Частые неисправности триммера Husqvarna 128R

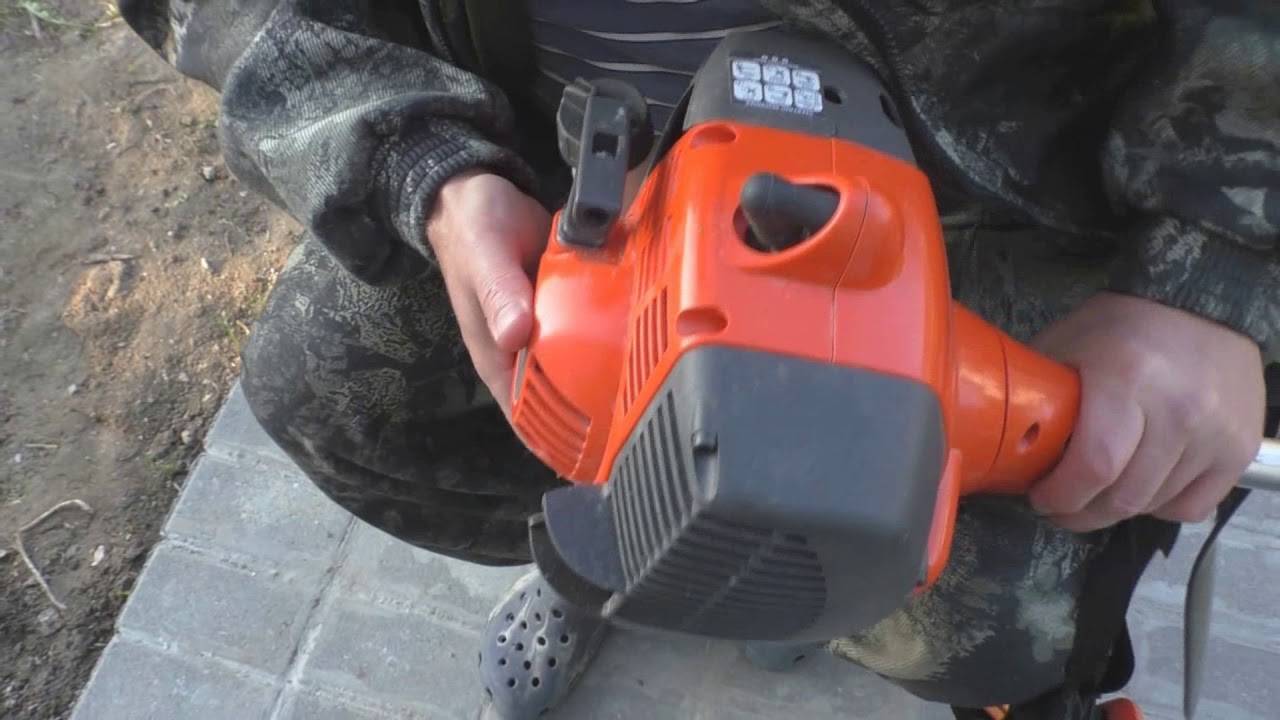

Мы ремонтируем бензиновую косу Husqvarna 128R

Я решил написать пару строк об оплетке Husqvarna 128R. Я купил этот инструмент 2 года назад. Ну, я думаю, что инструмент выдающийся, я буду косить и косить. Нет большой нагрузки 18 акров плюс вокруг сайта.

Он работал с ее режимом: он израсходовал резервуар. Дайте ему остыть в течение 20 минут. За лето в 3,4 раза больше полного пробега сайта и окрестностей. Залил масло Husqvarna. Не мог догнать как растение с половинным ударом. В этом году она перестала тянуть и начала плохо. Я даже перестал его использовать, потому что предполагал, что ничто не длится вечно, и, возможно, я устал от этого. Я мог бы попытаться сделать это сам, подумал я и пошел за инструментом. Начну с чистки карбюратора, предположил я, и долго не думал лезть в глубины косы.

Первым делом я убрал свечу как норму, почистил, лучше заменить, но не было. Результат без простоев просто останавливается. Я убираю свечу и проверяю искру. Искра, которая есть, это не так. Он начал исследовать и экспериментировать. Оказалось, что наконечник высоковольтного провода просто отвалился. Ну, я не думаю, что я хочу искать новый провод, время и деньги должны быть сокращены. Припаиваясь к кончику сердечника высоковольтного провода, я собираю, ожидая победы. Но все еще там. Возможно, что искра прыгнула в поврежденный провод и не оказала существенного влияния на работу. Я снова разбираю, чтобы снять и почистить щетку карбюратора, и она просто зависает. От вибрации просто откручивается. Оказывается, что во время набора оборотов воздух попал в гнездо, разорил и без того бедную смесь бензина и задохнулся, и в какой-то мере прогремел. Здесь вы собрали американское качество в Китае. Эти болты находятся под звездочкой.

При разборке вам понадобится отвертка для сменных наконечников, звездообразный наконечник и шестигранник. Понимает геморрой. Но, видимо, это гарантия надежности

Осторожно и медленно все получится

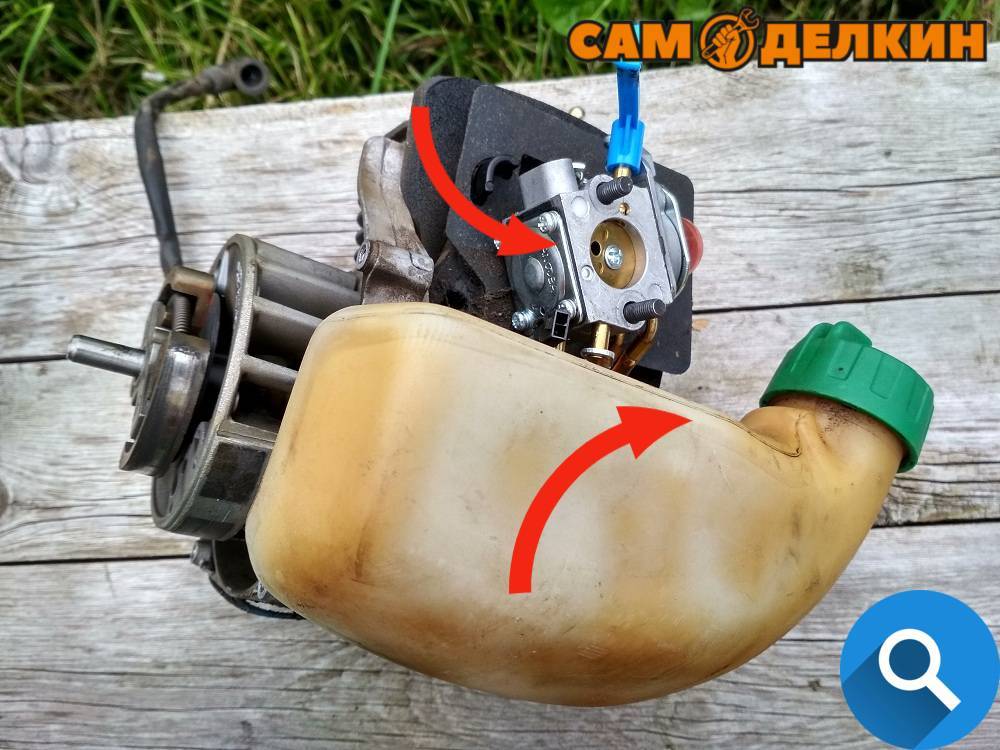

Камера воздушного фильтра. Фильтр промыли керосином. Он стал как новый. После этого его нужно «пропитать» любым маслом. Я не буду описывать сборку ленты. Главное не потерять болты и не перепутать их. Болты разные мелкие и крупные резьбы. Большой пластик. Маленький по металлу. Весь ремонт занял около 2 часов. Удачи!

Признаки дисбаланса

Регулировка карбюратора должна выполняться при изготовлении устройства. Как правило, владельцы узнают о необходимости саморегулирования подачи топлива после серьезных сбоев, при исправлении которых модуль был снят и, например, очищен.

Признаки неисправности в настройках следующие:

• Он запускается, но двигатель останавливается немедленно. Потому что двигатель может работать только при подаче определенного количества бензина, если топливо слишком «плохое», т.Е. Когда канал подачи заблокирован, двигатель остановится;
• Слишком высокий расход топлива, слишком много выхлопных газов. Результат неполного сгорания смеси. В этом случае, наоборот, топлива слишком много, а смесь слишком густая.

Тюнинг карбюратора Husqvarna 125R без тахометра (байпас)

Как настроить карбюратор,если вам нужно работать, пока сервис с тахометром находится далеко.

Карбюратор Stihl, Makita, Husqvarna и другие настраиваются с помощью регулировочных винтов. Иногда причиной неисправности является нарушение фиксации. Из-за вибрации или повреждения защитного колпачка. Этот сбой можно обнаружить, просто немного повернув винт: если фиксация не жесткая, вам следует проверить настройки.

Отрегулировать карбюратор

Конфигурация модуля не подлежит ремонту и никакие запасные части не требуются. Чистка карбюратора газонокосилки Honda. В этом случае ремонтный комплект карбюратора для газового триммера не требуется.

Есть три винта для отладки:

• L. Регулируется в первую очередь, так как отвечает за подачу топлива на низких скоростях;
• H. Отвечает за подачу бензина на высоких скоростях, а также за расход топлива и температуру;
• Т. С его помощью осуществляется нерабочая настройка.

Как правило, есть варианты, это китайский карбюраторный бензиновый скребок, когда на корпусе остается только один винт для регулировки. Для установки скорости холостого хода. Это не означает, что модуль настраивается автоматически. Это означает, что будет трудно выполнить даже такой вид ремонта, как отладка. На фото. Регулировка карбюратора китайской щетки.

1. Модуль устанавливается только при прогреве двигателя: устройство сначала включается на 10 минут. Регулировка карбюратора Если косилка находится на холостом ходу, немедленно приступайте к регулировке: поворачивайте винт T против часовой стрелки, пока вращение не прекратится.
2. Регулировка начинается с винта L. Винт вращается влево и вправо, пока не найдет свое положение, при котором скорость холостого хода не достигнет максимума.
3. Затем поверните винт на ¼ оборота против часовой стрелки. Это будет его работа.
4. Режим холостого хода следует регулировать, поворачивая против часовой стрелки, чтобы увеличить скорость и уменьшить по часовой стрелке. Его настройка заключается в достижении режима, в котором выполняется достаточное количество оборотов до того, как косилка начинает вращаться. В этом случае двигатель должен стабильно работать в разных положениях.
5. Положение винта L определяется последним. На максимальных скоростях триммер не должен работать более 10 секунд. Дроссель открывается, винт вращается по часовой стрелке, очень медленно, пока не будет слышно снижение скорости.
6. Затем винт также медленно вращается против часовой стрелки, пока двигатель не начнет работать со сбоями. Затем винт поворачивается по часовой стрелке, пока двигатель снова не начнет работать нормально.

Регулировку карбюратора Хускварна делаем, если:

• закончился период обкатки двигателя (после использования первых 4-5 л. топлива);
• изменилось качество составляющих топлива (октановое число бензина и марка масла);
• сильно изменилась температура воздуха и его разрежение (высота, жара, прохлада, мороз);
• начало сезона эксплуатации триммера Хускварна (в начале мая, после зимнего хранения);
• регулировочные винты сами провернулись от вибрации;

А также

, чтобы быть уверенным, что двигатель Хускварна работает как полагается и что максимальная эффективность работы триммера (бензокосы, мотокосы) обеспечена.

Перед регулировкой Хускварна сделайте техническое обслуживание триммера (помойте бензокосу и двигатель, замените свечу зажигания, устраните мелкие дефекты).

Обязательно постирайте поролоновый элемент воздушного фильтра. Стирайте элемент в тёплой воде с мылом, затем отожмите и высушите (или замените, если он старый или повреждён).

Примечание:

если регулировать карбюратор Хускварна с грязным воздушным фильтром, то после очистки воздушного фильтра топливная смесь станет намного беднее (что может привести к плохой работе или даже поломке двигателя).

Установите триммерную головку с кордом максимально допустимого диаметра и стандартной длины (до отрезающего ножа в дополнительной защите), чтобы создать нагрузку на двигатель во время регулировки винта высоких оборотов карбюратора Хускварна.

Заведите бензокосу согласно Руководству Хускварна и прогрейте 10 минут (если при этом на холостых оборотах триммерная головка вращается, то винт холостого хода, т.е. нижний, надо поворачивать против часовой стрелки, пока вращение триммерной головки не прекратится).

Осторожно поверните обе иглы (правую и левую) в среднее положение между полностью выкрученным и полностью вкрученным (не проверните за стопор!, это может привести к поломке двигателя Хускварна). Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний. Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний

Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний.

1) Правый винт L

– регулирует обогащение смеси низких оборотов (регулируется первым): Найдите максимальные обороты холостого хода, медленно поворачивая правый винт вправо и влево. Затем поверните этот винт на ¼ оборота против часовой стрелки. Примечание: С завода Husqvarna правый винт был выкручен полностью (на 0,5 оборота). Сейчас он смотрит на «11 часов».

2) Нижний винт T

– регулировка холостого хода двигателя Хускварна (если это необходимо): поворот винта по часовой стрелке увеличивает обороты холостого хода, против часовой стрелки – уменьшает их.

Правильной считается регулировка оборотов холостого хода, когда:

1. Холодный двигатель устойчиво работает на холостом ходу.
2. Горячий двигатель имеет не слишком высокие обороты на холостом ходу.
3. До начала вращения триммерной головки остается достаточный запас оборотов.
4. Двигатель устойчиво работает в любом положении (например, при резком опускании ножа).

Примечание:

С завода-изготовителя (Husqvarna) винт холостого хода от полностью закрученного, был выкручен на 8 полных оборотов и «2 часа» (сейчас так и осталось). Рекомендуемый холостой ход двигателя бензокосы Husqvarna – 2.900 об/мин.

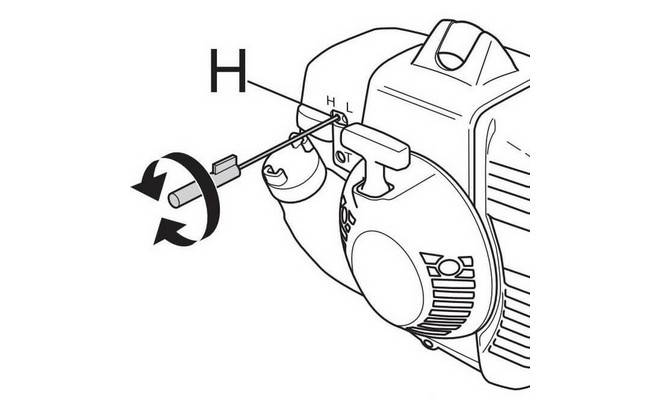

3) Левый винт H

– регулирует обогащение смеси высоких оборотов (регулируется в последнюю очередь). Он регулирует максимальные обороты, мощность двигателя, температуру и расход топлива.

Примечание:

Двигатель Husqvarna не должен работать на полных оборотах более 10-ти секунд!

• Откройте полностью дроссель (дайте полный газ) и медленно поворачивайте левый винт по часовой стрелке, пока обороты двигателя Хускварна не будут уменьшены (на слух).
• Затем поверните левый винт очень медленно против часовой стрелки, пока двигатель не начнет работать неровно.
• После этого поверните винт медленно обратно на незначительное расстояние по часовой стрелке, пока двигатель Хускварна не начнет работать ровно.

На этом регулировка Хускварна закончена.

Примечание:

На новом триммерной Хускварна с завода-изготовителя (Husqvarna) левый винт был выкручен полностью (на 0,5 оборота) и заблокирован (залит) твёрдой пластмассой, которую я высверлил по истечению срока гарантии. Сейчас левый винт (как и правый) смотрит приблизительно на «11 часов».

Проверяем правильность настройки карбюратора Хускварна

Двигатель быстро, ровно и уверенно набирает обороты, и немного четверит на максимальных оборотах, триммерная головка T-35 на холостом ходу не должна вращаться.

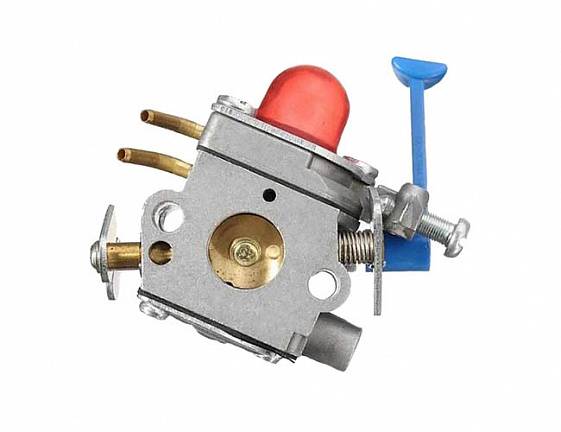

Принцип действия

Карбюратор представляет собой источник питания, в котором жидкое топливо и воздух смешиваются перед подачей в цилиндры двигателя. В зависимости от инструмента и его режима работы, смешивание и подача регулируются соответственно.

Устройство карбюратора одинаково практически для всех случаев. Относится к категории плавающих устройств. Последние обеспечивают стабильные параметры готовых смесей.

Принцип работы модуля заключается в следующем.

• Воздух поступает в корпус трубки с воздушной заслонкой. Последний увеличивает или уменьшает поток воздуха в зависимости от его положения.
• В области, где образуется отверстие для бензина, трубка имеет сужение. Диффузор. Здесь скорость потока увеличивается.
• Топливо из поплавковой камеры подается в трубу через форсунку. Карбюраторное устройство для газонокосилок. Настройки карбюратора Уровень поплавка определяет количество подаваемого топлива. Поскольку давление в камере является нормальным и низким в трубе из-за большего разрежения воздуха, бензин всасывается через сопло.
• Ускоренный воздушный поток собирает топливо и распыляет его, образуя топливовоздушную смесь желаемой плотности.
• Смесь засасывается в цилиндр через трубу.

Чем больше открытых воздушных клапанов в трубе, тем выше плотность воздушного потока, что означает, что больше топлива поступает в цилиндр. Установка щеточного карбюратора сводится к установлению такого соотношения демпферов, при котором плотность топливной смеси становится оптимальной.

О производителе Husqvarna

Фирма под названием «Husqvarna»была основана в 1687 году. «Husqvarna» (Хускварна) – это лидер на рынке производственной и садовой техники. Входит в шведский концерн, объединяющий в себе несколько компаний. Производящих различные виды техники, начиная от компактных швейных машинок и заканчивая внушительными квадроциклами.

«Хускварна» предлагает своим покупателям максимально расширенный ассортимент специализированной техники и оборудования. В последние годы компания увеличила число запатентованных инноваций. «Husqvarna» твердо стоит на страже прогресса.

Выпускаемая продукция данной марки превращает тяжелый труд (см. как спилить дерево бензопилой) в простое занятие, которое не несет вреда ни человеку ни окружающей среде.

Бензопила «Хускварна 137» относится к технике, выпускаемой под категорией «Лесные профессионалы». Наряду с данной моделью производитель выпускает также универсальные профессиональные бензопилы, воздуходувы и высоторезы. Вся выпускаемая техника отличается компактными размерами и удобством управления. Все бензопилы «Хускварна» отличает три особенности – возможность поглощать излишние вибрации, улучшенная система для фильтрации воздуха, высокая мощность.

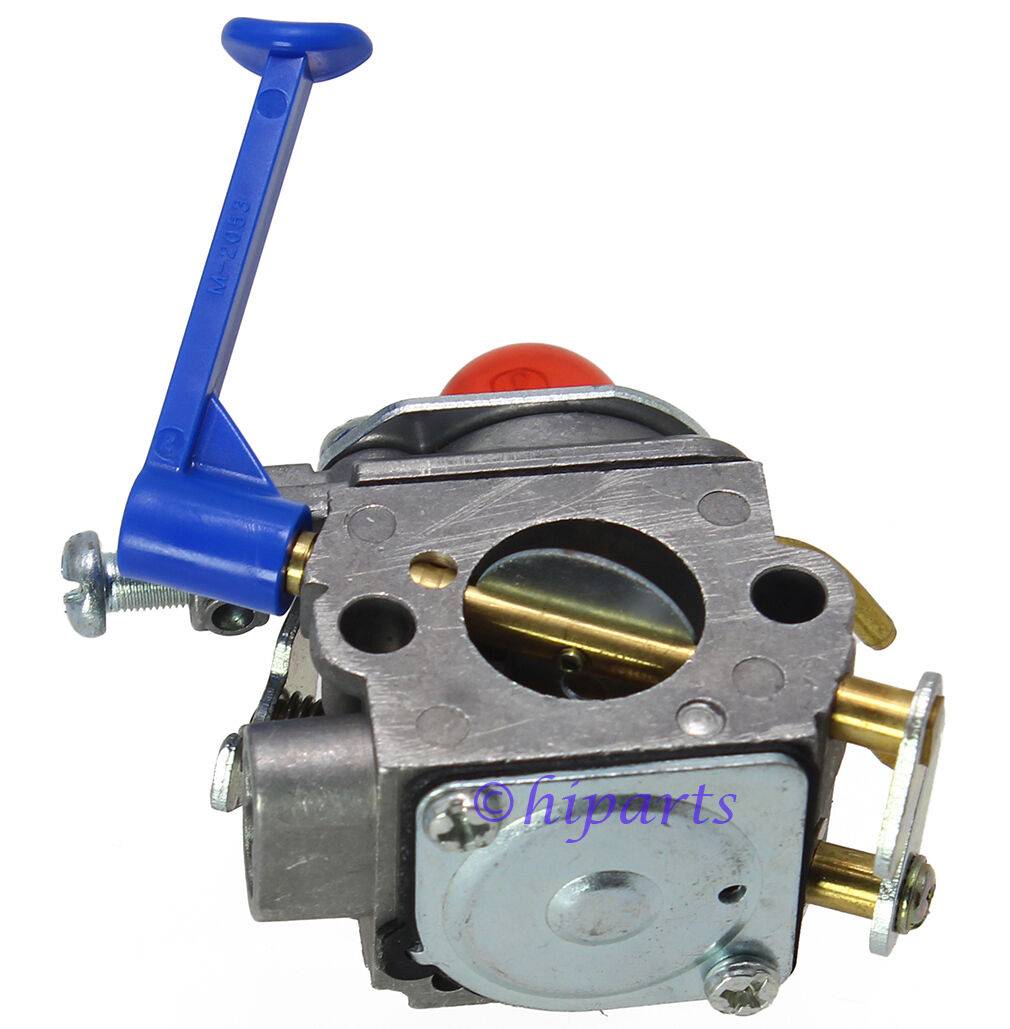

Ремонт карбюратора своими руками

Если в процессе проведения полной диагностики бензопилы Хускварна были обнаружены дефекты карбюратора, то некоторые из них можно устранить без обращения в сервисный центр Husqvarna AB. Например, самостоятельно можно:

• поменять прокладки под крышками главной камеры и топливного насоса;
• очистить или заменить сетчатый фильтр;
• заменить диафрагму или игольчатый клапан главной камеры;
• устранить неисправности диафрагмы топливного насоса.

Прокладки, диафрагмы и игольчатый клапан с коромыслом, можно найти в ремкомплекте, который имеется для каждой модели карбюраторов бензопил Хускварна.

Также, при наличии определенного опыта, можно попытаться восстановить неисправную клапан-форсунку, но гарантировать положительный результат при попытке восстановления форсунки нельзя, при её неисправности, производители рекомендуют менять карбюратор полностью.

Первое что необходимо сделать, перед тем как снять карбюратор с Хускварны, это почистить пилу при помощи компрессора, т. к. грязь может помешать качественному проведению ремонта. Далее, нужно вскрыть верхнюю крышку бензопилы, снять воздушный фильтр, отсоединить тяги от рычагов управления воздушной и дроссельной заслонками. После этого открутить винты крепления карбюратора.

Разобрать корпус карбюратора для проведения ремонта достаточно просто. Крышка главной камеры удерживается четырьмя винтами, демонтировать которые можно при помощи обычной отверти, крышка топливного насоса закреплена при помощи одного широкого винта.

Ниже представлено видео, посмотрев которое станет понятно, как именно можно отремонтировать карбюратор без обращения в сервисный центр Husqvarna.

Принцип работы

Карбюратор – модуль системы питания, в котором смешивается жидкое топливо и воздух перед подачей в цилиндры двигателя. В зависимости от инструмента и режима его работы смешивание и подача регулируются соответствующим образом.

Устройство карбюратора бензокосы одинаковое практически для всех случаев. Относится он к категории поплавковых устройств. Последние обеспечивают стабильные параметры готовых смесей.

Принцип работы модуля таков.

• Воздух попадает в тело трубки с воздушной заслонкой. Последняя усиливает или уменьшает воздушный поток в зависимости от своего положения.
• На участке, где сформировано отверстие для подачи бензина, трубка имеет сужение – диффузор. Здесь скорость потока увеличивается.
• Топливо из поплавковой камеры через жиклер подается в трубку. Устройство карбюратора к газонокосилкам. Настройка карбюратора бензокосы крафтек. Уровень поплавка определяет объем подаваемого топлива. Так как в камере давление нормальное, а в трубке низкое из-за большей разреженности воздуха, то бензин всасывается через жиклер.
• Ускоренный воздушный поток подхватывает топливо и распыляет его, образуя воздушно-топливную смесь нужной плотности.
• Смесь всасывается в цилиндр через трубопровод.

Чем сильнее открыта воздушная заслонка в трубке, тем выше плотность воздушного потока, а, значит, в цилиндр поступает больше топлива. Настройка карбюратора бензокосы сводится к установке такого соотношения заслонок, при котором плотность топливной смеси становится оптимальной.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. Как почистить глушитель на триммере хускварна хускварна 128r регулировка карбюратора. С этим элементом чаше всего две задачи:

Для того, что узнать причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязюка, то поможет промывка в бензине либо продувка.

При видимых повреждениях на сетчатом фильтре необходимо непременно ставить новый. Также могут быть повреждения на патрубке подвода горючего (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора почти всегда не работает из-за засоров. Следует использовать для промывки ацетон либо тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и комфортная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной либо выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверное можно простым методом – проблемный участок намазать мыльной пеной.

Как правильно отрегулировать

Для этого в конструкции устройства предусмотрено 3 регулировочных жиклера. Винт регулировки холостого хода (T) расположен вверху карбюратора. Ниже есть пара жиклеров регулировки подачи топлива на минимальных (L) и максимальных (H) оборотах, левый и правый соответственно.

Порядок регулировки карбюратора на бензопиле Хускварна следующий:

1. Прогреваем в течение 5 минут.
2. Поворачивая винт L, доводим двигатель до самых высоких оборотов в ненагруженном состоянии и возвращаем его назад на четверть оборота.
3. Одной рукой удерживаем кнопку газа на протяжении 15 секунд. В это время жиклер H проворачиваем вправо до упора и достижения максимальных оборотов. После чего отворачиваем его назад на полтора оборота либо пока не исчезнет «визг» двигателя.
4. Отпустив газ, поворачиваем винт холостого хода (T) по часовой стрелке, пока цепь не начнет двигаться. После этого вращаем его в обратном направлении до прекращения движения цепи.

В процессе регулировки может возникнуть ситуация, при которой бензопила заглохнет. Это может быть из-за чрезмерно выкрученных жиклеров, слишком богатой или бедной смеси.

Если такое произойдет, необходимо жиклеры минимальных и максимальных оборотов закрутить до упора. После чего отвернуть их назад на полтора оборота и попытаться завести пилу.

Настройка зажигания после регулировки карбюратора

В случае если чистка и настройка карбюратора не исправили существующую проблему, нужно проверить свечу и настроить двигатель. Действовать стоит в следующем порядке:

1. Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
2. В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
3. Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
4. При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.

После замены блока катушки следует выставить зазор в магнето. Зазор между катушкой зажигания и маховиком должен составить от 0,2 до 0,4 мм. Для выставления зазора необходим набор щупов либо можно использовать фольгу подходящей толщины. Щуп зажимают между катушкой и маховиком в момент установки, после чего вытягивают наружу.

Более сложные причины отказа бензокосы

Если пошаговый метод поиска неисправности не отдал результата, и ваша коса как и раньше не заводится либо глохнет, стоит оглядеть карбюратор и сам движок. Засоренный карбюратор может стать одной из обстоятельств, неуравновешенной работы инструмента. Тут можно выделить три главных трудности:

• Засорение каналов либо жиклеров. Очищается все это особыми промывками либо продувается сильной струей сжатого воздуха от компрессора. Не используйте иглы и проволоку, так ка могут повредиться проходные сечения;
• Износ прокладки карбюратора. Выход – подмена вышедшей из строя прокладки;
• Нарушение плотности. Для проверки этого показателя можно пользоваться обыденным бытовым тонометром, заменив на нем манометр подходящим. Смотрите за показаниями: если они не изменяются — все отлично, а коль давление начнет падать, означает, какая-то деталь карбюратора неисправна. Придется ее отыскать и поменять новейшей.

Если с карбюратором все в порядке, то бензиновый триммер может не запускаться из-за износа поршневой группы. При обнаружении сколов, царапин или задиров, на поршне или цилиндре их следует заменить. Обязательной проверке подлежат поршневые кольца. Небольшой люф поршня при покачивании шатуна свидетельствует о том, что пришла пора менять кольца. Эту процедуру лучше всего доверить специалистам сервисного центра.

Если с электрооборудованием всё в порядке, то проверяем карбюратор.

На триммеры ставят вакуумные карбюраторы. При его разборке, чистке или промывке нужно быть предельно внимательным – ни в коем случае не разбирать нижнюю часть карбюратора, где находится праймер. Воздушный фильтр (он виден, если снять защитный кожух с карбюратора) нужно промывать моющими средствами. Лучше всего – для мытья посуды. После сушки ставим обратно. Карбюратор промываем чистым бензином и продуваем все отверстия насосом. Фильтр бензопровода также промываем, затем всё сушим и собираем. Обычно после всех манипуляций триммер начинает работать.
