Домашняя мастерская: как отремонтировать редуктор шуруповерта?

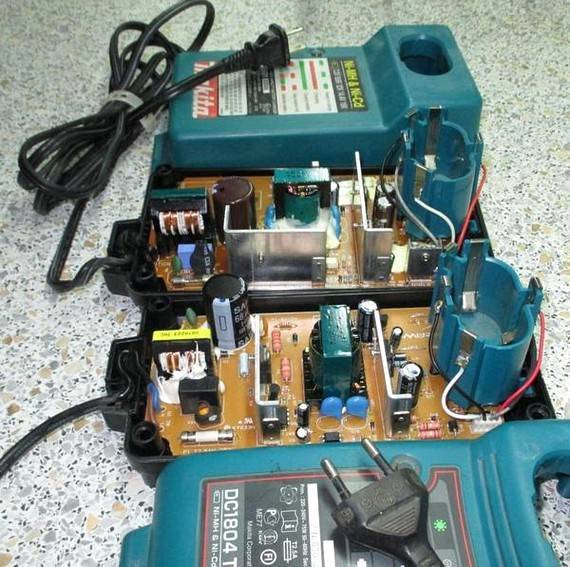

Если шуруповерт не хочет включаться — проверка зарядного блока

Не имеет значения, какой марки шуруповерт выходит из строя — Bosch, Makita, Интерскол, Metabo, Зубр, DeWalt и другие. Если инструмент не запускается, то прежде надо проверить наличие заряда батареи, и ее исправность. Для этого поставьте на зарядку АКБ (на 1-2 часа), а затем установите батарею обратно, и проверьте ее работоспособность. Если признаки жизни отсутствуют, тогда нужно вооружиться измерительным прибором под названием мультиметр или тестер, с помощью которого будет выполнена диагностика.

Это интересно! Если берете в руки мультиметр, то наверняка знаете, как ним пользоваться. Если нет, тогда следует ознакомиться с инструкцией.

При помощи мультиметра будем выяснять, что же является причиной поломки — аккумулятор или зарядное устройство. Для начала выясним исправность зарядного устройства. Для этого делаем следующие действия:

1. Устанавливаем мультиметр в режим измерения постоянного напряжения на номинал 20В. Если батарея на инструменте имеет номинал 24В, тогда на приборе нужно установить номинал 200В
2. Вставить вилку зарядного устройства в розетку
3. Измерить выходное напряжение на клеммах зарядного блока

Его показания должны быть на 2В больше, чем номинал проверяемой батареи, например, для аккумулятора на 12В, показания зарядного прибора должны соответствовать значению 13,5-14В. Если номинал ниже или вовсе показания отсутствуют, значит, неисправен зарядный блок. Его можно отремонтировать, если имеются познания в электротехнике. Если починить зарядное не получается, то нужно купить новый блок аналогичной марки.

Причины поломок разных марок шуруповертов — как продлить жизнь инструмента

Ломаются не только инструменты, которые имеют низкую цену. Всем инструментам свойственно ломаться, поэтому от этого никуда не уйдешь. Чтобы продлить срок службы шуруповерта, нужно разобраться, какие причины способствуют быстрому выходу из строя устройства.

1. Неправильная эксплуатация. Инструмент нужно использовать только по назначению. Если ежедневно портативный прибор применять для бурения бетона, то он не прослужит и нескольких дней
2. Назначение — как и другие виды инструментов, шуруповерты делятся на бытовые или любительские и профессиональные. Если профессиональные рассчитаны на длительное время эксплуатации, то бытовыми приборами можно пользоваться не более 2 часов в день
3. Соблюдение условий хранения — инструменты нельзя хранить в помещении, где имеется высокая влажность. Если внутренние части (механические и электрические) отсыреют, то аппарат быстро выйдет из строя. Хранить портативные шуруповерты нужно не только в соответствующих условиях влажности, но еще и при правильной температуре. Это необходимо не для самого инструмента, а для аккумуляторов, которые при низких температурах разрушаются. На зиму рекомендуется хранить прибор в отапливаемых гаражах и мастерских
4. Исключить негативное влияние погодных условий — это не только дождь или снег, но и солнечный свет. Если прибор перегреется на солнце, то при очередном его включении, он может сгореть, поэтому не допускайте продолжительное нахождение инструмента на палящем солнце

Чтобы продлить срок службы аккумуляторов, которые ломаются быстрее, чем шуруповерты, нужно их не только правильно хранить, но еще и заряжать. Нельзя допускать, чтобы батарея хранилась длительное время в разряженном состоянии, а также долго стояла на зарядке. Регулярно требуется включать инструмент, и давать ему поработать (1-2 раза в неделю). Если этого не делать, то уже вскоре понадобится покупать новую батарею или сам инструмент. От качества ухода и эксплуатации зависит, сколько прослужит инструмент китайского, европейского или немецкого качества.

https://youtube.com/watch?v=MC7aTW4CUmw%3F

Для ремонта рассматриваемого прибора понадобится минимальный набор инструментов. Ремонтные работы нужно выполнять на столе при хорошем освещении, так как шуруповерт имеет множество мелких деталей, которые могут растеряться. Уделите достаточное количество времени, чтобы отремонтировать прибор, а не разобрать его и выбросить. Если ремонтируете электрическую часть, то перед сборкой рекомендуется обработать трущиеся детали смазочными материалами. После ремонта шуруповерт сможет прослужить еще столько же или даже больше. Подробная видео инструкция — как починить шуруповерт от «А до Я».

https://youtube.com/watch?v=qxrfGBJmZIo%3F

Подводя итог, нужно отметить, что шуруповерт — это самый надежный и нужный инструмент, который всегда должен быть исправным. Для его ремонта не нужно прилагать много усилий, и если аппарат сломался, то для его починки понадобится только время и запасные части, купить которые не составляет большого труда.

Публикации по теме

Выбираем для работы электрический плиткорез с водным охлаждением

Как отремонтировать строительный фен — все виды поломок и их устранение

Какая разница между ударной дрелью и перфоратором — чем отличаются инструменты

Ремонтируем болгарку своими руками быстро и легко

Устройство и принцип работы

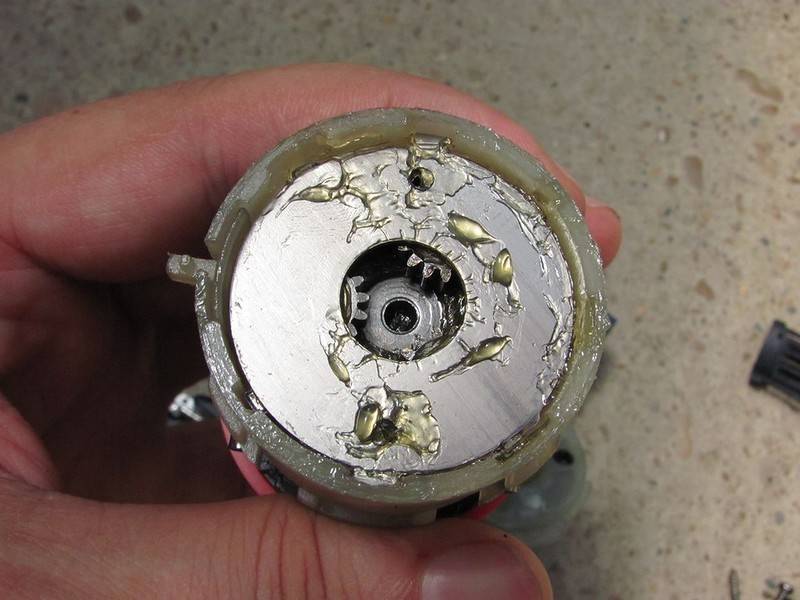

Редуктор представляет собой комплексный передаточный механический узел, через который ось двигательно-силового блока передает крутящий момент на патрон.

В редуктор устанавливаются две или три передаточные ступени.

В конструкцию узла «бытового» двухрежимного шуруповерта входят:

• Пластиковый корпус – небольшой барабан, который крепится на патрон. Сам корпус фиксируется неподвижно, а вал патрона вставляется в зажим на одной из передаточных пластин;
• 2 или 3 передаточные пластины (водило) – круглая пластина из металла, с одной стороны каждой расположены 3 выступа под малые шестерни. С другой стороны одной из них зажим под вал патрона, а у другой (или 2-х других) еще одна т.н. «планетарная» шестеренка, которая вращает три малых зубчатых колеса;
• 6 или 9 малых зубчатых колес (по три: они могут быть одной или разной толщины) – это так называемые «сателлитные» шестеренки, которые устанавливаются и свободно вращаются на выступах передаточных пластин. Своими зубьями они взаимодействуют с солнечной шестерней, расположенной между ними и с кольцевой шестерней, которую располагают на внутренней поверхности корпуса;
• кольцевая шестерня – металлическое кольцо с зубьями на внутренней части и небольшими выступами на одном из колец внешней. На эти выступы и шарики-подшипники она укладывается на внутреннюю поверхность корпуса.

Детали смазываются, собираются последовательно и устанавливаются внутрь кольцевой шестерни, которая лежит внутри барабана корпуса (в нем есть уплотнение с углублениями под шариковые подшипники и выступы шестерни). После этого поверхность открытых сателлитов закрывается металлической шайбой, в центре которой расположено отверстие, в которое входит вал движка с еще одной, закрепленной на нем шестеренкой.

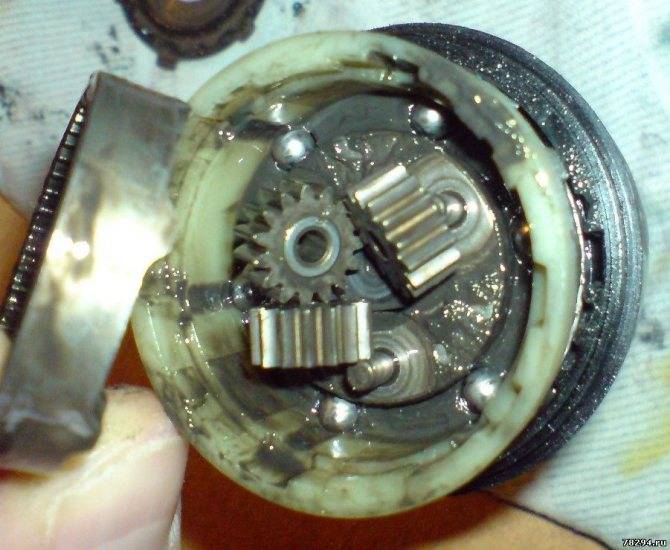

Во время работы шуруповерта зубчатое колесо на валу двигателя вращает верхние сателлиты, а они, крутясь вокруг своей оси и, по кольцевой шестерне, соответственно, передают движение на следующее водило. В зависимости от количества пластин и малых шестерней – скорость вращения будет пропорционально уменьшаться.

Как видно из устройства редукторного узла – они подразделяются в зависимости от количества передаточных пластин на:

Справка. От наличия ступеней зависит такой показатель как количество скоростных режимов прибора, а это, в свою очередь, скажется на его стоимости.

Еще один показатель, по которому подразделяются редукторы – это материал, из которого изготавливаются его части.

В производстве сателлитных шестерней используется:

• пластик. Такие конструкции относительно более легкие, но при этом их надежность ниже, чем у металлического аналога;
• металл. Они долговечны и при должном уходе и смазке будут работать «как часы».

Важно. Недостатки металлических деталей – продолжение их достоинств – они тяжелее пластиковых и стоят дороже. При этом, если шуруповерт используется без нарушения правил эксплуатации 2-3 раза в год, мастер, скорее всего, не почувствует разницы от того, из какого материала сделаны детали редуктора

При этом, если шуруповерт используется без нарушения правил эксплуатации 2-3 раза в год, мастер, скорее всего, не почувствует разницы от того, из какого материала сделаны детали редуктора.

Насколько хорош станок для заточки ножей ледобура

Хочется или не хочется рыболову, но лезвия со временем начинают притупляться. На это имеется несколько факторов: плотность льда, песок, небольшие камешки и другие абразивные частицы. Во время ловли можно подправить кромки обычным бруском и даже надфилем, но более тщательно необходимо точить при других условиях.

Читать также: Ремонт бензопилы штиль 180 своими руками видео

Для этой цели можно сконструировать станок для заточки ножей ледобура своими руками, а можно сделать обычную угловую подставку, которая позволит ставить ножи под определенным углом. Ее достоинство – избежание скоса фаски кромки.

Алгоритм заточки ножей:

1. Надфилем либо абразивным камнем удаляют небольшие сколы, которые образуются во время сверления лунки.

2. Крепится нож длинным концом в подставке под углом 30 градусов. Правится до необходимого состояния.
3. Переворачивается нож наоборот. Угол между обеими кромками должен быть практически прямым, что снизит риск заклинивания при бурении.
4. Ведя заточку, лезвие необходимо постоянно охлаждать, окуная его в емкость с водой.
5. После заточки нужно тщательно отполировать поверхности, не забывая о режущей кромке.

При транспортировке ножи необходимо прятать в специальный футляр, чтобы избежать дефектов и не травмировать окружающих. Не помешает и чехол для ледобура своими руками. Опытные рыболовы используют в качестве материала старые джинсы, поскольку эта ткань отличается прочностью.

Внимание покупателей подшипников

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас: +7 Доставка подшипников по РФ и зарубежью. Каталог подшипников на сайте

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас: +7 Доставка подшипников по РФ и зарубежью. Каталог подшипников на сайте

Как вытащить якорь

Для проведения ремонта редуктора часто требуется выполнить полную его разборку с освобождением от ротора. В некоторых видах моделей болгарок это сделать не так просто. В представленных далее видео даются рекомендации, как использовать инерционные свойства ротора для этой цели.

В первом видео базой для выполнения работ являются слесарные тиски, а во втором из соответствующей по размеру квадратной трубы изготавливается небольшое приспособление. После легкого постукивания корпуса редуктора об края тисков или трубы, ротор освобождается из редуктора. Какой способ лучше — на выбор пользователя.

Как отремонтировать зажимной цилиндр

Часто причиной снятия и разбора головки шуруповерта является ремонт отдельных деталей и устранение дефектов. Подробнее о том, как это делается своими руками в домашних условиях.

При люфте

Если отклонение гильзы при работе не превышает 1 мм, то это не критично. При большем люфте уже нужно разбирать устройство. Ремонт патрона шуруповерта для этого случая выполняется так:

1. Раскрутить крепежи на верхней крышке инструмента, снять ее.
2. Отсоединить двигатель от редуктора, внимательно проверить все крепления.
3. Разобрать редуктор. Если втулка вышла из строя, то она и явилась причиной сильного люфта. Эту деталь необходимо извлечь вручную и заменить новым экземпляром.

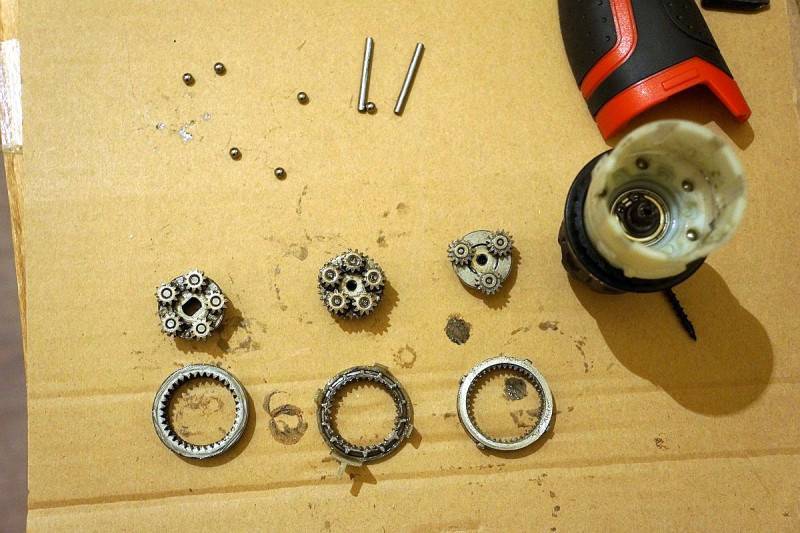

Редуктор в разобранном виде

1. Дальше нужно смазать все трущиеся элементы и собрать редуктор назад в четкой последовательности: втулка – вал – подшипники – стопорное кольцо.
2. Редуктор прикрепляется на место, к двигателю.
3. Верхняя крышка шуруповерта закручивается назад.

При биении цилиндра

Если в шуруповерте наблюдается биение патрона, причина также кроется в редукторе. Его нужно демонтировать, отсоединив от электродвигателя, разобрать, внимательно осмотреть все детали. Бьющаяся гильза – следствие:

• нарушения геометрии вала;
• износа шестерней, штифтов;
• выхода из строя подшипника вала.

После определения сломавшихся элементов нужно приобрести новые, все правильно установить, собрать назад редуктор и присоединить его к двигателю.

При заклинивании

Еще одна частая проблема – патрон начинает заклинивать. Это вызвано тем, что кулачки со временем утрачивают полный зажим. Чтобы отремонтировать головку, есть сразу несколько методов:

1. Тщательно промазать цилиндр во всех местах – возможно, причина только в этом.
2. Сжать патрон в руке и 1-2 раза сильно ударить о деревянный твердый предмет – брус или устойчивый стол.
3. Корпус сжать тисками, а цилиндр – газовым ключом. Упереть шуруповерт патроном в стол и включить.

Нередко головка заклинивает после засорения опилками и прочим мелким мусором. Если есть подозрения на забивание, цилиндр стоит хорошенько нагреть строительным феном, а еще лучше – несколько минут подержать над открытым огнем. Затем деталь тщательно смазывается.

При прокручивании

Если патрон прокручивается, то дело, скорее всего, в стирании зубцов на фиксирующей муфте. Проблема решается так:

1. Извлечь муфту.
2. На месте сточенных зубчиков нужно просверлить маленькие отверстия.

Слева – муфта и ее зубцы

1. В дырочки вставить винты. Их выступающие части удаляются кусачками.
2. Вернуть муфту на место и проверить, как теперь ходит цилиндр.

При неполном выходе кулачков

Обнаружить неисправности в работе кулачков можно только после разбора патрона. Как правило, или на них стираются зубцы, или стачивается резьба на зажимной гайке. При сточенной резьбе кулачки в момент зажима проскальзывают и выходят не полностью. В результате нарушается центрирование патрона, появляется люфт. Выход – замена гайки или кулачков. Но не во всех цилиндрах это осуществимо. Тогда остается только покупать новую головку.

Демонтаж быстрозажимного патрона

Еще одним узлом, требующим пристального внимания, является быстрозажимной патрон. Бывает, что он тоже выходит из строя. Ремонт заключается в его замене. Чтобы снять быстрозажимное устройство, нужно выкрутить винт внутри патрона

Следует обратить внимание, что винт с левой резьбой, поэтому его нужно откручивать, вращая по часовой стрелке

Затем в патрон вставляется шестигранный ключ короткой стороной, зажимается и резким ударом молотка срывается с резьбы. После этого его по резьбе откручивают руками. Она обычная, правая.

Ознакомившись со статьей, можно сделать вывод, что самые лучшие шуруповерты для использования в домашнем хозяйстве – инструменты производства компании Bosch. Они практически не выходят из строя. Главная их проблема – это закономерный износ вследствие длительной эксплуатации или небрежного отношения.

Аккумуляторная банка: устранение неисправностей

Выявить повреждение аккумуляторной батареи несложно. Достаточно измерить ее напряжение после полной зарядки. Величина напряжения на одной банке равняется 1,3 вольта – напряжение полностью заряженной батареи из 12 банок должно соответствовать 15,6–15,7 вольта. Если напряжение недостаточное, это сигнал к дальнейшей проверке аккумулятора:

• Для этого необходимо раскрутить винты крепления на корпусе и достать кассету с банками.
• Визуально осмотреть гальванические элементы на предмет наличия окислений и разрушений.
• Затем нужно измерить напряжение на каждой банке. Если на одной или нескольких напряжение отсутствует, то они подлежат немедленной замене.

• Вооружившись паяльником, необходимо убрать все, что может помешать убрать пробитую банку: плюсовой провод и температурный датчик. Во избежание короткого замыкания силовой провод лучше изолировать.
• Теперь нужно отсоединить пластины, приваренные к аккумулятору, выровнять их для более надежного контакта.
• После этого нужно залудить контакты. Чтобы сократить время и температуру нагрева, целесообразно использовать флюс Ф38м. Его в небольшом количестве наносят на контактную пластину и добавляют жидкий припой. Растекаясь по поверхности, он залуживает контакт. Сделать это нужно с обеих сторон на верхней и нижней контактных пластинах.
• После этого нужно подготовить саму банку аккумулятора. В месте ее соприкосновения с контактом нанести флюс. Пластину с разогретым припоем необходимо прижать к банке в верхнем торце. И так же нужно поступить с нижним контактом.
• После этого необходимо восстановить датчик температуры и плюсовой контакт. Затем приступить к сборке отремонтированного аккумулятора.

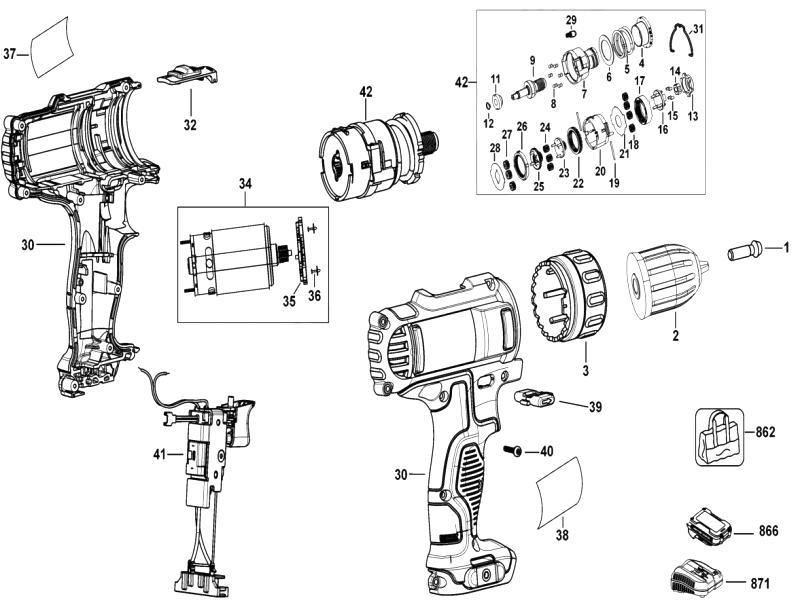

Ремонт редуктора шуруповерта «Makita» (схема)

Для съема редуктора вам необходимо разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку пуска, кнопку переключения реверса, отсоединяем болты крепления двигателя к редуктору. Затем нужно вынуть содержимое редуктора (различные шестерни), шайбу переключателя скоростей

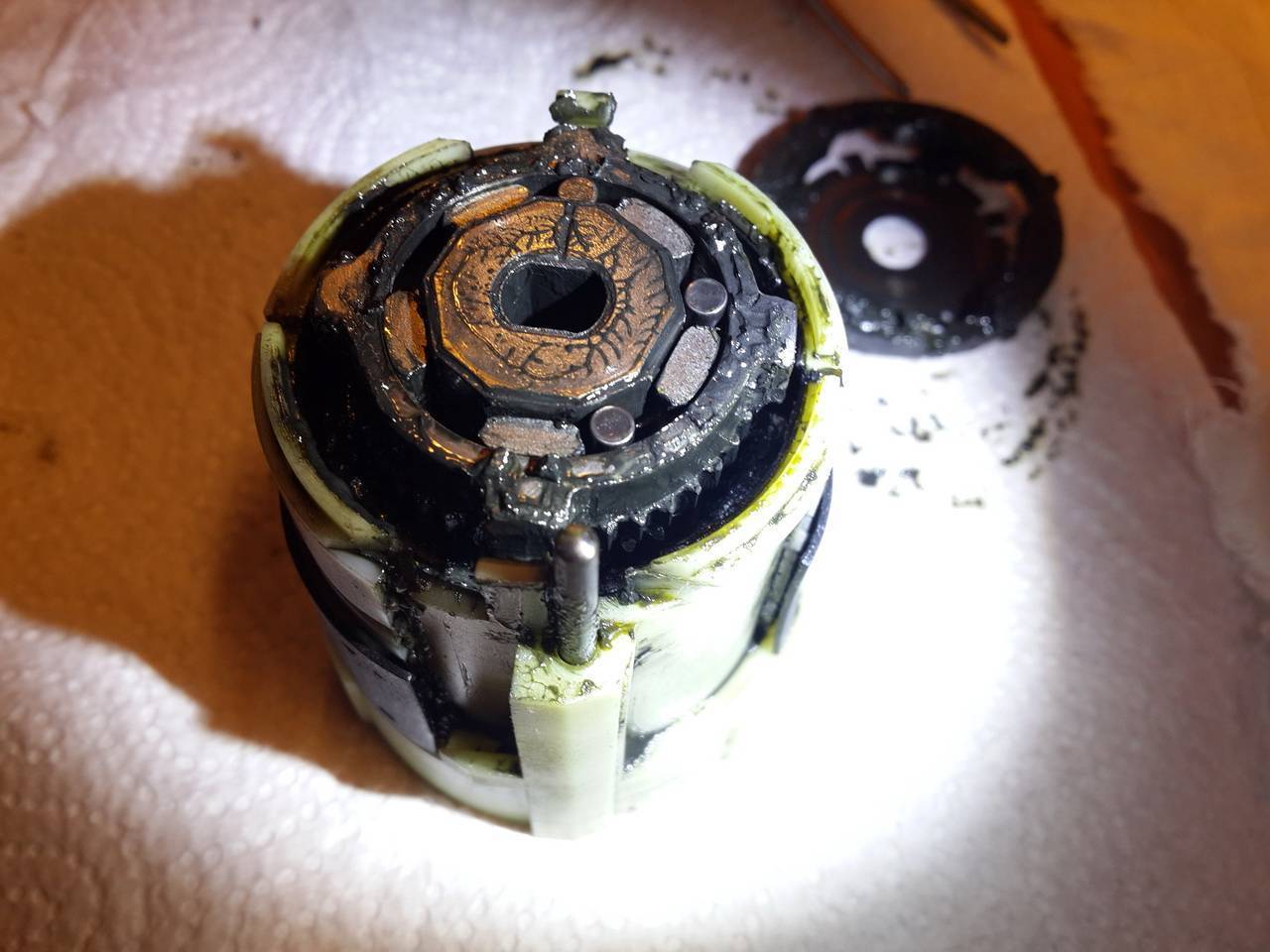

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, расположенным по окружности корпуса редуктора. В случае их истертости, редуктор не сможет выполнять свою функцию: некорректно будет работать переключатель скоростей

Для восстановления зубьев необходимо использовать болты небольшого размера, вставив их на место оригинальных пластиковых. Собирать редуктор надо в обратной последовательности. Схема редуктора представлена на рисунке ниже. На нем представлена общая схема редуктора.

READ Переделка Зарядного Устройства Шуруповерта Makita

Разборка шуруповерта «Makita»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

• открутить винты крепления корпуса;
• снять составной механизм кнопки пуска;
• снять электродвигатель вместе с редуктором;
• отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.

Основные неисправности шуруповертов и их причины + (Видео)

Если в определённый момент вы обнаружили, что ваш шуруповерт не включается, то, скорее всего, у него появилась какая-то неисправность. Практический опыт свидетельствует, что неработоспособность инструмента может наблюдаться по двум причинам:

• поломка связана с электроникой устройства;
• поломка может иметь механический характер.

Разбираясь в объективных причинах электрической поломки, можно отметить её характерные признаки:

• изделие перестает реагировать на включение;
• устройство перестало регулировать обороты;
• произошел отказ работы реверса.

К механическим проблемам с шуруповертом можно отнести проблемы с износом внутренних частей, например, слышна характерная трещётка механизма. Как правило, неисправный шуруповерт начнет издавать характерные звуки, где, например, сносились втулки или развалился подшипник. Часто это происходит на инструменте хаммер.

https://youtube.com/watch?v=foFhyQBy1Wo

Устройство и неисправности шуруповёрта

Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:

• кнопка пуска;
• широтно-импульсный регулятор;
• электродвигатель;
• транзистор;
• планетарный редуктор.

Шуруповёрт любой модели состоит из пяти основных функциональных узлов

Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).

Шуруповёрт имеет красивый эргономичный корпус, на котором находятся все необходимые органы управления

При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.

Зачем и как регулировать трещотку

Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.

Каждая цифра на трещотке соответствует определённому значению усилия закручивания — чем больше цифра, тем больше усилие и наоборот

Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

• неисправность аккумулятора;
• износ щёток;
• поломка кнопки;
• биение патрона;
• отсутствие реакции на попытки включения или выключения;
• работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Неисправности двигателя реверса и регулятора оборотов

Если шуруповерт не подает признаков жизни, то неисправность может скрываться в самом двигателе. Чаще всего в двигателе стираются щетки, через которые подается напряжение на якорь. Если графитовые щетки стираются больше 40% от их длины, то их нужно заменить. О том, что подходит время замены графитовых щеток, говорит искрение внутри корпуса инструмента. Щетки не подлежат ремонту, поэтому надо покупать аналогичного вида и размера детали.

Если выясняется, что щетки в порядке, а инструмент все равно не работает, то причина скрывается в самом электродвигателе. Для его проверки нужно померить сопротивление обмотки якоря. Если показания мультиметра стремятся к нулю или имеют низкое значение, то уместен обрыв обмотки. Для восстановления работоспособности устройства понадобится купить новый электродвигатель.

Это интересно! Если произошел обрыв обмотки якоря, то эту деталь можно заменить или перемотать. Однако найти якорь под китайские электроинструменты трудно, и намного проще купить новый электромотор.

При отсутствии реверса нужно провести проверку данного механизма. Для этого следует выполнить такие действия:

1. Взять мультиметр, и подключить один щуп к входному контакту кнопки, а второй к контакту электродвигателя
2. Переключается рукоятка реверса
3. Прибор фиксирует показания, и если на дисплее отображается какая-либо величина, то деталь исправна. Если прибор будет «молчать», то нужно произвести замену детали

Если не работает опция реверса, то можно даже не проверять исправность устройства мультиметром. Разберите прибор, и проверьте качество соединения контактов. Если провода не оторвались, значит нужно менять сам переключатель.

При неисправности регулятора оборотов следует выполнить замену регулятора скорости вращения (полевой транзистор). Эта деталь подключается к кнопке «пуск», поэтому заменить ее не составляет большого труда.

С ремонтом электрической части ничего сложного нет, нужно только соблюдать четкую последовательность действий для выявления причины неисправности и ее устранения.

https://youtube.com/watch?v=pGdiblmu3sU%3F
