Прогрев бетона в зимнее время. Технологии процессов

Влияние температуры на гидратацию бетона

Идеальные условия для набора прочности бетона — это температура окружающей среды +20 ˚C. При этой температуре он набирает максимальную прочность за 28 суток.

При +5 ˚C процесс застывания бетона увеличивается в два раза. То есть, вместо 28 суток полный набор прочности происходит за 56 дней.

В нулевой или отрицательной температуре гидратация останавливается вообще, а это значит, что в таких условиях бетон не наберёт критическую прочность и после размораживания будет разрушаться (отслаиваться и крошится).

При зимнем бетонировании бетону жизненно необходимо набрать критическую прочность, которая в зависимости от марки, равняется 30–50% полной марочной прочности. При температуре +20 ˚C критическая прочность набирается ориентировочно за трое суток; при +5 ˚C — примерно за 7 суток.

Если бетон замёрзнет, не набрав критическую прочность, то после оттаивания он будет разрушаться и можно смело констатировать, что вся работа пошла насмарку. Но если он замёрзнет, набрав критическую прочность, то страшного ничего не случиться — после оттаивания процесс гидратации восстановится, и бетон наберёт своё.

Из этого следует вывод: бетон должен уходить в зиму, набрав жизненно необходимую критическую прочность. Если вы заливаете фундамент без применения технологий обогрева и использования специальных морозостойких присадок, то опирайтесь на прогноз погоды — как минимум неделю температура не должна падать ниже +5 ˚C. Если днём температура выше этого значения, а ночью незначительно падает (но не ниже 0 ˚C) — ничего страшного. Нужно просто укрыть бетон соломой, торфом, пенопластом, старыми тряпками или другими теплоизолирующими материалами.

Материал в тему — Как построить фундамент зимой – рекомендации от экспертов FORUMHOUSE.

Прогрев бетона в зимнее время проводом ПНСВ

Это достаточно простой способ прогрева. Он применяется в 70% случаев, так как является очень доступным. Для того чтобы сделать его возможным, необходимо позаботиться о монтаже проводов заранее, поэтому прокладывают сначала провод ПНСВ, а затем заливают бетонную смесь. Нагревание кабеля происходит при помощи трансформатора, который создаёт пониженное напряжение.

Преимущества:

• Низкая стоимость процедуры. Трансформатор тратит значительно меньше энергии, чем другое оборудование, поэтому очень актуален, если бюджет ограничен. Покупать его тоже необязательно: вполне возможна аренда необходимого оборудования на время.
• Для прогрева бетонной смеси подходит понижающий трансформатор 80 kW. При помощи такого оборудования без проблем прогревается 90 м3 бетона.
• Возможна прокладка провода в любую погоду.

Способ не лишён недостатков:

• Необходимо заранее позаботиться о процедуре прогрева, проложить провод, заложить подогревочные петли (провод укладывается по особой технологии: недостаточно просто забетонировать его, необходимо, чтобы конструкция охватила весь бетон, для чего её укладывают петлями, которые закрепляют специальным образом, похожим на закладку тёплых полов).
• Способ требует физических усилий от рабочих.

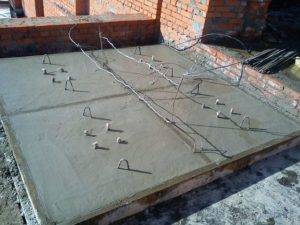

Прогрев бетона в зимнее время проводом ПНСВ

Для качественного нагрева застывающей бетонной конструкции строителям понадобятся:

• трансформаторный сварочный прибор на 200 ампер;
• греющий провод ПНСВ диаметром 1.5 миллиметра;
• алюминиевый кабель АВВГ;
• изолента из хлопчатобумажного материала;
• инструмент для бесконтактного определения текущей силы тока.

Провод ПНСВ.

Процесс прогрева бетона электродами из ПНСВ кабеля включает такие этапы:

Нарезка провода на небольшие отрезки для прогрева петель. Как правило, для осуществления электропрогрева бетона достаточно 17 метровых отрезков.

Подвязка подготовленных отрезков к каркасу из арматуры

На данном этапе важно проследить, чтобы слой бетона над петлями не превышал 4 сантиметра. Соединение подвязки с токопроводящим изолированным проводом из алюминия

Технологическая карта подразумевает подключение петель змееобразным способом. Наращивание подсоединенных кабелей из алюминия и подключение их к сварочному устройству

Соединение подвязки с токопроводящим изолированным проводом из алюминия. Технологическая карта подразумевает подключение петель змееобразным способом. Наращивание подсоединенных кабелей из алюминия и подключение их к сварочному устройству.

Изолирование проводов при помощи хлопчатобумажной ленты

Маркировку изолирующего материала следует поместить на концах проводов.

Число прогревочных петель напрямую зависит от мощности сварочного электроприбора. Для устройства с максимальной силой тока 250 Ампер можно использовать не более 8 проводов ПНСВ.

Как правило, полное застывание конструкции, подогреваемой ПНСВ проводом, составляет 40 часов.

Расчет длины

Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.

В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.

При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м

Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт

Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода

Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт. Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.

Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование. Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность. Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.

При строительстве монолитных бетонных конструкций в зимнее время применяется несколько технологий для создания необходимых температурных условий. Это может быть установка специальных тепляков, применение тепломатов или специального провода для прогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант подразумевает установку тепловых станций, прогревающих только верхние слои, что также вносит ряд ограничений на применение. Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.

Особенности методик

Прогрев бетона с помощью сварочного аппарата обладает своими особенностями:

• время нагрева бетонной конструкции серьезно зависит от температуры окружающей среды;
• залитую цементно-песчаную смесь следует накрывать тонким слоем опилок, дабы избежать чрезмерного испарения воды из толщи цементно-песчаной смеси;
• следует избегать чрезмерного перегрева конструкции.

Технология прогрева бетона электродами включает два вида:

1. Сквозной. Подобный вид нагрева применяется для бетонных конструкций, имеющий сложную форму или большую толщину. Как правило, при таком методе прогрева все электроды устанавливаются на расстоянии не менее 30 миллиметров от опалубки.
2. Периферийный. Электроды устанавливаются на поверхности конструкции. Метод позволяет извлечь нагревающие элементы после застывания залитой бетоном площадки.

При осуществлении прогрева электродами следует учитывать следующие факторы:

• испарение влаги, вследствие которого необходимо все время регулировать подаваемый на электроды ток;
• нагреваемая поверхность должна быть полностью накрыта теплоизоляционным материалом, чтобы повысить КПД электродов и уменьшить тепловые потери;
• при стержневом прогреве все электроды следует располагать на одинаковых расстояниях, во избежание перегревов отдельных участков;
• неэффективность электродного прогрева для малых конструкций;
• необходимость замера текущей температуры цементно-песчаной смеси через определенные промежутки времени;
• схема подключения токопроводящих элементов для прогрева бетона электродами должна быть разработана для каждого случая индивидуально.

Прогрев бетона с помощью сварочного аппарата во многом похож с методом электродов.

Прогрев бетона сварочным аппаратом.

При использовании сварочного устройства специалисты рекомендуют:

• изолировать поверхность прогреваемой конструкции для избегания серьезных тепловых потерь;
• стараться ограничить потерю воды при применении сварочного устройства для прогрева железобетонного сооружения;
• подключать к сварочному аппарату только подходящие для текущих работ электроды;
• устанавливать контрольную лампу накаливания, для проверки напряжения;
• постоянно следить за температурой конструкции и не допускать перегревов;
• не замыкать сварочную цепь на внутрибетонную арматуру, поскольку такой метод невероятно энергозатратен.

Прогрев бетонных конструкций при помощи специальных кабелей обладает серьезными преимуществами, перед нагревом с использованием трансформаторного сварочного устройства:

• питание от бытовой электрической сети 220 вольт;
• существенное сокращение времени застывания бетона;
• высокая экономность;
• сравнительно простая конструкция;
• возможность автоматической поддержки температуры в монолитной конструкции.

Как прогреть бетон проводом

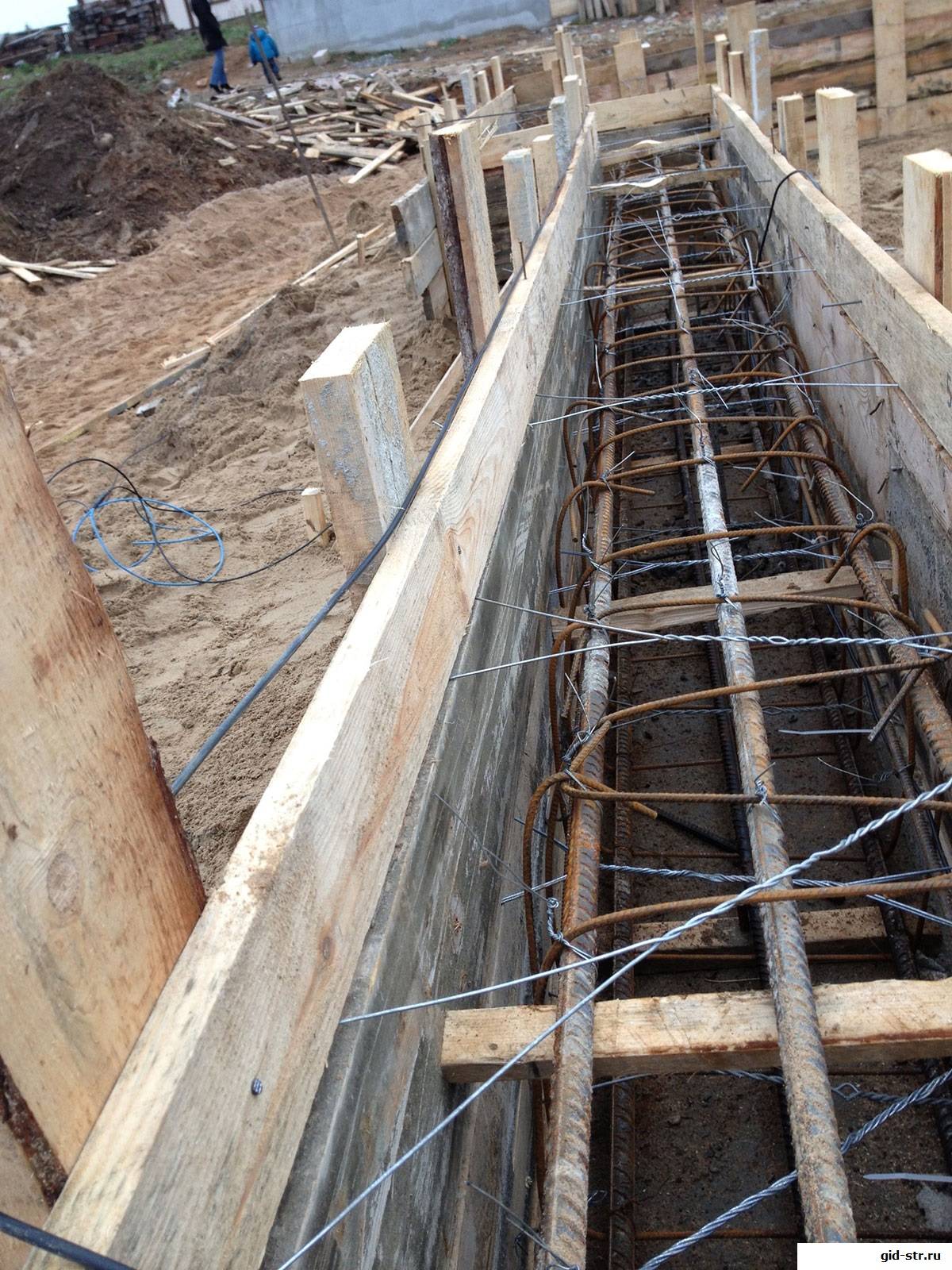

Укладка провода

Необходимые условия для проведения работ

Укладку провода производят при температуре воздуха от -25 до +50 градусов.

Заранее необходимо посчитать, какое количество провода вам понадобится. Предположительно на 1м3 идет примерно 55 м провода.

Прогрев бетона проводом ПНСВ зимой совершенно безопасен, потому что такой провод изготавливают с хорошей изоляционной оболочкой.

За счёт прочности жилы почти отсутствует возможность залома.

Ни в коем случае не стоит подключать провод к сети, пока вы его не погрузите в бетонную смесь, потому что это чревато перегоранием из-за того, что возрос ток.

Прогрев бетона проводом ПНСВ применяют не только в бытовых целях, но и в промышленных.

Расчет провода для прогрева бетона

Для одного кубического метра бетона нам потребуется примерно 55 м провода. Чтобы узнать, какой метраж провода понадобится, необходимо выяснить, какой объём бетона будет залит. Таким образом, на 20 м3 нам потребуется 1100 м.

Установка и заливка кабеля

Для установки кабеля предстоит провести некоторые сложные работы.

1. Для начала необходимо очистить поверхность от разного рода мусора и разных посторонних предметов, это обезопасит провод от повреждения.
2. Затем необходимо проследить за тем, чтобы провод не перегибался. Для этого провод укладывают полукругом, но так, чтобы не было пустых зон.
3. Самым распространённым рисунком для укладки кабеля выступает змейка.

Подключение к электросети

После всех манипуляций, описанных выше, производят заливку и подключение.

Для подключения кабеля необходимо подвести его к источнику питания, а при подключении рекомендуют использовать  трансформатор.

После того, как вы  подключили кабель, необходимо соблюдать меры безопасности:

• не должно быть перепадов напряжения,
• чтобы избежать перепадов используйте стабилизатор.

По рекомендациям специалистов нужно использовать станции для прогрева следующих марок: «СПБ-40 и СПБ80».

Подключают провод по двум схемам: «Звезда» и «Треугольник».

При схеме «Треугольник» жилы провода разделяют на три равные части и провода каждой части сопрягаются параллельно.

Наборы, которые образовались, необходимо соединить в три узла и присоединить к трём зажимам станции.

Прогрев

Перед  началом прогрева бетона необходимо выяснить время прогрева.

Вначале раствор будет разогреваться, при этом нельзя увеличивать температуру больше, чем на десять градусов.

Вторым этапом будет повышение температуры не больше чем на восемьдесят градусов.

Окончательным этапом будет остывание бетона, но понижать температуру не стоит больше, чем пять градусов в течение часа.

Работы после прогрева

У строителей часто возникает вопрос: «Можно ли подвергать бетон сверлению сразу после того, как он затвердел?»

На этот вопрос можно ответить положительно, но необходимо учесть несколько нюансов.

Резать бетон можно, но не нужно производить ударные нагрузки.

При резке лучше использовать алмазный инструмент.

Если  использовать  такой инструмент, при сверлении отверстие в бетоне будет иметь ровные края.

Также если прорубить отверстие в бетоне алмазной коронкой, то в тот момент, когда коронка дойдёт до арматуры не придётся его менять.

Методики, позволяющие заливать бетон зимой

Самой эффективной и относительно простой технологией является применение греющего кабеля. Это, конечно же, недёшево, но лучше немного потратиться зимой, чем делать всю работу заново весной. Например, при использовании греющего кабеля 40 КДБС-35, на каждый кубометр бетонного раствора дополнительно придётся потратить около 4 тысяч рублей. Сюда входит стоимость кабеля и оплата электроэнергии, необходимой для полного и качественного твердения бетона.

Греющим кабелем пользоваться довольно просто: нужно расположить его на обрешётке, чтобы он был в центре бетонной конструкции, подключить к электропитанию и производить заливку бетонного раствора. После полного цикла застывания раствора конец кабеля нужно срезать. А оставшийся в конструкции провод будет служить дополнительным мягким армированием.

Второй эффективной методикой служит установка тепляка над участком бетонирования. Это такой аналог теплицы — её возводят из досок и целлофановой плёнки. Температуру в тепляке необходимо контролировать — она должна быть выше заветных +5 ˚C. В идеале лучше догнать её до +12, +15 ˚C. Для этого в тепляке можно использовать дровяные печи, изготовленные из металлических бочек, или тепловые пушки, работающие от электричества или газа/электричества.

Третий способ — введение в состав бетонного раствора морозостойких присадок. Они делятся на два типа:

1. Одни снижают температуру замерзания воды. То есть, при морозах до -25 ˚C вода не кристаллизуется и процесс гидратации продолжается. В эту группу входят соли кальция/натрия и поташ (средняя соль калия и угольной кислоты).
2. Вторые — это ускорители схватывания. Они ускоряют твердение раствора и позволяют бетону быстро набрать критическую прочность при отрицательных температурах. К этой группе принадлежат: нитрит-нитрат кальция; поташ; соли кальция смешанные с мочевиной.

Дозировка этих присадок зависит от уличной температуры:

• До -10 ˚C вводят 5–8% от массы цемента.
• До -15 ˚C вводят 10% от массы цемента.
• До -25 ˚C вводят 15% от массы цемента.

Ещё одна технология — это прогрев раствора. Перед замесом наполнители (щебень, песок, керамзит) прогревают до +55–60 ˚C; цемент до +20 ˚C; воду превращают в кипяток — подают в бетоносмеситель при +90 ˚C. Данная технология позволяет бетону быстро набрать прочность, а строителям убрать опалубки уже через несколько суток.

При этом оптимальная температура заливки, когда бетон подаётся в опалубку, составляет +35–38 ˚C. Если температура бетонного раствора превысит +40 ˚C, то он будет застывать медленнее и при сильных морозах не успеет набрать критическую прочность.

Индукционные методы и методы инфракрасного излучения.

Сущность метода индукции заключается в создании провода, качественно изолированного и установленного вокруг арматуры, который будет образовывать индукцию и вырабатывать тепло.

Благодаря же инфракрасным лучам можно нагревать поверхность элементов и в последующем передавать тепло по всему объёму и периметру необходимого объекта. Однако данный метод не годится для равномерного обогрева бетонных конструкций, имеющих большие площади.

Таким образом, следует выбирать наиболее подходящий метод в зависимости от качества бетонной конструкции, лёгкого доступа к ней, а так же наличия всех необходимых материалов.

Способы прогрева конструкций из бетона

Обогревают бетон при работе на холоде различными методами. Строители часто применяют следующие технологии.

Трансформатором

Для прогрева бетона зимой многие строители применяют трансформатор. Тепло при использовании этой технологии вырабатывает электрический ток. С трансформатором применяют электроды либо провода. Первые вставляют в предварительно замоноличенную конструкцию или размещают на ее поверхности, а вторые крепят к арматуре либо погружают в опалубку, затем заливают раствор. Электроды и кабели подключают к электрической сети с напряжением 220 В или 380 В через трансформатор понижающего типа. Обычно используют трехфазное оборудование. Все фазы нагружать нужно одновременно.

Напрямую подключать греющие элементы к сети нельзя. Это приведет к локальному перегреву и может быть опасно для жизни.

Электропрогрев бетона проводом – универсальный способ. Он может применяться для стен, фундамента, колонн или перекрытий. Использовать для электропрогрева бетона по этой технологии допускается следующие типы кабелей:

• ПНСВ (нагревательный с жилой из стали и виниловой изоляцией);
• ВЕТ (предназначенный для работы напрямую от электрической сети);
• ПТПЖ (токопроводящий с параллельными оцинкованными жилами).

Жилы проводов могут быть диаметром 1,2-3 мм.

Если обогрев бетона трансформатором производят при помощи электродов, подойдут следующие их типы:

• полосовые;
• струнные;
• стержневые;
• пластинчатые.

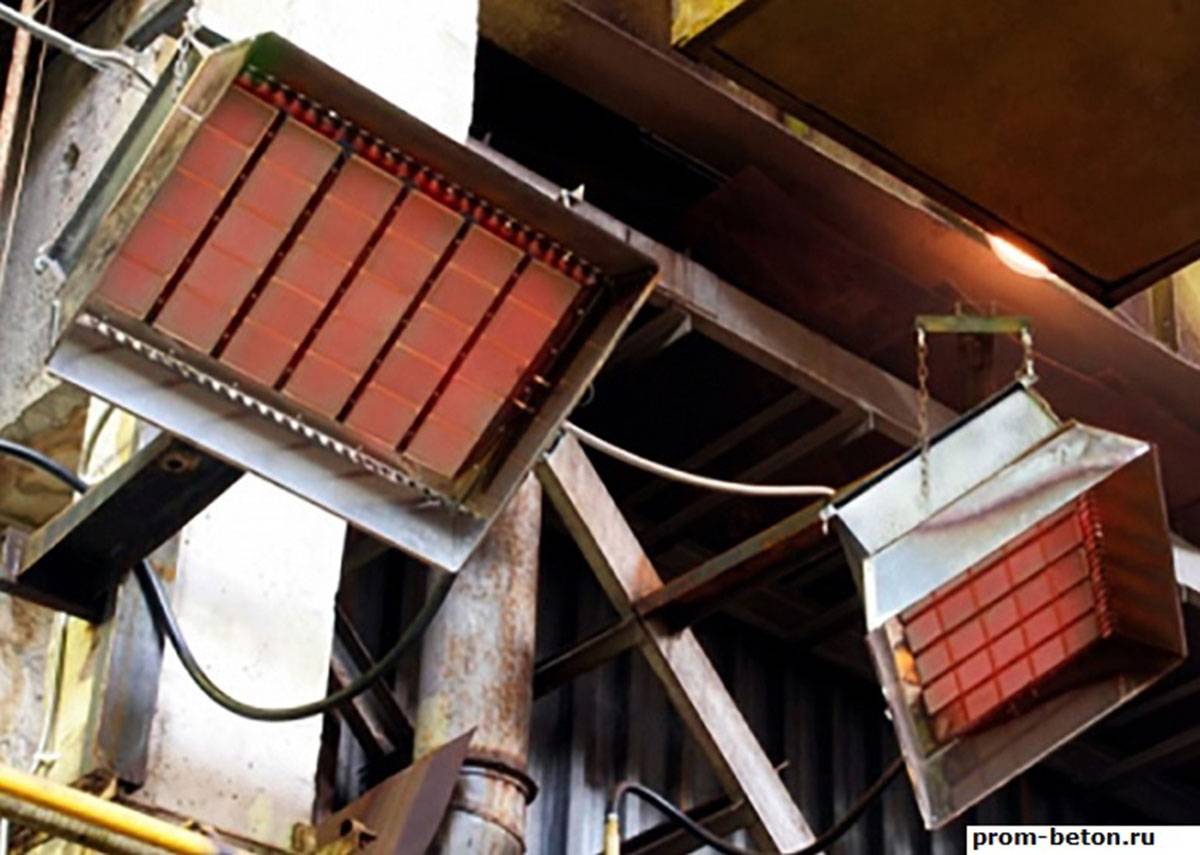

Инфракрасным излучением

Еще один эффективный метод прогрева бетона в зимнее время предполагает применение инфракрасного излучения, преобразующегося в тепловую энергию.

Рядом с залитой цементным раствором опалубкой ставят промышленные инфракрасные обогреватели и направляют их в сторону опалубки. Функцию источника излучения выполняют ТЭНы мощностью до нескольких сотен киловатт.

Инфракрасный аппарат имеет следующие компоненты:

• излучатель;
• отражатель;
• подвес либо держатель.

Необходимый показатель мощности оборудования необходимо подбирать таким образом, что температура на поверхности была не выше 93 °C. Методика не подходит, если толщина бетона составляет более 70 см.

Электрический инфракрасный способ нагрева строительной смеси имеет высокий КПД и небольшие энергетические затраты.

Прогрев бетона своими силами

Некоторые несложные методики могут применяться в частном строительстве, а оборудование для прогрева легко изготовить своими руками.

Методом магнитной индукции

Греть способом магнитной индукции можно только армированные конструкции. Металлические элементы в этом случае оказываются незаменимыми, поскольку выполняют функцию сердечника.  Вокруг залитой бетоном конструкции петлями помещают кабель в изоляции. Он будет играть функцию индуктора. Какой провод использовать, и сколько его потребуется, определяют посредством расчетов. Затем по кабелю пускают переменный ток. Образующееся в результате описанных манипуляций магнитное поле нагревает арматуру железобетонной конструкции, от которой тепло расходится по всему бетонному составу. И зима больше не является препятствием для продолжения строительных работ.

Нагревание производится снаружи. Преимущества индукционного нагрева методом индукции заключаются в низкой цене и равномерности прогрева. Недостаток состоит в том, что применять его можно только на небольшом перечне конструкций – на балках, колоннах, и пр.

Греющей опалубкой

В ряде случаев для бетонирования в холодное время применяют греющую опалубку. Ее можно использовать и летом для сокращения скорости застывания раствора. Стандартные составляющие такой опалубки дополняют нагревательными элементами. Схема подобной модификации достаточно проста. Сделать греющей можно как деревянную, так и металлическую опалубку.

В качестве нагревательных элементов допускается применять не только провода и кабели, но и трубчатые, ленточные электронагреватели, токопроводящие пленки. Метраж нагревательных элементов рассчитывается индивидуально. Использование греющей опалубки обеспечивает равномерный прогрев, а монтаж конструкции занимает минимум времени.

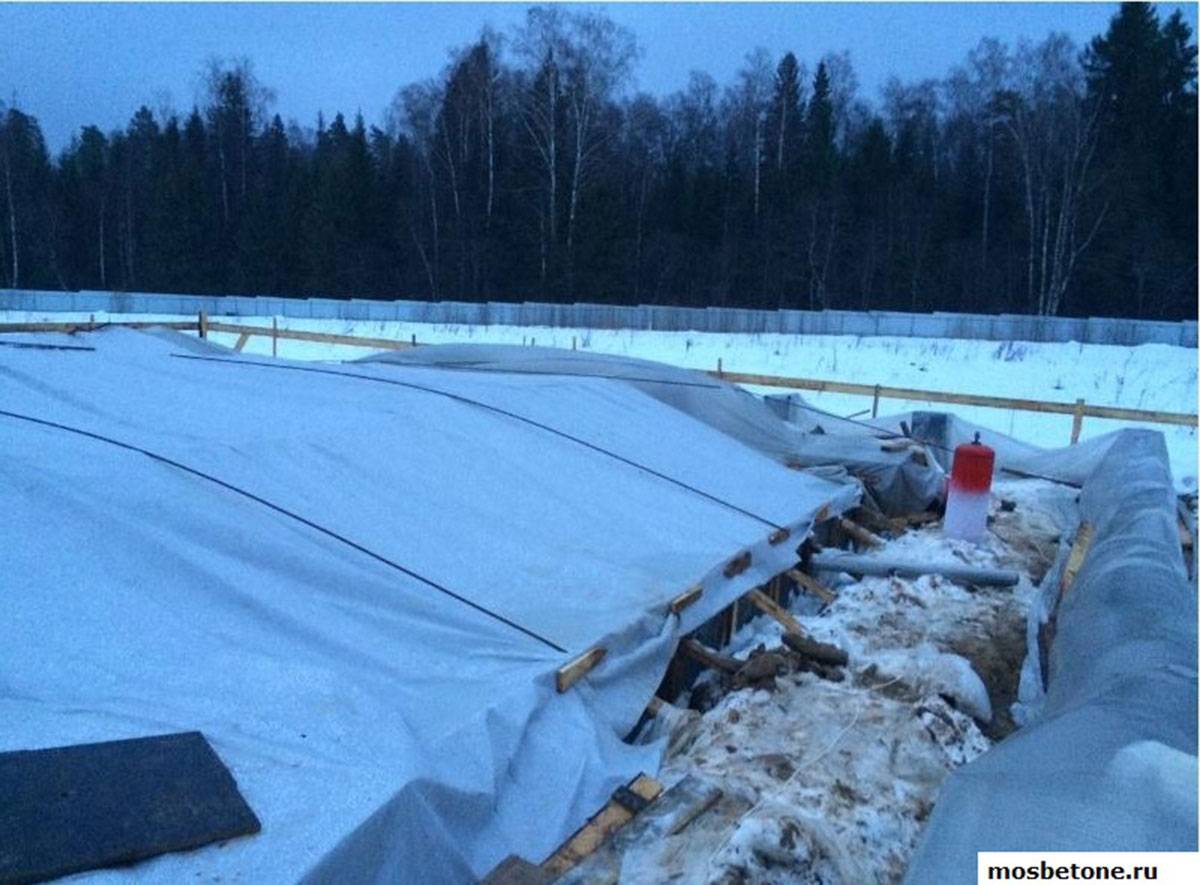

Тепляком

Один из наиболее старых проверенных методов обогрева бетонного раствора предполагает использование тепляков (либо шатров). Технология заключается в создании вокруг заливаемой составом конструкции теплоизолированного пространства. Последнее затем прогревается до необходимой температуры при помощи тепловых пушек либо обогревателей. Тепляк допускается изготавливать из брезента, древесины или полимерных материалов с подходящими характеристиками. Укрыву подлежит только отдельная часть всей конструкции – которая заливается. Затем шатер перемещают.

Транспортировка бетона при отрицательных температурах

Во время транспортировки бетон защищают от охлаждения. Если температура воздуха опустилась ниже -10°С, кузов самосвалов утепляют брезентом, щитами, пропускают отработанные газы под днищем или над поверхностью смеси, периодически обрабатывают паром стенки тары.

Специализированный транспорт для доставки бетона в сильный мороз — автобетоновозы с утепленным кожухом или автобетоносмесители с подогревом водяного бака. На дальние расстояния — 20-30 км — целесообразно доставлять сухую смесь, а за 10-15 минут до прибытия на объект добавлять теплую воду. Источником энергии служит бортовая сеть автомобиля или дополнительный электрогенератор.

Заливка бетона при низких температурах

При зимнем бетонировании часто возникают следующие ошибки:

• увеличивается время, необходимое для отделки поверхности бетона;
• увеличение стоимости бетонирования;
• формируется слабая пылящая бетонная поверхность;
• образуются трещины.

Чтобы избежать вышеперечисленных последствий необходимо в процессе приготовления и укладки бетонной смеси придерживаться следующих рекомендаций.

Температурный режим бетонной смеси

При заливке бетона зимой нужно помнить о необходимости соблюдения температурного режима бетонной смеси:

• свежеприготовленная бетонная смесь должна иметь температуру не выше 30оС;
• бетонная смесь при заливке бетона в условиях среднесуточной температуры воздуха от + 5°C до — 3°C должна иметь температуру: при марке бетона от М200 и выше – не менее +5°C; при меньшей марке бетона – не менее +10°C;
• если температура воздуха ниже — 3°C, то безопасное бетонирование возможно при поддержании температуры бетонной смеси на уровне не ниже + 10 °C в течение 3 дней.

Приготовление бетона зимой

Бетонную смесь для заливки бетона при низких температурах готовят с учетом следующего:

• используют повышенное содержание цемента;
• снижают водоцементное соотношение;
• зернистые наполнители предварительно подогревают до + 35°C;
• воду подогревают до + 70°C;
• подогретую воду предварительно смешивают зернистым наполнителем и только потом добавляют цемент;
• при использовании бетономешалки ингредиенты подают в следующем порядке: зернистый заполнитель + основная часть подогретой воды; делаем несколько оборотов; заливаем оставшуюся часть воды. Продолжительность перемешивания минимум 1,5-2 минуты (в 1,5 раза больше чем в соответствии с летними нормами);
• используют противоморозные и воздухововлекающие добавки;
• бетонную смесь подогревают до температуры не выше +30°C;
• продолжительность вибрирования увеличивается в 1,25 раза.

Еще несколько важных моментов:

• предварительно подогретую бетонную смесь и смесь с противоморозними добавками можно укладывать на неотогретое непучинистое основание (песчаную подушку) или старый бетон только в том случае, если в соответствии с расчетами в зоне контакта на протяжении расчетного периода выдерживания бетона не произойдет его замерзания;
• бетонную смесь после укладки и уплотнения укрывают полимерной пленкой, а также теплоизолирующими материалами, что позволяет сохранить тепло, выделяющееся в процессе гидратации цемента;
• для того, чтобы быть уверенным в прочности монолитного фундамента, нужно помнить: если в течение 28 суток среднесуточные температуры могут опускаться ниже +5°C , — бетонировать фундамент не рекомендуется;
• оставлять малозаглубленные (незаглубленные) фундаменты незагруженными в зимний период — нельзя. Если этого не избежать, то вокруг фунда­мента сооружается теплоизоляционное покрытие. Для этого используют любые материалы, предохраняющие грунт от промерзания, например: опилки, шлак, керамзит и т.п. Выпуски арматуры утепляют на высоту не менее чем 0,5 м.

Особенности различных способов

1. Использование нагревательных проводов.

Тот же электропрогрев бетона, но в отличие от электродного метода, увеличение температуры в монолите обеспечивают уложенные в массу изолированные провода. Они сами нагреваются в процессе работы, а раствору передают только тепловую энергию.

Марки нагревающих элементов:

1. Чаще всего в зимнее время используется электропровод марки ПНСВ от 1,2 до 3 мм в диаметре.

При этом нужно учитывать, что ПНСВ не должен во время работы находиться на воздухе, иначе его изоляция просто оплавится. Отсюда и особенности технологии прогрева – применение так называемых холодных концов, подключенных в местах выхода ПНСВ из бетона. Их роль исполняют короткие установочные провода типа АПВ-2,5 или АПВ-4 с алюминиевой жилой.

Схема прогрева проводом ПНСВ 1,2 при его подключении к трансформатору может быть одно- или трехфазной. Главное, чтобы линии отстояли друг от друга минимум на 15 мм, а сила тока не превышала 15 А. Длина обогреваемых секций подбирается вдвое меньше, чем значение напряжения на трансформаторе.

2. Применение кабелей КДБС или ВЕТ позволяет полностью исключить из технологии трансформатор для прогрева бетона.

К такому методу прибегают, когда нет возможности обеспечить станции питание в 380 В или использовать требуемое количество понижающих трансформаторов на объекте. ВЕТ-кабели могут работать от бытовой электросети, на концах они снабжаются соединительными муфтами, что весьма удобно при укладке. Правда, стоит такой провод дороже, чем ПНСВ.

Подключение производится к понижающему трансформатору, выдающему со второй обмотки 75 или 36 В. Схема укладки провода ВЕТ не отличается от аналогичной для ПНСВ

При этом важно подобрать оборудование, предусматривающее плавную регулировку силы тока. Это позволит поддерживать нормальную температуру в монолитной конструкции. Как вариант для частного строительства, подойдет обычный сварочный аппарат

К профессиональному оборудованию относятся трансформаторные станции, которые обеспечивают прогрев до 30 кубов: КТПТО-80/86, серия трансформаторов СПБ либо сухая станция ТСДЗ-63

Как вариант для частного строительства, подойдет обычный сварочный аппарат. К профессиональному оборудованию относятся трансформаторные станции, которые обеспечивают прогрев до 30 кубов: КТПТО-80/86, серия трансформаторов СПБ либо сухая станция ТСДЗ-63.

3. Греющая опалубка.

Контактный прогрев бетона предпочтительно использовать на объектах быстрого возведения. Термоактивная опалубка широко применяется для строительства монолитных домов, но раствор должен иметь высокую скорость застывания. Эта технология довольно требовательна к температуре смеси и окружающей среды: промерзший грунт на глубину 30-50 см и сам состав должны быть прогреты до +15 °С.

4. Индукционный метод.

Отлично подходит для изготовления бетонных свай и колонн. Повышение температуры внутри опалубки происходит за счет воздействия электромагнитного поля, создаваемого внешними витками провода. Вся конструкция превращается в своеобразную индукционную катушку, разогревающую металлическую арматуру. А та в свою очередь осуществляет прогрев раствора изнутри. Достоинства метода – равномерный прогрев и возможность производить предварительный разогрев опалубки и армирующих стержней еще до заливки.

5. Тепловые излучатели.

Относительно недорогой и наименее энергозатратный способ – прогрев тепловыми пушками, ИК-излучателями и другими внешними электрообогревателями. Его плюсом и одновременно недостатком является локальное воздействие на заливку. Поэтому сфера применения этой технологии ограничивается ремонтными работами, заделкой стыков и изготовлением малых форм. При этом внешний обогрев не будет достаточно эффективен, если обрабатываемую часть конструкции не оградить от внешних условий временным пологом. Достоинства: минимум аппаратуры и кабельной продукции, дешевизна и относительно невысокие энергозатраты.

6. Пропаривание.

Самый дорогой и энергоемкий прогрев бетона в зимнее время применяется только в промышленном строительстве. Смысл технологии заключается в том, что бетон заливается в сложную двухстенную опалубку, через которую подается горячий пар. Он обволакивает бетонную поверхность, образуя «паровую рубашку». Это обеспечивает и равномерный прогрев конструкции, и подачу влаги, необходимой для гидратации.

Несмотря на всю сложность организации прогрева, этот способ является наиболее эффективным. А для сокращения расходов в сам бетонный раствор вводятся пластифицирующие добавки, ускоряющие процесс твердения.

Подогрев бетона зимой

В зимнее время наиболее актуальным становится вопрос о том, как и при какой температуре прогревают бетон. Это связано с тем, что в это время наиболее часто можно наблюдать явление кристаллизации воды в растворе, что исключает ее участие в химических реакция связанных с затвердеванием массы.

Именно потому подогрев бетона зимой — это очень важная процедура, которая может быть реализована следующими методами:

• Введение в раствор противоморозных добавок;
• Подогрев методом «Термоса».

Противоморозные добавки

Добавки на основе из антифриза

Противоморозные добавки способны выдержать сильнейшие холода даже при температуре -30 градусов. Состав таких добавок может быть различным, но основным компонентом является антифриз – вещество, не дающее воде замерзнуть.

Любой строитель своими руками может добавить противоморозные средства в раствор.

Для железобетонных изделий или арматурных перекрытий лучше использовать добавки с добавлением нитрита или формата натрия. Именно эти добавки обеспечат конструкции также сохранение физических и химических свойств и станут антикоррозийной защитой для железобетона в условиях низких температур.

Метод термоса

Суть данного метода кроется в укладке бетона в теплую подогреваемую опалубку, которая будет весь период затвердевания сохранять температур 20-25 градусов. За счет такого подогрева конструкция и будет сохранять прочность.

Заключение

Вот мы с вами и рассмотрели прогрев бетона электродами. Технология, как было отмечено выше, подбирается в зависимости от индивидуального проекта, который разрабатывается под каждый случай отдельно. Это позволяет не только экономить деньги и время застройщика, но и оптимально разместить электроды, а также значительно ускорить процесс затвердевания бетонной смеси. Иногда целесообразно использовать другие методы подогрева, к примеру, греющими проводами. Конечно, это достаточно дорого, но весьма эффективно. В принципе, это вся информация по данной теме. Помните о том, что ключевую роль играет соблюдение технологии во время монтажа электроподогрева.

Чтобы исключить кристаллизацию воды, входящей в состав бетонного раствора, необходимо поддерживать определенную температуру залитой массы. Дело в том, что вяжущее (цемент) вступает в реакцию именно с жидкостью, а не со льдом. А так как окончательное отвердевание бетона происходит в течение длительного времени (до 4 – 5 недель, в зависимости от особенностей производства работ и состава смеси), то его термообработка осуществляется постоянно, до полной готовности сооружаемой конструкции.

Понятно, что прогрев необходим только в холодное время года. Это позволяет вести работы в любой сезон, независимо от температуры окружающего воздуха. Существует много методик, но, пожалуй, самой распространенной является прогрев бетонной смеси электродами. Такие проводники эл/тока отличаются формой, размерами и спецификой размещения.

Но технология и принцип их действия остается неизменным – бетон разогревается эл/полем, которое образуется между электродами при подаче на них напряжения. Раствор становится элементом токопроводящей цепи (со своим внутренним сопротивлением), в котором энергия электрическая трансформируется в тепловую. Регулируя номинал напряжения, можно добиться требуемой температуры прогрева. В зависимости от особенностей «обрабатываемой» конструкции, подбирается оптимальный вариант данных элементов.
