Превращаем бензопилу в болгарку с помощью специальной насадки

Плюсы и минусы решения

Для изготовления болгарки подходят разные виды ручных электрических и бензиновых инструментов. Самый простой и удобный вариант — это устройство, собранное на основе пилы с цепью. Преимущества самодельных устройств:

Большая мощность. Если сравнивать самодельную насадку с заводскими моделями, то ее мощность в 2 раза больше.
Независимость. Инструмент не нуждается в электроэнергии, поэтому его можно применять в любом месте.
Простая сборка. Все необходимые инструменты и материалы можно приобрести в магазине или поискать в своем хозяйстве.
Доступная цена. Если сравнивать с готовым инструментом, то на сборку болгарки понадобится в 2 раза меньше денежных средств.

Несмотря на все свои достоинства, инструмент имеет ряд недостатков. Аэрофильтры болгарки засоряются металлической пылью. Из-за этого двигатель постепенно глохнет и выходит из строя. Также человек может получить травму от использования болгарки. Иногда во время работы диски не выдерживают нагрузки и лопаются. Под воздействием тяги они разлетаются в стороны. Чтобы защитить себя от травм, нужно выбирать диски до 115 мм в диаметре и применять защитный кожух.

Механизированный рубанок из обычной бензопилы

Эта насадка может пригодиться при возведении сруба для жилого дома или бани. Не секрет, что брёвна с корой стоят дешевле, а значит, экономия здесь будет явной. Пара нехитрых движений ─ и обычная бензопила уже превращается в кородёр.

ФОТО: YouTube.comВот такое приспособление получается после установки насадки

Единственным недостатком пользователи называют быстрый износ цепи. Однако на обустройство одного сруба для жилого дома её вполне хватит. И всё же лучше, если домашний мастер будет использовать старые цепи, которые уже не жалко. Также устройство позволит заточить колья или обработать брус, придав ему гладкость.

ФОТО: YouTube.comВот так работает рубанок, сделанный из бензопилы

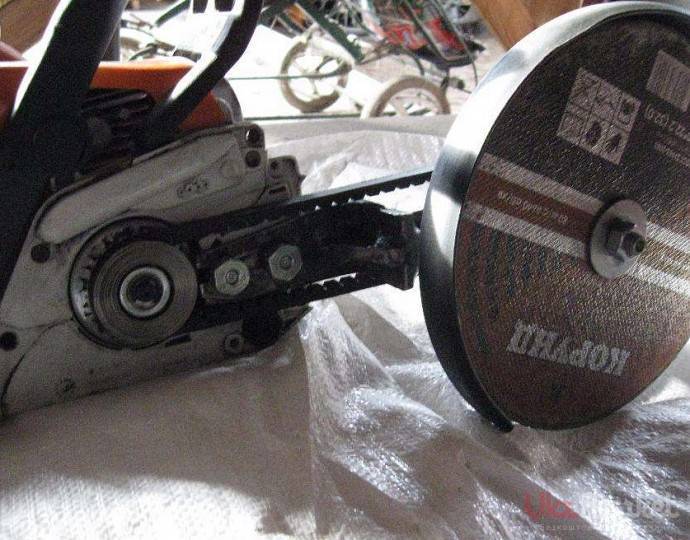

Что представляет собой насадка-болгарка

Посредством использования такого приспособления удастся превратить бензопилу в болгарку. Основное достоинство насадки заключается в том, что усовершенствование не потребует больших материальных затрат, а полученный в результате агрегат будет доступен в местах, где нет доступа к электрической сети

Важно также и то, что угол захвата такой болгарки будет больше, чем у обычного инструмента

Болгарка, полученная в результате монтажа насадки, может быть использована для резки материалов разной прочности.

Насадка отличается громоздкими размерами, что может вызвать трудности при ее установке. Эксплуатация готового агрегата сопровождается образованием большого количества пыли, загрязняющей воздух.

Насадки различаются формой шкива, диаметром, а также способом установки.

Приспособление можно приобрести в готовом виде либо выполнить самостоятельно. Для этого понадобится шкив, вал с подшипником, шина и ремень. Предварительно необходимо подготовить чертежи и расчеты, соответственно которых будут выполниться работы. Все элементы самодельного механизма должны быть четко подогнаны друг к другу.

Не исключена возможность использования в работе переходника и редуктора (место шины). Это поможет избежать значительной разницы в величине крутящего момента бензопилы (14 тыс. оборотов за минуту) и болгарки (7 тыс. оборотов за 1 минуту). Пренебрежение разницы приводит к быстрому разрушению отрезного диска.

Дополнительное оборудование для бензопилы

Насадка болгарка на бензопилу Хускварна, как и на другие силовые инструменты, выпущенные под иным брендом, продаются в большом ассортименте на рынке. Найти такое устройство не сложно. С монтажом тоже не должно возникнуть проблем, так как в комплекте вы получаете инструкцию, где подробно описан процесс ее установки. Потрудиться дольше и прибегнуть к некоторым хитростям, которые в инструкции не описаны, придется лишь тогда, когда насадку для бензопилы вы выбрали неподходящую.

Важно! Универсальной насадки «болгарка» для модификации бензопилы не существует. При покупке ее необходимо учитывать свою модель силового инструмента. При этом учтите, что выбрать идеальный вариант дополнительного оборудования для инструмента не просто, так как производители насадок не всегда в сопроводительном документе указывают полный список совместимых моделей бензопил

При этом учтите, что выбрать идеальный вариант дополнительного оборудования для инструмента не просто, так как производители насадок не всегда в сопроводительном документе указывают полный список совместимых моделей бензопил.

Правила выбора насадки «болгарка» на бензопилу

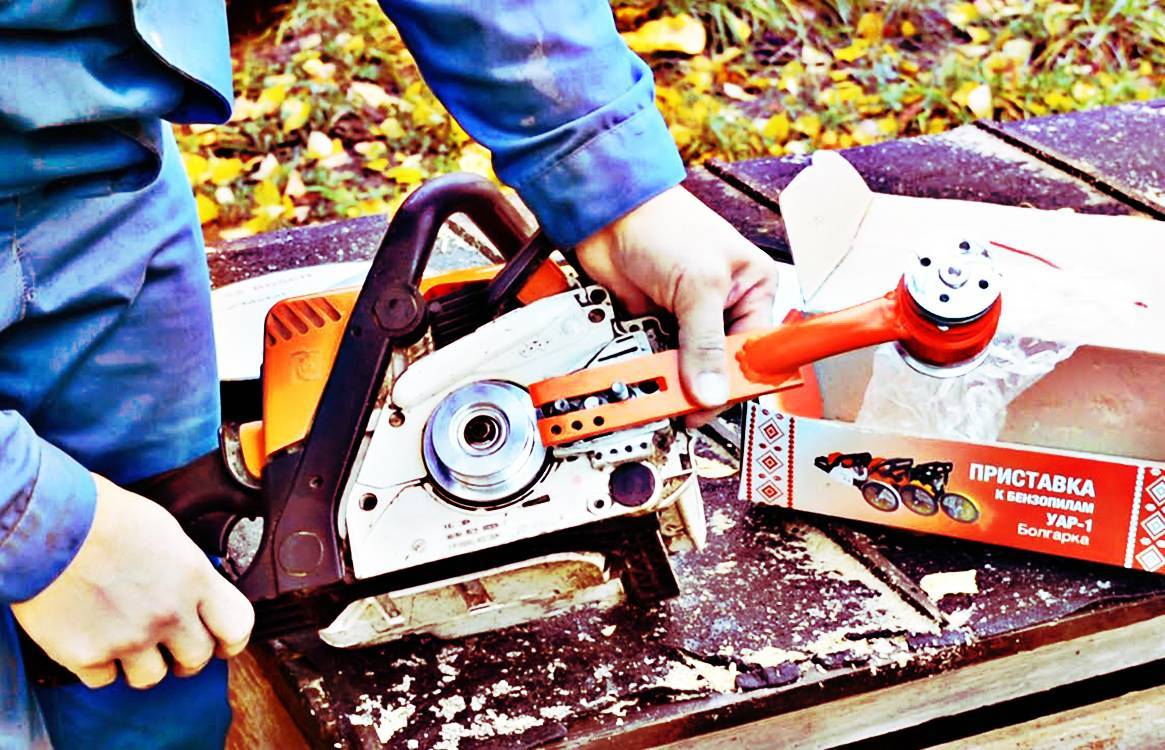

Приставка к бензопилам УАР 1 болгарка, как и другие насадки, продаются в комплекте с технической документацией, которую перед покупкой нужно изучить. Хорошо, если в перечне бензопил, которые совместимы с этим приспособлением вы найдете свою, но, если ее там нет, не торопитесь огорчаться. Это еще не говорит о том, что насадку монтировать на инструмент вы не сможете.

Проведите дополнительное исследование, сравните, например, диаметр посадочного места шкива, который в комплекте с насадкой с диаметром коленчатого вала вашего силового агрегата (чтобы измерить диаметр вала, нужно демонтировать систему сцепления).

Главный шкив приспособления бывает разным

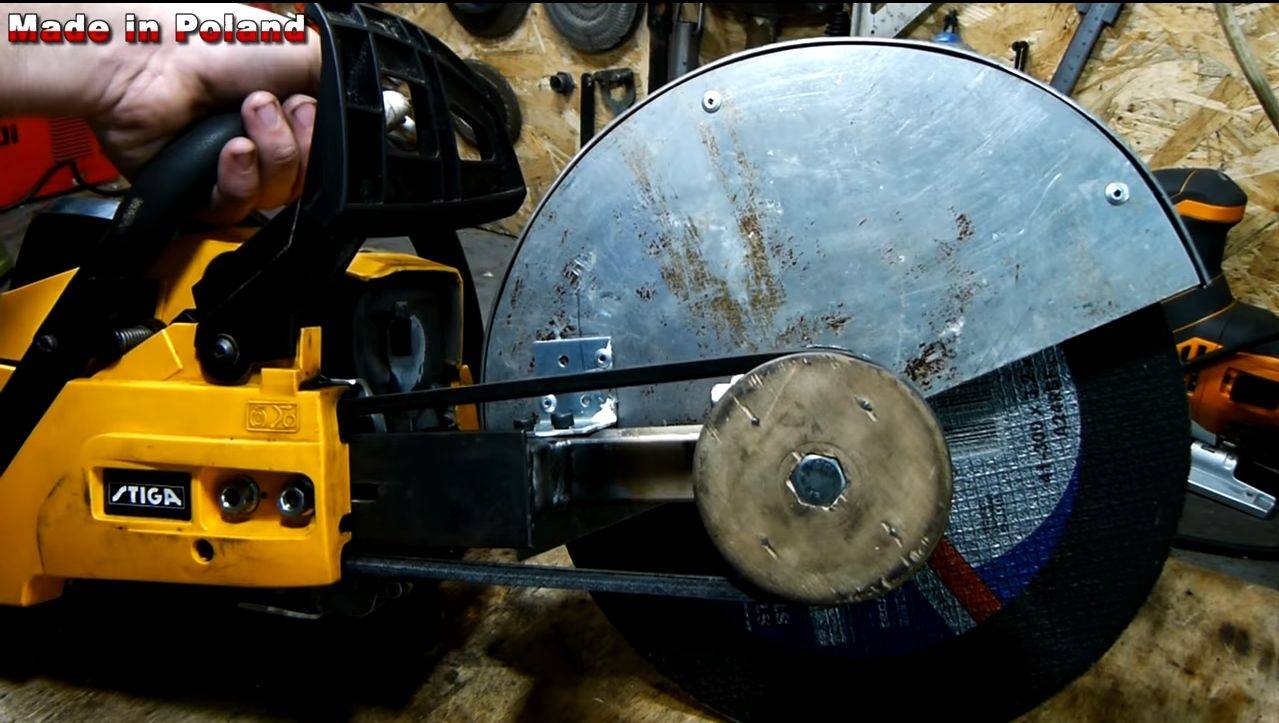

Пошаговый процесс изготовления самодельного приспособления

Необходимые материалы:

звездочки от велосипеда;
велосипедная цепь;
вал редуктора болгарки;
подшипники;
металлическая полоса;
листовой металл — для изготовления защитного кожуха.

Первым делом необходимо будет заменить стандартную звездочку для пильной цепи на звездочку для велосипедной цепи.

Подробно о том, как переделать ее, будет показано в авторском видеоролике в конце статьи, поэтому мы не будем сейчас заострять на этом внимание. Из куска металла мастер вырезал крепежную пластину, которая будет крепиться к корпусу бензопилы вместо направляющей шины. Из куска металла мастер вырезал крепежную пластину, которая будет крепиться к корпусу бензопилы вместо направляющей шины

Из куска металла мастер вырезал крепежную пластину, которая будет крепиться к корпусу бензопилы вместо направляющей шины.

На следующем этапе нам потребуется вал редуктора болгарки и пара подшипников.

Шину от бензопилы надо будет заменить на самодельную — из полосы металла. На конце шины привариваем кольца (отрезки круглой трубы). Запрессовываем в них подшипники.

В подшипники вставляем вал редуктора УШМ, а на него надеваем вторую звездочку.

Далее к противоположному концу шины приваривается крепежная пластина. С одной из сторон самодельной шины привариваем полосу металла — ребро жесткости, а к другой — удлиненные гайки.

После этого из листового металла необходимо будет изготовить защитный кожух, который крепится к шине и закрывает цепь, и дополнительно — защитный кожух для пильного диска.

К кожуху для диска приваривается самодельный хомут, чтобы можно было надеть его на «стакан» с подшипником, приваренный на конце шины.

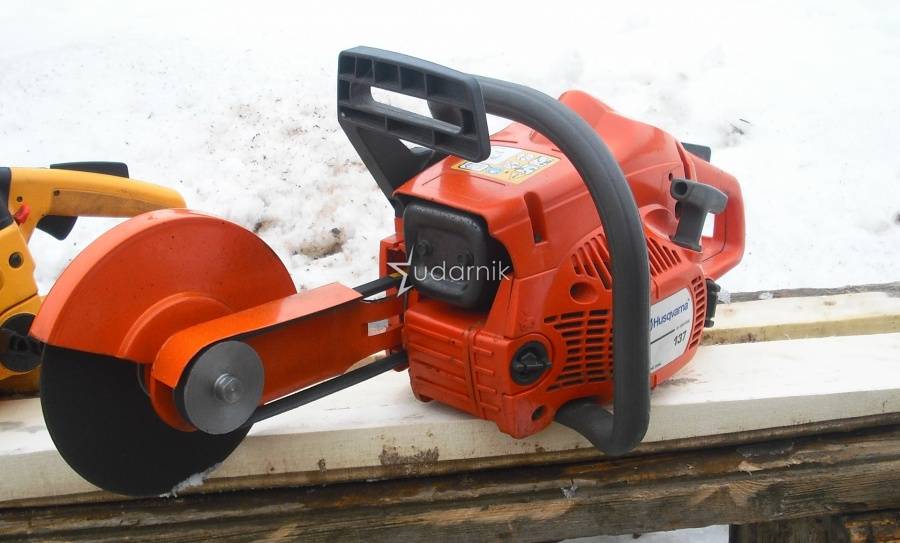

Болгарка — когда предстоит распилить толстый металл

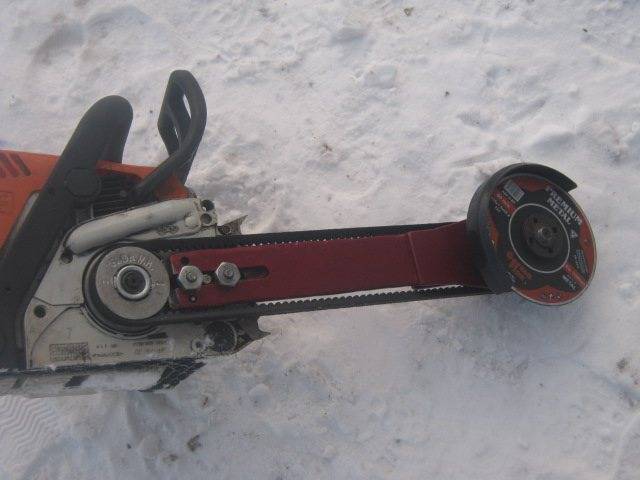

Насадка на бензопилу «болгарка» — универсальное устройство, так как на валу такой приспособы можно устанавливать не только абразивные диски для резки металла, но и круги с зубьями для обработки древесины или алмазные круги, если нужно распилить керамическую плитку или камень.

Приспособа крепится к инструменту вместо шины, и приводится в действие за чет клиноременной передачи. Диаметр круга нужно подбирать в зависимости от мощности самого инструмента, поэтому к выбору такой насадки нужно подойти ответственно, иначе в процессе работы может заклинить мотор. Болгарки и УШМ при распиливании толстого металла быстро греются, поэтому для достижения конечного результата, понадобится делать паузы, чтобы не спалить электромотор. Бензопила с насадкой УШМ-1 справится с подобными задачами не только быстро, но еще и эффективно. В приставку можно устанавливать диски диаметром до 20 см, а посадочное отверстие составляет 22 мм.

https://youtube.com/watch?v=AyL5BHV1gPQ%3F

Это интересно! Приставки на бензопилы УШМ-1 стоят намного дешевле, чем покупать болгарку, поэтому перед тем, как купить шлифовальную машинку, нужно хорошо подумать.

Бензопила в качестве бура

При помощи простой и удобной насадки можно решать массу различных задач, например, получить бур для проделывания отверстий в толще льда. Это приспособление популярно среди рыбаков и в рыбоводческих хозяйствах. Бензопилой с такой насадкой делают лунки в толще льда и пробивают отверстия для подачи воздуха в водоем. Эффективность этого приспособления не один раз подтверждена на практике.

Отличные эксплуатационные качества имеет мотобур МБ-2. Насадка приводится в действие от шкива через понижающий редуктор. Он снижает обороты вращения вала до 150 в минуту. Данная модель отличается от аналогичных буров скоростью монтажа на бензопилу. Отзывы говорят, что установка займет не более 10 минут.

Но мотобур нужен в домашнем хозяйстве не только зимой. Нередко с его помощью можно решить разные задачи на участке в любое время года. Практика показывает, что с помощью насадки для бензопилы можно пробурить в земле лунки под столбики для забора. Чтобы было удобнее работать с приспособлением, производители выпускают специальные удлинители.

Обратите внимание: специалисты не рекомендуют применять насадку для работы с тяжелыми грунтами или почвами, насыщенными камнями

Стационарная циркулярка

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Для этого не нужно обладать какими-то особыми навыками. Достаточно уметь пользоваться ручным инструментом и иметь необходимый минимум материалов. Прежде чем поговорить о том, как сделать циркулярку из болгарки, рассмотрим общую конструкцию станка.

Насадка — болгарка, должна использоваться согласно рекомендациям производителя и с соблюдением техники безопасности. На практике, этими рекомендациями пренебрегают, что часто приводит к травмированию. Рассмотрим основные моменты, которые стоит учитывать при работе с бензопилой – болгаркой.

В процессе работы руки и глаза оператора должны быть защищены. Очки и перчатки просто необходимы, но не лишним будет одеть костюм из грубого материала. Отрезные диски тонкие, хрупкие на излом и если обычной болгаркой они легко контролируются, то пилой делать это не так просто. Диск может завернуть и сломать, осколки могут разлететься и поранить.
На бензопилу мощностью менее 1,5 кВт устанавливать отрезной диск большого диаметра не стоит, двигатель справиться, но будет работать на пределе и будут заметны провалы по оборотам.
Работать со снятым защитным кожухом запрещено.
Приводной ремень между шкивами должен быть правильно натянут. Проконтролировать натяжение можно следующим образом: захватить ремень по центру и попытаться повернуть вокруг своей оси. Если ремень поворачивается только на 900, то он натянут правильно, если больше или меньше, значит необходимо провести регулировку.

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Сейчас читают: Бензопила Echo. Обзор модельного ряда, инструкция, отзывы

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Как установить насадку-болгарку на бензопилу?

Самостоятельный монтаж болгарки для резки металла нужно начать с тщательной очистки бензопилы. Для этого оператор должен последовательно отсоединить боковую пластиковую крышку защитного корпуса, направляющую и установленную на нее цепь. После этого необходимо продуть детали пилы сжатым воздухом из баллончика – это поможет избавиться от мелких опилок, которые могут случайно попасть в механизм сцепления бензопилы.

Дальнейший алгоритм действий выглядит следующим образом:

После очистки деталей бензопилы потребуется аккуратно вывернуть свечу. При необходимости деталь нужно очистить от скоплений нагара и смолистых отложений;
Далее необходимо застопорить поршень. Для этого через штатное отверстия для монтажа свечи внутрь цилиндра нужно просунуть моток веревки с завязанными на ней узелками;
Затем оператор должен снять заводское сцепление с коленчатого вала мотора и установить вместо встроенной ведущей звездочки шкив насадки-болгарки;
После этого нужно установить оставшиеся детали бензопилы и переходить к монтажу насадки для резки металла;
Для этого потребуется установить насадку-болгарку вместо пильной гарнитуры пилы, используя для этого 2 крепежных винта.

После перечисленных действий оператору останется проверить уровень натяжения штатного ремня насадки-болгарки.

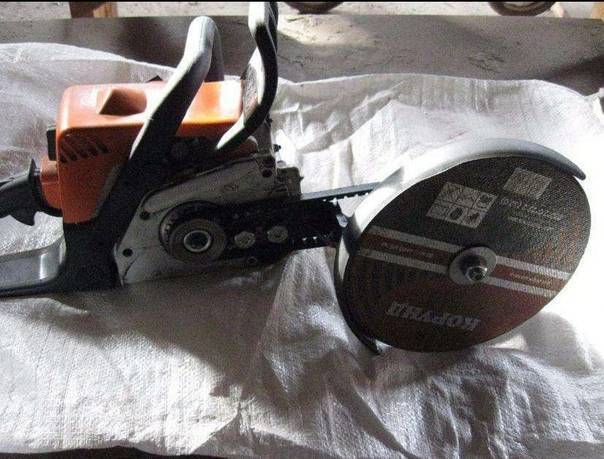

Готовая насадка — болгарка для бензопилы

Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.

Важно: насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы. Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор

Как выбрать болгарку на бензопилу

При выборе насадки для вашего инструмента, в первую очередь, необходимо ознакомиться с её технической документацией. Если в списке бензопил, для которых она предназначена, ваша модель не указана, это еще не значит, что на неё нельзя установить насадку УШМ.

Для проверки совместимости, необходимо сравнить диаметр коленчатого вала бензопилы с диаметром посадочного отверстия на шкиве из комплекта насадки (потребуется снять сцепление с бензопилы).

Ведущий шкив насадки может иметь несколько видов, подробнее о видах поговорим чуть позже. При выборе, необходимо, чтобы вид ведущей звездочки бензопилы и шкива насадки совпадали, в противном случае установить шкив вместо сцепления не представляется возможным.

Виды шкивов насадки — болгарки

Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.

Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, 170, 250.

Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.

Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.

Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.

Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.

Установка на бензопилу своими руками

Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.

Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.

Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.

Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.

Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.

На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.
