Про станок для заточки цепей бензопил: устройство и разновидности

Рейтинг заточных станков 2022

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика – всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки – он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин – для серийной заточки не подойдет, а 1 – 2 раза в день восстановить зубья цепи – вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

• Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
• Качаем воздух литрами: какой масляный компрессор выбрать

Виды оборудования

По типу исполнения заточные станки промышленные или самоделки бывают таких видов:

• стационарные, предназначенные для эксплуатации в мастерских, устанавливаемые на рабочие столы или верстаки;
• мобильные, имеют компактные размеры, крепятся прямо на бензопилу, позволяют точить режущие кромки звеньев в полевых условиях или нет возможности сделать профессиональную заточку на стационарном оборудовании.

По способу автоматизации:

• ручные — при заточке используется физическая сила оператора;
• автоматизированные — оборудование работает от электродвигателя, управляется вручную или посредством ввода программы для ЧПУ.

Мобильный ручной механизм

Конструктивно ручные механизмы напоминают пилу лучкового типа, в которой полотно заменено на круглый напильник. Они крепятся непосредственно на шину. Позволяют не только точить, но и ровнять зубцы.

Достоинства ручных механизмов:

• компактные размеры;
• точение без демонтажа цепи.

Ручной механизм предназначен для рабочих, выполняющих большие объёмы работ, когда требуется выполнять быстрое точение. Также он подойдёт для случаев, когда не требуется покупка профессионального оборудования.

Компактный станок для заточки цепей

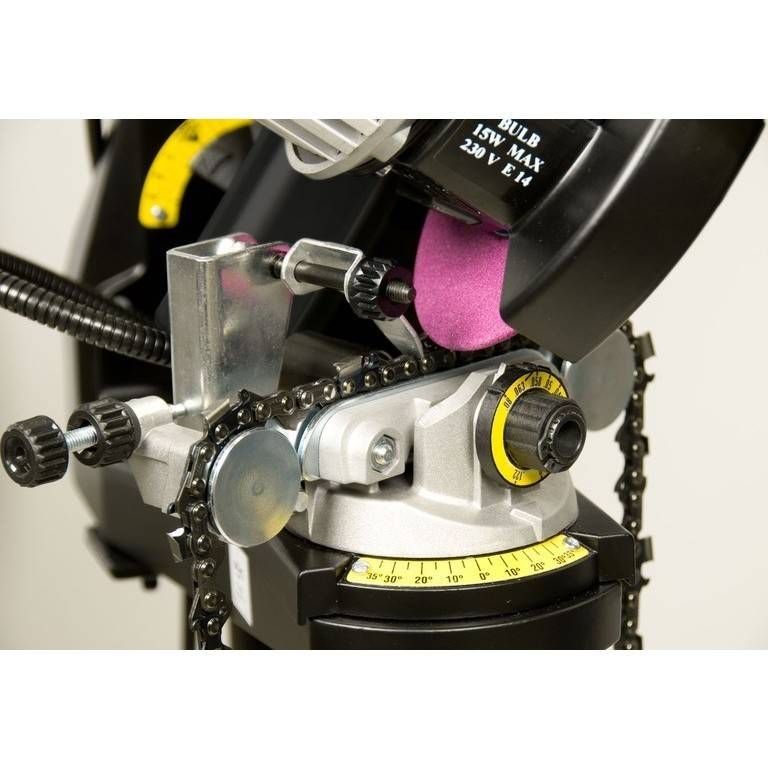

Стационарный станок

Стационарные точильные станки, по сравнению с ручными, обладают крупными габаритами, предоставляют широкие возможности по точению. Просты в настройке и работе. Модели стационарного оборудования выпускаются с ручным или автоматическим управлением.

Обеспечивают высокую производительность, поэтому их применяют в мастерских, для промышленных или производственных целей.

Причины возникновения проблемы

Бензопила — это ручной инструмент, который применяют для продольной и поперечной распиловки древесины. Режущий элемент пилы оснащён зубьями с режущей кромкой, они затачиваются в особом порядке. Древесина — относительно мягкий материал, несмотря на это при интенсивной эксплуатации цепи зубья подвергаются естественному затуплению, на них появляются мелкие дефекты и сколы.

Эти дефекты приводят к снижению КПД (коэффициента полезного действия) распиловки, ощущается значительное утяжеление, а также затягивание процесса. Правка бензопилы своими руками улучшает работу. Эту стандартную процедуру можно произвести при помощи различных приспособлений.

Определение состояния цепи

К выраженным признакам износа режущей части инструмента можно отнести следующие проявления:

1. При распиле древесины инструмент «гуляет» из стороны в сторону.
2. В электрических пилах на предельных оборотах значительно ощущается нагрузка на двигатель.
3. Наблюдается чрезмерная ширина и неровность распила.
4. Появляется обилие мелкой стружки.
5. Увеличивается привычное время распиловки и снижается производительность работ.

Во время работы необходимо прилагать дополнительные усилия, это не только приводит к быстрой усталости работника, но и повышает риск поломки инструмента или разрыва цепи. Поэтому не стоит медлить с решением вопроса устранения дефектов, а в отдельных случаях замены цепи.

Чем и как точить

Для затачивания цепи применяют напильник, болгарку или спецстанки. Каждый способ требует соблюдения определённой технологии.

Набор напильников

Заточку проводят готовым или самостоятельно собранным комплектом

В комплект входят:

• Круглый и плоский напильники.
• Ограничительный шаблон.

• Крючок для прочистки.
• Державку, регулирующую положение напильников.

Инструменты приобретают по отдельности или в готовом комплекте, подобранном к цепи с определённым шагом

Чтобы правильно выбрать набор, важно знать его параметры

Круглый напильник подбирают по овалу в корпусе звена. На непрофессиональных пилах диаметр зуба цепи не бывает больше 5,5 мм, поэтому более габаритные напильники не применяют.

Процесс затачивания выглядит так:

1. Пилу устанавливают на ровную поверхность.
2. Сначала проводят осмотр цепи на предмет сломанных звеньев, затем фиксируют её тормозом.
3. По нанесённым разметкам на верх ограничителя и зуба устанавливают державку: она помогает удержать напильник на высоте 1/5 над лезвием.
4. Начинают с наиболее низкого зуба. Остальные звенья подгоняют под него. Напильник перемещают изнутри наружу. Располагают его параллельно нанесённой на цепь метке. Зубья затачивают равным количеством движений с одинаковым нажимом.
5. Затем точат ограничители. Устанавливают шаблон, чтобы ограничитель попал в отверстие, и стачивают выбивающиеся из него кромки плоским напильником.

Заточка болгаркой

Применять УШМ стоит только в крайних случаях, когда нет времени на долгую работу напильником. Обработанная болгаркой цепь не будет заострена идеально, но работоспособность пилы восстановить можно. Недостаток метода в чрезмерном перегреве зубьев во время затачивания. В результате металл становится хрупким, и срок службы цепи резко сокращается.

Для процесса понадобится:

• УШМ, желательно небольшого размера и мощности.
• Отрезной круг толщиной 2–3 мм.
• Тиски для жёсткого закрепления болгарки на поверхности.

Инструкция выполнения заточки:

1. УШМ крепят тисками, чтобы диск встал вертикально и не прикрывался кожухом.
2. Включают болгарку и поочерёдно затачивают звенья.

Заточка болгаркой крайне травмоопасна, поэтому новичкам применять её не стоит.

Работа на станке

Самую качественную заточку можно произвести на спецстанках 2 видов:

1. Механический – это устройство, которое крепится на шине. Мастеру достаточно продвинуть напильник несколько раз по отрегулированной направляющей, затем переставить его на следующее звено. Приспособление не требует настройки и контроля угла, поскольку всё сделано заранее.
2. Электрический – состоит из направляющей и расположенным над ней затачивающим диском. Цепь снимают и вставляют в направляющую. Мастеру достаточно опускать диск на зубья, передвигая их в нужное место.

Электрический станок обладает явным преимуществом. Качество заточки и её равномерность на зубцах гарантирована, поэтому с работой справится даже не имеющий навыков работы напильником владелец пилы

Станок позволяет менять угол заточки, что необходимо для подготовки пилы к работе с древесиной различного качества. Твёрдое дерево требует меньшего угла, мягкая – большего.

Специалист по затачиванию цепей Владимир из Днепра утверждает, что при наличии навыков выполнение процесса вручную напильником позволяет получить более качественный результат. Станок даёт только 30 градусов по горизонтали и 45 – по вертикали, звенья в процессе заточки перегреваются, поэтому изнашиваются в 2 раза быстрее. Использование напильника обеспечивает более бережное затачивание и продлевает срок эксплуатации цепи.

Система PowerSharp

Оригинальное приспособление, позволяющее затачивать специальную цепь прямо на пиле за несколько секунд. С её появлением процесс восстановления работоспособности пилы стал максимально быстрым и простым.

Система состоит из следующих деталей:

1. Цепь PowerSharp. Модель оснащена сверхзаточенными резчиками с алмазным покрытием. За счёт профилированных соединительных звеньев она качественно пилит древесину и великолепно отводит стружку.
2. Пильная шина со специальными пазами-отверстиями;
3. Заточное устройство – пластмассовый блок с установленным внутри брусом на основе абразивов. Брус рассчитан на срок эксплуатации цепи и заменяют их одновременно.

Процесс затачивания:

1. Шину надевают на штыри в точильном устройстве.
2. Прижимают упор точильного устройства к любой твёрдой поверхности.
3. Запускают пилу на максимальных оборотах на 5 секунд.

Станок для заточки цепей бензопил своими руками

Станок для восстановления пильной гарнитуры достаточно просто собрать своими руками. Порядок изготовления аппарата выглядит следующим образом:

1. Вначале нужно установить прочную станину;
2. В полученной заготовке потребуется просверлить несколько отверстий, необходимых для крепления верстака. Ширина отверстий подбирается в зависимости от диаметра крепежей;
3. На подготовленном основании потребуется закрепить поворотную шину и фиксаторы. Последние необходимы для надежного крепления пильной гарнитуры перед ее заточкой. Самодельный станок также потребуется оборудовать заточным приспособлением, которое устанавливается на кронштейн. При этом нужно продумать способы регулировки имеющегося крепежного наклона кронштейна и электрического привода;
4. В качестве привода можно использовать электрический мотор, который получает питание от сети, напряжением 220 В. Мощность мотора должна составлять не менее 85 Вт. С ролью заточного камня справиться камень от бытовой болгарки с диаметром 12,5 см. Для подключения двигателя к сети нужно подсоединить к нему кабель с сечением 3×2,5 мм;
5. К нижней части поворотной шины потребуется прикрепить шкалу с отметками, указывающими градус поворота. На шкале должны быть расположены отметки с указаниями от 0 до 35 градусов в обе стороны;
6. При необходимости самодельный станок можно оборудовать кнопками включения и выключения мотора. На корпус двигателя также потребуется установить рукоятку, которая даст возможность поднимать и опускать привод.

В конце самодельный станок для заточки цепей бензопил можно укомплектовать светодиодной лампой и экраном, защищающим глаза и кожу оператора от частиц абразива.

Заточка цепи бензопилы своими руками — особенности и способы

Если у бензопилы затупилась цепь, это снижает продуктивность работы. Вы будете прилагать много усилий, но нормального распила не получите. А вот риск травмы при использовании бензопилы с плохим состоянием цепи сильно возрастает. Из ситуации есть несколько выходов. Можно приобрести новую цепь, можно заточить ее в специальном сервисе или сделать это своими руками. В последнем случае, заточка цепи для бензопилы обойдется вам бесплатно.

Если вы привыкли подолгу использовать бензопилы, интенсивно работать инструментом, значит, сталкивались с проблемой стачивания зубцов цепи. Стоит один раз задеть грунт или песок, чтобы зубцы цепи стали не такими острыми, а качество пиления ухудшилось. Если каждый раз отдавать пилу на заточку мастеру, придется делать в работе перерывы. Намного быстрее научиться самому правильно затачивать цепь пилы.

Сложная форма зубцов делает процесс заточки не самым простым процессом, поэтому перед началом работы нужно познакомиться со способами и особенностями заточки пильной цепи.

Конструкция цепи

Пильная цепь состоит из следующих элементов:

1. Левый режущий зуб.
2. Правый режущий зуб.
3. Ограничитель глубины пиления.
4. Ведущее звено.
5. Заклепка.

Чтобы цепь хорошо пилила, необходимо заточить каждый зуб по левой и правой сторонам

Однако, чтобы не испортить заточку, важно знать, какой формы у нас зубья на цепи. Существует две распространенные формы пильных зубьев:

1. Чиппер. Это более распространенная форма зуба, и встречается практически во всех цепях. Здесь профиль несколько скруглен, поэтому затачивать его круглым напильником гораздо проще. Однако, на практике чиппер затупляется немного быстрее, чем чизель.
2. Чизель. Профиль резца в данном случае похож на семерку. У такого резца довольно малая площадь контакта при соприкосновении с древесиной, поэтому он встречает меньшее сопротивление. По этой причине за один запил он делает большую глубину реза, а, значит, скорость распила бревна будет больше (в сравнении с чиппером). Но заточить его без повреждения кромки гораздо сложнее.

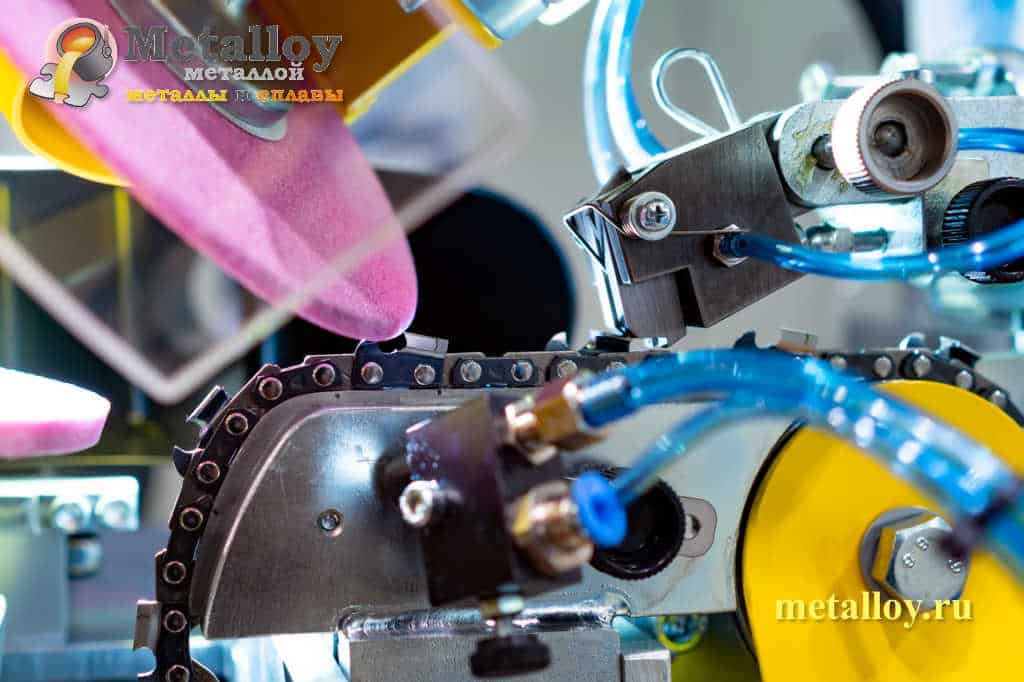

Лучшие профессиональные автоматические станки для заточки пильной цепи

Одной из лучших профессиональных моделей для заточки цепей бензопил является станок Sthil USG. Мощность устройства равна 180 Вт. Частота вращения диска станка для заточки цепи «Штиль» составляет 2800 об/мин. При работе приспособления уровень шумового потока достигает значения 75 дБ.

Станок для заточки цепей Sthil USG является одной из лучших профессиональных моделей

Станина из ударопрочного пластика надежно фиксируется на верстаке или другой плоской поверхности. В комплектацию станка для заточки цепей «Штиль» входят поворотный суппорт и два профильных шлифовальных круга. Инструмент может использоваться в качестве точила для цепей, оснащенных твердосплавными напайками, и зубьев со шлифовальной кромкой. Цена станка «Штиль» для заточки цепей бензопил достигает 27 тыс. руб.

Другим станком для профессиональных работ является модель Oregon 519789, мощность которой составляет 214 Вт. Данный инструмент может затачивать цепи бензопилы с шагом ¼-3/4 дюйма. Благодаря улучшенной системе зажима заготовки процесс осуществляется быстро и безопасно. Станок может использовать абразивные круги толщиной 3,2, а также 4,7 и 6 мм. Вследствие наличия торсионной пружины значительно увеличивается производительность работы.

Согласно многочисленным отзывам, станком для заточки цепей бензопил очень удобно пользоваться, что возможно благодаря эргономичной ручке со стартовой кнопкой и оптимальным уровнем подсветки. В комплектацию станка входят три шлифовальных круга. Купить модель можно за 31 тыс. руб.

Станок для заточки цепей «Орeгон» способен заточить цепь любого вида с разным шагом звеньев

Другой профессиональной моделью данного производителя является станок Orеgon 620-230. Это усовершенствованный инструмент, для которого характерно сниженное на 50% время заточки, что стало возможным благодаря наличию гидроусилителя. Станок имеет также улучшенную геометрию заточки зубцов с углом до 55°.

Станок для заточки цепей «Орeгон» комплектуется 3 шлифовальными кругами разного диаметра. Для работы в малоосвещенном месте на устройстве установлена подсветка в виде лампочки на 15 Вт. Инструмент может развивать мощность до 214 Вт, обеспечивая частоту вращения шпинделя 6000 об/мин. Станок способен заточить цепь любого вида с разным шагом звеньев. Стоимость инструмента составляет 32,2 тыс. руб.

Пильный механизм любой модели бензопилы рано или поздно выходит из строя. Чтобы вернуть ему работоспособность, понадобится произвести заточку цепи. Для этого существует большой ассортимент инструментов. Для быстрого и качественного исполнения работ лучшим вариантом станет станок для заточки цепи

Выбирая оборудование, следует ориентироваться на его основные характеристики и принять во внимание отзывы специалистов и потребителей о популярных моделях мировых брендов

Разновидности станков

Восстановить работоспособность пильных цепей можно самостоятельно, не обращаясь к помощи профессионалов. Разработано множество приспособлений для заточки. Условно модельный ряд можно разделить по следующим признакам:

1. По типу привода:
   • ручные;
   • механизированные.
2. По способу установки:
   • мобильные;
   • стационарные.
3. По степени использования:
   • любительские;
   • профессиональные.

Ручные приспособления говорят сами за себя. Точилка состоит из круглого напильника с ручкой и направляющей с градусной разметкой. В зависимости от шага и количества звеньев цепи подбирается диаметр напильника. Чем больше шаг, тем крупнее напильник.

Станок для ручной заточки цепей выпускается в нескольких вариантах. Мобильными устройствами можно пользоваться, не снимая цепи. Они закрепляются непосредственно на шине. После правки одного звена цепь перемещают до следующего. При установке цепи в удерживающем устройстве ручная правка менее точна.

Стационарное точило устанавливается на столе, верстака или на любой ровной и удобной поверхности. Обычно они имеют электропривод, что позволяет в сжатые сроки производить заточку.

Критерии выбора

Некоторые автоматические станки обладают полезными функциями, которые нельзя встретить у механических представителей. Например:

• Система самостоятельной фиксации тисков;
• Контроль натяжения;
• Устройства для проведения влажной шлифовки;
• Качественное охлаждение цепей;
• Наличие защитных кожухов, что снижает риск возникновения травм.

Кроме бензопилы, станки можно использовать для заточки других садовых инструментов, эффективность все равно сохранится на высоком уровне.

Одним из главных показателей является диаметр шлифовального круга, его важно учитывать при покупке точильного станка. От этого значения зависит сфера применение прибора, для дачного участка подойдут изделия до 115 мм, в то время как на промышленных предприятиях диаметр не должен быть ниже 400 мм. Знание этого нюанса позволит человеку сэкономить деньги

Знание этого нюанса позволит человеку сэкономить деньги.

Оптимальная скорость вращения диска – от 3000 до 7500 оборотов в минуту. Если человек не планирует каждую неделю использовать прибор, то необходимо выбирать изделия мощностью до 200 Вт. Брать приборы с 500 Вт не рекомендуется, так как от этого повышаются затраты на электричество. Кроме того, подобные конструкции больше предназначены для заводской эксплуатации.

Как определить, что пришло время заточки

Есть несколько признаков, дающих возможность определить, что зубья действительно затупились:

• Сильные вибрации бензопилы, она застревает или практически вырывается из рук;
• На распиливание начало уходить значительно больше времени;
• Возросли расходы топлива;
• Стружка становится слишком мелкой.

Чем раньше провести обработку, тем меньший шар металла будет снят, изделие сможет прослужить намного дольше. Перед началом работы следует выбрать самый мелкий зубец и все параметры настроить относительно него — чтобы в итоге все зубья получились равными.

После завершения работы необходимо проверить ограничители глубины. Преимущественно расстояние между верхней кромкой и собственно зубцов — 0,65 мм. От ограничителей зависит глубина врезания зубьев, поэтому, чтобы обеспечить качество и комфорт работы, необходимо постоянно следить за данным параметром.

Заточное устройство для цепей бензопил: критерии выбора надёжной модели

Если необходимо купить станок для заточки цепей бензопил, цена на определённую модель является одним из важных критериев выбора. Однако опытные мастера также учитывают ряд параметров, среди которых − технические характеристики устройства, комплектация, а также наличие вспомогательных приспособлений и расширенного функционала.

Таблица 1. Технические параметры станков

Параметр
Описание
Скорость вращения рабочего элемента (количество оборотов шпинделя)
Скорость и качество обработки режущей кромки зубьев пильной ленты напрямую зависит от скорости вращения шпинделя. Она может варьироваться в диапазоне 3000−7500 об/мин. Станки средней и малой мощности хорошо подойдут для эксплуатации в домашних условиях

Если требуется приобрести установки для лесопилки, следует обращать внимание на более мощные модели.
Диаметр заточного круга
В зависимости от назначения электрического станка варьируется диаметр заточного круга. Для обработки пильного элемента дома достаточно купить изделие 105 мм в диаметре

Что касается деревообрабатывающих компаний, допускается применение заточных кругов до 400 мм.
Наличие поворотного устройства зажимного механизма с цепью и шлифовальной головки
Данный параметр стоит учитывать, поскольку это позволяет подвести рабочий край диска под правильным углом по отношению к кромке зуба. Помимо этого, поворотное устройство даёт возможность увеличить скорость проведения операций и минимизировать время переустановки ленты.
Мощность электродвигателя
Заточное оборудование для бензопил является маломощным. В среднем мощность таких устройств колеблется в пределах 0,2−0,22 кВт (подойдут для домашней эксплуатации). Если планируется частая работа электроустановок, рекомендуется выбирать с максимальным показателем (от 0,5 кВт), поскольку именно такие модели выдерживают продолжительные нагрузки.
Функционал
Качество работы станка во многом определяется его функционалом. При выборе модели следует учитывать, есть ли в комплекте дополнительные приспособления, защиту рук от искр, зажимные приспособления, функция «мокрой» шлифовки, прочее.

Рекомендации по эксплуатации, уменьшающие износ зубьев

Правильная эксплуатация пильной гарнитуры способствует значительному износу зубьев и позволяет сэкономить средства на затачивании рабочего инструмента:

• желательно приобретать пару цепей, а их периодическая замена местами позволяет получить равномерный износ всех гарнитурных элементов гарнитуры и способствует наиболее полному использованию заводского ресурса;
• систематически нужно переворачивать шину с целью обеспечения равномерного износа шинных пазов и роликов в подшипнике на ведомой звездочке;
• подшипники на ведущей и ведомой звёздочках нужно периодически смазывать, что поможет продлить эксплуатационный срок, а также сделает работу более лёгкой и удобной;
• для периодической правки притупленной цепной гарнитуры с незначительнымипризнаками деформации можно использовать специальный напильник и оправку, задающую правильный угол заточки;
• в процессе заточки обязательно нужно контролировать правильную высоту ограничителя по глубине пропила;
• регулярно нужно проверять правильность цепного натяжения, так как перетянутая или недотянутая гарнитура способна уменьшить срок эксплуатации и вызывает сбой в работе оборудования;
• примерно через пару минут после начала работы проверьте нужно обязательно проверить натяжение цепи и отрегулировать этот параметр пильной гарнитуры.

Важно регулярно проверять наличие в баке агрегата масла, а также контролировать правильность функционирования маслонасоса. Категорически запрещается использовать в бензопилах отработку

Также нельзя устанавливать непредусмотренные производителем шины. Длинная шина увеличивает нагрузку на пилу и способна быстро вывести оборудование из строя.

Правильная заточка цепи бензопилы

Как понять, что оснастка затупилась

В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.

Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента

Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.

Подготовка пильной оснастки

Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.

Обработка режущего зуба

Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:

• в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
• в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.

В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.

Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.

Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев

Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.

Обработка ограничителя пропила

Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.

Видеоинструкция

Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.

Подведение итогов

Таким образом, лучшим станком является устройство, которое по всем характеристикам отвечает заявленным требованиям и имеет положительные отзывы у пользователей. Сравнивая параметры большинства изделий, можно выбрать отличный вариант, новинки из универсальных моделей по доступной цене.

Важно не совершить ошибки при выборе. Следует помнить, что российский рынок предложений почти на 20% наполнен подделками из Китая, копирующими внешние формы инструментов от признанных производителей. Поэтому покупка дешёвого станка, изготовленного неизвестными умельцами, может оказаться неудачным приобретением

В таком случае он не будет отвечать предъявляемым требованиям и не обеспечит обязательства по гарантии

Поэтому покупка дешёвого станка, изготовленного неизвестными умельцами, может оказаться неудачным приобретением. В таком случае он не будет отвечать предъявляемым требованиям и не обеспечит обязательства по гарантии.

Решить вопрос – товар какой фирмы лучше брать, можно только путём обращения в магазины или представительства проверенных компаний, имеющие необходимые лицензии. Лучшие производители дорожат репутацией.

Удачных покупок!
