Бензопила Echo CS 353ES — надежный китаец с японскими корнями

Echo CS 260TES 10” – области применения и штатная комплектация

Эта бензопила Echo отлично подходит для использования в бытовых целях. Она обладает простой конструкцией, что делает ремонт инструмента достаточно удобным и быстрым.

Данная модель считается наиболее легкой в своем классе, оснащается системой для облегчения запуска и эффективным инерционным тормозом. Характеристики агрегата включают:

• Объем цилиндра – 27 см 3 ;
• Мощность пилы – 1,7 л. с., или 1,2 кВт;
• Емкость топливного бачка – 245 мл;
• Рабочий вес – 4,4 кг.

Данная бензопила успешно справляется с распилкой небольших бревен, а также спиливанием сухих веток. В комплектацию инструмента входит цепь, шина, чехол и документация.

Среди характеристик моделей выделяется:

• Объем цилиндра – 60 и 62 см 3 соответственно;
• Мощность – 4 и 4,2 л. с. соответственно;
• Емкость бачка для горючего – по 575 мл;
• Объем бака для масла – по 300 мл;
• Эксплуатационный вес – 7,7 и 7,9 кг соответственно.

Данные бензопилы станут незаменимыми, когда необходимо спиливать большое количество небольших и средних деревьев. Они потребляют небольшое количество топлива и смазочного материала.

Описание

CS 352ES – новая модель в ряду именитой японской фирмы, она создавалась как недорогая высоконадежная бензопила, для тяжелой работы на фермах, в садах, лесозаготовках, на строительстве и в частных хозяйствах. Основной упор при проектировании делался на легкость в эксплуатации и обслуживании, а также на применение надежных, проверенных временем фирменных технологий ЭХО.Для увеличения срока службы стенки цилиндра покрыты тройным слоем уникального покрытия Al-Fed, кованные коленвал и шатун только добавляют надежности этой модели Эхо. Регулируемый, металлический маслонасос связан с сцеплением и имеет профессиональное исполнение. Для безпроблемного запуска в любое, даже холодное время года, CS-352ES оснащена системой легкого пуска и цифровым управлением зажиганием.Обслуживание бензопилы ECHO CS 352ES не вызовет затруднений даже у людей не связанных с техникой. Компания Эхо всегда выгодно выделялась решениями, которые облегчают пользователям производить необходимые работы по обслуживанию этой техники. На пиле CS 352ES 14 верхняя крышка, закрывающая карбюратор, фильтр и свечное отверстие, установлена на современных крепких фиксаторах. Эти фиксаторы надежно удерживают крышку во время работы и позволяют, например, прочистить воздушный фильтр, не имея под рукой специнструмента.Отличные потребительские качества вкупе с невысокой ценой и великолепной надежностью делают бензопилу CS 352ES лидером по популярности и продажам в своем классе.

	Easy Start система легкого запускаОбеспечивает быстрый запуск, снижает усилие на пусковом шнуре.
	Специальное покрытие цилиндраУникальное покрытие стенок цилиндра Hard Chrome снижает износ и увеличивает срок службы двигателя.
	Прочные коленвал и шатунКованые коленвал и шатун обладают исключительной долговечностью и увеличивают срок службы бензопилы.
	Сцепление профессиональной конструкцииНадежное сцепление сделано трехсекционным для увеличения площади контакта.
	Фильтрация воздухаТрехступенчатая очистка, поступающего в карбюратор воздуха.
	Профессиональный масляный насос Масляный насос профессионального исполнения – металлический и связанный со сцеплением.

Технические характеристики Бензопилы Echo CS-352ES 14″: Мощность – 1,3 кВт/1,8 л.с. Объем двигателя – 34 куб. см Объем топливного бака – 0,25 л Объем масляного бака – 0,26 л Длина пильной шины – 35 см Шаг пильной цепи – 3/8 дюйма Ширина паза пильной шины – 1,3 мм Вес – 4 кг

Технические характеристики
Производитель	Echo
Тип бензопилы	бытовая
Мощность двигателя (кВт/л.с.)	1.3/ 1.8
Рабочий объем цилиндра (куб. см)	34
Длина шины (см)	35
Шаг цепи	3/8 1.3 мм
Количество звеньев в цепи	52
Емкость топливного бака (л)	0.25
Емкость маслянного бака (л)	0.26
Вес (без режущего оборудования), кг	4
Страна производитель	Япония
Гарантия	2 года

Преимущества и недостатки бензопилы

Исходя из сказанного делается вывод о надежном и долговечном инструменте, который отвечает высоким качеством сборки, материалов и узлов, имеет высокую производительность, отсутствием больших временных затрат для обслуживания.

Японские технологи являются мастерами точной механики, благодаря чему инструмент становится надежным и безотказным. Производитель закладывает огромный запас мощности и прочности в бензопилу Эхо 4200.

За все время существования, бензопила Echo CS-4200ES зарекомендовала себя с максимальным набором преимуществ, но, как и любое оборудование, она имеет степень износа и предел работы узлов и механизмов. И в данном случае потребитель сталкивается с заменой деталей. В этом заключается недостаток пилы. Если расходники (свеча, фильтр) можно без затруднений приобрести и заменить, то сервисное обслуживание в плане замены частей становится проблематичным. Оригиналы запасных частей, узлов и механизмов, а также их замена являются дорогостоящими. Также сервисные центры все больше предлагают аналоги, что значительно снижает качество, надежность и ресурс работы бензопилы.

Устройство карбюратора

Карбюратором называют механизм, который отвечает за подготовку смеси из топлива и воздуха, подающейся затем в цилиндр двигателя. У большинства бензопил карбюраторы очень похожи, поэтому и настройка их проходит одинаковым способом.

Главные конструктивные детали карбюратора на бензопиле:

• Алюминиевый корпус. Алюминий выбирают в качестве материала из-за его низкого веса. Бензопилы — инструмент, который постоянно нужно держать в руках и переносить, поэтому снижение веса инструмента — очень важная задача, стоящая перед производителем.
• Диффузор и воздушная заслонка, которые расположены на входе карбюратора.
• Жиклеры — клапаны, которые обеспечивают дозировку топлива, которое подается в карбюратор.
• Распылитель, который отвечает за впрыск топлива в камеру.
• Топливная камера.

Как настроить максимальные обороты бензопилы?

Чтобы изменить максимальные обороты, нужно взаимодействовать с винтом Н. Если закручивать винт, обороты будут становиться выше, а если откручивать — ниже. Как правило, наибольшее допустимое число оборотов двигателя колеблется в диапазоне 11500-15000 в минуту. Если попытаться работать с еще большим числом, начнется проблема с зажиганием. В таком случае, винт слегка откручивают.

Регулировка холостого хода

В первую очередь, нужно отыскать положение, в котором будут самые высокие холостые обороты, поворачивая винт L. Когда вы, с помощью тахометра, найдете это положение, нужно повернуть винт низких оборотов (L) на четверть (1/4) против направления часовой стрелки. Цепь бензопилы при этом может вращаться. Если это происходит, нужно откручивать винт холостого хода (Т) против направления часовой стрелки, пока цепь полностью не перестанет двигаться.

Echo CS 270WES 12” – конструкция и описание

Данная бензопила Echo оснащается улучшенной системой облегченного запуска, и доработанным инерционным тормозом.

В конструкцию модели также входит конденсаторное зажигание с цифровым устройством контроля. Другие характеристики пилы включают:

• Объем цилиндра – 27 см 3 ;
• Мощность модели – 1,16 л. с., или 850 Ватт;
• Объем масляного бачка – 155 мл;
• Эксплуатационная масса – 5,2 кг.

Этот агрегат успешно справляется с распиливанием небольших бревен и очисткой сада от сухих веток. Благодаря небольшим габаритам, пила с легкостью помещается в обыкновенную дорожную сумку.

Проверка ускорения

Если нажать на кнопку газа бензопилы, двигатель должен повысить количество оборотов. Это должно произойти достаточно быстро. Если инструмент медленно набирает обороты, нужно немного открутить винт L, не больше, чем на 1/8 оборота.

Когда настройка закончена, нужно повторно проверить работу бензопилы на холостых оборотах — двигатель должен исправно работать, а цепь — оставаться неподвижной. Если двигатель работает нестабильно или цепь двигается, нужно повторить регулировку, опустив этап базовой настройки.

Модельный ряд бензопил Echo

Бензопила Echo cs 361 wes

Echo cs 361 wes. Бензопила отличается компактными размерами и небольшим весом (3,8 кг). Владельцы инструмента отмечают отличную эргономику и сбалансированность корпуса, который выполнен из качественного пластика. Агрегат оборудован мощным, экономичным двигателем на 2,26 л.с, который развивает до 14 000 оборотов в минуту. Echo cs 361 wes идеально подойдет для заготовки и распиловки дров, выполнения других работ по хозяйству.

Бензопила Echo CS 270WES

Echo cs 270 wes. Еще одна компактная и легкая пила, относящаяся к бытовому классу. Инструмент поможет вам справиться с любыми видами хозяйственных работ, пригодится на рыбалке или во время загородного пикника. Бензопила приводится в движение мотором, мощностью 1,24 л.с, и комплектуется шиной на 30 сантиметров. Отметим наличие функции легкого пуска двигателя, эффективной системы виброгашения и отличной эргономики корпуса.

Бензопила Echo CS-3700ES

Echo cs 3700 wes. Полупрофессиональная пила с двигателем средней мощности (2,04 л.с). Инструмент предназначен для использования в домашнем хозяйстве. При помощи этой пилы вы сможете и дрова на зиму заготовить, и сарай отремонтировать, и садовые деревья обрезать. Агрегат комплектуется шиной на 40 сантиметров, что значительно расширяет его возможности. Модель производится на заводе в Японии.

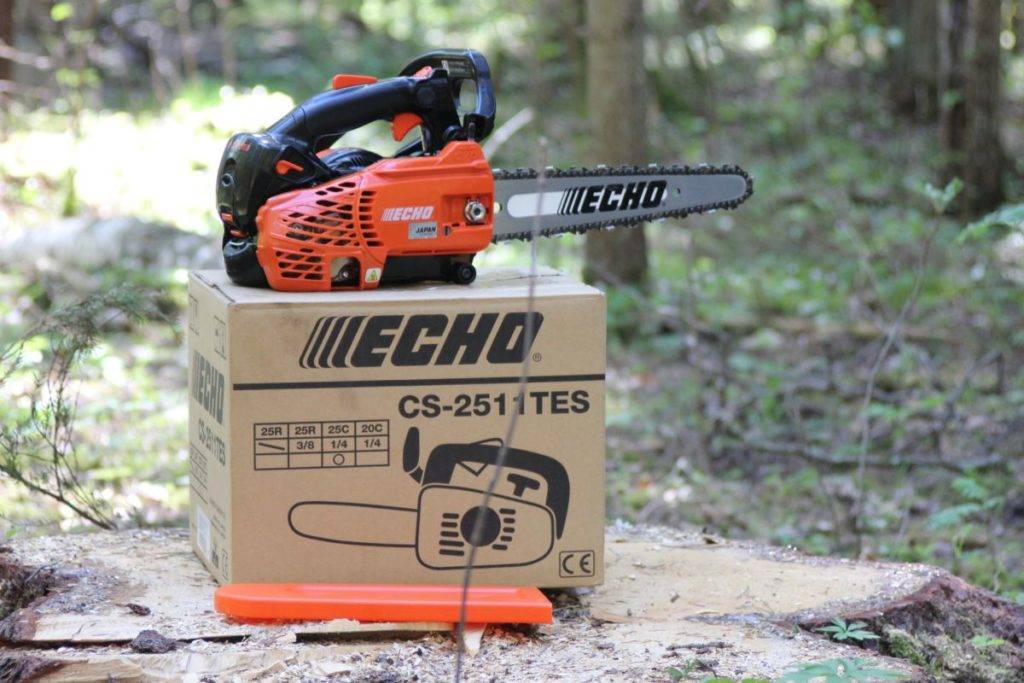

Echo cs 251 tes. Новинка в модельном ряду компании, самая легкая (до недавнего времени) в своем классе бензопила, ее вес всего 2,3 килограмма. При этом необходимо отметить внушительную, как для такого веса, мощность двигателя – 1,5 л.с. Модель имеет эргономичный корпус и компактные размеры (277x233x214), что позволяет использовать ее не только в домашнем хозяйстве, но и на рыбалке, на охоте, при выезде на загородные пикники. Немаловажным преимуществом этой бензопилы является то обстоятельство, что она собирается в Японии.

ECHO CS 251 1TES-

Echo cs 360 tes. Модель предназначена для бытового использования, оснащена двигателем на 2,2 л.с. и комплектуется 30-ти сантиметровой шиной и пильной цепью на 47 звеньев. Бензопила оборудована всеми вспомогательными функциями, которые повышают производительность инструмента, обеспечивают комфорт и безопасность оператора при работе.

Echo cs 4200 es. Полупрофессиональная модель приводится в движение двигателем, мощностью 2,57 л.с, комплектуется 38-ми сантиметровой шиной и цепью на 64 звена. Бензопила имеет усовершенствованную систему виброгашения на шести резиновых амортизаторах. Расход бензина уменьшается благодаря использованию системы очистки воздуха G-Force, а его запуск мотора упрощается благодаря функции ES-старт. Модель Echo cs 4200 es производится на заводе в Японии.

Бензопила Echo CS-680

Echo cs 680. Профессиональная бензопила, предназначенная для интенсивного использования. При ее помощи можно проводить валку деревьев среднего диаметра, распиливать бревна, производить строительные и ремонтные работы. Агрегат оснащен мощным двигателем на 4,7 л.с, который позволяет использовать направляющую шину, длиной в 45 сантиметров. Стоит отметить достаточно внушительный вес этой бензопилы – 8,11 килограммов.

Echo cs 510. Эта полупрофессиональная модель отлично подойдет как для сельского жителя, так и для использования в коммунальном хозяйстве. Бензопила оснащена достаточно мощным двигателем (3,54 л.с), имеет усовершенствованную систему амортизации, комплектуется 38-ми сантиметровой шиной и цепью на 64 звена. Отметим наличие на этой модели модернизированной системы очистки воздуха с армированным нейлоновым фильтром.

Бензопила ECHO CS-452ESX-15″

Echo CS-452ESX-15″. Высокопроизводительный инструмент, предназначенный для выполнения различных хозяйственных задач. В том числе заготовки больших объемов дров. Владельцы бензопилы отмечают ее надежность, выносливость и длительный срок службы. Агрегат приводится в движение двигателем средней мощности (3,07 л.с), комплектуется 38-ми сантиметровой шиной и пильной цепью на 66 звеньев.

Echo cs 352 es. Бытовая бензопила, предназначенная для использования в частных подворьях. Инструмент имеет относительно небольшой вес (4 кг. без пильной гарнитуры) и достаточно мощный двигатель (1,78 л.с). В настоящее время модель снята с производства.

Echo cs 550. Профессиональная модель, первая в линейке бензопила, которая оснащена дополнительной продувкой двигателя для увеличения его мощности и уменьшения количества вредных выбросов.

Echo CS 352ES 14” и CS 353ES 14” – конструктивные особенности пилы

Эти модели предназначены для регулярного использования в бытовых целях, а также на лесозаготовке.

Они обладают улучшенной конструкцией, в которую входит система автоматической подачи масла, устройство для гашения вибрации и инерционный тормоз. Среди других особенностей бензопил нужно выделить:

• Объем цилиндра – 34 см 3 ;
• Мощность модели – 2,12 и 2,1 л. с.;
• Емкость топливного бачка – 320 и 260 мл соответственно;
• Объем бака для масла – 200 и 250 мл соответственно;
• Эксплуатационный вес – 5,6 и 6,2 кг соответственно.

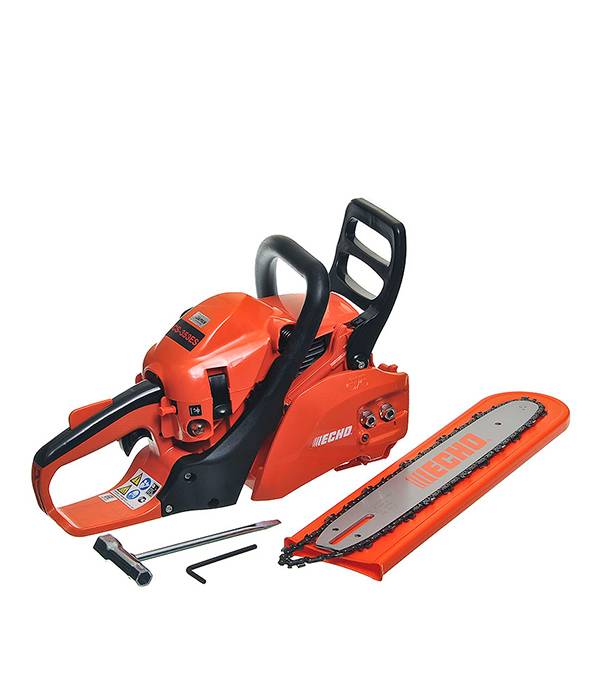

В комплект каждой пилы входит цепь, шина, прочный чехол, комбинированный ключ и документация.

Полупрофессиональные бензопилы

Данная категория бензопильного ассортимента характеризуется:

• использованием качественного и долговечного сырья;
• современных технологий их обработки, тщательной сборкой комплектующих;
• повышенной мощностью и производительностью.

Husqvarna 440Е

Открывает раздел обзора полупрофессиональных бензомоторных пил модель Husqvarna серии 440Е. Универсальный по многим параметрам инструмент стоимостью немногим более 14000 рублей, отличается от бюджетных аналогов:

• приводом от экономичного и экологически безопасного двигателя X-Torq мощностью 2,4 л.с;
• наличием системы лёгкого старта Smart Start;
• доработанным в плане надёжности праймером;
• встроенным в выключатель обратным режимом.

Простая в обслуживании и долговечная пила серии 440E отлично проявила себя при эксплуатации во всех уголках страны, включая регионы с суровым климатом.

→ КУПИТЬ ПО ЛУЧШЕЙ ЦЕНЕ

Efco 137

Бензопильная техника мирового лидера Эфко опередила многих конкурентов еще на старте. Пила модели 137 стоимостью от 10600 до 11000 рублей относится к категории лёгких и производительных инструментов общего назначения.

В достоинствах изделия:

• 35-кубовый двигатель с удлинённым ресурсом мощностью 2,2 л.с. и пильным агрегатом с направляющей шиной 410 мм;
• небольшой в пределах 4 кг вес и удобная для продолжительной работы эргономичная конфигурация корпуса, минимальные показатели шумового давления и вибрации;
• регулируемый маслонасос системы автоматизированной смазки гарнитуры;
• инерционный включатель механизма аварийного тормоза цепи;
• увеличенная полезная площадь фильтра воздухозаборника двигателя и разборный глушитель выхлопа.

→ КУПИТЬ ПО ЛУЧШЕЙ ЦЕНЕ

ECHO CS-260TES-10″

Полупрофессиональная пила японского производства по всем показателям не уступает аналогам ведущих европейских брендов. Функционал данной модели ориентирован на хозяйственные распиловочные работы и применение в садовых и лесопарковых технологиях.

12-дюймовая гарнитура активируется 1,23-сильным малолитражным двигателем, объёмом 27 см3. Наличие праймера и системы «ES-start» сводит сложности холодного запуска к минимуму.

В перечне преимуществ изделия:

• повышенный ресурс двигателя;
• двухступенчатая схема очистки воздуха;
• трёхсекционный механизм сцепления;
• присутствие узла крепления плечевого ремня;
• 5-летняя гарантия от производителя.

→ КУПИТЬ ПО ЛУЧШЕЙ ЦЕНЕ

Hitachi CS30EH

Модель полупрофессионального уровня по качеству и эффективности применения идентична лучшим разработкам европейских и азиатских производителей. Универсальная пила серии CS30EH предназначена для небольших по объёму домашних и строительно-монтажных распиловочных работ.

Инструмент с собственной массой 3,4 кг оснащён 34-кубовым двухтактным бензомоторным приводом, мощностью 1,8 л.с. В комплекте- компактная и удобная для работы в труднодоступных местах 14-ти дюймовая профессиональная гарнитура. Стоимость в 21000 тысячу руб. на 100% отвечает качеству пилы и уровню ее технической оснастки.

→ КУПИТЬ ПО ЛУЧШЕЙ ЦЕНЕ

Makita EA3203S40B

В производстве конкурентоспособной бензопильной техники высокого класса реализует свою деятельность известная качеством своей продукции компания Макита. Одна из самых удачных разработок — бензомоторная пила серии EA3203S40B.

Инструмент в диапазоне цен от 11200 до 11600 рублей работает от малолитражного бензомоторного привода мощностью 1,81 л.с. Благодаря высоким тяговым характеристикам двигателя обеспечивается производительная работа профессионального 16-ти дюймового пильного механизма.

Периодически обновляемый рейтинг полупрофессиональных бензопил данного бренда на протяжении последних лет имеет тенденцию к стабильному росту.

→ КУПИТЬ ПО ЛУЧШЕЙ ЦЕНЕ

STIHL MS 180 C-BE

Особым спросом на отечественном и европейском рынках бензопильного оборудования пользуется продукция компании Штиль. В списке наиболее популярных и востребованных разработок — модель серии MS 180 C-BE.

Конструкция пилы включает в себя надёжный и стабильный в работе двигатель с рабочим литражом 32 см3 и мощностью 2 л.с. реализующий полноценную активацию привода штатного пильного агрегата длиной 400 мм. Конструкционные нюансы — система лёгкого старта, удобный доступ к внутренним системам, агрегатам и механизму натяжения цепи.

→ КУПИТЬ ПО ЛУЧШЕЙ ЦЕНЕ

Бензопила Echo Регулировка Карбюратора

Японские бензопилы Эхо — на мировом рынке с 1947г.

Бензопилы являются особенным видом спецтехники, которые пользуются заслуженной популярностью у потребителя. На современном рынке существует величавое огромное количество их вариантов, и это не умопомрачительно, ведь запросы людей совсем различные, и чтоб сполна их удовлетворить приходится создавать все новые и новые варианты продукции. Читайте про выбор модели бензопилы.

Японская бензопила echo сейчас считается одним из лучших «ответов» легендарному Штилю, который за последние десятилетия набрал мистической популярности.

Ее отличительные особенности нереально не увидеть, а преимущественные технические характеристики совместно с прибыльной ценой делают ее очень симпатичным вариантом для покупки. Забегая наперед отметим, что стоимость на одну из самых фаворитных моделей бензопилы эхо 3500 равна 8000-10000 рублей.

Коротко о производителе

Компания, которая занялась произведение отменных бензопил последнего поколения – это Kyoritsu Noki Company Limited. Она начала свою деятельность еще в 1947г., а самая 1-ая пила была ней выпущена спустя много времени, аж в 1963 г. и имела заглавие EchoCS-80.

1971 стал знаменательным для развития данного бренда. В это время компания изменила свое название и отныне начала именоваться как KioritzCorporation. Первая пила, выпущенная под данным брендом – это профессиональный агрегат CS-302, отличающийся маленькими габаритами.

Начиная с 78-го года минувшего века данная компания стала именоваться коротко и престижно – ECHO. Эта инкорпорация стала быстро набирать популярность и завоевала доверие клиентов по всему миру.

На сегодняшний день эта компания стала частью огромнейшей мировой корпорации под названием Yamabiko.

Не заводится бензопила Echo.Ремонт карбюратора,регулировка карбюратора.

How to Fix a Chainsaw Carburetor Не заводится бензопила Echo. Запчасти Ремонт карбюратора .

Регулировка карбюратора

Что и говорить, регулировка карбюратора бензопилы эхо – это один из важных вопросов, который крайне интересует владельцев данного устройства. Чтобы разобраться в его тонкостях предлагаем следующую информацию.

На карбюраторе есть 3 винта регулировки:

• L – это винт отвечающий за низкие обороты;
• H – это винт отвечающий за высокие обороты;
• Т – это винт, который отвечает за регулировку холостого хода бензопилы.

Главная регулировка производится заводом-изготовителем. Как правило, сам карбюратор на заводе настраиваю на прием дорогой и качественной смеси, и заводская регулировка обязательно должна быть сохранена на первых рабочих часах. Далее можно самостоятельно провести точную регулировку, которая поможет вашему карбюратору включиться в нормальный режим работы.

Сначала когда идет вращение холостого хода цепи нужно плавно проворачивать Т-винт (только против часовой стрелки), и делать это до той поры, пока ход цепи не станет.

Эти регулировочные манипуляции стоит реализовывать исключительно в состоянии холостого хода, предварительно разогрев систему. Порядок регулировки винтов неизменен: сначала идет регулировка L-винта, затем H и Т.

Изначально надо найти самые большие холостые обороты цепи и в этом положении плавно повернуть Л винт в направлении часовой стрелки. Далее плавно повернуть этот же винт примерно на четверть оборотов в противоположном направлении.

Регуляция Н-винта будет влиять на частоту и мощность произведения оборотов.

После того, как двигатель системы будет прогрет, нужно будет на всем ходу на протяжении 10 секунд поворачивать Н-винт на четверть оборота в направлении против часовой стрелки.

По звуку в результате двигатель обязан работать как четырехтактный.

Эхо 350

Эта бензопила обладает отличными свойствами, позволяющими ей конкурировать с популярными моделями современного рынка.

Она обладает встроенным праймером – особым насосом, отвечающим за накачку топлива, а также устройством отвечающим за легкий запуск агрегата. К ее основными преимуществам смело можно отнести техническое совершенство, оптимальное соотношение веса и удельной мощности.

Огромный объем ее двигателя также выгодное преимущество перед конкурентами. Одним из небольших недостатков является неидеальное сервисное обслуживание, которое практически отсутствует в маленьких городах и отдаленных регионах.

Технические характеристики:

Источник

Модельный ряд цепных бензопил Eco

В компании уделяют значительное внимание производству цепных бензопил. Сегодня в модельном ряду представлено свыше десяти инструментов, которые отличаются по своим техническим и эксплуатационным характеристикам, назначению и цене. Познакомиться с наиболее популярными моделями вы сможете в нашем обзоре

Познакомиться с наиболее популярными моделями вы сможете в нашем обзоре.

Eco CSP 264

Бензопила ECO CSP-264 Мощная бензопила, которая может использоваться не только для выполнения различных хозяйственных, ремонтных и строительных работ, но и при непрофессиональной валке леса. Агрегат приводится в движение двухтактным двигателем на 3,5 л.с. комплектуется фирменной пильной гарнитурой (направляющая шина – 20″, цепь – 76 звеньев). Отметим, что мотопила адаптирована для работы в разных климатических условиях, запуск холодного двигателя облегчается при помощи праймерика. Не позабыл производитель установить на агрегат современный стартер с интегрированной функцией Easy Start и механизмом плавного возврата троса.

Модель Eco CSP 264 оборудована всеми современными системами, повышающими комфорт и безопасность оператора. В своих отзывах владельцы инструмента, отмечают качественную работу антивибрационной системы и удачное расположение органов управления.

Eco CSP 253

Эта полупрофессиональная модель используется как в частных подворьях, так и работниками лесного хозяйства, коммунальных и спасательных служб. Агрегат оснащен достаточно мощным двигателем (3,4 л.с), с рабочим объемом 52 см3, который позволяет распиливать древесину с максимальной скоростью 17,3 м/с. Пила комплектуется 500-миллиметровой направляющей шиной и пильной цепью на 76 звеньев, З8 из которых режущие. Модель оснащена системой плавного запуска, праймериком для подкачки топлива и адаптирована для работы в условиях разных температур.

Бензопила Eco CSP 253

Владельцы инструмента, в своих отзывах, отмечают безупречную работу системы гашения вибрации, удобное расположение инструментов управления и высокую производительность пилы.

Eco CSP 220

Еще одна полупрофессиональная модель, предназначенная для использования как в домашнем хозяйстве, так и в промышленных целях. Инструмент приводится в движение двухтактным двигателем, мощностью 3,0 лошадиные силы, комплектуется 40-ка сантиметровой направляющей шиной и фирменной цепью с шагом 3/8″.

Бензопила ECO CSP-220

Модель практична в обслуживании и удобна в использовании, неприхотлива к топливно-смазочным материалам и при этом достаточно экономичная. Пила снабжена эффективной системой гашения вибрации, инерционным тормозом остановки цепи с двойной инициацией и металлическим упором. Также отметим эргономичный, хорошо сбалансированный корпус, изготовленный из высококачественного ударопрочного пластика.

Назначение бензопилы Echo CS 353 ES и технические характеристики

Echo 353 позиционируется как инструмент для фермеров и предназначен для пиления древесины. Использование для распила недревесных материалов запрещается.

• Тип: двухтактный с воздушным охлаждением
• Рабочий объём: 34 см 3
• Мощность 1,59 кВт
• Рекомендуемая частота холостого хода: 3000 об/мин
• Максимальная частота работы двигателя с режущей гарнитурой: 13500 об/мин
• Тип: Конденсаторное зажигание
• Применяемый тип свечей зажигания: NGK BPMR8Y
• Межэлектродное расстояние: 0,6–0,7 мм
• Ёмкость топливного резервуара: 0,25л
• Объемное бензино–масляное соотношение: 50 к 1
• Рекомендуемый бензин: с октановым числом не ниже 89. Нельзя использовать бензин с метиловым спиртом и м этилового спирта более 10%.
• Ёмкость резервуара: 0,26 л
• Тип масла: класса Премиум для пильных цепей; в течение непродолжительного времени допускается использование моторного масла типа SAE 10 зимой и SAE 30 летом.
• Длина шины: 300 или 250 мм
• Шаг цепи: 0,375 дюйма

Эргономические характеристики

• Уровень создаваемого шума: 115 дБ
• Масса ”сухой” бензопилы без шины и цепи: 4,0 кг

На этом этапе отметим 3 особенности. Во-первых, нестандартная цепь; у большинства производителей шаг цепи составляет 0,325 дюйма. Во-вторых, не совсем обычное для бензопил значение калильного числа свечи. Подавляющее число моделей используют свечи с калильным числом 6 или 7 (в линейке компании NGK), а у Echo cs 353 более “холодная” свеча со значением 8. В-третьих, согласно заявленным данным это очень неприхотливый к эксплуатационным жидкостям инструмент.

Достоинства: Лёгкая, мощная, удобная в работе. Не шумная. Ни разу не ломалась, два раза чистил нагар на свече.

Недостатки: Не видно уровня бензина в баке.

Достоинства: Echo 353 — Мощная пила, которая хорошо пилит на средних оборотах. Отличный расход. Поломок не было.

Недостатки: Не обнаружены.

Регулировка карбюратора бензопилы Эхо

Бензоинструменты Echo достаточно просты в эксплуатации и обслуживании. Но иногда возникает необходимость настроить карбюратор.

На японском инструменте три регулируемых винта:

1. L для регулировки силовой установки на низких оборотах;
2. H для настройки мотора на высоких оборотах;
3. T для регулировки холостых оборотов.

Настроить карбюратор можно своими руками в домашних условиях. Порядок действий:

1. Бензопила запускается для прогревания мотора;
2. При движении цепи на шине винт Т поворачивается против часовой стрелки до остановки цепи;
3. Винт L выкручивается по часовой стрелке до максимума, после поворачивается на четверть оборота в другую сторону;
4. Зажимается курок газа, винт Н поворачивается на четверть оборота против часовой стрелки;
5. Бензопила снова запускается на несколько секунд. На холостом ходу цепь на шине не должна вращаться – это показатель корректной настройки карбюратора.

Владельцы цепных пил могут столкнуться и с другими неисправностями:

• Двигатель не заводится;
• Мотор работает с перебоями;
• Двигатель сразу перегревается;
• Увеличенное количество выхлопных газов при сниженной мощности.

Причины, указывающие на неисправность силовой установки. Зачастую в этом случае необходима замена поршневой группы. Инструмент разбирается для извлечения повреждённых поршней. После установки новых запчастей бензопила снова собирается.

Производитель предлагает большой ассортимент агрегатов с различными техническими и эксплуатационными параметрами. Они обладают схожей конструкцией, но с разными возможностями.

Плюсы и минусы

Плюсы:

1. Кованый коленвал.
2. Работа в условиях сильных морозов обеспечивается подогревом карбюратора, имеющего 2 режима (лето/зима), и системой электронного бесконтактного зажигания.
3. Высокие возможности эксплуатации при сравнительно небольшой стоимости бензопилы.
4. Цилиндро — поршневая группа Echo CS 3700 защищена специальным хромированным покрытием, которое качественно продлевает срок ее службы, предотвращая появление коррозии.
5. Наличие традиционной для инструментов данной марки системы ES-старт, служащей для облегчения запуска.
6. Уменьшение времени на чистку за счет легкого снятия крышки воздушного фильтра (фильтр многоразовый, выполнен из нейлона).
7. Очистка воздуха производится в три ступени: сначала удаляются опилки и крупный мусор, затем происходит очищение от маленьких частиц, а в завершение — очищение пыльных остатков.
8. Удобство захвата ручек и корпуса.
9. Пониженный уровень вибрации при хорошей балансировке (значительно снижающая вибрационный уровень система амортизации включает в себя шесть резиновых амортизаторов).
10. Японская сборка.
11. Осуществление более удобного и эффективного пиления благодаря зубчатому упору, входящему в комплектацию инструмента.
12. Ключевой натяжитель цепи, присутствующий бензопиле Echo CS 3700ES, является более надежной конструкцией, нежели бесключевой аналог.
13. Крепкий зубчатый упор в комплекте и сменный венец ведущей звездочки.
14. Выполнение верхней ручки пилы из металлической трубы (обычно используется пластмасса), оправленной резиной, что дает лучший контроль над инструментом.
15. Трехсекционное сцепление.

Минусы:

1. Возможные трудности с поиском запчастей и расходников.
2. Отсутствие зрительного контроля уровней рабочих жидкостей.
3. Карбюратор бензопилы Echo CS 3700 ES из-за низкого качества топлива иногда работает не так стабильно, как на Штилях.

Достоинств у бензопилы существенно больше нежели минусов. Это позволяет понять, за что инструмент полюбили не только «дачники», но и работники лесной промышленности.

Основные характеристики бензопилы

В рабочее состояние бензопила приводится двухтактным двигателем с воздушным охлаждением. Его объем составляет 34 см3, мощность – 1600 Вт или 2,1 л. с. Двигатель заводится конденсаторной системой зажигания. Тип свечей зажигания — NGK BPMR8Y.

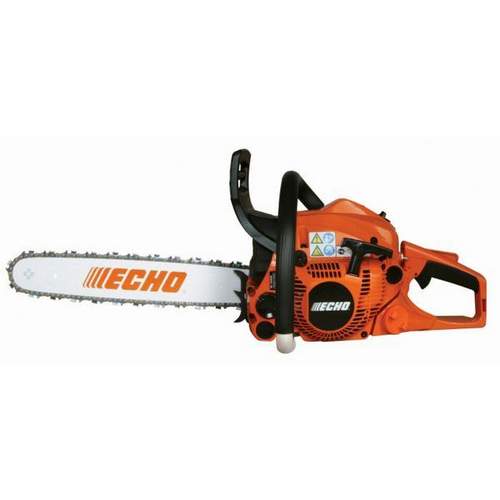

Характеристика Echo CS-353ES

Емкость топливного резервуара составляет 0,25 л. В бак заливается бензин с октановым числом не ниже 89. В качестве топлива запрещено использовать бензин, содержащий метанол или более 10% этанола. Бензин используется в сочетании с маслом в соотношении 50:1.

В процессе эксплуатации цепь на шине должна постоянно смазываться маслом, которое заливается в отдельный резервуар емкостью 0,26 л. Для смазки цепи на шине используется масло класса Премиум, предназначенное для пильных цепей. При отсутствии такового допускается использование при отрицательных температурах масла типа SAE 10, а при положительных – SAE 30. Но применять их можно совсем недолго.

Характеристики режущей гарнитуры:

• шина длиной 30 см;
• цепь с шагом 0,375 дюйма.

Эта модель бензопилы выпускается в двух вариациях – Echo 353ES и 353ES-14. Последняя модель имеет шину шириной 35 см. Увеличенный размер шины позволяет повысить эффективность и производительность работ.

Бензопила Echo CS-353ES обладает небольшой массой. Без шины и цепи ее вес составляет всего 4 кг. Уровень создаваемого шума не превышает 115 дБ.

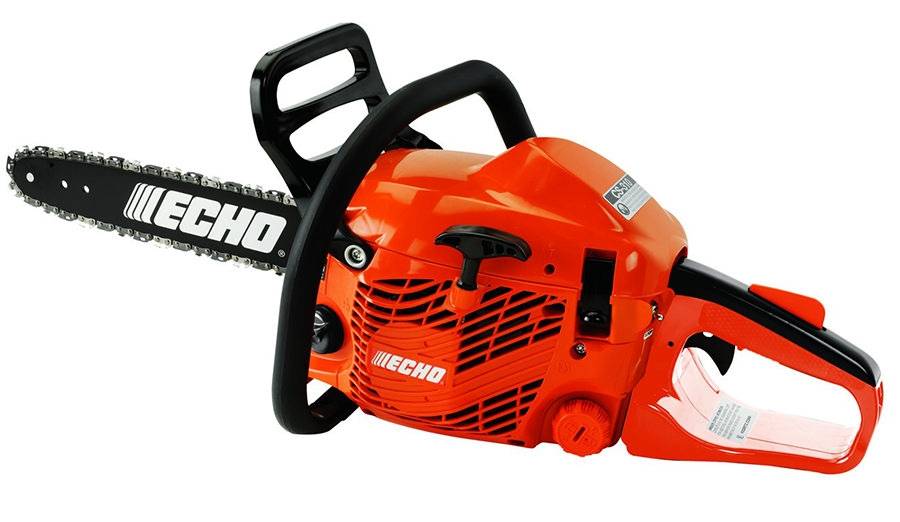

Бензопила Echo CS-353 ES-14

Описание процесса

Если карбюратор бензопилы не отрегулирован, и запустить бензопилу не возможно, то настройку начинают с установки винтов (L) и (H) в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания. После чего, необходимо запустить двигатель, дать немного поработать и нагреться. Следующий этап — настройка режима низких оборотов. Оптимальной работы двигателя на «низах» можно добиться регулировкой винта (L) и холостого хода (T). Для этого, сначала винт (L) закручивается до получения максимальных оборотов двигателя, после отпускается на 1/4, а винтом (T) приводятся в норму холостой ход.

После настройки работы на «низах» проводится регулировка тяги и максимальных оборотов двигателя. Для этого медленно закручивают винт (H) и по показаниям электронного тахометра проверяют обороты.

допускать превышения максимальных оборотов двигателя, заявленных производителем, недопустимо.

Важным этапом является проверка пилы на всех режимах работы после его регулировки, для этого нужно дать бензопиле остыть, после чего запускать по алгоритму запуска холодного инструмента. Если пила нормально запустилась и работает на холостом ходу ровно, нужно проверить, как она пилит. Если в процессе проверки обнаружены недостатки в мощности бензопилы, то необходимо повторить регулировку винта (H) выкручивая его и проверяя тягу в работе.

потеря тяги на максимальных оборотах, рекомендованных производителем, является показателем износа ЦПГ или плохого качества топлива.

Бензопила Echo CS-450 – комплектация модели

Эта модель обладает легкостью бытового и производительностью полупрофессионального бензоинструмента. Пила хорошо подходит для заготовки небольших поленьев для зимнего отопления, нерегулярного роспуска бревен на доски, а также удаления крупных диких кустарников.

В фирменную комплектацию пилы включен мощный бензиновый ДВС, вентилируемый стартер и эффективна система зажигания, которая безотказно срабатывает практически при любых погодных условиях. Сцепление модели – 1-рычажное, изготовленное из устойчивого к коррозии металлического сплава.

Для нормализации температуры работающего мотора производитель оборудовал пилу доработанной системой охлаждения, работающей по принципу центрифуги. Во время эксплуатации инструмента воздушные массы втягиваются двигателем и равномерно распределяются на все его движущиеся детали.

Параметры этой цепной бензопилы Echo включают:

• мощность ДВС – 2,58 л. с./1,9 кВт;
• объем цилиндра 45 см3;
• топливный/масляный резервуар – 450/280 мл;
• длина шины – 30–35 см;
• уровень шума – 110 дБ.

В рыночный комплект поставки этой модели входит фирменная документация, универсальный ключ для самостоятельной сборки, шина и цепь. В комплектацию инструмента может быть включена сумка для бензопилы Echo и масло для 2-тактных двигателей.
