Классификация по химическому составу
В данной группе сталь делится на классы в зависимости от процентного содержания в ее сплаве углерода. Бывают:
- Низкоуглеродистая или малоуглеродистая. Содержание углерода менее 0,3%.
- Среднеуглеродистые. Содержание углерода от 0,3% до 0,7%.
- Высокоуглеродистые. Содержание углерода более 0,7%.
Чистой стали не бывает. Для того чтобы сплав был более крепким и имел необходимые качества, ее легируют, т. е. добавляют легирующие элементы: натрий, хлор, никель, молибден, вольфрам, алюминий и др.
В легированной стали классификация по химическому составу всегда определяется процентом содержания вышеперечисленных легирующих элементов.
Применение
Широкое применение сталь СТ 20 получила в различных отраслях промышленности
- Машиностроение. Стальные элементы используются в качестве получения шестерней, муфт соединительного характера и элементов червячных пар. Из них получаются первоклассные приспособления для крепежа, а также соединительные детали в виде валов и кронштейнов.
- Трубопроводная отрасль по изготовлению арматуры.
- Строительство. Благодаря ряду ценных характеристик данного вида стали, ее применяют для производства металлоконструкций.
Важно. Прекрасная характеристики крепления во время спаивания, невысокая стоимость и невероятная прочность делают доступным использование стальных элементов в работе несущих конструкций в виде ферм, перекладин поперечного вида и стоек. Отлично получаются крепежные детали и элементы подобного характера (гайки, болты и прочие подобные детали)
Отлично получаются крепежные детали и элементы подобного характера (гайки, болты и прочие подобные детали).
ОБОРУДОВАНИЕ
2.1. Прибор для определения плотности состоит из двух основных частей: весов с разновесами с погрешностью не более 0,001 г, разновесы должны иметь плотность не ниже 7 г/см; устройства для взвешивания в воде, состоящего из сосуда с жидкостью и проволоки или корзинки для погружения образца в жидкость (приложение 1). Проволока из некорродирующего материала для подвешивания образца к коромыслу весов диаметром не более 0,25 мм. Корзинка должна быть изготовлена из такой же проволоки. (Измененная редакция, Изм. N 1).
2.2. В качестве жидкости для взвешивания применяют дистиллированную или деионизированную и предпочтительно дегазированную воду, к которой добавляют одну или две капли вещества для улучшения смачиваемости. Допускается применение других жидкостей, если их плотность в установленном для испытания интервале температур известна до четвертого знака после запятой. (Введен дополнительно, Изм. N 1).
Диапазон плотностей в природе [ править | править код ]
Для различных природных объектов плотность меняется в очень широком диапазоне.
- Самую низкую плотность имеет межгалактическая среда (2·10 −31 —5·10 −31 кг/м³, без учёта тёмной материи) .
- Плотность межзвёздной среды приблизительно равна 10 −23 —10 −21 кг/м³.
- Средняя плотность красных гигантов в пределах их фотосфер много меньше, чем у Солнца — из-за того, что их радиус в сотни раз больше при сравнимой массе.
- Плотность газообразного водорода (самого лёгкого газа) при нормальных условиях равна 0,0899 кг/м³.
- Плотность сухого воздуха при нормальных условиях составляет 1,293 кг/м³.
- Один из самых тяжёлых газов, гексафторид вольфрама, примерно в 10 раз тяжелее воздуха (12,9 кг/м³ при +20 °C)
- Жидкий водород при атмосферном давлении и температуре −253 °C имеет плотность 70 кг/м³.
- Плотность жидкого гелия при атмосферном давлении равна 130 кг/м³.
- Усреднённая плотность тела человека от 940—990 кг/м³ при полном вдохе, до 1010—1070 кг/м³ при полном выдохе.
- Плотность пресной воды при 4 °C 1000 кг/м³.
- Средняя плотность Солнца в пределах фотосферы около 1410 кг/м³, примерно в 1,4 раза выше плотности воды.
- Гранит имеет плотность 2600 кг/м³.
- Средняя плотность Земли равна 5520 кг/м³.
- Плотность железа равна 7874 кг/м³.
- Плотность металлического урана 19100 кг/м³.
- Плотность атомных ядер приблизительно 2·10 17 кг/м³.
- Теоретически верхняя граница плотности по современным физическим представлениям это планковская плотность 5,1⋅10 96 кг/м³.
Особенности механической обработки
Режущий инструмент для фрезерования и точения СТ3 выполняется из твердых сплавов Т5К10 и ВК8. Стали Р6М5 и Р18 задействуют для изготовления метчиков и плашек, которыми выполняют внутреннюю и наружную резьбу на СТ3. Когда эта сталь обрабатывается на токарно-фрезерных станках, следует пользоваться Эмульсолом либо иными водоэмульсионными СОЖ. Если резьба нарезается вручную, для облегчения работы рекомендуется пользоваться касторовым маслом.
На то, с какой скоростью будет производиться обработка, влияют свойства самой стали (расчетное сопротивление, допускаемое напряжение, магнитная проницаемость), тип обработки и технические параметры станочного оборудования. На токарных станках допустимо вращать шпиндель со скоростью до 700 оборотов в минуту.
Метод 1. Определение плотности
Применяют для определения плотности жидкостей с точностью до ± 0,001 г/cм3 с помощью пикнометра.
Чистый сухой пикнометр взвешивают с точностью до 0,0002 г, заполняют с помощью маленькой воронки водой очищенной немного выше метки, закрывают пробкой и выдерживают в течение 20 мин в термостате при температуре (20 ± 0,1) ºС. При этой температуре уровень воды в пикнометре доводят до метки, отбирая излишек воды при помощи пипетки или свернутой в трубку полоски фильтровальной бумаги. Пикнометр снова закрывают пробкой и выдерживают в термостате еще 10 мин. Затем пикнометр вынимают из термостата, проверяют положение мениска воды, который должен находиться на уровне метки. Вытирают фильтровальной бумагой внутреннюю поверхность горлышка и весь пикнометр снаружи, закрывают пробкой. Выдерживают пикнометр под стеклом аналитических весов в течение 10 мин и взвешивают с той же точностью.
Пикнометр освобождают от воды, высушивают, ополаскивая последовательно спиртом и эфиром (сушить пикнометр нагреванием не допускается), удаляют остатки эфира продуванием воздуха, заполняют пикнометр испытуемой жидкостью и проводят те же операции, что и с водой.
Плотность с20 (г/см3) вычисляют по формуле:
где
m – масса пустого пикнометра, г;
m1 – масса пикнометра с водой очищенной, г;
m2 – масса пикнометра с испытуемой жидкостью, г;
0,99703 – значение плотности воды при 20 °С, г/см3 (с учетом плотности воздуха);
0,0012 – значение плотности воздуха при 20 °С и барометрическом давлении 101,1 кПа (760 мм рт. ст.).
Сталь марки 45: применение
Сталь 45 марки широко используется в промышленности, в частности, она идет на изготовление валов (распределительных и коленчатых), шестерней, блиндажей, шпинделей, кулачков, цилиндров и т.п. 45-й металл позволяет получать нормализованные, улучшаемые поверхности, для которых характерна повышенная прочность. При необходимости на порядок улучшить характеристики готовых изделий технологи применяют металл марки 45, легированный хромом – 45х (доля хрома 0,8-1,1%), или литейную сталь 45л.
Сталь 45 считается материалом трудносвариваемым, однако ему не свойственна отпускная хрупкость. Это достаточно весомый фактор при создании конструкций сложных форм и конфигураций. Сварка данного металла производится 2 способами: КТС и РДС.
Механические и технологические характеристики стали
Очень тяжело определить конкретные физические и механические свойства стали, поскольку число ее видов разнообразно ввиду различного состава и термической обработки, которые позволяют создавать материалы с широким разнообразием химических и механических характеристик. Такое разнообразие привело к тому, что производство этих материалов и их обработку начали выделять в отдельную отрасль металлургии — черную металлургию, отличающуюся от цветной металлургии. Однако общие свойства для стали привести можно, они представлены в списке ниже.
- Объемный вес стали, то есть масса 1 м³, составляет 7850 кг. Плотность стали г см3 составляет, таким образом, 7,85.
- В зависимости от температуры материал можно гнуть, вытягивать и плавить.
- Температура плавления зависит от типа сплава и процентного содержания добавок. Так, чистое железо плавится при температуре 1510 °C, в свою очередь, сталь имеет точку плавления, равную 1375 °C, которая увеличивается по мере увеличения процентного содержания углерода и других элементов в ней (исключение составляют эвтектики, плавящиеся при более низких температурах). Быстрорежущая сталь плавится при температуре 1650 °C.
- Кипит материал при температуре 3000 °C.
- Это стойкий к деформациям материал, твердость которого повышается при добавлении других элементов.
- Обладает относительной ковкостью (с помощью него можно получать тонкие нити путем волочения — проволоку), а также пластичностью (можно получать плоские металлические листы толщиной 0,12—0,50 мм — жесть, которая обычно покрывается оловом для предотвращения окисления).
- Перед использованием термического воздействия сплав проходит механическую обработку.
- Некоторые композиты обладают памятью формы и деформируются на величину, превосходящую предел текучести.
- Твердость стали варьируется между твердостью железа и твердостью структур, которые получаются с помощью термических и химических процессов. Среди них наиболее известной является закалка, применяемая к материалам с высоким содержанием углерода. Высокая поверхностная твердость стали позволяет ее использовать в качестве режущего инструмента. Для получения этой характеристики, которая сохраняется до высоких температур, в сталь добавляют хром, вольфрам, молибден и ванадий. Измеряют твердость металла по бринеллю, викерсу и роквеллу.
- Обладает хорошими литейными свойствами.
- Способность подвергаться коррозии является одним из основных недостатков стали, поскольку окисленное железо увеличивается в объеме и приводит к возникновению трещин на поверхности, что, в свою очередь, еще сильнее ускоряет процесс разрушения. Традиционно металл защищали от коррозии с помощью различных поверхностных обработок. Кроме того, некоторые составы стали устойчивы к окислению, например, нержавеющие материалы.
- Обладает высокой электропроводностью, которая не сильно изменяется в зависимости от состава сплава. В воздушных линиях электропередач чаще всего используют алюминиевые проводники, которые покрываются стальной рубашкой. Последняя обеспечивает необходимую механическую прочность проводам, а также способствует более дешевому их производству.
- Используется для производства искусственных постоянных магнитов, поскольку намагниченная сталь не теряет свою магнитную способность до определенной температуры. При этом структура стали феррит обладает магнитными свойствами, в то время как структура аустенит не является магнитной. Магниты на основе стали для стабилизации структуры феррита содержат, как правило, около 10% никеля и хрома.
- С увеличением температуры изделие из этого материала увеличивает свою длину. Поэтому если в той или иной конструкции существуют степени свободы, то тепловое расширение не является проблемой, если же таких степеней свободы не существует, то расширение стали приведет к появлению дополнительных напряжений, которые нужно учитывать. Коэффициент теплового расширения стали близок к таковому для бетона. Этот факт делает возможным их совместное использование в конструкциях различного типа, такой материал получил название железобетон.
- Это негорючий материал, однако его фундаментальные механические свойства быстро ухудшаются под воздействием открытого огня.
pu=m/Va
где m — масса материала, Va — объем материала в плотном состоянии.

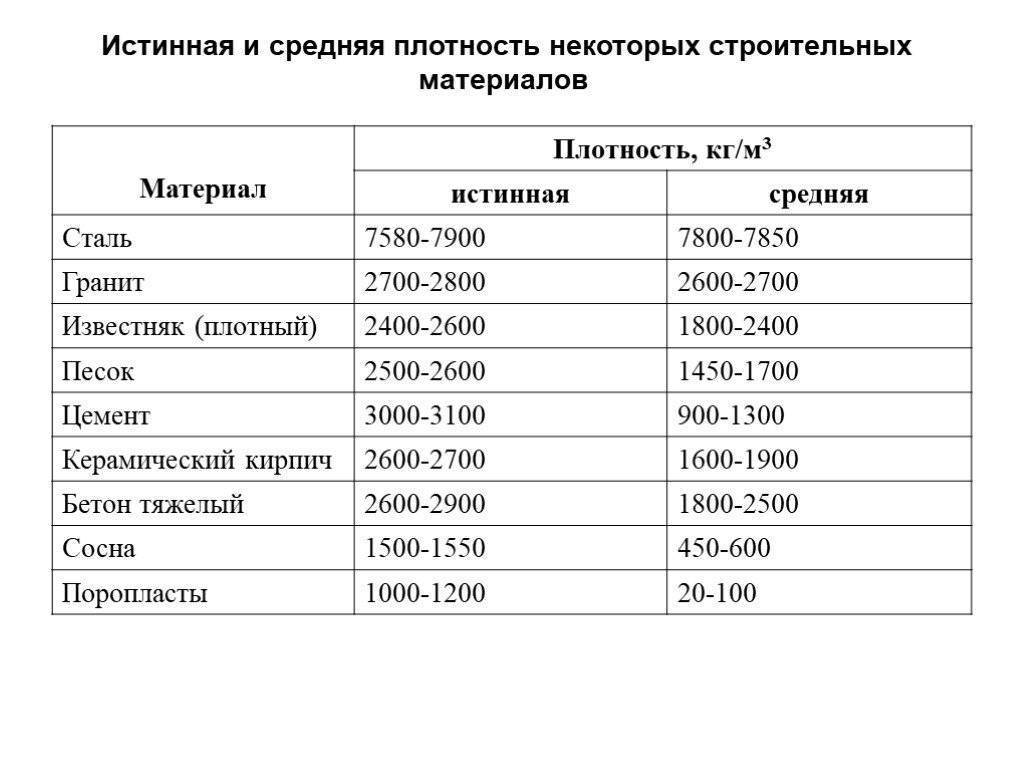

Истинная плотность каждого материала — постоянная физическая характеристика, которая не может быть изменена без изменения его химического состава или молекулярной структуры.
Истинная плотность гранита 2,9 г/см3, стали — 7,85 г/см3, древесины — в среднем 1,6 г/см3. Так как большинство строительных материалов являются пористыми, то истинная плотность имеет для их оценки вспомогательное значение. Чаще пользуются другой характеристикой — средней плотностью.
Средней плотностью, pc называется масса единицы объема материала в естественном состоянии, т. е. вместе с порами и содержащейся в них влагой. Средняя плотность пористого материала, как правило, меньше истинной. Отдельные материалы, такие как сталь, стекло, битум, а также жидкие, имеют практически одинаковые истинную и среднюю плотности. Среднюю плотность вычисляют по формуле:

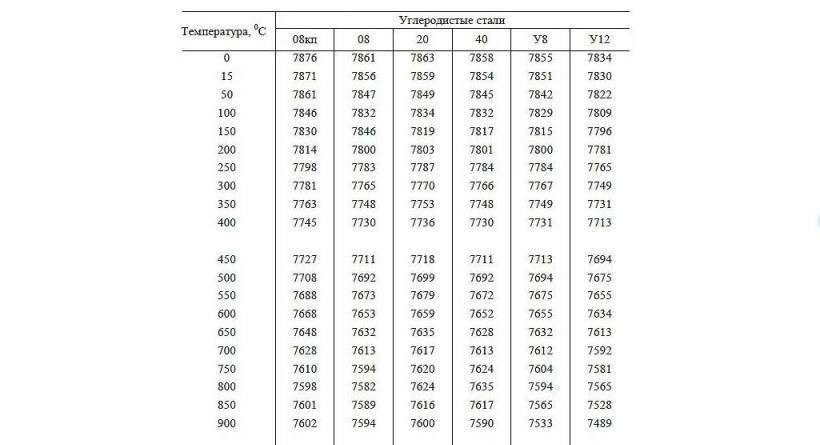

Плотность металлов
Таблица плотности ρ материалов г/см3 (кг/дм3) и коэффициентов К = ρ/7.85*
* Согласно данным справочника П.М. Поливанов, Е.П. Поливанова. Таблицы для расчета массы деталей и материалов: Справочник. 13-е издание, 2006 г. (переработанное в соответсвие с ГОСТами).
| Наименование группы | Наименование материала, марка | ρ | К |
| ЧИСТЫЕ МЕТАЛЛЫ | |||
| Чистые металлы | Алюминий | 2,7 | 0,34 |
| Бериллий | 1,84 | 0,23 | |
| Ванадий | 6,5-7,1 | 0,83-0,90 | |
| Висмут | 9,8 | 1,24 | |
| Вольфрам | 19,3 | 2,45 | |
| Галлий | 5,91 | 0,75 | |
| Гафний | 13,09 | 1,66 | |
| Германий | 5,33 | 0,68 | |
| Золото | 19,32 | 2,45 | |
| Индий | 7,36 | 0,93 | |
| Иридий | 22,4 | 2,84 | |
| Кадмий | 8,64 | 1,10 | |
| Кобальт | 8,9 | 1,13 | |
| Кремний | 2,55 | 0,32 | |
| Литий | 0,53 | 0,07 | |
| Магний | 1,74 | 0,22 | |
| Медь | 8,94 | 1,14 | |
| Молибден | 10,3 | 1,31 | |
| Марганец | 7,2-7,4 | 0,91-0,94 | |
| Натрий | 0,97 | 0,12 | |
| Никель | 8,9 | 1,13 | |
| Олово | 7,3 | 0,93 | |
| Палладий | 12,0 | 1,52 | |
| Платина | 21,2-21,5 | 2,69-2,73 | |
| Рений | 21,0 | 2,67 | |
| Родий | 12,48 | 1,58 | |
| Ртуть | 13,6 | 1,73 | |
| Рубидий | 1,52 | 0,19 | |
| Рутений | 12,45 | 1,58 | |
| Свинец | 11,37 | 1,44 | |
| Серебро | 10,5 | 1,33 | |
| Талий | 11,85 | 1,50 | |
| Тантал | 16,6 | 2,11 | |
| Теллур | 6,25 | 0,79 | |
| Титан | 4,5 | 0,57 | |
| Хром | 7,14 | 0,91 | |
| Цинк | 7,13 | 0,91 | |
| Цирконий | 6,53 | 0,82 | |
| СПЛАВЫ ИЗ ЦВЕТНЫХ МЕТАЛЛОВ | |||
| Алюминиевые сплавы литейные | АЛ1 | 2,75 | 0,35 |
| АЛ2 | 2,65 | 0,34 | |
| АЛ3 | 2,70 | 0,34 | |
| АЛ4 | 2,65 | 0,34 | |
| АЛ5 | 2,68 | 0,34 | |
| АЛ7 | 2,80 | 0,36 | |
| АЛ8 | 2,55 | 0,32 | |
| АЛ9 (АК7ч) | 2,66 | 0,34 | |
| АЛ11 (АК7Ц9) | 2,94 | 0,37 | |
| АЛ13 (АМг5К) | 2,60 | 0,33 | |
| АЛ19 (АМ5) | 2,78 | 0,35 | |
| АЛ21 | 2,83 | 0,36 | |
| АЛ22 (АМг11) | 2,50 | 0,32 | |
| АЛ24 (АЦ4Мг) | 2,74 | 0,35 | |
| АЛ25 | 2,72 | 0,35 | |
| Баббиты оловянные и свинцовые | Б88 | 7,35 | 0,93 |
| Б83 | 7,38 | 0,94 | |
| Б83С | 7,40 | 0,94 | |
| БН | 9,50 | 1,21 | |
| Б16 | 9,29 | 1,18 | |
| БС6 | 10,05 | 1,29 | |
| Бронзы безоловянные, литейные | БрАмц9-2Л | 7,6 | 0,97 |
| БрАЖ9-4Л | 7,6 | 0,97 | |
| БрАМЖ10-4-4Л | 7,6 | 0,97 | |
| БрС30 | 9,4 | 1,19 | |
| Бронзы безоловянные, обрабатываемые давлением | БрА5 | 8,2 | 1,04 |
| БрА7 | 7,8 | 0,99 | |
| БрАмц9-2 | 7,6 | 0,97 | |
| БрАЖ9-4 | 7,6 | 0,97 | |
| БрАЖМц10-3-1,5 | 7,5 | 0,95 | |
| БрАЖН10-4-4 | 7,5 | 0,95 | |
| БрБ2 | 8,2 | 1,04 | |
| БрБНТ1,7 | 8,2 | 1,04 | |
| БрБНТ1,9 | 8,2 | 1,04 | |
| БрКМц3-1 | 8,4 | 1,07 | |
| БрКН1-3 | 8,6 | 1,09 | |
| БрМц5 | 8,6 | 1,09 | |
| Бронзы оловянные деформируемые | БрОФ8-0,3 | 8,6 | 1,09 |
| БрОФ7-0,2 | 8,6 | 1,09 | |
| БрОФ6,5-0,4 | 8,7 | 1,11 | |
| БрОФ6,5-0,15 | 8,8 | 1,12 | |
| БрОФ4-0,25 | 8,9 | 1,13 | |
| БрОЦ4-3 | 8,8 | 1,12 | |
| БрОЦС4-4-2,5 | 8,9 | 1,13 | |
| БрОЦС4-4-4 | 9,1 | 1,16 | |
| Бронзы оловянные литейные | БрО3Ц7С5Н1 | 8,84 | 1,12 |
| БрО3Ц12С5 | 8,69 | 1,10 | |
| БрО5Ц5С5 | 8,84 | 1,12 | |
| БрО4Ц4С17 | 9,0 | 1,14 | |
| БрО4Ц7С5 | 8,70 | 1,10 | |
| Бронзы бериллиевые | БрБ2 | 8,2 | 1,04 |
| БрБНТ1,9 | 8,2 | 1,04 | |
| БрБНТ1,7 | 8,2 | 1,04 | |
| Медно- цинковые сплавы (латуни) литейные | ЛЦ16К4 | 8,3 | 1,05 |
| ЛЦ14К3С3 | 8,6 | 1,09 | |
| ЛЦ23А6Ж3Мц2 | 8,5 | 1,08 | |
| ЛЦ30А3 | 8,5 | 1,08 | |
| ЛЦ38Мц2С2 | 8,5 | 1,08 | |
| ЛЦ40С | 8,5 | 1,08 | |
| ЛС40д | 8,5 | 1,08 | |
| ЛЦ37Мц2С2К | 8,5 | 1,08 | |
| ЛЦ40Мц3Ж | 8,5 | 1,08 | |
| Медно- цинковые сплавы (латуни), обрабатываемые давлением | Л96 | 8,85 | 1,12 |
| Л90 | 8,78 | 1,12 | |
| Л85 | 8,75 | 1,11 | |
| Л80 | 8,66 | 1,10 | |
| Л70 | 8,61 | 1,09 | |
| Л68 | 8,60 | 1,09 | |
| Л63 | 8,44 | 1,07 | |
| Л60 | 8,40 | 1,07 | |
| ЛА77-2 | 8,60 | 1,09 | |
| ЛАЖ60-1-1 | 8,20 | 1,04 | |
| ЛАН59-3-2 | 8,40 | 1,07 | |
| ЛЖМц59-1-1 | 8,50 | 1,08 | |
| ЛН65-5 | 8,60 | 1,09 | |
| ЛМц58-2 | 8,40 | 1,07 | |
| ЛМцА57-3-1 | 8,10 | 1,03 | |
| Латунные прутки прессованные и тянутые | Л60, Л63 | 8,40 | 1,07 |
| ЛС59-1 | 8,45 | 1,07 | |
| ЛЖС58-1-1 | 8,45 | 1,07 | |
| ЛС63-3, ЛМц58-2 | 8,50 | 1,08 | |
| ЛЖМц59-1-1 | 8,50 | 1,08 | |
| ЛАЖ60-1-1 | 8,20 | 1,04 | |
| Магниевые сплавы литейные | Мл3 | 1,78 | 0,23 |
| Мл4 | 1,83 | 0,23 | |
| Мл5 | 1,81 | 0,23 | |
| Мл6 | 1,76 | 0,22 | |
| Мл10 | 1,78 | 0,23 | |
| Мл11 | 1,80 | 0,23 | |
| Мл12 | 1,81 | 0,23 | |
| Магниевые сплавы деформируемые | МА1 | 1,76 | 0,22 |
| МА2 | 1,78 | 0,23 | |
| МА2-1 | 1,79 | 0,23 | |
| МА5 | 1,82 | 0,23 | |
| МА8 | 1,78 | 0,23 | |
| МА14 | 1,80 | 0,23 | |
| Медно-никелевые сплавы, обрабатываемые давлением | Копель МНМц43-0,5 | 8,9 | 1,13 |
| Константан МНМц40-1,5 | 8,9 | 1,13 | |
| Мельхиор МнЖМц30-1-1 | 8,9 | 1,13 | |
| Сплав МНЖ5-1 | 8,7 | 1,11 | |
| Мельхиор МН19 | 8,9 | 1,13 | |
| Сплав ТБ МН16 | 9,02 | 1,15 | |
| Нейзильбер МНЦ15-20 | 8,7 | 1,11 | |
| Куниаль А МНА13-3 | 8,5 | 1,08 | |
| Куниаль Б МНА6-1,5 | 8,7 | 1,11 | |
| Манганин МНМц3-12 | 8,4 | 1,07 | |
| Никелевые сплавы | НК 0,2 | 8,9 | 1,13 |
| НМц2,5 | 8,9 | 1,13 | |
| НМц5 | 8,8 | 1,12 | |
| Алюмель НМцАК2-2-1 | 8,5 | 1,08 | |
| Хромель Т НХ9,5 | 8,7 | 1,11 | |
| Монель НМЖМц28-2,5-1,5 | 8,8 | 1,12 | |
| Цинковые сплавы антифрикционные | ЦАМ 9-1,5Л | 6,2 | 0,79 |
| ЦАМ 9-1,5 | 6,2 | 0,79 | |
| ЦАМ 10-5Л | 6,3 | 0,80 | |
| ЦАМ 10-5 | 6,3 | 0,80 | |
| СТАЛЬ, СТРУЖКА, ЧУГУН | |||
| Нержавеющая сталь | 04Х18Н10 | 7,90 | 1,00 |
| 08Х13 | 7,70 | 0,98 | |
| 08Х17Т | 7,70 | 0,98 | |
| 08Х20Н14С2 | 7,70 | 0,98 | |
| 08Х18Н10 | 7,90 | 1,00 | |
| 08Х18Н10Т | 7,90 | 1,00 | |
| 08Х18Н12Т | 7,95 | 1,01 | |
| 08Х17Н15М3Т | 8,10 | 1,03 | |
| 08Х22Н6Т | 7,60 | 0,97 | |
| 08Х18Н12Б | 7,90 | 1,00 | |
| 10Х17Н13М2Т | 8,00 | 1,02 | |
| 10Х23Н18 | 7,95 | 1,01 | |
| 12Х13 | 7,70 | 0,98 | |
| 12Х17 | 7,70 | 0,98 | |
| 12Х18Н10Т | 7,90 | 1,01 | |
| 12Х18Н12Т | 7,90 | 1,00 | |
| 12Х18Н9 | 7,90 | 1,00 | |
| 15Х25Т | 7,60 | 0,97 | |
| Сталь конструкционная | Сталь конструкционная | 7,85 | 1,0 |
| Стальное литье | Стальное литьё | 7,80 | 0,99 |
| Сталь быстрорежущая с содержанием вольфрама, % | 5 | 8,10 | 1,03 |
| 10 | 8,35 | 1,06 | |
| 15 | 8,60 | 1,09 | |
| 18 | 8,90 | 1,13 | |
| Стружка (т/м3) | алюминиевая мелкая дроблёная | 0,70 | |
| стальная (мелкий вьюн) | 0,55 | ||
| стальная (крупный вьюн) | 0,25 | ||
| чугунная | 2,00 | ||
| Чугун | серый | 7,0-7,2 | 0,89-0,91 |
| ковкий и высокопрочный | 7,2-7,4 | 0,91-0,94 | |
| антифрикционный | 7,4-7,6 | 0,94-0,97 |
Плотности некоторых газов [ править | править код ]
Плотность газов, кг/м³ при НУ.
| Азот | 1,250 | Кислород | 1,429 |
| Аммиак | 0,771 | Криптон | 3,743 |
| Аргон | 1,784 | Ксенон | 5,851 |
| Водород | 0,090 | Метан | 0,717 |
| Водяной пар (100 °C) | 0,598 | Неон | 0,900 |
| Воздух | 1,293 | Радон | 9,81 |
| Гексафторид вольфрама | 12,9 | Углекислый газ | 1,977 |
| Гелий | 0,178 | Хлор | 3,164 |
| Дициан | 2,38 | Этилен | 1,260 |
Для вычисления плотности произвольного идеального газа, находящегося в произвольных условиях, можно использовать формулу, выводящуюся из уравнения состояния идеального газа:
ρ = p M R T ho =>> ,
p — давление, M — молярная масса, R — универсальная газовая постоянная, равная приблизительно 8,314 Дж/(моль·К) T — термодинамическая температура.
Удельный вес металла. Таблица плотности металлов и сплавов
Все металлы обладают определенными физико-механическими свойствами, которые, собственно говоря, и определяют их удельный вес. Чтобы определить, насколько тот или иной сплав черной или нержавеющий стали подходит для производства рассчитывается удельный вес металлопроката.
Все металлические изделия, имеющие одинаковый объем, но произведенные из различных металлов, к примеру, из железа, латуни или алюминия, имеют различную массу, которая находится в прямой зависимости от его объема. Иными словами, отношение объема сплава к его массе – удельная плотность (кг/м3), является постоянной величиной, которая будет характерной для данного вещества.
Плотность сплава рассчитывается по специальной формуле и имеет прямое отношение к расчету удельного веса металла.
В таблице даны плотности металлов цветных и черного железа.
Таблица разделена на группы металлов и сплавов, где под каждым наименованием обозначена марка по ГОСТ и соответствующая ей плотность в г/см3 в зависимости от температуры плавления.
Для определения физического значения удельной плотности в кг/м3 нужно табличную величину в г/см3 умножить на 1000. Например, так можно узнать какова плотность железа – 7850 кг/м3.
Наиболее типичным черным металлом является железо. Значение плотности – 7,85 г/см3 можно считать удельным весом черного металла на основе железа.
− легкие – магний, алюминий;
− благородные металлы (драгоценные) – платина, золото, серебро и полублагородная медь;
− легкоплавкие металлы – цинк, олово, свинец.
| Наименование металла, обозначение | Атомный вес | Температура плавления, °C | Удельный вес, г/куб.см |
| Цинк Zn (Zinc) | 65,37 | 419,5 | 7,13 |
| Алюминий Al (Aluminium) | 26,9815 | 659 | 2,69808 |
| Свинец Pb (Lead) | 207,19 | 327,4 | 11,337 |
| Олово Sn (Tin) | 118,69 | 231,9 | 7,29 |
| Медь Cu (Сopper) | 63,54 | 1083 | 8,96 |
| Титан Ti (Titanium) | 47,90 | 1668 | 4,505 |
| Никель Ni (Nickel) | 58,71 | 1455 | 8,91 |
| Магний Mg (Magnesium) | 24 | 650 | 1,74 |
| Ванадий V (Vanadium) | 6 | 1900 | 6,11 |
| Вольфрам W (Wolframium) | 184 | 3422 | 19,3 |
| Хром Cr (Chromium) | 51,996 | 1765 | 7,19 |
| Молибден Mo (Molybdaenum) | 92 | 2622 | 10,22 |
| Серебро Ag (Argentum) | 107,9 | 1000 | 10,5 |
| Тантал Ta (Tantal) | 180 | 3269 | 16,65 |
| Железо Fe (Iron) | 55,85 | 1535 | 7,85 |
| Золото Au (Aurum) | 197 | 1095 | 19,32 |
| Платина Pt (Platina) | 194,8 | 1760 | 21,45 |
Таблица удельного веса сплавов металлов
Удельный вес металлов определяют чаще всего в лабораторных условиях, но в чистом виде они весьма редко применяются в строительстве. Значительно чаще находится применение сплавам цветных металлов и сплавам черных металлов, которые по удельному весу подразделяют на легкие и тяжелые.
Легкие сплавы активно используются современной промышленностью, из-за их высокой прочности и хороших высокотемпературных механических свойств. Основными металлами подобных сплавов выступают титан, алюминий, магний и бериллий. Но сплавы, созданные на основе магния и алюминия, не могут использоваться в агрессивных средах и в условиях высокой температуры.
В основе тяжелых сплавов лежит медь, олово, цинк, свинец. Среди тяжелых сплавов во многих сферах промышленности применяют бронзу (сплав меди с алюминием, сплав меди с оловом, марганцем или железом) и латунь (сплав цинка и меди). Из этих марок сплавов производятся архитектурные детали и санитарно-техническая арматура.
Ниже в справочной таблице приведены основные качественные характеристики и удельный вес наиболее распространенных сплавов металлов. В перечне представлены данные по плотности основных сплавов металлов при температуре среды 20°C.
| Список сплавов металлов | Плотность сплавов(кг/м3) |
| Адмиралтейская латунь – Admiralty Brass (30% цинка, и 1% олова) | 8525 |
| Алюминиевая бронза – Aluminum Bronze (3-10% алюминия) | 7700 – 8700 |
| Баббит – Antifriction metal | 9130 -10600 |
| Бериллиевая бронза (бериллиевая медь) – Beryllium Copper | 8100 – 8250 |
| Дельта металл – Delta metal | 8600 |
| Желтая латунь – Yellow Brass | 8470 |
| Фосфористые бронзы – Bronze – phosphorous | 8780 – 8920 |
| Обычные бронзы – Bronze (8-14% Sn) | 7400 – 8900 |
| Инконель – Inconel | 8497 |
| Инкалой – Incoloy | 8027 |
| Ковкий чугун – Wrought Iron | 7750 |
| Красная латунь (мало цинка) – Red Brass | 8746 |
| Латунь, литье – Brass – casting | 8400 – 8700 |
| Латунь, прокат – Brass – rolled and drawn | 8430 – 8730 |
Сколько килограмм в 1 литре воды?
Если учитывать все показатели, внешние факторы, модно вычислить вес жидкости в 1 кг. А сколько килограмм в 5 литрах воды? Так, при комнатной температуре в 20 градусов Цельсия, и атмосферном давлении в 760 миллиметров столбца ртутного, масса будет следующей:
- 1 литр = 1 килограмм;
- 5 литров = 5 килограмм;
- 10 литров = 10 килограмм.
В случае же других температурных «плюсовых» значений, масса 1 л воды будет составлять 998,6 грамма. Жидкость из водопровода тоже отличается от чистой дистиллированной. Чтобы выявить массу воды из-под крана, нужно определить, какие примеси в ней имеются. Исходя из химических показателей, вес жидкости будет высчитываться по специальной формуле.
Эта статья посвящена самому распространенному, уникальному, и всем хорошо известному веществу — воде. Трудно встретить человека, которому была бы неизвестна простейшая химическая формула H 2 O. Чего уж проще. Но так ли она проста, эта вездесущая и всем знакомая вода? Увы, это далеко не так.
Как бы прагматично не звучали слова известного ученого Эйнштейна: «Что может знать рыба о воде, в которой плавает всю жизнь?» — их трудно не воспринимать, как камень в свой огород. И уж совсем резонансно звучат высказывания ведущих мужей ученого мира о том, что в нашем бытие ничего не происходит случайно, и во всем присутствует разумный замысел.
Скажете: ерунда? Уверены, рассматривая любую новую разработку IT технологий, вас посещает первая мысль о человеке, который ее создал.
Но, не будем спорить о высоких материях и вернемся к вопросам насущным. Как часто в повседневной жизни мы задаемся вопросом: сколько же весит литр воды? Для кого-то этот вопрос может показаться тривиальным, а ответ, лежащий в плоскости начальных знаний физики – элементарным.
Но это всего лишь из-за поверхностного восприятия сути вопроса. Не принять тот факт, что в разные периоды существования человечества единица измерения веса вещества постоянно меняла свое истинное значение — невозможно.
Немного исторических данных:
- В 1793 году во Франции впервые была принята новая единица измерения — литр, приравненная к одному кубическому дециметру;
- В 1879 году Международный Комитет мер и весов принял решение и приравнял один литр одному кубическому дециметру;
- В 1901 году литр воды был приравнен к 1 килограмму воды при температуре +3,98 о С и давлении в одну атмосферу. В объемном эквиваленте ему соответствовал 1,000028 кубического дециметра;
- В 1964 году одному литру возвращают его прежнее значение – один дециметр кубический.
Общие сведения об изделиях
Средняя плотность стали составляет 8,0 г/см³. Плотность зависит от того, какое количество углерода содержится, какие легирующие вещества были использованы. Плотность нержавеющей стали в среднем равна 7,9 г/см³.
Почти все сплавы, о которых идет речь в этой статье, изготавливается для конструкционного материала, в широком смысле этого слова. Главные качества, необходимые для данного материала, – это прочность и пластичность. Необходимо, чтобы материал выдерживал достаточные нагрузки во время работы и не ломался.
Существует более 1500 марок, каждая из которых предназначается для определенной продукции, поэтому удельная плотность стали сильно отличается у каждой марки.
Например, для того чтобы изготовить подшипники, необходима хромистая специальная шарикоподшипниковая сталь марки ШХ15 и ШХ15СГ. Она отличается высокой твердостью, прочностью и контактной выносливостью. Плотность нержавеющей стали этой марки равна 7,65 г/см³.
Различные упругие элементы, например рессоры, пружины, должны быть изготовлены из материала, который будет хорошо выдерживать высокую деформацию детали
Марки 50ХФА, 30Х13, 03Х12Н10Д2Т обладают такой важной характеристикой, как высокая упругость, выносливость, текучесть. Плотность стали этих марок равна 7,6 г/см³
40ХН2МА – это марка сплава, содержащая среднее количество углерода и легирующие элементы, поэтому она имеет высокую прочность и достаточно пластична. Плотность стали данной марки составляет 7,8 г/см³. Из нее делают высокопрочные конструкции.
Человечество с незапамятных времен добывает железо и делает из него различные орудия труда. В настоящее время производство стали является ведущей отраслью. Практически все, что нас окружает, имеет в составе сталь: автомобили, каркасы зданий, предметы обихода, инструменты и др.
Преимущества и недостатки стального трубопроката
Стальные изделия имеют множество преимуществ, на которые рекомендуется обратить внимание. В первую очередь стоит отметить, что детали из данного сплава отличаются высокими прочностными характеристиками
Именно этот факт обуславливает их широкое распространение в строительной сфере, где прочность изделий является одним из главных показателей
Широкий ассортимент деталей также считается важным достоинством, так как позволяет расширить их эксплуатационную сферу. На строительном рынке можно без труда выбрать подходящие по форме и техническим характеристикам детали
Именно этот факт обуславливает их широкое распространение в строительной сфере, где прочность изделий является одним из главных показателей. Широкий ассортимент деталей также считается важным достоинством, так как позволяет расширить их эксплуатационную сферу. На строительном рынке можно без труда выбрать подходящие по форме и техническим характеристикам детали.
Металлические трубы отличаются высокими прочностными характеристиками
Все стальные трубы можно разделить на три категории:
- круглые;
- профилированные (квадратные и прямоугольные);
- нестандартные (многогранные).
Серьезное преимущество, присущее данным изделиям, заключается в том, что они имеют высокую сопротивляемость к механическим воздействиям. Стальные трубы отлично переносят давление и удары. Стоит отметить, что они имеют приемлемую стоимость и относятся к среднему ценовому сегменту.
Широкое разнообразие типов деталей позволяет использовать их в различных сферах: строительной, хозяйственной и т. д. Стальные изделия имеют небольшой показатель линейного расширения
Это очень важное преимущество, так как многие трубы при нагреве расширяются, а если их размещают в стяжке, то это может привести к возникновению трещин
Для того чтобы ответить на вопрос о том, как рассчитать вес трубы, необходимо познакомиться ближе со всеми методами, позволяющими произвести это вычисление. Знание массы стальных изделий требуется на всех этапах, начиная от их приобретения и заканчивая монтажом.
Большое разнообразие стальных труб позволяет применять их в различных сферах жизнедеятельности
Таблица удельного веса сплавов металлов
Удельный вес металлов определяют чаще всего в лабораторных условиях, но в чистом виде они весьма редко применяются в строительстве. Значительно чаще находится применение сплавам цветных металлов и сплавам черных металлов, которые по удельному весу подразделяют на легкие и тяжелые.
Легкие сплавы активно используются современной промышленностью, из-за их высокой прочности и хороших высокотемпературных механических свойств. Основными металлами подобных сплавов выступают титан, алюминий, магний и бериллий. Но сплавы, созданные на основе магния и алюминия, не могут использоваться в агрессивных средах и в условиях высокой температуры.
В основе тяжелых сплавов лежит медь, олово, цинк, свинец. Среди тяжелых сплавов во многих сферах промышленности применяют бронзу (сплав меди с алюминием, сплав меди с оловом, марганцем или железом) и латунь (сплав цинка и меди). Из этих марок сплавов производятся архитектурные детали и санитарно-техническая арматура.
Ниже в справочной таблице приведены основные качественные характеристики и удельный вес наиболее распространенных сплавов металлов. В перечне представлены данные по плотности основных сплавов металлов при температуре среды 20°C.
| Список сплавов металлов | Плотность сплавов (кг/м 3) |
| Адмиралтейская латунь — Admiralty Brass (30% цинка, и 1% олова) | 8525 |
| Алюминиевая бронза — Aluminum Bronze (3-10% алюминия) | 7700 — 8700 |
| Баббит — Antifriction metal | 9130 -10600 |
| Бериллиевая бронза (бериллиевая медь) — Beryllium Copper | 8100 — 8250 |
| Дельта металл — Delta metal | 8600 |
| Желтая латунь — Yellow Brass | 8470 |
| Фосфористые бронзы — Bronze — phosphorous | 8780 — 8920 |
| Обычные бронзы — Bronze (8-14% Sn) | 7400 — 8900 |
| Инконель — Inconel | 8497 |
| Инкалой — Incoloy | 8027 |
| Ковкий чугун — Wrought Iron | 7750 |
| Красная латунь (мало цинка) — Red Brass | 8746 |
| Латунь, литье — Brass — casting | 8400 — 8700 |
| Латунь, прокат — Brass — rolled and drawn | 8430 — 8730 |
| Легкиесплавыалюминия — Light alloy based on Al | 2560 — 2800 |
| Легкиесплавымагния — Light alloy based on Mg | 1760 — 1870 |
| Марганцовистая бронза — Manganese Bronze | 8359 |
| Мельхиор — Cupronickel | 8940 |
| Монель — Monel | 8360 — 8840 |
| Нержавеющая сталь — Stainless Steel | 7480 — 8000 |
| Нейзильбер — Nickel silver | 8400 — 8900 |
| Припой 50% олово/ 50% свинец — Solder 50/50 Sn Pb | 8885 |
| Светлый антифрикционный сплав для заливки подшипников = штейн с содержанием 72-78% Cu — White metal | 7100 |
| Свинцовые бронзы, Bronze — lead | 7700 — 8700 |
| Углеродистая сталь — Steel | 7850 |
| Хастелой — Hastelloy | 9245 |
| Чугуны — Cast iron | 6800 — 7800 |
| Электрум (сплав золота с серебром, 20% Au) — Electrum | 8400 — 8900 |
Представленная в таблице плотность металлов и сплавов поможет вам посчитать вес изделия. Методика вычисления массы детали заключается в вычислении ее объема, который затем умножается на плотность материала, из которого она изготовлена. Плотность — это масса одного кубического сантиметра или кубического метра металла или сплава. Рассчитанные на калькуляторе по формулам значения массы могут отличаться от реальных на несколько процентов. Это не потому, что формулы не точные, а потому, что в жизни всё чуть сложнее, чем в математике: прямые углы — не совсем прямые, круг и сфера — не идеальные, деформация заготовки при гибке, чеканке и выколотке приводит к неравномерности ее толщины, и можно перечислить еще кучу отклонений от идеала. Последний удар по нашему стремлению к точности наносят шлифовка и полировка, которые приводят к плохо предсказуемым потерям массы изделия. Поэтому к полученным значениям следует относиться как к ориентировочным.
ОПРЕДЕЛЕНИЕ
В свободном виде алюминий
представляет собой серебристо-белый (рис. 1) легкий металл. Он легко вытягивается в проволоку и прокатывается в тонкие листы.
При комнатной температуре алюминий не изменяется на воздухе, но лишь потому, что его поверхность покрыта тонкой пленкой оксида, обладающего очень сильным защитным действием.
Рис. 1. Алюминий. Внешний вид.
Алюминий характеризуется большой тягучестью и высокой электропроводностью, составляющей приблизительно 0,6 электропроводности меди. С этим связано его использование в производстве электрических проводов (которые при сечении, обеспечивающем равную электропроводность, вдвое легче медных). Важнейшие константы алюминия представлены в таблице ниже:
Таблица 1. Физические свойства и плотность алюминия.
Плотность стали различных типов
Приведена таблица значений плотности распространенных типов стали при комнатной температуре. Плотность стали существенно зависит от типа, который определяется ее химическим составом и назначением.
К легким сталям с не высокой плотностью можно отнести некоторые легированные, жаростойкие и нержавеющие стали. Минимальная плотность распространенных марок таких сталей составляет величину 7640-7670 кг/м3.
Присутствие в стали большого количества никеля делает ее плотность выше. Например, плотность сплавов на никелевой основе может достигать значения 8500 кг/м3. Наиболее тяжелой является быстрорежущая инструментальная сталь. Она содержит в своем составе такие тяжелые металлы, как вольфрам и молибден. Плотность такой стали изменяется в диапазоне от 8000 до 8800 кг/м3. Плотность стали по типам

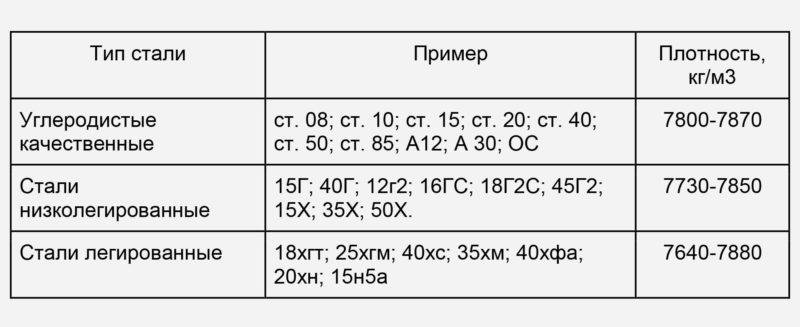

| Тип стали | Примеры | Плотность, кг/м3 |
| Углеродистые качественные | ст.08, ст.10, ст.15, 20, 40, 50, 85, 15К, А12, А30, ОС | 7800-7870 |
| Стали низколегированные | 15Г, 40Г, 10Г2, 16ГС, 18Г2С, 45Г2, 15Х, 35Х, 50Х | 7730-7850 |
| Стали легированные | 18ХГТ, 25ХГМ, 40ХС, 35ХМ, 40ХФА, 20ХН, 15Н5А | 7640-7880 |
| Стали целевого назначения | 65Г, 55С2, 60С2Г, 70С2ХА, ШХ15, ЭИ 229 | 7650-7850 |
| Нержавеющие, жаростойкие и жаропрочные | 03Х8СЮЦ, 12Х18Н10Т, 10Х12НД, 03Н18К9М5Т | 7670-8000 |
| Сплавы на железоникелевой основе | ХН32Т, ХН35ВТК, ХН45Ю, 06ХН46Б, ДИ65 | 7700-8170 |
| Сплавы на никелевой основе | ЭИ 929, ХН60Ю, ЭП 709, ХН70Ю, ХН78Т, ХН80ТБЮ | 7900-8570 |
| Углеродистые и легированные | У7, У8, У10, 9ХС, ХВГ | 7745-7850 |
| Стали штамповые | Х6ВФ, Х12, 7Х3, 3Х3М3Ф, ЭП 761, ЭИ 958, ДИ 37 | 7700-7800 |
| Стали валковые | 9Х, 9Х2В, 55Х, 60ХН, 75ХМ, 7Х2СМФ | 7800-7900 |
| Быстрорежущие | 11Р3АМ3Ф2, Р6М3, Р9, Р12, Р18, Р18К5Ф2 | 8000-8800 |
| Стали для отливок | 15Л, 30Л, 70Л, 40ХЛ, 25ГСЛ, 05Х26Н6М2Д2АБФЛ | 7730-7850 |
| Сплавы на никелевой основе для отливок | ХН58ВКМТЮБЛ, ХН65ВМТЮЛ, ЦНК 7П, ЦНК 17П | 8000-8790 |
