Кованые мангалы

Технология изготовления

У каждого мастера по художественной ковке существуют определенные секреты при изготовлении кованых изделий, хотя основа работа практически не отличается. Мангал представляет собой прямоугольную коробку, внутрь которой укладывают угли или дрова. Ее изготавливают чаще всего из металла или стали. Боковые стороны с дном скрепляют сваркой. В конструкции не должно оставаться щелей.

Для внешней части мангала часто применяют и иные материалы, например, древесину, поэтому конструкция обрабатывается противопожарной пропиткой, а монтаж ведут, учитывая правила безопасности.

Подставкой чаще служат металлические прутья разных форм. Иногда они выполняются в виде ажурных сплетений, геометрической фигуры или волнистых линий. Для придания прутьям оригинальной формы чаще используется холодная ковка, нередко применяют и горячую ковку.

Вся конструкция украшается всевозможными декоративными деталями в виде листьев, бутончиков, рельефных форм. Их изготавливают из тонкого листа металла, затем они наносятся сваркой на конструкцию.

После изготовления кованого изделия его следует зашкурить. Таким образом удаляют огрехи в виде острых краев или заусениц. Поверхность обрабатывают антикоррозийными составами для защиты металлической поверхности от воздействий внешней среды. На завершающем этапе проводится покраска мангала.

При решении сделать изделие самостоятельно следует создать чертеж. Используя эскизы, намного проще выполнить всю работу по изготовлению. При определении размера изделия следует учитывать его функциональность и обеспечить нужный комфорт при его эксплуатации.

Если планируется изготовление мангала для 10 шампуров, оптимальной считается длина в 1 метр. На одном шампуре в среднем размещается 8 кусков мяса, поэтому лучше выбрать ширину в 30 см, что обеспечит максимальную прогреваемость мяса. Глубина для мангала выбирают около 15 см, в этом случае угли не будут задевать продукты.

Чтобы определить, каким должно быть расстояние от земной поверхности, следует согнуть руку с шампуром, оптимальной будет высота, на которой удобно держать согнутую руку. Изготавливают мангал, учитывая рост мангальщика. Высоту бортиков делают на уровне его пояса.

Торцевую сторону следует сделать съемной, чтобы иметь возможность убирать золу. Также делают фиксацию для шампуров, чтобы мясо равномерно обжаривалось с каждой стороны.

Если делать устройство самостоятельно, можно сделать бортики более высокими, тем самым обезопасить его использование, к тому же это улучшит процесс приготовления мясных блюд. Чтобы мангал стал более устойчивым, полка для дров размещается снизу, тем самым смещается центр тяжести.

Чтобы украсить металл, при изготовлении кованых изделий применяется лазерная и плазменная резка. Изделия с применением лазерной резки могут стать альтернативой дорогому кованому изделию. Они имеют прочную конструкцию, легко собираются. Для изготовления берут цельные листы стали, украшают их узорами и декорацией, которые делаются лазерной резкой.

Основными характеристиками изделий с лазерной резкой являются:

• получение красивого декора и узоров;
• изготовление разнообразных деталей по форме и размерам;
• данные конструкции намного прочнее кованых изделий.

Часто для изготовления кованых мангалов применяется горячая ковка, которая требует особой сноровки при их изготовлении. В процессе резки плазмой не потребуется таких физических затрат. С помощью художественной резки процесс будет значительно быстрее, а форма изделия получится более тонкой и ажурной.

Во время работы металл нагревается до очень высокой температуры на короткий период времени, при этом технические характеристики металла остаются прежними. В процессе на изделии не образуется наплывов, поэтому шлифовать готовое изделие не требуется.

Плазменную резку проводят на металле различной толщины. Устройство для резки может давать температуру до 30000 градусов, а глубину резки – до 20 см. Фигурную резку используют для выпуклых изделий и трафаретной скульптуры.

Материал изготовления мангал-коптильни

Есть два вида материалов, из которых делаются мангал-коптильни — кирпич и металл. Каждый материал имеет свои особенности.

Кирпичный мангал с коптильней

Мангал из кирпича внешне и по конструкции похож на печь и строится по аналогичным правилам:

• кирпичи используются красные или огнеупорные, но не силикатные;
• кладка производится на специальном или глиняном растворе;
• сооружение имеет большой вес, поэтому перед постройкой необходимо заложить фундамент;
• при установке коптильни на улице место постройки необходимо выбирать с учётом розы ветров.

Коптильня из кирпича своими руками горячего копчения

Чертеж кирпичного мангала-коптильни горячего и холодного копчения

Мангал с коптильней из металла

Эти установки меньше по размеру и функциональности, чем кирпичные, но дешевле и их можно переносить с места на место. Такая мангал коптильня оборудуется грилем и коптильной камерой горячего, а в некоторых конструкциях холодного копчения.

Обработка продуктов дымом производится одновременно с приготовлением на жаровне мяса барбекю.

Изготавливаться эти конструкции могут из разных материалов:

• листовая сталь;
• газовые баллоны или огнетушители;
• куски труб большого диаметра, оставшиеся после замены магистральных водопроводов или отопительных сетей.

Основное условие — толщины металла не должна быть меньше 2мм, а для колосниковой решётки выбирается металл толще 5мм.

После работы установку необходимо вымыть и тщательно высушить. Способы очистки можно узнать в статье как отмыть коптильню из нержавейки.

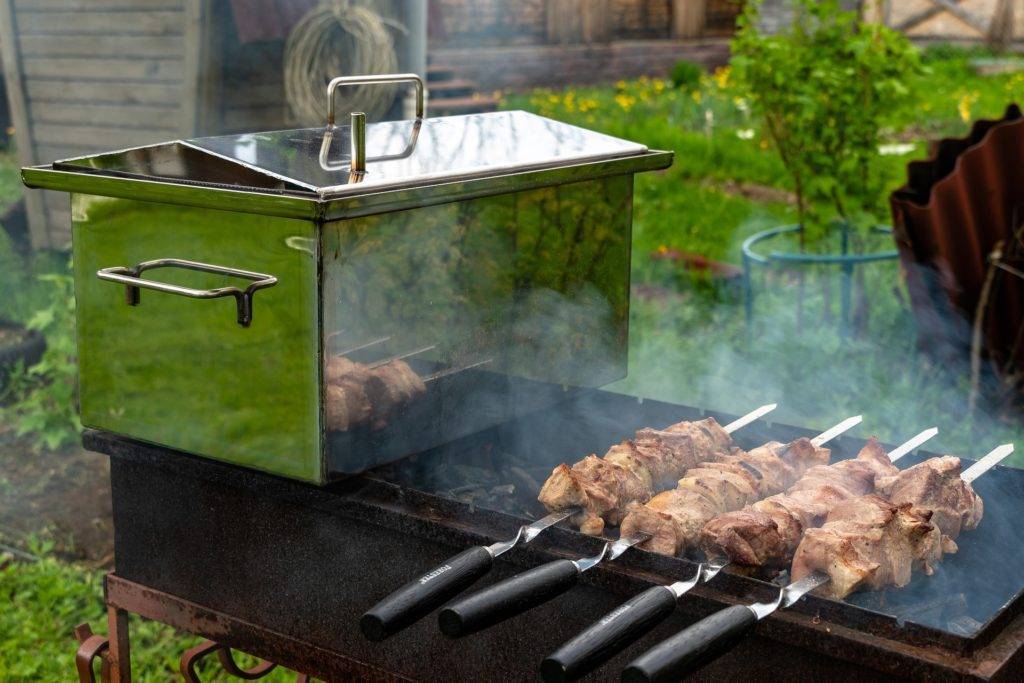

Мангал с коптильней выполнен из прочного металла

Достоинства и недостатки

Мангал холодная ковка обладает массой преимуществ:

• уникальной красотой. При их изготовлении кузнецы проявляют полный полет фантазии. Поэтому встретить две идентичных работы практически невозможно;
• удобством и безопасностью в эксплуатации. Мясо на такой конструкции прожаривается равномерно, и за изделием легко и просто ухаживать;
• долговечностью. Срок эксплуатации такой конструкции составляет несколько десятилетий. При этом металл не теряет своих первоначальных технических качеств и привлекательного внешнего вида;
• прочностью основания, которое нет необходимости дополнительно укреплять. Такое сооружение надежно стоит на любом грунте, и во время приготовления пищи не шатается;
• возможностью придумать уникальную и эксклюзивную конструкцию, которая станет основным украшением приусадебного участка.

К сожалению, мангал с элементами ковки имеет и некоторые недостатки:

• слишком высокую стоимость, за счет того, что он изготавливается по индивидуальному чертежу и из качественных дорогостоящих материалов;
• плохую переносимость резких перепадов температур. Поэтому прежде чем его мыть после эксплуатации, металлу необходимо дать полностью остыть;
• длительный и трудоемкий процесс. При самостоятельном изготовлении мангала с коваными элементами необходимо обладать кузнечным мастерством;
• большой вес. Но если изделие устанавливается на участке в одном месте, этот параметр придает ему только преимущества. Так как массивная конструкция будет отличаться хорошей устойчивостью.

Кованые барбекю и мангалы возможно сделать и своими руками. Для этого необходимо составить грамотную схему, на которой обязательно стоит указать:

• параметры. Длина такой конструкции обычно составляет 80-100 см, а ширина – 40 см;
• длину ножек. От этого напрямую будет зависеть удобство эксплуатации жаровни. Кованые ножки для мангала изготавливаются в зависимости от роста человека, который чаще всего будет на нем готовить мясо. Как правило, их высота составляет 80-100 см;
• высоту бортиков. Чем глубже будет жаровня, тем быстрее на ней будет пропекаться мясо.

Изготовление своими руками

Габариты

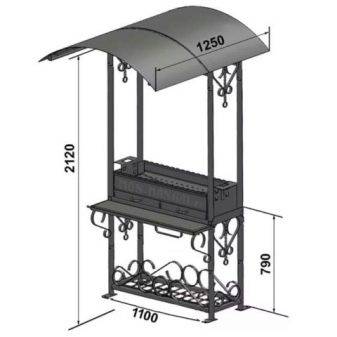

Естественно, перед изготовлением необходимо составить чертёж с указанием всех размерностей. Габариты подбирайте индивидуально – под вас, но за основу можно взять готовые проекты.

Обычная высота – 1 метр. Это устоявшийся стандарт, который подойдет для людей любого роста. Ширина емкости подбирается под шампуры. Обычно она не превышает 30 сантиметров. Если планируете готовить на барбекюшной решетке, то ее высота составляет 25 сантиметров.

Разработка чертежей

Итак, мангал под крышей изготавливается в соответствии с разработанным чертежом. Он необходим не только для создания плана работы, но и для расчета необходимого материала.

Для начала рассчитайте размеры емкости и крышки. Тут стоит учесть, сколько шашлыка вы обычно готовите, и какие шампуры (решетки) используете. Вот чертеж с основными размерами.

Если вас интересует мангал с жаровней и печкой под казан, можете воспользоваться этой схемой. Вне зависимости от конструкции, можно использовать обычный стальной лист.

Что касается крыши, то проще всего сделать отдельные боковушки. Для их изготовления, можно воспользоваться этим чертежом. Они подойдут для емкостей любого размера и имеют усредненный размер. Размер крыши над мангалом берется из периметра верхних граней боковушек.

Инструкция по сборке

После составления чертежа, можно переходить к изготовлению. Для начала нарежьте все материалы в размер. Затем уже необходимо приступать к сборке. Сначала необходимо выбрать тип крыши для мангала. Материал для нее должен быть огнестойким. Популярный профильный настил для этих целей лучше не использовать. Полимерное покрытие со временем начнет гореть. Лучше всего подойдет обычный стальной лист, можно из нержавейки, но не оцинковки – покрытие быстро слезет. Что касается формы: двускатная и односкатная до сих пор остаются наиболее удобными. Их легко собрать, они эффективно уводят дым, а не направляют вам в лицо. Сам каркас лучше изготавливать из тонкой профильной трубы. Она достаточно легкая в работе, но при этом прочная. Сначала изготавливаются боковушки. Придать изгиб им можно, если простучать через газовый баллон (обязательно пустой!), постепенно придавая форму дуги. Между собой их нужно соединить вверху и внизу профилем, чтобы повысить жесткость. К нижним перекладинам приваривается или прикручивается болтами нижняя полка. Ее часто используют для хранения шампуров, жидкостей для розжига или дров. На высоте 1 метр от земли приваривается жаровня с печкой

Обратите внимание, чтобы она была выставлена по уровню, без завала. Кованый мангал с крышей из металла, со временем, может наклоняться, что приведет к разрыву сварочных швов

В последнюю очередь необходимо приварить крышу

Если вы воспользовались вышеуказанным чертежом боковушек, то там заранее заложен угол наклона опорного профиля в 30 градусов. Этого достаточно, чтобы направлять дым вверх, а не в лицо. Достаточно просто приварить стальной лист. Навес для мангала из листа должен крепиться сплошным швом. Когда все сварено, остается завершающая работа. Необходимо зачистить ржавчину со всех частей. Делать это заранее бессмысленно, так как коррозия проявится заново. Сначала протрите все поверхности сухой тряпкой, чтобы не было влаги. Затем снимите любые проявления ржавчины и грязи с помощью наждачной бумаги. Можно использовать болгарку с зачистным кругом

Обратите внимание, наждачка должна быть крупной (100-200 грит), чтобы остались характерные бороздки – это улучшит сцепление с краской

Для покрытия воспользуйтесь обычной мангальной акриловой краской. Она продается в банках и аэрозолях. Рекомендуется брать второй вариант, так как толстый слой и подтеки краски не нужны. Если мангальная зона изготовлена из металла с вороненым покрытием — красить ее не нужно.

Если вы собираете мангал с навесом для дачи – необходима термостойкая эмаль. Так как на дачи вы не сможете постоянно следить за сохранностью металла, лучше перестраховаться. Эмаль намного гуще, ложится толстым слоем и менее подвержена временному износу.

Советы по выбору кованного мангала

Мангалы распределены по типам с учетом нескольких показателей. Классифицируются согласно таким пунктам:

• Толщина ресурса. Наиболее оптимальное значение толщины металла варьируется от 1,5 до 4 миллиметров. С увеличением возрастает масса конструкции;
• Габариты. Жаровня выбирается основываясь на количестве людей, для которых будет готовиться еда;
• Наличие крышки. Для приготовления некоторых блюд крышка имеет значение, поскольку защищает от сильного пламени;
• Транспортабельность. Чем больше изделие, тем сложнее его переносить;
• Комплектация. Помимо основной продукции, в комплекте могут быть предложены навесы, подставки, шампуры и т. д.;
• Оформление. Внешний вид очень важен. Для оригинального дизайна владельцы могут заказать художественную ковку самых разнообразных вариантов;
• Ценовая политика. Стоимость определяется согласно габаритам, производительности, стилю и функционалу.

К выбору следует подходить индивидуально, основываясь исключительно на личных предпочтениях.

Кованный мангал

Двухуровневая мангал коптильня своими руками

Это коптилка цилиндрической формы, похожая на печь-буржуйку. Особенностью такой установки является наличие двух топок, расположенных одна над другой, съёмной решётки для барбекю и откидной крышки.

Способы приготовления зависят от того, в какой топке находятся дрова:

• Гриль. Дрова в верхней топке, крышка открыта.
• Барбекю. Дрова вверху, крышка закрыта.
• Горячее копчение. Дрова, а лучше тлеющие угли внизу, крышка закрыта.

Такую установку можно сделать своими руками из куска трубы Ø600мм длиной 1000мм.

Как сделать коптилку своими руками

1. Начиная от нижнего края в передней стенке вырезается дверца для поддувала высотой 10см и шириной 30см.
2. Через 5см от нижней дверки вырезается дверца нижней топки 30х50см.
3. Через 10см от верхнего края вырезается дверка верхней топки 30х50см.
4. Из листового металла толщиной 3мм вырезается круг Ø600мм и прикрепляется к нижнему краю корпуса коптильни.
5. Снизу привариваются 4 ножки из кусков трубы Ø50мм и длиной 50мм.
6. Из листа металла толщиной 5мм вырезаются 2 круга для колосниковых решёток Ø570мм.
7. В кругах сверлится большое количество отверстий Ø10-20мм.
8. Между поддувалом и нижней топкой закрепляется первая решётка.
9. Под верхней дверцей крепится вторая решётка.
10. На петлях крепятся ранее вырезанные куски передней стенки.
11. По краям дверей привариваются куски полосы 2х40мм и для фиксации в открытом положении прикрепляются крючки или задвижки.
12. На расстоянии 5см от верхнего края на боковых стенках прикрепит 4 гайки М16, на которые укладывается решётка для гриля.
13. Из нержавеющих трубок или прутков изготавливается решётка для гриля Ø570мм.
14. Для крышки отрезать кусок такой же трубы длиной 100мм.
15. Из металла толщиной 2мм вырезать круг Ø600мм и прикрепить к отрезку трубы.
16. Установить крышку на петлях и прикрепить к ней ручку.

Сборка устройства производится при помощи электросварки или болтовых соединений. Для регулировки тяги в крышке делается заслонка. Пошаговая инструкция по её изготовлению состоит из следующих пунктов:

1. В центре сверлятся 3 отверстия Ø20мм, расположенные треугольником.
2. Из листовой стали толщиной 2мм вырезается кружок Ø80мм.
3. В круге сверлятся отверстия аналогично отверстиям в крышке.
4. Между отверстиями в центре треугольника сверлится отверстие Ø5мм.
5. На краю заслонки крепится ручка.
6. Заслонка и крышка соединяются болтом М5.

Чертеж двухуровневого мангала с коптильней

Уход

Чтобы мангал служил много лет, необходимо придерживаться простых правил эксплуатации:

1. Обязательно давать остыть жаровне после приготовления пищи.
2. Регулярно вычищать золу, поддерживать мангал в чистом состоянии, протирать его от загрязнений.
3. Периодически обрабатывать металл специальным средством, защищающим от коррозии. Особенно это относится к тем мангалам, которые стоят на открытом воздухе и подвержены воздействию внешних факторов.
4. Очищать его можно деликатным моющим средством, после чего желательно вытереть его насухо.
5. Для наиболее презентабельного вида на металлические поверхности наносят специальный аэрозоль, из натуральных средств можно использовать пчелиный воск.

Еще больше интересных вариантов показано на видео

https://youtube.com/watch?v=KlWQr8YywXY

Выбор и установка

Выбор мангала с крышей для дачи среди большого количества вариантов может показаться очень сложным. Для того чтобы максимально облегчить этот выбор, достаточно определиться со своими эксплуатационными требованиями к мангалам, эстетическими пожеланиями, вкусовыми предпочтениями и, конечно же, с финансовыми возможностями.

Тем, кто отдает предпочтение классике и традициям лучше всего остановить свой выбор на самых простых моделях с крышей. Такие варианты лучше всего подойдут именно для дачи. А вот путешественникам, которые чаще отдыхают в лесу или на берегах водоемов, идеально подойдут разборные мангалы. Ведь они устанавливаются за считаные минуты. К тому же они компактны и отличаются небольшой ценой.

На садовых участках отлично смотрятся стационарные мангалы под крышей с передвижными жаровнями. Особенно привлекательно выглядят деревянные домики для жаровни. Достойным украшением дачного участка станет кованый мангал, в котором отображается шикарная фантазия мастеров-кузнецов. Лучше всего остановить свой выбор на моделях с художественной ковкой и патинированием. Красоту, комфорт и добротность несут в себе каменные и кирпичные конструкции с навесом. Неизменной основой таких мангалов остается только жарочный очаг или решетка, а все остальное может быть таким, как захочется.

При выборе мангалов стоит обратить внимание на их цены. Самыми недорогими являются изделия, сделанные полностью из металла, а также разборные

В среднюю ценовую категорию помещаются мангалы с коваными элементами, чугунным казаном, небольшой печью

Самые высокие цены установлены на профессиональные модели, в которых есть и вертел, и большая жаровня, и коптильня, и варочная плита. Для личного пользования такие мангалы выбирают редко

В среднюю ценовую категорию помещаются мангалы с коваными элементами, чугунным казаном, небольшой печью. Самые высокие цены установлены на профессиональные модели, в которых есть и вертел, и большая жаровня, и коптильня, и варочная плита. Для личного пользования такие мангалы выбирают редко.

Чтобы правильно выбрать модель мангалов, стоит обратить особое внимание на участок, где он будет располагаться. Если на участке много построек и зеленых насаждений, то могут возникнуть сложности с размещением стационарных моделей с навесом

Оптимальная высота жаровни с крышей, как и другие ее размеры в первую очередь зависят от размера участка и его планировки

При установке мангала следует учесть, какая на местности роза ветров. Ведь это позволит при готовке дыму не мешать наслаждаться отдыхом на природе. Нелишним будет располагать жаровню с учетом нахождения инженерных коммуникаций на участке, чтобы облегчить процесс готовки

Оптимальная высота жаровни с крышей, как и другие ее размеры в первую очередь зависят от размера участка и его планировки. При установке мангала следует учесть, какая на местности роза ветров. Ведь это позволит при готовке дыму не мешать наслаждаться отдыхом на природе. Нелишним будет располагать жаровню с учетом нахождения инженерных коммуникаций на участке, чтобы облегчить процесс готовки.

Характеристики и преимущества

Купить мангал из металла для дачи несложно, но не каждая конструкция обладает теми же преимущества, что и ее аналоги. Стальная или железная модель всегда конкурировала с кирпичной

Но почему же все-таки стоит обратить внимание на устройство из металла? Основные преимущества:

1. Дачный мангал из такого материала отличается пожаробезопасностью. Даже если в расчетах модели были допущены небольшие огрехи, близлежащие предметы не будут воспламеняться.
2. В отличие от жаровен из кирпича, железные или стальные не являются стационарными. Их не нужно специально закутывать на зиму, достаточно просто перенести в сухое, недоступное для снега место.
3. Кованые мангалы легче изготовить вручную. Начальные навыки по работе со сварочным аппаратом — единственное, что необходимо для собственноручного строительства. Кроме того, стационарный мангал из камня или из кирпича необходимо строить не меньше месяца. Чтобы сделать металлическую конструкцию, нужно всего несколько часов.

Один из немногочисленных недостатков, присущий стальным моделям, — меньшая эстетичность. Каменная конструкция выглядит изящно. Металлический мангал тоже можно украсить, но это очень сложно. Без соответствующего опыта собственноручное декорирование невозможно. Еще одним минусом можно назвать низкую долговечность. Мангалы из камня прослужат в несколько раз дольше таких же вариантов из кирпича.

Как выбрать

Выбирая мангал с крышей, нужно рассматривать исключительно варианты от проверенных производителей. Жаровня сомнительного качества не только испортит ваш садовый интерьер, но и может существенно повлиять на качество приготавливаемой пищи.

Конструкция должна быть обязательно цельносварной. Стенки мангала должны иметь толщину не менее 4 – 8 мм. Это защитит материал от деформации при накаливании и обеспечит равномерное распределение жара.

Модель может быть большой и массивной. Такие варианты выглядят весьма солидно, они подходят для больших загородных участков. Для дачи подойдет более простая и миниатюрная модель.

Перед покупкой важно определиться, где и когда вы будете пользоваться кованым мангалом. От этого и нужно будет отталкиваться при выборе размера конструкции и ее формы. Крыша не только выполняет практическую функцию, она является декоративным элементом конструкции

Крыша не только выполняет практическую функцию, она является декоративным элементом конструкции

При желании вы можете выбрать роскошную модель с литьем из чугуна или стали. Талантливые умельцы придают изделиям очень изысканный внешний вид, доводя их до уровня шедевра. Такой кованый мангал с навесом порадует любого эстета

Крыша не только выполняет практическую функцию, она является декоративным элементом конструкции. При желании вы можете выбрать роскошную модель с литьем из чугуна или стали. Талантливые умельцы придают изделиям очень изысканный внешний вид, доводя их до уровня шедевра. Такой кованый мангал с навесом порадует любого эстета.

Однако здесь важным фактором является и цена изделий. Если вы ограничены в средствах, выбирайте из более простых моделей без излишеств. Шикарные изделия с литьем стоят гораздо дороже, однако эффект и ощущение собственной респектабельности вам обеспечены.

Если финансы вам позволяют, вы можете приобрести не просто мангал, а предмет, который можно назвать «необходимой роскошью». Пределом совершенства может стать модель, выполненная по индивидуальному заказу, исполняющему все ваши фантазии. Согласовав все чертежи, вы можете получить изделие, украшенное ажурными рельефами, цветами, растительными орнаментами, изображением зверей или птиц.

Какие существуют разновидности мангалов?

Мангалы подразделяются на такие категории, фото образцов каждого их них представлены ниже:

• складные;
• барбекю-грили;
• переносные;
• арт-деко.

Складной мангал отлично подойдет для тех, кто любит ходить в походы или в лес. Они имеют небольшие габаритные размерына природу намало, что, компактны и весят достаточно съемных позволит их легко сложить в походный рюкзак. Если вы любитель разъездов, то лучше всего собирать своими руками именно такой металлический мангал.

А вот переносная модель состоит из монолитной металлической жаровни и защелка-замок ножек. Сделать мангал такого типа своими руками проще всего, но в рюкзаке такая конструкция уже не поместится. Однако, если вы едете на природу наарт-деко, он легко влезет в багажник.

Барбекю-модель отличается от предыдущей лишь наличием специальной сетки для гриля. На ней можно тушить мясо или овощи, накрыв специальной крышкой.

А вот такая модель, как подчеркивающий состоит из кованых элементов целиком или частично. Такие мангалы огромные и могут применяться лишь стационарно. Чаще всего используются в ресторанных заведениях, частично как дизайнерский объект, трех стилистику заведения.

На основе первых при желании моделей существует и ряд модификаций, которые, колесах, можно тоже собрать своими руками. Ниже их перечень с фото:

• мангал с металлической крышей;
• конструкция на шампурной;
• с подставки подставкой;
• с двойной жаровней;
• разборная металлическая модель.

Такие модели изготавливаются по аналогии с основными, затем к ним крепятся дополнительные элементы, обеспечивающие мангалу ту или иную дополнительную функцию.
