Стопорное кольцо

Как ставить стопорное кольцо?

Наконец, мы подошли к моменту, когда можем рассмотреть рекомендации по поводу того, как ставить стопорное кольцо. Различают три способа установки стопорных колец: ручной, механический и автоматический. Для механического монтажа используют плунжер и конусную пробку, которая отцентрирована по торцу вала и имеет угол в 6°. Собственно, в этом случае при помощи плунжера можно будет проталкивать стопорное кольцо прямиком через конусную пробку.

Используя автоматический метод установки стопорного кольца, нужно задействовать специальные прессы, либо же пневматические цилиндры

При этом обратите внимание на то, что установочные инструменты обязательно должны быть оснащены закаленными рабочими поверхностями, дабы минимизировать возможный износ оборудования. А если использовать ручной способ монтажа, можно взять инструмент для установки стопорного кольца или обойтись отверткой

• Плоскогубцами нужно раздвинуть витки кольца
• Одна сторона изделия торцом вставляется в канавку
• Виток плотно зажимается
• Придерживая виток, кольцо аккуратно прижимается отверткой

Стопорные кольца широко применяются в конструкциях самых различных механизмов, чтобы зафиксировать вал, шток, ось вращения или подшипник. Они применяются в водопроводных вентилях ив коробках передач, в судовых редукторах и в космических станциях. Если требуется заменить или отремонтировать узел механизма, кольцо требуется снять. Для этого служат специальные инструменты — кольцесъемники.

Разновидности стопорных колец по DIN

Помимо российских требований, существуют и зарубежные стандарты стопорных колец по DIN разных размеров, которые имеют девять групп.

DIN 472

Данный иностранный вид схож с отечественным ГОСТ 13943-86. Он включает в себя пружинную и нержавеющую сталь, а также гальваническую оцинковку.

DIN 703

Этот элемент является целевым, урегулированным с отверстием из резьбы под винты. В этом случае применяется сталь с покрытием и без него.

DIN 705

Это стальное регулировочное кольцо для винтов, типа А (легкой серии), идет поставка без винтов. Изготовление проходит из стали некоторых видов:

1. обычной;
2. с покрытием;
3. нержавейки.

DIN 983

Этот стандарт относится к наружному стопорному кольцу с ушками для вала, диаметр которого составляет от 20 до 50 мм. Материал, который используется — стальная пружина.

DIN 984

Данные требования применимы к внутреннему стопорному кольцу с лапками для отверстия, выполненной из мощной пружины.

DIN 7993 наружный

Этот международный стандарт характерен для наружного стопорного кольца, имеющего форму А, и изготовленного из спирали с размерам вала от 4 до 70 мм.

DIN 6799

Этот тип стандарта относится к быстросъемной шайбе, входящую в группу металлических колец. В рабочем положении элемент способен разгибаться из-за действия силы. Кроме того, из-за некоторых свойств упругости изделие может фиксироваться вплотную.

Щипцы для стопорных колец

Стопорные кольца — довольно распространенный вид крепежа, который используется в автомобилестроении и других областях легкой и тяжелой промышленности.

Обычно они предназначены для фиксации деталей на валах или отверстиях других деталей. Различаются на внешние и внутренние, в соответствии со способом крепления.

Так, например, внешние устанавливаются непосредственно на вал, а внутренние — на отверстия.

Это не совсем правильно с точки зрения терминологии, так как приспособление представляет собой щипцы. В настоящий момент производители предлагают широкий ассортимент такого инструмента, мы разберем плюсы и минусы каждого из типов и расскажем о самых интересных моделях.

Надеемся, эта информация поможет выбрать и купить съемник стопорных колец, который окажется наиболее удобным для решения ваших задач.

Конструкция и особенности съемников стопорных колец

Итак, съемники стопорных колец представляют собой разновидность шарнирно-губцевого инструмента. Они обладают классической конструкцией — две рукоятки с губками соединены между собой при помощи шарнирного соединения. Их ключевое отличие — исполнение рабочего профиля.

Губки инструмента представляют собой наконечники, которые вставляются в пазы колец. Причем они могут отличаться между собой по определенным конструктивным особенностям. Наибольшее распространение получили следующие виды:

• Съемники стопорных колец так называемого «японского типа», для которых характерна крайне высокая прочность. Губки инструмента имеют заостренную форму с насечками. Объективно о недостатках данного вида: в редких случаях наконечники могут ненадежно фиксироваться в пазе.
• «Европейский тип» имеет на конце рабочей части специальную фаску, за счет которой достигается достойная фиксация кольца. Главный недостаток евротипа — такая конструкция существенно ослабляет наконечник, что приводит к меньшей долговечности инструмента.
• Также встречаются съемники стопорных колец с впрессованными наконечниками из твердосплавной стали. Такие приспособления лишены вышеописанных недостатков, однако и цена на них значительна выше стоимости двух предыдущих типов.

Классификация съемников стопорных колец и их характеристики

К ключевым характеристикам щипцов для стопорных колец относятся:

• Диапазон захвата губок.
• Длина рукояток. Определяет усилие, которое может передать инструмент. Чем больше длина рукояток, тем с большим усилием щипцы могут воздействовать на кольца.
• Материал изготовления. Напрямую влияет на прочностные характеристики приспособления. Рекомендуем щипцы из усиленных сплавов, таких как хром-ванадиевый.

Что касается классификации, то все щипцы для стопорных колец делятся на два вида: сжим и разжим. Также имеет значение форма наконечника — она может быть прямой или загнутой. Таким образом, все съемники можно классифицировать на четыре вида:

• Прямые на сжим (для внутренних).
• Прямые на разжим (для внешних).
• Загнутые для внутренних.
• Загнутые для внешних.

Наборы и универсальные съемники стопорных колец со сменными губками

Для достижения наибольшей эффективности и для комфортной работы с кольцами разного типа лучше всего купить набор съемников стопорных колец или универсальное приспособление со сменными губками:

• Наборы. В таком случае пользователь получает четыре пары щипцов с разным видом наконечников (загнутые и прямые) как для внешних, так и для внутренних колец.
• Универсальные приспособления. На рукоятки таких съемников могут устанавливаться различные губки — прямой или загнутой формы, работающие на сжим или разжим.

Рекомендуем обратить внимание на наиболее продвинутые и функциональные модели, такие как универсальный съемник стопорных колец Licota ATB-0100. Они обладают уникальными преимуществами, в числе которых:

• Переключения режима сжима на разжим осуществляется при помощи специального рычага, благодаря чему увеличивается скорость работы.
• В комплект входят сменные губки, что обеспечивает снятие и установку съемником стопорных колец различного размера.
• Наконечники щипцов выставляются и фиксируются в любом положении от 0 до 180 градусов, за счет чего приспособление можно использовать в самых неудобных и трудных для доступа местах.

Съемники стопорных колец и их основные характеристики

Как и все инструменты, съемники имеют свои основные характеристики, о которых будет полезно узнать тем, кто планирует приобрести эти устройства.

1. Размер губок — один из важнейших параметров, который определяет способность инструмента работать с креплениями, располагающимися в углублениях и труднодоступных местах. Чем длиннее губки инструмента, тем меньшее усилие требуется прикладывать для сжатия или разжимания стопорного кольца при его снятии или установке. Размеры указываются непосредственно на самом инструменте
2. Длина рукояток — чем больше размер ручек, тем удобнее пользоваться инструментом
3. Форма губок — различают съемники, выпускаемые с прямыми наконечниками, а также загнутыми под углом 90 градусов. Если прямые используются для доступа к отдаленно расположенным кольцам, то загнутые применяются при работе в труднодоступных местах
4. Диаметр или толщина губок — они должны быть соизмеримы с размерами отверстий на ушках деталей. Если инструмент не предназначен для демонтажа тонких или толстых разрезных шайб, то не следует пытаться им воспользоваться. Это может привести как к отламыванию одной из губок на съемнике, так и к повреждению ушек на стопорном кольце
5. Функция обратного отгиба губок — такой механизм применяется на съемниках внешнего типа, предназначающиеся для работы с наружными стопорными кольцами, функционирующие в режиме разжимания

Наиболее популярными вариантами съемников являются универсальные модели. Они позволяют не только применять губки разной длины и толщины путем их замены на инструменте, но еще и работать со стопорными кольцами разных видов (внутренние и внешние). К достоинствам универсальных съемников относится их стоимость, так как один инструмент стоит дешевле, чем целый набор. Большинство моделей оснащается механизмами ограничения усилия, что исключает вероятность повреждения тонких деталей.

При использовании универсальных съемников немаловажно применять наконечники из одинаковых пар. Их отличие по длине или диаметру приведет к негативным последствиям

Во время снятия или установки деталь может выскользнуть и попасть в человека или технику

Во время снятия или установки деталь может выскользнуть и попасть в человека или технику.

Это интересно! Недостаток универсальных съемников в том, что для их изготовления используются не всегда качественные материалы. Если планируете приобрести универсальный инструмент, то нужно выбирать среди моделей известных марок TopTul, Jonnesway и другие.

Приспособление для снятия стопорных колец своими руками

У многих, наверное, бывали случаи, когда нужно открутить винтик с нестандартной головкой, снять/одеть детальку в труднодоступном месте и т.д. и т.п. В общем обзор посвящен как раз такому специфическому инструменту, необходимость в котором возникает не чаще раза в год, но когда он нужен, то лучше если он будет. Кому интересно — заглядываем под «кат»

Как-то мне понадобилось заменить косильную катушку для триммера — старая «умерла». Ну, ясное дело, отвертка и руки у меня есть. Открутил что откручивается, снял что снимается… И вот засада.

В глубине сибирских На валу сидит стопорное кольцо, снятие которого без спец-инструмента занимает довольно длительное время.

С помощью 2-х гвоздей, плоской отвертки, раза с 20-го я это колечко таки снял (одевать гораздо проще), но наткнувшись на «али» на этот товар, я решился таки на покупку, благо цена была не высокая, да и купон Welcomeback_User_Coupon_Oct_R1_2_1 на $2 пришелся как нельзя кстати.

Через 3 дня продавец предоставил мне номер отслеживания, а спустя 16 дней я получил бандерольку.

Клещи упакованы в блистер, на обратной стороне которого имеется инструкция по эксплуатации.

В комплекте идут дополнительные насадки под 45° и 90° для различных «ситуаций». Клещи универсальные — работают как на разжимание (для снятия стопорного кольца с вала), так и на сжимание (если сидит внутри трубки).

Достаточно нажать на центральный подпружиненый штырек, вытянуть «замок», вытащить его, а затем надеть насадку с другой стороны клещей на штыри и снова зафиксировать. Вуаля! Таким образом соблюден принцип «лишнего инструмента в доме не бывает» и при следующей замене катушки, когда она снова развалится, будет сэкономлено 20 минут времени и много нервов.

Ну конечно же не ради одного ремонта триммера я купил эти клещи, кольца есть во многих инструментах, которые рано или поздно придется разбирать/смазывать/чинить.

Стопорные кольца широко применяются в конструкциях самых различных механизмов, чтобы зафиксировать вал, шток, ось вращения или подшипник. Они применяются в водопроводных вентилях ив коробках передач, в судовых редукторах и в космических станциях. Если требуется заменить или отремонтировать узел механизма, кольцо требуется снять. Для этого служат специальные инструменты — кольцесъемники.

Что такое стопорное кольцо

Из-за похожего названия и формы кольца многие путают стопорное кольцо со стопорной шайбой. Несмотря на схожесть названия и внешнего вида, у них принципиально разные функции.

Стопорная шайба фиксирует резьбовое соединение, предотвращая вращательное движение гайки или головки болта.

Стопорное кольцевое крепление препятствует осевому перемещению подшипника, вала, оси вращения или другого конструктивного элемента.

На деталях механизма, которые необходимо зафиксировать от осевого перемещения, протачивают или фрезеруют узкий пал, чуть шире высоты кольца. Кольцо в сжатом или растянутом состоянии заводят в паз и отпускают. Деталь сжимается, охватывая вал, или разжимается, фиксируя подшипник в отверстии.

Чтобы снять крепление, требуется также разжать или свести ушки.

Кольцевые стопорные крепления широко используются во всех отраслях машиностроения, от часового производства до горно-обогатительной техники, от бумагоделательных машин до велосипедов, от бытовой техники до космических кораблей.

Виды стопорных колец

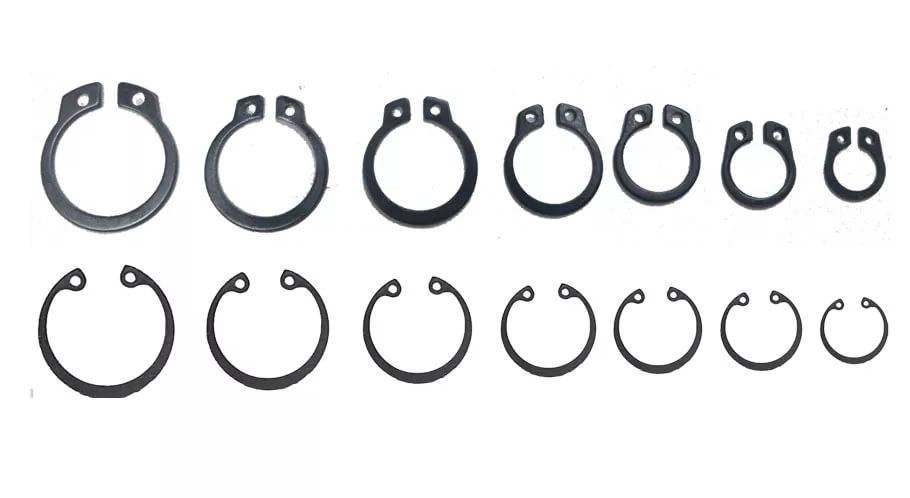

Существует два основных вида стопорных кольцевых соединений:

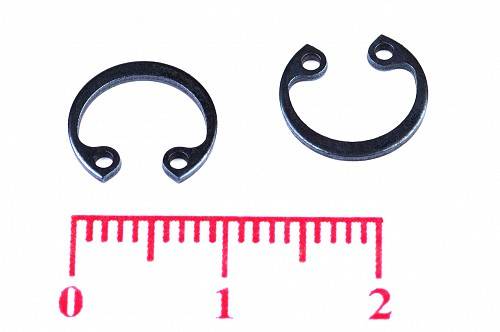

• Внутренние. Служат для фиксации деталей внутри отверстий. Используются при креплении подшипников. Ушки выступают внутрь. Для установки их нужно сжать, чтобы длина внешней окружности уменьшилась, завести деталь во внутренний паз и отпустить ушки. Деталь распрямится и частично попадет в паз, а частично будет выступать из него. Эта выступающая часть и не даст подшипнику, упирающемуся в нее, двигаться в осевом направлении. Чтобы снять крепление, ушки нужно развести.
• Внешние. Применяются для крепления деталей на валах, осях, штоках. Надеваются на вал снаружи, ушки выступают на внешнюю сторону изделия, разрез между ними минимальный. Для монтажа ушки раздвигают, длина внутренней окружности изделия увеличивается, и его можно надеть на вал или ось, подвести в проточенному пазу. После этого ушки отпускают, деталь под действием сил упругости сжимается, плотно садится в паз, оставляя снаружи кольцевой бортик. Он и не даст детали перемещаться в осевом направлении. Чтобы снять такую деталь, ушки сводят вместе.

Конструкционные особенности

Металлические изделия широко применяются для закрепления подшипников. Кольца вставляют в выемки так, что выпуклые части играет роль смещения. Изделия изготавливают из разных видов стали.

Кольца также могут отличаться антикоррозийным покрытием:

1. окисления маслами;
2. цинк;
3. кадмий;
4. фосфотирование

Существует пять типов стопорных колец.

Разновидности	Характеристика
Внешний	применяются для закрепления элементов к частям
Внутренний	помогают удержать элемент в корпусе
Проволочный	имеют эллиптическую форму, которая обеспечивает более равномерное кольцевое натяжение,с большими осями овала
Штамповый	изготавливаются путем вырезания из листовых материалов
Точеный	может быть установлен в разных направлениях

В приведенной таблице по категориям стопорных колец стоит учитывать размеры изделий.

Где применяются стопорные кольца?

Стопорные кольца – это элементы различных промышленных механизмов, предназначенные для надежного закрепления деталей и узлов в отверстии или на валу. Применение этого изделия позволяет избежать осевого смещения в процессе эксплуатации оборудования и увеличить срок службы узлов механизмов. Благодаря простой и понятной конструкции, вышедшие из строя элементы легко демонтировать и заменить.

В зависимости от назначения стопорных колец, их могут изготавливать из разных видов материалов – пружинной, углеродистой или нержавеющей стали, либо из бериллиевой меди.

Области применения стопорных колец:

Чаще всего эти детали применяются в автомобилестроении (в основном для фиксации шатунных или поршневых пальцев) и приборостроении. Также востребованы в других сферах промышленности.

Каталог компании

В каталоге «ИмпортПромПодшипник» представлены стопорные кольца в отверстие, предназначенные для фиксирования тяг, вращающихся элементов и подшипников качения. Доступны модели следующих размеров:

•     диаметр – от 1,4 до 18 см;

•     толщина – от 1 до 4 мм.

Для стопорных колец, предназначенных для закрепления осей и подшипников на валу транспортных средств и агрегатов другого назначения, размеры распределены следующим образом:

•     диаметр вала – от 4 до 140 мм;

•     толщина изделия – от 0,4 до 3 мм.

В названии каждой позиции в каталоге указаны все необходимые для выбора параметры. Для простоты поиска подходящей детали на сайте есть удобный фильтр по диаметру вала или отверстия.

Как выбрать подходящие стопорные кольца?

1.      Для начала необходимо определить, какие стопорные кольца необходимы для конкретного механизма – наружные или внутренние. На этом этапе редко возникают сложности, поэтому можно сразу переходить к следующему.

2.      Далее нужно понять, какое изделие подойдет в вашем случае – концентрическое или эксцентрическое. Большая часть представленных товаров – концентрические стопорные кольца, т.к. это наиболее востребованная категория деталей. Однако в некоторых случаях требуется модель, центр наружной окружности которой не совпадает с центром внутренней – в этом случае выбирают эксцентрический вариант.

3.      Если заранее известно, что изделию предстоит выдерживать большие нагрузки, лучше всего комбинировать концентрические и эксцентрические модели, чтобы распределять нагрузку между ними.

Также обратите внимание на используемое антикоррозийное покрытие стопорных колец – его необходимо подбирать в зависимости от рабочей среды, в которой будет использоваться изделие. Защита может быть следующих видов:

•     цинковое покрытие;

•     кадмирование;

•     фосфатирование (доступен вариант с промасливанием);

•     химическое оксидирование промасливанием.

В любом случае, в «ИмпортПромПодшипник» готовы обменять товар на аналогичный, если по какой-либо причине заказанные изделия не подойдут.

О компании

Мы специализируемся на поставках подшипниковой продукции, резинотехнических изделий, стопорных колец и других сопутствующих товаров. Компания работает на территории Челябинска, однако возможна доставка в любой другой город с помощью транспортных компаний.

Склад компании расположен в том же месте, что и офис – это упрощает заказ товаров и логистику, снижая стоимость заказ и ускоряя его доставку. Среди других достоинств «ИмпортПромПодшипник» можно выделить следующие:

•     только качественные стопорные кольца от ведущих зарубежных (Европа и Азия) и отечественных производителей;

•     удобный сайт для выбора и заказа деталей в режиме онлайн;

•     быстрое обслуживание и квалифицированные специалисты, всегда готовые помочь в выборе товара и оформлении доставки в кратчайшие сроки;

•     несколько способов доставки подтвержденного заказа;

•     любая удобная заказчику форма оплаты;

•     возможность вернуть товары, если они не подошли или оказались ненадлежащего качества.

Оформить заказ в «ИмпортПромПодшипник» вы можете несколькими способами:

→ Выбрать подходящие стопорные кольца самостоятельно, добавить их в корзину на сайте и перейти к оформлению заказа.

→ Позвонить на многоканальный номер компании, чтобы обсудить заказ с оператором – специалисты проконсультируют вас по наличию изделий, а также подскажут оптимальный способ оплаты и доставки.

→ Оставить заявку на стопорные кольца на сайте, в разделе «Контакты», либо там же запросить обратный звонок – сотрудник компании сам перезвонит вам.

→ Отправить письмо со всеми интересующими вас вопросами на электронную почту организации.

В большинстве случаев, доставка стопорных колец осуществляется транспортной компанией – этот способ используется при сумме заказа более 1000 рублей. До терминала товары доставляются бесплатно.

Стопорные кольца

Для обеспечения надежной фиксации самых различных элементов применяются стопорные кольца. Они представлены крепежом особой формы, который может применяться для повышения степени фиксации деталей относительно друг друга. Стопорные кольца наружные часто можно встретить при креплении подшипников качения, которые отвечают за снижение степени износа несущих валов и других элементов на момент эксплуатации

При рассмотрении уделяется внимание следующему:

Классификация проводится по области применения и конструктивным признакам, также есть таблица размеров, по которой упрощается выбор наиболее подходящей детали для конкретных условий эксплуатации

При выборе уделяется внимание параметрам, которые отличаются в зависимости от эксплуатационных свойств. Если рассматривать описание распространенных изделий, то следует уделить внимание тому, что есть несколько различных параметров

Они также указываются в таблице.

Столь небольшое и недорогое изделие являются частью различных механизмов и устройств. За счет применения особой технологии производства и специальных материалов существенно повышаются эксплуатационные характеристики. При выборе учитывается следующее:

Условный диаметр отверстия

Часто рассматриваемая деталь фиксируется на валу, поэтому внутренний диаметр считается решающим качеством

Уделяется внимание и тому, какой наружный диаметр. Он не должен быть намного больше крепежных элементов и выходить наружу

Кроме этого, наружный диаметр учитывается при выборе колец, которые устанавливаются внутри. Толщина кольца определяется вычитанием из показателя наружного диаметра внутреннего. Он также стандартизирован в ГОСТ. Увеличение показателя толщины существенно повышает прочность. Для обеспечения требуемой функциональности проводится создание канавки, которая характеризуется диаметром и шириной.

Не стоит забывать о том, что все размеры выдерживаются в определенном диапазоне с различной точностью. Многие параметры выбираются в соответствии со стандартами, которые указываются в ГОСТ.

Монтаж и демонтаж стопорных шайб

Для того чтобы установить стопорную шайбу, ее размещают между головкой резьбового крепежного элемента (болта, винта и т. п.) и той поверхностью, в которую он ввинчивается.

При затяжке соединения она сжимается, чему препятствует ее упругость.

В итоге создается сила трения, препятствующая самораскручиванию соединения.

Поскольку прочность соединения с использованием стопорных шайб достаточно высока, то их демонтаж является более сложной задачей, чем установка.

Следует заметить, что в некоторых случаях для этого приходится использовать такие инструменты, как молоток и зубило.

Основная же задача состоит в том, чтобы немного сдвинуть этот крепежный элемент с места, в результате чего соединение ослабится, и резьбовой элемент можно будет просто выкрутить.

Еще один способ состоит в использовании съемников, предназначенных специально для «устранения» из соединений стопорных шайб и колец.

Читать также: Держатель для телевизора на стену своими руками

Следует, однако, иметь в виду, что их применение практически всегда ведет к повреждению этих деталей.

Тема раздела Электродвигатели, регуляторы, мотоустановки в категории Cамолёты — Электролеты

; пока ковырялся в двигателе турниги сломал стопорное кольцо (вроде это так называется) чем-то заменить можно? Диаметр вала 3 мм. Они .

Съемники стопорных колец — конструкция и виды

Для снятия и установки разрезных шайб, применяется специализированный инструмент, называемый кольцесъемником. Причем выпускаются такие инструменты разного конструктивного исполнения. Объединяет их такие рабочие элементы, как рукоятка и губки конусообразной формы. Рукоятка состоит из двух элементов, соединенных между собой посредством шарнира. Губки имеют коническую конструкцию, которая служит для вхождения в зацепление с ушками стопорных колец. Изготавливаются кольцесъемники по стандарту. Причем зарубежные инструменты выпускаются с соблюдением стандарта DIN 471, а отечественные щипцы имеют ГОСТ 13942-86.

Съемники для стопорных колец делятся на два типа, и применяются они в зависимости от вида детали (внутренняя или наружная).

1. Съемник для внешних колец обеспечивает разжимание ушек детали. Принцип работы этого инструмента основывается на том, что когда рукоятки сводятся друг к другу, происходит растяжение детали, поэтому увеличивается ее внутренний диаметр. Чтобы снять внешние стопорные кольца, нужно попасть губками в отверстия ушек, и сжать рукоятки
2. Съемник для внутренних колец — принцип его работы аналогичен функционированию обычных ножниц, плоскогубцев или щипцов. Когда осуществляется сведение рукояток друг с другом, губки также сжимаются, тем самым воздействуя на деталь. В результате такого принципа работы осуществляется сжатие ушек, и уменьшение наружного диаметра, что позволяет извлечь деталь из посадочного паза
3. Универсальные съемники — позволяют осуществлять установку и снятие стопорных колец разного вида — внутренние и внешние. Изменение принципа работы осуществляется при помощи специального селекторного рычага. Дополнительно универсальные съемники стопорных колец могут дополняться винтовым ходом, фиксаторами и рычажными механизмами, что значительно облегчает эксплуатацию устройств

При выборе инструмента для демонтажа разрезных колец немаловажно определить толщину губок. Инструментом с толстыми губками нельзя демонтировать маленькие разрезные шайбы и наоборот

Именно поэтому зачастую съемники продаются в комплекте по 2 или 4 штуки с различными размерами губок.

https://youtube.com/watch?v=riDTFgd3wRI%3F

Критерии выбора инструмента

На правильность выбора влияет подход, поэтому надо учитывать ряд следующих рекомендаций:

1. Если планируется проводить длительные и серьезные работы по ремонту автомобильной техники, то рекомендуется купить набор круглогубцев, который должен состоять минимум из 4 экземпляров
2. Для единичных случаев по снятию и установке колец подойдут круглогубцы соответствующих параметров
3. Размер губок и ручек — влияет на возможность доступа к деталям, находящихся в отдаленных местах. Длина ручек влияет на такой параметр, как удобство работы инструментом
4. Вид устройства — для внешних или для внутренних фиксаторов
5. Наличие покрытия на рукоятках. Это покрытие не должно быть гладким, чтобы исключить скольжение инструмента в руках. Дорогие модели имеют покрытие на ручках, состоящее из двух компонентов — пластик и силикон, резина и силикон и т.п.
6. Наличие защитного антикоррозионного покрытия на губках инструмента — отсутствие этого покрытия приведет к тому, что вскоре металлические части начнут покрываться ржавым налетом. В итоге это приведет к ускоренному выходу из строя специализированного инструмента
7. Тип разжимного механизма. Какими они бывают, описано выше, а какой является лучшим — нет единого мнения. Все типы пружинных механизмов отлично справляются со своими функциями, если они изготовлены из качественных материалов
8. Толщина губок — зависит от диаметра, которые планируется снимать и устанавливать. Если не знаете диаметров, то лучше купить универсальные круглогубцы
9. Форма губок — прямая или изогнутая. По форме инструменты бывают двух типов, и если фиксируемое устройство расположено в труднодоступном месте, то для таких целей лучше подойдут круглогубцы с отогнутыми губками

Это интересно! Чтобы исключить повреждение колец (особенно это касается тонких и маленьких изделий), некоторые модели для этого снабжены специальными ограничителями. За счет регулятора можно выставить соответствующую величину усилия сжатия или разжатия, предотвратив повреждение деталей.

Характеристики съемников стопорных колец

Для того, чтобы смотреть во всем разнообразии моделей кольцесъемников, предлагаемых отечественными и заграничными изготовителями, желательно знать важные параметры, характеризующие данные устройства. К ним относится:

• Длина губок. Такой параметр определяет способность съемника работать с креплениями, находящимися в впадинах и прочих сложнодоступных местах. Необходимо не забывать, что с удлинением губок, по закону рычага, уменьшается усилие сжатия (при равном усилии на рукоятках)
• Длина рукояток. Оказывает влияние на удобство использования и на максимальное усилие сжатия или разведения ушек.
• Форма наконечников. Применяются как прямые, так и загнутые под определенным углом (от 0 до 90°). Прямые дают возможность развивать большее усилие, загнутые удобнее во время работы в впадинах.
• Диаметр наконечников. Должен быть если есть возможность ближе к диаметру отверстий в ушках. Очень толстый наконечник просто не пройдёт в отверстие, а очень тонкий скорее всего не выдержит нагрузки и поломаться. Более того с тонких наконечников кольцо может соскользнуть.
• Обратный отгиб наконечников. Применяется на внешних съемниках, для разжимания ушек. Отгиб увеличивает надежность удержания кольца.

Такие характеристики съемников для стопорных колец актуальны для классических конструкций. На рынке предлагаются многофункциональные съемники. У них наконечники губок сделаны снимающимися, их можно быстро снять и поменять на иную, намного лучшую к такому случаю пару. Селектором переключаются режимы разжатие/сжатие, дополнительный шарнир дает возможность менять наклонный угол губок от 0 до 90°.

Многие модели снабжены ограничителем усилия. Это дает возможность настраивать максимальное усилие разжатия или сжатия, не давая повредить тонкие кольца.

Во время использования многофункциональных съемников нужно быть внимательным при подборе наконечников. Допускается применять лишь те наконечники, которые сделаны тем же производителем либо указаны им в качестве совместимых.

Решительно недопустимо совместное применение наконечников из различных пар, выделяющихся по длине, наклонному углу или обратному изгибу. Это приведет к повреждению устройства. Другое неприятно последствие- деталь крепежа может сорваться с губок и отправиться в сумасбродный полет. Потому как металл при сжатии или разжатии запасает очень много энергии, возможно повреждение оборудования мастерской или нанесение серьезные травмы людям.

Во время работы с кольцевыми креплениями и съемниками в первую очередь применение средств индивидуальной защиты — небьющихся рабочих очков (лицевого щитка) и защитных перчаток.

Стопорные кольца

Для обеспечения хорошей фиксации довольно различных компонентов используются стопорные кольца. Они предоставлены крепежом особенной формы, который может использоваться для увеличения степени фиксации деталей по отношению друг к другу. Стопорные кольца внешние часто можно повстречать при крепеже подшипников качения, отвечающих за снижение степени износа несущих валов и иных элементов на момент эксплуатации

При рассмотрении уделяют внимание следующему:

Классификация проходит по сфере использования и конструктивным признакам, также есть таблица размеров, по которой упрощается выбор самой лучшей детали для конкретных эксплуатационных условий.
При подборе уделяют внимание показателям, которые отличительны в зависимости от свойств эксплуатации. Если рассматривать описание популярных изделий, то необходимо уделять свое внимание тому, что есть несколько самых разнообразных показателей

Они тоже указываются в таблице.

Столь маленькое и недорогое изделие служат частью самых разных механизмов и устройств. Благодаря использованию особенной технологии производства и особенных материалов значительно повышаются характеристики эксплуатации

При подборе принимается во внимание следующее:

Относительный диаметр отверстия

Часто рассматриваемая деталь крепится на валу, по этому диаметр внутри считается решающим качеством.
Уделяют внимание и тому, какой внешний диаметр. Он не должен быть гораздо выше элементов крепежа и выходить наружу

По мимо этого, внешний диаметр принимается во внимание при подборе колец, которые ставятся в середине.
Толщина кольца устанавливается вычитанием из критерия наружного диаметра внутреннего. Он также стандартизирован в ГОСТ. Увеличение критерия толщины существенно увеличивает прочность.
Для обеспечения необходимой практичности проходит создание канавки, отличающаяся диаметром и шириной.

Необходимо помнить про то, что все размеры выдерживаются в конкретном диапазоне с разной точностью. Многие параметры подбираются в соответствии с нормами, которые указываются в ГОСТ.
