Редукторы на мотоблок или культиватор — их виды и обслуживание

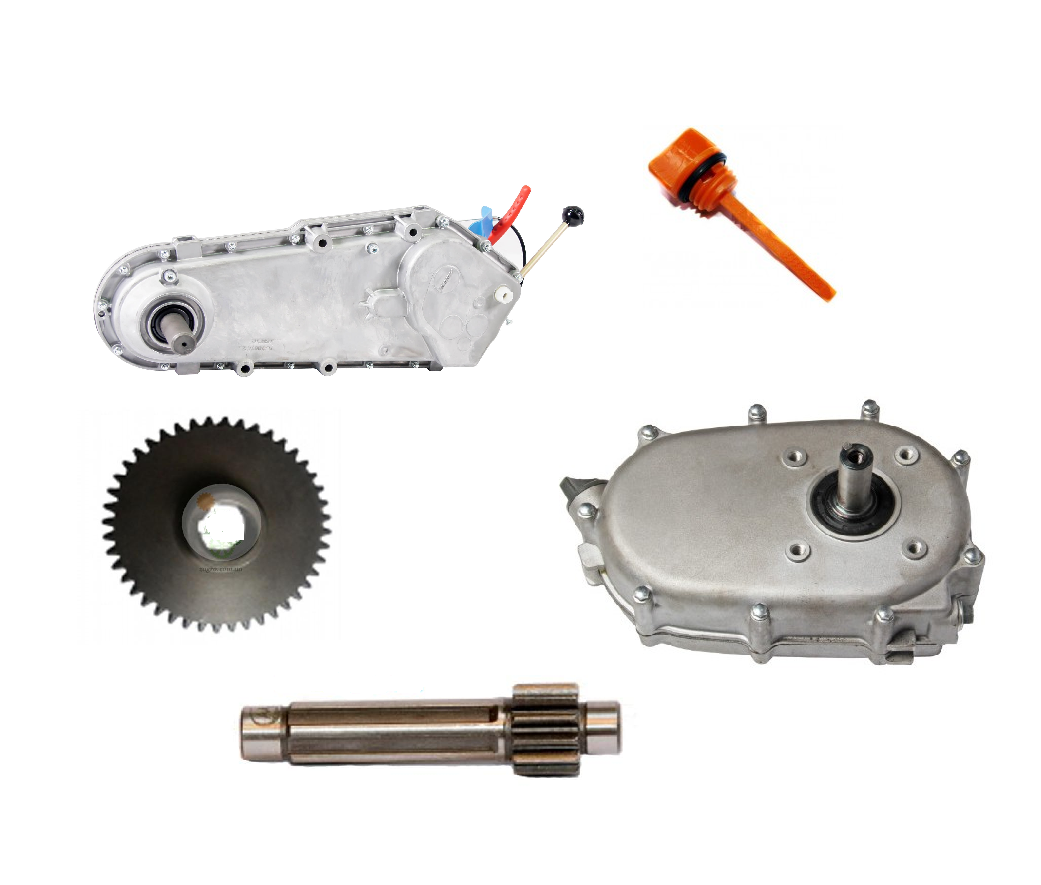

Состав

В состав редуктора мотоблока входят следующие важные части:

• винты;
• подшипники;
• оси;
• звездочки;
• корпус;
• втулки;
• рычаги переключения;
• зубчатые колеса;
• вал;
• муфта;
• полуоси;
• плата;
• пружина.

Это далеко не все элементы, которые задействованы в конструкции редуктора, но они являются основными. Поломка одного из них приводит к потере производительности и последующему ремонту.

По сравнению с червячным редуктором, шестеренчато-цепной обладает большей надежностью. Он удобен и прост в эксплуатации, может поддерживать функцию реверса. Как правило, это разборная конструкция, где все элементы соединены между собой болтами, благодаря которым можно осматривать состояние цепей и шестеренок при необходимости. Подобные редукторы устанавливают на большие мотоблоки, которым необходим прочный и надежный агрегат для передачи усилия на колеса и фрезы.

Добавление масла в бензин на мотоблоке

При грамотном подходе к выбору смазочного материала и его регулярной замене узлы, механизмы и разные запасные части к мотоблокам не придётся менять часто. Детали будут менее подвержены износу и защищены от коррозии.

Производители предостерегают от компонентов с добавками для двухтактных ДВС, это может увеличить изнашиваемость моторов. Кроме того, для таких агрегатов топливная смесь должна состоять из бензина и масла в точной пропорции, указанной изготовителем. Стандартный вариант соотношения – это 4:1, где 4 – горючее. Если же в агрегате установлен четырёхтактный ДВС, то он обычно работает на дизеле и разбавлять этот тип горючего с масляным компонентом нельзя.

Понижающий редуктор своими руками

Чтобы собрать такое незамысловатое устройство, как понижающий редуктор для мотоблока своими руками, вам понадобятся следующие материалы, инструменты и приспособления:

• стальной лист толщиной 0,5 см;
• подшипники фланцевые;
• труба, подходящая по диаметру к посадке подшипников;
• болгарка;
• дрель со сверлами по металлу и надфиль;
• сварочный аппарат;
• молоток;
• линейка, рулетка или штангенциркуль, маркер по металлу;
• крепежные элементы: шайбы, гайки, винты;
• звездочки и цепь;
• вал роторный.

Процесс сборки устройства включает в себя следующие этапы:

1. Важным элементом механизма является корпус, который изготавливается в виде прямоугольного короба из листовой стали. Одну боковую стенку необходимо сделать съемной для возможности проведения настройки и ремонта в дальнейшем. От качественно сделанного корпуса зависит исправность всего устройства, взаимное положение осей и валов, соосность посадочных мест под подшипники.
2. Гнездами для подшипников послужат небольшие отрезки труб, которые привариваются к одной из стенок корпуса.
3. Установить рабочие элементы: подшипники служат опорой для валов, к которым привариваются звезды разного диаметра, натягивается цепь для передачи крутящего момента от коленвала двигателя. На ведущих звездочках число зубцов всегда больше, чем на ведомых.
4. Последним этапом изготовления станет сварка корпуса, его покраска и установка съемной крышки.

https://www.youtube.com/watch?v=a4vtl0pTDTE

Как выбрать?

Преобразователь для мотоблока можно изготовить своими руками, но если нет необходимого опыта, то лучше приобрести его в специализированных торговых точках. Сегодня на рынке представлен огромный спектр качественных модификаций, стоимость которых варьируется в зависимости от различных технических и качественных характеристик.

На цену могут повлиять следующие факторы.

• Качество материалов, из которых изготовлены комплектующие.
• Количество функций, выполняемых преобразователем.
• Статус производителя.
• Реверсивный механизм (его наличие или отсутствие).
• Воспроизводимая мощность. При выборе следует не гнаться за большей мощностью, а ориентироваться на технические характеристики транспортного средства. Поскольку возможности редуктора и двигателя должны совпадать.
• Тип конструкции (разборный или неразборный).
• Конструктивные особенности. Например, тип передачи или вид сцепления.
• Срок службы. Как показывает практика, грамотно подобранный преобразователь способен прослужить от 7 до 15 лет в зависимости от типа передачи.

При покупке преобразователя не нужно забывать про габариты двигателя. Будет обидно потратить деньги на то, что потом не войдет в корпус. При выборе редуктора необходимо также позаботиться о масле, которое заливается в него. Оно играет важную роль, являясь залогом эффективной и бесперебойной работы механизма.

При выборе нужно учитывать несколько факторов.

• Климатические условия. Если транспортное средство будет эксплуатироваться в северных районах, то отдайте предпочтение тем средствам, которые не замерзают при минусовых температурах. В южных областях не следует тратиться на покупку таких вариантов.
• Нагрузки. При наличии тяжелой или целинной почвы мотоблок будет работать при повышенных нагрузках, а значит трение между деталями увеличится, вращательный момент усилится. Чтобы увеличить срок службы запчастей, следует подбирать смазочную жидкость, учитывающую эти особенности.

При выборе редуктора от какого-то конкретного производителя помните, что при ремонте необходимо менять вышедшие из строя комплектующие на подобные. Поэтому следует выбирать поставщика, который имеет свои представительства в вашем регионе.

Шестерёнчатый редуктор

Шестеренчатый редуктор считается самым надежным. Как правило, это разборный закрытый корпус, внутри которого 3-5 шестеренок в одной цепочке. Применяется в тяжелых культиваторах и мотоблоках, предназначенных для работы на земельных участках площадью от 25 соток. Такой редуктор, считается лучшим решением для культиватора, используемого профессионально.

Из плюсов шестерёнчатого редуктора, отметим:

• высокая надёжность,
• простота конструкции.

Редуктор культиватора — является важнейшим механизмом культиватора. Понимая, какой вид редуктора будет оптимален для имеющегося земельного участка, можно сэкономить не только при покупке культиватора, но и на его содержании. Так же стоит учесть и удобство использования. Например, можно купить тяжёлый, мощный культиватор с надёжным шестерёнчатым редуктором и не справиться с ним на небольшом участке с лёгким чернозёмом, в котором такой культиватор банально утонет. Каждый вид редуктора имеет своё предназначение, червячный редуктор, для работы на небольших участках с копаной или лёгкой землёй, цепной редуктор для работы на участках средних размеров или на тяжелом суглинке, шестерёнчатый для профессиональной работы или для работы на земельных участках площадью более 25 соток.

Делаете выбор правильно. И тогда, Ваш культиватор прослужит Вам очень долго!

Источник

Особенности

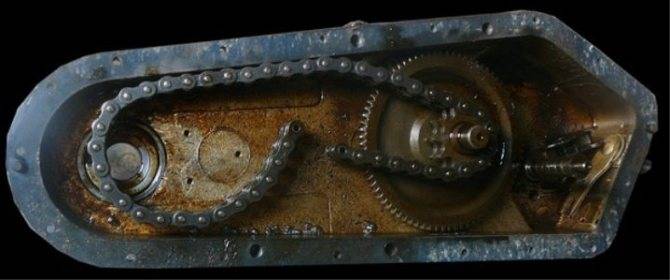

В конструкции мотоблока установлен шестеренчато-цепной агрегат, главной задачей которого является передача вращательного движения, а значит, и изменение частоты вращения фрез. Именно благодаря редуктору от ведомого шкива механическое действие передается колесам техники, посредством чего меняются скорость и направление.

Внутри корпуса находится масло, которое необходимо для обеспечения работоспособности редуктора. Элемент заключен в прочный герметичный корпус. Его кинематическая схема состоит из цепи и двух звезд, расположенных в противоположных направлениях. Нижнюю называют ведомой, поскольку она стоит на валу и приводит в движение всю систему мотоблока.

Мотоблоки с зубчатой передачей

Мотоблок с шестеренчатым редуктором предназначен для вспашки и культивации земли небольшой площади. В зависимости от размеров участка выбирается мощность механического плуга, достигающая 10-15 л. с. Работа механизма такой мощности невозможна на ременной или цепной передаче. Ведь шестерни выдерживают гораздо большие нагрузки.

Понижающий редуктор, устанавливаемый на мощные мотоблоки, можно сделать самостоятельно из запасных частей автомобильных дифференциалов и коробок скоростей или купить в магазине из ряда выпускаемых для садовых целей.

или ЗАО «Красный октябрь — Нева», производят шестеренчатые цилиндрические редукторы для трансмиссии мотоблоков российской сборки. Эти устройства выпускаются как запасные детали для культиваторов, поэтому не всегда взаимозаменяемые. Это ограничивает их установку на другую модель мотоблока.

Популярность получили мотоблоки с шестеренчатым редуктором и дисковым сцеплением благодаря переключению передач без остановки шкива. Но такие конструкции сложнее и дороже стоят.

Наибольшее распространение получили герметичные редукторы с масляной ванной и с алюминиевым корпусом. Обладая небольшим весом и простотой конструкции, такие механизмы практически не нуждаются в обслуживании. Есть неразборные модели, которые при выходе из строя меняются и не подлежат ремонту.

Смазка редукторов

С целью профилактики преждевременного износа комплектующих редуктора и сокращения потерь мощности в результате трения используется смазка подшипников и зацеплений.

В редукторах небольшой мощности и невысокой скорости зацепления смазка производится методом разбрызгивания либо с использованием масляной ванны. В то же масло, которое заливается в корпус, частично погружаются червяк, колесо (зубчатое или червячное) и разбрызгивающее кольцо.

Для смазки быстроходного оборудования высокой мощности масло в зону зацепления подается насосом из масляной ванны. Для подшипников используется смазка жидкой или густой консистенции.

Как сделать редуктор для мотоблока своими руками

Между червячным и цепным редукторами для мотоблока есть отличия нескольких важных характеристик: передаточное отношение, КПД, количество валов и передач, угловые скорости и мощность.

Какие бывают редукторы для мотоблока

На дешевые мотоблоки обычно устанавливают не разборные редуктора. Конструкция такого агрегата не отличается особой надежностью. Также у него невелик срок службы. К тому же невозможно провести ремонт или разборку-сборку. В изготовлении таких агрегатов используют низкокачественный металл и негильзованные детали. Для того, чтобы понять, почему невозможно длительное время использовать редуктор, нужно ознакомиться с его схемой.

На дорогие мотоблоки принято устанавливать разборные редуктора. Благодаря чему можно разбирать редуктор мотоблока и проводить техническое обслуживание. Ремонтируют редуктор мотоблока для увеличения срока службы, если при этом применяются высококачественные запчасти при замене неисправных элементов.

В обязательном порядке необходимо регулярно проводить диагностику редуктора, чтобы вовремя отремонтировать необходимый узел. Также должна проводиться регулярная смазка редуктора, что позволит использовать агрегат намного дольше. Чаще всего редуктор для мотоблока используют, чтобы высокая угловая скорость преобразовывалась в низкую. На входном вале отмечается высокая скорость, а на выходном вале отмечается низкая скорость.

Во избежание неожиданных поломок, необходимо проводить регулярное техническое обслуживание, что позволит успешно работать на сельскохозяйственной машине. Если изменение угловой скорости происходит ступенчато, редуктор называют коробкой передач, если же изменение происходит бес ступенчато — вариатором.

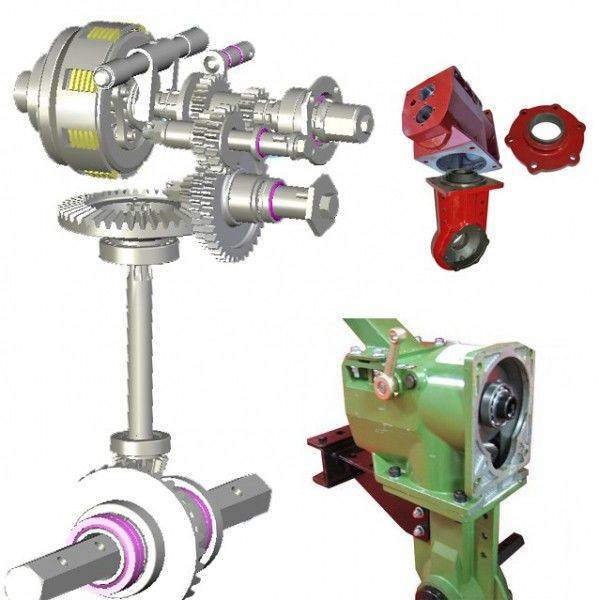

Самодельный угловой редуктор для мотоблока

Редуктор мотоблока можно сделать самому. Для этого потребуется сделать расчет номинальной мощности ( Pn);Pn=Ре(л.с.)хFS, в результате чего определяется у конической шестерни правильный тип угла. Также рассчитывается крутящий момент и количество оборотов в минуту.

Также нужно определить условия эксплуатации самодельного редуктор для мотоблока, что включает в себя: радиальную и осевую нагрузку на концы валов, минимальную и максимальную температуру, определение окружающих условий, прерывистый или не прерывистый операционный цикл, тип смазочного материала.

После определения технических параметров, можно начать собирать угловой редуктор. Для этого необходимо угловому редуктору выбрать корпус.

Например можно использовать заводской, с мотоцикла Урал или Днепр. Затем, исходя из диаметра корпуса редуктора делаем из стали корпус подшипников вала-шестерни. Здесь используем соответствующего размера сверло и штангенциркуль. Затем в соответствии с задуманными размерами выбираем подшипники вала-шестерни (2 шт).

На обратной стороне редуктора устанавливаем стальной фланец. У него внутри будет находится стальная шайба и фланцевый подшипник. Используя несколько винтов, крепим стальной фланец к корпусу генератора. Перед этим подбираем ведомый вал-шестерни, стальную шпонку и ведущую шестерню. Все узлы соединяются с передаточным механизмом и валом роторного генератора. Шкив клиноременной передачи располагается на передаточном механизме и крепится к ведомому валу-шестерни гайкой и пружинной шайбой. Чтобы собрать самодельный угловой редуктор, потребуются такие инструменты: штангенциркуль и линейка, прямая и крестовая отвертка, сверла по металлу, напильники и надфили по металлу, кусачки и плоскогубцы, резиновые прокладки, тиски и молоток.

Это интересно: Какой мотоблок Рысь надежнее — разбираем вместе

Как выбрать?

Преобразователь для мотоблока можно изготовить своими руками, но если нет необходимого опыта, то лучше приобрести его в специализированных торговых точках. Сегодня на рынке представлен огромный спектр качественных модификаций, стоимость которых варьируется в зависимости от различных технических и качественных характеристик.

На цену могут повлиять следующие факторы.

• Качество материалов, из которых изготовлены комплектующие.
• Количество функций, выполняемых преобразователем.
• Статус производителя.
• Реверсивный механизм (его наличие или отсутствие).
• Воспроизводимая мощность. При выборе следует не гнаться за большей мощностью, а ориентироваться на технические характеристики транспортного средства. Поскольку возможности редуктора и двигателя должны совпадать.
• Тип конструкции (разборный или неразборный).
• Конструктивные особенности. Например, тип передачи или вид сцепления.
• Срок службы. Как показывает практика, грамотно подобранный преобразователь способен прослужить от 7 до 15 лет в зависимости от типа передачи.

При покупке преобразователя не нужно забывать про габариты двигателя. Будет обидно потратить деньги на то, что потом не войдет в корпус. При выборе редуктора необходимо также позаботиться о масле, которое заливается в него. Оно играет важную роль, являясь залогом эффективной и бесперебойной работы механизма.

При выборе нужно учитывать несколько факторов.

• Климатические условия. Если транспортное средство будет эксплуатироваться в северных районах, то отдайте предпочтение тем средствам, которые не замерзают при минусовых температурах. В южных областях не следует тратиться на покупку таких вариантов.
• Нагрузки. При наличии тяжелой или целинной почвы мотоблок будет работать при повышенных нагрузках, а значит трение между деталями увеличится, вращательный момент усилится. Чтобы увеличить срок службы запчастей, следует подбирать смазочную жидкость, учитывающую эти особенности.

При выборе редуктора от какого-то конкретного производителя помните, что при ремонте необходимо менять вышедшие из строя комплектующие на подобные. Поэтому следует выбирать поставщика, который имеет свои представительства в вашем регионе.

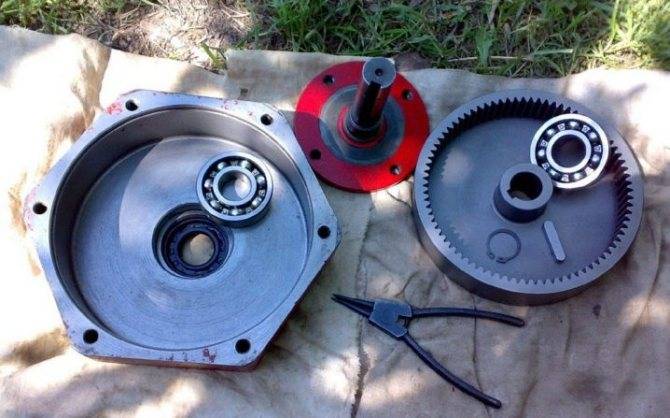

Ремонт редуктора мотоблока Нева МБ 2 своими руками

Автомеханик, специализируется на С/Х технике

Еще не так давно возделывать свои участки при помощи средств малой механизации было проблематично. Это было связано с рядом причин: небольшой выбор и стоимость товара, бьющая по карману землевладельца. Сейчас ситуация резко изменилась. На рынке представлена продукция различных компаний из стран ближнего и дальнего зарубежья.

Причем цена сельхозтехники вполне доступная. Появились надежные и многофункциональные помощники – мотоблоки, которые быстро и качественно обрабатывают участок земли: вспашка, окучивание, посадка, покос, а также уборка мусора и снега на придомовой территории. Все эти и другие операции выполняются посредством навесного оборудования, приводимого в движение редуктором мотоблока МБ 2.

Редуктор можно отремонтировать своими руками

При выходе из строя устройства процесс исправления поломок идентичен другим конструкциям мотоблоков

Самые распространенные нарушения в работе минитракторов, на которые стоит обратить свое внимание:

• при остановке вращения коленчатого вала необходимо раскрутить редуктор и внимательно осмотреть внутренние элементы на предмет разрушения;
• если из глушителя повалил белый дым – причина в карбюраторе;
• двигатель замедляется и глохнет – необходимо дождаться остывания мотора, затем проверить уровень масла и почистить головку цилиндра и поверхность блока от загрязнений.

Элементарные правила пользования механизмом поможет избежать дорогостоящего ремонта агрегата.

Шестеренчатый

Плюсы

• Можно применять с любым навесным оборудованием.
• Оптимальная скорость вращения, несколько передач.
• Высокая надежность и большой ресурс.

Минусы

Шумность.
Высокая цена.
Трудно ремонтировать самостоятельно.
У некоторых редуктов неправильное передаточное отношение, важно изучить характеристики.

В общем, такие редукторы довольно похожи на шестеренчато-цепные.

Обслуживать редуктор довольно легко — нужно только поддерживать уровень масла. Если редуктор используется в обычном режиме, то масло требуется менять каждые 100 часов. При профессиональном использовании это время сокращается в два раза. Чтобы проверить уровень масла, нужно использовать специальный щуп. Универсальных советов тут нет, необходимо изучать паспорт техники. Заливается обычное трансмиссионное масло.

При покупке редуктора особое внимание нужно обратить на то, является ли он разборным или неразборным. Неразборный совершенно неремонтопригоден, при поломке необходимо менять весь узел

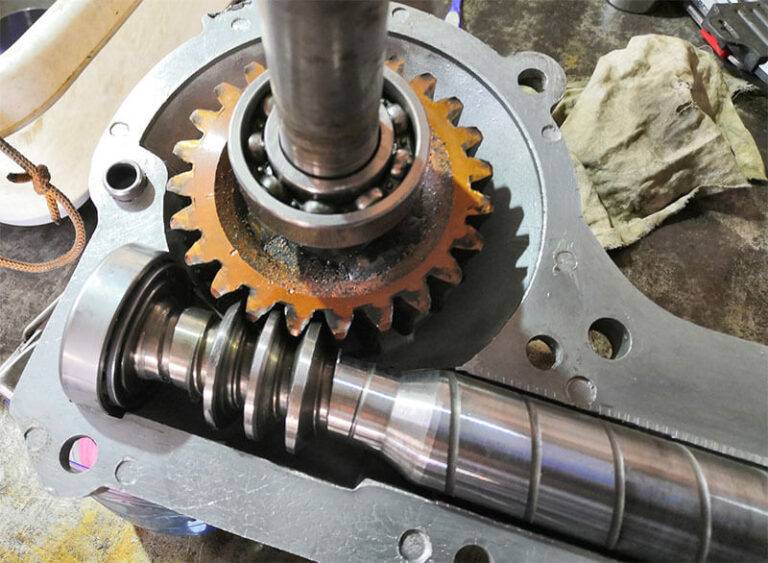

Особенности червячного устройства

Редуктор для мотоблока червячного типа имеет отличительную черту — наличие червячного зубчатого колеса и специального винта. Исключительность такого винта заключается в том, что форма профиля резьбы — трапецеидальная. Чтобы изготовить такой винт, используют материалы, которые отличаются повышенной прочностью.

Среди широкого разнообразия моделей таких винтов наиболее популярными являются одно-, двух- и четырехзаходные варианты. Заходность зависит от количества каналов резьбы на винте. По своему внешнему виду червячное колесо напоминает классическое изделие, но его резьба подогнана под особенности формы червячного винта.

Червячный редуктор мотоблока может изготавливаться из разных материалов. Например, для производства сердечника часто используют чугунный сплав или недорогую сталь. Использование недорогих материалов позволяет снизить себестоимость изделия. Что касается зубьев, то для их производства чаще всего применяют антифрикционный металл.

Основная особенность червячного устройства — его высокая эффективность. Это объясняет тот факт, что такой редуктор для мотоблока применяется в технике, основная задача которой — достичь высокого крутящего момента и низкой угловой скорости. Это возможно благодаря конструкции устройства: от двигателя крутящий момент передается на винт, в результате чего запускается процесс вращения выходного вала. Такой принцип работы имеет и редуктор культиватора.

Основные преимущества:

• сравнительно низкий уровень шума;
• всего два элемента (колесо+винт) обеспечивают большое передаточное отношение;
• плавный ход;
• одноступенчатый червячный редуктор обладает эффектом самоторможения.

Чтобы устройство прослужило вам как можно дольше, в процессе его сборки настоятельно рекомендуется соблюдать высокую точность

Особое внимание стоит уделить и регулировке механизма. Установка специальных приспособлений поможет добиться эффективного отвода лишнего тепла

Перед тем, как купить устройство, многие покупатели сначала знакомятся с его кинематической схемой. Кинематическая схема редуктора показывает особенности его конструкции в деталях, а также позволяет лучше разобраться в тонкостях его работы. Благодаря изучению кинематической схемы можно понять, сможете вы осуществить ремонт редуктора самостоятельно или нет. Что касается именно червячного устройства, то оно простое в разборке и ремонте.

Инструкция по эксплуатации

Перед использованием МБ его необходимо собрать и подготовить к работе

При получении культиватора обратите внимание на его силовой агрегат. На нем должна быть наклейка со значком безопасности. Последние модификации двигателя Лифан 8 л

с. Лифан имеют отличительные особенности, которые необходимо учесть при сборке МБ. Модификация мотоблока Лифан 900 мм – 1100 мм предполагает установку дополнительного оборудования для расширения вспахиваемой бороны

Последние модификации двигателя Лифан 8 л. с. Лифан имеют отличительные особенности, которые необходимо учесть при сборке МБ. Модификация мотоблока Лифан 900 мм – 1100 мм предполагает установку дополнительного оборудования для расширения вспахиваемой бороны.

При работе с мотокультиватором важно соблюдать следующую технику безопасности:

• Перед каждым запуском следует осмотреть движок.
• Остерегайтесь воспламеняющихся предметов при работе двигателя Лифан.
• Не подпускайте детей и животных к работающему МБ.
• Заправлять бак можно только при выключенном МБ.
• Не заводите мотор в закрытом помещении.

Начало работы без обкатки двигателя Лифан влечет за собой преждевременные поломки и выход техники из строя.

Обкатка мотоблока Лифан

Обкатка двигателя мотоблока Лифан позволяет подготовить мотокультиватор к полноценной работе при полной загрузке техники. Цель обкатки – это приработка и притирка всех элементов силового агрегата. Процесс обкатки двигателя Лифан производится следующим образом:

1. Перед запуском мотора проверьте уровень масла.
2. Заправьте топливный бак.
3. Запустите мотоблок на средних оборотах.
4. В течение часа нужно тестировать машину на всех передачах поочередно.
5. Произведите с помощью культиватора все действия (вспашка, культивация, перевозка груза) на средних оборотах и только на вспаханной ранее земле.
6. После обкатки замените масло и заправьте топливный бак.
7. МБ готов к работе на полную мощность.

Следует помнить, что процесс обкатки подробно описан в инструкции пользователя. Перед совершением любых действий, ознакомьтесь с руководством и действуйте в соответствии с описанием.

Обработка земли мотоблоками Лифан

Предназначение мотокультиваторов Лифан – качественная обработка земли для посадки, ухода за саженцами и сбора урожая. Данный вид техники отлично подходит для обработки участков средней и малой площади с любым рельефом и различными видами почвы. Вспашка земли на данном агрегате доступна до глубины в 200 мм, что позволяет вскапывать только плодородный слой почвы, оставляя нетронутым более глубокие глинистые слои.

Благодаря большому выбору навесного оборудования с помощью мотоблока Лифан можно производить любые виды приусадебных работ в зависимости от сезона и потребностей потребителя. Меняя комплектующие мотокультиватором можно пользоваться круглый год, начиная с вспашки и посадки, и заканчивая уборкой снега в зимний период.

В стандартную комплектацию мотоблока включены:

• Фрезы.
• Колеса d350 мм для мотоблока.

Дополнительная комплектация:

• Плуг.
• Сенокосилка.
• Картофелекопалка.
• Насосное оборудование.
• Снегоуборочное оборудование и др.

Мощность двигателя Лифан в последних моделях позволяет с легкостью обрабатывать целинные земли со сложным смешанным грунтом. Однако при работе с мотокультиватором не стоит забывать о необходимости технического обслуживания техники.

Редуктор для мотоблока Нева

Обработка земельного участка для современных огородников уже не представляет такой большой проблемы, как это было в недалеком прошлом. В продаже появилась такая универсальная техника, как мотоблоки, которые значительно облегчают жизнь агрономам и садоводам.

Мотоблоки Нева — это одни из лучших агрегатов в своей линейке. Они надежны, долговечны и многофункциональны. Вы сможете и обрабатывать землю, и ухаживать за растениями, и собирать и перевозить урожаи, мусор.

Здесь мы вам расскажем про редуктор для мотоблока Нева, о его устройстве, ремонте. Это один из самых значимых элементов в любой машине, поэтому если вы желаете, чтобы он прослужил долго и без поломок, вы должны знать все тонкости его устройства, а также причины неисправностей и методы их ликвидации.

Подводим итоги

Редуктор на мотоблок — неотъемлемая составляющая слаженной и эффективной работы механизма. Этот маленький элемент выполняет важную функцию и повышает эффективность работы двигателя. В зависимости от видов мотоблоков и их предназначения (профессиональные или бытовые), они могут оснащаться разными редукторами. Правильно работая с техникой и проводя регулярные техосмотры, вы обеспечите своей сельскохозяйственной технике продуктивную работу. Покупайте редуктор для культиватора конкретно по предназначению, и техника прослужит вам много лет.
