Нарезка резьбы на трубах

Приспособления для работ

Какой бывает инструмент для нарезки резьбы на трубах? Вы можете выбрать, как электрический, так и ручной станок для нарезки резьбы на трубах. Если работы разовые, нет смысла приобретать дорогой «девайс», но решать вам. Знакомьтесь с приспособлениями для нарезки резьбы на трубах, руководством пользования приборами и выбирайте тот вариант, который максимально гармонично впишется в ваши планы.

А это электрический аппарат, с которым работать одно удовольствие

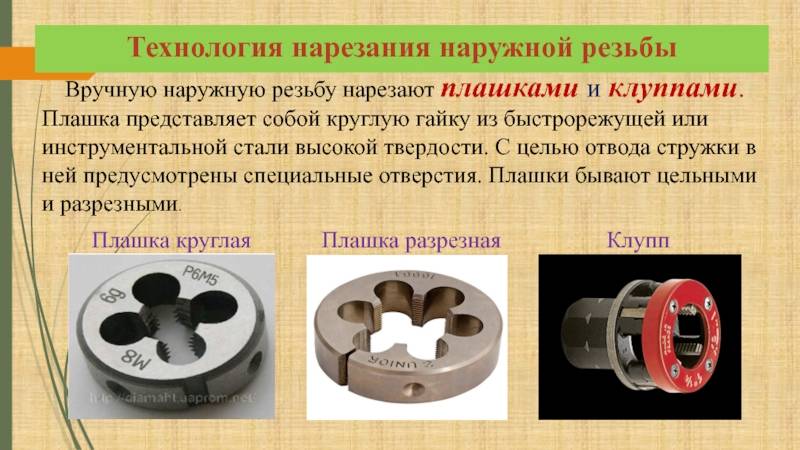

Плашка

Этот «девайс» родился в советское время и более известен под названием «лерка». Самый простой вариант устройства для получения резьбы. Приспособление являет собой гайку с прорезями, оснащенными режущей кромкой.

По форме плашки бывают:

• круглые;
• разрезные;
• раздвижные;
• цельные.

Так выглядит плашка

Любой тип лерки можно приобрести в строительном магазине по умеренной цене

Перед покупкой обратите внимание на диаметр изделий, с которыми придется работать: набор для нарезки резьбы на трубах должен соответствовать калибру конструкции, на которой предстоит делать борозду. Например, для работы с полудюймовыми трубами понадобится плашка с маркировкой «G1/2»

Нарезка изделия при помощи плашки

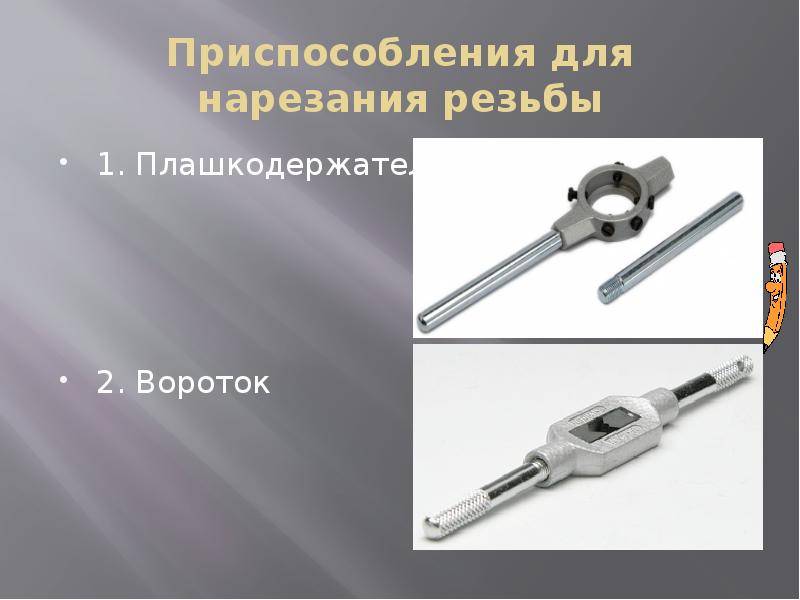

Чтобы работать с леркой, нужен специальный держатель, поскольку накрутить резьбу, держа плашку в руках, у вас не получится. Иногда стоимость такого устройства известной марки равна цене лерки. Если в планах использовать инструмент для монтажа одной сети, а потом его хранить в гараже «на всякий случай», можете смело приобретать «копеечный» китайский держатель, который после эксплуатации будет не жалко выбросить.

Работа с плашкой – процесс не из легких. Инструмент правильно функционирует только в опытных руках, так что, если вы нарезаете борозду впервые, то лучше рассмотрите другой – более простой «девайс» – клупп.

Так выглядит клупп с трещоткой

Клупп

По мнению экспертов, нарезка резьбы на трубе клуппом может быть произведена даже новичком, впервые взявшим в руки инструменты. Тем более, данный агрегат представлен в нескольких моделях, включая специальный вариант – электрический. В чем «фокус»? Устройство центрует лерку на трубе. Ваше вмешательство будет минимальным. Покупать ли электрическую модель для разовых работ, решать вам. Чаще для домашнего пользования заводят ручной клупп. Для трубной резьбы понадобится также трещотка и головки. Лучше покупать все элементы в одном наборе, выйдет и дешевле, и надежнее, поскольку производитель дает гарантию на совместимость деталей. Трещотка тоже производится из стали, но часть ее покрывают специальным противоскользящим пластиком – чтобы рукоятку удобно было держать в руке.

Принцип работы клуппа прост: поместите трубу в направляющую, крутите клупп до момента образования нужной борозды.

А это метчики

Метчик

Метчик – приспособление для нарезания внутренней резьбы. По форме прибор похож на винт, только с хвостиком, чтобы инструмент можно было прикрепить к станку или ручке. Для нарезки используется набор из пары метчиков, один из которых предназначен для черновой резьбы, другой – для чистовых работ.

Как работать при помощи метчиков? Разрезанный фрагмент трубы очистить щеткой, торец изделия смазать маслом, вставить агрегат, к хвостовику прикрепить ручку и продвигать метчик внутрь конструкции. Сначала делают черновую канавку, а затем чистовую борозду, не забывая смазывать элемент перед началом следующего этапа.

Если вы все сделаете верно, то вот что в результате получится

Согласитесь, нарезка резьбы на трубе – простое дело, которое под силу освоить каждому хозяину дома!

Простой способ нарезки резьбы на металлической трубе

Я покажу как просто нарезать резьбу на водопроводной трубе обычному домашнему мастеру, без каких-либо навыков в этом деле и с минимальным набором инструментов.

К примеру, при замене батареи центрального отопления, как в моем случае. В этом нет абсолютно ничего сложного и метод доступен почти каждому. Итак, вы обрезали трубу болгаркой или другим инструментом, типа ножовкой.

Главное, чтобы срез был ровный и перпендикулярный.

Понадобится

• Клупп под нужный диаметр трубы.
• Разводной ключ (газовый).

Клупп — резьбонарезной инструмент, типа плашки, только это насадка с направляющей юбкой. Его необходимо приобрести к сантехническом магазине. Дефицита на них нет, поэтому найдете без проблем, даже в поселке.

В данном случае представлен китайский вариант, довольно неплохой.

Стоит такая штука в районе 200-500 рублей. Все зависит от диаметра и наценки. Ходовые модели под диаметры 1/2, 3/4 дюйма и дюймовая как в моем варианте.

Можно спросить у сантехников советский аналог, если есть такая возможность. Тогда для вас это будет в обще бесплатно.

Нарезаем резьбу на трубе

Старую краску можно не снимать. Смазываем место, где будет резьба твердой или жидкой смазкой: солидол, литол, моторное масло.

Также промазываем резцы на клуппе.

Ни там ни там не нужно наносить сильно много твердой смазки, так как стружки после нарезки будут к ней прилипать и не будут падать вниз, а значит удаляться. Надеваем клупп направляющей на трубу.

По идее клупп вращается специализированным инструментом — трещоткой, но так как у нас разовая работа, приобретать дорогой инструмент будет не выгодно. Берем разводной ключ, и подгоняем его размер под заднюю юбку клуппа.

Вращаем инструмент, делая несколько оборотов вокруг трубы. Теперь резцы вошли в зацепление.

Если труба хлипкая и неустойчивая, ее нужно удерживать другим разводным ключом вот так:

А другим разводным ключом вращать насадку. Последовательность нарезки такая: 2-3 оборота клуппа вперед, 1 назад. Это нужно сделать обязательно, чтобы стружка сломалась, отвалилась и не мешала дальнейшей нарезке. Если этим пренебречь, стружки могут замять витки резьбы.

Всего нужно нарезать 4-5 полных витков резьбы.

В итоге резьба на трубе нарезана.

Так же учтите, что резцы в клуппе имеют небольшой конус. Это нужно для того, чтобы можно было с легкостью начинать и нарезать резьбу. В итоге я веду к тому, что конечные витки могут быть не полными и недорезанными по глубине. Поэтому, чтобы получить 3-4 полноценных витка резьбы на трубе, визуально лучше нарезать 6-7 витков.

После всех работ резьбу можно проверить навинтив на нее любой переходник или штуцер.

Чем толще труба, тем большее усилие приходится прилагать для проворачивания насадки. Способ не хитрый, должных навыков почти не требуется, справиться даже новичок. Перекосить резьбу невозможно, так что бояться не стоит.

Внешний тип

Создание внешней резьбы на болтах, стержнях и винтах производится плашкой. Это специальное приспособление в виде шайбы, которое имеет посредине отверстие. Разделяют плашки в зависимости от их устройства на:

• цельные;
• раздвижные;
• призматические;
• круглые.

Цельные приспособления представляют собой шайбы, имеющие неизменный диаметр, и они не разбираются. Т.е. под каждый размер стержня требуется использовать разные приспособления.

Раздвижные типы, в отличие от цельных, могут применяться при небольших изменениях диаметра стержня. При этом их крепление производится в клуппе так, чтобы все номера на частях полностью соответствовали номерам на самой раме. Также между упором и плашкой ставится специальная пластина, которая не дает треснуть корпусу от давления.

Призматические виды применяются при нарезке на 32 трубе и других распространенных диаметрах. Они состоят из двух разъемных частей, на которых с внешних сторон имеются канавки.

Круглая плашка устанавливается в вороток-легкодержатель, и может иметь один или несколько специальных мест под упорные винты.

Желательно сказать, что на нержавеющей трубе нарезка производится довольно тяжело, так как этот вид стали имеет высокие показатели твердости. Другие металлы легко обрабатываются и вручную, что дает возможность сэкономить время и деньги.

Пошаговая инструкция к нарезанию резьбы при помощи плашки

Наиболее распространенным можно назвать плашку самых различных видов. Он входит в число необходимых инструментов для нарезания витков. Среди его особенностей отметим нижеприведенные моменты:

1. Плашка выглядит как гайка, изготавливаемая из закаленной стали. С торцевых сторон распроложены отверстия, выполненные в виде цветка. Для обеспечения механической обработки грани представлены острыми режущими кромками. За счет лепестковой формы обеспечивается отведение стружки от зоны резания.
2. В корпусе есть отверстия, предназначенные для установки рукоятки. Расположены они по боковым сторонам, за счет чего обеспечивается равномерное воздействие.

Плашка получила большое распространение по причине того, что довольно проста в применении. Рекомендации по ее применению выглядят выглядит следующим образом:

1. На момент обработки труба должна быть вертикально расположенной. При этом она фиксируется при помощи тисков.
2. Рекомендуется провести очистку поверхности, а также создание фаски.
3. На трубу следует нанести масло, которое упростит ход плашки по трубе.
4. Стоит учитывать, что плашка должна быть расположена строго вертикально. Даже при отклонении всего на 10 градусов приведет к снижению качества получаемых витков.
5. Рукоятку следует вращать по часовой стрелке.
6. Для того чтобы повысить качество получаемой поверхности следует после двух витков делать один обратный, за счет чего обеспечивается отвод остатков металла от режущей части.

Нарезание резьбы плашкой

Во время проведения работы следует периодически смазывать рабочую часть и трубу маслом. Смазывающиеся вещества делают процесс резания более простым и плавным.

Как нанести резьбу при помощи клуппа

Нельзя сказать, чтобы клупп в чем-то уступал в плане функциональности нарезной плашке. Более того, он относится к более универсальным инструментам, с помощью которого можно наносить резьбу на самые разные трубы – как по диаметру, так и по материалу.
Конструктивно клупп состоит из специального держателя, внутри которого располагаются пазы для помещения в них сменного резца. Преимуществом клуппа является и то, что нет необходимости прикладывать чрезмерные усилия. Работа с ним удобнее и безопаснее. Внутри держателя предусмотрено наличие направляющих, которые облегчают работу, с одной стороны, а с другой повышают качество конечного результата.

Для того, чтобы осуществить нарезку трубы с помощью клуппа, нужно будет проделать следующее:

Клупп для нарезки резьбы — это простые резцы, выполненные из особо прочной, надежной и дорогой инструментальной стали.

• Предварительно зачищенную от ржавчины и краски трубу укрепить в вертикальном неподвижном положении в тисках;
• Установить клупп в держатель необходимого размера;
• Нанести смазку на клупп и на саму обрабатываемую трубу;
• Вставить трубу в направляющую внутри держателя;
• Начать вращать рукоять устройство по направлению часовой стрелки, осуществляя нанесение резьбы. В процессе также нужно будет следить за тем, чтобы поверхность трубы была смазана. При необходимости, смазку нужно обновлять.

Как только нанесение резьбы будет завершено, клупп выворачивается обратно, затем его нужно будет еще раз для большей гарантии провернуть по направлении к резьбе.

Работу с клуппом освоить еще более просто, чем с плашкой. Но и в этом случае нужно будет для начала потренироваться на черновом материале, чтобы сразу не испортить хорошую чистовую заготовку.
В последнее время появилась возможность приобрести электрические модели клуппа. Наличие электрического привода в этом устройстве обеспечивает и более высокую скорость работы, и меньшие усилия со стороны оператора. Принципиальных отличий от ручного клуппа в работе не имеется. Перед началом работ также будет необходимо как следует обработать металлическую трубу – очистить и обезжирить. Затем нужно будет зафиксировать трубу – это делается, как правило, при помощи комплектной струбцины, которая поставляется вместе с устройством. Затем достаточно нажать на кнопку запуска двигателя. При этом не потребуется использование отдельных тисков, что упрощает работу с электроклуппом. Ведь он и сам по себе может прикрепляться непосредственно к трубе.

Электроклупп применяется для нарезки резьбы на стальных трубах диаметром до 2”

Какому из этих способов отдать предпочтение – этот выбор, как всегда, остается за самим пользователем. Надо сказать, что идеальную нарезку не сможет гарантировать ни одно, даже самое современное устройство. В любом случае, ответственность за конечный результат будет во многом лежать на самом мастере.

Разновидности и сферы применения метчиков

Нарезание внутренней резьбы может выполняться вручную или с использованием станков различного типа (сверлильных, токарных и др.). Рабочими инструментами, которые выполняют основную работу по нарезанию внутренней резьбы, являются машинно-ручные или машинные метчики.

На различные виды метчики делят в зависимости от целого ряда параметров. Общепринятыми считаются следующие принципы классификации метчиков.

1. По способу приведения во вращение различают машинно-ручные и машинные метчики, при помощи которых осуществляется нарезка внутренней резьбы. Машинно-ручные метчики, оснащенные квадратным хвостовиком, используют в комплекте со специальным приспособлением с двумя ручками (это так называемый вороток, держатель метчиков). При помощи такого приспособления метчик приводится во вращение и нарезает резьбу. Нарезка резьбы метчиком машинного типа осуществляется на металлорежущих станках различного типа, в патроне которых такой инструмент и фиксируется.
2. По способу, которым нарезают внутреннюю резьбу, различают универсальные (проходные) и комплектные метчики. Рабочая часть первых разделена на несколько участков, каждый из которых отличается от остальных своими геометрическими параметрами. Участок рабочей части, который первым начинает взаимодействовать с обрабатываемой поверхностью, выполняет черновую обработку, второй – промежуточную, а третий, расположенный ближе к хвостовику, – чистовую. Для нарезки резьбы комплектными метчиками требуется использование нескольких инструментов. Так, если комплект состоит из трех метчиков, то первый из них предназначен для выполнения черновой обработки, второй – для промежуточной, третий – для финишной. Как правило, комплект метчиков для нарезания резьбы определенного диаметра включает в себя три инструмента, но в отдельных случаях, когда обработке подвергаются изделия, изготовленные из особо твердого материала, могут использоваться наборы, состоящие из пяти инструментов.
3. По типу отверстия, на внутренней поверхности которого необходимо нарезать резьбу, различают метчики для сквозных и глухих отверстий. Инструмент для обработки сквозных отверстий характеризуется удлиненным конусным кончиком (заходом), который плавно переходит в рабочую часть. Такую конструкцию чаще всего имеют метчики универсального типа. Процесс нарезания внутренней резьбы в глухих отверстиях осуществляется метчиками, конусный кончик которых срезан и выполняет функцию простейшей фрезы. Такая конструкция метчика позволяет нарезать с его помощью резьбу на всю глубину глухого отверстия. Для нарезания резьбы данного типа, как правило, используется комплект метчиков, приводимых во вращение вручную, при помощи воротка.
4. По конструкции рабочей части метчики могут быть с прямыми, винтовыми или укороченными стружкоотводящими канавками. Следует иметь в виду, что использовать метчики с канавками различного типа можно для нарезания резьбы в изделиях из относительно мягких материалов – углеродистых, низколегированных стальных сплавов и др. Если же резьбу необходимо нарезать в деталях, изготовленных из очень твердых или вязких материалов (нержавеющих, жаропрочных сталей и др.), то для этих целей используют метчики, режущие элементы которых располагаются в шахматном порядке.

Хороший метчик сделан из качественной инструментальной стали, выглядит аккуратно и имеет ровно проточенные витки и канавки

Метчики, как правило, применяются для нарезания метрической резьбы, но есть инструменты, с помощью которых нарезают трубную и дюймовую внутреннюю резьбу. Кроме того, различаются метчики и по форме своей рабочей поверхности, которая может быть цилиндрической или конической.

Ручные инструменты

Ручные приспособления являются основным видом для нарезания резьбы в быту, их применение имеет следующие особенности:

• Доступность. Ручные приспособления имеют самую низкую цену среди устройств подобного типа поэтому доступны любому хозяину.
• Функциональность. При нанесении нарезки используется основное устройство (плашкодержатель, вороток), в которое вставляется режущий инструмент с нужными параметрами.

Рис. 5 Плашка Зубр и метчики в наборах резьбонарезного инструмента

Компактность. Ручные приспособления занимают мало места и не требуют для проведения операций большого пространства.

Промышленность выпускает готовые наборы из метчиков и плашек разных размеров для нарезки резьбового профиля – это существенно упрощает задачу поиска необходимых приспособлений.

Инструменты для ручной обработки – метчик

Метчик является основным устройством для прорезания внутренней резьбы, которая редко используется в трубопроводных линиях. Порядок работы с метчиком состоит из нескольких простых этапов:

1. Смазывают внутренние стенки заготовки машинным маслом, помещают метчик в вороток и вставляют в отверстие, следя за тем, чтобы не было перекосов. Рабочий конец метчика имеет конусную форму, поэтому снимать внутреннюю фаску нет необходимости.
2. Совершают несколько вращательных движений по часовой стрелке в направлении витков, затем вращают метчик обратно. Процедуру повторяют несколько раз, делая 3 – 4 прохода вперед и назад.
3. Извлекают метчик наружу и очищают его кромки от стружки, такую же операцию проводят и с внутренними стенками заготовки. Если элементы не очищать от стружки, профильные зубцы могут быть повреждены из-за ее попадания в канал.

Рис. 6 Ручной резьбонарезной инструмент для труб в работе

Использование плашки

С помощью плашки удобно делать внешнюю нарезку на заготовках малого диаметра, перед проведением процедуры элемент с нужными параметрами вставляется в плашкодержатель, дальнейшие операции выполняются в следующем порядке:

1. Напильником, наждачной бумагой или болгаркой снимают фаску с торца внешних стенок заготовки, машинным маслом смазывают резцы и обрабатываемую поверхность.
2. Помещают плашку поверх детали и делают несколько оборотов, стараясь держать инструмент строго по центральной оси заготовки. Затем отворачивают ее обратно и снова вращают вперед, проходя большее расстояние.
3. После 3 – 4-х проходов в разных направлениях плашку снимают и очищают поверхность детали и резцов от стружки.

При резке плашкой или метчиком рационально использовать отдельные элементы для черновой и чистовой обработки – это упрощает процесс и повышает качество профильной поверхности резьбовых витков.

Рис. 7 Клуппы трубные

Применение клуппа

Клупп является ручным резьбонарезным инструментом, современной модификацией плашки и работает по одинаковому с ней принципу. Его основные отличия от плашки:

• направляющая цилиндрическая часть с ребрами;
• возможность установки в специальную трещотку с прочной удобной ручкой;
• длинные резцы, с неполным сечением с краю и постепенно переходящие в основной профиль, поэтому резьба режется постепенно, что упрощает и облегчает проведение работ;
• возможность замены изношенных резцов в головке на новые;
• проблемы при нарезании короткой резьбы из-за неполной прорезки поверхности в конечной части. В этом случае дополнительно используют плашку или обрезают клупп до зубцов с полным профилем.

Проведение работ клуппом при нарезании аналогично действиям с плашкой, его можно проворачивать электроинструментом, трещоткой с ручкой или разводным газовым ключом, зажимая ребра цилиндрической направляющей части.

Рис. 8 Трубные электрические резьбонарезные клуппы

Получение резьбового профиля при помощи клуппов

Клуппы изготавливаются с раздвижными и неподвижными плашками. Удобнее применять инструмент первого типа, который иногда называют клуппом Маевского. Конструктивная особенность такого устройства – наличие радиальных одно- или двухсторонних плашек. В корпусе инструмента имеется семь отверстий: четыре – для рабочей и три – для направляющей плашки. Для перемещения в радиальном направлении предусмотрены планшайбы, которые прижимными кольцами прижимаются к корпусу клуппа. Такая конструкция исключает повторный проход резьбы (как в предыдущем варианте). https://www.youtube.com/watch?v=POlwUW4NKE8 Работы производят так:

1. Деталь, подготовленную к нарезке резьбы, устанавливают в тисках, подготавливают к нарезке торец, после чего надевают на изделие клупп с раздвинутыми плашками.
2. Подводят плашкодержатель к образующей поверхности трубы и закрепляют его там при помощи струбцин (входят в состав клуппового набора).
3. Устанавливают плашки, и усилием подачи начинают формообразование резьбового участка.
4. При обратном провороте клуппа храповик выводит плашки из зацепления с поверхностью трубы, после чего планшайба поворачивается на следующий оборот, и нарезка резьбы продолжается.

Устройство Недостаток клуппов – их массивность, а также необходимость в более тщательном уходе. Однако технологические удобства вполне восполняют эти бытовые ограничения.

Инструменты, используемые для нарезания резьбы

Прежде чем приступать к выполнению работы, необходимо подготовить инструмент для нарезки резьбы на трубах, в состав которого входят следующие приспособления:

1. рулетка, карандаш и штангенциркуль. Сборка трубопровода происходит по ранее подготовленной схеме. На первом этапе необходимо подготовить трубы определенной длины, указанной на схеме. Для разметки применяются рулетка и карандаш. Штангенциркуль используется для измерения диаметра труб и подбора нужного инструмента;

Рулетка и штангенциркуль для замера труб

Производить разметку труб надо предельно внимательно и аккуратно. Любая погрешность в измерении может привести к сбору неправильной конструкции, что приведет к необходимости повторного изготовления трубопровода.

1. болгарка. Инструмент используется для нарезки труб по ранее нанесенной разметке. Вместо болгарки можно использовать ножовку по металлу;

Инструмент для нарезки металлических труб

1. тиски. Нарезание резьбы на трубах должно производиться четко горизонтально. Для этого отрез трубы необходимо надежно зафиксировать;

Устройство для фиксации трубы в определенном положении

1. машинное масло и любой иной смазывающий материал.  Нарезка резьбы на трубах вручную будет производиться гораздо легче, если инструмент и конец трубы смазать специальными средствами;
2. очки для защиты глаз. Любая работа должна производиться, соблюдая все правила безопасности. При нарезке резьбы металлическая стружка может попасть в глаза и нанести им сильные повреждения, поэтому необходима защита в виде очков;
3. инструмент для нарезания резьбы на трубах. Это может быть один из трех вариантов:

Набор клуппов для нарезки резьбы разной величины

Набор плашек и плашкодержатель

Инструменты для нарезки внутренней резьбы

Выбор инструмента должен основываться на виде резьбы и приоритете мастера. Для нанесения внешней резьбы используются плашки, которые устанавливаются в клупп или плашкодержатель. Чтобы нанести внутреннюю резьбу, применяются метчики.

Необходимые инструменты

Для выполнения работы потребуется резьбонарезные инструменты:

• Плашка или лерка – устройство в виде гайки из закаленного металла, имеет заостренные режущие грани (резцы). По форме они бывают круглые, квадратные, шестигранные. Виды плашек: цельные, раздвижные, разрезные. Для отвода стружки устроены отверстия.
• Клупп – инструмент на основе раздвижной плашки. Корпус, состоящий из двух частей, позволяет регулировать диаметр нарезки. Для удобства работы устроена рукоятка. Некоторые модели дополнены трещоткой, позволяющей выполнять вращательные движения одной рукой. Профессиональный инструмент снабжен электроприводом.
• Метчик – винт из закаленной стали, имеющий режущие кромки. Состоит из рабочей части и хвостовика. В набор входят устройства для черновых и чистовых работ.

Дополнительно подготавливают вспомогательные приспособления:

• рулетка и карандаш – для замеров и отметок;
• штангенциркуль – определяет диаметр труб и приспособлений.

Подготовка к работе

Участок, на котором придется работать резьбонарезным устройством для водопроводных труб, очищают от ржавчины, грязи, остатков краски. Используется наждачная бумага. Поверхность должна очиститься до металлического блеска. На торцевой поверхности снимается фаска. Необходимо подготовить смазку для обработки трубы и режущего инструмента. Для очистки стружки потребуется ветошь.

Как производится операция и в чем ее суть

Основная задача слесаря – создать отверстие в металлической толще с последующим образованием ложбинок изнутри. Их требуется сделать так, чтобы витки подходили к болту, шпильке или иному крепежу.

Резьбовой элемент может понадобиться в быту для максимально прочного соединения двух частей. Здесь необходимо добиться максимальной чистоты – чтобы не оставалось стружек, деформаций, сбитых нитей

Также очень важно следовать стандартам ГОСТ по размеру приспособления. Диаметр должен совпадать с винтом, который будет входить внутрь. Важность имеют многие параметры – тип материала, его плотность, а также состояние, например, температура, наличие коррозии

Сперва следует подготовить заготовку – убрать лишние загрязнения

Важность имеют многие параметры – тип материала, его плотность, а также состояние, например, температура, наличие коррозии. Сперва следует подготовить заготовку – убрать лишние загрязнения. Затем необходимо верно подобрать инструмент, только после этого приступать к металлообработке в два или три этапа – от черновой до финишной

Затем необходимо верно подобрать инструмент, только после этого приступать к металлообработке в два или три этапа – от черновой до финишной.

Имеют значение несколько параметров:

• диаметр отверстия;
• глубина нарезки;
• количество ниток (это заходы, самое распространенное – наличие трех полостей);
• шаг, то есть расстояние между двумя бороздами.

Как и чем нарезать резьбу на трубах?

Вопрос о том, как нарезать резьбу на трубах самостоятельно нередко возникает у хозяев домов или квартир. Ведь вызывать мастера по любому поводу не хочется, а сделать резьбу своими руками не так уж сложно, особенно если иметь необходимые инструменты и некоторые знания в этой области.

Умение нарезать резьбу пригодится при сборке металлических трубопроводов, в случае труб из ПВХ это делается при помощи специальной сварки.

Различают несколько методов нарезки:

• при помощи плашки;
• с применением клуппа;
• используя электрический клупп.

Если требуется внутренняя резьба, то в этом случае употребляют метчик. Следует рассмотреть все методы по отдельности.

Какие инструменты потребуются

Вот перечень инструментов, которые понадобятся для самостоятельной работы:

• штангенциркуль для определения размеров трубы;
• клупп или набор плашек;
• метчик для нарезки внутренней резьбы;
• тиски или ключи для фиксации трубы;
• болгарка или ножовка, если потребуется резать трубу;
• смазка.

Перед началом нарезки следует предварительно зачистить конец трубы от краски и ржавчины, а также снять фаску, чтобы плашка легко двигалась. Место для резьбы, а также внутренняя поверхность плашки или клуппа обязательно смазываются машинным маслом.

Нарезка резьбы плашкой (леркой)

Плашки бывают трех видов:

• круглые;
• круглые разрезные;
• раздвижные.

Их используют чаще всего, потому что они легки в работе и стоят недорого.

Работа выполняется в следующей последовательности:

1. Определяется диаметр трубы и шаг резьбы при помощи штангенциркуля;
2. Подбирается лерка нужного размера;
3. Внутренняя часть плашки и труба смазываются;
4. Плашку следует установить в специальный плашкодержатель;
5. Если производится монтаж труб, то трубу следует установить в тиски, а если производятся работы на смонтированном трубопроводе, то плашкодержатель просто одевается на конец трубы;
6. Нужно вращать плашкодержатель в требуемом направлении, нарезая резьбу;
7. Важный нюанс — сделав пару оборотов, всегда нужно повернуть инструмент обратно, этим снимается образовавшаяся стружка, если этого не делать, она повредит резьбу;
8. Сделав необходимое количество витков, инструмент и трубу следует очистить от смазочного вещества.

Как сделать нарезку при помощи ручного клуппа

Все выполняется в аналогичной очередности:

1. Определяется размер трубы, затем она и внутренняя поверхность инструмента обрабатываются смазкой;
2. Клупп нужного диаметра вставляется в специальный держатель, входящий в комплект инструмента;
3. Далее клупп устанавливается на трубу и начинается процесс нарезки;
4. Сделав один оборот, необходимо повернуть клупп обратно на 90о, этим самым удаляя образовавшуюся металлическую стружку.

Когда резьба готова, смазку следует тщательно удалить.

Как сделать внутреннюю резьбу

Для этого случая пользуются особым инструментом — метчиком. Причем необходимо иметь два метчика — черновой, который удаляет основное количество металлической стружки внутри трубы, и чистовой, который доводит резьбу до рабочего состояния.

Работа включает в себя следующие этапы:

Зачищается внутренняя часть трубы;
Определяется диаметр метчика и производится смазка внутренней поверхности трубы, а также самого инструмента;
Метчик вставляется в трубу и поворачивается по часовой стрелке, при этом важно следить за его направлением — оно должно быть строго параллельно трубе, а то резьба будет испорчена;
После черновой нарезки выполняется еще одна — чистовая.

Как нарезать резьбу при помощи электрического клуппа

Конечно, таким инструментом располагают не все, но, если он у вас есть, то глупо не воспользоваться возможностью сделать резьбу быстро, удобно и качественно.

Как правило, плашки для нарезки входят в комплект резьбонарезательного клуппа, поэтому работа делается без какой-либо головной боли:

1. Определяется размер резьбы и подбирается необходимая лерка;
2. Затем она вставляется в сам прибор;
3. Труба зажимается в специальный держатель;
4. Потом совсем просто — нажимается кнопка, и клупп начинает работу.

Вроде все без проблем, но данный инструмент имеет некоторые минусы.

При работе прибор очень сильно нагревается, поэтому его не рекомендуется использовать несколько раз подряд. Также он очень неудобен для нарезки резьбы труб, которые находятся непосредственно у стен.

Так что, если вам необходимо сделать всего несколько нарезок, то лучше не приобретать это дорогостоящее оборудование, а купить ручной клупп или плашку.

Нарезать резьбу на трубе своими руками совсем нетрудно, но помните, что следует соблюдать все правила безопасности.

Как нарезать на токарном?

К примеру, нарезка на токарном станке, используя резец будет выглядеть так: резец двигается вдоль оси вращающиеся детали, которая поддаётся вперёд и назад по отношению к резцу, и своей заостренной вершинкой прочерчивает линию винтового типа.

Винтовая линия отличается углом её подъёма или увеличения. Величина этого угла, перпендикулярна оси вращения, она измеряется между касательной и определяется: величиной подачи режущего инструмента, который перемещается вдоль оси, с частотой вращения детали.

Нарезание внутренней и наружной

Чтобы нарезать внутреннюю или наружную резьбу, нужно применить стержневой резец. Их изготовление отличается лишь формой резца. Для наружной, применяются прямые или отогнутые резцы.

А для внутренней изогнутые резцы или прямые. Расположение кромки резца обязательно должно совпадать профилем обрабатываемой резьбы.

Нарезание метчиками и плашками

Плашками вырезается наружная резьба. Участок детали предварительно обрабатывается. Диаметр поверхности, которая будет обработана должен быть чуть-чуть меньше наружного диаметра резьбы.

Сперва снимается фаска, соответствующая высоте профиля резьбы. Затем плашка устанавливается в патрон (плашкодержатель).

И выбирается скорость в соответствия с нужной резьбой (она указана на тыльной стороне станка).

Метчики часто используются для внутренней метрической резьбы. Как правило, на станке используется машинные метчики, это позволяет за один проход закончить деталь.

Для резьбы из твердых, вязких материалов используются комплекты из 2–3 метчиков. В комплекте из двух, правый делает 75% работы, а второй лишь доводит до нужного размера.

В комплекте из трёх метчиков, правый или черновой делает 60% работы, средний (получистовой) 30% работы, а третьи 10%.

Использование резьбонарезных головок

Для труб и болтов применяются резьбонарезные головки. Они устанавливаются в станок, затем настраивается нужный диаметр и передвигается по трубе. Они способны осуществлять работу с высокой точностью.

Универсальные головки позволяют установить гребенки от разных компаний. Также есть возможность смазки гребёнок и регулировки размеров, часто встречается ручной зажим.
