Как сделать пилораму из дисковой пилы

Еще одним инструментом, который можно сделать самому и который пользуется немалой популярностью, является дисковая пилорама. Это незаменимая вещь во время строительства деревянных помещений.

Ее использование заметно облегчает рабочий процесс, экономя массу времени и сил. Таким образом, вопрос о том, как делается дисковая пилорама своими руками, забирается во многие головы.

Виды дисковых пилорам

С помощью пилорамы можно получить любую разновидность пиломатериалов.

Главная деталь – дисковая пила – закреплена таким образом, что имеет возможность распиливать в две стороны и, кроме того, поворачивается на 90 градусов.

Именно эти особенности позволяют классифицировать дисковые пилорамы на следующие виды:

1. Горизонтальная — процесс работы ведется при помощи пильной каретки, которая по двум направления движется вдоль бревна. Такая пилорама разбирается, ее производительность высока, а отходов остается минимум;
2. Угловая — с одним диском или двумя. Однодисковая работает как вертикально, так и горизонтально в двух направлениях. Угловая пилорама, в которой диски размещены друг против друга горизонтально и вертикально, иначе говоря, ортогонально, работает с высокой производительностью.

Из чего состоит аппарат

Распиловочный станок состоит из следующих частей:

• Сама пила.
• Электропривод.
• Пильная каретка.
• Направляющая для пилы.
• Опора для бревна.
• Рама для конструкции.

Источники

• https://obrabotkametalla.info/pilit/kak-sdelat-lentochnuyu-piloramu-svoimi-rukami
• https://moiinstrumentu.ru/pilorama-iz-benzopily-svoimi-rukami-kak-sdelat-bystro-i-legko.html
• https://rezhemmetall.ru/lentochnaya-pilorama-svoimi-rukami.html
• https://lesoteka.com/instrument-i-oborudovanie/pilorama-svoimi-rukami
• https://podelki.expert/samodelnaya-pilorama/
• https://homius.ru/samodelnaja-pilorama.html
• https://benzopilok.ru/samodelki/pilorama-iz-benzopily.html
• https://obenzopilah.ru/tips/na-vse-ruki-mastera-sobiraem-piloramu-na-osnove-benzopily-svoimi-rukami.html
• https://opilah.com/samodelnaya-pilorama/
• https://nashgazon.com/instrument/pily/sozdanie-piloramy-v-domashnih-usloviyah-svoimi-rukami.html
• https://tpspribor.ru/instrumenty/samodel-naya-diskovaya-pilorama-v-domashnih-usloviyah.html
• https://intehstroy-spb.ru/stanki/kak-sdelat-diskovuyu-piloramu-svoimi-rukami-izgotovlenie-prostoy-konstrukcii.html
• https://remboo.ru/instrumenty/kak-sdelat-piloramu-svoimi-rukami.html

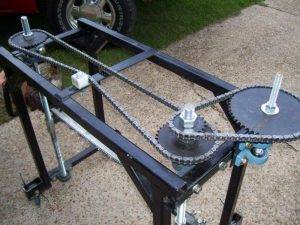

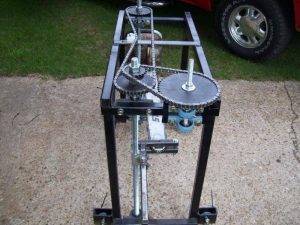

Как собрать самодельную пилораму из пилы

Для бытовых нужд обычно большой размер пилы не требуется. Станок удобнее использовать с небольшими габаритами. Чаще всего мастерами рассматривается вариант с применением имеющейся бензопилы.

Понадобится заранее подготовить:

• Два швеллера;
• Рельсовые элементы;
• Уголки.

Установка стяжки из металлической трубы

Стартом работ станет созданный каркас. Когда он будет изготовлен, в нем предстоит проделать определенное количество отверстий. Затем монтируются стяжки, выполненные при помощи трубы из металла.

Монтаж ребер жесткости

Для того, чтобы усилить каркасную часть потребуется установка определенного числа ребер жесткости. Предстоит сконструировать мобильную тележку, для чего используется стальная плита.

При помощи сварки понизу крепится два уголка. Они потребуются в качестве креплений, где будет крепиться бензопила.

Завершающие действия

Специальную конструкцию, предназначенную для фиксирования бревен для обработки, ставят на финальном этапе деятельности.

Первоначальный запуск агрегата возможно осуществлять исключительно после того, как будут в полном объеме выполнены все рекомендации следующего характера:

• Проведено контролирование не только неисправностей кабелей, но и их соединительных участков;
• Заземление проверено на целостность;
• Агрегат должен отключаться, как при возникновении короткого замыкания, так и при необходимости замены основного элемента – пилы;
• Предстоит находиться немного дальше того расстояния, которое отводится для выбрасывания опилок;
• Бревно должно быть отлично зафиксировано на рельсах во время работы.

Пилорамы ленточные

Этот вид распилочных станков позволяет получать из круглого леса строительный материал в виде доски и различного по сечению и размеру бруса с минимальными отходами. Доска может быть не обрезной, края доски имеют кривую линию, и обрезной (края составляют ровную линию). Брус может быть квадратного или прямоугольного сечения.

Современный инструментальный рынок предлагает сегодня множество станков для обработки древесины, изготовленных отечественными и зарубежными производителями. Среди них большое количество станков, предназначенных именно для продольного распила круглого дерева.

Одним из таких является ленточная модель пилорамы «Тайга», которая является на сегодняшний день наиболее востребованной среди предпринимателей, изготавливающих пиломатериалы для строительства, мебельной промышленности и для других производственных сфер.

Ленточная пилорама «Тайга»

1. Согласно отзывам пользователей пилорамой — эта модель распиловочного станка окупает себя за небольшой срок, который составляет в среднем примерно 3 месяца. А гарантия при покупке у производителя составляет один год.
2. Естественно, что приобретая такое оборудование, предприниматель практически делает эффективное вложение своих средств, которые через небольшой промежуток времени будут приносить ему хорошую прибыль.
3. Кроме этого, на данное время по стране существует большое количество дилеров, которые продают деревообрабатывающие станки от производителя. Благодаря этому ремонт пилорамы не будет составлять каких-либо трудностей. У дилеров можно будет свободно приобрести для замены практически любую деталь для станка, включая даже целые технические узлы.
4. Ленточный распиловочный станок «Тайга» относится к оборудованию, которое имеет лучшее соотношение «цена — качество». Это надежный, высокопроизводительный станок, выпускающий высококачественную многоцелевую продукцию, который при небольшом финансовом вложении может приносить постоянно хорошую прибыль. Естественно, это выгодно для любых крупных и небольших предприятий.
5. Кроме этого, станок «Тайга» может работать не только от электроэнергии, но и от автономного источника с бензиновым двигателем. Благодаря этому ее можно установить далеко от населенных пунктов непосредственно на участке, где производиться вырубка леса.
6. Имея небольшие габариты, и легко разбираясь, оборудование легко может перевозиться за один раз автомобилем «Газель».

Особенности

1. Сегодня станки модели «Тайга» на рынке деревообрабатывающего оборудования практически занимают лидирующее положение. Перечень этого ряда оборудования довольно большой и в своей технологической цепочке практически занимает два первых места.
2. Пилорамы с приводом от электродвигателя, по своей мощности, наличию либо отсутствию подъемных кареток, а также диаметру распиливаемых бревен и других дополнительных узлов, таких как электронная линейка, делятся на 5 модификаций.
3. Пилорамы ленточные с приводом от бензиновых двигателей, по своей мощности, размером распилочных полотен и диаметру распиливаемых бревен делятся на три модели.
4. Все электрические и бензиновые пилорамы, изготовленные отечественными производителями, имеют сертификаты, подтверждающие, что они соответствуют определенным российским ГОСТам и изготовлены с соблюдением Технических Условий, которые разработаны именно для серийной продукции на промышленных предприятиях.

Материалы и инструменты для создания пилорамы

Необходимо обзавестись:

• Бетономешалкой помимо аппарата для сварочных работ;
• Пассатижами и крепежными элементами, то есть гайками и болтами;
• Болгаркой наряду с электрической дрелью;
• Набором гаечных ключей;
• Строительным уровнем и сверлами, как по бетону, так и по металлу;
• Струбницами для слесарных нужд.

Материалы потребуются такие:

• Два длинных винта и гайки к ним;
• Трубы. Одна с профилем, другая из стали;
• Металлический уголок в 50 миллиметров;
• Двигатель;
• Шарикоподшипники. Можно ролики;
• Ступицы от автомобиля вместе со ступицами, а также цепная передача;
• Песок и щебень, и цемент.

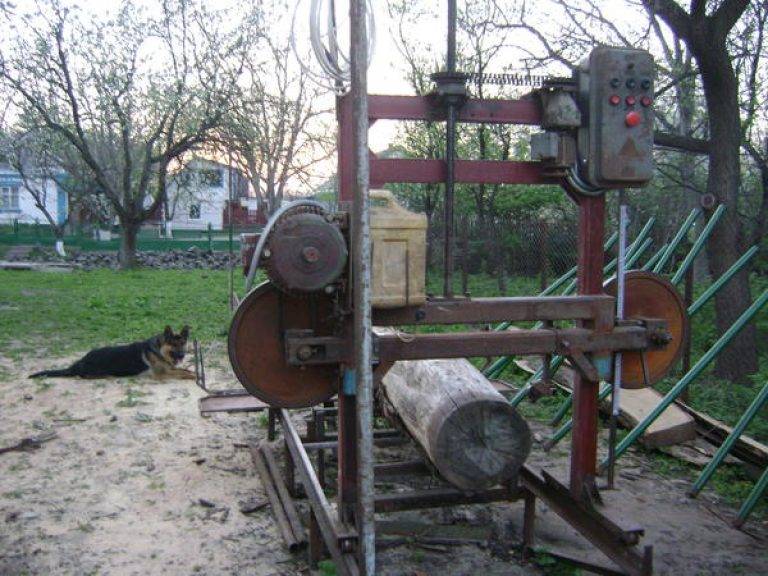

Ленточная

Представляет собой оборудование, применяемое при распиливания на пиломатериал кругового леса. В результате получаются, как доски необходимого размера обрезные и необрезные, так и шпалы и прочее. Пильным элеметом в этом случае является лента из стали, где предусмотрены профилированные зубья.

Сборка в домашних условиях подобного агрегата доставит немало сложностей. Довольно трудно добиться полной слаженности в рабочем процессе всех составных ее частей. Также дополнительно потребуется обзавестись не только специальным инструментарием, но и подходящими комплектующими в полном составе.

Самое главное условие, чтобы в нужное время были для работы рядом необходимые схемы и чертежи. Готовой конструкции предстоит работать с материалом немалого веса, достигающего порой трехсоткилограммового значения. Потребуется четко отладить регулирование толщины (нарезной).

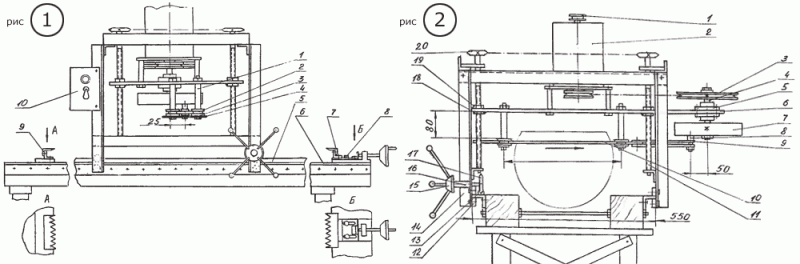

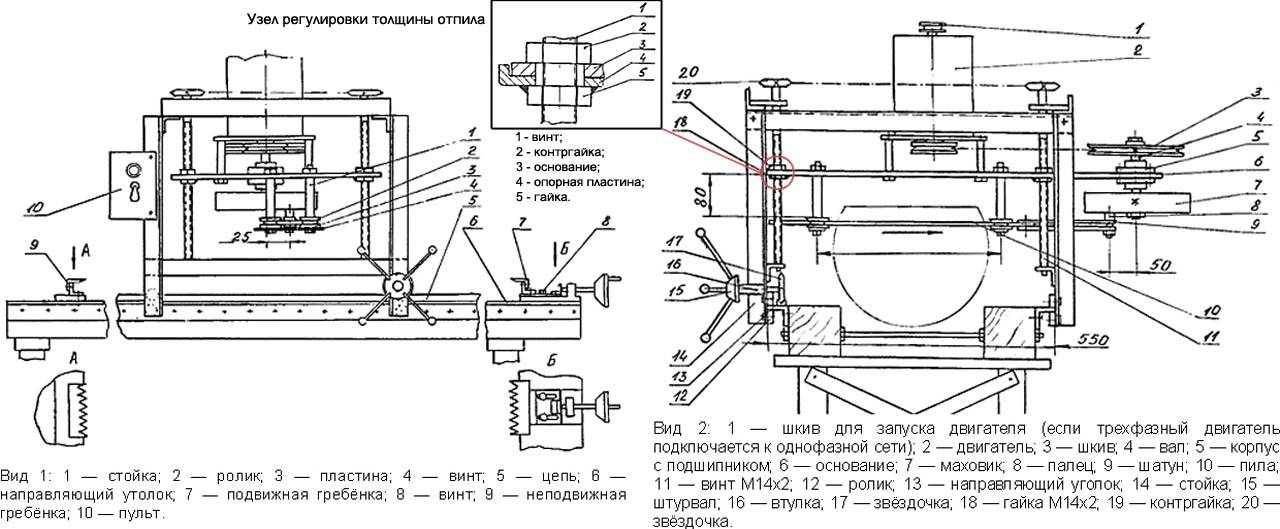

Цепная пилорама

По принципу действия она во многом схожа с ленточным вариантом. Разницу составляет наличие цепной пилы. Зато конструкция отличается меньшей сложностью, а также удобна благодаря компактным размерам. Поэтому ее будет легче выполнить в домашних условиях.

Ставится она на участке так, чтобы с любой стороны был обеспечен доступ.

Шинная пилорама

Конструктивно это установленный на рабочую высоту мощнейший профиль. Бензопила перемещается по нему, зафиксированная в тележке. Высота выше пояса необходима для удобства оператора, та как опираться постоянно на локти и колени радость небольшая.

На опорную раму укладывается бревно так, чтобы оказаться параллельным основной профильной части. Необходимая обрезка осуществляется, когда пила, работая, идет вдоль него.

Главным элементом выступает профиль основной, который обеспечивает соблюдение правильных геометрических размеров пиломатериалов. Его специально выбирают не только прочным, но и жестким. Он обычно опирается на три опоры или более. Они связаны с рамой, предполагаемой под укладку бревен.

Рекомендации по изготовлению

Чтобы самодельная пилорама работала более эффективно, следует обратить внимание на некоторые рекомендации:

1. Конструкция должна быть устойчивой и крепкой, поскольку приходится работать с бревнами различными по весу и размерам;
2. Выполнять работы по сборке оборудования необходимо непосредственно на том месте, на котором планируется его размещение. Это обусловлено массивностью и большим весом конструкции;
3. Необходимо постоянно смотреть за работой оборудования и поправлять настройки, поскольку конструкция делается своими руками, без применения точных программ и компьютеризации;
4. Самодельные пилорамы «разбрасываются» стружкой, поэтому нужно либо соорудить дополнительные конструкции, либо делать уборку после выполненных работ;
5. Широкий ленточный пропил влияет на образование большого количества отходов;
6. Для обеспечения эффективной работы мобильной тележки необходимо использовать прокладки и пластины, при этом прокладки нужно брать по толщине больше швеллера на 0,5 мм;
7. Электродвигатель можно легко заменить бензиновым двигателем. Этот вариант будет более простым, потому что можно использовать бензопилу, а точнее ее двигатель. Полотно от бензопилы будет идти в качестве ленты. Как сделать бензиновую ленточную пилораму, см. на видео;
8. Все закрепляющие элементы должны быть надежно зафиксированы для обеспечения безопасной работы всей конструкции;
9. Для обеспечения эффективной работы пила должна быть наточена, а зубья разведены.

ВАЖНО ЗНАТЬ: Как сделать решетку на окно своими руками?

Организационно-правовые аспекты бизнеса

Первое, что вам потребуется сделать при открытии собственной пилорамы – это оформить все необходимые бумаги. Прежде всего, вам надо пройти регистрацию компании в государственных органах. Для этого у вас будет два варианта.

• Индивидуальный предприниматель. Используя данную форму собственности, вы сможете продавать продукцию только физическим лицам.
• ООО. Используя представленную форму собственности, вы сможете сотрудничать как с физическими, так и с юридическими лицами. Преимущества этой формы собственности в том, что он может сотрудничать даже с иностранными контрагентами.

При регистрации требуется указать соответствующий код согласно классификатору ОКВЭД. Это 20.1. Распил и строгание древесины.

Перед тем как начать работать, вам потребуется получить разрешение на вырубку леса в подобранном месте и арендовать участок. Разрешение потребуется только в том случае, если вы собираетесь добывать сырье самостоятельно. Если вы хотите организовать закупку сырья у поставщиков, разрешение не потребуется. После того как вы прошли регистрацию в государственных инстанциях, потребуется встать на учёт в различных фондах, в частности в Пенсионном фонде. Дополнительно вам могут потребоваться следующие виды документов:

• договор аренды участка либо свидетельство собственности участка. Если используется договор аренды, он должен быть подкреплен разрешением на вырубку леса от собственника;
• согласование действий с местным лесничеством;
• акт обследования насаждений;
• подробный план использования участка;
• если вы собираетесь закупать сырье, сразу заключить долгосрочный договор на поставку, где будут прописаны все условия.

При открытии ООО потребуется открыть расчетный счет в надежном банке. Помните о том, что постоянная и бесперебойная поставка сырья – это ваша гарантия того, что организация не будет простаивать, а ваша прибыль будет такой же стабильной и регулярный.

Пильные шкивы: требования

К этим деталям выставляются жесткие требования: они должны быть выполнены из стали, так как чугунные или алюминиевые шкивы менее прочные и не справляются с нагрузками. В конструкции пилорамы должна присутствовать возможность регулировки шкивов по отношению друг к другу.

Оптимальный диаметр пильных шкивов − 600 мм: меньший диаметр уменьшает ресурс устройства, а больший увеличивает габариты пилорамы. Не рекомендуется использовать обрезиненные шкивы, так как они имеют ряд минусов:

− опилки налипают на поверхность шкива,

− отсутствует возможность использовать скребки, так как он стирает опилки вместе с резиновым слоем;

− нельзя использовать смазочно-охлаждающие жидкости, которые содержат солярку или керосин: они разъедают покрытие из резины;

− резиновое покрытие регулярно требует замены (желательно устанавливать новое раз в несколько месяцев).

Раскрой пиломатериалов

Перед началом раскроя на ленточной пилораме бревна необходимо сделать предварительные расчеты. Необходимо учесть направление режущих поверхностей, качество древесины, количество и размер будущей продукции. Неоднородность материала может усложнить задачу. Поэтому для избежания брака предварительно разрабатывают схему распила ствола дерева.

После того как бревно закреплено на полотне пилорамы составляется расчет по количеству будущей продукции. Для этого производят следующие замеры:

• Дерево мысленно делят на 4 части и осматривают каждую отдельно. Качественной считается грань без дефектов, признаков плесени, сколов и повреждений от насекомых. Из нее делают самые лучшие материалы. Бруски часто напиливают из доски, вырезанной на худшей стороне бревна.
• На линейке пилорамы выставляют размер диаметра заготовки. К этой величине добавляют высоту выпуклости. Она представляет собой разницу диаметров между вершиной и комлевой частью.
• Рулеткой измеряют высоту верхушки дерева. Отталкиваясь от этой величины, рассчитывают первоначальный размер будущих материалов, включая прибавку на распил 2-5 мм.
• Далее, поворачивают бревно на 900 и производят аналогичные вычисления.
• Заготовку поворачивают таким образом, чтобы при распиле получилось наименьшее количество горбыля.

После того как произведены все необходимые замеры, и составлена карта раскроя бревна, определяются с технологией распиловки.

Типы распила бревна

Перед распиловкой круглого леса делают продольные срезы по бокам бревна, реже со всех сторон. Получившийся горбыль используют для производства двухкантного бруса и необрезной доски.

Меняя направление пилы по отношению к годовым кольцам на бревне можно получить пиломатериалы с уникальным рисунком. Качество таких досок будет отличаться. Этот момент учитывается при составлении схемы распила бревна.

Существуют следующие виды распилов:

• Радиальный. Распил делается перпендикулярно рисунку колец. Разрез ценится тем, что получается доска с однородной текстурой и цветовой гаммой. Она имеет повышенную устойчивость к влажности и усушке. Такой материал считается самым качественным
• Тангенциальный. Распил бревна производится параллельно или по касательной линии относительно годовых колец. Полученные доски отличаются низким качеством, но при этом имеют интересный рисунок. Материалы чувствительны к повышенной влажности, их использование рекомендуется в сухих условиях.
• Рустикальный. Разрез выполняется под различными углами относительно бревна. Доска содержит различные дефекты в виде сучков и заболонь. Отличается средними показателями усушки и разбухания от влажности.
• Поперечный. Разрез осуществляется по центру дерева поперек волокон. Доска имеет рисунок в виде среза годовых колец. Отличается низким качеством.

Для того чтобы получить наибольшее количество материала с минимальными издержками можно воспользоваться специальными программами или таблицей раскроя бревна на ленточной пилораме.

Принцип работы

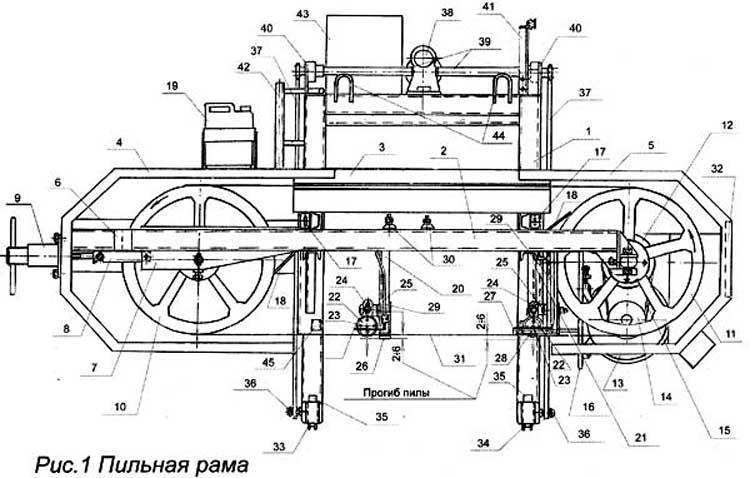

Режущий механизм ленточной пилорамы

Конструкция представлена двумя вращающимися элементами, между которых натянута пила. По мере вращения катушек создаются возвратно-поступательные движения режущего элемента. Благодаря этому и происходит распил. Работает пилорама в горизонтальной плоскости.

Режущий элемент закреплен на мобильной тележке. Перемещаясь по рельсам, она проходит расстояние, равное длине обрабатываемого элемента. Бревно закрепляется на каркасе неподвижно. Для этого нужно сделать  струбцины, крепящиеся к каркасу.

Предельная длина обработки зависит от протяженности рельс, по которым движется тележка. Максимальная ширина зависит от расстояния между элементами натяжения пилы. Все расстояния проставляются на чертеже.

Для качественной работы:

• бревно должно быть зафиксировано;
• настроена градация, точность и ровность реза;
• пильная лента должна иметь необходимое натяжение;
• пила должна быть заточенной и с разведенными зубьями.

Процесс распиловки проходит в три этапа.

1. Предварительно лес сортируется по габаритам длины и диаметра. Происходит ручная подгонка габаритов под параметры пилорамы.
2. Процесс распилки. Перед тем как сделать первый рез оператор производит проверку оборудования, настраивает параметры реза.
3. Последующая ручная доработка. Самодельный инструмент не дает точности и ровности. Потому необходимые параметры нужно сделать болгаркой или рубанком.

Что нужно предусмотреть?

Перед изготовлением нужно обратить внимание на следующие вещи:

1. Диаметр распиливаемых бревен, если будут большие диаметры, то нужна более мощная пила, более длинная шина с цепью;
2. Загрузку тяжелых бревен на распиловку, для этого нужно обязательно предусмотреть какой то механизм, или может закатывать их или дополнительные домкраты или в идеале погрузчик;
3. Бревно должно фиксироваться, чтобы во время распиловки оно не играло и доски были ровными;
4. Направляющая для бензопилы и салазки не должны играть, поэтому их нужно усиливать;
5. Чем мощнее пила, тем легче будет осуществляться производство. Поэтому приобретая пилу нужно брать максимально мощную;
6. Использования электричества в качестве источника энергии позволяет хорошо сэкономить;
7. Не забываем что цепь должна быть для продольного пиления, это позволит значительно поднять скорость процесса. Специалисты рекомендуют использовать цепь 3*8.
8. Цепь желательно покупать твердосплавную. Этим на сегодня занимается . Обычные цепи выходят из строя достаточно быстро;
9. Длину распиливаемых бревен, нужно учесть максимум и минимум. Чтобы максимально длинные входили, а минимально короткие не проваливались между направляющими;
10. Рассчитывать таким образом, чтобы пила во время работы не вибрировала и не играла на направляющих;
11. Мощность пилы, в некоторых случаях хочется и помощнее и по экономнее. В таком случае народные умельцы делают следующее. Вместо бензопилы ставят электромотор, а шину оставляют для распиловки, смотрите фото ниже;
12. Высоту пилорамы. Нужно предусмотреть таким способом, чтобы и спина не болела наклоняться и бревна высоко не нужно было поднимать. Если лес будет не тяжелым, лучше делать ее повыше. Если лес тяжелый, можно и по ниже.
13. Распиловка леса может осуществляться как верхней частью шины, так и нижней. При распиловке нижней частью, опилки летят в сторону бензопилы и забивают ее. Верхняя же часть выкидывает опилки от бензопилы, это позволяет увеличить как сам срок эксплуатации пилы, так и время простоев во время пиления;
14. В процессе пиления, цепь очень часто на пиле растягивается и нуждается в натяжке. Поэтому при установке пилы нужно обязательно предусмотреть доступ к натяжке цепи и закрепить пилу с доступом к механизму;
15. При пилении лучше фиксировать положение рукоятки бензопилы, это упрощает процесс;
16. Тросик, бельевая веревка или шнурок не должен тянуться, так как процесс пиления должен быть равно мерен во времени.

Самостоятельное соединение деталей

После тщательного подготовительного процесса приступают к сборке устройства

При этом важно не торопиться и хорошо проверять качество соединений деталей

Начинается сборка самодельной ленточной пилорами с изготовления стола с тумбой. На этом столе и будет расположен механизм. Для его сборки понадобятся деревянные бруски, мебельный щит. Заранее просчитывается удобная высота стола, диаметр шкивов. Стол должен быть удобным и вмещать в себя шкивы и двигатель.

На столе должны помещаться необходимые инструменты и быть место для собирания стружки. Желательно сразу продумать поддон для отходов. Чистка пилы будет проще и удобнее.

Если готовых нет, то нужно изготовить самодельные шкивы. Их можно вырезать из фанеры. Затем заготовки шлифуются, покрываются эпоксидной смолой. По центру шкива высверливается отверстие для роликовых подшипников. Сам подшипник для устойчивости закрепляют в муфте из текстолита. После этого колеса оклеиваются ленточной резиной. Диаметр шкивов допускается произвольный. Тем не менее чем больше диаметр шкива, тем дольше срок службы пилы.

Полотно зависит от размера шкива. Очень хорошим соотношением считается 1/1000 полотна пилы к диаметру шкива. Другими словами, если имеется шкив с диаметром в сорок сантиметров, то подойдет четырехмиллиметровая лента. Когда устанавливается шкив, необходимо проследить, чтобы вал подшипника был перпендикулярным. Даже при небольшом отклонении будет наблюдаться биение колеса, в результате чего лента будет соскакивать.

Следующий этап — это сборка опорной рамы. На ней будет крепиться все устройство. Рама делается из углового швеллера и может иметь С-образную форму. Эта форма замечательно удерживает ленту. На швеллер надевается металлическая ось. Рама или станина — это самая важная часть конструкции.

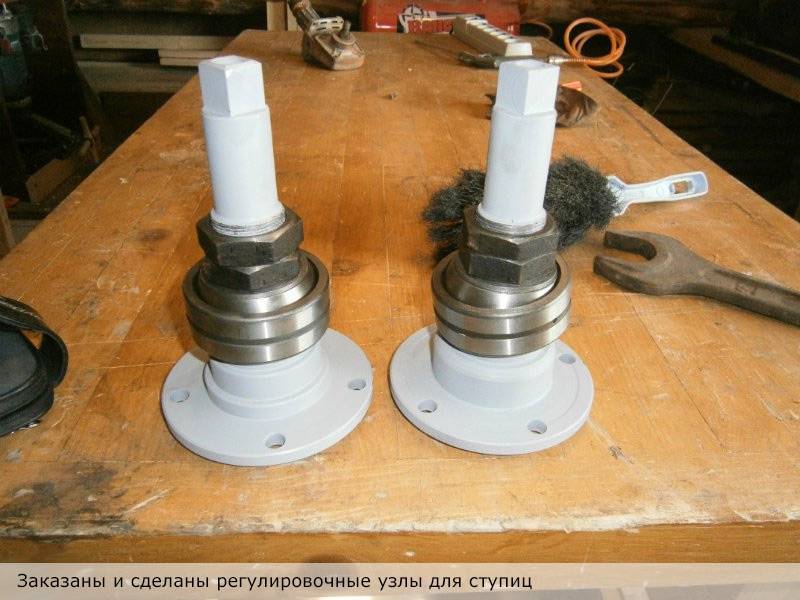

На оси при помощи втулок насаживаются шкивы. После чего, добиваются их баланса. Против вибрации ленты используют демпфер. Присоединяют к двигателю подвижные детали. Надо иметь в виду, что средняя скорость вращения ленточной пилы составляет от 700 до 900 оборотов в минуту. Этот параметр необходимо учитывать, когда рассчитывается диаметр приводных шкивов.

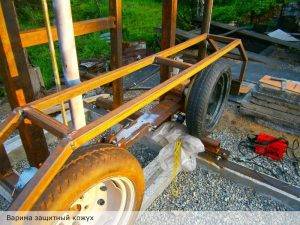

На двигатель лучше всего одеть защитный кожух. Он защитит приводной механизм от попадания мелкой пыли и стружек.

Для удобства подачи обрабатываемого материала крепят металлические уголки. Они создают направляющий механизм.

Деревянные части надо астроганить, покрасить или покрыть лаком. С одной стороны, это эстетично и удлиняет срок службы изделия, а с другой — защищает руки работающего от заноз из необработанного дерева. Перед покраской древесина зачищается мелкой шкуркой и обрабатывается жидкостями, предотвращающими гниение дерева.

Настройка, проверка и заточка

Перед началом работы обязательно надо проверить и настроить аппарат. Необходимо убедиться, что лента образует прямой угол. Малейшее отклонение может привести к поломке машины и даже нанести травму. С помощью ведомого шкива натягивают ленту. Добиваются максимального натяжения резательной ленты.

Заточка ленточных полотен несложна и доступна. Технология проверена многими мастерами. Необходим специальный станок и немного терпения. Сначала производят первоначальную заточку, то есть восстанавливают симметрию, выравнивают зубья пилы, удаляют небольшие трещины на кромках. Затем очищают пилу от пыли и металлических опилок и производят разводку, восстанавливая задний и передний углы.

Завершающим действием является финальная заточка. Именно она придает зубьям необходимую остроту и устраняет различные искажения.
