Конусное сверло что такое виды и назначение

Конструктивные особенности ступенчатого сверла

Внешний вид этого режущего инструмента определяется исходя из его названия – сверло конусное ступенчатое. Иногда в обычном разговоре можно услышать интересный термин для этого инструмента – морковка. Он напоминает известную геометрическую фигуру – конус. Однако внешняя поверхность его может быть не только гладкой, но и ступенчатой. По конструкции оно практически не отличается от стандартных инструментов, имеет:

направляющую часть, на которой расположена режущая кромка;
поводок, переходящий в шейку инструмента;
хвостовик, заданной формы (в зависимости от патрона дрели).

Конструкция ступенчатого сверла

Сверло коническое по металлу существенным образом отличается направляющей частью, которая выполняется в следующих вариантах:

метрический конус;
конус увеличенный удлинённый;
инструментальный конус;
так называемый конус Морзе.

Из всех четырёх типов наиболее распространённым считается третий вариант, то есть инструментальный конус. Он является наиболее универсальным для большинства сверлильных станков и станков с числовым программным управлением. Диапазон изменения допустимых диаметров достаточно широк. Например, для метрических конусов он варьируется от 1 мм до 20 мм. Конус Морзе может иметь диапазон от 6 до 30 мм. Все они изготавливаются в соответствии с ГОСТ 2092-77.

Вершина конуса разделена на три составные части:

наконечник вершины для проведения предварительного сверления;
первый скошенный переход для снятия так называемых заусенцев (шероховатостей);
специальная режущая кромка (служит для последующего расширения отверстия).

Сверлильный патрон с конусом Морзе

Для расширения режущих возможностей многоступенчатого сверла по металлу на его поверхность наносится абразивное напыление. Он выполняется из алмазной или титановой крошки. Это повышает режущие свойства и снижает периодичность заточки.

Чтобы правильно выбрать ступенчатое сверло по металлу необходимо:

Подробно ознакомиться с характеристиками

Разобраться с возможностями конусного многоступенчатого сверла, например по металлу

Обратить внимание на цвет изделия. Если сверло ступенчатое по металлу имеет серо-стальной цвет, это доказывает, что данное сверло не проходило термическую обработку

Надеяться на высокие эксплуатационные характеристики не получится. Желтый или золотистый цвет указывает на то, что металл был обработан, в нём устранены все так называемые внутренние напряжения. Если поверхность конусного ступенчатого сверла по металлу носит ярко золотистый оттенок, можно смело полагать, что в его составе находится сплав нитрид титана. Добавление этого сплава существенно повышает износостойкость. Это самые дорогие инструменты. Их надёжность и долговечность полностью компенсирует этот недостаток. Чёрный цвет свидетельствует, что оно было обработано горячим паром. Оценить типоразмеры. Обычно на многоступенчатое сверло по металлу наносится маркировка, состоящая из цифр и латинских букв. Например, ∅4-15/2 HRC 61±2. Первая цифра обозначает наименьший диаметр, вторая соответственно наибольший. Цифра, расположенная через наклонную определяет шаг изменения диаметров. В нашем случае он равен 2-м, то есть это будут диаметры, 2, 4, 6, и так далее до 12. Поэтому его называют шаговое сверло по металлу. Три латинские буквы указывают на марку стали, из которой изготовлено. В нашем примере это высококачественная быстрорежущая сталь. Если имеется наименование стали HSS –можно смело его использовать для высокоскоростной обработки. Последние две цифры с указанным интервалом определяют твёрдость по шкале Роквелла. Изучить торговую марку фирмы, которая изготавливает этот инструмент. Желательно проконсультироваться со специалистами о качестве такого устройства. Узнать, допустима ли многократная заточка ступенчатого сверла по металлу.

Конусное и ступенчатое сверла

При выборе конусного сверла по металлу всегда следует помнить, что оно предназначено для высверливания отверстий только в материале, толщина которого не превышает пяти миллиметров.

Какие достоинства имеются у конусных сверл

Как и все виды режущих инструментов, конусные сверла имеют свои характерные достоинства. К числу достоинств применения рассматриваемых устройств относятся:

Возможность высверливания отверстий разных диаметров, используя для этого всего одну насадку
Износостойкость — в отличие от цилиндрических элементов, конусные отличаются продолжительным сроком службы. Режущие кромки насадок имеют высокие показатели прочности, поэтому устройство изнашивается очень медленно
Быстродействие — насадка позволяет быстро просверливать отверстия, что положительно отражается на ее сроке службы. Режущие кромки не успевают нагреться, поэтому их качество не снижается
Отсутствует необходимость предварительного накернивания материала, так как наконечник конусного сверла легко врезается в любой металл, даже с плотной структурой
Одновременно играет роль не только инструмента для высверливания отверстий, но еще и как шлифовальный материал
Повышается качество и эффективность сверления тонколистового материала
Исключается вероятность деформации просверливаемого листа, что связано с плавностью перехода при увеличении диаметра
Возможность применения насадки не только на стационарном сверлильном оборудовании, но и на дрелях
Наличие абразивного напыления повышает прочность и эффективность оснастки. Конусные сверла могут иметь напыление из титана или алмаза
Не нуждаются в частой заточке

Конусные сверла дают возможность сверлить отверстия большого диаметра, тем самым исключая необходимость применения коронок по металлу. Подходит такой вид режущих насадок не только для сверления отверстий в листовых материалах, но и уголках, трубах, профиле и т.п. Главное условие — толщина стали не должна быть более 7 мм, а в идеале не более 4 мм.

Это интересно!Главный минус конусных сверл — это их высокая цена. Однако одна такая дорогая насадка способна полностью заменить полноценный набор цилиндрических сверл. Ступенчатые виды насадок классифицируются по типу кромки на спиральные и прямые. Прямая конструкция кромки имеет преимущество — ее проще затачивать, чем спиральную. Спиральные виды кромок отличаются мягкостью и плавностью хода сверлильного устройства.

Классификация свёрл[ | ]

Некоторые виды свёрл: A — по металлу; B — по дереву; C — по бетону; D — перовое сверло по дереву; E — универсальное сверло по металлу или бетону; F — по листовому металлу; G — универсальное сверло по металлу, дереву или пластику. Хвостовики: 1, 2 — цилиндрический; 3 — SDS-plus; 4 — шестигранник; 5 — четырёхгранник; 6 — трёхгранник; 7 — для шуруповёртов. Центровочное сверло Ступенчатое сверло Пустотелые свёрлаПо конструкции рабочей части

бывают:

Спиральные (винтовые) — это самые распространённые свёрла, с диаметром сверла от 0,1 до 80 мм и длиной рабочей части до 275 мм широко применяются для сверления различных материалов.Конструкции Жирова — на режущей части имеются три конуса с углами при вершине: 2φ=116…118°; 2φ0=70°; 2φ0’=55°. Тем самым длина режущей кромки увеличивается, и условия отвода тепла улучшаются. В перемычке прорезается паз шириной и глубиной 0,15D. Перемычка подтачивается под углом 25° к оси сверла на участке 1/3 длины режущей кромки. В результате образуется положительный угол γ≈5°.

Плоские (перовые ; жарг.пёрки ) — используются при сверлении отверстий больших диаметров и глубин. Режущая часть имеет вид пластины (лопатки), которая крепится в державке или борштанге или выполняется заодно с хвостовиком.

Свёрла Форстнера — усовершенствованная версия перового, с дополнительными резцами-фрезами.

Для глубокого сверления (L≥5D) — удлинённые винтовые свёрла с двумя винтовыми каналами для внутреннего подвода охлаждающей жидкости. Винтовые каналы проходят через тело сверла или через трубки, впаянные в канавки, профрезерованные на спинке сверла.Конструкции Юдовина и Масарновского — отличаются большим углом наклона и формой винтовой канавки (ω=50…65°). Нет необходимости частого вывода сверла из отверстия для удаления стружки, за счет чего повышается производительность.

Одностороннего резания — применяются для выполнения точных отверстий за счёт наличия направляющей (опорной) поверхности (режущие кромки расположены по одну сторону от оси сверла).Пушечные — представляют собой стержень, у которого передний конец срезан наполовину и образует канал для отвода стружки. Для направления сверла предварительно должно быть просверлено отверстие на глубину 0,5…0,8D.

Ружейные — применяются для сверления отверстий большой глубины. Изготовляются из трубки, обжимая которую, получают прямую канавку для отвода стружки с углом 110…120° и полость для подвода охлаждающей жидкости.

Пустотелые (также кольцевые, корончатые) — свёрла, превращающие в стружку только узкую кольцевую часть материала.

Центровочные — применяют для сверления центровых отверстий в деталях.

Ступенчатые — для сверления одним сверлом отверстий разного диаметра в листовых материалах.

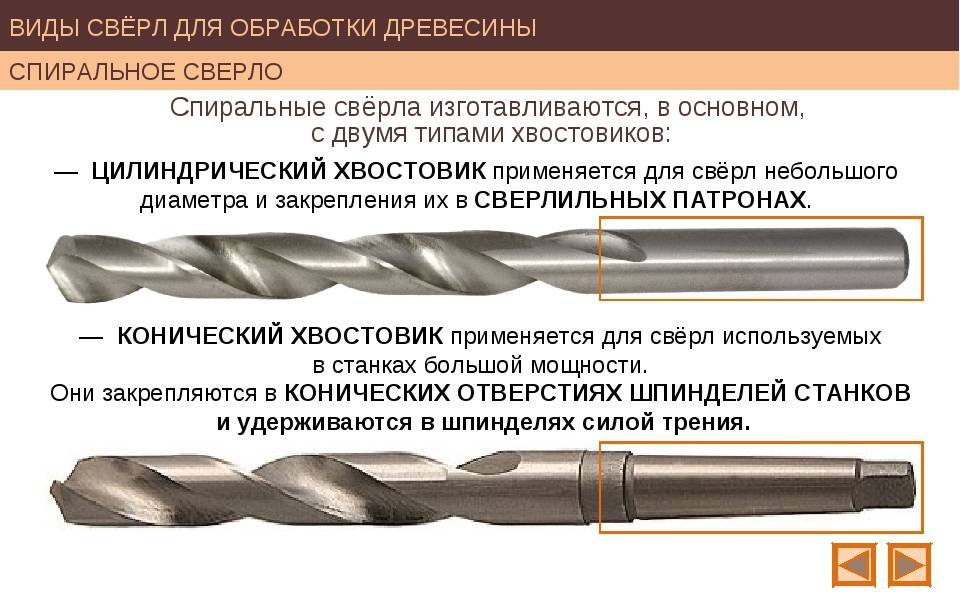

По конструкции хвостовой части

бывают:

с цилиндрическим хвостовиком (ГОСТ 10902-77, DIN 338)
с коническим хвостовиком (ГОСТ 10903-77 (конус Морзе), DIN 345)
с трёх-, четырёх- и шестигранным хвостовиком
SDS, SDS+ и др.

По способу изготовления

бывают:

Цельные — спиральные свёрла из быстрорежущей стали марок Р9, Р18, Р9К15, Р6М5, Р6М5К5, либо из твёрдого сплава.
Сварные — спиральные свёрла диаметром более 20 мм часто изготовляют сварными (хвостовую часть из углеродистой, а рабочую часть из быстрорежущей стали).
Оснащённые твердосплавными пластинами — бывают с прямыми, косыми и винтовыми канавками (в том числе с ω=60° для глубокого сверления).
Со сменными твердосплавными пластинами — также называются корпусными (оправку, к которой крепятся пластины, называют корпусом). В основном используются для сверления отверстий от 12 мм и более.
Со сменными твердосплавными головками — альтернатива корпусным сверлам.

По назначению

По форме обрабатываемых отверстий

бывают:

Цилиндрические
Конические

По обрабатываемому материалу

бывают:

Универсальные
Для обработки металлов и сплавов
Для обработки бетона, кирпича, камня — имеет наконечник из твёрдого сплава, предназначенный для бурения твёрдых материалов (кирпич, бетон) с ударно-вращательным сверлением. Свёрла, предназначенные для обычной дрели, имеют цилиндрический хвостовик. Хвостовик бура для перфораторов имеет различную конфигурацию: цилиндрический хвостовик, SDS-plus, SDS-top, SDS-max и т. д.
Для обработки стекла, керамики
Для обработки дерева

Виды сверл по металлу

Спиральные(часто встречающие и самые популярные)
Корончатые
Конические или ступенчатые или как ещё называют конусное
Перовое сверло

Вот мы разделили сверла по их внешнему виду. Это будет основным критерием. Теперь пройдёмся в общих чертах по видам, которые мы выделили, в каким именно ситуациях мы будем применять те или иные виды сверл при работе с металлом.

Спиральные

Спиральные сверла по металлу являются самыми популярными, и не только при работе с металлом. Они обладают высокой точностью и качеством при просверливании отверстий. Спиральные сверла представляют собой цилиндрический вид с выполненными спиралевидными канавками, которые расположенные вдоль всей рабочей зоны. Они позволяют отводить стружку металла из высверливаемого отверстия. На конце рабочей зоны находятся чаще всего две кромки, которые режут металл. За счет них сверло проделывает отверстия в металле.

Спиральные сверла можно использовать как на сверлильном станке, так и на ручной дрели. На станке будет выше точность вышей работы.

Спиральные сверла по металлу бывают с цилиндрическим хвостовиком и каноническим и шестигранным.

Сверло по металлу с каноническим хвостовиком

Если посмотреть на исполнение спирального сверла, можно выделить следующие группы:

Спиральные сверла повышенной точности. Такие сверла применяются мастерами которым нужен высокий уровень точности при сверлении. Купив такое сверло, вы будете уверены в точности до микронов, в диаметре отверстия. Сверла повышенной точности можно распознать по маркировке А1 выбитой на их основании.
Левостороннее спиральное сверло. Что бы ответить на вопрос для чего они применяются, можно вспомнить ситуацию, которая случалась с многими-а именно когда обламывается шляпка болта. Выкрутить его основание не представляется возможным. Именно для таких случаев и предназначено левостороннее спиральное свело-оно помогает выкрутить обломанные болты, шпильки. У кого то возникнет вопрос, как отличить левостороннее сверло от обычного-для этого достаточно взглянуть в какую сторону закручена его рабочая зона.
Спиральные сверла по металлу общего назначения. Это тот вид, который мы используем чаще всего. Они имеют большой диапазон рабочих диаметров, вплоть до 80мм. Такие сверло часто применяются как в быту, так и на производстве.

Корончатые сверла

Корончатые сверла по металлу позволяют делать отверстия в металле больших диаметров. За счёт того, что при их использовании режется только наружная часть диаметра, затраты энергии на сверление минимальные. Это позволяет делать большие отверстия быстрее чем спиральными сверлами. В середине корончатого сверла находится обычное спиральное сверло, для центровки. Они позволяют делать отверстия диаметром до 15 сантиметров.

Внешним видом корончатое сверло по металлу похоже на стакан, с канавками с наружной стороны, для отвода стружки. И с центрирующим сверлом. На конце коронки присутствуют режущие зубья, которые изготавливаются из металла твердого сплава и с алмазным напылением.

Конические (ступенчатое, конусное)

Ступенчатое или конусное сверло получило своё название за счёт своего вида. Оно похоже на конус. Конус ступенчатого сверла может быть как плавный, так и ступенями. Конусное ступенчатое сверло по металлу является универсальным, так как одним таким сверлом можно сделать отверстия разных диаметров. Оно применяется для сверления отверстий различного диаметра, или для увеличения отверстия в тонких металлах, в основном до 4мм. На конце конусное сверло имеет центрирующий наконечник, который позволяет сразу начинать сверлить в нужном месте, без сдвигов.

Конусные сверла бывают разных диаметров, вплоть от 4мм до 32мм.

Перовое сверло по металлу

Перовое сверло для металла имеет плоскую рабочую часть, причем она сменная. Сменную пластину к перовому сверлу по металлу можно купить отдельно, когда старая будет тупая.

Из плюсов перового сверла можно подчеркнуть его малую стоимость, что позволяет сделать его популярным для использования в домашних условиях.

Минусом же первого сверла является отсутствие отвода стружки, что дает некоторые не удобства по время работы. Во время сверления придется чаще останавливаться, и доставать перовое сверло из отверстия, для удаления стружки.

Область применения

Конические сверла по металлу применяются для получения отверстий в листовом и тонкостенном металле. Обычно толщина обрабатываемого металла составляет от 1 до 4 миллиметров и зависит от высоты ступени сверла. Если высота ступени составляет 4 миллиметра, то и максимальная толщина листа или металлопроката, которые поддаются обработке, составит, соответственно, 4 миллиметра. Ступенчатое сверло позволяет работать даже с тонколистовым металлом.

Отметим, что бывают также сверла конические для обработки не только металла, но и древесины, пластика, гипсокартона, текстолита.

Коническое сверло (иногда мастера называют его сверло морковка) выделяется также тем, что при правильной работе с ним отверстие практически не имеет дефектов. Грамотное использование инструмента позволяет получить ровные стенки и края отверстия, отсутствие заусенцев и трещин. После сверления отсутствует необходимость дополнительной обработки отверстий. Поэтому часто мастера используют их для того, чтобы исправить дефекты отверстий, полученных другим типом сверлильного инструмента.

Качественное конусное сверло по металлу имеет твердые острые кромки, что позволяет ему работать с металлом с высокой плотностью и твердостью. Некоторые сверла также имеют абразивное напыление, что еще больше повышает их эффективность. Там, где другой инструмент бессилен, часто очень удобно воспользоваться рассматриваемым видом сверл.

Конусное сверло имеет острый наконечник, что позволяет проводить операцию сверления без предварительного кернения и дополнительной центровки.

Вопросы и ответы

В ходе выбора и работы со ступенчатыми сверлами могут возникнуть различные вопросы. Многие из них одинаковы и появляются почти у всех начинающих мастеров. Поэтому, ответить на них можно сразу же, не дожидаясь возникновения сложных ситуаций.

Надо ли кернить центр отверстия при работе с конусным ступенчатым сверлом?

В сети есть масса утверждений, что этого делать не надо. Однако, это неверное и вредное утверждение. Инструмент работает по общему принципу и точно так же нуждается в намеченном центре. Иначе сверло может уйти с разметки, и деталь будет испорчена.

Чем можно наточить ступенчатое сверло?

Заточку ступенчатого сверла производят на заточном станке со специальным тонким диском. Можно использовать специализированный ручной инструмент («Дремель», «Гравер» или подобный инструмент) с установленным отрезным диском. При этом, надо иметь опыт и навыки, иначе вместо заточки можно окончательно испортить режущую кромку.

Если надо выбрать между желтым и черным сверлами, какое предпочесть?

Принято считать, что желтые (золотистые) сверла обладают наиболее высоким качеством, долговечностью, способностью работать с твердыми материалами. Они не боятся перегрева (хотя, проверять это на практике не рекомендуется). Однако, если предстоит сверлить обычный металл или пластик, принципиальной разницы нет. В данном случае можно выбирать сверло по более выгодной цене.

Если одно сверло гораздо дороже другого, значит ли это, что оно лучше?

Цена инструмента не всегда напрямую соответствует его качеству или рабочим свойствам. Часто дорогие сверла бывают импортными, изготовленными известными производителями. Брендовый товар всегда дорогой, хотя функционал его может ничем не отличаться от более дешевых изделий

Выбирая подходящее сверло, следует внимательно изучить его маркировку, обратить внимание на форму канавок и цвет металла. Руководствоваться ценой в данном случае нецелесообразно

Сколько ступеней у сверла предпочтительнее иметь?

Выбор размеров и числа ступеней обусловлен характером предстоящей работы. Если размер отверстий невелик, нет смысла покупать дорогое изделие с большим конечным диаметром. Однако, надо иметь в виду один момент — чем больше диаметр, тем массивнее свело. Оно меньше греется при работе с твердым материалом, лучше переносит эксплуатационные нагрузки.

Что лучше, набор спиральных сверл или одно ступенчатое?

Если приходится работать с толстыми (больше 8-10 мм) деталями, ступенчатое сверло окажется бесполезным. Оно удобно только для работы с листовыми материалами. Однако, опытные мастера рекомендуют иметь в распоряжении и спиральные, и ступенчатые сверла — могут возникнуть разные ситуации, в которых нужен тот или иной режущий инструмент.

Конструкция и виды

Конусные приспособления состоят из следующих элементов:

рабочая поверхность конусного вида;
хвостовой части, при помощи которой инструмент крепится в сверлильные станки и дрели, на него наносится маркировка;
заостренное окончание для мягкого прохождения сверла в материал.

По типу режущей поверхности инструмента выделяют два вида, отличающимися характеристиками:

Прямая кромка. При заточке не требует дополнительных приспособлений. Обрабатывает материал мягко и плавно, без рывков.
Спиральная кромка позволяет сверлить тонкие заготовки, мягкие материалы.

Инструмент производится из стали с высоким содержанием углерода. Рабочие поверхности покрывают титаном и алмазной крошкой. В результате увеличивается продолжительность эксплуатации инструмента, снижается необходимость постоянного восстановления режущей кромки.
