Характеристики съемников стопорных колец
Для того, чтобы ориентироваться во всем многообразии моделей кольцесъемников, предлагаемых отечественными и зарубежными производителями, полезно знать основные параметры, характеризующие эти устройства. К ним относится:
- Длина губок. Этот параметр определяет способность съемника работать с креплениями, находящимися в углублениях и других труднодоступных местах. Следует помнить, что с удлинением губок, согласно закону рычага, снижается усилие сжатия (при равном усилии на рукоятках)
- Длина рукояток. Влияет на удобство применения и на максимальное усилие сжатия или разведения ушек.
- Форма наконечников. Используются как прямые, так и загнутые под некоторым углом (от 0 до 90°). Прямые позволяют развивать большее усилие, загнутые удобнее при работе в углублениях.
- Диаметр наконечников. Должен быть по возможности ближе к диаметру отверстий в ушках. Слишком толстый наконечник просто не пройдет в отверстие, а слишком тонкий может не выдержать нагрузки и сломаться. К тому же с тонких наконечников кольцо может соскользнуть.
- Обратный отгиб наконечников. Используется на внешних съемниках, для разжимания ушек. Отгиб повышает надежность удержания кольца.
Шайба стопорная – требования стандартов
Как утверждает 13463-77 ГОСТ, стопорная шайба из стали должна иметь твердость в диапазоне 41,5-49,5 HRB, в случае же изготовления изделий из бронзы твердость должна быть в 2 раза выше, то есть не менее 90 HRB (по Роквеллу). Для элементов, изготовленных из стали марки 70, допускается незначительное увеличение прочности. Обязательное условие – кромка, которая получается в месте среза, должна быть заостренной. Поверхность элемента должна быть без окалин, заусениц, а также трещин и признаков коррозии. В месте среза допустимы небольшие дефекты, не оказывающие никакого влияния на характеристики шайбы во время эксплуатации (при условии, что они не увеличивают размеры изделия выше допустимых значений). Концы такого изделия необходимо делать с плоским срезом, а толщиной принято считать её наибольшую высоту.
Шайбы, имеющие металлическое покрытие, которое нанесено с использованием метода катодного восстановления, необходимо подвергнуть обеззараживанию. Проверка качества производится следующим образом. Высота между разведенными концами после того, как их трижды сжимают до плоского состояния и выдерживают в таком положении ровно сутки, должна составлять около 1/6 части от фактической толщины шайбы. При этом она не должна ломаться, также не должны появляться трещины, если изгибать концы на 45°. Правила приемки готовых изделий должны соответствовать ГОСТу 17769-83, созданному для контроля изделий с грубой точностью (класса С).
От каждой изготовленной партии, готовой к сдаче, отбирают несколько шайб для проверки внешнего вида, их размеров, твердости, вязкости, насколько они пружинисты и каково качество покрытия. Проверка внешних характеристик производится невооруженным глазом или при помощи лупы с трехкратным увеличением.
Параметры каждой из выбранных шайб проверяют штангенциркулем или другими измерительными инструментами, установленными госстандартами. По этим же критериям проверяется и твердость. Испытание на вязкость производится путем зажатия одного конца шайбы в тиски. При этом другой конец отгибается рычагом или разводным ключом с целью увеличения зазора между концами. Пройденной проверка на вязкость считается, если выдержан размер между губками тисков и рычагом, который равен половине диаметра изделия. Пружинность шайбы испытывают в следующем порядке: она трижды сжимается до получения полностью плоского состояния. При другом варианте проверки пружинные шайбы (10 штук и более) надеваются на длинный болт, на который закручивается гайка до того момента, пока полностью не сожмутся концы стопорных шайб. Такое зафиксированное плоское положение они должны сохранять сутки, то есть 24 часа.
Виды стопорных колец
Изготавливают различные разновидности стопорных колец, выбор проводится с учетом классификации и размеров. Наибольшее распространение получили следующие виды стопорных колец:
- Внутренние. Эти стопорные кольца на территории России в соответствии с двумя стандартами: ГОСТ 13943 и ГОСТ 13941. С ушками встречаются намного чаще, так как он рассчитан на большую осевую нагрузку. Однако, более сложная форма повышает стоимость изделия. Предназначение заключается в исключении вероятности смещения внутренних деталей, надежность фиксации существенно повышается.
- Наружные. Эти изделия также изготавливаются в двух вариантах исполнения. На производственной линии учитывается два стандарта: ГОСТ 13940 и ГОСТ 13942. Предназначение изделия заключается в фиксации различных деталей круглой формы, местоположение остается неизменным относительно оси. Для предотвращения вращения применяются многие другие крепежные элементы.
Данная классификация связана с тем, где именно фиксируется подобный элемент на момент эксплуатации. Примером можно назвать то, что внутренние устанавливаются в отверстии изделия, наружные на валах. В некоторых случаях изделие имеет специальную проточку, предназначенную для фиксации стопорного кольца.
Также классификация проводится по конструктивным признакам. Применение технологии литья позволяет получить самые различные изделия. Для достижения определенных свойств дополнительно проводится механическая обработка, а также термическая и химическая обработка для повышения основных характеристик. Выделяют следующие варианты исполнения:
- Пружинные упорные плоские эксцентрические внутреннего и наружного применения.
- Упорные наружные и внутренние.
- Стопорные кольца наружного и внутреннего применения со специальными лапками.
- Варианты исполнения со специальными гнездами для крепления.
- Кольца, изготавливаемые из проволоки с круглым сечением.
Самое большое распространение получило пружинное изделие, которое получается при применении специального сплава. Наружное и внутреннее ГОСТ 13943 могут иметь различный диаметр. Также часто применяется стопорное кольцо метизы и спиральное осевое наружное, все зависит от конкретных условий эксплуатации.
Конструктивные отличительные признаки во многом определяют эксплуатационные характеристики. Отличия между эксцентрическими и концентрическими вариантами исполнения заключаются в следующем:
- При изготовлении первого варианта исполнения толщина сечения остается неравномерным.
- Толщина увеличивается возле краев. За счет этого можно быстро определить эксцентриковый вариант исполнения, который рассчитан на большую нагрузку.
- В самом расширении находятся специальные отверстия.
Подобный вид детали характеризуется тем, что имеет своеобразные уши. Вариант исполнения концентрического типа не имеет ушек, при этом ширина сечения остается неизменной. Эксцентрические варианты исполнения рассчитаны на большую осевую нагрузку, оба хорошо сбалансированы. При изготовлении учитывается тот момент, что на поверхность может оказываться агрессивное воздействие самых различных веществ. Именно поэтому при изготовлении применяются следующие сплавы:
- Рессорно-пружинная сталь 65Г. Она обходится намного дешевле, применяется при создании самых различных изделий, которые должны обладать упругостью.
- Рессорно-пружинная сталь с повышенными эксплуатационными характеристиками 60С2А, которая имеет большое количество легированных примесей.
- Жаропрочный материал с повышенной коррозионной стойкостью 40Х13. Она подходит для эксплуатации в тяжелых эксплуатационных условиях. Жаропрочность позволяет использовать кольцо при воздействии жара. Повышенная концентрация углерода определяет твердость поверхностного слоя.
За счет добавления в состав хрома обеспечивается повышенная устойчивость к воздействию влаги и некоторых других химических веществ. В некоторых случаях могут использоваться другие сплавы, которые характеризуются повышенными эксплуатационными характеристиками. Большое распространение получили стопорные кольца, на поверхности которого кадий и цинк, способные существенно повысить защиту поверхности от воздействия окружающей среды.
Классификация также проводится по типу применяемого материала при изготовлении. Довольно большое распространение получили варианты исполнения из проволоки, так как она обходится намного дешевле. В этом случае поперечное сечение круглое. Также в качестве основного материала может использоваться стальная лента, которая имеет прямоугольное сечение. Эти и многие другие характеристики регламентируются стандартами ГОСТ и DIN.
Приспособление для снятия стопорных колец своими руками
У многих, наверное, бывали случаи, когда нужно открутить винтик с нестандартной головкой, снять/одеть детальку в труднодоступном месте и т.д. и т.п. В общем обзор посвящен как раз такому специфическому инструменту, необходимость в котором возникает не чаще раза в год, но когда он нужен, то лучше если он будет. Кому интересно — заглядываем под «кат»
Как-то мне понадобилось заменить косильную катушку для триммера — старая «умерла». Ну, ясное дело, отвертка и руки у меня есть. Открутил что откручивается, снял что снимается… И вот засада.
В глубине сибирских На валу сидит стопорное кольцо, снятие которого без спец-инструмента занимает довольно длительное время.
С помощью 2-х гвоздей, плоской отвертки, раза с 20-го я это колечко таки снял (одевать гораздо проще), но наткнувшись на «али» на этот товар, я решился таки на покупку, благо цена была не высокая, да и купон Welcomeback_User_Coupon_Oct_R1_2_1 на $2 пришелся как нельзя кстати.
Через 3 дня продавец предоставил мне номер отслеживания, а спустя 16 дней я получил бандерольку.
Клещи упакованы в блистер, на обратной стороне которого имеется инструкция по эксплуатации.
В комплекте идут дополнительные насадки под 45° и 90° для различных «ситуаций». Клещи универсальные — работают как на разжимание (для снятия стопорного кольца с вала), так и на сжимание (если сидит внутри трубки).
Достаточно нажать на центральный подпружиненый штырек, вытянуть «замок», вытащить его, а затем надеть насадку с другой стороны клещей на штыри и снова зафиксировать. Вуаля! Таким образом соблюден принцип «лишнего инструмента в доме не бывает» и при следующей замене катушки, когда она снова развалится, будет сэкономлено 20 минут времени и много нервов.
Ну конечно же не ради одного ремонта триммера я купил эти клещи, кольца есть во многих инструментах, которые рано или поздно придется разбирать/смазывать/чинить.
Стопорные кольца широко применяются в конструкциях самых различных механизмов, чтобы зафиксировать вал, шток, ось вращения или подшипник. Они применяются в водопроводных вентилях ив коробках передач, в судовых редукторах и в космических станциях. Если требуется заменить или отремонтировать узел механизма, кольцо требуется снять. Для этого служат специальные инструменты — кольцесъемники.
Что такое стопорное кольцо
Из-за похожего названия и формы кольца многие путают стопорное кольцо со стопорной шайбой. Несмотря на схожесть названия и внешнего вида, у них принципиально разные функции.
Стопорная шайба фиксирует резьбовое соединение, предотвращая вращательное движение гайки или головки болта.
Стопорное кольцевое крепление препятствует осевому перемещению подшипника, вала, оси вращения или другого конструктивного элемента.
На деталях механизма, которые необходимо зафиксировать от осевого перемещения, протачивают или фрезеруют узкий пал, чуть шире высоты кольца. Кольцо в сжатом или растянутом состоянии заводят в паз и отпускают. Деталь сжимается, охватывая вал, или разжимается, фиксируя подшипник в отверстии.
Чтобы снять крепление, требуется также разжать или свести ушки.
Кольцевые стопорные крепления широко используются во всех отраслях машиностроения, от часового производства до горно-обогатительной техники, от бумагоделательных машин до велосипедов, от бытовой техники до космических кораблей.
Виды стопорных колец
Существует два основных вида стопорных кольцевых соединений:
- Внутренние. Служат для фиксации деталей внутри отверстий. Используются при креплении подшипников. Ушки выступают внутрь. Для установки их нужно сжать, чтобы длина внешней окружности уменьшилась, завести деталь во внутренний паз и отпустить ушки. Деталь распрямится и частично попадет в паз, а частично будет выступать из него. Эта выступающая часть и не даст подшипнику, упирающемуся в нее, двигаться в осевом направлении. Чтобы снять крепление, ушки нужно развести.
- Внешние. Применяются для крепления деталей на валах, осях, штоках. Надеваются на вал снаружи, ушки выступают на внешнюю сторону изделия, разрез между ними минимальный. Для монтажа ушки раздвигают, длина внутренней окружности изделия увеличивается, и его можно надеть на вал или ось, подвести в проточенному пазу. После этого ушки отпускают, деталь под действием сил упругости сжимается, плотно садится в паз, оставляя снаружи кольцевой бортик. Он и не даст детали перемещаться в осевом направлении. Чтобы снять такую деталь, ушки сводят вместе.
Где применяются стопорные кольца?
Стопорные кольца – это элементы различных промышленных механизмов, предназначенные для надежного закрепления деталей и узлов в отверстии или на валу. Применение этого изделия позволяет избежать осевого смещения в процессе эксплуатации оборудования и увеличить срок службы узлов механизмов. Благодаря простой и понятной конструкции, вышедшие из строя элементы легко демонтировать и заменить.
В зависимости от назначения стопорных колец, их могут изготавливать из разных видов материалов – пружинной, углеродистой или нержавеющей стали, либо из бериллиевой меди.
Области применения стопорных колец:
Чаще всего эти детали применяются в автомобилестроении (в основном для фиксации шатунных или поршневых пальцев) и приборостроении. Также востребованы в других сферах промышленности.
Каталог компании
В каталоге «ИмпортПромПодшипник» представлены стопорные кольца в отверстие, предназначенные для фиксирования тяг, вращающихся элементов и подшипников качения. Доступны модели следующих размеров:
диаметр – от 1,4 до 18 см;
толщина – от 1 до 4 мм.
Для стопорных колец, предназначенных для закрепления осей и подшипников на валу транспортных средств и агрегатов другого назначения, размеры распределены следующим образом:
диаметр вала – от 4 до 140 мм;
толщина изделия – от 0,4 до 3 мм.
В названии каждой позиции в каталоге указаны все необходимые для выбора параметры. Для простоты поиска подходящей детали на сайте есть удобный фильтр по диаметру вала или отверстия.
Как выбрать подходящие стопорные кольца?
1. Для начала необходимо определить, какие стопорные кольца необходимы для конкретного механизма – наружные или внутренние. На этом этапе редко возникают сложности, поэтому можно сразу переходить к следующему.
2. Далее нужно понять, какое изделие подойдет в вашем случае – концентрическое или эксцентрическое. Большая часть представленных товаров – концентрические стопорные кольца, т.к. это наиболее востребованная категория деталей. Однако в некоторых случаях требуется модель, центр наружной окружности которой не совпадает с центром внутренней – в этом случае выбирают эксцентрический вариант.
3. Если заранее известно, что изделию предстоит выдерживать большие нагрузки, лучше всего комбинировать концентрические и эксцентрические модели, чтобы распределять нагрузку между ними.
Также обратите внимание на используемое антикоррозийное покрытие стопорных колец – его необходимо подбирать в зависимости от рабочей среды, в которой будет использоваться изделие. Защита может быть следующих видов:
цинковое покрытие;
кадмирование;
фосфатирование (доступен вариант с промасливанием);
химическое оксидирование промасливанием.
В любом случае, в «ИмпортПромПодшипник» готовы обменять товар на аналогичный, если по какой-либо причине заказанные изделия не подойдут.
О компании
Мы специализируемся на поставках подшипниковой продукции, резинотехнических изделий, стопорных колец и других сопутствующих товаров. Компания работает на территории Челябинска, однако возможна доставка в любой другой город с помощью транспортных компаний.
Склад компании расположен в том же месте, что и офис – это упрощает заказ товаров и логистику, снижая стоимость заказ и ускоряя его доставку. Среди других достоинств «ИмпортПромПодшипник» можно выделить следующие:
только качественные стопорные кольца от ведущих зарубежных (Европа и Азия) и отечественных производителей;
удобный сайт для выбора и заказа деталей в режиме онлайн;
быстрое обслуживание и квалифицированные специалисты, всегда готовые помочь в выборе товара и оформлении доставки в кратчайшие сроки;
несколько способов доставки подтвержденного заказа;
любая удобная заказчику форма оплаты;
возможность вернуть товары, если они не подошли или оказались ненадлежащего качества.
Оформить заказ в «ИмпортПромПодшипник» вы можете несколькими способами:
→ Выбрать подходящие стопорные кольца самостоятельно, добавить их в корзину на сайте и перейти к оформлению заказа.
→ Позвонить на многоканальный номер компании, чтобы обсудить заказ с оператором – специалисты проконсультируют вас по наличию изделий, а также подскажут оптимальный способ оплаты и доставки.
→ Оставить заявку на стопорные кольца на сайте, в разделе «Контакты», либо там же запросить обратный звонок – сотрудник компании сам перезвонит вам.
→ Отправить письмо со всеми интересующими вас вопросами на электронную почту организации.
В большинстве случаев, доставка стопорных колец осуществляется транспортной компанией – этот способ используется при сумме заказа более 1000 рублей. До терминала товары доставляются бесплатно.

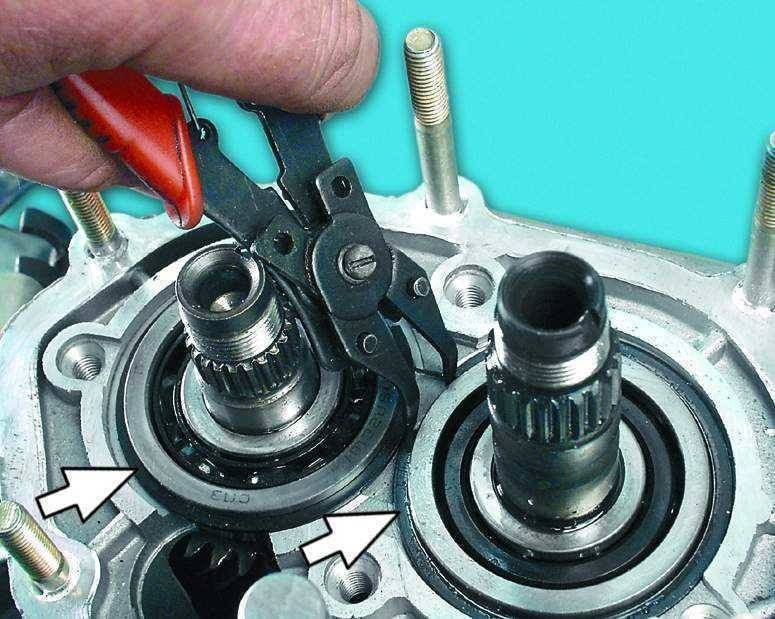

Снятие стопорных колец
Снятие стопорных разрезных шайб проводится двумя основными методами:
- С частичной разборкой основного механизма. При этом узел, содержащий кольцо, демонтируется. Он фиксируется в тисках или другом зажимном приспособлении на рабочем столе, и снимать деталь можно в удобных условиях теплой и хорошо освещенной мастерской.
- Без частичной разборки. Удел, подлежащий ремонту, не демонтируется, его разборка и замена деталей происходит в менее удобных условиях, зачатую на открытом воздухе.
И в том, и в другом случае снять стопорную деталь лучше с использованием специальных съемников, соответствующих типу и размеру стопорного крепления.
Читать также: Рассверливание отверстий в металле
Если же их по каким- либо причинам нет под рукой, умельцы приспосабливают тот или иной универсальный инструмент или дорабатывают его, изготавливая съемник своими руками. Такой подход может быть оправдан, если требуется срочно снять одно или два кольца. При больших объемах работ съемники заводского производства демонстрируют свое превосходство по целому ряду признаков:
- прочность;
- надежность;
- удобство и скорость работы;
- безопасность.
Опытные мастера сформулировали ряд рекомендаций, как снять стопорную шайбу со ступичного подшипника передней подвески:
- Стойка снимается с автомобиля и зажимается в тиски.
- Молотком выбивается ступица.
- Легкими постукиваниями малого молотка по бортику внутреннего стопорного кольца ослабляется его контакт с пазом.

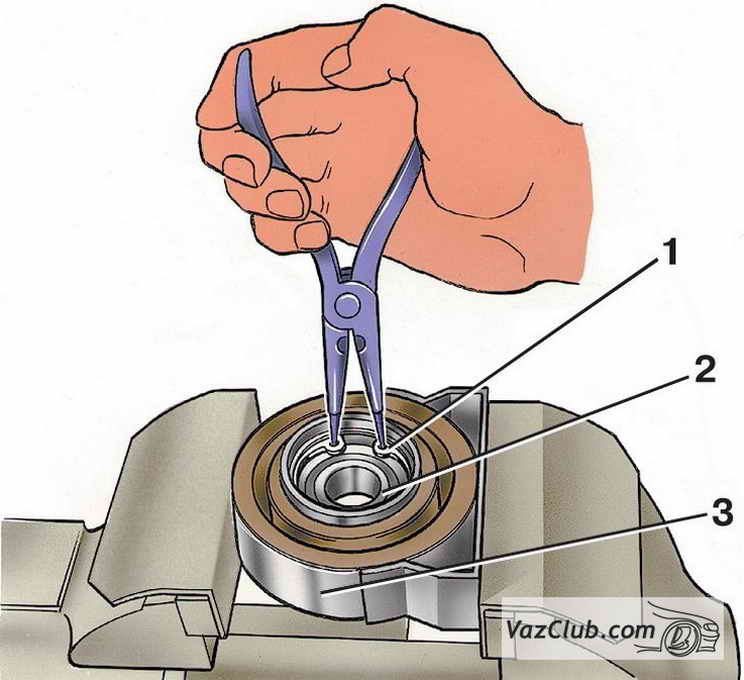

- Далее подходящим по типу и размеру кольцесъемником нужно снять кольцевое крепление. При отсутствии штатного инструмента некоторые умельцы ухитряются снять стопор двумя тонкими отвертками.
- После выпрессовки и замены подшипника нужно проверить его положение: передний торец должен быть на уровне дальней стенки паза для установки стопорной детали.
- Съемником сжимается кольцо и подносится к пазу. После совмещения по всему периметру рукоятки понемногу ослабляются, и деталь встает на место.
Рекомендации, как снять задний ступичный подшипник, и его стопорное кольцо, выглядят следующим образом:
Снять колесо и тормозной барабан
Плоской отверткой осторожно поддеть и снять сальник. Кольцо снять с внутреннего диаметра подходящим по размеру и типу съемником. Снять внутреннюю обойму подшипника
Выбить внешнюю обойму легкими постукиваниями по бородку и снять ее
Снять внутреннюю обойму подшипника. Выбить внешнюю обойму легкими постукиваниями по бородку и снять ее.
После смазки или замены подшипника собрать узел в обратном порядке.
Монтаж и демонтаж стопорных шайб
Для того чтобы установить стопорную шайбу, ее размещают между головкой резьбового крепежного элемента (болта, винта и т. п.) и той поверхностью, в которую он ввинчивается.
При затяжке соединения она сжимается, чему препятствует ее упругость.
В итоге создается сила трения, препятствующая самораскручиванию соединения.
Поскольку прочность соединения с использованием стопорных шайб достаточно высока, то их демонтаж является более сложной задачей, чем установка.
Следует заметить, что в некоторых случаях для этого приходится использовать такие инструменты, как молоток и зубило.
Основная же задача состоит в том, чтобы немного сдвинуть этот крепежный элемент с места, в результате чего соединение ослабится, и резьбовой элемент можно будет просто выкрутить.
Еще один способ состоит в использовании съемников, предназначенных специально для «устранения» из соединений стопорных шайб и колец.
Читать также: Держатель для телевизора на стену своими руками
Следует, однако, иметь в виду, что их применение практически всегда ведет к повреждению этих деталей.
Тема раздела Электродвигатели, регуляторы, мотоустановки в категории Cамолёты — Электролеты
; пока ковырялся в двигателе турниги сломал стопорное кольцо (вроде это так называется) чем-то заменить можно? Диаметр вала 3 мм. Они .
Основные способы снятия стопорных колец
Механики выделяют три основных метода установки стопорных креплений:
- Ручной. Самый распространенный в обиходе.
- Механический. Для того, чтобы поставить внешнее кольцо, используется установочный конус, равный по диаметру валу и отцентрованный по нему. Специальным толкателем деталь двигается по конусу к месту установки, соскальзывая с конуса в паз.
- Автоматический. При массовом производстве на автоматизированных линиях детали ставятся гидравлическими или пневматическими приводами.
Среди умельцев распространено множество способов, как снять стопорные кольца без инструмента, специально для этого предназначенного. В ход идут шила, гвозди, тонкие крестовые отвертки и другие подручные средства.
Их концы обтачивают под цилиндр, с диаметром, чуть меньше отверстия в ушках.
Модифицируют и пассатижи, в боковых поверхностях губок, у самого конца сверят отверстия, в которые вставляют отрезки закаленного прутка подходящего диаметра. Таким способом разрезную стопорную шайбу можно как снять, так и поставить обратно.
Часто возникает вопрос: как снять стопорные кольца без ушек? Для этого понадобится две отвертки. Одной следует разжимать стопор в его разрезе так, чтобы его диаметр немного увеличился, и оно частично вышло из паза. Второй отверткой нужно подхватить один из концов кольца и вытащить его на поверхность вала. Первой отверткой нужно подхватить этот конец, не давая ему соскользнуть обратно в паз. Второй отверткой нужно провести по пазу, чтобы вытащить из него оставшуюся часть стопорной шайбы.
