Как сконструировать глубинный вибратор под дрель и перфоратор

Конструкция и характеристики

По принципу воздействия на строительный материал выделяют вибраторы:

1. Глубинные. Применяются для уплотнения фундамента здания, выполняемого из вылитой в деревянный каркас смеси бетона, щебня и песка.Наружные. Сочетают характеристики пресса и вибратора при уплотнении опалубки железобетонных вертикальных конструкций.Поверхностные. Вибропрессы выравнивают гладь комнатных полов и действуют как компактный пресс для выдавливания воздушных пузырей на поверхности.

Механический глубинный вибратор – это электрический прибор, состоящий из:

привода (электромотора, бензинового двигателя);гибкого вала с эксцентриком (стальной трос, заключённый в пластиковую оболочку);вибронаконечника (виброиглы, булавы).

В зависимости от назначения работ наконечники выполняются в форме штыка, лопаты или стержня. По конструкции бывают булавы с внутренней и наружной обкаткой.

Среди моделей глубинных приборов отдельно выделяют высокочастотные. Привод в таких аппаратах располагается непосредственно в виброигле, что позволяет достигать самых лучших результатов при уплотнении бетона.

Аппараты по сферам применения бывают:

1. Домашними и полупрофессиональными (производительностью до 2 кВт, весом менее 20-25 кг).Профессиональными (имеют мощность в пределах до 4 кВт, масса достигает 1 ц).

Главные характеристики для производительного бетонного вибратора следующие:

длина гибкого вала (от этого показателя зависит, какой глубины фундамент возможно проработать);частота колебаний (прямое влияние на скорость работы);форма вибробулавы;диаметр уплотнения бетонного раствора.

Вибратор для бетона из ненужного хлама

При заливке фундамента или других бетонных конструкций внутри неизбежно остаются пустоты, в которых находится воздух. Если не утрясти бетон, его прочностные характеристики снизятся, как и срок службы. Для небольших строений вполне подойдет самодельный инструмент, который будет достаточно эффективен в работе.

Чтобы его изготовить, нужно заранее подготовить:

• стальную гофрированную трубу с пластиковой оплеткой на 15 мм;
• старую коронку на 16 мм;
• смазку (солидол, литол и т.д.);
• провод (например, ВВГ 6 кв. мм).

Инструкция по изготовлению

Вначале от трубы отрезают кусок нужной длины, с одной стороны вставляют в него заглушку – коронку. Чтобы она держалась крепко, предварительно немного раздвигают стенки гофры.

После отрезают кабель длиной чуть больше, чем труба. Один его конец загибают на 2-3 см, наносят на кабель смазку. Загнутой частью вставляют провод в трубу, пока он не упрется в коронку с внутренней стороны.

Важно! Торчащий конец нужно будет зажать в дрели или в шуруповерте. Чтобы самодельный вибратор правильно работал, одной рукой надо придерживать гофру. Кабель станет вращаться, передавая вибрацию на коронку

Последняя создаст нужный эффект в толще раствора. На изготовление приспособления уйдет не более 5 минут, а при наличии всех составляющих вовсе не придется тратить деньги

Кабель станет вращаться, передавая вибрацию на коронку. Последняя создаст нужный эффект в толще раствора. На изготовление приспособления уйдет не более 5 минут, а при наличии всех составляющих вовсе не придется тратить деньги

Чтобы самодельный вибратор правильно работал, одной рукой надо придерживать гофру. Кабель станет вращаться, передавая вибрацию на коронку. Последняя создаст нужный эффект в толще раствора. На изготовление приспособления уйдет не более 5 минут, а при наличии всех составляющих вовсе не придется тратить деньги.

https://youtube.com/watch?v=LjJDoZzp8dw

Достоинства и недостатки приборов

Применяемые в бытовых и промышленных целях аппараты обладают такими преимуществами перед иными способами уплотнения бетона:

1. Обеспечивают надёжное прилегание арматуры к раствору в районе швов.
2. Используют минимальное количество электроэнергии, но при этом производительны.
3. Производят колебательные движения до 20 тысяч оборотов за 1 минуту.
4. Есть маленькие портативные модели, которые легко переносить с места на место.
5. Имеют низкую цену.
6. Автоматизируют процесс, снимая необходимость в ручном труде.
7. Ускоряют процессы возведения конструкций.
8. Создают низкий уровень шума по сравнению с другими электроинструментами аналогичной мощности.
9. Удобны в эксплуатации и обслуживании, легко заменяются комплектующие.

Слабым местом аппарата называют лишь необходимость в использовании компрессора и регулярное техобслуживание.

Виды вибраторов для бетона

В плане устройства встречаются вариации приборов. Так, глубинный вибратор для бетона «носит» двигатель прямо в наконечнике. Там же располагаются эксцентрики. Напряжение к аппарату подводят по гибкому шлангу. Последний идет от электронного преобразователя.

Глубинный аппарат — погружной вибратор для бетона. Такой вводят в «тело» бетонной заливки. Вибробулова к корпусу прибора может крепиться не только через гибкий вал в виде резьбы, но и жестко. Кроме того, глубинные аппараты делятся на:

• Ручные. В таких длина наконечника со шлангом начинается от метра и заканчивается на двух с половиной. Аппараты группы компактны, легки. Это портативный вибратор для бетона со встроенным двигателем электрического типа. С техникой удобно работать вручную, отсюда и название. Однако, при уплотнении больших объемов бетонной смеси вибраторы категории малоэффективны. Мощность приборов не превышает 1-го киловатта. Двигатели в машинах асинхронные. К моторам присоединены дебалансы. От них и исходят колебания, поступая в присоединенную к корпусу прорезиненным рукавом булаву.
• Переносные. Для таких типичен гибкий вал. Он позволяет мотору аппарата стоять неподвижно. Следовательно, вал должен быть длинным. Минимум – 4 метра. Этого достаточно для уплотнения фундаментов частных домов. При меньших размерах вала можно не дотянуться до нужной точки, не погрузить булаву на заданную глубину. Максимальная длина шланга в переносных вибраторах превышает 10 метров. Сами аппараты массивные, крупные и мощные. В отличие от ручных, переносные уплотнители дают широкий радиус действия по нескольку метров во все стороны.

Доступнее и распространеннее глубинных являются внешние вибраторы для бетона. Именно их строение описано в первой главе. Модели класса делят на внешние и наружные. Последние передают вибрации через боковины опалубки, а первые воздействуют на раствор сверху.

Глубинный вибратор для бетона

Следовательно, и классификация на глубинные и внешние машины касается способа воздействия на строительную смесь. Еще одна классификация вибраторов обусловлена видом используемого в приборе двигателя. Электрический – самый распространенный, но не единственный. Есть, так же, приборы с:

• Гидравлическими двигателями, преобразующими в механическую энергию силу воды
• Пневматическими двигателями, получающими энергию от сжатого воздуха
• Моторными движками с приводом от двигателя внутреннего сгорания

Двигатели героя статьи подразделяются не только по типу, но и мощи. Электрический вибратор для бетона на 220 вольт, к примеру, считается бытовым. Для промышленных объектов, крупных строек берут приборы с движком на 380 вольт.

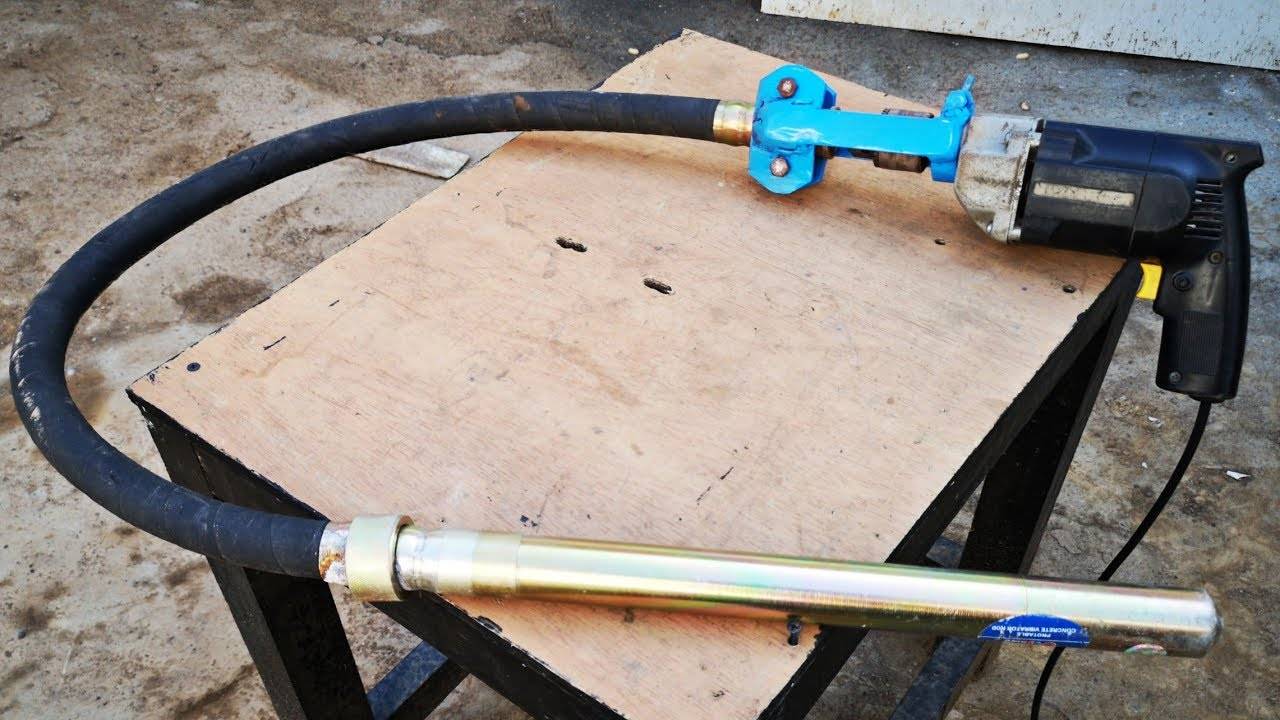

Вибратор для бетона из ручной дрели

От потребляемой мощности зависит сила вибраций, их распространение в бетонной смеси. Есть еще одна классификация уплотнителей для бетона. Разбирается характер колебаний, даваемых агрегатами:

• Низкочастотные вибраторы подходят для работы с крупнофракционными смесями, в коих добавлены гравий и щебень внушительных размеров. Такие хорошо уплотняются при 3500 колебаний в минуту.
• Среднечастотные приборы выдают от 3500 до 9000 колебаний в минуту. Столько нужно для эффективного уплотнения смесей со средней фракцией частиц.
• Высокочастотные вибраторы нужны для работы с мелкозернистыми составами бетона, выдают от 10000 до 20000 колебаний в минуту.

Уплотнители бывают не только заводскими, но и самодельными. Часто, к примеру, делают вибратор для бетона из перфоратора. Работая в режиме удара, тот совершает высокочастотные возвратно-поступательные движения.

Достаточно добавить к аппарату арматурную пику в виде насадки и можно проникать ей в толщу бетона. Вибрация от перфоратора перейдет по пруту в смесь. Дополнительная насадка для вибратора для бетона при работе с горизонтальными конструкциями не нужна.

Глубинный вибратор для бетона с разными по размеру насадками

Обходятся штатным «носом» перфоратора, закрепляя прибор на опалубке с помощью стальной шайбы. Главное, подобрать ее диаметр. Закрепить перфоратор нужно так, чтобы насадка была под небольшим углом к горизонту.

Действие прибора распространится примерно на метр в обе стороны. Чтобы проработать весь фундамент, нужно переносить перфоратор, закрепляя все на новых и новых местах. Использовать уплотнитель, кстати, можно не только в работе с фундаментами, но и при заливке стяжек полов, колонн и прочих конструкций из бетона.

Вибратор для бетона из перфаратора

Говоря об уплотнении бетонного раствора, стоит назвать издревле распространённый способ, получивший название «штыкования». Его можно причислить к наиболее примитивным способам, дающим определённый, хотя не незначительный эффект. Вертикальные протыкающие («штыковые») движения черенком лопаты или металлическим стержнем, многократно повторенные на всей площади поверхности, позволяют удалить какое-то количество воздуха из состава смеси. Нравятся женщинам, такое уплотнение, выполняемое вручную — тяжёлый труд.

Несколько облегчит задачу самодельный вибратор для уплотнения бетона, изготовленный на базе строительного перфоратора. Сегодня у многих в хозяйстве встречаются подобный электроинструмент. Чтобы сделать такой простейший вибратор потребуется:

• строительный перфоратор;
• отрезок металлического стержня, арматуры;
• толстая металлическая пластина большого диаметра.

Нужно учесть, что перфоратора обязана стать не менее 1,5 кВт. Тогда он сможет работать в бетонном растворе без перегрева достаточно долго. Длина металлического стержня или куска арматуры, стандартного диаметра, должна соответствовать максимальной глубине укладываемого слоя бетона, чтобы свободным концом он доставал до дна опалубки. Одна сторона рабочей насадки обрабатывается под хвостовик, чтобы его вы могли зажать в патрон. Ко второму концу приваривается круглая металлическая пластина (от пятьдесят до семьдесят миллиметров).

Такая конструкция пики обеспечит комбинированное действие вращательных движений рабочей части самодельного вибратора с его ударным воздействием на элементы опалубки, без их разрушения. Как сделать вибратор для бетона из дрели или перфоратора. Возникающая вибрация стенок формы, значительно повышает результативность удаления воздуха не уплотнения бетона. Работа ведётся соблюдая принцип «штыкования с отбоем» на всей площади уплотняемого элемента бетонной конструкции. Время обработки каждой точки может доходить до 3-х минут. Такой вибратор эффективен не с использованием в ударном режиме, воздействуя на опалубку снаружи.

Частота и цикл использования вибромотора

В первую очередь необходимо определиться с частотой вибрации двигателя. Она может варьироваться от 750 до 3000 об/мин. Также может быть необходима высокая частота с маленькой амплитудой, или же низкая частота вибраций с большой амплитудой. В строительстве, как правило, применяются вибромоторы с высокой частотой вибрации от 2 до 3 тысяч оборотов в минуту. При этом очень многое зависит от размеров и веса установки.

Чем частота выше, тем больше конструкция установки подвергается усталостным напряжениям, следовательно, сталь силового каркаса должна быть прочнее и толще. Если превысить допустимый предел по частоте, то конструкция быстро деформируется. При этом необходимо учесть также и цикл работы установки. При большой нагрузке и при частом использовании виброустановки не рекомендуется применять двигатель с частотой более 1500 оборотов в минуту.

Конструкция вибратора, варианты исполнения основных узлов

Существуют различные виды вибраторов для бетона. По способу воздействия на залитый раствор инструмент подразделяется на две разновидности:

• глубинный (погружной);
• поверхностный.

Несмотря на конструктивные различия, у оборудования имеются следующие общие основные узлы:

• привод – главный элемент системы, который приводит в движение все остальные подвижные детали механизма;
• дебаланс – узел, создающий вибрацию;
• вал.

Приводом заводских изделий служат пневматические, топливные, электрические и гидравлические двигатели. Чтобы собрать самодельный вибратор для бетона в бытовых условиях, оптимально будет воспользоваться электродвигателем от различных электроинструментов. Для этих целей подойдут:

• перфоратор;
• дрель;
• болгарка;
• мотокоса.

Можно воспользоваться также отдельно электродвигателем и от другого инструмента или оборудования. Во всех случаях нужно, чтобы у используемого электромотора были следующие технические показатели:

• скорость от 3000 об/мин;
• возможность подключения к стационарной электросети с напряжением 220 V.

Мощность выбранного электродвигателя скажется на эффективности работ: чем она выше, тем производительнее будет созданная самоделка, а вероятность ее перегрузки при этом уменьшится.

Дебаланс (виброустройство) является относительно сложным для практической реализации узлом вибратора. У моделей погружного типа – это вибронасадка, состоящая из резиновой муфты, гильзы и металлической (стальной) ударной части.

Глубинные вибраторы оснащаются гибким валом, который передает движение привода вибронаконечнику. Вибрирующая насадка опускается в толщу уплотняемой залитой смеси и распространяет по раствору колебания. Изготовить гибкий вал можно из нержавеющего стержня (троса), подшипников, стальной трубки.

Если предстоит нечасто работать с бетоном, то наиболее просто собрать вибратор, взяв за основу электрическую дрель либо перфоратор.

Это интересно: Строительство крыльца к дому своими руками: полезно знать

Общие рекомендации по эксплуатации

Бывают ситуации, когда требуется обработать большую поверхность, например, монолитный фундамент. В этом случае вы можете использовать самодельный вибратор из перфоратора. Но вначале вам придется подобрать металлический каркас, чтобы можно было закрепить перфоратор, а еще вам потребуется площадка из нержавеющей стали.
Решив своими руками сделать вибрирующее приспособления для строительных целей, необходимо помнить о том, что оно должно иметь длину не более 1 м

Особое внимание следует уделить соединениям, которые должны быть выполнены достаточно надежно. Ведь именно в этих местах вибрационная нагрузка и давление будет максимальным.

Изготовление вибратора для приготовления бетонного раствора является задачей, с которой способен справиться любой владелец. Для его изготовления можно использовать средства, которые найдутся почти в каждом хозяйстве. Однако нужно не забывать о том, что такой прибор может использоваться только в бытовых целях. Чтобы была возможность готовить качественный бетонный раствор в промышленных масштабах, придется купить прибор заводского изготовления.

Вибростол

Самодельный вибростол

Рассмотрим сборку третьей разновидности аппаратов для уплотнения бетонной смеси вибрацией — вибростол. Как уже говорилось выше, он предназначен для изготовления изделий в формах. Представляет собой площадку с вибровозбудителем, установленную на раме через амортизаторы.

В данном разделе не буду давать очень подробные инструкции, думаю, кто понял первые разделы, поймет и этот.

Для изготовления вибростола нам будут нужны:

• Материалы для изготовления рамы (станины), любой подходящий металлопрокат — уголок, швеллер и т. п. Главное, не забывайте, что это не обычный верстак, нагрузки из-за постоянной вибрации больше, поэтому и размер нужно выбирать больше.
• Лист непосредственно для самого стола, желательно толщиной не менее 3 миллиметров.
• Амортизаторы — любые подходящие пружины диаметром от 15 миллиметров, например: от подвески автомобиля. Также иногда используются резиновые подушки, тоже из автотехники, но они ограничивают амплитуду движений стола.

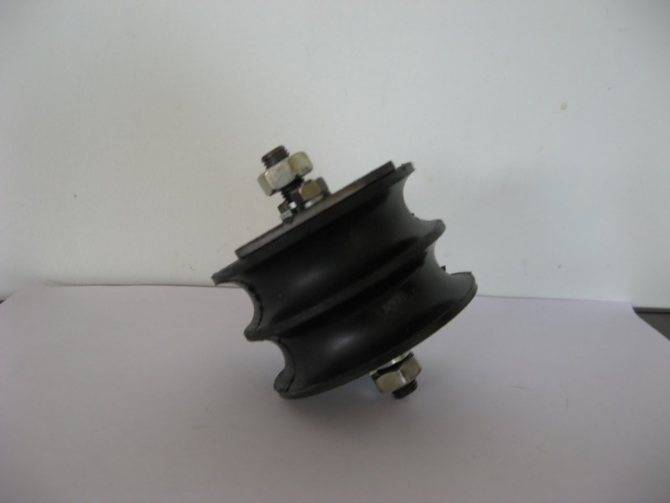

Резиновые подушки тоже подходят, но пружины лучше

• Крепеж.
• Электродвигатель, проводка и пусковая арматура для него.
• Подшипники и манжеты соответствующих размеров.
• Болванки для корпусов дебалансов, корпусов подшипников и листовая сталь для их крышек.
• Жесть для защитных ограждений.
• Провода и пусковая арматура для подключения двигателя к сети.

Можно сделать вибростол с вибровозбудителем подобным тому, который использовали для виброрейки. Но мы немного усложним конструкцию, увеличив ее надежность. Поэтому нам дополнительно нужны будут.

1. Кругляк для валов вибровозбудителей.
2. Шкивы — двухручьевой для мотора и одноручьевые для вибровозбудителей. Причем для двигателя желательно выбрать больший диаметр, а для возбудителей меньший, так можно достичь большей частоты колебаний.

Собираем вибростол

1. В первую очередь, свариваем раму станины.
2. Затем свариваем раму стола, и крепим к ней сам лист образующий стол.
3. Соединяем обе части через пружины (или подушки) амортизаторов.
4. Вибровозбудителей у нас два. Конструкция и технология их практически аналогична с той разницей, что вместо вала электродвигателя используем свой, на который насажен со стороны одного дебаланса шкив.
5. Устанавливаем электродвигатель, крепим его не непосредственно к столу, а на станину. Это спасет от ненужных вибраций и увеличит ресурс.
6. На вал мотора ставим шкив, который ремнями соединяем со шкивами на валах вибровозбудителей.
7. Подключаем мотор по электрической части.
8. Проводим испытания. Возможен вариант, что вся конструкция раскачается с увеличивающимся размахом — это значит, что вибровозбудители вошли в резонанс со столом. Ничего страшного, регулируем систему изменением массы дебалансов или изменением частоты вращения (меняя диаметр шкивов).
9. Если все удачно — окрашиваем наш вибростол, и начинаем его эксплуатировать.

Мы постарались подробно рассказать про самодельный вибратор для бетона и его изготовление. Будем рады, если помогли вам со сборкой этой конструкции, или хотя бы обогатили ваши теоритические знания.

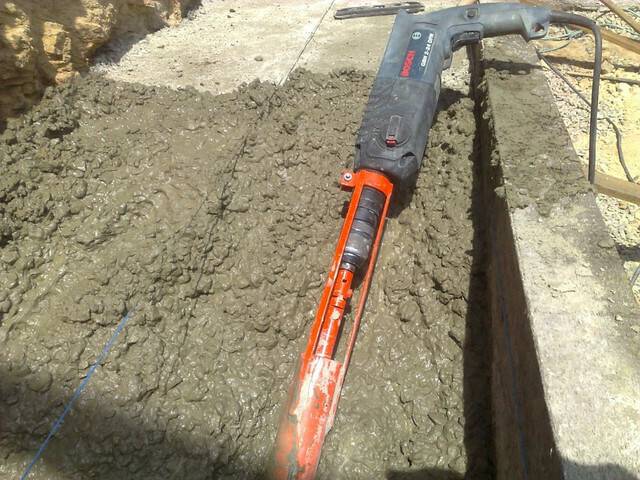

Глубинный вибратор на основе перфоратора

Преобразование перфоратора в самодельный глубинный вибратор происходит даже проще, чем при способе с использованием дрели, поскольку оба прибора производят колебательные движения.

Для создания вибрирующего инструмента необходимо подготовить:

непосредственно сам перфоратор (мощностью от 2 кВт);металлический стержень (его длина в идеале равна глубине слоя раствора от поверхности до дна опалубки);пластинка круглой формы из толстого металла диаметром 5-7 см.

Собирают самодельный агрегат таким образом:

1. К одному концу гнущегося стержня приваривают круглую металлическую пластину. Второй конец зажимают в патрон перфоратора. Уже на этом шаге прибор готов к использованию.

Преимущество применения перфоратора как детали самодельного вибратора в том, что вибрация раствора дополняется ударной силой, воздействующей на опалубку. Воздействие на опалубку длится до 180 секунд и считается комбинированным методом отбоя и «штыкования».

Важно надёжно защитить все стыки изготовленного из подручных материалов вибратора, потому что бетон оказывает давление на прибор и противостоит вибрационным колебаниям. Плохо приваренные элементы или незакрытые защитными крышками способны снизить эффективность работы инструмента. Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой

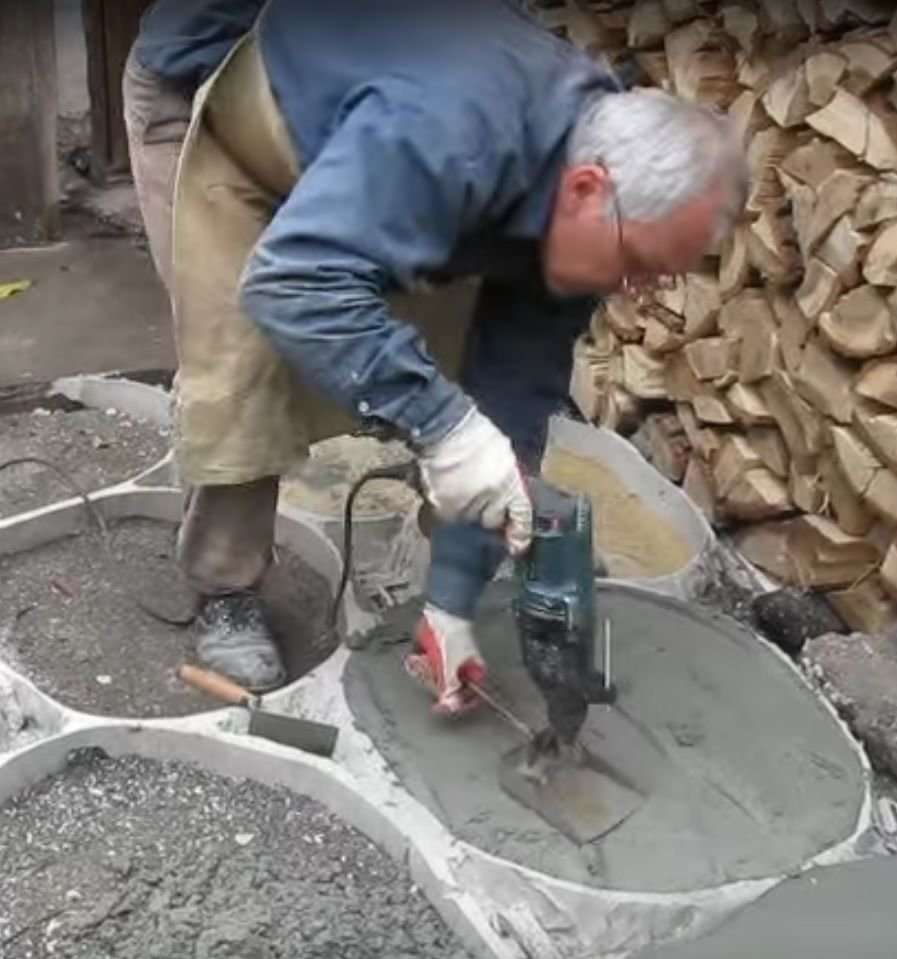

Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности

Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой. Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности.

Рекомендации

Случаи бывают разные. Строительство больших объектов предполагает наличие больших объёмов стройматериалов.

Но, даже сооружая коттедж из монолита себе и семье, воспользуйтесь упомянутыми рекомендациями, с целью улучшения качества работ:

• залить бетонную конструкцию можно в разы быстрее, если учитывать принцип работы бетононасоса, заключающийся в беспрерывной подаче смеси по гибкому шлангу большого диаметра;
• с уплотнением тонкого слоя наливного пола отлично справляется виброрейка для укладки бетона;
• удалить неровности на застывшей массе поможет шлифовальная ручная машинка по бетону;
• соединять металлические пруты между собой удобно, используя вязальные крючки для арматуры.

Выводы:

• использование вибратора предаёт конструкции прочности, плотности, уберегает от излишней влаги и трещин;
• использование различных наполнителей требует различную частоту колебаний. Крупнее добавка – менее частотной должна быть пульсация;
• при заливке фундамента лучше применять высокочастотный вибратор;
• изготовить вибратор самостоятельно легче с помощью перфоратора.

Стройка – дело не лёгкое. Не упускайте важные моменты, не стесняйтесь учиться, спрашивать и у вас получится отличный дом!

Как сделать насадку на член своими руками

Для самостоятельного изготовления требуется:

1. Гибкий прозрачный пластик.
2. Скотч.
3. Силикон.
4. Целлофановая пленка.

Берут лист пластика и вырезают квадрат или прямоугольник, в зависимости от будущих размеров.

Длину листа подбирают, добавляя нужные сантиметры к длине пениса. А ширина требует свободно прохождения члена при соединении краев. Сохраняют пространство и дополнительным сантиметрам к диаметру пениса. Пластик сворачивают в трубку и ровно склеивают скотчем по стыковому шву. Одно из отверстий закрывают плотно приклеенным кругом из этого же пластика.

После, половой член доводят до эрегированного состояния и оборачивают целлофановой пленкой. Важны минимум неровностей и отсутствие открытых участков кожи.

Затем силиконовую формовочную массу заливают в емкость. В нее же опускают обернутый пленкой пенис. Когда состав полностью застыл, вытаскивают пенис и пленку. Внутренняя часть готова. Процесс длится 15 минут.

Далее разрезают скотч по линии стыковки, насадка извлекается. Секс-игрушка готова к применению. Но открыт простор для реализации творческого потенциала: мужчина аккуратно доводит внешнюю форму при помощи ножа и абразивных материалов до максимально анатомически верной формы. Или удивляет партнершу нетривиальными решениями.

Принцип работы

Использование вибратора для бетона сводится к последовательному погружению его вглубь залитого в опалубку раствора. Шаг погружений около 30-50 см. При работе с армированными бетонами нужно избегать контакта вибронаконечника с металлическими частями.

При работе с инструментом следует строго соблюдать рекомендации производителя и правила безопасности, изложенные в инструкции. Перед началом работы нужно производить тщательный визуальный осмотр и пробный пуск. Гибкий вал и вибронаконечник — это расходные части. В случае значительного износа их нужно немедленно заменить.

Как использовать вибратор для бетона?

При работе вибратором, заметно, как из уложенного раствора выходит вытесняемый воздух, вследствие чего уровень уложенного массива начинает оседать, на его поверхности выступает цементное молочко. В этом случае переходят на другое место. Работу вибратором выполняют без рывков, плавно под наклоном погружая его в уложенную смесь. На отработку одного места уходит до 10 — 20 секунд. После чего насадка переставляется на соседнее место.

Так обрабатывается вся бетонируемая поверхность. Считается, что уплотнение выполнено, если выход пузырьков воздуха прекратился, закончилась осадка массива (как правило, на 3−4 сантиметра), а на всей поверхности выступило цементное молочко

Важно соблюдать требования послойного уплотнения элементов бетонных конструкций, при их высоте более 3-х метров. В этом случае толщина каждого уплотняемого слоя не более полуметра. Как правило, после уплотнения таких ответственных элементов конструкции, как колонны, перед началом следующего этапа бетонных работ, даётся не менее 2-х часов для их осадки

Как правило, после уплотнения таких ответственных элементов конструкции, как колонны, перед началом следующего этапа бетонных работ, даётся не менее 2-х часов для их осадки.

Как и из чего сделать вибратор в домашних условиях

При необходимости устройство применяется в качестве наружного, рабочую часть при этом прикладывают к опалубочным конструкциям. Существует два варианта достижения нужного результата: соединение инструмента с приобретенными готовыми заводскими насадками или самостоятельное изготовление вибрационной булавы.

Технология во втором случае более сложная, для сборки потребуется:. Главной целью является получение булавы со смещенным центром тяжести, именно поэтому к эксцентрику приваривают квадратный стержень.

Все детали обычно подбирают под размеры вала и подшипников, при необходимости их подгоняют на токарном станке. В итоге центральный элемент должен свободно вращаться и передавать колебания куску трубы. С дрелью такая насадка соединяется стальным тросом, для обеспечения нужной фиксации на одном его конце выполняется соответствующая резьба. Все элементы передачи закрываются гибкими полимерными трубками, механизм должен быть надежно защищен от попадания внутрь бетона, периодически все стыки проверяют на предмет герметизации.

Такой прибор рекомендуется при послойной заливке конструкций, дрель уступает в мощности перфоратору. На отработку одного участка требуется около 20 секунд, расчетная зона воздействия обычно в раз больше диаметры вибрационной насадки. Трубу следует погружать в раствор плавно и вынимать без рывков, после чего инструмент переносят на соседний участок.

Уплотнение считается успешным при осадке монолита на несколько см и выступании на его поверхности цементного молочка.

Помимо дрели и перфоратора для самостоятельной сборки применяются другие строительные и бытовые инструменты с двигателем нужной мощности. Их можно сделать:. При подборе частоты и амплитуды колебаний у самостоятельно собранных глубинных вибраторов стоит ориентироваться на инструкцию к электроприборам, вид и ожидаемую подвижность бетона. Время обработки напрямую связано с этими же критериями: жидкие растворы не нуждаются в длительном уплотнении, в противном случае они расслаиваются, из тяжелых воздух выгоняется не менее 2 мин.

Существует прямая связь между объемом уплотняемого бетона и требуемой мощностью, при риске перегруза перфораторы и дрель быстро выйдут из строя. Устройства, изготовленные своими руками, чаще всего относятся к погружному типу и плохо подходят для больших площадей и монолитов.

Более того, на таких участках специалисты рекомендуют применять либо прессы, либо 2 вибрационных механизма как минимум, как с целью ведения работ в нужном темпе при отказе или перегреве одного из них, так и для сокращения сроков. Из-за потребности в высокочастотных направленных колебаниях чаще всего круговых их сборка своими силами без наличия асинхронного двигателя невозможна.

Для разовой обработки небольших конструкций более чем достаточно самоделок, для постоянного и профессионального пользования требуется заводская модель.

Специально покупать дрель или перфоратор нецелесообразно. Независимо от масштабов строительства, вибратор для бетона необходим. Он улучшает основные свойства раствора, делает смесь однородной, удаляя из нее воздух и влагу. Профессиональный электромеханический вибратор есть далеко не у каждого, но имея чертежи, его можно создать своими руками из домашнего перфоратора и даже обыкновенной дрели. Вибратор необходим для придания плотности бетонной массе, в результате чего возрастает ее прочность.

Работа вибратора основана на том, что в активном состоянии инструмент создает высокочастотные колебания, нарушая связь между мельчайшими частичками бетонной массы и положительно преображая ее объемные параметры. Результатом его применения является:. Конструкция любого вибратора включает вал с двигателем, вибронаконечник, специальный вибромеханизм. Результат работы собственноручно созданного вибратора находится в непосредственной зависимости от использованной для его сборки базы. Выбрав за основу бытовую дрель, можно получить отличный инструмент, мало уступающий по характеристикам покупному.

Конструкция более сложная, чем с перфоратором, зато очень удобная. Потребуется минимум необходимого инструмента и заготовок:. Дрель, взятая за основу, должна работать на удар и иметь мощность больше, чем 1 кВт. В дополнение к ней придется изготовить специфическую насадку с прочным наконечником и эксцентриком.

Для изготовления используем следующую технологию:. Длину стержня, продетого в гильзу, выбирают так, чтобы последний при вращении мог создавать вибрацию, ударяясь о стенки последней. Для создания погружного вибратора на базе перфоратора, работающего на удар, в качестве насадки используют шкворень из стали или пику.

Подведем итог всему вышесказанному

Чтобы залить монолитный фундамент или обработать большую площадь, лучше всего использовать плоский самодельный вибратор. Чтобы производить такие работы, необходимо иметь мощный перфоратор и стальной каркас, где будет выполняться его крепление. Должна быть подготовлена площадка, материалом которой будет нержавеющая сталь.

Такой вибратор достаточно просто сделать в собственном гараже, используя обыкновенные подручные средства. Конечно, выполнять профессиональную работу на нем вряд ли удастся, но для строительства собственного дома такого приспособления будет вполне достаточно. Экономия денежных средств налицо.

Когда длина вибратора превышает один метр, работы должны выполняться с помощником. Соединительные места должны иметь надежное крепление. Бетон – это очень плотный и прочный материал, он будет оказывать на вибратор мощное давление и всеми силами будет стараться погасить вибрацию. Поэтому конструкция вибратора должна быть прочной и качественной.
