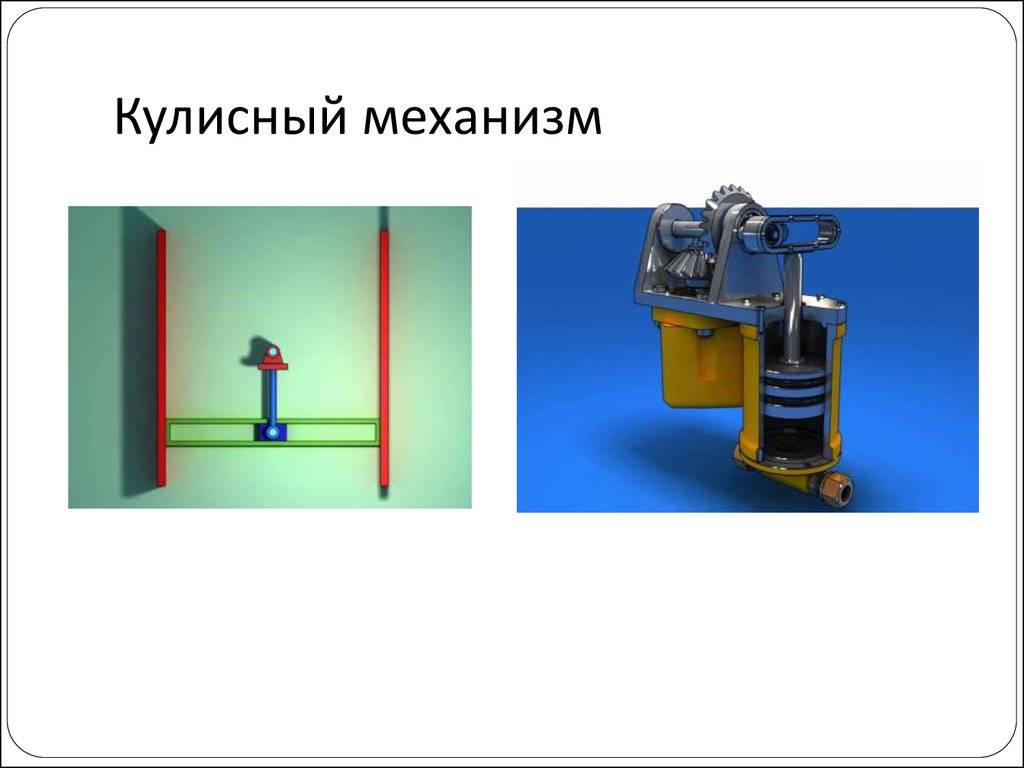

Кулисный механизм: виды, схема, принцип работы

Кривошипно-кулисный механизм

После изобретения данной системы ее стали относить к шарнирно-рычажным механизмам, которые обладают гидроустройствами или пневмоустройствами, а целью их применения стала вентиляция на складах. Конструкция данного механизма довольно проста, и содержит она три основных элемента: это стойка, кривошип и кулиса. Задача, которая ставилась перед изобретателями данного устройства, – это улучшение надежности с одновременным упрощением в плане конструкции механизма. Прототипом для изобретения этой модели стали гидравлические или же пневматические механизмы, которые также использовали кулису с выполнением поступательного движения. Кроме того, в конструкцию входили также стойка, ползун, кривошип.

Читать дальше: Уаз патриот ошибка р 04

Что такое кулиса в автомобиле и для чего она нужна?

Наверное, не все новички-водители знают, что такое кулиса в автомобиле и где она вообще находится? Обычно на водительских курсах изучают строение авто, однако, не у всех до таких подробных знаний, как говорится, «руки доходят». А потом задаются вопросы: что, зачем, почему? Особенно, если возникают проблемы со втыканием и переключением скоростей на механической коробке передач. И тогда уж все вспоминают кулису.Собственно, правильно по техническому она называется тяга привода управления коробки передач. И ее, оказывается, можно регулировать и менять! Что такое кулиса в автомобиле? Некоторые думают, что это сам рычаг переключателя скорости, и находится он между водительским и пассажирским сидениями (такое можно прочитать в интернете, в самых популярных ответах на поставленный вопрос). Но это не совсем так. Кулиса МКПП – это многосоставной механизм, основное предназначение которого связывать рычаг для переключения передачи и деталь (шток), подводящую к коробке. Таким образом, видим при ближнем рассмотрении проблемы, что данная запчасть (состоящая, повторимся, из нескольких деталей) находится между рычагом и КПП, а размещается, в большинстве случаев, под автомобильным днищем, недалеко от карданного вала или же – под самим рычагом переключения (ручкой). Несмотря на довольно высокий запас прочности (у некоторых моделей – свыше 100.000 км. пробегу), элементы кулисы иногда начинают изнашиваться, приводя автовладельца к множественным проблемам. Происходит это, как правило, из-за попадания в механическую систему воды, пыли и грязи, ухудшения или отсутствия должного количества смазочных веществ, по некоторым другим причинам. Краткий обзор устройства механизма Во многом само устройство механизма кулисы зависит от марки и модели машины. Это происходит потому, что различные заводы-производители склонны применять разные, стремящиеся к оригинальности, типы устройства МКПП. В связи с этим, можно рассматривать только некоторый усредненный и обобщенный, ориентировочный вариант данного устройства. Но для большинства авто это будет: рычаг КПП, тяга передач, вилка, палец вилки, сальник вилки фиксатор. Есть еще и пружина, корпус и трос переключения, условно входящие в механизм. А все вместе данные запчасти отвечают за переключения скоростей в запланированных изготовителями коробки передач положениях.

Признаки неисправностей механизма Как уже было сказано, в подавляющем большинстве марок машин конструкция эта довольно надежная, не требующая частого ремонта и замен частей. Исключение составляют авто, изначально отличающиеся низким качеством сборок (с такими может всякое случиться). Но и на качественных импортных авто случаются огрехи, особенно если оно «в летах» и с колоссальным пробегом. Какие же признаки, что кулиса вашего автомобиля уже дает сбой? Как правило, они очевидны и в особых комментариях не нуждаются. Но все-таки, попробуем перечислить основные:

  • увеличился люфт ручки (рычага), что переключает передачи;
  • возникли проблемы с самим переключением передачи с одной на другую (или например она хрустит при переключении);
  • скорости переключаются непомерно тугим образом;
  • вместо одной передачи включается другая; из пяти, например, передач возможно включить только несколько, остальные просто не работают.

По поводу возникающего люфта: конечно, он никоим образом, на первых порах, не влияет ни на скорость езды, ни на работу МКПП. Наверное, поэтому некоторые водители не придают этому должного значения: мол, пока ездит – и пускай, зачем разбирать и регулировать? Но так ездить долго нельзя, так как положение со временем может ухудшиться (и в самый неподходящий, как правило, момент), приводя к плачевным результатам, а возможно, и к ДТП. Так что, не стоит «затягивать ситуацию», а попытаться поскорее разобраться с возникшей проблемой.

Регулировка кулисы В первую очередь, необходимо попробовать регулировку привода (если он, на быстрый взгляд, находится в рабочем состоянии). Кстати, часто новички-водители по неопытности думают, что вышла из строя вся коробка передач, а дело-то всего лишь в кулисе. Но для этого нужно хотя бы знать, что такое кулиса в автомобиле! Далее – включаем (даже если плохо получается, то можно при выключенном движке воткнуть, а затем завестись, и машина поедет) первую скорость и взбираемся на эстакаду или подъемник. Ставим авто на ручной тормоз, кладем под колеса противооткаты (на яме или эстакаде). Глушим движок, не выключая передачи. Затем – смещаем рычаг переключения влево, насколько это возможно. Возвращаемся под авто и затягиваем хомут. Иногда бывает нужно всего-то сместить запчасть относительно карданного вала всего на миллиметры, и ваша КПП снова отлично заработает!

Как регулируется кулиса КПП

Кулису регулируют в том случае, когда меняют стандартную на короткоходную или в случае ремонта. Существуют несколько способов регулировки:

  1. По первой передаче.
  2. По задней передаче.

Производить регулировку кулисы нужно с заглушенным мотором и при затянутом стояночном тормозе. Перед тем, как совершать какие-то действия связанные с отсоединением всех деталей, сделайте пометки, они пригодятся чтобы потом все правильно собрать. В противном случае могут произойти изменения в работе механизма.

Для регулировки, нужно ослабить хомут

Чтобы приступить непосредственно к самой регулировки, нужно ослабить хомут он держит непосредственно сам рычаг переключения с тягой. Маленькие повороты или перемещение ступицы вдоль рычага тяги, изменяется четкостью выбора и включением тех или иных передач. После каждой проверки затягивайте хомут и проверяйте свой результат.

Чтобы отрегулировать заднюю передачу, нужно постепенно ослаблять хомут и переводить рычаг КПП в положение, которое соответствует идеальному включению задней передачи. После регулировки, следует затянуть хомут обратно.

Для регулировки первой и второй передачи, поворачиваем рычаг по направлению часовой стрелки. Для третьей и четвертой скорости, нужно отрегулировать перемещение рычага вдоль тяги вперед, по ходу движения машины. При этом не рекомендуется его вращать относительно своей оси! Для регулировки кулисы на пятой и задней передачах, поверните рычаг в противоположную сторону.

Если возникли проблемы с переключением первой, третьей, пятой и задней передаче, то рычаг сдвигается назад. Делать нужно до тех пор, пока не добьётесь нужного результата.

В транспортных средствах где роль кулисы выполняют тросики, а не рычаг, регулировка происходит по другому алгоритму:

  • Сперва переводится рычаг коробки передач в нейтральное положение.
  • Затем снимается пыльник рычага КПП.
  • Подтягиваются тросики. Для натягивания используются несколько гаек. Нужно отпустить дальнюю гайку, которая находится со стороны тросика. Изначально гайку выкручиваем на 3 витка. Затем гайку, которая находится с обратной стороны, закручиваем на 3 витка. Весь крепеж следует законтрить.
  • Затем контролируется работа селектора переключения передач.

Вероятнее всего процесс может в разных моделях машинах отличаться, но принцип работы нет. Поэтому перед началом работы, вам следует ознакомиться

с инструкцией, именно для вашей модели машины.

Если проделанная регулировка не дала результата, нужно задуматься о ремонте. Скорее всего в приводе переключения передач, изнашиваются втулки и шаровые шарниры, а также растягиваются тросики (согласно устройству). Если нет значимых намерений менять узел в сборе, тогда стоит задуматься о приобретении ремонтного комплекта, которая подходит для вашего автомобиля и провести замену проблемной детали.

Храповые механизмы

Храповые механизмы позволяют в широком диапазоне изменять величину периодических перемещений рабочих органов машин. Типы и область применения храповых механизмов разнообразны.

Храповой механизм (рис. 10) состоит из четырех основных звеньев: стойки 1, храповика (зубчатого колеса) 4, рычага 2 и детали 3 с выступом, которая носит название собачки. Храповик со скошенными в одну сторону зубьями насажен на ведомый вал механизма. На одной оси с валом шарнирно закреплен рычаг 2, поворачивающийся (качающейся) под действием приводной штанги 6. На рычаге также шарнирно укреплена собачка, выступ которой имеет форму, соответствующую впадине между зубьями храповика.

Во время работы храпового механизма приходит в движение рычаг 2, Когда он движется вправо, собачка свободно скользит по закругленной части зуба храповика, затем она под действием своей силы тяжести или специальной пружины заскакивает во впадину и, упираясь в следующий зуб, толкает его вперед. В результате этого храповик, а с ним и ведомый вал поворачиваются. Обратный поворот храповика с ведомым валом при холостом ходе рычага с собачкой 3 предотвращается стопорной собачкой 5, шарнирно закрепленной на неподвижной оси и прижатой к храповику пружиной.

Описанный механизм преобразует качательное движение рычага в прерывисто-вращательное движение ведомого вала.

Сборка кулисного механизма.

Технологический процесс сбор­ки кулисного механизма состоит их трех сборочных операций: сборки кривошипного диска; сборки кулисы; общей сборки кулис­ного механизма.

Сборку кривошипного диска начинают с контроля посадочных размеров и геометрической формы отверстия кривошипного дис­ка 5 и втулки 7 требованиям чертежа и только после этого произ­водят ее запрессовку. Отверстие во втулке после ее запрессовки необходимо развернуть для восстановления геометрических раз­меров и формы. Затем на валике 6 устанавливают шпонку и вво­дят его в отверстие кривошипного диска. На конце валика монти­руют коническое зубчатое колесо 15.

На следующем этапе сборочного процесса ввертывают винт 4 в резьбовое отверстие пальца 3 кривошипа. После этого на уступе кривошипного диска устанавливают зубчатое колесо 14 так, чтобы его отверстие совпало с отверстием в уступе, а палец 3 кривошипа вводят в паз кривошипного диска так, чтобы гладкий конец винта 4 вошел в отверстие конического зубчатого колеса 14. После установ­ки зубчатого колеса проверяют «на краску» качество зацепления колес 14 и 15. Винт 4 закрепляют на уступе при помощи гайки.

После сборки кривошипного диска его устанавливают в корпу­се станины 10, монтируя на хвостовике эксцентрик 8 механизма подачи, и фиксируют положение стопорной гайкой 9.

Сборку кулисы начинают с контроля геометрических размеров и формы посадочных мест (вала кулисы 2 и отверстия под втулку и втулки 12, а также отверстия под вал кулисы в корпусе станины и вала 13 кулисы) требованиям чертежа. Кроме того, необходимо проверить перпендикулярность собранного кривошипного диска валу кулисы при помощи рамного уровня, устанавливаемого на вал 13 кулисы, который размещают в отверстии корпуса.

После выполнения контрольных операций в отверстие кулисы 2 запрессовывают втулку 12 и развертывают ее отверстие для вос­становления первоначальных геометрических размеров и формы. Кулису 2 устанавливают на вал 13 и, используя шпоночное соеди­нение, монтируют на валу зубчатое колесо 11, После этого, используя рамный уровень, проверяют перпендикулярность направ­ляющих кулисы ее оси.

Общую сборку кулисного механизма начинают с установки со­бранного узла кулисы в отверстие корпуса станины так, чтобы зубчатое колесо 11, установленное на валу 13, вошло в зацепление с кривошипным диском 5. Проверяют зубчатое зацепление «на краску» и величину бокового зазора.

После установки кулисы в корпусе в ее направляющих разме­щают кулисный камень 1 так, чтобы он своим отверстием вошел в выступ пальца 3 кривошипа, и соединяют их винтом. После этого приступают к регулированию угла качания кулисы.

Регулирование угла качания кулисы осуществляется за счет изменения радиуса R кривошипного пальца (см. рис. 1). Для того чтобы изменить величину радиуса R, на квадратный конец ва­лика 6 надевают рукоятку. Вращение рукоятки через зубчатую передачу с колесами 14 и 15 и винт 4 обеспечивают перемещение кривошипного пальца 3 вдоль радиусного паза кривошипного дис­ка 5, изменяя эксцентриситет, а тем самым и угол качания кулисы, а следовательно, и длину хода ползуна.

Кулиса КПП: что это такое, признаки износа, как отрегулировать самостоятельно

Далеко не все автомобилисты представляют, как называется та или иная деталь в их автомобиле. При этом речь идет не только о «запрятанных» в двигатель механизмах, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является кулиса КПП.

Обратите внимание: Название «кулиса» не является официальным для данного механизма, но оно общепринято. На самом деле данная деталь называется тягой привода управления коробки передач

Что такое кулиса КПП

Многие водители ошибочно считают, что под кулисой понимается рычаг переключения передач, но это не совсем так. Если речь идет о кулисе КПП, подразумевается составной механизм, задачей которого является связь рычага переключения передач и штока. То есть, кулису увидеть, а уж тем более потрогать, водитель не может. Данный элемент располагается между рычагом и непосредственно коробкой переключения передач, а размещается она под днищем автомобиля, около карданного вала, а в некоторых случаях под самим рычагом переключения передач.

Как можно понять из описания, кулисе регулярно приходится сталкиваться с серьезными нагрузками, поэтому данный элемент должен иметь хорошую прочность. Несмотря на это, кулиса подвержена повреждениям. Если в ней отсутствует достаточно смазочных компонентов, в нее попали капли воды, пыль или другой «мусор», велик риск выхода детали из строя.

Обратите внимание: На некоторых автомобилях кулиса может без замены проработать 200-300 и даже более тысяч километров. Но, если брать средний результат, обычно кулиса КПП выходит из строя на 100 тысячах километров эксплуатации

Признаки износа кулисы КПП

Водитель должен обращать внимание на возможный выход из строя агрегатов автомобиля, в том числе знать характерные признаки износа кулисы КПП, чтобы своевременно предпринять действия по ее замене. Несмотря на то что механизм довольно надежный, следует знать следующие «симптомы» его скорой поломки:

  • Повышенный люфт у ручки КПП. Это может быть заметно, как когда ручка находится в нейтральном положении, так и на одной из передач;
  • Сложности с переключением передач. Например, одна или несколько передач с трудом «втыкаются», а может и вовсе возникает хруст при движении рычага в их сторону;
  • Чувствуется, что переключаться передачи стали более туго, будто рычаг стал значительно тяжелее;
  • Передачи включаются неправильно, например, вместо пятой включается третья или наоборот.

Водители часто игнорируют появление люфта в коробке передач, считая, что это нормальная ситуация. На самом деле, если возник люфт, нужно обязательно провести диагностику КПП, а при необходимости отрегулировать или заменить кулису. Дело в том, что незначительный люфт уже является достаточно серьезным симптомом неисправности кулисы КПП. Если ее «сорвет» в процессе движения автомобиля, это может привести к тяжелым последствиям, как для автомобиля, так и для водителя, поскольку велик риск в такой ситуации попадания в ДТП. Именно поэтому, если вы замечаете наличие проблем с переключением передач КПП, обязательно обратитесь в сервисный центр для диагностики и ремонта кулисы, если он потребуется.

Регулировка кулисы КПП

Не всегда требуется полная или частичная замена кулисы. Довольно часто можно ограничиться простой регулировкой. При этом отрегулировать кулису возможно своими руками, без обращения в сервисный центр. Есть два способа регулировки:

  • По задней передаче. Для того, чтобы отрегулировать кулису по задней передаче, необходимо ослабить на ней хомут, после чего перевести рычаг КПП в то положение, которое соответствует идеальному включению задней передачи. После этого затягивается хомут, и на этом работа считается завершенной;
  • По первой передаче. Если нет возможности включить заднюю передачу, можно провести регулировку кулисы КПП по первой передаче. Для этого включаем первую передачу, после чего ослабляем хомут кулисы. Далее вращаем привод кулисы против часовой стрелки до упора рычага КПП в пластиковый фиксатор задней скорости, и далее затягиваем хомут.

Стоит отметить, что выше описаны общие процессы регулировки кулисы КПП

Важно сказать, что процесс может отличаться, в зависимости от автомобиля, поэтому перед началом работ рекомендуется ознакомиться с инструкцией конкретно для вашей модели машины

(353 голос., средний: 4,49 из 5)

okeydrive.ru

Регулировка

Регулировку кулисы следует производить в нескольких случаях:

после демонтажа коробки передач; когда произведена замена кардана или ослабли фиксирующие хомуты; если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Не забывайте о том, что даже самые маленькие зазоры могут стать причиной некорректной работы компонента.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

  • гаечный ключ для ослабления хомута;
  • противооткатные упоры или кирпичи.

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

  1. Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
  2. Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
  3. Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
  4. При помощи гаечного ключа ослабьте хомут.
  5. Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
  6. Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

Залезьте под днище и ослабьте хомут, после чего установите рычаг коробки в положение задней передачи На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

  • непосредственно новая кулиса для ВАЗ 2110;
  • отвертка;
  • бокорезы;
  • набор гаечных ключей;
  • трещотка;
  • смазка «Литол-24».

Поэтапная инструкция

  1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
  2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
  3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
  4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
  5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
  6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
  7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
  8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
  9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
  10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Деталь – элементарная часть машины, которая выполнена из однородного материала или не может быть разобрана на более простые части (зубчатое колесо, валы, болты).

Различают детали общего (встречаются в большинстве машин) и специального (встреча-ся в спец-х, особых машинах) назначения.

Твёрдые тела, составляющие механизм называют звеньями. Звено может состоять из нескольких деталей, соединённых неподвижно.

Стойка – неподвижное звено.

Совокупность двух звеньев  имеющих относительное движение называют кинематической парой.

Условия существования к.п.:

1. Наличие двух звеньев.

2. Непосредственный контакт.

3. Возможность относительного движения.

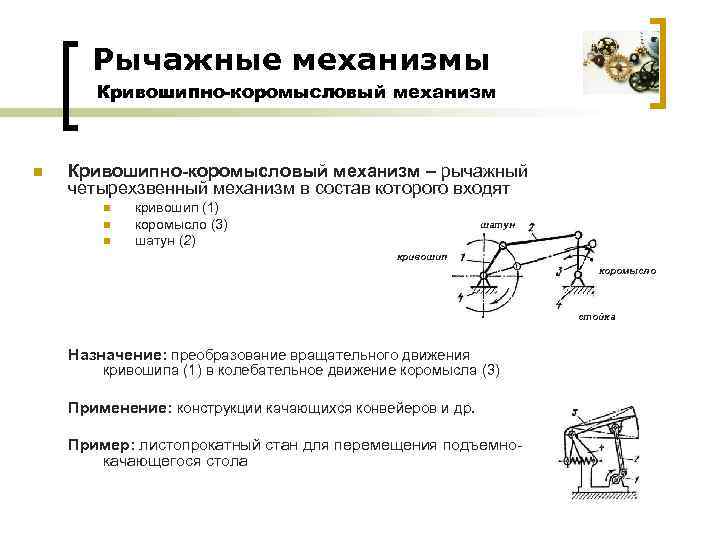

Коромысло – звено, совершающее вращательное движение.

Бывают вращательные, поступательные к.п.. Звенья могут соприкасаться между собой в точке, по линии или по поверхности (образуя к.п.). К.п. накладывают ограничения на относительное движение звеньев. Эти ограничения называют связями.

3.Классификация кинематических пар.

К.П.- совокупность 2-х звеньев, имеющих относит. движ.

Услов.сущ.к.п.:-наличие 2 звеньев

      -непосредств.контакт

      -возмож.относ.движ.

Звенья могут соприкос.между собой, образ.к.п.в точке, по линии, по плоскости.

К.п. наклад.огранич.на относит.движение звеньев. Эти огранич.назыв.связями.

К.п. классифиц.по:

1.по виду элементов соприкосновения

  если элем.соприкоснов.-поверхность,то к.п.низшая.

  если контакт звеньев по линии или в точке,то к.п.высшая.

2.по хар-ру относит.движения звеньев –плоские

  -пространственные

3.по числу связей, накладыв.на относит.движ.звеньев:1,2,3,4,5 класса

4.Кинематические цепи .

Сочетания звеньев вх-х в кин-ую пару наз-т кин-ой цепью. КЦ бывают простые, сложные, замкнутые, разомкнутые. Мех-зм – такая КЦ в кот при заданном движ-ии одного или неск-х ведущих звеньев остальные движ-ся вполне опред-ым образом. Все звенья делятся на 3 группы: 1-Группа ведущих звеньев. З-н движ-я в ведущих звеньях обычно задается. 2-Ведомые звенья. З-н движ-я ведомых звеньев зав-т от з-на движ-я ведущих звеньев. 3-Стойка мех-зма. Плоским мех-ом наз такой мех-зм, звенья кот. движ-ся в одной или неск-х // пл-ях. W=3n-2p5-p4 – степень подвижн-ти плоского мех-зма, где W-число степеней подвижности, должно соотв-ть числу ведущих звеньев, n-число подвиж-х звеньев, p5 число пар 5-го класса (соотв-о p4).

5. Фрикционные передачи(механизмы)

Передача основана на использовании сил трения

Преимущества:

·  Простота, безступенч. регулирование перед. числа

·  Плавность бесшумность работы передачи

·  Надёжность соединения

·  При перегрузке происходит проскальзование катков, это предохраняет механизм от поломки

Недостатки:

·  Большие давления на валы и опоры

·  Износ рабочих поверхностей

·  Непостоянство передаточного числа (из-за проскальзывания катков)

·  Небольшая нагрузочная способность до 20 кВт

Передачи классифицируют:

1. По расположению валов

а) циллиндрическая(оси | |)

б) оси пересекаются – передача коническая

в) оси перекрещиваются – передача реечная

Для повышения нагрузочной способности катки изготовляют клинчатыми

2. По характеру силы прижатия катков:

а) с постоянной силой прижатия

б) с переменной силой прижатия

В зависимости от передоваемой нагрузки, чтобы обеспечить непосредственный контакт катков сила прижатия автоматически изменяеться.

3. Передачи делятся на:

а) с условно-постоянным передаточным числом

б) с переменным передаточным числом (вариаторы)

Fтр>F(вн нагр.)

Qf=kF   Q=kF/f – сила нажатия

к – кооф. запаса сцепления

F – внешняя нагрузка

f  – кооф. трения скольжения

Передачи с плавнорегулируемым передаточным числом назыв вариаторами

По конструкции вариаторы разнообразны

U=x/2, 0<x<R

 – условная скорость

 – передача.

Преимущества:

Плавное изменение передаточного числа => изменение значения угловой скорости ведомого звена и может быть изменено направление вращения ведомого звена.

По конструкции: * с непосредственным контактом, * с промежуточным контактом.

Широко применяется в приборостроении, даже в промышленности.

6. Ремённые передачи: достоинства, недостатки. Характеристика плоскоремённой передачи.

Ремённая передача основана на использовании сил трения, состоит из ведущего и ведомого шкивов, ремня, надетого с натяжением.

«+» : простота конструкции, возможность передачи на большие расстояния: плоский-15м, клиновый-6,смягчает удары, гасит вибрацию,предохраняет то перегрузки.

«-» : большие давления на валы и опоры по сравнению с зубчатой передачей; непостоянство передаточного числа (из-за проскальзывания );низкая долговечность ремней; необходимость применения натяжных  устройств.

Передачи классифицируют:

1.  По форме профиля ремня

·  Плоскоремённая   Клиноремённая

·  Круглоремённая    Зубчатая

2.  По скорости вращения

·  Тихоходные

·  Среднескоростные

·  Скоростные
