Дифференциальный манометр: поверка, типы, принцип работы

Технические характеристики

Наименование характеристики	Значения метрологических и технических характеристик
ДМЦ-01 А	ДМЦ-01 М	ДМЦ-01 О
Диапазон измерений давления, Па (мм вод. ст.)	0.500 (0.50)	0.2000 (0.200)	0.10000 (0.1000)
Пределы основной допускаемой абсолютной погрешности — Д, Па или мм вод. ст. где P — измеренное значение давления	±1,5 или ±0,15	±1,5 в диапазоне (0.100) ±(1+0,005 Р) в диапазоне (100,1.2000) или ±0,15 диапазоне (0.10) ±(0,1+0,005 Р) в диапазоне (10,01.200)	±3 в диапазоне (0.500) ±(1+0,005 Р) в диапазоне (501.10000) или ±0,3 диапазоне (0.50) ±(0,1+0,005 Р) в диапазоне (50,1. 1000)
Пределы допускаемой вариации показаний, Па или мм вод. ст.	предела основной допускаемой абсолютной погрешности — Д
Предел допускаемой дополнительной погрешности при отклонении температуры окружающего воздуха на каждые 5 °С от нормальной (20±5) °С, Па или мм вод. ст.	0,1 или 0,01	(0,1+0,001 Р) или (0,01+0,001 Р)	(1+0,001 Р) или (0,1+0,001 Р)
Цена единицы наименьшего разряда индикации, Па (мм вод. ст.)	0,1 (0,01)	1 (0,1)
Допустимая перегрузка по перепаду давления, Па (мм вод. ст.), не более	5000 (500)	15000 (1500)
Диапазон рабочих температур, °С	4
Номинальное напряжение питания, В	8,4
Г абаритные размеры, мм, не более	165x85x35
Масса в комплекте, кг, не более	1,0
Средний срок службы, лет, не менее	6

Какой манометр лучше купить ?

На сегодняшний день на рынке представлены около 10 российских производителей приборов, 2 белорусских производителя и несметное количество иностранных производителей приборов. Рассмотрим особенности каждых приборов.

— Российские заводы — наиболее оптимальный выбор для покупки манометров. Многие спросят — почему? Все довольно просто — российские манометры существенно дешевле импортных при сопоставимом качестве, срок первичной поверки 2 года в отличие от белорусских, выпускается вся линейка приборов от технических до коррозионностойких.

— Белорусские заводы — довольно дешевые приборы, но у них есть 3 существенных недостатка: — первичная поверка на 1 год, что превращает их дешевизну в «миф» и «беготню» с перепроверкой. — упрощенный механизм, который при серьезных нагрузках долго не работает. — пластиковое стекло вместо приборного так же вносит сложности в эксплуатации и надежности прибора.

— Иностранные манометры — наш многолетний опыт торговли приборами показывает, что смысл в покупке аналогичен приобретению российского прибора, но только 2-3 раза дороже нет. Все объяснения продавцов иностранных приборах об уникальном качестве, супер технологиях и т. п. являются обычной уловкой для объяснения клиенту, почему он так круто переплачивает. Если условия эксплуатации сложные, просто нужно покупать специализированный прибор вместо технического и он будет без проблем работать. Если Вас терзают сомнения и у Вас есть возможность с помощью отвертки разобрать два аналогичных манометра российский и импортный — то Вам вряд ли повезет найти несколько отличий.

Исключение составляют узкоспециализированные приборы с нестандартными шкалами и параметрами, которые в России не производятся.

Типы измерительных приборов

Манометры — это компактные приборы, предназначенные для измерения избыточного давления рабочей среды. С их помощью производится визуальный контроль за технологическим процессом. Технологическое оборудование может разрушиться при увеличении максимального значения.

Для многих встает проблема, какие бывают манометры и для чего. В зависимости от типа среды, способа снятия показаний и места установки различают следующие виды:

В зависимости от измерительного механизма:
- мембранные;
- пружинные;
- жидкостные;
- электроконтактные;
- дифференциальные.
По функциональной нагрузке:
- показывающие;
- измерительные;
- сигнализирующие;
- образцовые;
- высокоточные;
- управляющие,
- контрольные,
- специальные.
По типу корпуса:
- виброустойчивые;
- взрывозащищенные,
- коррозионно-стойкие.
По месту расположения:
- технические;
- судовые;
- железнодорожные.
По способу отображения информации:
- стрелочные;
- самопишущие;
- жидкостные.

Пружинный прибор предназначен, чтобы измерять показатели повышенной нагрузки жидкости или газа. Технология измерения основана на способности деформирования под действием нагрузки. К пружине закреплена указательная стрелка. Перед стрелкой располагается панель с расчерченной шкалой.

В другом варианте такого прибора выступает трубка Бурдона. Она имеет форму полусферы и, с одной стороны, глухая. Подаваемая нагрузка разгибает трубку, а одновитковая пружинка с индикаторной стрелкой поворачивается вокруг оси на угол расправления.

Мембранные измерители отличаются от пружинных приборов принципом измерения. Работают они за счет пневматической компенсации. Прогибание мембраны зависит от приложенной нагрузки.

Вариантов измерительных механизмов множество:

мембрана плоская гофрированная;
сильфонная мембрана.

Жидкостные манометры работают по образу сообщающихся сосудов. В них два столба жидкости уравновешиваются. Можно сказать, что таким способом измеряется гидростатическое давление. На одной из трубок находится шкала. Приборы имеют малый диапазон измерения 10−100 Па и поэтому используются в лабораториях.

Электроконтактные измерители используются для определения значений разряжения (вакуума). К ним относятся вакуумметры и мановакуумметры. Работают с нейтральными жидкостями и газами, потому что изготавливаются из стали и латуни.

Образцовые манометры, по сути своей, являются эталонами, при помощи которых происходит проверка исправности рабочих манометров. Они имеют высокую точность благодаря зубчатой передаче передаточного механизма.

Специальные манометры названы так, потому что предназначены для измерения давления газов одного типа. Например, ацетилена, аммиака, кислорода и прочих. На передней части прибора указывается назначение, а его корпус окрашивается в определенный цвет:

черный — углекислота;
синий — кислород;
красный — пропан;
желтый — аммиак.

Виброустойчивые приборы предназначаются для отслеживания высокого скачкообразного давления или для сред, вызывающих сильные вибрации.

Самопишущие приборы производят измерения и сразу же производят запись результатов в виде диаграммы.

Судовыми манометрами производится измерение воды и пара в котлах, масла и дизельного топлива для силовой установки. При работе в условиях повышенной влажности они должны быть влаго- и виброустойчивыми.

Железнодорожные, как видно из названия, используются в локомотивах и подвижных составах железнодорожного транспорта. Их особенностью является преобразование полученных результатов в электронный и другой вид.

Дифференциальные приборы относятся к категории сложного оборудования. Работа измерителя основана на деформировании нескольких блоков, входящих следящий механизм. Определение показаний происходит после уравновешивания блоков, когда стрелка перестает перемещаться.

Каждый прибор имеет погрешность измерений и манометры не исключение. Они делятся на несколько точностных классов:

0,15;
0,25;
0,4;
0,6;
1,0;
1,5;
2,5;
4,0.

Основные классификации

Большая часть диффманометров содержат в своем составе набор узлов и деталей. При их содействии поддерживаются коммуникационные связи между средами. В состав устройства в обязательном порядке должны входить камеры, которые отделены друг от друга приспособлением, с помощью них проводят замеры. То есть эти устройства играют роль чувствительного компонента, который и фиксирует разницу давлений.

Для изготовления корпуса применяют полимеры или металл с антикоррозийным покрытием. Корпус оснащают специальными компонентами, которые применяют для транспортировки и закрепления устройств на рабочем месте.

Во-первых, надо разделить небольшие конструктивные отличия между разными манометрами. В практической деятельности используют стационарные и переносные устройства. Первые фиксируют непосредственно на месте выполнения замера. Вторые применяют при обследовании того или иного технологического процесса.

По способу подачи данных можно выделить следующие модификации устройства.

Стрелочный

Это классическое представление аналоговых измерительных изделий. Полученное значение показывает стрелка, перемещающаяся по установленной шкале. Такие модели отличаются высокой надежностью, но по части показателей точности, аналоговые манометры значительно уступают цифровым.

Цифровой манометр

Это устройство выводит результаты замера на установленный монитор. На такие изделия может быть уставлен микрочип, которые используют для формирования команд, направляемых на исполнительный механизм. Манометры этого класса устанавливают непосредственно в технологические линии. Управление исполнительными механизмами осуществляются с помощью электрических сигнал от 4 до 20 мА.

Мембранный дифманометр

В основании дифференциального манометра этого типа лежит пластина, выполненная из металла или из другого упругого материала. Иногда, для повышения эффективности мембран их делают гофрированными.

В состав дифференциального мембранного устройства входят две емкости, предназначенные для замера параметров рабочей жидкости. Емкости связаны между собой блоком, оснащенные импульсными трубками.Разница давлений может закрепляться при помощи штока. Он связан с органом измерения. При предельных колебаниях шток вызывает изменения сигнала на выходе из прибора. Это и гарантирует отображение получаемых параметров.

Сильфонный дифманометр

Дифференциальный манометр этого класса часто называют показывающим. Конструктивно оно состоит из показывающей и сильфонной частей. Отображающая часть представляет собой корпус круглой формы. Внутри него устанавливают индикаторный механизм стрелочного типа. Цена деления такого устройства составлять 1 мбар. Сильфонные манометры нашли свое применение в системах отопления, водоснабжения. Кроме этого их устанавливают в комплексах газоснабжения, по которым транспортируют нейтральные газы.

В рабочей части дифференциального манометра установлены элементы упругой механики, они состоят из сильфонов, пружин и пр. то есть, активная среда оказывает воздействие на демпфирующую систему, та в свою очередь передает сигналы на систему индикации. Устройства этого класса отличаются высокой точностью замера, так как механика не восприимчива к воздействию температуры и влаги

Ртутный дифманометр

Он отличается сложностью конструкции. Работа этого изделия основана на определении гидростатических характеристик по ртутному столбику. Применяя взаимодействующие сосуды, прибор фиксирует разницу давлений методом оценки и сравнивания избыточных уровней в столбах жидкостей.

Особенность устройств этого типа заключается в плотности рабочей жидкости. Это сводит к минимуму воздействие капиллярных сил.

Ртутные дифференциальные приборы отличает высокая чувствительность к температурам. Поэтому для ликвидации температурного воздействия на них устанавливают приборы настройки.

Как устанавливать манометры ?

Для установки манометра на трубу применяются трехходовые краны и игольчатые вентили. Для защиты манометров используются демпферные блоки, петлевые отборные устройства и мембранные разделители.

Трехходовой кран под манометр— это трехходовой шаровой или пробковый кран предназначенный для подключения манометра к трубопроводу или любому другому оборудованию. Допускается установка двухходового крана с возможностью ручного сброса давления с манометра при отключении. Использование стандартных шаровых кранов не рекомендуется, т. к. после закрытия крана механизм манометра находится под остаточным давлением среды, что может привести к преждевременному выходу его из стоя. На сегодняшний день это наиболее распространенный вид для присоединения манометров при давлениях до 25 кгс/см2. При больших давлениях рекомендуется установка игольчатых вентилей. При покупке трехходового крана необходимо убедиться, что резьба на манометре совпадает с резьбой на кране.


Кран трехходовой шаровый.		Кран трехходовой пробковый с контрольным фланцем.		Кран трехходовой пробковый с ручкой.

Игольчатый вентиль— это регулирующий вентиль гс возможностью плавной подачи рабочей среды у которого запорный элемент выполнен в виде конуса. Игольчатые вентиля нашли широкое применение для подключения различных приборов КИПиА к оборудованию с большими давлениями. При покупке игольчатых вентилей необходимо убедиться, что резьба на манометре совпадает с резьбой на клапане.


Игольчатый вентиль стальной.		Игольчатый вентиль нержавеющий.

Демпферный блок— это защитное устройство, которое устанавливается перед манометром и предназначенное для гашения пульсаций рабочей среды. Под пульсацией в данном случае подразумевается резкое и частое изменения давления рабочей среды. Основными «организаторами» пульсаций в трубопроводе являются мощные насосы без устройств плавного пуска и повсеместная установка шаровых кранов и дисковых затворов, быстрое открытие которых приводит к гидравлическим ударам.

Демпферный блок.

Петлевые отборные устройства (трубка Перкинса)— это стальные трубки, которые предназначены для гашения температуры перед манометрами. Уменьшение температуры среды, приходящей в манометр происходит за счет «застоя» среды в петле. Данные устройства рекомендуется устанавливать при температуре рабочей среды более 80С. Существует два вида отборных устройств: прямые и угловые. Прямые отборные устройства устанавливаются на горизонтальных участках трубопроводов, а угловые предназначены для установка на вертикальных трубопроводах. Перед покупкой необходимо убедиться, что резьба на трубке совпадает с резьбой на трехходовом кране или манометре.

Отборные устройства ( прямое и угловое ).

Разделители сред мембранные— это защитное устройство для манометра, предназначенное для предохранения механизма прибора от попадания в нее агрессивных, кристаллизующихся и абразивных сред

При выборе мембранного разделителя необходимо обратить внимание на совпадение резьбы на манометре и разделителе

Разделитель мембранный РМ.

При установке манометров есть несколько требований, обязательных к выполнению: — монтажные работы с манометром необходимо производить при отсутствие давления в трубопроводе — манометр устанавливается с вертикальным расположением циферблата — вращение манометра производится за штуцер при помощи гаечного ключа — прикладывать усилие к корпусу манометра запрещается

Другие виды манометров

Жидкостный манометр дает возможность точных измерений, но у него есть большой недостаток: конструкция боится ударов и вибраций. Поэтому сегодня такие приборы используются в основном в лабораториях. С развитием промышленности возникли другие типы манометров, которые могут измерять давление в любых условиях — на подвижных механизмах, при сильных вибрациях и т. д. По конструкции выделяют деформационные и поршневые (грузопоршневые) приборы.

Деформационные манометры

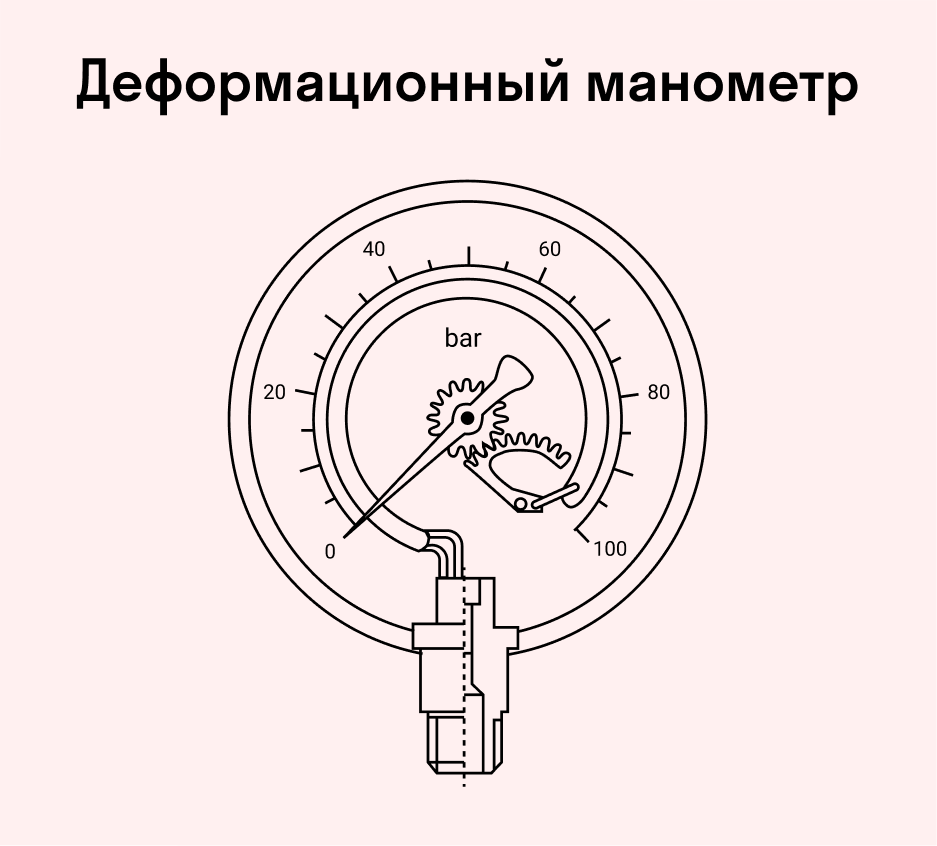

Манометр деформационного типа — это компактное механическое устройство, измеряющее давление сразу в паскалях (без перевода из других единиц). Его рабочим элементом является дугообразная или спиральная трубка Бурдона, в которую накачивается газ. Если давление внутри трубки повышается, она начинает распрямляться, и это движение через систему тяг передается на стрелку. При снятии давления она возвращается в свое первоначальное положение.

Вместо трубки может быть использована пружина, мембрана или другой чувствительный элемент, который деформируется под давлением. Принцип действия манометра остается тем же: деформация передается на стрелку, движущуюся по шкале.

Деформационные металлические манометры чаще всего используются в быту и на производстве. Они компактны, отлично переносят вибрации, не требуют строго вертикальной установки. Если нужно выбрать, к примеру, автомобильный манометр, он будет именно такого типа.

Интересный факт!Деформационный манометр был изобретен случайно. В 1845 году швейцарский ученый Р. Шинц наблюдал, как на производстве рабочие восстанавливали сплющенную металлическую трубку, заглушив один ее конец и закачав внутрь воду. Под действием давления трубка разогнулась, а ученому пришла в голову мысль использовать такой же элемент для измерений, но работать с воздухом, а не с водой.

Поршневые манометры

Несмотря на то, что поршневые манометры были созданы раньше деформационных, они получили меньшее распространение. Сегодня такие приборы используются для исследования скважин в нефте- и газодобывающей промышленности, а также для сверки показаний в лабораториях.

На рисунке ниже можно увидеть, из чего состоит манометр поршневого типа. В самом простом варианте это емкость с маслом, соединенная при помощи штуцера с измеряемой средой. В емкость погружен цилиндр с тщательно притертым поршнем (зазор между стенками цилиндра и поршнем должен быть минимальным). На торце поршня закреплена тарель, на которую могут укладываться грузы.

Снизу на поршень действует измеряемое давление Р, сверху оно уравновешивается некой силой, создаваемой весом самого поршня и грузов G1+ G2.

Давление под поршнем рассчитывается по формуле:

где G1— масса грузов, G2— масса поршня с тарелью, g — ускорение свободного падения, F — площадь поршня.

Также давление можно выразить через силу согласно закону Паскаля:

P = F / S, где F — сила, действующая на поршень, S — площадь поршня.

С помощью поршневых маномеров впервые измеряли давление ученые-физики Георг Паррот и Эмиль Ленц. Но широкое распространение эти приборы получили благодаря некому Рухгольцу, который запустил их в массовое производство.

Классификация приборов

Типы манометров различаются по двум признакам: по виду измеряемого ими показателя и по принципу действия.

По первому признаку они подразделяются на:

приборы, предназначенные для измерения атмосферного давления, иначе они называются барометры;
приборы, измеряющие избыточное и абсолютное;
вакуумметры, призваны измерять разность атмосферного и абсолютного давлений;
напорометры, измеряют малое (до 40 кПа) избыточное давление;
тагометры, вид вакуумметра, которое измеряет избыточное давление верхнего предела 40 кПа;
дифференциальные манометры, измеряют разность давлений.

Они работают по принципу уравновешивания разницы давлений определенной силой. Поэтому устройство манометров разное, в зависимости от того, как именно происходит это уравновешивание.

По принципу действия они делятся на:

жидкостные, уравновешивание разницы давлений в таких приборах происходит за счет гидростатического давления столба жидкости, в устройстве используется принцип сообщающихся сосудов;
пружинные имеют простую конструкцию, и широко применяются для измерения давления среды в широких диапазонах;
мембранные, основаны на пневматической компенсации, уравновешивание давления происходит за счет силы упругости мембранной коробки;
электроконтактные, применяются в автоматических системах контроля и сигнализации, поскольку с их помощью можно регулировать измеряемую среду благодаря встроенному в корпус электроконтактному механизму;
дифференциальные используются для измерения уровня жидкостей под напором расхода жидкости, пара и газа с помощью диафрагм.

https://youtube.com/watch?v=MLdd1XPX7cA

По назначению существуют такие виды манометров, как:

общетехнические приборы применяются для измерения напора жидкостей, газов и паров, химически нейтральных к сплавам меди;
кислородные, они производятся в корпусах голубого цвета с указанием О2 на циферблате, применяются для измерения кислородного давления в баллонах или вакуумах;
ацетиленовые применяются для контроля избыточного давления ацетилена;
эталонные применяются в целях проверки других приборов, поскольку они обладают большой точностью;
судовые применяются в судах и морском транспорте;
железнодорожные используются на железнодорожном транспорте;
самопишущие имеют встроенный механизм, который позволяет воспроизводить на бумаге результат работы.

https://youtube.com/watch?v=rq3BMjXM7PY

Дифференциальный манометр: виды, принцип работы

Реле контроля уровня жидкости. принцип работы и схема подключения

Дифференциальный манометр – это устройство, которое применяют для выполнения замера перепада давления. С его помощью можно замерить уровень жидкости, находящейся в ёмкостях с повышенным напором. Манометр этого класса может быть использован для определения расхода жидкости или газа. У дифманометра есть другое название – датчик разности давлений.

Как пример можно рассмотреть манометр дифференциальный цифровой ДМЦ 01м. Это изделие применяют для замера напора в рабочей среде. Его довольно часто устанавливают в системы приточно-вытяжной вентиляции. Манометр обеспечивает расчет параметров потока газа, в том числе скорость и расход.

Это изделие способно рассчитывать параметры потоков газа, отводимые от источника загрязнения. В зависимости от измеряемого параметра различают следующие типы изделий:

перепадомеры;
расходомеры;
уровнемеры.

Дифференциальные манометры широко используют в технологических процессах для выполнения замеров, контроля, фиксации и настройки перепада напора, расхода рабочей жидкости и ее уровня.

Расходомер – это изделие, которое применяют для замера расхода рабочей жидкости (жидкости, газов, пара), используя принцип перепада давления на сужающей диафрагме или сопла. Расходомер показывает результаты измерений в л/час, м3/час и пр.

Перепадомер применяют для измерения разности давления рабочей среды по двум точкам измерения технологического процесса. Он показывает результаты измерения в Па, бар и пр.

Уровнемер используют для замера уровня рабочей жидкости по размеру ее столба. Это изделие, показывает результаты измерений в мерах длины – см, мм, м.

Кроме того, что они могут просто показывать, некоторые модификации могут подавать соответствующие сигналы и могут быть оснащены устройством дистанционной передачи информации УДПИ.

Ключевое отличие этих устройство заключено в том, он в состоянии зафиксировать сразу два значения. Разность между ними и отображается на панели манометра. Но, реальная характеристика не всегда играет важную роль. Достаточно установить пороговое значение при его достижении, манометр сформирует управляющий сигнал и направит его по назначению.

Методы получения параметров зависят от вида манометра, в частности, от того, какой чувствительный элемент применяют для получения информации. Существует и разница в методе отображения полученной информации.

Принципы работы манометров сводятся к деформационным процессам, происходящим в измерительных блоках, например, в сильфоне. Эта деталь и есть индикатор давления, который воспринимает скачки давления. Блок же исполняет роль преобразователя давления. Пользователь этого средства измерения получает данные о результате замеров в виде перемещения стрелки на панели индикации. Как правило, результат замеров показывается в Па.

Особенности дифференциальных микроманометров

Это мобильные приборы для замера разности давления до 3 кПа. Конструктивно эти приборы состоят из одной трубы, в которой устанавливают средства регулировки. Самая широко применяемая схема, представляет собой наклонную трубку. В полевых условиях традиционно применяют карманный дифманометр, которые отличает простота использования, но доработанная конструкция негативно сказывается на точности измерения.

Дифманометры монтируют в системы контроля технических систем и их безопасности. Они занимают место как обособленный прибор, так как составная часть технологической цепочки плотно взаимодействуя с управляющими приборами.

Между тем современные изделия, например, уже упоминавшийся дифференциальный манометр ДМЦ-01М обеспечивает ведение статистического материала по измеряемым параметрам. Это прибор может быть поставлен вместе с интерфейсом RS-232, это позволяет выполнить соединение дифманометра с персональным компьютером. В результате появляется возможность построения на основании относительно небольшого прибора станцию автоматического контроля с определенным набором функций диспетчеризации.

Но следует отметить, что цена такого изделия довольно высока, она может достигать суммы в 35 тысяч рублей. Приборы, обладающие меньшим функционалом, будут стоить, разумеется, дешевле, но и при этом их возможности останутся на месте.

Двухтрубные модели

Данные приборы используются для измерения показателей давления и определения разностей между ними. Это устройства с видимым уровнем, который обычно представлен в U-образной форме. По конструкции такой дифференциальный манометр представляет собой установку из двух вертикальных сообщающихся трубок, которые фиксируются на деревянной или металлической основе. Обязательным компонентом устройства является и пластинка со шкалой. В ходе подготовки к измерению трубы заполняют рабочей средой.

Далее в одну из труб начинается подача измеряемого давления. Одновременно с этим вторая труба взаимодействует с атмосферой. В процессе измерения дельты обе трубки испытывают измеряемое давление. Двухтрубный дифференциальный манометр с жидкостным заполнением используется для измерения показателей разрежения, давления неагрессивных газов и воздушных сред.

Преимущества и недостатки

Жидкостные манометры имеют как сильные, так и слабые стороны. При их использовании удается оптимизировать капитальные и эксплуатационные издержки на контрольно-измерительные мероприятия. В то же время следует помнить о возможных рисках и уязвимых местах таких конструкций.

Среди ключевых преимуществ измерительных приборов с жидкостным наполнением следует отметить:

Высокая точность измерений. Приборы с низким уровнем погрешности могут использоваться в качестве образцовых для поверки различного контрольно-измерительного оборудования.
Простота использования. Инструкция по использованию прибора является предельно простой и не содержит каких-либо сложных или специфических действий.
Невысокая стоимость. Цена жидкостных манометров значительно ниже по сравнению с другими типами оборудования.
Быстрый монтаж. Подключение к целевым трубопроводам производится с помощью подводящих устройств. Осуществление монтажа/демонтажа не требует специального оборудования.

При использовании манометрических устройств с жидкостным наполнением следует учитывать и некоторые слабые стороны таких конструкций:

Резкий скачок давления может привести к выбросу рабочей жидкости.
Возможность автоматической фиксации и передачи результатов измерений не предусмотрена.
Внутреннее устройство жидкостных манометров определяет их повышенную хрупкость
Приборы характеризуются достаточно узким диапазоном измерений.
Корректность измерений может быть нарушена некачественной очисткой внутренних поверхностей трубок.

Классификация по типу измеряемого давления

Приборы, служащие для получения данных о параметрах давления газа в газгольдерах, транспортирующих магистралях, в газовых баллонах и прочих резервуарах, классифицируются по нескольким признакам. Они различаются по своему устройству и принципу действия.

Устройства, с помощью которых измеряют давление, подразделяются на классы по:

виду измеряемого давления;
назначению;
принципу действия;
классу точности.

По виду измеряемого давления приборы, предназначенные для определения точных показателей, делят на манометры, вакуумметры, тягомеры, напоромеры, барометры и другие.

В зависимости от степени защищенности от влияния внешней среды производят следующие приборы:

стандартные;
защищенные от попадания пыли;
водонепроницаемые;
защищенные от агрессивных сред;
взрывоустойчивые.

Одно изделие может сочетать в себе несколько видов защиты.

На схеме представлено разделение измерительных устройств по принципу действия, по виду давления, по применению и по отображению. Жидкостные и грузопоршневые приборы для получения данных о давлении газа применяют редко

Манометр представляет собой небольшой по размерам прибор, с использованием которого измеряют давление или разность давлений. Принцип работы этого контрольно-измерительного прибора зависит от его внутреннего устройства. В пределах одного класса они еще подразделяются на группы в зависимости от класса точности.

Чтобы измерить абсолютное давление, показатели которого отсчитывают от абсолютного нуля (вакуума), применяют абсолютные манометры. Избыточное давление определяют манометром избыточного давления. В общем случае все разновидности таких приборов называют одним словом: «манометр».

Большинство разновидностей манометров предназначено для измерения величин избыточного давления. Их особенность в том, что они показывают давление, представляющее разницу между абсолютным и атмосферным.

Вакуумметры — это устройства, показывающие значение давления разреженного газа. Применяя мановакуумметры, измеряют избыточное давление и давление разреженного газа. Информация отображается на единой шкале.

С помощью напоромеров определяют параметры избыточного давления со значениями до 40 кПа. Тягомеры, напротив, позволяют измерить разреженность до – 40 кПа. Тягонапоромерами измеряют разреженность и избыточное давление в интервале от – 20 до + 20 кПа.

Манометры применяют в самых разнообразных отраслях

Работа с газом предполагает высокий риск, поэтому важно контролировать все показатели системы. Информация о давлении дает пользователям сведения о текущем состоянии измеряемого объекта

Дифференциальными манометрами можно определить разность давлений в двух подлежащих исследованию произвольных точках. Микроманометр — это дифманометр, позволяющий измерить значения разности давлений в пределах 40 кПа.

Заключение

Дифманометры плотно входят в блоки контроля и безопасности многих технологических инженерных систем в качестве составной аппаратуры. Они могут занимать место в системе и как самостоятельный прибор, выполняя замкнутый спектр функций, и как звено в технологической цепи, взаимодействуя с управляющей автоматикой. Вместе с этим, например, цифровой дифференциальный манометр ДМЦ-01М позволяет вести статистику по измеряемым значениям. В расширенной комплектации он поставляется с интерфейсом RS-232, который открывает и возможность подключения к компьютеру. В итоге оператор может построить на базе небольшого прибора контрольно-управляющую станцию с базовым набором диспетчерских функций. Впрочем, и стоимость такой аппаратуры немалая – та же модель ДМЦ-01М оценивается в 35 тыс. руб. Менее функциональные и развитые технологически приборы доступны в среднем за 20-25 тыс. руб. Но и в этих случаях речь будет идти о профессиональных устройствах с достаточным для промышленного использования уровнем точности. Остается лишь подобрать модель с подходящим для конкретных условий принципом действия.
