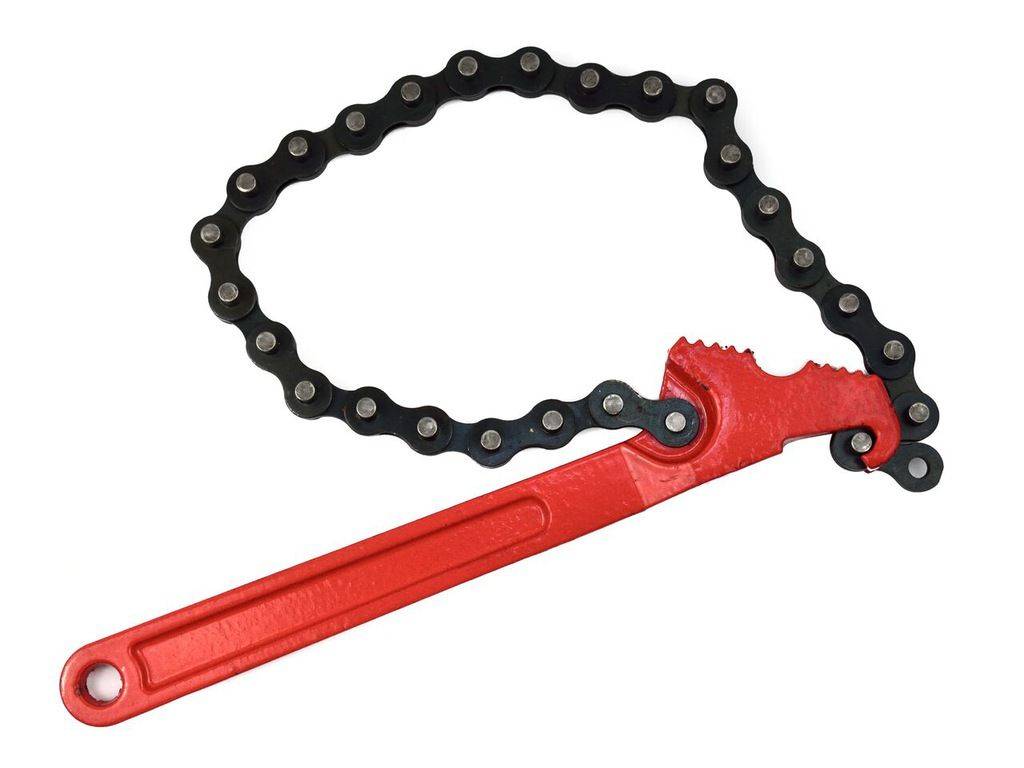

Цепной ключ. Стальная удавка труб

Таблица. Рукоятки трубных цепных ключей (ГОСТ 19826-74)

Размеры в мм

Трубные самозатягивающиеся однорычажные ключи бывают двух модификаций. К первой отнесем ключи, у которых откидная скоба «навечно» попала в «плен» рычага (рис. 48). Болт или шпилька осуществляют подвижное соединение скобы и рычага. Эти ключи захватывают трубу после нажатия на рычаг. Благодаря узости и плавной форме губок на скобах и рычагах ключами удобно действовать в местах, где трубы расположены вблизи стен, оборудования и т. п.

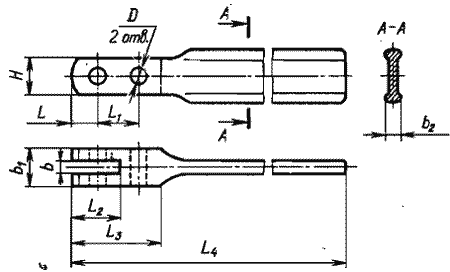

Рис. 47. Рукоятка трубного цепного ключа

У ключей второй модификации есть возможность ступенчатого перемещения откидной скобы по рычагу. Вынимаемый болт соединяет скобу и рычаг на каждой ступени, определяемой отверстием на рычаге. И этим ключом удобнее пользоваться там, где тесно.

Рис. 48. Ключи трубные самозатягивающиеся однорычажные с фиксированной скобой: 1 – откидная скоба; 2 – рычаг; 3 – болт; 4 – гайка

Трубные самозатягивающиеся ключи небольшой толщины имеют более плавный профиль, поэтому они быстро ломаются. Другой их недостаток заключается в том, что отверстие, в которое вставляют болт, постепенно увеличивается, и губки перестают как следует захватывать трубу. Кроме того, губки рычага узкие, поэтому возможны вмятины на тонкостенных трубах, изготовленных из мягкого материала. Но зато эти ключи проще всего изготовить собственными силами.

Где можно использовать подобный универсальный ключ

Такой инструмент можно применять во многих работах. Если длина цепи позволяет, его можно использовать для откручивания масляного фильтра в автомобиле. Да и вообще, его удобно применять в труднодоступных местах, где нет возможности работать газовым или разводным ключом.

Есть другой вариант изготовления подобного инструмента, где к гайке приваривается только одна сторона цепи. На обратном конце гайки приваривается крюк, за который будет цепляться цепь. При этом здесь используется цепь длиннее. Это позволяет регулировать диаметр окружности в зависимости от необходимости.

Но даже простейший вариант универсального инструмента, рассмотренный сегодня, позволяет выполнять различные работы, недоступные обычному ключу. А начать проверку работоспособности приспособления можно с той же рамы велосипеда, с которой была снята цепь. К примеру, можно попробовать открутить гайку каретки педалей.


Ключ идеально подгоняется под гайку, при этом максимально плотно зажимает её

Интересно, что удалось даже немного затянуть гайку каретки, несмотря на то, что велосипед долгое время пролежал на сыром чердаке.

Ещё одно преимущество ключа

Иногда бывает невозможно открутить пластиковые детали, например, при замене фильтрующего элемента для воды. Понятно, что газовый ключ здесь явно не помощник – давление просто раздавит пластик. А вот нашим приспособлением это сделать можно за счёт равномерного распределения давления по всей окружности пластиковой крышки.

Вообще, подобный инструмент очень удобен в использовании. При этом с его помощью можно открутить даже небольшие гайки. А вот для откручивания более крупных, и особенно прикипевших деталей, самодельный ключ придётся усиливать, делать более мощным.


Таким универсальным инструментом легко откручивать даже хрупкие пластиковые детали

Установка

Если вы собрались менять звёзды, без резки цепи можно обойтись, поскольку вам всё равно придётся устанавливать новый передаточный механизм вручную. Однако при их сохранении эта операция может существенно уменьшить трудоёмкость работы. Если вы приобрели новую цепь аналогичного производителя, достаточно просто соединить её со старой, чтобы добиться требуемого результата. В противном случае можно использовать прочную синтетическую нить либо проволоку. Полученную длинную цепь нужно натянуть на звёзды, постепенно проворачивая их.

Чтобы понять, как заменить цепь таким способом, вам нужно дождаться момента, когда старая передаточная деталь не будет соприкасаться со звёздами. Не забудьте обильно намазать шлицы, входящие в зацепление, консистентной смазкой. Теперь старую цепь можно снять и приступить к установке новой. Ведущую звезду нужно поставить на её место и наживить крепление. Следующим этапом будет заклёпка цепи, которая считается самым ответственным процессом во всей процедуре замены.

Если вам интересно, как заклепать цепь с помощью молотка и зубила, вы можете прочитать приведённые ниже рекомендации и выполнить всё вручную — однако вероятность поломки передаточного механизма будет очень велика. Поэтому лучше взять специальный клепальщик, который ограничивает перемещение шлицов — это позволит сохранить целыми сальники детали. Штифты обильно смазываем специальной смазкой для цепи, после чего надеваем на них сальники и вновь смазываем. Теперь необходимо продеть их в ролики, установить ещё одни сальники, вновь смазать и закрепить сверху крышку замка. Устанавливаем это звено в клепальщик таким образом, чтобы штифты попали в специальную канавку — останется только заворачивать прижимной болт, пока они не упрутся в её основание.

Теперь нужно установить в инструмент специальную насадку для расклёпывания штифтов. Прижмите её к поверхности цепи — промахнуться практически невозможно, поскольку в инструменте имеется специальное углубление, облегчающее прицеливание. Используя динамометрический ключ, заверните прижимной болт до окончания свободного хода. В зависимости от производителя цепи, это значение может находиться в пределах 15-20 Нм, однако вам следует ориентироваться на резкое увеличение необходимого усилия для поворота болта. Не старайтесь сильно перетягивать болт, поскольку в этом случае замок потеряет подвижность, что приведёт к ускоренному износу трансмиссии.

Остаётся только установить заднюю звезду и наживить крепление. Теперь вам нужно в обратном порядке установить колесо, однако также не затягивать его ось. Проверьте, чтобы все детали находились на местах и вы не потеряли никаких крепёжных элементов.

JayBee › Блог › Выкручиваем перетянутые, сгнившие или слизаные болты.

Как выкрутить сливную/заливную пробку, которая не откручивается? Не знаю как у вас, но я не раз сталкивался с такой проблемой, когда выкручивал перетянутые глуповатыми людьми болты-пробки из поддонов, кпп, раздаток и редукторов. Ситуации бывают разные, бывает огранка болта уже слизана снаружи, бывает шестигранник внутри провернут, бывает ничего не слизано, но слизывается, когда начинаешь крутить, а слизывается потому, что когда затягивали, затянули сильно, но не настолько, чтобы испортить голову болта — пробки, но чтобы его выкрутить нужно большее усилие, так как помимо момента затяжки со временем добавляются диффузия, прикипание и коррозия головки болта. Как показывает практика, классические методы вроде того, чтобы греть, брызгать проникающей смазкой, откручивать плоскогубцами и всякая такая ерунда обычно не помогает. И конечно же остается еще несколько способов. Всем известно что можно высверлить, используя сверло чуть меньшего диаметра, опилки потом выловить магнитом. Но это жестоко и неудобно, можно повредить резьбу в агрегате, да и вообще не всегда возможно. Из способов, которые пробовали не все, могу предложить пару своих. Причем способы эти применимы для всех вообще слизаных, перетянутых и прочих болтов, которые не стоит сверлить.

Способ первый — если голова болта не совсем малюсенькая, вместо больших газовых ключей и пассатижей лучше сразу пробовать вот какой метод. Нужно надеть на болт небольшие тисочки или струбцину, и затянуть насколько возможно. Держаться она будет куда лучше любого ключа, ну а за эту струбцину можно попробовать выкрутить.

Самый простой способ — недавно его практиковал в очередной раз — молоток и пробойник, большая отвертка, тупое зубило или что-то в этом роде. Особенно действенно когда свернут внутренний шестигранник круглой пробки с тонкой головой, как на редукторах, к примеру. Берете молоток и то, по чему будете им колотить, упираете в ребро головы болта так, чтобы удары по зубилу(или другому инструменту) вращали пробку против часовой стрелки. Ну и конечно зубило нужно держать максимально приближенно к касательной окружности. Почему лучше использовать что-то тупое? Потому что острое обычно начинает резать пробку, а тупым проще её провернуть. Метод действует, проверено. Болт под замену.

И наконец самый хитрый, и в то же время простецкий способ, можно сказать мой коронный.

Хотя конечно в основном он применим к болтам из черных металлов. Нужно зачистить поверхность слизаного или перетянутого болта и приварить к нему кусок металла, за который будет легче выкрутить. Я делал по-разному. например можно сразу приварить трубу, можно приварить болт большего размера, главное хорошо обварить. Можно прожечь электродом в пробке отверстие, причем именно прожечь, а не просверлить, чтобы оно не было круглым, вставить туда прут с некруглым сечением, или что угодно, что не будет свободно вращаться в отверстии и обварить.

ну и конечно если шляпка не маленькая, можно усечь круг парой граней под ключ или струбцину, можно просверлить пару отверстий по противоположным краям пробки и вварить по болту, за которые можно уже будет выкрутить.

В общем не отчаивайтесь. Всегда есть какой-то запасной вариант, главное не повредить агрегат. Ну и конечно можно снять поддон и так все слить(если это пробка поддона), можно слить снять масляный фильтр, если он снизу, остатки масла выдуть воздухом, можно высосать через заливную, если заливная в коробке не поддалась, можно налить через щуп, можно выкрутить из коробки датчик скорости или задней передачи, но конечно самый лучший вариант — не перетягивать всю эту лабуду. Я конечно не предлагаю крутить все это динамометрическим ключом, но нужно помнить, что не нужно налегать, нужно закручивать их от руки ключом или маленькой трещоткой, и не забывать после выкручивания заменять шайбу-прокладку из мягкого металла. Не стоит боятся что что-то выкрутится. Мне попадались настолько сильные пассажиры, что поддон на круйзере v8 гнулся, когда я выкручивал оттуда сливную пробку.

Как сделать ключ из велосипедной цепи

Сегодня сделаем очень простую и полезную самоделку, которая пригодится автовладельцам. Это будет универсальный ключ для снятия масляного фильтра. Сделаем его из велосипедной цепи.

Мы имеем старый велосипед, с которого нужно снять цепь. Подключим болгарку и отпилим. Также для самоделки понадобится кусок трубы, который будет использован в качестве ручки. Для начала проверим два сквозных отверстия. Можно даже пробить гвоздем. Задача сделать как можно быстро, просто и из подручного материала. Понадобится гвоздь, он выступит в качестве фиксатора.

Цепь немного укротим. Оставим приблизительно 30 см.

Как работает приспособление? Берем цепь. Вставляем в импровизированную рукоятку. Загоняем гвоздь между звеньями, чтобы фиксировать цепь. Простой ключ станет идеальным помощником при обслуживании вашего автомобиля. Посмотрим, как он работает. Масляный фильтр на ваз 2114. В интернете можно купить устройство, которое надевается с помощью ключа, легко откручивается. Но чтобы не тратить деньги, достаточно сделать этот интересный ключ. Мы подобрали цепь под нужный размер фильтра. Вставили в металлическую трубку и зафиксировали гвоздиком. Не надо никакой сварки, суматохи. Всё делается легко и просто. Хоть масляный фильтр и располагается практически под двигателем, удобно залезть и повернуть рукоятку, тащить против часовой стрелки. Фильтр пойдёт вместе с ней. Гость можно загнуть, обмотать изолентой, чтобы удобно держать.

Prokaznik Show.

Простой самодельный универсальный ключ из велосипедной цепи: фото пошагового изготовления самоделки своими руками.

Самый простой универсальный гаечный ключ можно сделать за несколько минут, ключ очень хорошо крутит гайки несмотря на свою простую конструкцию. Самоделка всегда пригодится для работ в гараже, поэтому рекомендуем сделать её и пользоваться.

Для изготовления ключа понадобится отрезок квадратной трубы 25 х 25 мм, длинной 30 см, (использовать желательно именно трубу с квадратным сечением) и кусок мотоциклетной или велосипедной цепи длинной около полуметра или чуть больше.

Берём цепь, прикладываем к наружному краю трубы 2 — 3 звена и привариваем сварочным аппаратом.

Ну вот и всё, универсальный гаечный ключ готов к использованию.

Просовываем цепь в трубу и накидываем на гайку, можем крутить.

Цепь плотно обжимает гайку по всей поверхности и не слизывает грани гайки.

В этом видео, автор подробно показывает как сделать универсальный ключ из велосипедной цепи.

Написал в заголовке «универсальный гаечный ключ» и круто засомневался. Какой это ключ, когда речь идет о самой настоящей всемогущей отмычке-открывашке-крутилке, которую можно изготовить за пару минут из старой и никому ненужной велосипедной цепи. Имея такое самодельное приспособление, можно больше не гуглить и не яндексить что-то типа «универсальный гаечный ключ купить». У вас под руками окажется поистине всемогущий инструмент, если возьмете в руки ржавую цепь и решитесь приложить совсем немного усилий.

Итак, поехали. Сначала расскажем, как делается эта приспособа, а потом на нескольких примерах покажем, как она способна сворачивать горы.

Ременной съемник своими руками – нет ничего проще

Для изготовления этого ключа своими руками понадобится стальной шестигранник. Типоразмер его может быть 19 или 17 – под соответствующий ключ, кому как удобней. Отрезаем от прута шестигранника заготовку длиной примерно 150 мм или другого размера. Это надо определить, примерившись в моторном отсеке собственного автомобиля, чтобы изготовленным съемником было максимально удобно откручивать фильтр.

Затем вдоль шестигранника посередине делаем болгаркой пропил длиной 55–60 мм и шириной 5–6 мм, который должен проходить через противоположные углы сечения и параллельно боковым граням прутка. После этого обрабатываем заготовку на наждаке – снимаем острые грани и заусенцы. Взяв старый, но неповрежденный автомобильный ремень безопасности, отрезаем от него кусок нужной длины, зависящей от диаметра установленного фильтра. Чем длиннее будет отрезок ремня, тем более универсальным получится съемник, но и работать с ним станет менее удобно при откручивании маленьких очистителей. В общем случае достаточно куска в 500–550 мм.

Вставляем ремень в прорезь заготовки, выравниваем и центруем в ней. Затем на шестиграннике напротив ремня делаем на равных расстояниях друг от друга разметку под сверловку 3 отверстий. Извлекаем ремень из пропила. Просверливаем сквозные отверстия диаметром 5,5 мм. После этого с одной из сторон расширяем отверстия до 6,5 мм. Рассверливание выполняем только до прорези. В отверстиях диаметром 5,5 мм с помощью метчика нарезаем резьбу М6.

Оплавляем у ремня зажигалкой оба конца, чтобы они не распускались, а затем складываем их вместе и продеваем в пропил шестигранной заготовки напротив отверстий. Получилась петля. Концы ремня напротив нее должны выступать из прорези примерно на 10 мм. Берем гвоздь, а лучше стальной прут 6 мм в диаметре, хорошо нагреваем и, проталкивая поочередно через 3 проема шестигранника, прожигаем им в ленте отверстия. Следует именно прожечь, а не продырявить, чтобы ремень в этих местах не расслаивался и не пушился.

Аккуратно, чтобы не сместить петлю, кладем будущий съемник на наковальню и с помощью молотка зажимаем ремень в прорези. Затем вкручиваем в отверстия шестигранника 3 болта. Они должны быть с резьбой М6. Ременной съемник масляного фильтра, собранный своими руками, готов к использованию. Порядок работы таким ключом следующий. Одеваем петлю на фильтр, а затем начинаем наматывать ремень на шестигранник. Для откручивания это следует делать против часовой стрелки. Когда ремень будет полностью намотан, надо взять ключ (на 17 или 19), накинуть его на шестигранник и отвернуть фильтр.

Почему нельзя оставить старый фильтр?

Заменяется масло в двигателе автомобиля каждые 10-15 тысяч км пробега или раз в год. При использовании транспортного средства в сложных условиях интервал замены расходного материала будет меньше. Срок службы масла зависит от конкретной марки жидкости и от автомобиля. Менять масляный фильтр надо обязательно при смене расходного материала.

Мотор — основной агрегат машины, который в процессе эксплуатации подвержен быстрому износу, поскольку работает в условиях высоких нагрузок. В смазочном материале со временем начинают появляться инородные вещества, негативно влияющие на функциональность ДВС. Чтобы предотвратить их воздействие на силовой агрегат, используется масляный фильтр. Чем выше износ устройства, тем ниже качество масла, а это рано или поздно повлияет на работу ДВС.

Причем определить пригодность фильтрующего элемента визуально не получится, как и сделать выводы о необходимости замены по одному только пробегу. Устройство для очистки смазки работает всегда, в том числе и при функционировании двигателя на холостых оборотах. Его износ определяется не пробегом авто, а количеством отработанных моточасов

И неважно, будь то ВАЗ 2109, 2110 или иномарка

Ключи трубные накидные (ГОСТ (9733—74)

Примечание. Обозначение ключа проставляют на торце накидной скобы. Пример условного обозначения ключа трубного накидного для труб диаметром 20-63мм и фосфатным покрытием с промасливанием: Ключ 7813-0012 Хим. Фос. прм. ГОСТ 19733-74

Одновременно мелкие зубья щек упираются в наружную поверхность трубы. Поворачивая ключ за свободную часть рукоятки  добиваемся равномерного захвата трубы цепью. Возникает своеобразное трещоточное устройство. Не отсоединяя ключа от трубы, а только ослабляя натяжение цепи и меняя место «вгрызания» мелких зубьев щек, вращаем трубу рукояткой. Применение такого ключа намного ускоряет работу особенно в тесных помещениях.

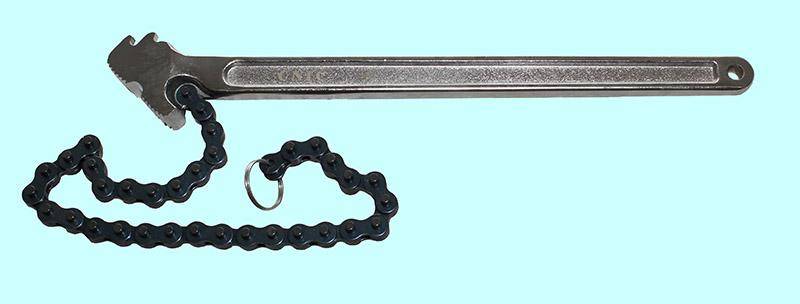

Рис. 45. Ключ трубный цепной: 1 — крупный зуб щеки; 2 — подвеска; 3 — рукоятка; 4 — пластина внутренняя; 5 — ось; 6 — пластина наружная; 7 — гайка; 8 — болт; 9 — щека

С точки зрения Техники безопасности к цепным ключам предъявляют особые требования, ибо цепь — самый слабый элемент ключа. ГОСТ 19826—74Е предусмотрены следующие требования.

1.   Труба должна захватываться ключом с максимально возможным натягом цепи.

2.  Ключ в процессе эксплуатации должен находиться в положении, исключающем возможность выпадания цепи из гнезд щек.

3.   При эксплуатации ключей нельзя пользоваться дополнительными рычагами.

Следовательно, само собой разумеется, что, пользуясь ключом, можно рассчитывать только на свою силу, силу своих рук. Неподчинившегося последнему 3-му указанию ждет разрыв цепи и травма. Для устранения проскальзывания цепи и зубьев щек труба в месте контакта должна быть протерта, без следов жира, жидкой грязи и т. п.

Эти ключи применяют для зажима труб диаметром 10—114мм в зависимости от модификации ключа (табл. 5).

Рис. 46. Щека трубного цепного ключа

При износе или сминании мелких зубьев щеки ключа можно перевернуть, открутив гайки 7. и вынув болты 8. Щеки (рис. 46) изготовляют из стали У7 или У8. Твердость зубьев на расстоянии от вершины не менее удвоенной их высоты равна 53,5—59,0 HRC3. Следовательно, зубья можно восстанавливать полотном ножовки или напильником. Рукоятку (рис. 47) ключа изготовляют из стали 45.

При отсутствии в хозяйстве каких-либо трубных ключей и наличии велосипедной цепи или не очень громоздкой цепи от другого механизма реально изобрести нужный ключ. Щеки попробуйте сконструировать составными, учитывая двойной ряд зубьев. Для рукоятки примените тРУбу, а раздвоенную часть выпилите и просверлите. Соединить трубу и раздвоенную часть можно с помощью резьбы или сваркой. Для сведения сообщаю, что щеки и рукоятки изготовляют в соответствии с ГОСТ 19826—74Е (табл. 6 и 7).

Зачем нужен съёмник для фильтра

Конструкция и технология замены фильтра продумана донельзя и, казалось бы, довольно проста. С появлением фильтров в неразборном корпусе можно сменить масло, фильтр и даже не запачкать рук. Но не все так гладко. Очень часто случается, что уплотнительная прокладка намертво прикипает и к корпусу фильтра, и к блоку цилиндров. Тогда голыми руками крепко за фильтр ухватиться не получается, особенно в тех автомобилях, в которых под капотом дефицит свободного пространства.

И начинается — сбитые пальцы, два часа потерянного времени, праздник замены масла рухнул. Для этого, точнее, чтобы автомобиль приносил радость и при замене расходников, многие пользуются фирменными съёмниками для фильтрующего элемента, а некоторые пытаются смастерить съёмник масляного фильтра своими руками.

Виды ключей

Конструкция баллона предполагает использование двух основных емкостей, где располагается газ под определенным давлением, а также главный вентиль. С помощью этих деталей происходит дозированная подача топлива, флюса и окислителя.

Ключ для газового редуктора служит тем средством, которое позволяет проверить, насколько исправна регулирующая конструкция, чтобы не допустить выхода из строя всего оборудования. Еще одна частая область, где используется ключ-редуктор, – это автомобиль.

Ключ для газового редуктора

Здесь чаще всего можно встретить динамометрический ключ-редуктор, который есть практически у каждого автомобилиста. Его основное предназначение – это удаление крепежных элементов, когда владелец или специалисты решают заменить колеса. Чаще всего его можно увидеть у владельцев грузового транспорта.

Динамометрический ключ- редуктор

Существует несколько видов подобных ключей, которые отличаются по типу упорного рычага, а также механизму в основании. Еще один вид – это ключ для редуктора давления воды. Его задача остается той же самой – его используют для откручивания верхней и нижней гайки на самом редукторе.

Ключ для редуктора воды

Имеет продолговатую форму, которая характеризуется несколькими отверстиями разных размеров, что позволяет работать с любой деталью. Также с помощью ключа для редуктора воды можно отрегулировать напор и настроить оборудование.

Что такое?

Владельцы автомобилей понимают, что процесс закручивания гаек на колесе достаточно сложен сам по себе. Открутить их гораздо проще применив инструмент. Именно для того, чтобы справиться с такой проблемой, и предусмотрены разные виды баллонных ключей, которые помогают решить задачу, требующую больших сил, а также навыков.

Балонный роторный ключ

Особенно сложно это сделать, если гайки начали покрываться слоем коррозии, который соединяет их «намертво» со шпильками. С этой проблемой приходится столкнуться из-за резьбового соединения, куда может просочиться влага или другая жидкость.

Дело в том, что внутри болта есть небольшой зазор, где может образоваться слой ржавчины. Гайка после этого будет плохо поддаваться, если пытаться снять ее вручную. Еще одна проблема, которая может встать перед автовладельцем, – это разрушение шпилек во время таких операций.

После этого придется уже комплексно решать неприятность. Если же говорить о тех, кто чаще всего сталкивается с этой потребностью, то здесь нельзя не отметить грузовые автомобили – здесь коррозия образуется более высокими темпами.

Чтобы решить данную проблему, автовладельцы приобретают баллонные роторные ключи. С таким инструментом весь процесс идет намного быстрее и легче, а риск поломки шпилек становится минимальным. Не так давно появился и специфичный вид таких ключей – гайковерты, которые помогают решить и более сложные проблемы.

Сейчас ими пользуются даже в легковых автомобилях. Если же говорить о традиционном виде инструмента, то баллонный ключ редуктора представляет собой пластину с боковыми деталями (выемками), а также внутренней перфорацией. При этом он изготавливается под размеры конкретных площадок вентилей.

Для различных областей применяются разные виды редукторных ключей. Чаще всего их можно увидеть при осуществлении работ с автомобилем, если необходимо открутить гайки с колеса. При этом у всех ключей есть схожая функция – они направлены на соединение и удаление деталей, где требуется приложить большие усилия.

Редукторный ключ планетарный

Плюсы и минусы

За счет особой конструкции ключей для редукторов они могут превращать небольшие обороты в более мощные, которые способны справиться даже с самой вредной конструкцией. Из основных преимуществ такого оборудования стоит отметить следующие:

  1. Резьбовой элемент можно открутить без дополнительных усилий. Рычаги и рукоятки, которые здесь применяются, позволяют оборудованию двигаться равномерно, в отличие от обычных ключей. В этом случае снижается риск разрушения остальных деталей. Ключ-редуктор позволяет работать без лишних рывков и сохранить целостность конструкции.
  2. На закручивание и откручивание тратится меньше времени. С помощью данного инструмента можно не переживать за простой.
  3. Небольшие размеры, а также долгий срок эксплуатации. Высокое качество материала, правильный уход и небольшие габариты позволяют использовать инструмент долгое время. При этом эффективность агрегата находится на высоте.
  4. Не требует особых навыков при использовании. Принцип действия достаточно прост, поэтому с ключом справится даже новичок.

Недостаток, который могут иметь некоторые разновидности ключа, – это слишком большой вес. Это характерно для гайковерта. Однако больше существенных минусов нет, что позволяет говорить об эргономичности и эффективности инструмента.

Окончание

Следующим этапом будет регулировка цепи — для нормальным считается провисание передаточного механизма на 25-35 мм. В зависимости от того, какой именно механизм используется на вашем мотоцикле, вам может потребоваться переместить ось по специальной прорези, управляя ею с помощью регулировочных болтов, либо повернуть эксцентриковое приспособление. Установив нужный уровень провисания, затяните гайки задней оси и убедитесь, что заднее колесо полностью зафиксировано.

Теперь начните дотягивать все крепления до нужного момента, используя динамометрический ключ — все значения вы можете найти в инструкции по эксплуатации мотоцикла. Начинать следует с задней звезды, дотягивая её болты крест-накрест, чтобы избежать повреждения резьбы, зафиксируйте переднюю звёздочку и проверьте, что цепь прокручивается без существенного провисания на определённом участке. Перед началом эксплуатации мотоцикла передаточный механизм нужно будет смазать, используя специальный спрей.

Если вы приобрели не ту модель цепи и вам нужно узнать, как укоротить её, стоит воспользоваться приведёнными выше рекомендациями. Используя пробойник, разорвите механизм и извлеките из него нужное количество звеньев. После этого тщательно смажьте все компоненты и установите шлицы, не забыв о сальниках и роликах пар трения. Однако такую операцию стоит выполнять только в крайнем случае — перед покупкой цепи нужно уточнять, подходит ли она для определённой модели мотоцикла.

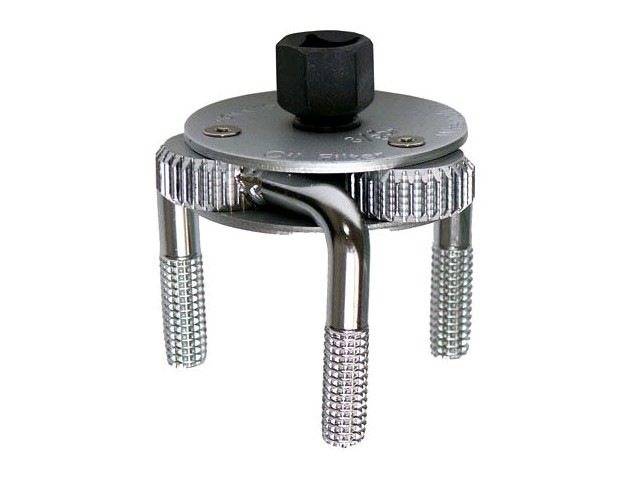

Съемник Краб

Такой съемник имеет необходимый диапазон настроек под различные размеры масляных фильтров. Он состоит из двух металлических пластин, круглой формы, между которыми заключено 3 зажима с лапками. На рабочей части лапок нанесен шершавый рисунок, чтобы исключить возможность проскальзывания и обеспечить максимальное зацепление с корпусом фильтра. Фиксация и зажим лапок осуществляется специальными регулировочными болтами.

Вначале, лапки съемника подгоняются под диаметр фильтра, и краб надевается на него. Напоминаем, что для достижения лучшего зацепления, стяните зажимы как можно туже. После этого, установите в квадратный паз устройства специальный ключ и открутите краб вместе с фильтром.

Процесс выворачивания фильтра полностью идентичен откручиванию фильтра при помощи съемника «чашка».

Главным недостатком краба является узкий диапазон регулирования. Это означает, что он имеет ограничения по большому и малому размеру масляных фильтров. Поэтому покупка такого съемника должна в будущем соответствовать размерам применяемых фильтров.

Тем не менее, есть и определенное достоинство съемника – это такая же возможность работы в узких пространствах, которые сильно ограничены элементами подкапотного отсека.

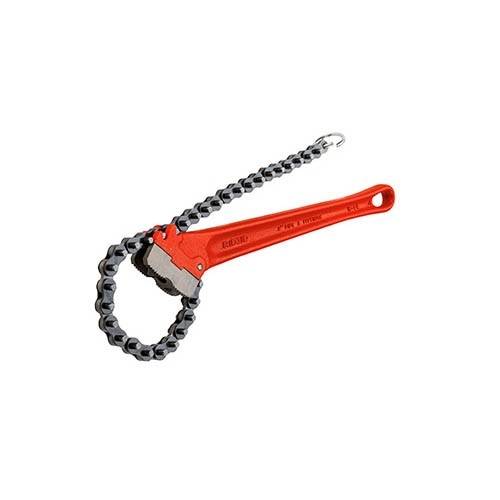

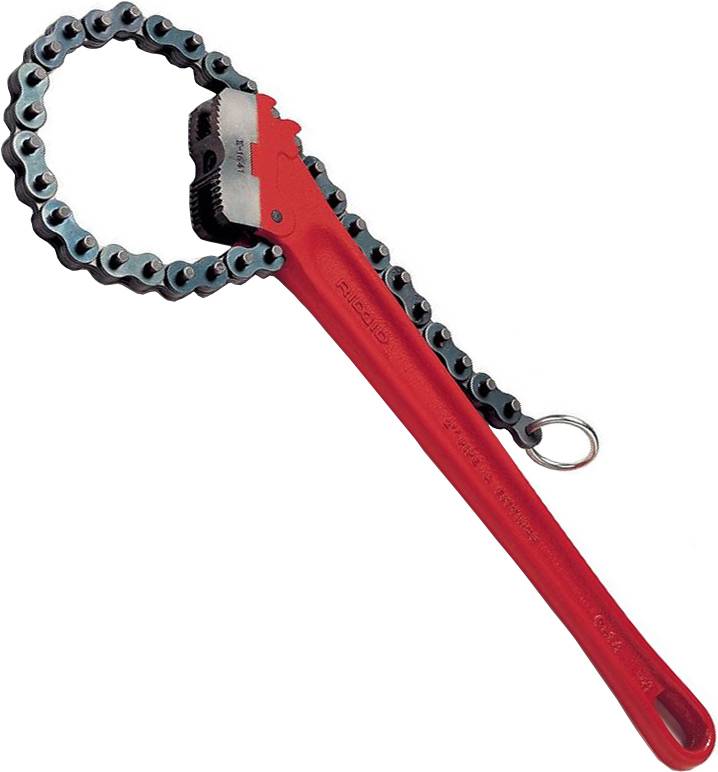

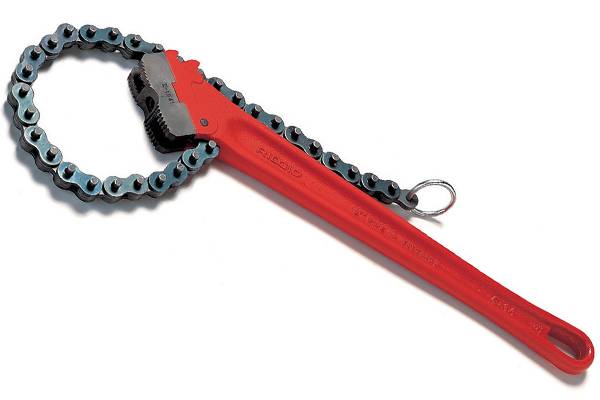

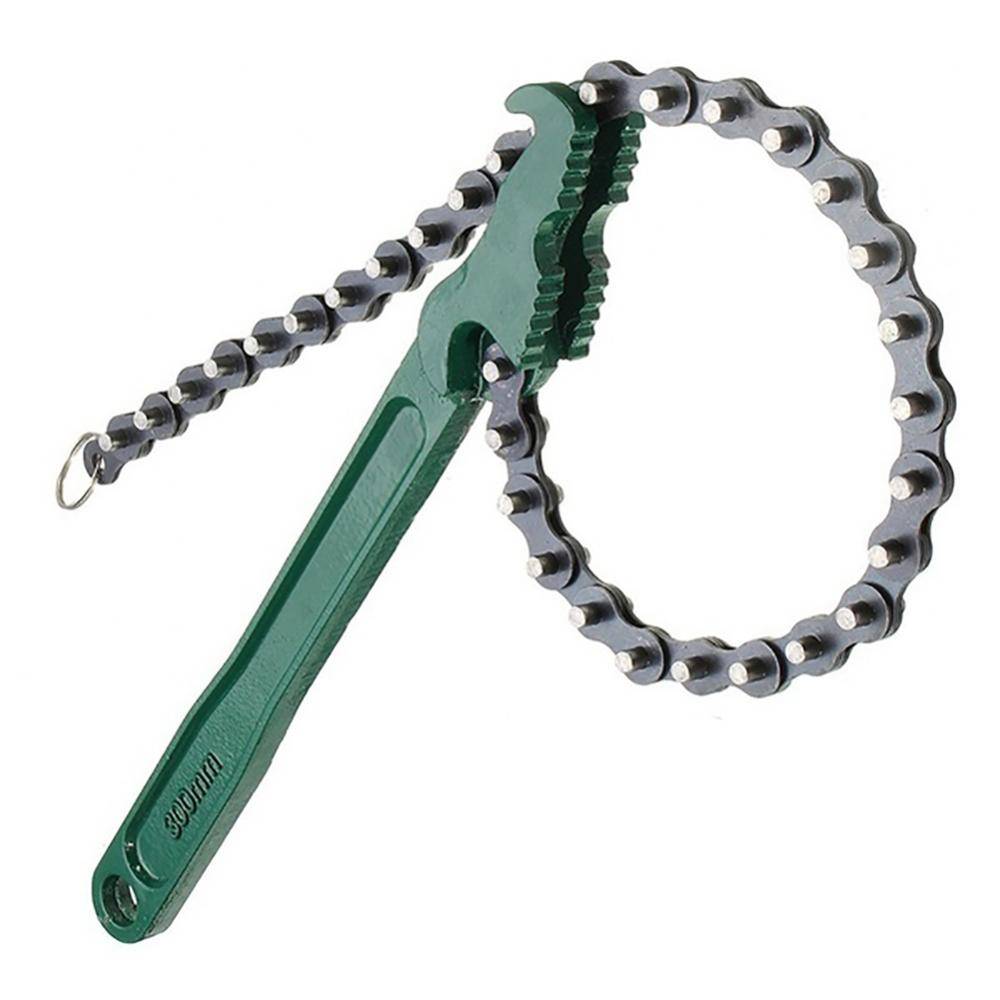

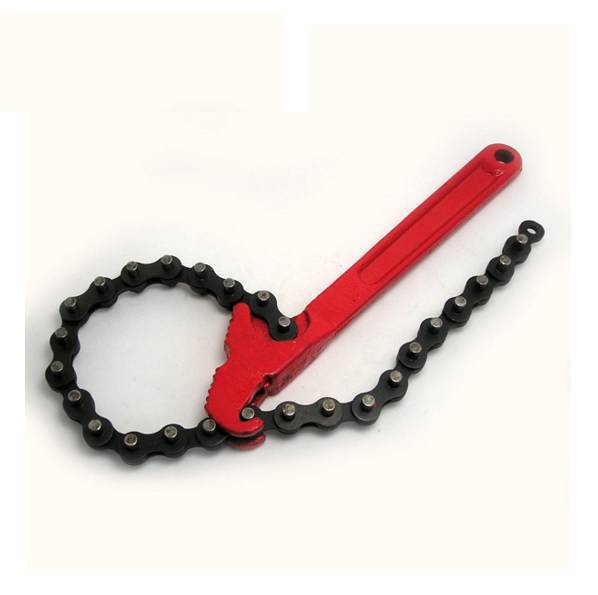

Технические характеристики цепного ключа

В работе цепного ключа выделяют следующие основные параметры:

  • возможность применения инструмента в местах с затруднённым доступом;
  • для осуществления небольших нагрузок ключ оснащается цельной кованой рукояткой из легированной стали и специальной губкой;
  • ключ работает с любыми металлическими трубами различных диаметров;
  • при больших нагрузках некоторые модели цепного ключа имеют переменные (двойные) губки из той же легированной стали. Такой ключ считается незаменимым при возникновении необходимости в достаточно жёстком сцеплении ключа с трубой. В целях увеличения объёма прилагаемых усилий может дополнительно применяться удлиняющий рычаг. В зависимости от характера работ цепной ключ может подвергаться модификации, путем размещения в конструкции сменных губок.

Как и при работе с любым другим слесарным инструментом очень важным фактором является качество самого цепного ключа. Многие ошибочно считают, что главным критерием выбора цепного ключа является допустимый размер зева. Однако это не так. Выбирая инструмент, основываться следует на качестве ключа, особенно на его рукоятке и «щёках», поскольку, как правило, на них возлагается большая часть всех нагрузок. Очень хорошо, если ключ произведён из стали повышенной прочности. В будущем это определит его износостойкость в работе

Также при выборе подобного типа оборудования стоит обратить внимание на торговые марки всемирно известных производителей, давно заслуживших доверие у многих потребителей

На сегодняшний день производятся как классические, так и облегчённые модели ключей. Зачастую стандартные модели характеризуются большей массой, нежели облегчённые ключи.

К наиболее известным торговым маркам, которые пользуются спросом у покупателей, можно отнести цепные ключи RIDGID, REED, SPARTA и STAYER.

Самыми надежными ключами, известные профессионалам во всем мире, в настоящий момент являются RIDGID. Данная компания выпускает более двадцати типов различных ключей. Продукция мирового лидера отличается высокой прочностью, надёжным захватом для труб разного диаметра, а также эргономичной рукояткой и её длиной.

Выбор подобного инструмента достаточно широк, поэтому следует обязательно взвесить все минусы и плюсы, прежде чем остановиться на каком-либо определённом производителе.

Уважаемые посетители сайта «Лабуда блог
» из представленного материала вы узнаете, как самостоятельно сделать универсальный ключ из велосипедной цепи, болта и трех гаек своими руками. Представлены пошаговые фото сборки ключа и так поехали..

Многие из Вас наверняка сталкивались с такой проблемой.. когда грани на отворачиваемой гайки или же болте немного сбиты и обычный гаечный ключ просто прокручивается не выполняя свою функцию. Решить это можно при помощи самодельного цепного ключа работающего на сжатие, тоесть чем сильнее на рукоять ключа-тем сильнее будет зажиматься цепь и тем самым открутит любую даже самую съеденную гайку или же болт.

Для изготовления универсального ключа Вам понадобится кусок велосипедной цепи, две гайки и болт. Гайки наворачиваем на болт и привариваем к ним отрезок цепи таким образом, чтоб получился захват и привариваем к другой стороне гаек. Далее накидываем цепь на ту гайку или болт который необходимо отвернуть и затягиваем болт, тем самым происходит натяжение цепи, все можно отворачивать)

Материалы

  1. велосипедная цепь
  2. гайка 2 шт

Инструменты

  1. сварочный инвертор
  2. УШМ(болгарка)

Пошаговая инструкция по сборке универсального ключа своими руками.

И так, необходимые детали для сборки ключа.

Две гайки наворачиваются на болт.

Отмеряем цепь, а именно сколько понадобиться от гайки до гайки.

Делаем отметку в том месте где следует расклепать цепь.

Зажимаем цепь в тиски и срезаем заклепки при помощи болгарки.

Выбиваем заклепки.

Затем натягивается и приваривается с другой стороны гайки.

Окалина и лишний металл убирается при помощи УШМ (болгарки)

После чего откручиваем болт и ослабляем цепь под необходимый диаметр.

Вставляем гайку и затягиваем болт по резьбе, тем самым натягивая цепь и зажимая полученное соединение.

Испытываем ключ в действии.

Закрепляем пройденный материал просмотром видео. Приятного просмотра)
