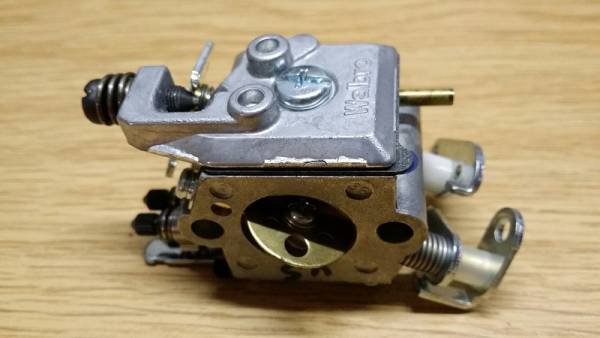

Как устроен карбюратор
Правильная регулировка возможна только в том случае, если заранее было изучено устройство карбюратора бензопилы и было проверено качество данной детали. Например, для инструмента Partner p350s производителем карбюратора является компания Walbro. Показателем качества в данном случае является маркировка WT-891.
Карбюратор бензопилы Партнер 371 или любой другой модели имеет классическое строение. Основными элементами являются:
- топливный насос;
- главная камера с мембраной;
- дроссельная и воздушная заслонки;
- винты (регулировки качества, количества и регулировки холостого хода).
Помимо этих деталей, в карбюраторе имеются технологические каналы, по которым и движется смесь бензина с маслом.
Принцип работы же заключается в следующем. Из картера в топливный насос подается импульс. С него и начинается работа карбюратора. После получения импульса топливная смесь направляется в главную камеру, поступая туда через игольчатый клапан, управление которым выполняется с помощью диафрагмы. Из главной камеры по технологическим каналам жидкость направляется в цилиндр, при этом количество жидкости можно самостоятельно регулировать с помощью дроссельной заслонки.
Дополнительно можно регулировать и пропускную способность технологических каналов. Для этой цели надо использовать винты качества и количества, которые работают по принципу задвижек.
Устройство карбюратора
Приготовление рабочей смеси, подаваемой внутрь двигателя внутреннего сгорания, происходит в карбюраторе. Топливная смесь должна содержать на одну часть топлива до 13…15 частей воздуха. Тогда будет происходить полное сгорание при подаче искры.
- В случае снижения концентрации топлива и увеличения воздуха образуется бедная смесь. Процесс горения происходит медленнее.
- Давление газов на поршень при рабочем ходе будет ниже, что приведет к снижению крутящего момента.
- Довольно часто наблюдается перегрев двигателя, так как догорание происходит на фазе выпуска.
- Богатая смесь характеризуется увеличенной подачей топлива и сниженной концентрацией воздушного заряда.
- Из-за недостатка кислорода для полного сгорания образуется нагар. Он отлагается в выпускном тракте, засоряет глушитель. Вызывает перегрев двигателя.
- На выхлопе наблюдается образование черного дыма.
Устойчивая работа возможна только при оптимальном соотношении компонентов горючей смеси. Добиваются путем регулирования положения регулирующих игл в карбюраторе. Производитель снабжает устройство жиклером, в нем просверлено калиброванное отверстие, через которое топливо подается в диффузор.
Схема карбюратора: 1 – штуцер подачи топлива; 2 – канал подачи воздушных импульсов на мембрану бензонасоса; 3 – клапан впуска топлива; топливный насос (мембрана); 5 – клапан выпуска топлива из бензонасоса; 6 – фильтрующий элемент для топливной смеси; 7 – воздушная заслонка, перекрываемая при запуске и прогревании двигателя; 8 – основная дроссельная заслонка, регулирующая режим работы двигателя и его мощностные показатели; 9 – канал подачи топлива на смесеобразование; 10 – регулировочный винт оборотов холостого хода (ОХХ); 11 – игла в системе подачи топлива; 12 – жиклер холостого хода; 13 – мембрана; 14 – камера накопления топлива в карбюраторе; 15 – основной жиклер карбюратора; 16 – диффузор, здесь происходит основное испарение топлива; 17 – винт регулировки подачи топлива через основной жиклер.
Технические характеристики
| Тип конструкции | Ручной |
| Мощность инструмента | 1,8 лошадиных сил |
| Шаг цепного устройства | 3,8 дюйма |
| Длина шины | 35 см |
| Скорость вращения устройств | 10 000 об/мин |
| Рабочий объем мотора | 34 см³ |
| Объем бака для топливной воды | 0,4 л |
| Объем бака для масляной воды | 0,2 л |
| Тормоз цепи | Есть |
| Режим автоматической смазки цепного механизма | Есть |
| Толщина цепи | 1,3 мм |
| Количество звеньевых частей | 56 |
| Уровень шума | 106 дБ |
| Функция работы одной рукою | Есть |
| Обороты на холостом ходу | 3000 за минуту |
| Тип натяжителя | Инструментальный |
| Антивибрационная система | Есть |
| Блокиратор ненамеренного включения | Есть |
| Прорезиненные ручки | Есть |
| Размеры | 422629 см |
| Система пуска | Easy Start |
| Масса | 4,7 кг |
У пилы Partner 351 отличные характеристики по мощности и производительности, невзирая на малогабаритный размер и вес 4,7 кг:
мощность мотора 1400 Вт (1,9 л.с.);
шина 35 см. Есть возможность установки шины на 41 см;
цепь на 56 звена с шагом 3/8 дюйма;
свеча зажигания — Bosch WSR 6F;
ёмкость бака для горючего 380 гр;
бачок для масла на 200 гр;
уровень шума чуток более 100 дБ.
Воздушный фильтр, работающий на системе CCS, содействует значительному уменьшению расхода горючего. Двойная система чистки воздуха наращивает ресурс мотора бензопилы Partner 351. Цепь работает на больших оборотах.
Обмысленная эргономичность и надежная система гашения вибраций позволяет воспользоваться инвентарем несколько часов без перерыва.
Цепной тормоз срабатывает мгновенно, что делает работу с бензопилой еще больше комфортабельной и неопасной.
Принципиально отметить, что агрегат имеет блестящую внутреннюю поверхность рабочего цилиндра, что позволяет в разы продлить эксплуатационный срок устройства. Эта бензопила имеет неплохую систему очищения воздуха, маркировки CCS. Другими словами будет сказано, в агрегате задействована система воздухоочистки, за базу которой взят принцип обыкновенной центрифуги.
После чистки приготовленный к работе воздух попадет через особенные фильтра в карбюратор. Если вас интересует настройка карбюратора бензопилы Partner 350, то сообщаем, что разобрать и прочистить его можно просто своими силами. Чтоб отрегулировать карбюратор просто добавляйтев систему воздуха и дайте ей минуту поработать в пустую. Позже погазуйте пару раз попорядку, но не спеша. Поглядеть о том как отрегулировать карбюратор на бензопиле можно.
READ Замена Цепи На Бензопиле Husqvarna
Устройство бензопилы Partner 350
Устройство бензопилы Partner 350 довольно обычное для осознания. Если Вы новичок, и не понимаете как пилить деревья бензопилой перейдите.Чтоб совсем вдуматься в схему работы данного агрегата, предлагаем детально ознакомиться с аннотацией юзера.
Бензопила Partner 350 свойства:
- Пила бытового типа;
- Вооружена двухтактным движком одноцилиндрового типа;
- Удельная мощность системы равна1,8 л.с. (1,3 кВт);
- Кубический объем движка — 36 см;
- Тип старта – ручной;
- Топливный объем — 400мл;
- Масляный объем – 200 мл;
- Тип охлаждающей системы – воздушный;
- Свойственны наибольшие холостые обороты до 4000 об за минуту;
- Рабочая длина шины — 0.4 м;
- Цепной шаг — 3/8;
- Вид применяемого для работы горючего – масло бензин;
- Номинальный вес около 4.7 кг.
- мощность мотора 1400 Вт (1,9 л.с.);
- шина 35 см. Есть возможность установки шины на 41 см;
- цепь на 56 звена с шагом 3/8 дюйма;
- свеча зажигания — Bosch WSR 6F;
- ёмкость бака для горючего 380 гр;
- бачок для масла на 200 гр;
- уровень шума чуток более 100 дБ.
Инструкция, эксплуатация и обслуживание
В случае приобретения новой бензопилы или запуска прибора после длительного простоя необходимо:
- прикрутить все комплектующие или проверить плотность соединений;
- подкорректировать цепное натяжение винтом сбоку корпуса;
- проверить уровень масла и заправить пилу свежеприготовленной топливной смесью;
- положить прибора на ровную горизонтальную плоскость и прижать его ногой;
- открыть заслонку;
- рычаг управления перевести в позицию включено;
- 5 раз подкачать бензин праймером и дернуть за стартер;
- дать пиле прогреться в течение минуты и приступить к работе.
Устройство бензопилы:
- корпус с топливным баком, масляным баком;
- рукоятки-держатели — передняя, задняя;
- пильное полотно — шина, цепь.

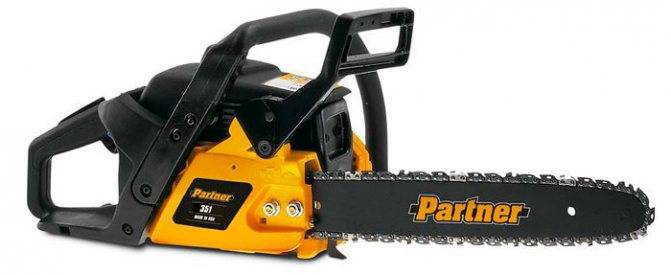

Бензопила Partner 351 ХТ
- выполните сборку бензопилы по инструкции к инструменту;
- регулировку карбюратора производите винтом холостого хода, помните, что карбюратор регулируется еще на заводе во время сборки пилы, рекомендуемое количество оборотов на рабочем ходу составляет 9000 в минуту;
- проверяйте состояние глушителя каждый раз перед началом работы;
- продолжительность хранения топливной смеси — 4 недели;
- каждые 50 часов работы очищайте воздушный фильтр;
- замена свечи зажигания проводится раз в 30 дней.
Топливная смесь представлена сочетанием одного литра бензина марки АИ-95 или АИ-92 с 20 граммами масла для двухтактных двигателей. Рекомендуется использовать масло высокого качества, так как в противном случае образуется большой слой нагара, что приводит к неполадкам в работе.
Бензопила рассчитана на 30-40 минут работы при полном топливном баке. Скорость расходования топлива зависит от режима работы, количества оборотов двигателя, нагрузки на инструмент и частоты включения и выключения двигателя в процессе распила.
Правила работы
Работу с бензопилой Партнер 351 может быть намного удобнее и безопаснее, если придерживаться следующих правил:
- Пила должна находиться как можно ближе к корпусу – таким образом, руки устают меньше, а равновесие сохраняется намного легче.
- При смене положения, необходимо выключить мотор бензопилы, используя активатор торможения цепи.
- Прежде чем приступать к работе, необходимо определить направление падения дерева. В этом случае, необходимо учесть наклон почвы, самого дерева, направление ветра. Поблизости не должны находиться люди и животные.
Как и любая пила, Партнер 351 также подвержена неполадкам. К наиболее распространенным относятся:
- Отсутствие завода двигателя: обусловлено заливанием камеры сгорания или свечи топливом, их засорение. В последнем случае, надо прочистить засоренные комплектующие. При заливании – вынуть свечу, просушить камеру при помощи холостого завода.
- Неисправности глушителя: обусловлено использованием неправильной топливной смеси или некачественного масла. Следует прочистить глушитель.
- Перебои со смазкой цепи: нарушение герметичности. Прочистить трубки подкачки смазки или заменить их.
Ремонт масляного насоса и замена ведущей звездочки
Ремонт масляного насоса на бензопиле Партнер 350 необходим в том случае, если подача масла полностью или частично прекратилась. Механизм маслонасоса включает в себя сам насос и шестерню с червячной передачей, которая приводится в движение звездочкой, сопряженной со сцеплением.
Самая распространенная неисправность масляного насоса, это отсутствие резьбы и шлицов на шестерне или шлицов на червячной передаче. Исправить ситуацию можно заменой деталей на новые.
Для снятия маслонасоса на Партнер 350 необходимо снять боковую крышку и шину бензопилы, после чего застопорить поршень и при помощи спецключа или самодельного ключа из головки на 24 раскрутить сцепление.
Для замены ведущей звездочки Партнер 350 нужно просто раскрутить сцепление, снять старую деталь и установить новую. Звездочка устанавливается на вал через игольчатый подшипник. При замене звездочки его необходимо проверить на наличие дефектов и смазать. Для смазки можно использовать обычный Литол или любую другую выдерживающую высокие обороты.
Процесс замены ведущей звездочки показан на видео, посмотрев которое вы без особого труда сможете повторить увиденное на своей бензопиле.
Основные неисправности бензопилы «Партнер 350»
Чаще всего причина поломки инструмента связана с перебоями в работе двигателя или других узлов и систем. Для устранения любых неисправностей требуется разборка. Чтобы все сделать правильно, необходимо знать конструктивные особенности бензопилы и основные причины ее поломки.
Проверяем систему зажигания
В первую очередь, при неисправности любой бензопилы, следует осмотреть свечу зажигания. Для этого сначала отсоединяется провод, а затем с помощью специального ключа выворачивается сама свеча. По ее внешнему виду можно понять причину проблемы:
- Покрытая нагаром свеча бензопилы свидетельствует об использовании некачественного масла, о неправильном соотношении масла и бензина при приготовлении топлива или о плохо отрегулированном карбюраторе. В этом случае свечу необходимо очистить от нагара иглой или шилом, помыть и протереть шкуркой электроды.
- Если свеча сильно забрызгана топливом, то скорей всего неправильно отрегулирован карбюратор или были нарушены правила запуска инструмента. Чтобы удалить излишки топлива, необходимо перекрыть подачу топлива, включить стартер и проверить камеру сгорания. После этого свеча протирается, закручивается на место, и механизм запускается еще раз.
- Совсем сухая свеча свидетельствует о том, что в цилиндр бензопилы не попадает топливная смесь. В этом случае причина поломки не в системе зажигания, поэтому свеча ставится обратно.
Чтобы проверить работоспособность свечи зажигания, на нее нужно надеть кабель зажигания, соединить плоскогубцами цилиндр и гайку свечи, и завести стартер. Если искра отсутствует, то свечу необходимо заменить.
Ремонт топливной системы бензопилы
Причин, по которым топливно-воздушная смесь не попадает в цилиндр, может быть несколько:
- засорение топливного фильтра;
- засорение отверстия в крышке топливного бака (сапуна);
- недостаточное количество топлива;
- неправильно отрегулированный карбюратор;
- засорение каналов или нарушение целостности мембраны карбюратора.
Чтобы диагностировать засорение фильтра или сапуна, нужно просто отсоединить шланг и посмотреть как течет топливо. Струйка из бака должна выливаться хорошим напором. Если она прерывистая и слабая, то фильтр нужно вытащить через горловину бака и промыть или заменить, а сапун прочистить иглой.
Карбюратор бензопилы является достаточно сложным устройством, оборудованным множеством мелких деталей. Поэтому его разборку и ремонт лучше доверить специалистам.
Если забит просто фильтр карбюратора, то его можно аккуратно снять, вытряхнуть, промыть моющими средствами и поставить на место.
Своими руками карбюратор можно только отрегулировать. Делается это тремя винтами строго по инструкции.
Чистка глушителя
В некоторых случаях двигатель начинает глохнуть и дымить на больших оборотах. При этом на малых оборотах он работает нормально. Скорей всего причина в том, что глушитель забит продуктами сгорания.
Чтобы устранить эту неисправность, глушитель снимается, разбирается и с помощью моющих средств очищается от нагара. После этого его нужно высушить феном и установить на место.
Пока глушитель будет снят, выпускное отверстие пилы необходимо закрыть чистой тряпкой.
Ремонт цилиндро-поршневой группы
В этой группе неполадки встречаются достаточно редко. При поломке какого-либо элемента его чаще всего заменяют на новый.
Основные неисправности цилиндро-поршневой группы:
- Мощность двигателя может теряться из-за низкого (около 5 атм) давления в цилиндре. Чтобы его замерить, необходим специальный манометр, который называется копрессометром. Нормальное рабочее давление цилиндра 8-9 атмосфер.
- Если в картер двигателя выбрасываются горячие газы, то скорей всего западают поршневые кольца.
- Потеря давления и выброс газов через щели может свидетельствовать о разрушении уплотнительных прокладок головки цилиндра. Их необходимо заменить.
Полностью оценить состояние всех элементов этой группы можно только визуально, через отверстие от снятого глушителя. Если это будет возможно, то снимается головка цилиндра или цилиндр целиком.
Если причина поломки бензопилы несущественна, то неважно – российскими, или китайскими производителями изготовлен инструмент. Разборку и ремонт агрегата можно достаточно легко сделать своими руками, изучив предварительно его конструкцию и видео инструкцию по устранению неисправностей
Условия самостоятельного ремонта бензопилы Партнер
Для владельца инструмента, имеющего навыки ремонта бытовой техники, устранить неисправность самостоятельно, после окончания гарантийного обслуживания, доступно. Вначале нужно изучить технику. Опытные мастера считают, что ремонт бензопилы партнёр 350 своими руками начинается с правильной диагностики. Чтобы определить характер ремонта, необходимо:
- проверить систему зажигания;
- выполнить диагностику работы карбюратора;
- эффективность работы топливной системы;
- почистить глушитель;
- определить работоспособность поршневой системы;
- проконтролировать смазку цепи;
- определить износ узлов и требующиеся запчасти для бензопилы Партнёр.
Сложные вопросы необходимо решать с привлечением специалистов для консультации.
При отказе в запуске двигателя, в первую очередь проверяют, исправны ли свечи. Они должны быть сухими и иметь контактный зазор 0,5 -0.65 мм. По состоянию выкрученной свечи можно определить, признаки неполадок в топливной системе и работе оборудования.
Проверяют исправность свечи, соединив через колпачок с пускателем, и положить на корпус цилиндра. Свеча исправна, если она даст искру на корпус, когда дернут стартёр. Если же искра отсутствует, это провод неисправный или свеча залита, или отработала свой ресурс.
У много поработавшей пилы могут возникнуть неисправности карбюратора. Но вначале следует провести регулировку карбюратора бензопилы Партнёр 350, как показано на видео:
Ремонт карбюратора может на время продлить время работы двигателя. Ходовые отверстия в карбюраторе могут засориться некачественным горючим или через неплотный воздушный фильтр. При разборе узла необходимо промыть и продуть все детали.
Ремонт и регулировку карбюратора, как наиболее ответственного узла, лучше доверить мастеру.
Если не поступает горючее в цилиндр:
- Прочистить топливный фильтр можно после того, как убедились, что из шланга мал расход горючего. В зависимости от степени забития его нужно прочистить или заменить новым.
- При засоре впрыска – снять шланг, отверстие прочистить иглой.
- В карбюратор попадает мало воздуха через забитый воздушный фильтр. Нарушается подача смеси в двигатель.
- Неправильное регулирование карбюратора приведёт к такому же результату.
Не смазывается цепь. Чтобы избежать перегрева цепи и её вытягивания, смазка на рабочий узел должна поступать автоматически. Но так как масло подаётся по каналам, они могут забиваться мелкой древесной пылью. После каждого цикла работ полотно и зазоры нужно очищать от пыли и грязи. Если масло подтекает, нужно проверить целостность шланга и герметичность соединения с бачком. Неисправный шланг заменить или на время замазать отверстие герметиком. Выполнить ремонт маслонасоса.
К неисправностям бензопилы Партнер 350 относят выход из строя деталей длительного использования. Если износилась звездочка, шина, резиновое антивибрационное уплотнение или затупилась цепь – нужно принимать меры вовремя. В жёстких условиях эксплуатации они должны быть под контролем, заменяться, затачиваться, подтягиваться вовремя.
Бензопилы Партнер – неисправности их устранение
Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.
Как заправить бензопилу Партнер?
Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.
Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.
Как выставить зажигание на бензопиле Партнер?
Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:
- В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
- Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
- Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.
Как снять сцепление на бензопиле Партнер?
Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:
- Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
- Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
- Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.
Как заменить масляный насос на бензопиле Партнер?
Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:
- Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
- Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
- Если на каналах появились трещины, то их нужно заменить;
Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.
Как отрегулировать карбюратор на бензопиле Партнер?
Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:
- Снимите крышку и очистите запчасти под ней;
- Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
- Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
- Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.
Достоинства и недостатки
Главная задача двигателей мотоинструментов, в частности, бензопил, – стабильная и уверенная работа в любом положении по отношению к силе тяжести. Эта особенность, обеспечиваемая мембранным карбюратором с встроенным насосом, наряду с его конструктивной простотой, является существенным достоинством узла питания ДВС Партнер 351.
К недостаткам карбюратора можно отнести относительную сложность регулировки, неширокий диапазон количества смеси на выходе и медленные переходы между установившимися режимами. Кроме того, он чувствителен к ускорениям, направленным перпендикулярно мембранам.
Отзыв
Partner 351 в работе 6 лет. Покупал, прочитав многочисленные отзывы в интернете. Использую ее как помощника на даче. Рядом лес, периодически валю сухостой на дрова. Пила справляется со всеми задачами. Небольшой вес позволяет работать с бензопилой под разными углами. Правда пила глохнет при распиловке толстых вязких брёвен, но она для этого и не предназначена. Пару лет назад поменял крышку на топливном баке. В этом году вылетела пружина из ручки, сходил в магазин купил и сам поменял. Серьёзных поломок не было. Один раз бензопила начала сильно дымить. Прочитал в интернете, что проблема может быть в забитом глушителе. Вынул его и почистил ёршиком. Пила заработала как новая. В общем я покупкой доволен, альтернатив пока не рассматриваю.
Регулировка карбюратора бензопилы Партнер 350 своими руками
Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.
Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.
В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.
Признаки того, что карбюратор надо регулировать:
- Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
- При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.
Иногда эти проблемы возникают по другим причинам:
- забит воздушный фильтр;
- затруднена подача топлива из бензобака в карбюратор;
- забиты нагаром выхлопные окна и глушитель.
Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.
Так выглядит забитый пылью и опилками фильтр
Необходимые инструменты
Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.
Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.
Алгоритм регулировки карбюратора
В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.
Регулировка холостых оборотов
Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.
Регулировка средних и высоких оборотов
Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).
Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.
Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.
Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H
Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.
Заводские настройки карбюратора
Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:
- Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
- Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
- При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.
Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.
Видео регулировки карбюратора Партнер 350
Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:
Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.
Как предотвратить поломку бензопилы
Ремонт бензопилы в ряде случаев может оказаться очень дорогостоящим. Этого можно избежать, если уделять достаточно внимания профилактике и контролю состояния инструмента и всех его частей. Тем более что выполнить это условие не трудно — достаточно пользоваться инструкцией по эксплуатации и придерживаться рациональной аккуратности:
Для поддержания его в рабочем состоянии необходимо лишь четко следовать инструкции и соблюдать некоторые общие правила:
Не допускайте перегрева двигателя, делайте паузы в работе, чтобы он мог отдохнуть и остыть.
Не нагружайте бензопилу сверх тех возможностей, которые предусмотрены ее классом. Например, если вы используете пилу Партнер 350 бытового класса, то она просто не рассчитана на работу свыше 40 минут в день.
Ежедневно проверяйте исправность цепного тормоза (это делается на максимальном ускорении).
Соблюдайте требования производителя относительно качества, состава топливной смеси.
Еженедельно проверяйте состояние свечи зажигания и, в случае необходимости, очищайте электроды.
Перед использованием пилы убедитесь, что цепь наточена и правильно установлена
Обращайте внимание на износ режущих звеньев и своевременно затачивайте. Следите за появление трещин и разрывов на заклепках.
Правильно натянутая цепь не провисает, но ее можно двигать руками
Никогда не делайте этого с горячей цепью! Затачивайте и/или натягивайте ее после замены.
При заправке бензопилы следите, чтобы вместе с топливом в бак не попадала грязь и другие инородные частицы. Заливайте масло и бензин аккуратно, не проливайте их.
Нередко при обращении в сервисный центр выясняется, что бензопила Партнер сломалась из-за неправильного запуска инструмента. Поэтому универсальное решение при поломке пилы только одно: обращайтесь с ней правильно, и большинства проблем удастся избежать.
А в том случае, если Вам интересны причины поломок бензопилы Stihl, второй популярной марки совместно с Партнер (Partner), то следующая статья именно об этом.
А для любителей знать больше, предлагаем ознакомиться с видео о ремонте бензопилы Партнер
Известный бренд Partner много лет выпускает бензопилы высшего качества, которые способны конкурировать с известными лидерами Stihl и Husqvarna, но цены на продукцию Патриот куда доступнее. Одной из лучших бытовых непрофессиональных моделей считается бензопила Партнер 351, характеристики которой позволяют широко использовать инструмент в различных сферах. Модель 351 идеально подходит для выполнения следующих задач:
- обрезка сучьев;
- строительные работы;
- валка небольшого диаметра деревьев;
- заготовительные работы;
- формирование крон деревьев.
При правильном использовании Партнер 371 способен выполнять валку деревьев с максимальным диаметром 200 мм. Также в строительстве можно выполнять продольную, диагональную и обычную разделку древесины. Идеально подходит для строительства.
Бензопила хоть и не относиться к классу профессиональных, но имеет неплохой двигатель, легкий вес и удобную для работы форму. При работе в саду или частном секторе это незаменимый помощник, который уже доступен практически каждому жителю России. Стабильная работа бензопилы позволит избавиться от сложной ручной работы, а за стабильную работу отвечает наличие системы быстрого запуска и современный инерционный тормоз цепи.
Устройство бензопилы достаточно простое и понятное, все узлы отлично взаимодействуют с оператором и позволяют контролировать работу на всех этапах. Хоть и бензопила и ее мощность относят модель официально к бытовому классу, некоторые характеристики и производительность позволяют сравнивать инструмент с профессиональными моделями. А ряд современных решений способствуют уверенности в длительной и безопасной работе Партнер 351.
