Приспособление для заточки цепей бензопил

Этапы проведения правильной заточки цепи

Вне зависимости, каким инструментом осуществляется затачивание режущего элемента цепи, при работе нужно придерживаться определенной последовательности действий. Правильная заточка напильником осуществляется следующим образом:

1. Цепь надеть на пилу, и закрепить ее специальным зажимом.
2. Надеть приспособление на шину. Имеющие прорези помогут задать правильный угол заточки.
3. Напильник нужно вставить в отверстия, чтобы он плотно прилегал к режущему краю.
4. Зуб с которого начнется заточка необходимо пометить, чтобы не запутаться во время работы.
5. Необходимо сделать одно или два движения «от себя».
6. Зажим ослабевает, начинает передвигаться по шине в обратном направлении, то есть «от себя».
7. Затем напильник снова вставляется в отверстия, процедура повторяется.

Следует максимально соблюдать правила безопасности, не работать с незакрепленным инструментом.

Уход за электропилой

Заточка зубьев пилы станком и напильником не сильно различаются. Работа на станке включает в себя следующие этапы:

1. Режущий компонент фиксируется на станке.
2. Станок включается в розетку, двигатель, закрепленный в подвижной каретке, начинает вращаться.
3. Заточник опускает подвижную каретку вниз при помощи специальной рукоятки.
4. Вращающийся диск станка прижимается к режущей кромке, и затачивает ее.
5. Заточник поднимает каретку вверх, крепление ослабевает, элемент прокручивается по направляющей по принципу «через зуб».

Цепи электрических и бензиновых пил затачиваются также многими народными способами. Например, при помощи шуруповерта или дрели. Такое затачивание осуществляется довольно быстро, но не качественно, так как не соблюдается угол заточки.

Пильная цепь должная быть всегда хорошо заточенной

Важно обладать не только навыками работы с инструментом, но и соблюдать правила ухода

Если цепка сильно натянута или провисает, то сцепление быстро изнашивается, и происходит разрыв цепных звеньев. Так же рекомендуется иногда переворачивать пильную направляющую, следить за качеством масляной смазки и подтягивать соединительные компоненты.

Правильная эксплуатация бензиновой или электрической пилы позволит не только продлить ее срок службы, но и проводить все работы быстро и продуктивно. Качественная заточка цепного механизма с соблюдением всех рекомендаций станет одни из способов бесперебойной работы нужного инструмента в быту.

На что влияет и под каким углом точить?

Угол заточки цепи – это важная характеристика, от значения которого в основном зависит производительность бензопилы. Также он влияет на следующие параметры:

• Увеличивается интенсивность нажатия, так как уменьшается способность цепи «входить» в дерево без нажатия. Это приводит к увеличению напряжения в человеческом теле.
• Повышается расход топлива.
• Возрастает нагрузка на звенья пильной цепи.
• Значительно сокращается срок эксплуатации бензопилы из-за дополнительных усилий на редуктор и мотор.

Есть два важных правила, которые касаются заточки цепных пил:

1. Чем выше производительность, тем больше угол.
2. Уменьшением угла заточки при распиле твердых пород дерева можно существенно снизить вибрацию.

Параметры для оценки модели

Различные модели бензопил оцениваются по нескольким параметрам. Определившись с мощностью и весом, надо ответить на вопрос: какую именно бензопилу выбрать? Какая из них самая лучшая, решается при оценке всей совокупности характеристик. Наиболее важными для эксплуатации техническими характеристиками агрегатов являются:

• величина мощности;
• габариты и вес;
• потребление бензина;
• защитные функции;
• пильная гарнитура.

Для определения модификации бензопилы для дома или дачи следует понять целевое предназначение инструмента и принять решение по денежным средствам, которые предполагается потратить на его покупку.

Вес, мощность и скорость реза

Для использования дома или на даче, в основном, приобретаются инструменты, вес которых варьируется от трех до шести килограммов. Агрегат рекомендуется взвесить руками и оценить, насколько комфортно предстоит действовать на практике. Следует понимать, что в случае длительного использования слишком тяжелого агрегата быстро наступит утомление, и труд станет изнурительным, поэтому надо объективно оценивать свои физические возможности. Минимальной массой обладают простейшие бытовые инструменты, работать с которыми могут даже женщины.

Большинство потребителей считают, что, чем больше мощность у бензопилы, тем лучше. В определенной степени это верно. Мощным инструментом можно не только отделять от ствола сучья и ветви, но распиливать толстые бревна вдоль и поперек.

Значение величины мощности у таких агрегатов может достигать семи киловатт, что соответствует девяти лошадиным силам. Стоит такой инструмент довольно дорого, и, если предполагается его использовать эпизодически, покупка становится нецелесообразной. Для использования дома или на даче следует выбирать средние значения мощности и веса бензопилы.

Удобство пользования и производительность работы инструмента определяются скоростью резания цепи. Этот важнейший параметр во многом зависит от изношенности цепной гарнитуры. Если цепь затуплена, резко снижается эффективность рабочего процесса, и возникает риск появления серьезных поломок.

Необходимо постоянно следить за натяжением цепи и вовремя ее затачивать. Кроме того, скорость резания зависит от выбора двигателя, шага цепи и формы кромки режущих элементов.

Хорошая цепь служит долго

От верно подобранной цепи зависит скорость и качество резания древесины, для эффективности рабочего процесса она имеет даже большее значение, чем мощность агрегата

Для долгой службы цепи, помимо ее правильной заточки и своевременной смазки, важное значение имеет подбор рабочих параметров, таких, как шаг цепи, определяемый расстоянием между режущими звеньями, соответствие длины шины длине цепи, хорошее функционирование звездочки, хвостовика и натяжного механизма. При должном техническом обслуживании цепь может эффективно работать длительное время. В любом случае, будущему обладателю бензопилы полезно ознакомиться с материалом «Как правильно заточить цепь бензопилы своими руками с помощью напильника или станка для заточки»

В любом случае, будущему обладателю бензопилы полезно ознакомиться с материалом «Как правильно заточить цепь бензопилы своими руками с помощью напильника или станка для заточки».

Длина шины бытового инструмента

Длина шины бензопилы является одной из важнейших эксплуатационных характеристик этого инструмента, так как, чем она длиннее, тем больше площадь соприкосновения режущей части с обрабатываемой древесиной. Длина шины должна соответствовать мощности агрегата, иначе разницу придется компенсировать за счет собственных физических усилий. Этот параметр всегда указывается в техническом паспорте изделия.

В бытовых инструментах наиболее часто используются шины длиной до сорока сантиметров, в агрегатах для профессионального применения используются шины до семидесяти пяти сантиметров. Узкие шины устанавливаются на бензопилы бытового применения, облегченные – на полупрофессиональные, длинные – на мощные профессиональные агрегаты.

Необходимость защиты от удара и вибрации

Наиболее опасным фактором при работе с бензопилой является так называемый обратный удар. Это явление возникает при соприкосновении конца цепи с твердыми включениями в обрабатываемой поверхности, при этом инструмент резко отбрасывается в сторону и может нанести травму.

Для предотвращения этого агрегат оборудуется останавливающим движение цепи инерционным тормозом, рукоять управления которым выведена на щиток

Следует с особым вниманием оценивать качество работы этого механизма

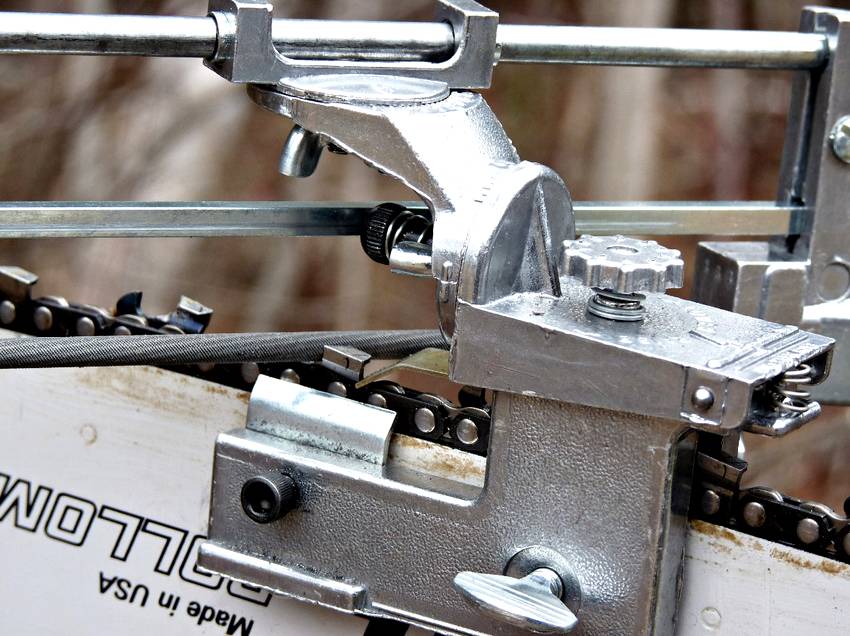

Что представляет собой ручной станок для заточки цепей бензопил

Станок ручной для заточки цепей представлен небольшим механическим приспособлением, которое крепится на шине пилы. Такая станина с напильником необходимого диаметра характеризуется несколькими вариантами регулировок для выбора угла заточки. Оператор совершает возвратно-поступательные движения, точно выдерживая заданный параметр для затачивания звеньев.

Станок ручной для заточки цепей бензопил может использоваться в местах, где нет доступа к электричеству. Он характеризуется универсальностью, небольшим весом, компактными размерами, автономностью, отсутствием риска при выполнении работ из-за перегрева металла, низкой стоимостью. К тому же механический станок минимально стачивает кромку звена, благодаря чему значительно увеличивается ресурс эксплуатации бензопилы.

Из недостатков можно выделить неточность угла заточки

К тому же при выполнении работ оператор должен выполнять счет количества рабочих проходов напильника, что важно для равномерного стачивания зубьев. В противном случае из-за разных размеров зубцов будет ухудшаться качество реза цепи бензопилы

В местах, где нет доступа к электричеству для заточки цепей бензопил используется ручной станок

Выполнение заточки цепи ручным оборудованием требует определенных навыков и сноровки. Здесь следует полагаться на интуицию и глазомер. Во время выполнения работ требуется охлаждать сжатым воздухом цепь, а по окончании ее необходимо погрузить в машинное масло.

Ручная заточка цепи напильником (надфилем)

Первое, о чем стоит упомянуть, это то, что ручной способ применим только в тех случаях, когда нет критичного износа зубьев. Он лишь корректирует зубья. Для сильно изношенной цепи бензопилы следует использовать электрически станки или дополнительный инструмент. Допустим, что износ звеньев не достиг того самого критического значения. Что нам понадобится для механической заточки? Всего два инструмента – круглый и плоский напильник. Плоский вид понадобится для подпиловки ограничителя глубины, а круглый – для коррекции кромок зуба. Полезный совет! Существуют специальные наборы для заточки пильных цепей, которые, как правило, продаются в специализированных магазинах. Такие инструменты эффективнее всего справляются с задачей, они удобны и гарантируют хороший результат.

Шаг цепи	Диаметр напильника, мм	Бензопила FUBAG	Электропила FUBAG
1/4“	4 мм
0,325“	4,8 мм	FPS 56
3/8“	5,2 мм	FPS 37 ; FPS 46	FES 1814C ; FES 2016C ; FES 2016 ; FES2216
0,404“	5,5 мм

Подобрали инструмент? Переходим к этапу подготовки 1. Для начала следует провести очистку и внешний осмотр цепи

Обратите внимание на возможные дефекты, вроде сломанных и изогнутых зубьев.2. В качестве эталона выбирается самый тупой или поврежденный зуб

После его заточки под него будут подгоняться и все остальные элементы цепи.3. Чтобы начать работать остается ровно расположить пилу, позаботиться о ее неподвижности, а после натянуть цепь и включить тормоз цепи.Теперь перейдем непосредственно к формированию рекомендуемого угла и режущих кромок

Здесь важно освоить основной метод заточки круглым напильником: 1. Располагайте напильник выше плоскости зуба на 1/5-1/4 собственного диаметра

2. Работайте в горизонтальной плоскости перпендикулярной вертикальной плоскости шины, соблюдая рекомендации по углу заточки (например, удерживайте напильник под углом 30°, чтобы подготовить цепь к поперечной распиловке древесины).

3. Двигайте напильник в сторону боковой режущей кромки, равномерно прилагая усилия и немного проворачивая его относительно собственной оси.

Полезный совет! Совершайте одинаковое количество движений напильников и контролируйте усилие для каждого зуба. Это гарантирует равномерное стачивание и поможет соблюсти одинаковую длину зубьев.Звучит просто? На деле понадобится немного сноровки и навыка. Для тех, кто только пытается разобраться в том, как заточить цепь бензопилы напильником есть способ облегчить задачу. Воспользуйтесь дополнительными механическими устройствами: направляющими, шаблонами, оправками и т.д.

Как только все зубья были заточены, пора перейти к коррекции ограничителя глубины плоским напильником. Для удобства выполнения этих работ применяют специальный опиловочный шаблон. Полезный совет! Как убедится в правильности заточки напильником? Воспользуйтесь старым проверенным методом контроля и формирования навыка. Закрасьте режущие кромки, после чего выполните 2-3 движения напильником и посмотрите на результат. Окрашенный материал сточился равномерно? Вы на верном пути!

Полезные советы, как натягивать цепь на электропилу

Установка шины на электропилу На одном конце полотна шины имеется прорезь и два отверстия по сторонам от неё. При установке шины прорезью её надевают на специальную шпильку на корпусе электропилы, а одним из отверстий – на штифт механизма натяжения.

Второе отверстие на полотне служит для передачи смазки из маслоканала в паз шины.

Установка цепи Цепь натягивают на ведущую звездочку, расположенную на корпусе пилы, и на звездочку на конце шины. При установке цепи надо учитывать правильное направление её вращения, которое, обычно, указано на самом изделии.

После установки цепи ведущую звездочку пилы закрывают кожухом, прижимную гайку которого при этом закручивают не до упора, чтобы шина не была зажата полностью.

Натяжение цепи Регулирование натяжения цепи на китайских электропилах осуществляется при помощи специального натяжного винта, головка которого имеет шлиц под отвертку. Расположен он с торца корпуса устройства. Для более сильного натяжения цепи его вращают по часовой стрелке.

Натяжной винт вращают до тех пор, пока не исчезнет провисание цепи. После этого её вручную прокручивают на шине по направлению к корпусу электропилы. Это необходимо для того, чтобы «расправить» зубья цепи в пазе шины.

Если цепь после прокручивания ослабла, то её подтягивают снова.После этого шину берут за её свободный конец, поднимают его вверх до упора и в таком её положении снова устраняют провисание цепи.

На последнем этапе полностью закручивают прижимную гайку на кожухе, закрывающем ведущую звездочку пилы. Шину при этом удерживают в «приподнятом» положении.Правильно натянутая цепь должна свободно выниматься руками из пазов шины с двух её сторон примерно на 3-4мм, а при опускании ложиться обратно в пазы.

Проверка натяжения после работы Когда цепь натянута, то окончательно проверить качество её натяжения можно только после небольшого эксплуатационного тестирования. С этой целью ею делают несколько пробных пропилов.

Нередко после пробных пропилов цепь на шине электропилы ослабевает. Такое случается, когда звенья её были загрязнены, а во время эксплуатации эти загрязнения растворила смазка.

Если такое произошло, то цепь необходимо снова подтянуть, предварительно немного ослабив прижимную гайку на кожухе и подняв свободный конец шины вверх. Электропилу, разумеется, перед этим надо отключить от сети.

По окончании регулировки натяжения цепи всегда проверяют, идет ли она в нужном направлении без напряжения, не перетянута ли она. С этой целью её разблокируют, нажав на кнопку пуска, и толкают за зубья вперед отверткой. Если она немного двигается по инерции, то все нормально.

И последнее. Категорически нельзя регулировать натяжение пильной цепи нагретой или несмазанной, иначе существует риск её разрыва при последующей работе.

Полная видеоверсия рекомендаций по натягиванию пильной цепи на бензо- и электропилу.

Критерии выбора агрегата

При покупке основное внимание уделяется ключевым показателям заточных станков, определяющих степень их технического соответствия запрашиваемым требованиям покупателя:

• мощность двигателя;
• скорость вращения шпинделя;
• комплектация;
• наличие дополнительных принадлежностей.

Мощность и скорость вращения напрямую влияют на производительность станков и обеспечивают обработку большего количества инструмента за единицу времени.

Наличие дополнительных принадлежностей позволит применить агрегат не только для заточки цепей, но и для работы с режущими инструментами кусторезов и другой аналогичной техники. Установка системы охлаждения исключает риск перегрева зуба. Автоматический зажим тисков при шлифовке обеспечит гарантированное качество кромок.

Являясь обладателем бензопил определённого производителя, нужно стремиться приобретать заточные станки этой же марки, так как изготовитель конструирует приборы однозначно для обслуживания своего парка. Так, приспособления для бензопилы Штиль обеспечивают фиксированное положение цепи и двигателя, гарантирующие рекомендуемый угол заточки.

Выбирая станок для заточки, следует обратить внимание на лидеров рынка, гарантирующих постоянное качество выпускаемой продукции:

• Makita.
• Oregon.
• Stihl.
• Sadko.

Некоторые из них предлагают варианты мобильных агрегатов, позволяющих работать не только в стационарных условиях, но и за пределами населённых пунктов. Лишь проанализировав все требования к приобретаемому устройству и предложения на рынке, можно найти оптимальный вариант покупки.

Применение специальных станков

Для тех, кто не просто интересуется вопросом о том, как правильно заточить цепь бензопилы, но и делает это регулярно, да и просто устал работать напильником, следует обратить внимание на универсальные заточные электростанки. Это устройства с предусмотренными настройками, правильно используя которые, вы расположите цепь под необходимым углом, с максимальной точностью и аккуратно подведете точильный диск к каждому зубчику

Также существуют установки, оборудованные автоматическими тисками, которые включаются при приближении диска к кромке режущих элементов. Модели отличаются разнообразием дополнительных функций и цен, поэтому всегда можно выбрать приемлемую для себя.

Почему происходит затупление инструмента

Каждая бензопила обладает определенным периодом стойкости. Так называют время от начала работы новым инструментом, до приведения его в неработоспособное состояние. Разрушение или износ режущего инструмента, предназначенного для работы по дереву, происходит из-за воздействия набора сил, возникающих в процессе резания. Одна из ключевых – это сила трения. Затупление пильной цепи происходит из-за длительной работы, из-за использования бензопилы не по назначению

Размер износа может быть определен как показатель веса, измеряемого в миллиграммах. Износ – это параметр, который показывает изменение характеристики формы и размеров режущего лезвия. Изменение геометрических параметров, которые происходят в ходе резания, и при этом отсутствует линейный износ, называют затуплением. Существуют параметры, на основании которых выносят решение о возможности дальнейшей эксплуатации инструмента

В частности, при обследовании зубьев пильной цепи необходимо обратить внимание на кромки передней и задней поверхности, высоту лезвия, на площадь износа. Если они пребывают в неудовлетворительном состоянии, это значит, пришло время выполнять заточку бензопилы

К признакам того, что пила потеряла остроту можно отнести следующие:

1. Уменьшение размера стружки.
2. Использование большего усилия при выполнении работы.

Рейтинг заточных станков 2022

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика – всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки – он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин – для серийной заточки не подойдет, а 1 – 2 раза в день восстановить зубья цепи – вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

• Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
• Качаем воздух литрами: какой масляный компрессор выбрать

Особенности геометрии

Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:

1. Лопатка.
2. Основное звено.
3. Ограничитель глубины.

При этом лопатка зуба состоит из следующих элементов:

1. Торцевое лезвие.
2. Верхнее лезвие.

Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки.

Зуб цепи бензопилы

Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов.Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол.Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.
