Алюминиевые сплавы

Классификация алюминиевых сплавов

Классификацию алюминиевых сплавов – сплавов алюминия – производят по различным критериям, в том числе:

• по методу обработки – литейные и деформируемые
• по механизму упрочнения – термически упрочняемые и деформационно упрочняемые
• по основным легирующим элементам

Две категории: литейные и деформируемые

Две категории алюминиевых сплавов

• литейные
• деформируемые

Литейный алюминиевый сплав – сплав алюминия, который предназначен в первую очередь для производства отливок.

Деформируемый алюминиевый сплав – сплав алюминия, который предназначен в первую очередь для производства алюминиевых изделий горячей и/или холодной обработкой давлением.

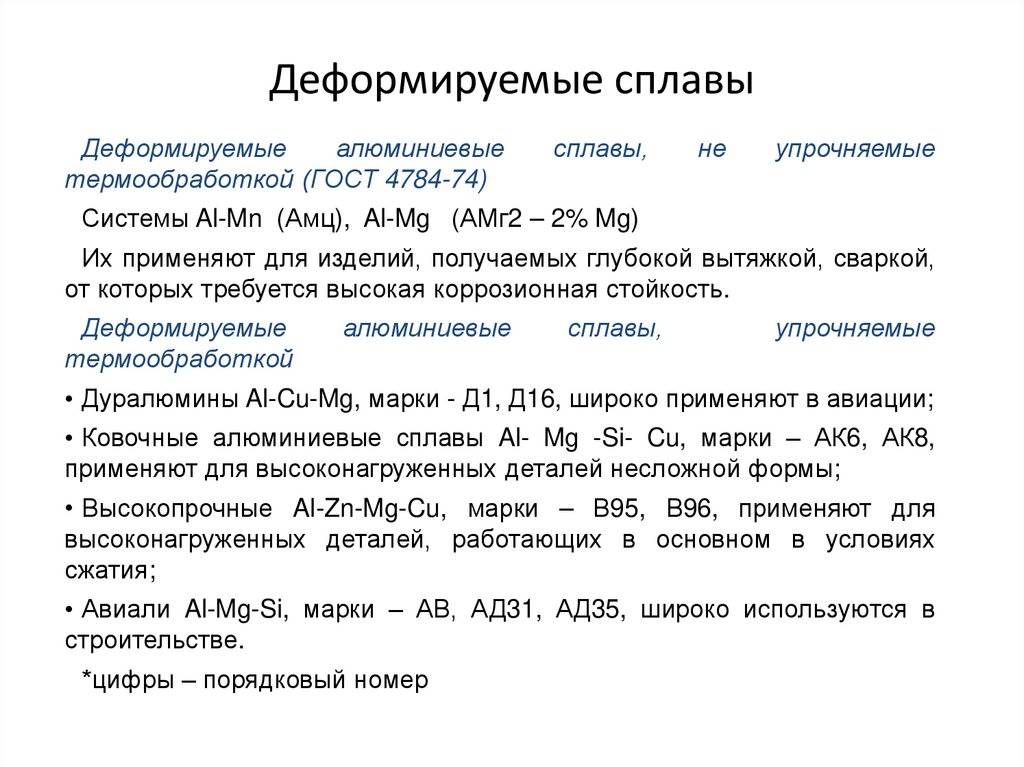

Деформируемые сплавы

Деформируемые алюминиевые сплавы сначала разливают в слитки (круглые или прямоугольные), а потом обрабатывают по различным технологиям обработки давлением – горячей и холодной – до придания им нужной формы:

• прокаткой – для получения листов и фольги;
• прессованием – для получения профилей, труб и прутков;
• формовкой – для получения более сложных форм из катанных или прессованных полуфабрикатов;
• ковкой для получения сложных форм с повышенными механическими свойствами, а также:
• волочением, штамповкой, высадкой, вытяжкой, раскаткой, раздачей, гибкой и т. п.

Популярные деформируемые алюминиевые сплавы серии 6ххх, которые применяют для производства прессованных алюминиевых профилей, представлены ниже на рисунке 7.

Рисунок 7 – Основные алюминиевые сплавы серии 6ххх

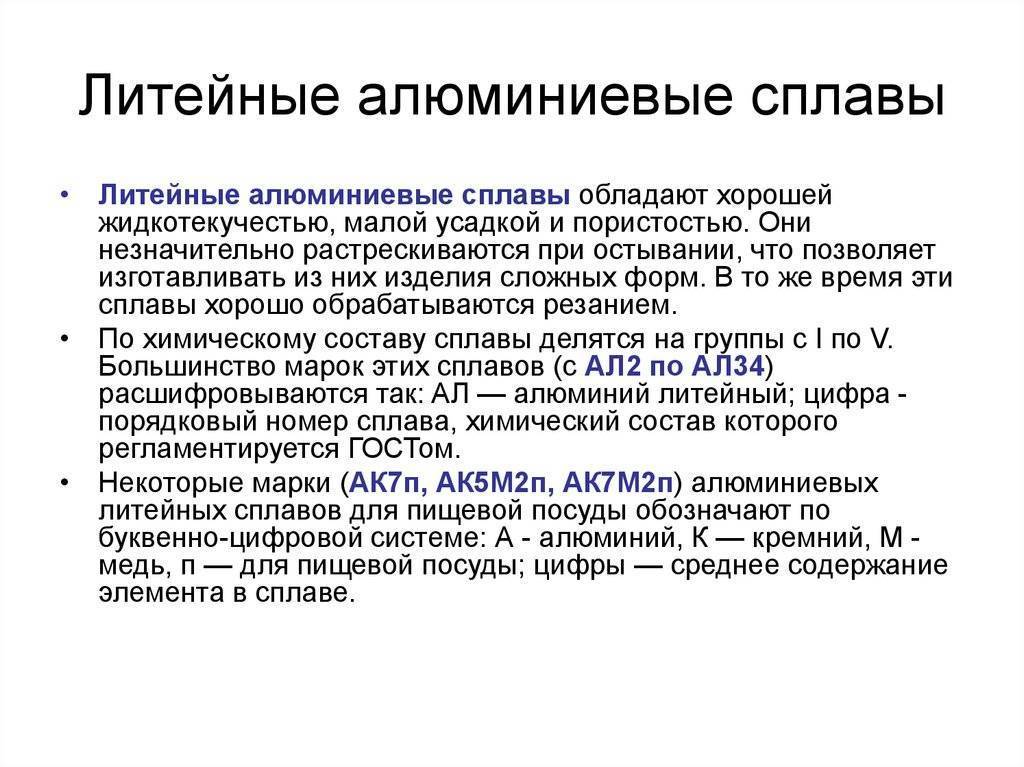

Литейные сплавы

Литейные алюминиевые сплавы в расплавленном состоянии разливают непосредственно в их конечную форму одним из различных методов, таких как, литье в песчаные формы, литье в кокили или литье под давлением. При литье применяют сложные литейные формы. Эти сплавы часто имеют высокое содержание кремния для улучшения их литейных свойств.

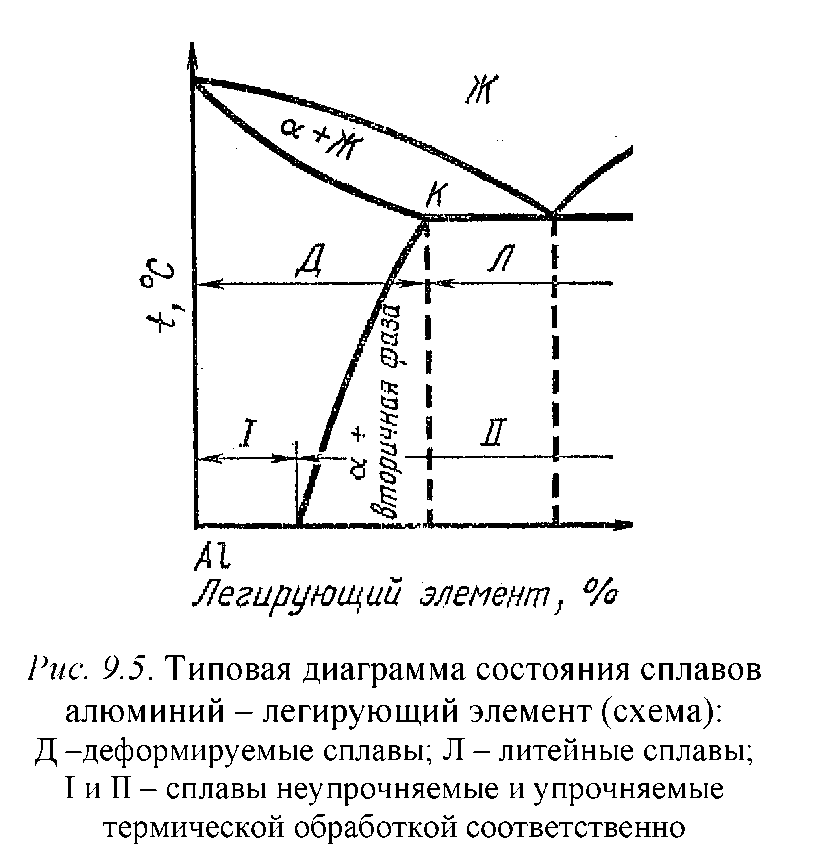

У этих двух категорий алюминиевых сплавов классификация по легирующим сплавам различная: в целом в них добавляются одни и те же легирующие элементы, но в разных количествах.

Прочность и другие механические свойства алюминиевых сплавов, как деформированных, так и литейных, определяются в основном их химическим составом, т. е. содержанием в алюминии легирующих элементов, а также вредных примесей. Однако возможно изменение этих свойств для достижения их оптимального сочетания путем дополнительной обработки сплавов – термической или деформационной, или и той, и другой. В результате этого сплав изменяет свои первоначальные механические свойства и получает свое окончательное состояние, в котором и поставляется заказчику. Упрочняющую термическую обработку применяют как к литейным, так и к деформированным сплавам, Они в этом случае называются сплавами, упрочняемыми термической обработкой.

Два механизма упрочнения

Два класса алюминиевых сплавов:

• термически упрочняемые
• деформационно упрочняемые (нагартовываемые)

Термически упрочняемые сплавы

Термически упрочняемый сплав – сплав, который может быть упрочнен соответствующей термической обработкой (рисунки 2, 3 и 4).

Рисунок 2 – Закалка и упрочнение старением алюминиевых сплавов

Рисунок 3 – Типичное термическое упрочнение старением

Рисунок 4 – Эффект термического упрочнения на механические свойства сплава 7075

Нагартовываемые сплавы

Деформационно упрочняемый сплав (“термически неупрочняемый”, нагартовываемый) – сплав, который упрочняется только путем деформационной обработки (рисунки 5 и 6), а не термической обработкой.

Рисунок 5 – Влияние холодной пластической обработки – нагартовки – на прочность, твердость и пластичность алюминиевых сплавов

Рисунок 6 – Кривые нагартовки (деформационного упрочнения) термически неупрочняемых алюминиевых сплавов

Серии и системы легирования

• Все алюминиевые сплавы – и деформируемые , и литейные – подразделяются на серии по главным легирующим элементам.
• Каждая серия алюминиевых сплавов, деформируемых и литейных, включают одну, две или три различных системы легирования.
• Система легирования может включать только главный легирующий элемент (выделены ниже жирным шрифтом) или еще дополнительно один или более легирующих элементов.

Серии деформируемых сплавов

• 2ххх – Al-Cu, Al-Cu-Mg, Al-Cu-Mg-Si, Al-Cu-Li
• 3xxx – Al-Mn
• 4xxx – Al-Si
• 5xxx – Al-Mg
• 6xxx – Al-Mg-Si
• 7xxx – Al-Zn, Al-Zn-Mg, Al-Zn-Mg-Cu
• 8xxx – Al-Fe, Al-Fe-Ni, Al-Li-Cu-Mg

Серии литейных сплавов

• 2xx – Al-Cu, Al-Cu-Ni-Mg, Al-Cu-Si,
• 3xx – Al-Si-Cu, Al-Si-Cu-Mg, Al-Si-Mg
• 4xx – Al-Si
• 5xx – Al-Mg
• 7xx – Al-Zn
• 8xx – Al-Sn

Характеристики алюминиевых сплавов

Сплавы на основе алюминия могут обладать самыми различными характеристиками, так как при их получении проводится смешивание различных примесей

Именно поэтому рассматривая механические свойства алюминиевых сплавов следует уделить внимание тому, какие именно элементы входят в состав

Для начала отметим классификацию материалов, которые получаются при соединении меди и алюминия. Они делятся на три основные группы:

1. Действующие элементы медь и алюминий.
2. Действующие элементы медь, магний и алюминий.
3. Сочетание меди, алюминия и магния с добавлением легирующих элементов (в основном марганца).

Последняя группа сегодня получила довольно большое распространение, так как температура плавления алюминиевых сплавов, входящих в нее, довольно высока. Сплавы последней группы называют дюралюминием.

Рассматривая дюралюминий уделим внимание нижеприведенным моментам:

1. В состав данного сплава входят железо и кремний. В большинстве случаев подобные легирующие элементы воспринимаются как вещества, ухудшающие эксплуатационные качества. В данном случае железо способствует повышению жаростойкости, а кремний позволяет с высокой эффективностью провести старение.
2. Входящие в состав магний и марганец повышают прочность. За счет их включения в состав стало возможно использовать дюралюминий при производстве обшивочных листов для высокоскоростных поездов и летательных аппаратов или самолетов.

Среди основных особенностей можно отметить нижеприведенные моменты:

1. С увеличением концентрации магния повышается прочность, но уменьшается коррозионная стойкость.
2. Прирост магния на 1% приводит к повышению прочности примерно на 30 000 Па.
3. В большинстве сплавов не более 6% магния. Это связано с тем, что слишком большая концентрация станет причиной покрытия всей поверхности коррозией. Также большая концентрация марганца становится причиной неоднородности структуры, неравномерная нагрузка может стать причиной появления трещины или другой деформации.

Сочетание алюминия с марганцем практически не подвергают термической обработке. Это связано с тем, что даже при соблюдении условий проведения закалки существенно изменить эксплуатационные качества сплава не получится. Плотность алюминиевого сплава может колебаться в достаточно большом диапазоне: от 2 до 4 грамм на кубический сантиметр.

Рассматривая слав, прочность которого имеет рекордные показатели, следует уделить внимание сплаву алюминия с цинком и магнием. При применении современных технологий производства можно добиться качеств, которые будут характерны для титана. Среди особенностей подобного сплава отметим:

Среди особенностей подобного сплава отметим:

1. Термическая обработка становится причиной растворения цинка, за счет чего предел прочности алюминиевого сплава возрастает в несколько раз.
2. Применять подобный материал в электрической промышленности нельзя, так как прохождение электричества становится причиной существенного снижения коррозионной стойкости.
3. Коррозионная стойкость в некоторых случаях повышается путем добавления меди, но все же она становится низкой.

В литейной промышленности весьма большое распространение получили алюминиевые сплавы, которые в своем составе имеют кремний. Тот момент, что при термической обработке кремний отлично растворяется в алюминии, позволяет использовать металл при фасонном или формовочном литье. Получаемые изделия хорошо обрабатываются резанием, а также обладают повышенной плотностью.

Примером можно назвать то, что железо добавляется в состав для упрощения процесса отделения детали от формы. В состав могут добавляться титан, который существенно повышает показатель прочности.

Подводя итоги по характеристикам алюминиевых сплавов можно отметить нижеприведенные моменты:

1. Предел текучести может варьироваться в достаточно большом диапазоне.
2. Температура плавления алюминия может изменяться в зависимости от того, какие применялись легирующие вещества.
3. Прочность материала можно существенно повысить.
4. Некоторые легирующие элементы снижают коррозионную стойкость, улучшая другие эксплуатационные качества. Именно поэтому проводится покрытие поверхности защитными веществами.

Из-за легкости и прочности, а также относительно высокой коррозионной стойкости алюминиевые сплавы получили достаточно широкое применение. Альтернативных материалов, которые обладают подобными свойствами и низкой стоимостью, практически нет.

Деформируемые алюминиевые сплавы

Ковкость чистого алюминия чрезвычайно высока, и даже в холодном состоянии достигает 90…95%. Однако чистых алюминий нельзя использовать в ответственных узлах металлоконструкций и деталях машин. Выход состоит в повышении прочностных показателей сплавов путём их грамотной обработки давлением.

Ковкость алюминиевых сплавов, в сравнении со сталями,  отличается следующими особенностями:

1. Существенной зависимостью от химического состава сплава (например, с ростом процентного содержания меди ковкость резко падает).
2. Пониженной скоростью процессов рекристаллизации (роста зёрен в микроструктуре), что ухудшает деформацию таких сплавов в горячем состоянии.
3. Ковкость сплавов, получаемых одним видом механической обработки, в отличие от другой прессованием, ниже, чем холодно- или горячекатаных.
4. Чувствительностью к основным параметрам режима ковки (интенсивности и частоты ударов ковочного оборудования, температуры нагрева,  и пр.).

Различают следующие подгруппы кованых алюминиевых сплавов (АК), которые обрабатываются в горячем состоянии (от 400…4500С):

• Сплавы отличной ковкости, но не вполне высокой прочности (АК-5, АК-6);
• Сплавы с хорошей ковкостью и повышенной пластичностью (АК-3, АК-7);
• Сплавы с пониженной пластичностью, которые эксплуатируются при высоких температурах (АК-2, АК-4);
• Дюралюмины (Д16, Д20, Д21).

Перечисленные марки алюминиевых деформируемых сплавов включают в себя следующие химические элементы – для сплавов АВ — алюминий, магний и кремний, для сплавов марки ВД — алюминий, медь и магний, для сплавов марок АК – алюминий, медь, железо, никель, магний, кремний, для сплавов марок Д – алюминий, цинк, магний.

При выборе марки деформируемого алюминиевого сплава учитывают также его адгезию к смежному материалу – большинство сплавов имеют склонность к налипанию, что не только ухудшает внешний вид поверхности контакта, но и является основной причиной преждевременного выхода детали или узла из строя. При повышенных температурах эксплуатации узла, который содержит детали из сплавов алюминия, используют 2..5%-ные эмульсии, приготовленные из смазки 59ц. При комнатных температурах эксплуатации вполне эффективна смазка на базе масел типа «Индустриальное-12», с добавлением 2…5% олеиновой кислоты.

Особо следует остановиться на способности алюминиевых сплавов к сварке. Она возможна только в среде инертных газов (например, аргона), но зато прочность сварного шва по такой технологии ничуть не уступает прочности основного материала.

Разнообразие марок алюминиевых сплавов даёт возможность конструктору выбрать оптимальную марку материала, которая бы в полной мере удовлетворила все эксплуатационные запросы. Высокая работоспособность большинства алюминиевых сплавов сохраняется в диапазоне температур 80…1200С, а прочность некоторых дюралюминов не уступает прочности нелегированных сталей.

Серии: по главным легирующим элементам

Серии – это группы сплавов, деформируемых и литейных, которые объединяются по главным легирующим элементам. На этом разделении основана широко признанная в мире американская система обозначений алюминиевых сплавов.

Деформируемые сплавы и их обозначения

Международная система обозначений деформируемых сплавов основана на американской системе обозначений, которая была разработана еще в 1950-е годы.

Эта система применяет обозначения, которые состоят из четырех цифр. Цифры на месте знаков «х» применяют для подразделения сплавов внутри серии.

• 1ххх – Технически чистый алюминий с контролируемым химическим составом. Например, алюминий 1050.
• 2ххх – Главным легирующим элементом является медь, хотя другие элементы, такие как магний, также могут присутствовать. Широко применяются в самолетостроении, благодаря их высокой прочности (предел текучести до 455 МПа). Примеры – 2014 и 2024.
• 3ххх – Марганец, является главным легирующим элементом. Применяются как сплавы общего назначения для строительства и различной потребительской продукции, в том числе алюминиевых банок для прохладительных напитков и пива. Пример – 3105.
• 4ххх – Главным легирующим элементом является кремний. Применяются в сварочных прутках и проволоке, а также листов для пайки.
• 5ххх – Главным легирующим элементом является магний. Применяется в корпусах судов, трапах и других изделиях, которые подвержены воздействию морской атмосферы. Пример – 5252.
• 6ххх – Главными легирующими элементами являются магний и кремний. Обычно применяются для строительных профилей и деталей автомобилей. Примеры – 6060 и 6063.
• 7ххх – Главным легирующим элементом является цинк, хотя другие элементы, такие как медь, магний, хром и цирконий, также могут присутствовать. Применяются в несущих элементах самолетов и других высокопрочных конструкциях и изделиях. К этой серии относятся самые прочные алюминиевые сплавы с пределом текучести более 500 МПа. Пример – 7075.
• 8ххх – Различные главные легирующие элементы. Сплавы серии 8ххх могут содержать заметные количества олова, лития и/или железа.
• 9ххх: Зарезервировано для будущих применений.

Деформируемые сплавы, которые являются термически упрочняемыми, включают сплавы серий 2xxx, 6xxx, 7xxx и некоторые сплавы серии 8xxx. Различные комбинации легирующих элементов и механизмы упрочнения, которые применяются для деформируемых сплавов, показаны в таблице 1.

Таблица 1 – Классификация деформируемых алюминиевых сплавов
по механизму их упрочнения

Уровни прочности, которые достигаются в различных классах деформируемых сплавов, показаны в таблице 2.

Таблица 2 – Уровни прочности различных деформируемых алюминиевых сплавов

Литейные сплавы и их обозначения

Для литейных сплавов применяется система обозначений из трех цифр, за которыми следует своего рода «десятичная дробь». Десятичная дробь .0 во всех случаях относится к пределам литейных сплавов. Десятичные дроби .1 и .2 относятся к химическому составу готовых слитков.

• 1хх.х – Технически чистый алюминий с контролируемым химическим составом, в том числе по примесям. Применяется для изготовления роторов электродвигателей.
• 2хх.х – Главным легирующим элементом является медь. Другие легирующие элементы также могут присутствовать.
• 3хх.х – Главным легирующим элементом является кремний. Дополнительными легирующими элементами могут быть медь и магний. Сплавы серии 3хх.х составляют около 90 % всех фасонных алюминиевых отливок.
• 4хх.х – Главным легирующим элементом является кремний.
• 5хх.х – Главным легирующим элементом является магний.
• 6хх.х – Не применяется.
• 7хх.х – Главным легирующим элементом является цинк. Дополнительными легирующими элементами являются медь и магний.
• 8хх.х – Главным легирующим элементом является олово.
• 9хх.х – Не применяется.

К термически упрочняемым сплавам относятся литейные сплавы серий 2хх, 3хх и 7хх.

Уровни прочности, которые достигаются в различных классах литейных сплавов, показаны в таблице 3.

Таблица 3 – Уровни прочности различных литейных сплавов

Сферы применения алюминиевых сплавов

Сферы применения алюминия и его сплавов:

1. Столовые приборы. Посуда из алюминия, вилки, ложки и емкости для хранения жидкостей популярны до сих пор.
2. Пищевая промышленность. Этот металл используется в качестве добавки к пище. Его обозначение в составе продуктов — E Он является пищевой добавкой с помощью которой красят кондитерские изделия или защищают продукты от плесени.
3. Ракетостроение. Алюминий используется при изготовлении топлива для запуска ракет.
4. Военная промышленность. Приемлемая цена и малая удельная масса сделала этот металл популярным при производстве деталей для стрелкового оружия.
5. Стекловарение. Этот материал используется при изготовлении зеркал. Связано это с его высоким коэффициентом отражения.
6. Ювелирные изделия. Раньше украшения из алюминия были очень популярны. Однако постепенно его вытеснило серебро и золото.

Нельзя забывать про небольшую удельную массу материала. Алюминий считается одним из самых лёгких видов металла. Благодаря этому он используется для изготовления корпусов для самолётов и машин. Углубляясь в эту тему, можно сказать о том, что весь самолёт состоит минимум на 50% из этого металла.

Также этот металл содержится в организме человека. Если этого компонента не хватает, замедляются процессы роста и регенерации тканей. Человек чувствует усталость, могут появляться мышечные боли и повышенная сонливость. Однако чаще возникают ситуации, когда этого компонента больше нормы в организме. Из-за этого человек становится раздражительным и нервным. В случае переизбытка требуется отказаться от косметики с добавлением алюминия и медицинских препаратов с его содержанием в составе.

Смеси с алюминием распространены в разных сферах промышленности. Связано это с тем, что этот металл входит в топ-5 самых распространённых в мире. В природе он содержится в различных рудах. На производстве слабые показатели этого металла увеличиваются с помощью добавления других компонентов. Так можно поднять устойчивость к коррозийным процессам, прочность, температуру плавления.

Маркировка алюминия и алюминиевых сплавов

Чистый алюминий маркируется в зависимости от содержания в нем примесей, различается;

• А999 — алюминий особой чистоты;
• А995, А99, А97, А95 — алюминий высокой чистоты;
• А85, А8, … — алюминий технической чистоты.

        Алюминий особой чистоты применяется в производстве полупроводниковых приборов и для исследовательской работы.

        Алюминий высокой чистоты применяется для плакирования деталей электро- и радиооборудования.

        Алюминий технической чистоты используется для приготовления алюминиевых сплавов, изготовления проводов, прокладок

      Технический  алюминий  обозначается    буквами  АД   (алюминий деформируемый), в случае использования более чистого алюминия ставится цифра  1. Сочетание букв АМ_г и АМ_ц означает сплав алюминия (А) с магнием (M_г) и марганцем (М_ц). У сплавов алюминия с магнием цифра показывает процентное содержание магния. Так, например, сплавы марок АМ_гЗ, АМ_г5, АМ_г6 содержат соответственно 3, 5 и 6% магния.

Сплавы в виде полуфабриката обозначаются буквами, которые ставятся после маркировки сплава: А — означает, что сплав повышенного качества, из лучшего алюминия; М — мягкий, отожженный; П — полунагартованный (степень обжатия 40%): Н — нагартованный (степень обжатия 80%). Так, отожженные сплавы обозначаются АДМ, АМцАМ, полунагартованные — АМгАП и нагартованиые — АД1Н. АМгЗН.

       Дюралюминий обозначают буквой Д и цифрой, показывающей условный номер сплава, например сплав Д1, Д16, Д18, Д20. Некоторые сплавы, разработанные и последнее время, с маркировкой В65 ВД17 (дюралюминий, покрытый тонким слоем чистого алюминия для придания сплаву коррозионной стойкости) называют алькледом (Альклед это термин, торговая марка)

       Высокопрочный сплав алюминия с цинком и магнием обозначается В94, В95, В96 (вторая цифра указывает номер сплава).

       Состояние полуфабрикатов высокопрочных сплавов и характер плакировки также имеют буквенно-цифровую маркировку: М— мягкий, отожженный; Т— термически обработанный, закаленный и естественно состаренный. T1- термически обработанный, закаленный и искусственно состаренный; Н — нагартованный (нагартовка листов дюралюминия около 5—7%, а сплавов В95—3%); H1—усиленно нагартованный (нагартовка листов около 20%); В — повышенное качество выкатки закаленных и состаренных листов; О — повышенное качество выкатки отожженных листов; Б — листы без плакировки или с технологической плакировкой; УП — утолщенная плакировка (8% на сторону); ГК — горячекатаные листы, плиты; ТПП — закаленные и состаренные профили повышенной прочности (для Д16).

        Геометрическая маркировка. В конце маркировки для листового материала указывается его толщина в миллиметрах, а для профилей — условное цифровое обозначение формы сечения и размеров. Например, маркировка Д16АТНВЛ2,5 означает, что плакированный листовой дюралюминий Д16 — повышенного качества, термически обработан, нагартован и имеет повышенное качество выкатки. Толщина листа 2,5 мм.

       Заклепочные сплавы. Сплавы, идущие на изготовление заклепок, имеют в маркировке букву П (сплав для проволоки), например ДЗП, Д16П.

       Алюминиевые сплавы для ковки и горячей штамповки обозначаются буквами АК (алюминиевые ковочные) и цифрой — условным номером сплава, например сплавы АК4, АК4-1, АК6, АК6-1, АК8. Дополнительная цифра -1  показывает, что сплав является близкой модификацией сплава без цифры.

        Разработанные в последнее время ковочные сплавы имеют нестандартную маркировку, например сплав Д20.

       Литейные алюминиевые сплавы обозначаются буквами АЛ (алюминиевые литейные) и цифрой, показывающей условный номер сплава, например сплав АЛ2, АЛ4. АЛ9 и т. д. Исключение составляют новые марки литейных сплавов ВИ-11-3, В300, В14-А.

        Силумины. В зависимости от состава все алюминиевые литейные сплавы делятся на силумины, представляющие собой сплавы алюминия и кремния (АЛ2. АЛ4, АЛ9), и легированные силумины — сплавы алюминия и кремния с добавкой меди (АЛЗ, АЛ5. АЛ9) или магния (АЛ 13, ВИ-11-3). Применяются также альтмаг — сплав алюминия и магния (АЛ8)—и сплавы алюминия с медью (АЛ7, АЛ 19).

       Режимы термообработки. Для литейных алюминиевых и магниевых сплавов применяют следующие обозначения режимов термической обработки: T1— старение; Т2 — отжиг; Т4 — закалка; Т5 — закалка и частичное старение; Т6 —закалка и полное старение до наибольшей твердости; Т7 — закалка и стабилизирующий отпуск; Т8 — закалка и смягчающий отпуск. Например, обозначение АЛ4Т6 показывает, Что сплав АЛ4 подвергается термической обработке по режиму Т6, состоящему из закалки и полного старения.

Виды и свойства алюминиевых сплавов

Алюминиево-магниевые сплавы

Эти пластичные сплавы обладают хорошей свариваемостью, коррозийной стойкостью и высоким уровнем усталостной прочности.

В алюминиево-магниевых сплавах содержится до 6% магния. Чем выше его содержание, тем прочнее сплав. Повышение концентрации магния на каждый процент увеличивает предел прочности примерно на 30 МПа, а предел текучести — примерно на 20 МПа. При подобных условиях уменьшается относительное удлинение, но незначительно, оставаясь в пределах 30–35%. Однако при содержании магния свыше 6% механическая структура сплава в нагартованном состоянии приобретает нестабильных характер, ухудшается коррозийная стойкость.

Для улучшения прочности в сплавы добавляют хром, марганец, титан, кремний или ванадий. Примеси меди и железа, напротив, негативно влияют на сплавы этого вида — снижают свариваемость и коррозионную стойкость.

Алюминиево-марганцевые сплавы

Это прочные и пластичные сплавы, которые обладают высоким уровнем коррозионной стойкости и хорошей свариваемостью.

Для получения мелкозернистой структуры сплавы этого вида легируют титаном, а для сохранения стабильности в нагартованном состоянии добавляют марганец. Основные примеси в сплавах вида Al-Mn — железо и кремний.

Сплавы алюминий-медь-кремний

Сплавы этого вида также называют алькусинами. Из-за высоких технических свойств их используют во втулочных подшипниках, а также при изготовлении блоков цилиндров. Обладают высокой твердостью поверхности, поэтому плохо прирабатываются.

Алюминиево-медные сплавы

Механические свойства сплавов этого вида в термоупрочненном состоянии порой превышают даже механические свойства некоторых низкоуглеродистых сталей. Их главный недостаток — невысокая коррозионная стойкость, потому эти сплавы обрабатывают поверхностными защитными покрытиями.

Алюминиево-медные сплавы легируют марганцем, кремнием, железом и магнием. Последний оказывает наибольшее влияние на свойства сплава: легирование магнием значительно повышает предел текучести и прочности. Добавление железа и никеля в сплав повышает его жаропрочность, кремния — способность к искусственному старению.

Алюминий-кремниевые сплавы

Сплавы этого вида иначе называют силуминами. Некоторые из них модифицируют добавками натрия или лития: наличие буквально 0,05% лития или 0,1% натрия увеличивает содержание кремния в эвтектическом сплаве с 12% до 14%. Сплавы применяются для декоративного литья, изготовления корпусов механизмов и элементов бытовых приборов, поскольку обладают хорошими литейными свойствами.

Сплавы алюминий-цинк-магний

Прочные и хорошо обрабатываемые. Типичный пример высокопрочного сплава этого вида — В95. Подобная прочность объясняется высокой растворимостью цинка и магния при температуре плавления до 70% и до 17,4% соответственно. При охлаждении растворимость элементов заметно снижается.

Основной недостаток этих сплавов — низкую коррозионную стойкость во время механического напряжения — исправляет легирование медью.

Авиаль

Авиаль — группа сплавов системы алюминий-магний-кремний с незначительными добавлениями иных элементов (Mn, Cr, Cu). Название образовано от сокращения словосочетания «авиационный алюминий».

Применять авиаль стали после открытия Д. Хансоном и М. Гейлером эффекта искусственного состаривания и термического упрочнения этой группы сплавов за счет выделения Mg2Si.

Эти сплавы отличаются высокой пластичностью и удовлетворительной коррозионной стойкостью. Из авиаля изготавливают кованые и штампованные детали сложной формы. Например, лонжероны лопастей винтов вертолетов. Для повышения коррозионной стойкости содержание меди иногда снижают до 0,1%.

Также сплав активно используют для замены нержавеющей стали в корпусах мобильных телефонов.
