Устройство гидравлического домкрата и принцип его работы

Советы по замене жидкости и эксплуатации устройства

Как вы убедились, ремонт домкратов своими руками – работа достаточно простая. Однако, конечно, не хочется доводить до ремонтных работ, ведь это требует и времени, и сил на осуществление. Именно потому мы составили для вас подборку рекомендаций от специалистов. Если вы будете соблюдать их, то эксплуатация вашего домкрата станет намного проще, да и ремонт можно «отодвинуть» подальше.

Рекомендации:

Чтобы работы по смене масла прошли качественно и правильно, обязательно нужно снять любые нагрузки, а само устройство можно начать эксплуатировать только после того, как вы полностью закончите все работы и соберете домкрат;
Заменять «топливо» желательно дважды в год, а если вы используете домкрат постоянно, то – минимум раз в месяц нужно осуществлять эти работы, при этом нужно обязательно промывать весь механизм каждый раз;
Масло можно подобрать любое, однако если собираетесь использовать устройство в зимнее время года, обязательно применяйте синтетический раствор. Это позволит механизму всегда быть в «полной боевой готовности» к работе;
Независимо от того, какое время года на улице, будет лучше, если инструмент вы сможете хранить в сухом и теплом месте, в обратном случае масло может просто замерзнуть;
Если необходимо проводить работы в зимнее время года, помните, что слишком долгая работа на морозе может привести к поломке устройства, а потому эксплуатация домкрата возможна в самых крайних случаях и в течение короткого времени.

Если вы будете работать такими методами, то сможете существенно продлить срок службы домкрата. А дорогостоящий ремонт, который может обойтись вам в значительную сумму, можно «отложить» на неопределенный срок, что не может не радовать!

Принцип работы гидравлического домкрата

Конструкция домкрата гидравлического

Как только подъемник с транспортным средством или другим грузом достигает необходимой высоты, процесс подъема необходимо немедленно остановить. Если систему необходимо опустить, переключатель подъемника следует медленно повернуть в направлении, противоположном движению.по часовой стрелке. Основным рабочим элементом подъемной конструкции является специальный рычаг, с помощью которого перекачивается рабочая жидкость. Во время перекачивания масло воздействует на поршень, благодаря чему груз поднимается. Возврат распыляемой жидкости полностью исключен, так как этому препятствуют элементы, представленные всасывающим и сливным клапанами.

Несущая конструкция домкрата для бутылок представляет собой корпус, который обычно изготавливается из твердой стали, чугуна или других металлов. Помимо поднимаемого груза, корпус служит также направляющей для штока поршня и емкостью для распыляемой жидкости. Конструкция домкрата следующая:

Как правильно заменить жидкость в гидравлическом устройстве

Для прокачки гидродомкрата следует обзавестись такими необходимыми инструментами и материалами, как набор отверток, гаечные ключи, специальная промывочная жидкость и качественное масло.

Последовательность замены жидкости:

Первым делом нужно открутить заливочную пробку и слить старую рабочую жидкость. Промывать гидродомкрат следует для того, чтобы очистить гидравлическое приспособление от попавшей в него грязи (в некоторых случаях такую процедуру проделывают 2-3 раза).
Предварительно перед процедурой промывания рекомендуется подготовить емкость, в которую будет сливаться жидкость. После промывания механизма устройство заполняют маслом. В процессе наполнения механизма оно находится очень низко, что позволяет достичь максимального уровня заливки. Опытные автомобилисты рекомендуют слегка опустить шток подъемника, переключив специальный винт («голову» устройства) в положение «слив».
После того как будет залита функциональная жидкость, необходимо провести первую прокачку устройства, в процессе которой может понадобиться дополнительная заливка. Прокачивать и доливать масло нужно до тех пор, пока уровень опускания жидкости не достигнет максимальной отметки. Такую процедуру может выполнить даже неопытный водитель, поскольку здесь не требуется прилагать особых усилий.

Вам это будет интересно Какие домкраты лучше для легковых автомобилей: подбор по параметрам

Прокачка гидравлического домкрата в домашних условиях

Перед прокачкой гидравлического приспособления следует со всей ответственностью отнестись к выбору качественного масла.

К примеру, в зимнее время года рекомендуется отдавать предпочтение специальному морозостойкому синтетическому маслу. Оно соответствует техническим требованиям, которые могут быть предъявлены подъемником в процессе эксплуатации зимой.

Как прокачать гидравлический домкрат подкатной самому?

Очистив систему, приступаем к процедуре заливки масла. Перед началом не забудьте полностью слить очищающую жидкость. Прокачка это и есть заливание масла. Нужно столько жидкости, чтобы он мог поднять определенный груз на определенную высоту.

Алгоритм заливки:

Отверстие слива оставить открытым
Налить масло, поработать рычагом, пока шток немного не поднимется
Подливать и работать рычагом пока шток не поднимется до верхнего значения
Открыть запорный клапан, шток вернется в исходное состояние избыточная жидкость выльется из отверстия
Отверстие слива, закрыть. Протереть домкрат. Все готово.

Не забывайте следить за количеством масла. Проверяйте резиновые уплотнители, время от времени их рекомендуется менять. Если на домкрате есть подтеки, значит уплотнители стоит заменить.

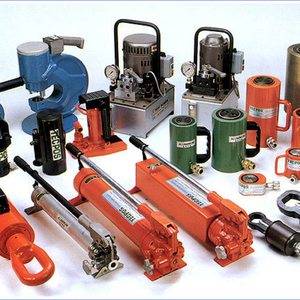

Виды гидравлических домкратов

Сегодня рынок инструментов предлагает большой выбор подъемных устройств гидравлического типа. У каждого из них имеются свои свойства и особенности, с которыми желательно предварительно ознакомиться перед выбором этого подъемного устройства:

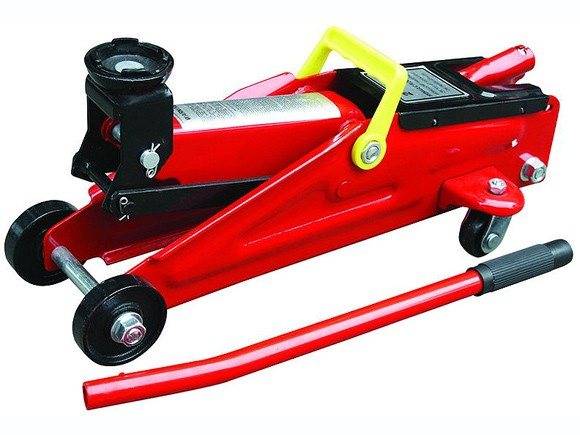

Подкатный гидродомкрат. Визуально напоминает обычную тележку с ручкой, подкатываемую под определенный тяжелый предмет. Управление этим агрегатом производится вручную ручкой, с помощью которой перемещается и грузовая тележка с домкратом. Среди гидравлических подкатных механизмов, очень с хорошей стороны показал себя 3-тонный домкрат Матрикс, он широко используется в автомобильных мастерских и складских помещениях. Но для его использования требуется довольно твердая и ровная площадка. Подкатная гидравлическая тележка часто изготавливается своими силами.
Гибридные гидроподъемники. В этой конструкции совмещены подкатный и бутылочный типы домкратов. Управляется с помощью ножной педали либо рычагом. Гибридный подъемник широко прижился в автомастерских.
Ромбовый гидроподъемник имеет грузоподъемность около 2 т. он так же как и гибридный, широко востребован в автосервисе. Его конструкция состоит из двух жестких рамок, которые соединяются между собой с помощью шарниров. При работе рамки поднимаются и образуют конструкцию ромбовидной формы — отсюда и пошло его название.

Типы приводов гидродомкратов могут быть механическими или электрическими. При ручном приводе перекачивание жидкости из резервной емкости в рабочую, производится механическим рычагом, при электрическом приводе, естественно, за счет электронасоса.

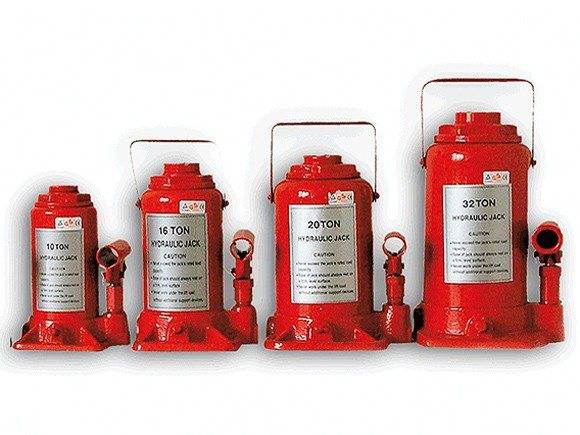

Гидроподъемник бутылочного типа

Это самый распространенный инструмент для подъема тяжелых грузов, при этом конструктивное устройство домкрата является самым простым, но это не затрудняет делать им подъем веса более 100 т.

Инструмент имеет большое опорное основание и довольно компактный корпус. Бутылочный гидродомкрат может быть двух модификаций — с одним подъемным штоком или с двумя.

Подъемники с одним штоком используются при строительно-монтажных работах, вагоноремонтных и автомобильных мастерских, а также в других промышленных сферах, где может потребоваться вертикальный подъем грузов. Инструмент с двумя штоками является универсальным и может использоваться как для поднятия груза в вертикальном направлении, так и для горизонтальных работ.

Воздушные пузырьки и устранение этой неисправности

Что касается эффективности эксплуатации гидравлического подкатного домкрата, то она в большинстве случаев снижается из-за того, что в главном цилиндре скапливаются воздушные пузырьки. Образование пузырей может быть спровоцировано недостаточным количеством жидкости в рабочей полости.

Перед проведением ремонтных работ в таких случаях нужно первым делом открутить пробку в масляном баке и снять перепускной тумблер, после чего можно приступать к прокачке насоса механизма. Это необходимо для того, чтобы пузыри воздуха переместились из полости в сосуд для жидкости. После процедуры прокачки крышку бачка и перепускной клапан закрывают, если все операции были выполнены правильно, функционирование домкрата будет проходить в нормальном режиме.

Обратите внимание!
Если после прокачивания в рабочей жидкости были выявлены остатки воздуха, рекомендуется прибегнуть к повторному проведению процедуры. Опытные специалисты рекомендуют использовать еще один распространенный метод для того, чтобы удалять воздушные пузырьки из домкрата

Для этого запорная игла должна быть откручена не более чем на 2 оборота, а с помощью руки осуществлен подъем плунжера до крайней точки. После поднятия тумблера через определенный промежуток времени он вернется в крайнее нижнее положение. Стоит заметить, что к проведению процедуры зачастую нужно прибегать 2-3 раза, а для того чтобы в рабочей системе подъемника не скапливался воздух, в процессе его использования необходимо контролировать объемы рабочей жидкости. В случае, если масла будет недостаточно, его следует доливать, следя при этом за качеством, а также вовремя менять манжеты для подкатного домкрата

Опытные специалисты рекомендуют использовать еще один распространенный метод для того, чтобы удалять воздушные пузырьки из домкрата. Для этого запорная игла должна быть откручена не более чем на 2 оборота, а с помощью руки осуществлен подъем плунжера до крайней точки. После поднятия тумблера через определенный промежуток времени он вернется в крайнее нижнее положение. Стоит заметить, что к проведению процедуры зачастую нужно прибегать 2-3 раза, а для того чтобы в рабочей системе подъемника не скапливался воздух, в процессе его использования необходимо контролировать объемы рабочей жидкости. В случае, если масла будет недостаточно, его следует доливать, следя при этом за качеством, а также вовремя менять манжеты для подкатного домкрата.

Чтобы предотвратить нежелательные поломки китайских гидравлических подъемных механизмов, при их интенсивном использовании обязательно нужно заменять рабочую жидкость и задаться вопросом, почему подкатной домкрат не поднимает под нагрузкой. Стоит помнить, что при падении уровня масла его следует доливать, после чего прокачивать всю конструкцию. Перед тем как приступать к проведению ремонтных работ, нужно обязательно изучить рекомендации производителя, которые указаны в техническом паспорте, приложенном к домкрату. В противном случае, если проигнорировать все рекомендации, можно спровоцировать преждевременную поломку инструмента без возможности дальнейшего его восстановления.

Классификация и сравнительные моменты

Бутылочные устройства

Домкраты подобного типа имеют довольно простую конструкцию. Можно сказать, что она является самой примитивной среди всех встречающихся сегодня приборов. Гидравлические бутылочные домкраты активно применяются во многих сферах человеческой деятельности, что можно объяснить их высокой грузоподъемностью. С их помощью можно поднимать грузы весом от 2 до 100 тонн.

Вертикальные версии обладают высокими прочностными характеристиками и предусматривают возможность использования широкой опоры для выполнения тех или иных операций. Наибольшее распространение они получили в сфере обслуживания грузовых автомобилей, где с их помощью осуществляют подъем грузовиков или автобусов.

Подкатные механизмы

Эта группа подъемных механизмов также является одной из самых востребованных. Чаще всего их используют в автомобильном деле. В конструкции этих устройств ось цилиндра размещена не в вертикальной плоскости, а соединяется напрямую с рычагом домкрата. Эти устройства обязательно оснащаются колёсами, которые позволяют их перемещать на любой поверхности.

Подъемные механизмы подобного типа отличаются высокими показателями грузоподъемности. Ещё они очень удобны в использовании. Работают они по тому же принципу, что и все прочие домкраты. По своему конструкционному исполнению подкатные гидравлические домкраты почти не отличаются от бутылочных аналогов.

Гидравлические гибриды

Эти версии домкратов получили наибольшее распространение в сфере сервисного обслуживания автомобилей, где с их помощью выполняют ремонтные работы различной степени сложности и с самыми разными автомобилями. Из особенностей этих устройств следует выделить наличие двух рабочих площадок. Они приносят пользу, когда необходимо поднять легковой автомобиль, а затем какую-нибудь газель.

Это прекрасный выбор для профессионалов. Такие модели сочетают в себе возможности бутылочного и подкатного домкрата. Благодаря тому, что их возможности смогли воплотиться в одном многофункциональном устройстве, у покупателей появляется возможность приобрести незаменимого помощника и немало на этом сэкономить. Эти устройства столь же просты в обращении, как и все остальные: для приведения их в действие можно использовать ручной рычаг или ножную педаль.

Зацепные домкраты

Чаще всего к этим механизмам прибегают в тех случаях, когда требуется небольшое подхватное усилие. Они отлично подходят для подъёма какого-либо оборудования. Также их можно использовать и в процессе сборки сложных механизмов, где необходима небольшая высота подхвата.

Ромбовые устройства

Подъемные механизмы подобного типа наиболее востребованы среди автолюбителей, которым требуется устройство для подъёма своего транспортного средства. Эти механизмы отличаются высокой надежностью. По своему исполнению они в точности выглядят как ромбовые винтовые домкраты. Иметь такого помощника в гараже будет рад каждый автолюбитель. В конструкции этих устройств функции несущих элементов выполняют четыре рычага.

Преимущества и недостатки гидравлических домкратов

Невозможно правильно выбрать домкрат, не ознакомившись прежде с их достоинствами и недостатками. К достоинствам можно отнести:

Эти подъемные механизмы отличаются неприхотливостью в обращении. Обладая достаточно высокой мощностью подъема, они могут помочь решить возникшие задачи почти в любых, даже экстремальных, условиях.
Функцию рабочего элемента выполняет несжимаемая жидкость. Благодаря ей можно плавно поднимать любое устройство, расположенное на домкрате, а также опускать его столь же аккуратно.
Устройства отличаются высокой грузоподъемностью, обеспечивая высокий коэффициент полезного действия. Есть модели, у которых он составляет 80%.

При всей своей универсальности эти механизмы обладают и определенными недостатками:

Если транспортное средство находится слишком низко, то, даже используя самый современный домкрат, поднять его не получится из-за невозможности подсунуть устройство под автомобиль. Для использования таких устройств необходима достаточно высокая начальная высота подъема.
Определенные сложности возникают и с регулировкой высоты опускания. Объясняется это тем, что в каждой модели механизм регулировки может иметь разное исполнение.
Иногда некоторые рабочие узлы выходят из строя. Чтобы этого избежать, необходимо постоянно следить за уровнем масла, а также осматривать сальники и клапаны на предмет присутствия протечек. При обнаружении последних их нужно сразу же устранять. Если этого не сделать, то дальнейшее использование устройства может быть небезопасным.

Необходимость подъема грузов возникает в самых разных сферах человеческой деятельности. Для оперативного и безопасного решения этой задачи необходимо использовать специальное устройство, которым на сегодняшний день является гидравлический домкрат. Это проверенное временем приспособление, которое обладает высокой грузоподъемностью и отличается универсальностью использования. Чаще всего домкраты применяют автомобилисты, когда им нужно поднять свое транспортное средство на высоту для выполнения определенных операций.

Однако, помимо этого, домкраты можно использовать и для выполнения других работ, например, запрессовки, гибки и др. Актуальным для большинства пользователей достоинством является то, что они очень просты в обращении. Поднять груз на необходимую высоту можно с помощью ноги или руки. Простой является и операция по опусканию поднятого груза. Поэтому нет ничего удивительного в том, что гидравлические домкраты активно используются не только специалистами, но и простыми обывателями.

ПОДКАТНЫЕ ГИДРАВЛИЧЕСКИЕ ДОМКРАТЫ

Представляют из себя низкий корпус на колесиках, из которого гидроцилиндром поднимается рычаг с подъемной пятой. Удобству работы способствуют съемные площадки, изменяющие высоты подхвата и подъема. В компактных моделях рукоятка делается складной и не является многофункциональной. Подкатные гидравлические домкраты можно разделить на три группы.

ДЛЯ ЛИЧНОГО ИСПОЛЬЗОВАНИЯ

Их грузоподъемность — до 3 т. (+) Быстрота подъема, большой рабочий ход. (-) Хрупкость конструкции.

ДЛЯ АВТОСЕРВИСОВ И ШИНОМОНТАЖНЫХ МАСТЕРСКИХ

Имеют грузоподъемность до 4 т. Могут иметь педаль предварительного подъема для быстрого получения нужной высоты подхвата. (+) Жесткость конструкции, хорошая устойчивость, быстрота подъема, большой рабочий ход. (-) Возможность работы только на ровном и твердом покрытии.

ДЛЯ ОБСЛУЖИВАНИЯ ТЯЖЕЛЫХ АВТОМОБИЛЕЙ И СПЕЦАВТОТЕХНИКИ (ИНКАССАЦИЯ, АВТОПОГРУЗЧИКИ И Т.П.)

Имеют грузоподъемность от 2 до 20 т.

Также могут снабжаться педалью предварительного подъема и допускают использование дополнительных приспособлений, например раздвижной траверсы для поднятия стороны автомобиля. У некоторых моделей с помощью приводной рукоятки можно поднимать или опускать груз, а также перевозить домкрат.

(+) Жесткость конструкции, хорошая устойчивость, высота подъема при использовании дополнительных приспособлений может доходить до 1 м. (-) Большой вес (от 60 до 225 кг), затруднена оперативная подготовка домкрата к работе.

Виды гидравлических домкратов

Устройство бутылочного типа. Самый распространенный и в то же время самый простой по конструкции тип гидравлического домкрата. Подъемники бутылочного типа могут поднимать до 100 тонн, имеют внушительную опорную поверхность и компактный корпус. Их широко используют для работы в автомастерских. Бутылочный подъемник выпускается в двух модификациях — однобалочный и двухбалочный. Первые из них просты по конструкции и используются при строительстве, ремонте железнодорожных вагонов, производстве гибочных и отрезных устройств. Двухзвенный механизм может работать в вертикальном и горизонтальном положении.

Намотка. Подкатоподобное устройство снаружи напоминает тележку, которая движется под поднимаемым грузом. Он управляется ручным рычагом, а регулировка осуществляется масляными клапанами. Идеально подходит для одностороннего подъема, подходит для использования при смене колес на автомобиле. Однако для этого требуется твердая, ровная поверхность. Он может быть самодельным.
Гибридный. Он объединяет в себе домкрат для бутылок и мобильный гидравлический домкрат, широко применяемый в автомастерских. Управление осуществляется с помощью рычагов и ножных педалей.
Ромб. Незаменим для автомастерских. Его несущие конструкции соединяются петлями и образуют ромб, что и повлияло на название устройства. Компактный, относительно легкий, удобный в транспортировке.
На крючке. Применяются там, где необходимо поднимать груз с небольшой высоты. Схема бутылки используется для работы с ним. Он может быть самодельным.
Собрать самодельный агрегат своими руками или купить заводской гидравлический подъемник баллонного типа — ваше личное решение.

Принцип работы понятен. Осталось понять, как отремонтировать и прокачать устройство. Обратитесь к инструкциям производителя, чтобы узнать, какой тип масла добавлять при замене или доливке.

Основные части домкрата

Конструкция домкрата гидравлического типа характеризуется большим количество преимуществ и некоторыми недостатками. Схема гидравлического домкрата предусматривает наличие следующих элементов:

Корпуса. При его изготовлении применяется материал, который характеризуется коррозионной устойчивостью и прочностью. Стоит учитывать, что корпус имеет размеры штока.
Рабочей камеры, которая имеет зеркальную поверхность.
Поршня, на который оказывается давление. Он состоит из нескольких различных уплотнителей, собранных в единый блок.
Специальный клапан, ограничивающих движение жидкости.
Ручной или автоматический механизм, способный привести в движение масло. Для оказания давления масло должно быть перекачено с накопительной камеры в рабочую, для чего нужно создать давление.

Ремонт и обслуживание возможно только в том случае, когда конструкция разборная. В продаже встречаются модели с неразборным механизмом, которые относятся к категории необслуживаемых устройств.

К основным преимуществом рассматриваемого механизма можно отнести нижеприведенные моменты:

Простота эксплуатации. Для того чтобы привести механизм в действие достаточно оказать нагрузку на рычаг.
Высокий показатель мощности. При компактных размерах конструкция способна выдерживать довольно большое давление.
Значение КПД составляет 80%. Этот показатель во много определяет распространение подобных подъемных конструкций.
Распространенные варианты исполнения рассчитаны на нагрузку до 10 тонн. В продаже можно встретить варианты исполнения с показателем грузоподъемности около 200 тонн.

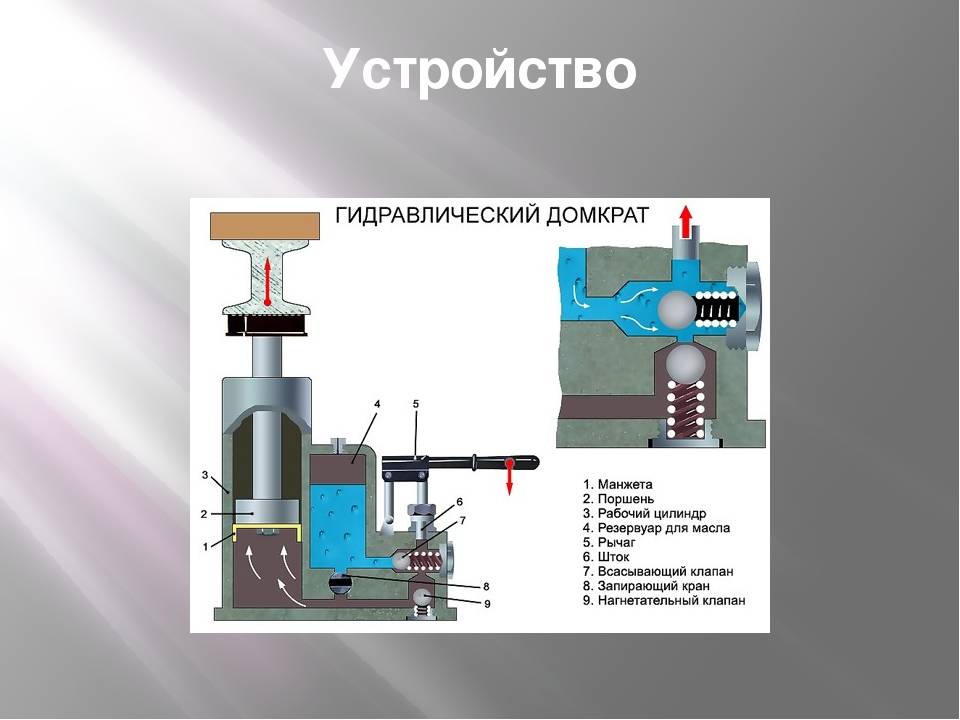

Схема гидравлического домкрата

Однако, есть довольно большое количество серьезных недостатков, которые также должны быть учтены. К ним относятся следующие моменты:

Нет возможности поднимать груз с небольшой высоты. При выборе подходящей модели для автомобиля следует учитывать его дорожный просвет. В противном случае с применением устройства может возникнуть много трудностей.
Нельзя контролировать уровень, до которого будет опускаться груз. При этом опускается груз с высокой скоростью, контролировать которую практически не возможно.
Только при периодическом правильном обслуживании рассматриваемое устройство сможет прослужить в течение длительного периода. Примером можно назвать работу, связанную с заменой сальников и масла. Со временем прокладки также могут изнашиваться.
Хранить и транспортировать можно только в вертикальном положении. Это связано с тем, что даже при высоком показателе герметичности есть вероятность вытекания рабочего масла.
Подъем осуществляется циклами, плавности у хода нет.
Из-за применения дорогих материалов и сложности их обработки стоимость гидравлического домкрата довольно высока.
Малый показатель ремонтопригодности. При серьезном повреждении корпуса или рабочей камеры с ремонтом могут возникнуть серьезные трудности. Кроме этого, обслуживание может проводится исключительно в специализированных центрах. Стоимость ремонта и обслуживания может быть довольно высокой.

Подкатной гидравлический домкрат

В продаже встречаются самые различные варианты исполнения подъемных механизмов. Наибольшее распространение получили агрегаты бутылочного типа, так как они компактны и рассчитаны на груз весом до 100 тонн. Подкатные можно встретить в мастерских и на СТО, ромбовые также пригодны для применения в автосервисе. Есть и гибридные варианты исполнения, которые характеризуются высокой эффективностью.

Разновидности гидродомкратов, их достоинства и недостатки

Первые из упомянутых, наиболее распространенные и известные – домкраты бутылочного типа, их часто (по наиболее классическому применению) называют автомобильными гидродомкратами.

Их линейка у большинства производителей начинается от полуторатонных и достигает 15 – 20-тонных модификаций. Они просты по конструкции, компактны в укладке и неприхотливы в обслуживании, они способны долгие годы верой и правдой прослужить рачительному автовладельцу.

Собственно, техническое обслуживание, в большинстве случаев, сводится к проверке уровня масла, его доливке при необходимости, и периодической холостой прогонке домкрата, чтобы во время работы могли смазаться все его детали, сработать пружинки и провернуться шарики перепускного клапана, что предупредит их залипание из-за редкой эксплуатации и не приведет к неработоспособности устройства в критической ситуации.

Как раз из-за возможности утечки масла, хранить бутылочные гидродомкраты лучше все же в вертикальном положении.

Ремонт таких домкратов производится крайне редко, но если домкрат работает на износ – к примеру, на станции техобслуживания или на другом производстве, то он чаще всего сводится к замене манжет поршня и плунжера, резиновых уплотнителей, реже – пружин и шариков перепускного клапана.

Достоинства бутылочного гидравлического домкрата:

компактность;
устойчивость;
долговечность;
малое прилагаемое усилие;
универсальность использования – кроме автотранспорта такие домкраты используются в строительстве, на жд транспорте, в качестве силового узла для трубогибов и труборезов;
простота ремонта.

Именно такие домкраты являются основными и практически безальтернативными на грузовом автотранспорте.

К их недостаткам относят:

большую начальную высоту;
незначительную высоту подъема;
невозможность работы в невертикальном положении.

Сейчас автомобильные гидродомкраты выпускаются в удобной компактной упаковке, делающей их укладку и хранение в автомобиле, особенно при дальних поездках, весьма удобной и аккуратной, предотвращающей порчу вещей, перевозимых в багажном отделении возможным попаданием масла.

Кстати, форма ящичков и расположение ручек прозрачно намекает на вертикальное хранение домкратов бутылочного типа. А вот подкатной гидравлический домкрат лишен этих недостатков, правда он и подороже, и менее компактен, но в качестве именно автомобильного домкрата не уступает бутылочному, а в некоторых случаях и превосходит его, в частности:

при работе на площадках, имеющих уклон;
имеет значительно меньшую высоту подхвата;
проще передвигается и устанавливается под автомобилем благодаря колесам;
обладает большей высотой подъема (от 300 до 400 мм).

Мы бы рекомендовали автомобили, управляемые женщинами, комплектовать именно такими домкратами.

Еще одна, на наш взгляд, интересная модель автомобильного домкрата создана на соединении двух видов этого устройства: ромбического винтового и гидравлического. Это, безусловно, домкрат гидравлический, но его усилие при помощи рычагов передается на ромбическое подъемное устройство, обладающее неоспоримыми преимуществами:
