Кузнечный молот своими руками

Изготавливаем механический молот

Наиболее доступный по конструкции – механический молот рессорного типа: он компактен, и может быть достаточно производительным: эл. привод может обеспечить до 200…300 ходов в минуту.

Самодельный кузнечный молот рессорного типа с электрическим приводом состоит из:

  1. Эл. двигателя, управляющим вращением кривошипного вала.
  2. Исполнительного механизма для получения колебаний.
  3. Рессоры (используют автомобильную, не имеющую трещин и расслоений металла).
  4. Бойка с системой направляющих элементов.
  5. Станины Т-образного типа.
  6. Шабота или нижней плиты, где производится собственно ковка.

Чертеж общего вида самодельного кузнечного молота

Скачать чертежи пружинно-рессорного молота

Ручной механический молот с доской/ремнём включает в себя:

  1. Две замкнутые сверху стойки с направляющими пазами.
  2. Бойка с посадочным местом под передающий элемент.
  3. Шабота.
  4. Механизма подъёма с фиксатором (можно использовать обычную трещотку от блокировочных приспособлений грузоподъёмных лебёдок).
  5. Ремня или доски, которые соединяется сверху с бойком (в качестве материала доски принимают обычно дуб или лиственницу).

Чертежи оборудования обычно указываются в привязке с его фактической производительностью и мощностью, поэтому подбор оптимальной массы лучше выполнять после изготовления всех остальных узлов.

Последовательность сборки механического молота заключается в следующем. К выходному концу вала эл. двигателя присоединяют (можно муфтой) конец вала кривошипно-шатунного механизма. Далее посредством рычага к нему крепят рессору, которая должна иметь колебание в опорах. К рессоре шарнирно прикрепляется боёк, после чего производится регулировка направляющих (посадка в отверстии должна предусматривать зазор не менее 1,0…1,5 мм).

На завершающем этапе проверяют действие кривошипного узла и, при необходимости, уменьшают свободных колебаний рессоры (за счет ужесточения её крепления в опорах).

Сделать самодельный кузнечный молот не так сложно, если тщательно проработать чертежи применительно к конкретным условиям использования ковочного оборудования.

Скачать информацию по прочим молотам:

  • молоты типа «Шлеп-нога»
  • фрикционные молоты
  • пружинно-ресорные молоты

Отдельные модели молотов

Конструкции современных ковочных станков не являются копиями перечисленных ранее видов и по принципам действия они сильно отличаются от классических схем. Часто теперь гидравлические молоты имеют элементы пневматики, а в пневматических встречаются гидравлические узлы. Чисто механические молоты в промышленном производстве понемножку уходят в прошлое. Производители конфигурируют свои изделия по соображениям экономии энергии, удобства в работе и, конечно, повышения производительности.

Разберёмся с отдельными моделями современных кузнечных станков, поставляемых на российский рынок как отечественными, так и зарубежными компаниями.

Модель МА-4127

Незаменимым в художественной ковке можно смело назвать молот МА-4127 пневматического действия, имеющий МПЧ (массу падающей части) 50 кг. Этот станок производится компанией ПромСтройМаш, специализирующейся на металлорежущих и кузнечных ковочных станках. Предназначением МА-4127 являются такие работы в кузнечном цехе, как горячая рубка стальных заготовок, гибка и протяжка, пробивка в них отверстий.

Молот имеет цельнолитую чугунную станину, изготовленную методом фасонного литья, на которой смонтированы все его основные узлы и механизмы. Такая компоновка станка успешно позволяет осуществлять им все требуемые технологические и энергетические функции. Управление молота комбинированного типа – ручное с помощью рукоятки и педальное для действий ногой. Это расширяет технологические возможности станка и является удобством в работе кузнеца.

Ход бабы в молоте составляет 300 мм, а диаметр компрессорного цилиндр равен 225 мм. Энергию для работы станок получает от электродвигателя мощностью 4 кВт, а оптимальным размером стороны стального квадрата для ковки является 50 мм.

Купить МА 4127 сейчас у производителя можно за 490 тыс. руб.

Модель МА-4129

От предыдущей модели молот МА-4129 отличается большим значением веса падающей части, равным 80 кг. Этот станок не рекомендован для использования им закрытых штампов, так как имеет высокую жёсткость ударного механизма, которая способна привести к выходу из строя бабы, букса.

Сжатый компрессором воздух приводит в движение бабу станка. Электродвигатель механического привода, имеющий короткозамкнутый ротор, служит источником энергии рабочего цилиндра станка. Конструктивно привод выполнен как кривошипно-шатунный механизм с клиноременной передачей. Если невозможен подвод к станку электроэнергии, его можно задействовать от трансмиссии трактора.

Ударник молота МА-4129 является пустым изнутри, в верхней его части которой находится поршневой венец. Снизу эта пустотелая деталь заканчивается сплошным штоком.

Молот имеет несколько режимов работы: холостого хода, удержания бабы на весу; ударов по заготовке в режиме автомата; единичных управляемых ударов; придавливания заготовки.

Цена кузнечного молота МА-4129 от производителя сейчас составляет 541 тыс. руб.

Модель BlackSmith

Пневматический кузнечный молот BlackSmith КМ1-16R используется в самых различных работах по изготовлению деталей. Он является чуть ли не идеальной конструкцией ковочного станка для небольшой мастерской кузнечного профиля.

Этот кузнечный мини-молот обладает частыми ударами и при своей малой массе имеет небольшую цену. Станок очень надёжен, прост в эксплуатации. Хорош станок и для первых шагов человека в ковочном ремесле, и для тех случаев, когда в работе кузнеца требуется высокая производительность.

Для BlackSmith КМ1-16R характерны следующие рабочие параметры:

  • МПЧ – 16 кг;
  • производительность станка — 258 уд/мин;
  • энергия ударов – 180 кгС;
  • размер хода падения бабы – 180 мм.

Наиболее подходящие размеры проковываемой детали – 20 мм для стороны квадрата или диаметра кругляка. Стоимость этого ковочного станка составляет 120 тыс. руб.

Принцип действия и конструкция

В конструкцию данного инструмента включены следующие элементы:

  • основание;
  • движущий элемент;
  • станина;
  • система управления.

Металлические заготовки обрабатываются при помощи таких элементов молота, как бои или штампы. Верхняя часть этих элементов зафиксирована на движущем элементе, а нижняя лежит на шаботе. Эти элементы приводятся в движение движущим элементом и ударяют по заготовке. Под действием удара заготовка меняет форму. Параметры молота, которые определяют его технические способности, — это вес падающих элементов или кинетическая энергия его движущей части. Перед началом самостоятельного изготовления инструмента необходимо составить его эскиз, примерно он должен выглядеть как на Изображении 1.

Кузнечный молот — это частный случай данного инструмента. Его назначение — пластическое изменение формы металла. Принцип действия основан на поддержке накопительной кинетической энергии его подвижной части. Современный инструмент приводится в действие при помощи электрического привода, хотя история кузнечного молота уходит в Средние века, когда он работал исключительно на ручном приводе. Этот инструмент претерпел серьезные изменения с тех времен. Его эволюция включает в себя несколько этапов, среди которых паровой привод и пневматические молоты.

Механизм молота и его сборка

Рисунок 2. Схема сварных стыков.

Самая сложная деталь кузнечного молота — рычаг, на одном конце которого будет закреплен «боек», на другом — противовес. Чтобы в процессе эксплуатации такая ответственная деталь не деформировалась от ударов, для ее изготовления рекомендуется применить стальную полосу толщиной 25-30 мм и шириной не менее 70 мм. Для конструкции подойдет полоса длиной 2000 мм.

На расстоянии в 700 мм от края полосы с помощью сварочного аппарата проделывается отверстие диаметром не менее 56 мм. В отверстие вставляют обрезок трубы длиной 80 мм, внутренним диаметром 48 мм и тщательно приваривают к полосе с обеих сторон, соблюдая симметричность и перпендикулярность. Этот кусок трубы будет играть роль подшипника. Если трубу с такими параметрами найти не удается, приходится заказывать токарю втулку соответствующих размеров. Далее берут еще два отрезка полосы — 900 мм и 100 мм — и усиливают ими рычаг с помощью сварки, предварительно разложив все детали на ровной поверхности.

Рисунок 3. Конструкция простого педального молота.

Отрезок круглой трубы наружным диаметром 48 мм, длиной 1 м применяют в качестве оси рычага. Надежный кузнечный молот своими руками можно изготовить, используя цельнотянутую трубу.

Рычаг нужно установить по центру оси молота и зафиксировать его от продольных перемещений. Для этого берут два отрезка по 75 мм прута диаметром 8 мм и приваривают к оси.

«Боек» тоже приваривается. Им может послужить болванка из инструментальной стали квадратного или круглого сечения 80х80, 100х100 мм. Металл должен быть достаточно твердым, чтобы не деформировался при ковке.

Разделив профильную трубу 70х40 пополам, получают две вертикальные стойки по 1 м каждая. С помощью сварки устанавливают их на раме. На стойках закрепляется ось рычага.

На всех этапах сборки необходимо проверять горизонтальность конструкции. Молот кузнечный не должен быть перекошен.

Основой наковальни послужит профильная труба 80х80 мм длиной 400 мм. К ней привариваются два отрезка полосы 70х25 мм длинной по 150 мм, образуя своеобразный стол размером 150х140 мм. Собранная таким образом наковальня крепится на переднюю поперечину рамы.

Противовес подбирается так, чтобы обеспечить возврат рычага с «бойком» в исходное положение после удара. Противовесом может послужить любой кусок металлолома. В качестве элемента возвратного механизма можно добавить пружину. Место ее крепления видно на иллюстрации (рисунок 3).

Конструкцию кузнечного молота можно изменять, так как многое зависит от материалов, которые есть в наличии.

Существуют и более совершенные модели механического молота с ножным приводом. Опытные мастера могут попробовать сделать кузнечный молот с пневмо-, гидро- или электроприводом. С таким молотом можно не только украсить собственный быт, но и заняться бизнесом, улучшить свои экономические возможности.

Принцип работы и разновидности

В наиболее удачных конструкциях используется два вида энергии — потенциальная и кинетическая. Потенциальная

определяется массой бойка m, ускорением свободного падения g и высотой h, с которой боёк перемещается вниз. Реализация только этой составляющей привело бы к непомерному увеличению высоты подъёма.

В свою очередь, реализуемая кинетическая энергия

зависит не столько от массы, сколько от скорости v соударения с деформируемым металлом. Таким образом, исходными параметрами должны быть:

Кроме того, с точки зрения производительности ковки большое значение имеют также число ударов в единицу времени, и закрытая высота в плане (параметр важен для выяснения предельных размеров заготовки, которую можно разместить в ковочном пространстве).

В качестве энергоносителей принимают сжатый воздух, пар, а также разнообразные механические устройства. Не всё из вышеперечисленного годится для самодельной разработки. Однозначно не подходит, например, пар, поскольку для этого придётся специально строить котельную станцию. Ряд механических систем — ремень, цепь, доска — также неприемлемы из-за высокой сложности, а также необходимости использования дефицитных и дорогих компонентов. В частности, для приводной доски потребуется высококачественная древесина бука, кедра или ясеня (да и эти породы не выдержат более 40…50 часов эксплуатации). Ещё большей конструктивной сложностью обладают кузнечные молоты с ремнём или цепью.

Они и будут рассмотрены далее.

Конструкции с пневмоприводом

Рисунок-1 Пневматическое исполнение.

Машины могут быть простого и двойного действия. Во втором случае инструмент дополнительно разгоняется за счет повышенного давления, которое создаётся компрессором, при помощи специального распределительного устройства — золотника. Золотник управляет агрегатом, обеспечивая подачу энергоносителя в полость над бойком.

Для самодельного изготовления более подходят варианты с одним цилиндром, где движение происходит в одной полости. Оборудование получается достаточно простым с конструктивной точки зрения, и при наличии мастерской вполне может быть изготовлено своими руками.

Цилиндр при этом может быть открыт либо сверху, либо снизу. (по месту расположения компрессорного поршня). Действуют оборудование следующим образом.

При цилиндре, открытом сверху, движение от электродвигателя передается кривошипному валу, который жёстко связан с поршнем компрессора. Поршень, который при помощи штока соединён с инструментом, в это время находится внизу, на наковальне. При перемещении компрессорного поршня вверх, под ним создаётся разрежение, которое захватывает шток, и вынуждает его увлекаться по направляющим вверх.

При прохождении кривошипного вала через своё верхнее положение компрессорный поршень начинает двигаться вниз, и сжимает воздух, который находится в пространстве между поршнями. Энергия и ход определяются размерами этого пространства, массой подвижных частей и давлением, которое создаёт воздухонагнетающая установка.

Схема с цилиндром

открытым сверху, несколько сложнее. Она включает в себя:

  1. Рабочий поршень.
  2. Компрессорный поршень.
  3. Шток.
  4. Боёк.
  5. Управляющий рычаг.
  6. Шатун.
  7. Кривошип.
Как работает

При цилиндре, открытом сверху, компрессорный поршень может свободно скользить по штоку, отрабатывая ту траекторию, которая задаётся ему рычагом чрез кривошипно-шатунный механизм. Таким образом, ход будет зависеть не только от разрежения в полости, но и от веса подвижных частей. У такой техники имеется существенный недостаток — повышенный износ рычагов, которые работают в условиях постоянных вибраций, при резко изменяющихся нагрузках.

Система управления одноцилиндровыми конструкциями такова. В системе управления имеются две рукоятки. Одна предназначена для реверсирования привода кривошипно-шатунного механизма (впрочем, здесь можно установить управляющий датчик хода). Перемещая рукоятку подачи сжатого воздуха можно управлять интенсивностью удара, поскольку при определённом положении рукоятки объём рабочего пространства — а, следовательно, и мощность удара — разные.

Какие бывают виды ручных молотов?

По форме части для удара кувалды делят на три типа: тупоносые, остроносые продольные и остроносые поперечные. Тупоносыми молотками кузнецы выполняют основную ковку. Ручники бывают шарообразными, продольными, поперечными. Шарообразные молотки используют для придания заготовкам округлых форм. Для получения многогранных форм применяют молотки-обжимки. Кузнецы часто используют безынерционные молотки и деревянные киянки.

Фабрика кованой мебели «Металлдекор» производит кованую интерьерную мебель, аксессуары, предметы быта. Кузнецы изготавливают изящные кровати, стулья, столы, диваны, прихожие, мебельные гарнитуры. Производят ограды, беседки, скамейки, фонари и другие изделия для дома и приусадебного участка. По желанию клиента мебель куется по индивидуальным заказам. На каждую вещь дается гарантия.

Инструкция по сборке кузнечного молота

К раме станины приваривают две вертикальные стойки, их высота зависит от нужной силы удара молота.

Затем к стойкам крепится ось для конструкции рычага, которую можно приварить или зафиксировать в проделанных отверстиях.

Лучше использовать второй вариант крепления, чтобы при необходимости произвести ремонт рычага, его можно было бы легко разобрать.

Наковальню для кузнечного молота можно сделать также из полосовой стали.

Вначале с помощью сварки изготавливается рама из уголка подходящего размера, она приваривается к передней части станины. Затем на нее укладывают и приваривают заготовки.

Сверху по периметру рамы укладывают и приваривают толстый металлический лист. При этом обязательно поверхность наковальни должна иметь строго горизонтальное положение.

Завершается статья полезным видео материалом на тему, как правильно обслуживать и проводить ремонт кузнечного оборудования.

Кузнечный электромолот своими руками. Подробные чертежи и описание для самостоятенльного изготовления.

Рама молота

Рама молота сваривается из швеллера 100*50мм.

Длины и количество необходимых заготовок:

2000- мм – 2шт.

900 мм-4 шт.

600 мм- 2шт.

500 мм – 2 шт.

400 мм- 3 шт.

375 мм -2 шт.

Прежде чем приварить упор под ступицу на место, необходимо сварить и установить конструкцию показанную на рис. 4.

Рис. 1 Рама кузнечного электромолота.

После сварки конструкции рамы, сварные места в доступных местах с помощью шлифмашинки.

Рис. 2. Рама молота с добавлением укосов.

Основные элементы станка

1) Направляющая

. Сварить из четырёх пластин деталь 150х150х200мм. к низу детали приварить дно направляющей (дно делается по аналогии с крышкой уголка 25х25 мм).

2) Молот

– два уголка 100х50 мм длинной 700 мм сварить между собой предварительно сделав вырезы и отверстия по размерам на схеме.

3) Наковальня

– приварить наковальню ко дну молота и раме (см. рис. 3)

4) Дюралевая пластина

(настройка) – во внутрь вставить 4 пластины. Болтами настроить (отрегулировать) направление молота (при регулировке молот не должен болтаться со стороны в строну, и не должен быть зажатым) . После регулировки гайками зафиксировать положение болтов.

5) Крышка направляющей
– из четырех заготовок уголка 25х25 мм сварить рамку и зафиксировать в верхней части направляющей.

Рис.3 Кузнечный электромолот (Направляющая, молот, наковальня)

Каретка

Каретка сваривается из уголочков 50х50 мм.

Размеры и количество заготовок из уголка:

850 мм – 2шт.

500 мм – 2 шт.

300 мм – 2 шт.

240 мм- 1 шт.

235 мм – 2 шт.

100 мм – 2 шт.

Рис.4. Кузнечный электромолот (каретка- мотор/тормоз)

Поступательный механизм

Состоит из

Качельки

Амортизатора заднего колеса

Верхнего и нижнего шатуна. И др. элементов.

Пояснения по данному узлу см. на рис.5,6,7, 8.

Рис.5 Кузнечный электромолот. Поступательный механизм крепления колеса.

Рис. 6 Кузнечный электромолот. Поступательный механизм.

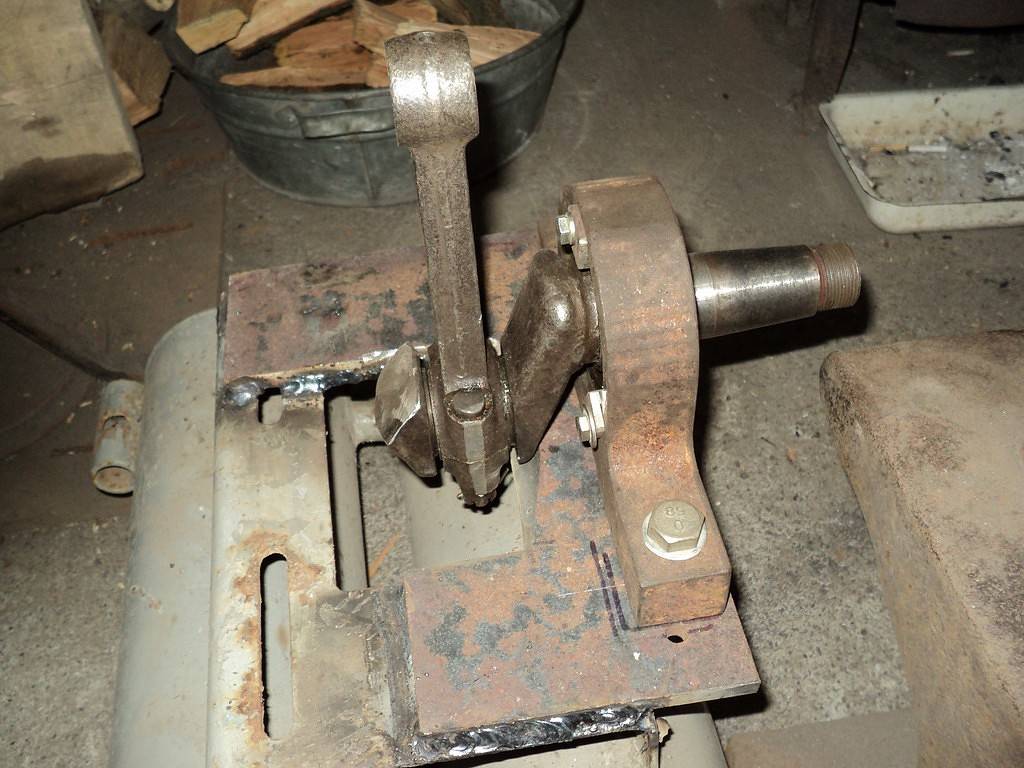

Рис. 7 Кузнечный электромолот. Детали поступательного механизма.

Рис.8 кузнечный электромолот. Педаль поступательного механизма.

Заключение!!!

1) При нажатии на педаль происходит уход тормозной ленты от колеса и прижим передаточного вала двигателя после чего весь механизм приходит в действие.

2) В спокойном состоянии в нижней мертвой точке зазор между ударными частями составляет ~ 50-60тн. Удар по обрабатываемой детали происходит по инерции, которая зависит отвеса молота и упругости пружины амортизатора. Утяжелить молот можно при помощи заливания внутрь свинца (вес молота должен составлять 25-30кг)

Упругость пружины амортизатора настраивается регулировочной гайкой (см. рис. 6)

3) На пуск двигателя советую ставить регулятор оборотов. На просторах интернета нашел регулятор оборотов вентилятора фирмы “Веза”. На сайте производителя заявлено, что он может управлять двигателем до 1,5 кВт, чего вполне достаточно для данного станка.

Молот – это ударная машина, которая используется для изменения формы заготовок из металла в результате действия энергии кинетики.
Это одна из основных машин процесса штамповки, которая применяется для проведения ковки и штампования.

Сборка кузнечного молота своими руками

используют для обработки металлических изделий путем рубки, протяжки, гибки, выбивания различных отверстий.

Его применение позволяет выполнять штамповку за счет подкладных штампов, работать с закрытыми штампами не рекомендуется, так как жесткие удары кузнечного молота могут стать причиной, по которой потребуется ремонт бабки.

Особенности функционирования пневматического кузнечного молота заключаются в использовании воздуха, который поступает в компрессор оборудования из окружающей среды.

Поступивший воздух, в процессе возвратно-поступательного действия компрессорного поршня, сжимается, затем разряжается.

Поршень приводит в движение электрический двигатель приводного типа с помощью клиновых ремней.

Также устройство рабочей цепи включает в себя: редуктор, который способствует понижению уровня вращений кривошипа, кривошипный вал и шатун.

Если обратить внимание на представленные чертежи, то можно увидеть, что кузнечный пневматический молот может и не иметь в рабочей цепи редуктора. Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом

Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом.

Пневматический молот представляет собой устройство, в котором воздух выполняет назначение упругой воздушной подушки.

Благодаря ей движение от компрессорного поршня к рабочему передается не жестко.

Количество ударов, которые может выполнять кузнечный пневматический молот в 60 секунд, соответствует количеству оборотов произведенных кривошипным валом.

Кузнечный пневматический молот может оборудоваться падающими элементами с различной массой, от 50 до 1000 кг. При этом ударная волна может составлять от 0,8 до 28 кДж, скорость от 5 до 7,5 м/с, кратность – 12%.

Функционирование компрессорного поршня выполняется ходом с одной степенью свободы, которая определяется положением угла поворота кривошипного вала.

Рабочий поршень установлен в нижнем положении, поршень компрессора в верхнем положении, а боек расположен на поковке.

Таким образом, обе полости цилиндра компрессора объединены с атмосферой с начальным давлением, соответствующим атмосферному.

Для полостей рабочего цилиндра кузнечного молота также устанавливается подобное давление, так как они сообщаются за счет кранов с полостями цилиндра компрессора.

Имея в наличии подобное кузнечное оборудование, можно оригинально украсить собственный дом или заняться прибыльным бизнесом.

Как собирается пневматическое кузнечное устройство, об этом более детально расскажет инструкция из видео материала.

А вот чтобы собрать устройство простого кузнечного молота, большой опыт не потребуется. Самодельное оборудование может функционировать за счет ножного или электрического привода.

В последнем случае подсоединение привода к электродвигателю выполняется за счет шестеренок.

Принцип действия молота, его виды

Принцип работы молота достаточно прост. Его работа заключается в нанесении динамических ударов по заготовке главным рабочим органом – штоком, который соединён с ударником (бабой). Контроль за силой ударов и их последовательностью осуществляется специальным управляющим устройством.

Конструктивные элементы, присутствующие в кузнечном ковочном молоте любой модели:

  • поршень, с которым соединена баба;
  • опорная часть станка;
  • подвижные узлы молота, связанные со станиной;
  • привод станка;
  • ограждение, обеспечивающее безопасность человека;
  • электрооборудование.

В конструкциях кузнечных молотов, используемых ранее, имелся привод ножного или ручного действия. На современных станках чаще используется иная система управления, которая сводит к минимуму физическую нагрузку на оператора.

Механический молот

В механическом кузнечном молоте энергия кривошипно-шатунного механизма передаётся поршню, который и наносит удары по заготовке. Таким путём выполняются самые различные операции кузнечными станками. Они предназначены для ковки горячего металла при изготовлении различных художественных орнаментов и многого другого. Применяя различные инструменты, с помощью механического молота можно выполнять как обрубку, обрезку заготовок, так и прокалывание любых материалов.

Раскручивание маховика в молоте механического типа осуществляется за счёт энергии встроенного электродвигателя. Управление движением ковочного элемента осуществляется с помощью ножной педали. Такие кузнечные молоты, имеющие до 60 кг падающего веса, работают как в частных мастерских, так и на металлообрабатывающих предприятиях небольшого формата.

Положительные стороны механического молота – отсутствие необходимости в работе компрессорной или масляной насосной станций, интенсивного трения поршней о цилиндры. К тому же они имеют меньшие габаритные размеры, нежели пневматические или гидравлические молоты.

Пневматический молот

Несколько по-другому работает пневматический кузнечный молот. Он имеет свой пневматический цилиндр, который с успехом заменяет кривошипно-шатунный механизм. Пневматический ковочный станок может выполнять все операции, которые можно производить с помощью механического молота. Кроме этого, с помощью пневматического молота можно выполнять формовку, разрезание и скручивание заготовок.

Управление пневматическим молотом осуществляется с помощью ножной педали или ручного рычага. Для того, чтобы рабочий цилиндр станка постоянно находился в смазанном состоянии, в его конструкцию введен масляный насос, подающий смазку ко всем трущимся деталям. В некоторых моделях станков используется даже два масляных насоса, тем самым обеспечивается минимальное трение между деталями и длительный срок службы всего механизма.

Молоты пневматического типа делят на две группы:

  • для изготовления моделей художественного содержания;
  • для производственных целей.

Художественная ковка характеризуется максимальной массой ударного элемента до 75 кг, а вот производственный молот может иметь максимальную падающую часть массой до 2 тонн. Пневматические кузнечные станки энергоёмки, они имеют рабочие режимы с тонкой регулировкой чувствительности. Отличает их также долговечность работы и простота в обслуживании. Однако в силу того, что пневматические молоты имеют большие габариты и очень массивны, их транспортировка в случае необходимости доставляет немало проблем.

Гидравлический молот

По своему устройству гидравлический кузнечный молот сильно отличается от предыдущих видов станков. Основными деталями этого молота являются шабот и стойки, в которых выполнены направляющие для движений бабы с рабочим инструментом. Также стойки являются основой для крепления насоса гидропривода с исполнительным цилиндром.

Внутренние полости штоков сообщаются с гидравлическими насосами с помощью обратного клапана. Управление гидравлическим молотом осуществляется с помощью гидрораспределителей трёхпозиционного типа. Насосы и обратный клапан связывает первый распределитель, а другой осуществляет переключение полостей штока и основного гидроцилиндра.

Полость поршня обеспечивает во время работы молота удаление масла из полости штока, при этом обеспечивается полная разгрузка гидронасосов. Это повторяется на всех рабочих режимах, расхода же масла, находящегося под высоким давлением, не происходит. Кузнечный молот с ЧПУ на гидравлике способен выполнять любые виды ковочных работ и объёмную штамповку высокой точности.

Механический молот своими руками

Изготовить самодельный молот для ковки можно в несколько этапов:

  • Подготовка фундамента под установку.
  • Создание рамы станка.
  • Сборка механизма.
  • Монтаж устройства.

Но прежде, чем приступить к изготовлению всей конструкции, нужно определиться с размерами такого оборудования, что в дальнейшем определит его вес и возможности. Примеры устройств показаны на схеме.

Проще всего сделать кузнечный механический молот, показанный в варианте «А» с горизонтальным расположением, он будет более устойчивым.

Фундамент

Сделав чертеж будущего устройства, приступают к подготовке фундамента. Он нужен для нормальной работы во избежание опрокидывания молота и гашения силы удара. В месте установки копается яма нужных размеров. На дно засыпают песок и щебень, который поливают и утрамбовывают. Сверху монтируют армирующий каркас из арматуры 12-14 мм, обязательно с перевязкой с шагом в 250-300 мм.

Бетон готовят в пропорции 1:2:3 (цемент марка м400, щебень фракция 10-20, и песок).

Заливку стоит производить за один раз, постоянно стараясь уплотнить массу во избежание пустот внутри.

По завершению в незастывший бетон можно установить анкерные болты, на которые потом будет дополнительно крепится установка.

Рама

Материал рамы выбирают в зависимости от параметров установки и габаритов обрабатываемых деталей. Подойдет либо профильная труба, либо швеллер. Также можно использовать другой удобный металлопрокат.

Сборка рамы осуществляется сварочным способом. Обязательно устанавливаются дополнительные распорки и поперечные балки.

Механизм

Основная работающая часть — рычаг с бойком и противовесом может быть монолитной или же сборной. Металл должен быть сплошным (не труба), иначе под весом постепенно штанга деформируется. Такой рычаг можно «набрать» с полос, сваривая их между собой. Боек нужно изготовить из стали инструментальных марок и, желательно, его закалить для большей прочности. Его к рычагу нужно приварить.

Для противовеса подойдет любой тяжелый металл или другой материал.

Вал, на котором будет вращаться молот, также лучше изготовить из полнотелого отрезка стали. Сам рычаг с молотом фиксируют на оси, используя поперечные шпильки. Вал в раме должен свободно вращаться, поэтому концы лучше всего оснастить соответствующими подшипниками.

Педаль привода и передачу можно сварить с обычной профильной трубы по требуемому размеру. Причем сам рычаг управления должен свободно двигаться. Для этого также подойдут подшипники или просто обрезки трубы, в которые монтируют вал с педалью.

Подведем итоги

В кузнице стоит иметь молот для ковки разного рода металлоизделий. Среди разных видов такого оборудования выделяются механические модели, потому что они легко изготавливаются своими силами. С помощью таких самоделок можно создавать простые и сложные металлические изделия.

Многих интересует, как изготовить кузнечный молот своими руками. Предлагаем вашему вниманию познавательные фото и видео, касающееся этой темы.

Классный молот. Сделан продуманно, добротно, со знанием дела. Респект и уважуха.

Значит будем делать. Соберу выложу размеры. Мне не жалко. Сам буду пользоваться и пусть другие, кому охота.

Денис, это будет здорово!

Денис, оно бы неплохо, но проблема в том, что умельцы, снявшие свои детища подобные на видео, не заинтересованы еще и чертежи публиковать, по разным на то причинам.

Очень классное видео. Ещё бы чертежи с размерами, вообще бы было бесценно. Надеюсь когданибуть появятся.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
