Затачиваем цепь на бензопиле своими руками

Виды заточки пильных цепей

Есть ряд технологий заточки шины. В полевых условиях или в дома можно использовать болгарку или напильник. Такой способ подойдет для бюджетных моделей бензопил, когда не требуется высокая точность наладки зубьев. Главный недостаток этого метода – необходимость контролировать механическое нажатие на ручной инструмент, при повышении давления можно привести снять лишний слой металла, деформировать зубья.

Профессионалы рекомендуют использовать специальные станки для первичной заточки, а затем тиски с направляющими для шлифовки, корректировки каждого звена. Данный способ помогает сэкономить время, а при применении державок, адаптированных по конкретный шаг цепи, вероятность ошибки минимальна.

Как  наточить  с помощью специального оборудования?

Наиболее удобный способ заточки пилы – использование специальных инструментов и станков. Это позволяет быстро провести работу любой степени тяжести. Приобретая бензопилу, рекомендуется сразу купить шаблон для определения значений торцевого и верхнего лезвия, переднего угла кромки. Помимо этого, нужен напильник для устранения мелких недочетов.

На ручном станке

Рисунок 2 – Заточка на ручном станке

На практике этот метод обычно применяется для подравнивания зубьев после каждой продолжительной эксплуатации бензопилы, работы с твердыми породами древесины. «Ручной станок» внешне напоминает обычную лучевую пилу с небольшими тисками для крепления на гарнитуре. Вместо полотна на нем находится круглый напильник.

Перед началом работы следует закрепить инструмент на гарнитуре, выставить параметры в соответствии с особенностями пилы. Это делается только вручную по определенным меткам на станке. Останавливаясь у каждого лезвия, делать 3-4 движения на себя для заточки. Данный способ не подходит для восстановления сильно затупленных пил.

На электрическом станке

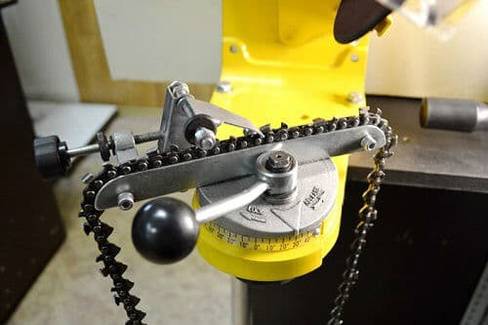

Рисунок 3 -Электростанок для заточки пильной гарнитуры

Это самый удобный способ заточки шины бензопилы любой марки. Не требуется наличие специальных навыков и умений, сам процесс работы занимает не более 10 минут. Станок оснащен электроприводом, работает от источника постоянного тока напряжением 220-240 В

При выборе устройства обращать внимание на следующие особенности:

• наличие функции заточки зубьев с разным интервалом звеньев, объемом верхней кромки;
• возможность коррекции угла заточки;
• сменные шлифовальные круги в комплектации;
• стабильное значение ширины реза.

Пильная цепь фиксируется в направляющую в составе базовой платформы, на ней имеется и специальный механизм для удержания зубьев. Он может двигаться в горизонтальном направлении. Под настраиваемым углом к режущей кромке опускается шлифовальный круг, степень нажатия можно контролировать регулятором. Непосредственно погружение заточного элемента осуществляет оператор. Для удобства и точности работы на всех моделях имеется измерительная шкала, с помощью которой можно оценивать степень заточки всех составляющих зубьев цепи.

Болгаркой

Данный метод применяется только при отсутствии других необходимых приспособлений для коррекции цепи. Оптимален для грубой правки зубьев, но имеет серьезный недостаток – сложно контролировать угол, а также есть риск повреждения связующих заклепок.

Чтобы подточить цепь, УШМ нужно надежно зафиксировать в тисках. Включить инструмент, а затем поочерёдно подносить каждую режущую кромку и держать до появления блеска. Сверяться с необходимым углом можно с помощью штангенциркуля.

Угол заточки на станке

На качественном инструменте всегда есть разметка, с помощью которой можно оценить качество заточки. При работе нужно ориентировать на ее показатели, чтобы сохранить производительность гарнитуры. В таблице указаны основные характеристики зубьев в зависимости от шага цепи и особенностей звеньев.

Рисунок 4 – Рекомендации по заточки в зависимости от параметров цепи

Дополнительные рекомендации, как наточить цепь бензопилы своими руками

При работе следует неукоснительно соблюдать требования безопасности. Работать нужно обязательно в перчатках из грубого материала, чтобы не травмировать руки, так как рабочая поверхность зубьев очень острая.

Если технология заточки предписывает демонтаж цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповёрт.

Специалисты рекомендуют способ повышения прочности и износостойкости цепей, который известен под названием «стабилизация внутренней структуры металла». Для этого новая шина на протяжении полутора-двух недель при температуре 55-65ºС прогревается в масляной ванне. Эксплуатация подтверждает эффективность такой технологии.

Электрические и ручные станки для заточки

Качественная заточка цепи напильником не всегда возможна при длительной эксплуатации механизма без регулярного технического обслуживания или при частом соприкосновении зубцов с камнями и другими твердыми частями грунта, при которых они значительно деформируются и теряют свою форму. В этом случае применяются электрические и ручные станки. Первые оборудуются кругами для заточки, приводящимися во вращение энергией электрического тока, вторые представляют собой разновидность механических приспособлений.

Принцип действия ручных станков для заточки напоминает пилу лучкового типа, в которой вместо полотна укрепляется напильник круглого сечения соответствующей длины. Довольно замысловатое устройство при механической настройке дает возможность расположить инструмент с нужной ориентацией к контрольному зубцу наименьшего размера, который затачивается несколькими движениями.

Параметры угла заточки сохраняются при коррекции следующего режущего элемента, таким образом, быстро и качественно выполняется не только заточка, но и правка цепи под единый размер зубцов. Для обработки ограничителя ручным станком необходимо вместо напильника круглой формы вставить плоский инструмент.

Существенно облегчает и упрощает процесс выполнения работы применение электрического станка. Угол заточки на этом агрегате обеспечивается точной системой настройки, позволяющей подвести точильный круг с выверенной ориентацией непосредственно к режущей кромке обрабатываемой поверхности, при этом осуществляется автоматическая фиксация шины.

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

1. Напильник круглый, имеющий державку необычного вида.
2. Плоский напильник, необходимый для регулирования ограничения глубины.
3. Крючка.
4. Специального шаблона.

?t=21s Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы. К правилам проведения работы можно отнести:

1. Делать следует одинаковое количество движений.
2. Нужно контролировать силу давления на поверхность во время ее обработки.
3. Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.

Как узнать, когда необходима заточка?

Определить, сточились ли зубья цепи или нет, можно по некоторым характерным признакам. Конечно, тут все зависит от того, насколько интенсивно используется бензопила. Стоит присмотреться к тому, какую стружку она оставляет. Ее однородность и квадратные формы указывают на острые зубья. Если же цепь сточилась, то она обычно оставляет за собой древесную пыль, а сами опилки походят на иголки, которые «производит» ручная ножовка.

Если скорость распила снижена, то это тоже считается признаком затупления цепи. Чувствуется увеличение нагрузки на сам инструмент и появление вибрации. Новичкам не всегда удается заметить некоторые из этих признаков

Поэтому им стоит больше обращать внимание на качество стружки. Иногда она бывает коричневого оттенка, что уже гарантированно указывает на то, что пора точить цепь

Способы заточки цепи бензопилы

При любом методе заточки важно знать под каким углом нужно точить цепь бензопилы. Для качественной обработки бензопилы в домашних условиях используются несколько действенных методов:

• с применением напильника;
• при помощи болгарки;
• электрическим станком;
• станком с ручным приводом.

Каждый из способов довольно эффективен, поможет идеально наточить зубья цепи, и на долгое время продлить срок эксплуатации электро- или бензопилы.

Заточка напильником является самым простым и доступным способом, но самым трудоемким. Для этого не требуется наличия электрической сети, провести работы можно в любых условиях. Для затачивания зубьев рекомендуется использовать круглый напильник с мелкой и средней насечкой.

Не всем известно под каким углом точить цепь бензопилы на станке. Для качественной заточки зубьев затачивающее устройство необходимо разворачивать на 180 — 200 градусов. Такой угол легко обеспечить с применением электрического станка или оборудования с ручным приводом.

Популярный способ затачивания режущей части пилы болгаркой имеет некоторые сложности. Диск инструмента может неожиданно лопнуть в процессе и травмировать окружающих.

Признаки затупившейся цепи и последствия дальнейшей эксплуатации

Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:

• бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
• во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
• стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
• цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.

Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.

Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:

• лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
• перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
• ускоренный износ шины и других частей бензопилы.

Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.

Дополнительные рекомендации

В первую очередь вы должны помнить, так это то, что перед тем как производить непосредственную заточку, необходимо выполнить определение ее уровня, отталкиваясь от наиболее, скажем так «тупого» резца, так как он является своеобразным ориентиром в данном процессе.

Схема смазки цепи

Также немаловажно помнить о том, что не нужно слишком увлекаться манипуляцией и глубоко производить стачивание вашей цепи. Так как таким образом вы попросту нарушите ее прямую функциональность, и снизится непосредственная ее прочность и крепость звена в том числе

Немаловажным также является то, что большинство специалистов рекомендуют после непосредственной заточки производить продувание самой цепи посредством использования воздуха сжатого. А после такого процесса на несколько часов поместить ее в масло, но оно должно быть чистым.

Как заточить цепь бензопилы напильником

Для того чтобы заточить цепь на бензопиле напильником, потребуются , собственно, сам круглый напильник нужного диаметра, шаблон для правильного определения угла заточки, а также шаблон и плоский напильник для стачивания ограничителя глубины пиления (направляющего зуба).

Заточной набор: круглый напильник с шаблоном, плоский напильник, шаблон для стачивания ограничителя глубины пиления

1. Не снимая цепь с бензопилы, прикладываем круглый напильник к режущему зубу, соблюдая нужный угол заточки, и проводим по зубу 2-3 раза в направлении «от себя». Если прижимать напильник к зубу при его движении в направлении «к себе», он завальцуется и перестанет точить. Поэтому, чтобы правильно заточить, прижимаем его только при движении «от себя».

Заточка напильником без жесткой фиксации

Правильность угла при заточке с помощью нефиксирумого шаблона смотрим по риске, нанесенной на него — она должна быть параллельна шине бензопилы. Угол заточки должен быть в 30, градусов для поперечного пиления, и в 10 градусов для продольного. Удобнее сначала заточить все зубья цепи, смотрящие в одну сторону, а потом пройтись по зубьям, смотрящим в противоположную сторону.

При использовании жестко фиксируемого направляющего шаблона он закрепляется на шине бензопилы и не дает напильнику уйти в сторону — качество правки в таком случае, как было сказано в начале, не страдает от дрожания руки. Далее выставляется нужный угол и остальные действия происходят также, как и с нефиксируемым шаблоном.

Заточка цепи напильником с жесткой фиксацией

Стоит еще заметить, что есть такие приспособления для правки напильником, при использовании которых цепь нужно будет снять с бензопилы.

Правка цепи напильником со снятием ее с бензопилы

2.Теперь берем шаблон и плоский напильник для стачивания направляющего зуба. Для этого указанный шаблон кладем поверх режущего зуба так, чтобы направляющий зуб выступал в имеющуюся на шаблоне прорезь. Плоским напильником стачиваем торчащую за пределы шаблона часть направляющего зуба. Это делается для соблюдения требуемой разницы по высоте между режущим и направляющим зубом в 0,65 мм. Обычно такую процедуру нужно проводить после уже 4-6 правок, поскольку напильником за одну-три правки режущий зуб не сильно стачивается, чтобы намного уменьшиться по высоте.

Стачивание ограничителя глубины пиления (направляющего зуба)

Диаметры напильников для цепей с определенным шагом:

3/8″P — 4 мм

0,325″ — 4,8 мм

3/8″ — 5,2 мм

0,404″ — 5,5 мм

Инструменты для ручной заточки и их предназначение

Перед началом проведения работ, следует подготовить соответствующий перечень инструментов. Для ручной заточки используются напильники, которые идут в комплектации вместе с бензопилой. Как правило, инструмент поставляется с двумя напильниками, отличающиеся по форме:

круглый напильник предназначен для обработки основной кромки с последующим ее закруглением. Для таких работ выбираются инструменты, диаметр которых от 3,2 до 5,5 мм

Важно использовать такие напильники, которые имеют одинаковый диаметр по всей длине, а их насечки снимают стружку только в одном направлении (выбирать такие напильники лучше в специализированных магазинах);

 плоские напильники служат для того, чтобы сточить ограничители глубины. Именно от этих ограничителей зависит, насколько сильно оснастка будет входить в структуру древесины.

Относительно выбора напильника соответствующего диаметра для цепи: важно уделить этому фактору особое внимание. Диаметр прибора подбирается в зависимости от размера зуба, и выбирать наугад — это не правильно. Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников

Покупая фирменные изделия, вы найдете на упаковке для них соответствующие значения диаметров напильников.

Таблица выбора диаметра напильников для заточки

Обзаведитесь этими двумя видами напильников, если хотите научиться правильно затачивать бензопильные цепи

Важно отметить, что ручным способом заточка выполняется намного чаще, чем машинным. Связано это хотя с тем, что при таком подходе снимается меньший слой металла, что в итоге отражается на ресурсе оснастки

Это интересно! Ошибочно мастера используют напильники, которые идут в комплекте для постоянной заточки цепей. Однако они также имеют свой срок службы, и рекомендуется регулярно в зависимости от частоты их эксплуатации менять.

Заточка с помощью напильников

Напильники являются отличным вариантом ручного инструмента, с помощью которых можно восстановить остроту зубьев.

При их использовании важно помнить о соблюдении угла заточки цепей для бензопил. Но всё же правильно будет начать с другого вопроса

Он касается того, как правильно подобрать подходящий напильник для заточки цепи от бензопилы

Но всё же правильно будет начать с другого вопроса. Он касается того, как правильно подобрать подходящий напильник для заточки цепи от бензопилы.

Подбор инструмента во многом определяет качество будущей проведённой работы. Если выбрать не тот напильник, то в лучшем случае эффективность работы зубьев упадёт ещё ниже. В худшем вы испортите цепь настолько, что восстановить её уже никак не получится.

Чтобы точить цепь бензопилы напильником, ориентируйтесь на шаг зубьев цепи.

Самые ходовые инструменты имеют шаг:

• 1/4;
• 0,325;
• 3/8;
• 0,404.

Для них, соответственно, подходят напильники такого диаметра:

• 4,0;
• 4,8;
• 5,2;
• 5,5 миллиметров.

Есть более редкие эксклюзивные пильные цепи. Для них потребуется цилиндрический аналог диаметром 3,2 миллиметра.

Для комфортной работы стоит задействовать инструменты размером 200 мм.

Технология заточки

Правильно точить цепь от бензопилы рекомендуется круглым и плоским напильником.

Вообще для работы следует подготовить такой комплект:

• напильник круглого типа;
• плоский заточный инструмент;
• держатели;
• станок для зубцов.

С помощью круглого напильника будет осуществляться обработка кромок на пильных зубцах, которые отличаются скруглённой формой. В основном берут ручные инструменты диаметром от 4 до 5,5 миллиметров.

Плоский инструмент необходим, чтобы заточить ограничители глубины. Ведь от них зависит способность цепи въедаться или вгрызаться в структуру обрабатываемого материала. В основном это дерево. Но бензопилы могут применять для раскройки и распила других материалов.

Сама правильная заточка изношенной цепи от бензопилы предусматривает проведение работы без снятия элемента с конструкции инструмента. При этом пилу следует разместить на ровной горизонтальной поверхности. Предварительно убедитесь, что включён тормоз.

Перед заточкой нужно внимательно осмотреть цепь по всей длине. Не исключено, что там образовались трещины, сколы или изломы. Некоторые дефекты оказываются настолько серьёзными, что точить такую цепь уже бессмысленно.

В процессе возврата остроты зубцам цепи от бензопилы, нужно учитывать следующие особенности технологии:

• зубцы следует затачивать строго изнутри наружу;
• градус проведения заточки зависит от меток, нанесённых производителем цепи;
• зуб, который затачивается, нужно расположить посередине.

Такая работа, проводимая вручную, обязательно предусматривает использование плотных защитных перчаток, а также маски и очков. Иначе можно порезаться об зубья, либо пострадать из-за летящей металлической стружки.

Мастер может значительно упростить себе задачу. Но для этого потребуется купить специальный держатель, предназначенный для заточки. Зато с его помощью можно чётко выбрать глубину расположения ограничителя и подобрать правильный угол для заточки.

Правильный станок (с ударением на И) крепится к шине с помощью струбцин. Далее направляющие выставляются под углом, и за счёт них определяется градус заточки.

Зубец, который подвергается обработке, нужно зафиксировать упором. Поверх него устанавливается напильник.

Вне зависимости от используемых приспособлений, сначала нужно заточить кромки и только потом выровнять ограничители глубины.

Пошаговый процесс

Процесс заточки, где основную роль играет напильник, выполняется в такой последовательности:

фиксируется пила для более качественной и точной обработки;
монтируются державки, опираясь на показания шкалы;
определяется угол заточки, возвысив над остриём держатель на 1/5;
по самым тупым зубцам определяется минимальный размер точения;
обработка выполняется с помощью круглого напильника;
важно совершать плавные движения от себя;

на каждый зуб по 2-3 плавных движения.

Обязательно в процессе заточки следует переворачивать напильник. Это нужно для того, чтобы избежать неравномерной сточки.

Также важно заточить зубья с двух сторон. Только после завершения обработки первой стороны, бензопилу можно перевернуть

Хорошим решением станет установка шаблона для ограничителя. Указательная часть располагается между зубами. Выступ, образующийся над шаблоном, нужно будет сточить плоским напильником.

Описание процесса заточки

Рассмотрим подробнее как заточить цепь бензопилы. Первое что нужно сделать, это подготовить место для установки струбцины, либо если процесс будет проходить без нее, то удобно применять в качестве упора для фиксации шины в горизонтальной плоскости обычное полено. Бензопила устанавливается на ровную поверхность, полено подкладывают под шину, включается тормоз.

Следующий этап непосредственная заточка зуба. Для этого круглым напильником производятся движения от внутренней стороны зуба к внешней.

Очень важно в этот момент сохранять правильный угол заточки. Стандартный угол составляет тридцать градусов от перпендикулярного расположения напильника к плоскости шины

Как правильно расположить показано на фото ниже.

В процессе заточки бензопилы для нестандартного реза, например, продольного. Затачиваемый угол меняется на менее острый. Как правило, он составляет не более 10°. Именно в таких случаях, для контроля угла заточки используется державка, ручные станки либо опиловочные калибры.

Некоторые производители цепей для бензопил, для облегчения заточки, а также для обозначения максимально возможной заточки, на верхней поверхности зуба делают специальную метку.

Удерживая напильник параллельно метке, можно быть уверенным, что соблюдается правильный угол.

В процессе правки цепи принято затачивать сначала зубья с одной стороны, а потом с другой, это удобно т. к. нет необходимости постоянно менять свое расположение по отношению к бензопиле.

После того как наточены рабочие зубья, необходимо плоским напильником отрегулировать высоту ограничительного зуба. Для этого опиловочный калибр укладывается на цепь таким образом, чтобы ограничительный зуб совпадал с его прорезью, после чего выступающая часть стачивается напильником. Эта процедура выполняется для всех ограничительных зубов.

Применение роликового приспособления

Приспособление для заточки, при помощи которого можно быстро и качественно поправить зубья состоит из небольшого направляющего шаблона, на котором установлены два ролика.

Установив приспособление на шину, можно заточить зубья бензопилы, даже не имея опыта проведения подобных операций.

Рекомендации экспертов

Есть полезные советы, чтобы провести заточку бензопилы быстро и эффективно. Общие рекомендации:

• вначале требуется обкатать гарнитуру на слабых оборотах, это позволяет смазке попасть на каждый элемент шины;
• цепь должна под напряжением, ослабление может привести к получению травм, особенно при использовании электрического станка;
• гарнитуру рекомендуется править после каждой продолжительной работы инструмента, внимательно проверять зубья до начала пиления;
• своевременно смазывать каждый элемент шины, что не только улучшает процесс работы с древесиной, но и снижает нагрузку на ротор, двигатель.

Глубину пропила, состояние режущей кромки и ограничитель нужно проверять после 3-4 заточек. Рекомендуется сверяться с шаблоном для конкретной модели гарнитуры.

Заточка цепи бензопилы – неотъемлемая часть работы с этим инструментом. Острота зубьев влияет на производительность и безопасность во время пиления. Для правки режущей кромки шины можно использовать электрический или ручной станок, в домашних условиях проще воспользоваться напильником. Следует учитывать особенности конкретной модели гарнитуры, измерять шаблоном каждый элемент.

Как понять, что цепь потеряла остроту

Есть несколько характерных признаков, указывающих на затупившуюся цепь бензопилы.

Для начала мастер замечает, что цепь застревает в древесине. Причём как в твёрдой, так и в достаточно мягкой. Теряется качество управляемости. Порой пила словно выходит из-под контроля.

Ещё характерным признаком выступает пыль, которая вылетает из дерева ил бревна при распиле. Хотя в нормальном состоянии рабочего инструмента должна появляться довольно крупная стружка.

Также при работе бензопилой можно заметить, как для распила даже сравнительно небольшого объекта приходится прикладывать больше усилий, чем раньше. Да и вообще скорость разделки материала уменьшилась. Приходится тратить много сил и времени на то, что раньше срезалось с такой же лёгкостью, как проходящий через мягкое масло нож.

Всё это характерные признаки, которые можно заметить во время работы.

Но не стоит забывать о симптомах при визуальном осмотре. Обычно при затупившихся цепях появляются такие признаки:

• края становятся тупыми;
• на поверхности образуется ржавчина;
• отсутствует характерный стальной блеск.

Соединив все эти факторы воедино, можно довольно легко обнаружить проблемную цепь.

Хотя самым простым решением будет установка новой запчасти, это не всегда рациональный выбор. Расходник дорогой, а цепи тупятся часто при интенсивной работе. Правильная экономия предусматривает периодическую заточку. И тогда при износе ресурса цепи её следует заменить.

Особенности геометрии

Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:

1. Лопатка.
2. Основное звено.
3. Ограничитель глубины.

При этом лопатка зуба состоит из следующих элементов:

1. Торцевое лезвие.
2. Верхнее лезвие.

Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки. Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов. Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол. Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.

Основные ошибки при затачивании бензопилы

В том случае, когда после заточки пила продолжает работать неудовлетворительно, скорее всего были допущены ошибки при затачивании.

1. Неправильный угол заточки: больше или меньше требуемого значения. Чтобы не допустить такой ошибки, необходимо использовать специальный шаблон.
2. Передний угол зубьев наклонен вперед или назад. Это может быть связано с неправильной заточкой напильником. Рекомендуется использовать другой способ заточки, или стараться выдерживать одинаковый нажим при натачивании вручную и подбирать верный диаметр напильника.
3. Зубья цепи отличаются друг от друга по длине. Чтобы не допустить подобной ситуации, необходимо перед началом затачивания отметить ориентировочный зубец, и «подгонять» остальные режущие элементы под него.
4. Высота ограничителя глубины реза режущих звеньев слишком маленькая или, наоборот, больше требуемой. В первом случае необходимо доработать ограничитель, используя опиловочный калибр. Во втором же – заточить режущие звенья или заменить цепь.

Источники

• https://benzopilok.ru/zatochka/tochim-cep-benzopily-svoimi-rukami.html
• https://www.220-volt.ru/articles/instrukciya-po-zatochke-cepei/
• https://postroibanu.ru/sekret/tochim-cep-benzopily-svoimi-rukami.html
• https://tehno-gid.net/inf/kak-natochit-tsep-benzopily-obzor-sposobov.html
• https://benzopilok.ru/zatochka/tochim-cep-benzopily-napilnikom.html
• https://store.fubag.ru/tips/kak-zatochit-tsep-benzopily-napilnikom-stankom-ushm-i-drugimi-sposobami/
• https://dacktil.ru/benzopila/zatochka-tsepej-dlya-benzopil-svoimi-rukami-bolgarkoj.html
• https://intehstroy-spb.ru/elektroinstrument/zatochka-cepey-dlya-benzopil-svoimi-rukami.html
• https://www.vseinstrumenti.ru/rashodnie-materialy/sadovaya-tehnika/benzopily/zatochnye-nabory-i-napilniki/articles/kak-zatochit-cep-benzopily/
• https://ichip.ru/sovety/remont/kak-zatochit-cep-benzopily-svoimi-rukami-724152
• https://gp-prsmah.ru/servis/kak-pravilno-tochit-cep-benzopily-napilnikom.html
• https://SpecMahina.ru/benzopila/kak-natochit-tsep-v-domashnih-usloviyah.html

Когда нужно проводить заточку и как об этом узнать

После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет. Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки. Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту. Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.

Профессиональная заточка цепи на ручном станке: пошаговая инструкция

Если вы основательно решили подойти к натачиванию режущей оснастки своего инструмента, и приобрести специальный ручной станок, фото которого представлено ниже, тогда вам понадобится помощь в том, как им правильно пользоваться.

Такие станки отличаются возможностью выполнения максимально-точной и качественной заточки. Особенно это актуально для новичков. Как наточить цепь бензопилы на ручном станке, рассмотрим с пошаговым описанием:

Для начала станок крепится к краю стола. Как вы понимаете, такой метод также не подходит для использования в полевых условиях.
После сборки станка, необходимо зафиксировать оснастку в специальной канавке тисков, и зафиксировать ее зажимом в виде рычага.
Теперь подбираем соответствующего диаметра напильник, и устанавливаем его в специальный зажим подвижной части станка.
Винтом (показан на фото ниже) выбирается горизонтальный угол заточки.
Выставляется вертикальный угол заточки, который регулируется соответствующим винтом на станке.
Еще одним винтом выставляется высота расположения напильника. Не забываем, что напильник должен возвышаться над верхней кромкой резца на 1/5.
Теперь можно осуществлять процесс заточки. Для этого находим зуб, который станет самым коротким после заточки (на него будут равняться остальные). Ведь увеличить его относительно других невозможно, а сделать другие зубья такими, как этот, вполне под силу, и особенно, при использовании такого оборудования.
Совершаем заточку, двигая напильником вперед с одновременным снятием стружки. В обратном направлении напильник перемещается на холостом ходу, то есть, без нажима.
После того, как первый зуб будет заточен до идеального состояния, мы будем считать его эталонным, и по нему будут затачиваться остальные звенья

Важно отметить, что при дальнейшей заточке нельзя изменять настройки станка.
При помощи указанного ниже на фото стопора с его регулировочным винтом осуществляется настройка величины упора в зуб, который подлежит заточке.
На фото ниже показан ролик с упирающейся в него поперечиной. Это индикатор, благодаря которому происходит приведение размеров всех зубьев к значениям первого эталонного звена.
Аналогичным образом осуществляется заточка всех звеньев с другой части, только для этого необходимо переместить напильник на противоположную сторону.
После окончания процедуры, понадобится отрегулировать глубину пропила

Для начала ее необходимо измерить, воспользовавшись щупами. Ее значение должно быть относительно верхней части режущего зуба в пределах 0,5-0,7 мм или среднее значение 0,65 мм. Если значение меньше указанной нормы, тогда приступаем к стачиванию зуба, отвечающего за глубину реза.
В конструкции станка предусмотрена возможность закрепления треугольного или плоского напильника, с помощью которого и снимается верхний слой металла со звена, отвечающего за глубину реза.
Ниже на фото показан винт, которым выставляется значение глубины пропила, которое необходимо в итоге достичь.

На этом процесс заточки режущей оснастки инструмента на специальном ручном станке завершен. На основании представленной инструкции можно сделать соответствующий вывод. При использовании такого оснащения, можно добиться максимальной точности не только заточки, но и получения зубьев одинакового размера, что положительно влияет на весь процесс пиления бензопилой. Добиться таких результатов невозможно ни при использовании электрических станков, ни при применении метода ручной заточки без дополнительных приспособлений.
