Особенности безмасляных приборов
Данный вариант может быть незаменимым в некоторых ситуациях. Почему? Потому что на выходе дают на 100% чистый воздух, без каких-либо примесей, а это актуально для предприятий с высокими требованиями к качеству сжатого воздуха.
Такая техника востребована в фармацевтическом секторе, в медицинских учреждениях, в пищевой промышленности, на определенных химических заводах. Хотя в других сферах, где требуется применение безмасляного сжатого воздуха, она тоже является актуальной – благодаря следующим своим преимуществам, которые мы покажем на примере наших безмасляных компрессоров серии LENTO:
- нет необходимости в использовании магистральных фильтров в системе подачи сжатого воздуха, в большинстве случаев;
- встроенный рефрижераторный осушитель и отсутствие магистральных фильтров в системе сводит к минимуму перепад давления. Это снижает потребление электроэнергии, которое компрессор затрачивает для поддержания требуемого давления в сети;
- конденсат после компрессора может быть слит в канализацию без дополнительной очистки;
- высокая надежность и значительно меньшие затраты на обслуживание и ремонт, в сравнении с двухступенчатыми безмасляными компрессорами;
- прямой привод передает мощность от электродвигателя к винтовому блоку с эффективностью 99,9%, в отличие от двухступенчатых винтовых блоков, эффективность которых примерно 98% из-за потерь на зубчатом редукторе;
- низкая скорость вращения роторов винтового блока – это меньшая нагрузка на подшипники и низкий уровень шума, в сравнении с двухступенчатыми блоками.
Как устранить неисправности
Все компрессоры «Дентал-Техника» отличаются надежностью и качеством, они имеют годовую гарантию. В случае поломки обратитесь в нашу сервисную службу. Признаки поломки:
- при работе компрессора увеличиваются вибрация, шум;
- для набора рабочего давления нужно больше времени, чем обычно;
- вентиляторы системы охлаждения не работают;
- компрессор включается самопроизвольно;
- конструкция перегревается;
- постоянно срабатывает клапан предохранения.
Все эти проблемы быстро устраняются мастерами. Для этого напишите, позвоните нам. Адреса и телефоны вы найдете на страничке «Контакты».
Устройства с датчиками давления
Ресивер для компрессора производится с баллонами разной емкости. Некоторые устройства подходят для мощных компрессорных установок. Однако в данном случае многое зависит от диаметра патрубка. Если рассматривать модели на один выход, то у них показатель допустимого давления в среднем равняется 5 бар. При этом прижимная сила может максимум доходить до 12 Н.
Клапаны обратного действия устанавливаются с подкладками и без них. Редукторы можно встретить разной проводимости. Тройники на ресиверы устанавливаются диаметром от 2.4 см. Если рассматривать простые модификации, то у них используется только один фильтр. Показатель допустимого давления у ресиверов этого типа составляет около 2 бар. Они подходят для компрессоров общей мощностью от 8 кВт.
Последовательное подключение ресиверов
Один ресивер подключается к компрессору, остальные один за другим присоединяются к первому. Это позволяет получить дополнительную очистку сжатого воздуха. Минусом такого подключения является то, что в случае выхода из строя одного ресивера, всю систему необходимо будет отключать и производить его замену и/или ремонт. К тому же наличие нескольких воздухосборников, каждый из которых имеет свое сопротивление, снижает общую пропускную способность системы. Она будет равна минимальной пропускной способности одного ресивера.
Читать также: Медно фосфорный припой для пайки меди
Подводя итог, можно сказать, что использование дополнительного ресивера позволяет получать сжатый воздух под стабильным давлением, без пульсаций. Кроме того наличие в системе воздухосборника делает возможным использовать мене мощный компрессор, чем без него, для выполнения тех же задач.
Воздухосборники
Воздухосборники предназначены для удаления воздуха из систем отопления и водоснабжения. Диаметр воздухосборника значительно больше диаметра магистрального трубопровода, что приводит к резкому снижению скорости движения воды, что, в свою очередь, способствует удалению воздуха. Воздухосборники устанавливаются в таких местах, где их удобно обслуживать. Чтобы выпускать воздух из воздухосборника предусматривается установка крана для выпуска воздуха или автоматического воздухоотводчика.
Область применения продукции.
Системы отопления и водоснабжения. Вертикальные воздухосборники устанавливаются в высших точках вертикальных магистральных трубопроводов, горизонтальные – в высших точках систем на горизонтальных участках трубопроводов.
ОАО “САНТЕХПРОМ” изготавливает воздухосборники А1И по серии 5.903-20 и 5.903-2, а так же по чертежам Заказчика.
Воздухосборники изготавливаются из стандартных труб – корпуса из труб диаметром (Dн) от 159 до 426 мм. по ГОСТ 10704-91, патрубки из труб условным проходом (dy) от 15 до 50 мм. по ГОСТ 3262-75 и диаметром (Ø) от 76 до 159 мм по ГОСТ 10704-91.
Воздухосборники А1И серий 5.903-2 и 5.903-20 могут изготавливаться как с эллиптическими, так и с плоскими днищами. Воздухосборники с эллиптическими днищами рассчитаны на применение в системах с рабочим давлением до 1,2 МПа, воздухосборники с плоскими днищами разработаны в двух вариантах: для применения в системах при рабочем давлении до 0,6 МПа и для систем с рабочим давлением теплоносителя до 1,2 МПа.
Горизонтальные проточные воздухосборники (1 – с эллиптическими днищами, 2 – с плоскими днищами)
Типы ресиверных редукторов
Для управления работой ресиверов используют одно или двухкамерный редуктор. Так, воздухосборник, имеющий по одной камере высокого (КВД) и низкого (КНД) давления, называется однокамерным. Между этими емкостями расположен запорный клапан, удерживающий сжатый воздух, который поступает из бака в камеру высокого давления. Открывают запорный клапан специально предусмотренным в редукторе винтом, после чего воздух попадает в КНД, а оттуда подается на пневмоинструмент. Величина давления в обеих камерах контролируется при помощи манометров. Ресиверы с однокамерными редукторами отличаются простотой конструкции и поэтому широко используются в компрессорных установках различного вида.
Двухкамерный редуктор отличается от однокамерного наличием дополнительной КНД. При этом обе такие камеры расположены последовательно, одна за другой, что обеспечивает более точное, а главное — плавное понижение рабочего давления. Конструктивно данный редуктор значительно сложнее однокамерного и поэтому в основном используется в установках промышленного назначения, отличающихся повышенной мощностью компрессорных агрегатов.
Классификация
Кроме того, что существуют мобильные и стационарные ресиверы, специалисты отмечают и другие конструктивные признаки воздухосборников, позволяющие считать их различными видами изделий. Так, существуют горизонтально и вертикально ориентированные емкости.
При этом ресиверы в горизонтальном исполнении более компактны и дают возможность экономно разместить на себе насос, электромотор и другое вспомогательное оборудование. Характерная особенность такой компоновки — минимальная длина соединительных трубопроводов. Благодаря этим особенностям горизонтальные ресиверы получили широкое распространение как в бытовых компрессорах, так и в автомобильных пневмосистемах.
Тогда как в вертикальных воздухосборниках проще осуществляется слив накопившегося конденсата. Кроме того, они более удобны при монтаже компрессорных агрегатов, состоящих из нескольких ресиверов, так как занимают меньше места, чем горизонтальные емкости. Поэтому такие воздухосборники чаще используют на тех промышленных предприятиях, где требуется большое количество сжатого воздуха.
Интересно, что при необходимости однотипные ресиверы можно легко объединить между собой параллельным или последовательным способом соединения. При этом емкости, сцепленные между собой последовательно, обеспечивают более высокую степень осушки воздуха и очистки его от различных примесей. Тогда как параллельное соединение ресиверов повышает ремонтопригодность всей системы, так как для восстановления работоспособности одной емкости не нужно полностью выключать компрессорное оборудование. Неисправный бак просто отключается и ремонтируется. Также этот вариант соединения характеризуется наибольшей пропускной способностью.
Для чего нужен ресивер в компрессоре?
Ресивер для компрессора выполняет несколько важных функций:
- Стабилизирует давление воздуха, который подаётся в рабочую зону (перепады в значениях давления неизбежны, поскольку единичный цикл действия любого компрессора предполагает фазу всасывания и фазу нагнетания воздуха).
- Обеспечивают подачу сжатого воздуха в течение некоторого времени при возникших перебоях в работе компрессора, либо при подсоединении к нему дополнительного потребителя.
- Очистку воздуха от накапливающегося конденсата, поскольку повышенная влажность воздуха, которая повышается с ростом его давления, приводит к интенсивной коррозии стальных деталей компрессора.
- Накапливание сжатого воздуха в ресивере для компрессора приводит к последующему снижению суммарных вибраций в системе, что, в свою очередь, уменьшает общий уровень шума, и снижает уровень нагрузок на основание стационарных агрегатов.
При выполнении работ, связанных с получением сжатого воздуха в особо больших количествах, штатного ресивера может оказаться недостаточно. Например, при пескоструйной обработке поверхностей с большой площадью, чтобы не приобретать более мощный компрессор, часто используют дополнительный ресивер.
Наличие ресивера, кроме того, позволяет использовать компрессор периодически, т. е., снизить потребление им электрической энергии.

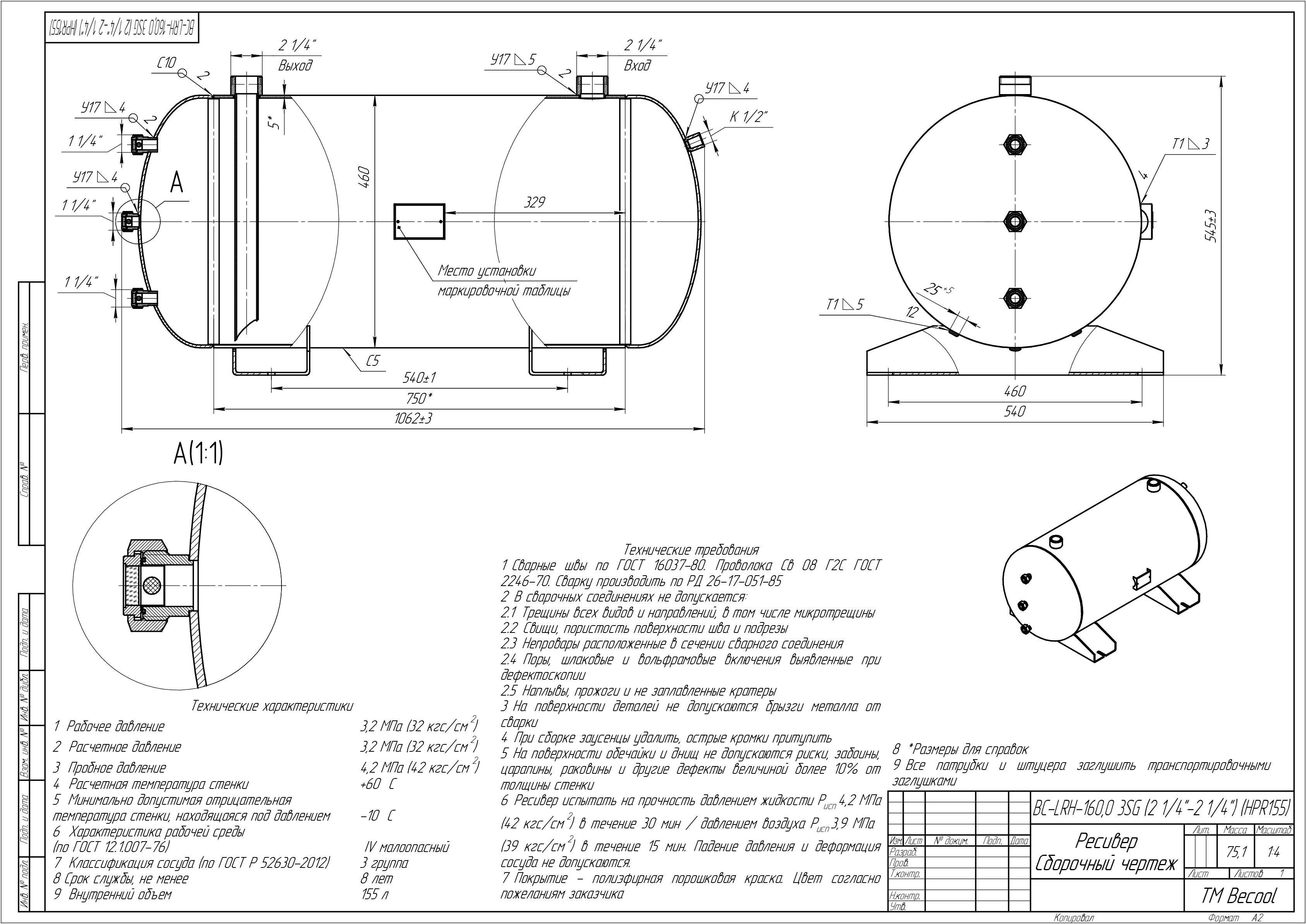

Конструктивно ресивер для компрессора представляет собой герметичный бак с определённой ёмкостью. Для передвижных компрессоров используются ресиверы до 50…100 л, для стационарных – до 500…1000 л. Снабжается воздухоочистными фильтрами, конденсатоотводчиками и запорной арматурой для подключения к основному агрегату и к рабочему устройству, которое потребляет сжатый воздух – соплу, краскопульту и пр.
Ёмкость выполняется стальной, из коррозионно устойчивых сталей типа 10ХСНД или 16ГА2Ф. В исключительных случаях, для компрессоров особо малой мощности, ресиверы могут быть пластиковыми или даже из высокопрочной резины.

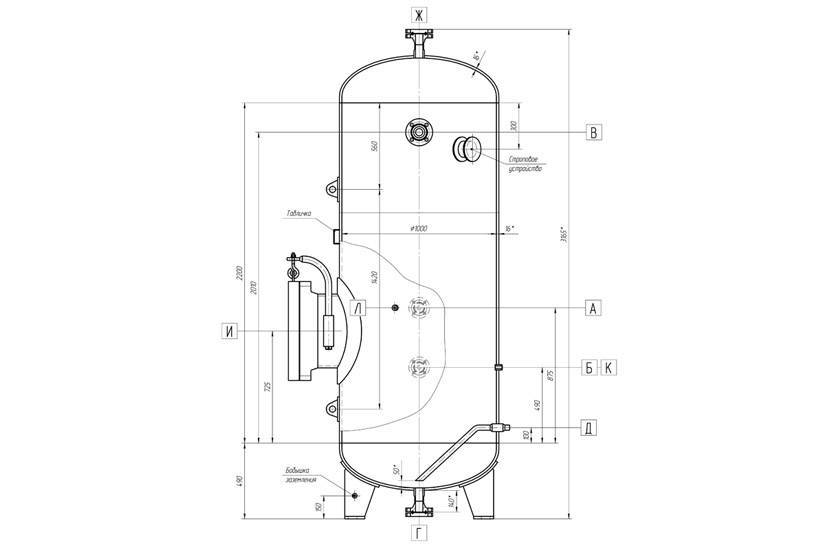

Компоновка ресиверов может быть горизонтальной или вертикальной. Первая применяется в передвижных агрегатах, вторая – в стационарных. Каждая разновидность имеет свои преимущества и недостатки. В частности, в вертикальных ресиверах проще производить отвод конденсата, зато ресиверы горизонтального исполнения более компактны и требуют трубопроводов меньшей длины.
1Что такое воздушный ресивер и для чего он нужен?
Воздушный ресивер или воздухосборник
– специальный резервуар для временного хранения сжатого газа в период пиковых нагрузок перед дальнейшей его подготовкой (фильтрация, осушение) или непосредственно перед использованием.Теоретически, пневматическая система может работать без воздухосборника. Например, на производствах, где не требуется постоянная и стабильная подача рабочей среды. В таких случаях будет обязательным применение фильтров и осушителей, иначе компрессорная установка быстро выйдет из строя. В процессе включения и выключения компрессора неизменно возникает определенное количество циклов нагрузки и разгрузки аппарата. Циклы напрямую зависят от изменения потребности в сжатом воздухе на каждом предприятии, например, при одновременном подключении нескольких потребителей к одной пневмосети. Как результат, возникают перепады давлений, пульсации воздуха, и компрессор начинает работать более интенсивно при повышенных нагрузках. Чтобы предотвратить такие явления, воздух после сжатия необходимо «сбрасывать» в специальные емкости, чтобы стабилизировать давление в пневмосети.
Отсюда вытекает вторая важная функция воздухосборников – они помогают стабилизировать управление компрессором, исключая колебания давления в системе и короткие циклы «включения-выключения».
Другие важные функции ресивера:
- Дополнительное охлаждение рабочей среды и осушение от конденсата. Когда после сжатия воздух попадает в ресивер, происходит его естественное охлаждение, при котором конденсат оседает на стенки ресивера и стекает вниз. Таким образом, ресивер работает, как второй осушитель.
- Защита оборудования от коррозии. За счет образования и накопления конденсата в ресивере, трубопровод и другие аппараты пневмосети более защищены от коррозии из-за влаги.
- Накопление сжатого воздуха в ресивере позволяет сократить количество циклов включения/выключения компрессора и обеспечить равномерную подачу газа потребителю.
- Снижение пульсаций воздуха и вибрации двигателя. Уменьшение вибрации приводит к снижению уровня шумового «загрязнения» рабочего помещения, и позволяет дольше сохранить основание пола без разрушений.
- Предотвращение сбоев в производственном процессе.
- Нейтрализация завихрений рабочей среды, возникающих вследствие изменения давления и температур.
- Дополнительное очищение сжатого воздуха. Крупные сухие частицы задерживаются вместе с конденсатом и затем выводятся наружу.
- Снижение общепроизводственных затрат на осушение и очистку сжатого воздуха.

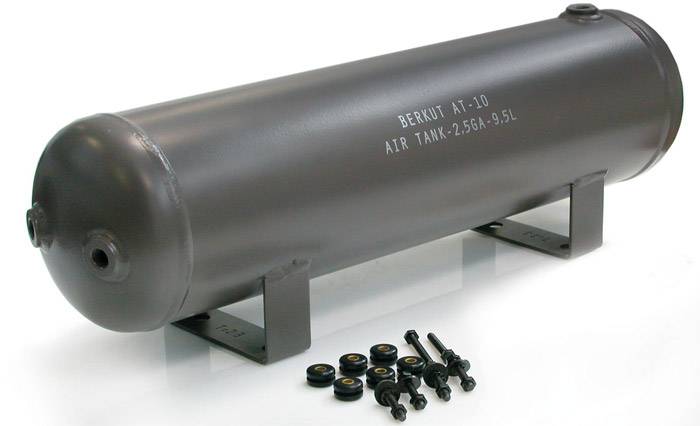

Ресивер может поставляться, как отдельный аппарат (Рисунок 2):

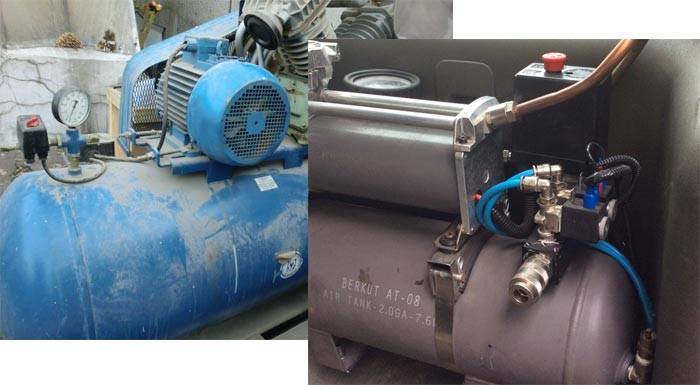

Либо поставляться уже в комплекте с компрессором. Такая комплектация предназначена для помещений с ограниченной площадью или для небольших производственных задач, где не требуется накопление больших объемов сжатого газа (Рисунок 3):
Либо поставляться уже в комплекте с компрессором. Такая комплектация предназначена для помещений с ограниченной площадью или для небольших производственных задач, где не требуется накопление больших объемов сжатого газа (Рисунок 3):
Компрессоры со встроенным ресивером обладают компактными размерами, высокой надежностью, низким уровнем шума и вибраций. С их помощью можно рационально использовать производственную площадь. Чаще всего такая комплектация встречается у компрессоров с мощностью до 26 кВт.
Как ресиверы влияют на эффективность производственного процесса?
Использование ресивера в пневматической сети позволяет повысить эффективность работы всего оборудования. Происходит это из-за того, что воздухосборники:
- Снижают давление на компрессор. Воздухосборник снижает критические показатели давления. Это увеличивает эффективность оборудования, так как повышение давления на каждые 0,29 кПа приводит к потере 1% энергии, и повышению нагрузок на двигатель.
- Снижают количество рабочих циклов «включение/выключение», тем самым практически полностью исключаются потери сжатого воздуха при разгрузке компрессора во время продувки системы.
- Снижают нагрузку на осушитель. За счет образования конденсата, который отводится через специальный кран в ресивере, воздух поступает в осушитель без посторонних вкраплений и почти полностью сухой. Благодаря этому снижается нагрузка на осушитель.
Цена по запросу
Запросить КП
Написать на почту
Предлагаем ресиверы с давлением 10-16-40 бар и объемом бака от 3 до 900 литров. Всегда в наличии ресиверы объемом 250-500-900 литров. Перейти в раздел >>>
Изготовление и подключение дополнительного ресивера своими руками
Нередко для небольшой мастерской возникает необходимость размещения нового пневматического оборудования, с которым старый нагнетатель воздуха уже не может справиться. Можно попытаться самостоятельно решить эту проблему, если подключить к компрессору дополнительный ресивер. При этом совсем не обязательно нести неоправданные расходы, покупая штатную емкость. Опытные мастера стараются обойтись подручными средствами.
Практически в любом хозяйстве часто лежит без дела старое оборудование, предназначенное для работы под давлением. Ресивер для компрессора своими руками можно изготовить из газового баллона, огнетушителя или куска бесшовной толстостенной трубы большого диаметра.
Наиболее надежным получается самодельный ресивер, сделанный из баллона для сжиженного углеводородного газа. Для этого у него демонтируют входной вентиль, после чего интенсивно промывают или пропаривают внутреннее пространство. Желательно заполнить емкость водой и дать раствориться в ней донным отложениям в течение суток. Только после этого можно при необходимости проводить на корпусе газорезку и сварку.
В баллон вваривают штуцера для подключения манометра, входа и выхода воздуха, дренажный вентиль для отвода конденсата.
Совет! Удобно приспособить рукоятки и колеса для мобильных установок или устойчивую опору в случае стационарного применения.
Соединение с компрессором выполняется с помощью металлических труб или шлангов, рассчитанных на высокое давление. Собранную установку обязательно испытывают на максимальной нагрузке, после чего подбирают оптимальный режим для различных ситуаций.
Оборудование
- Решения Atlas Copco
- Воздушные компрессоры
- CPN (производительность от 0,22 до 1,63 м3/мин)
- CPM (производительность от 0,24 до 1,75 м3/мин)
- CPA (производительность от 0,52 до 2.00 м3/мин)
- CPB и CPC (производительность от 1,19 до 11,34 м3/мин)
- CPE и CPF (производительность от 11,8 до 43,00 м3/мин)
- CPG (производительность от 47,00 до 100,00 м3/мин)
- CPVR и CPVS (с частотным регулированием)
- Осушители CP и Pneumatech
- Генераторы азота и кислорода Pneumatech
- Подготовка воздуха
- Воздушные ресиверы
- Система трубопроводов AIRnet
- Фильтры
- Очистители конденсата
- Дизельные компрессоры
- CPS90, CPS185, CPS350
- Модели CPS560-CPS950
- CPS65E, CPS130E (электрический двигатель)
- Передвижные дизельные генераторы
- Пневматический инструмент
- Chicago Pneumatic
- Fuji
- Desoutter
- Строительный и буровой инструмент
- Бетоноломы CP
- Отбойные молотки CP
- Скальные перфораторы CP
- Поршневые компрессоры
- Сервисное обслуживание
- Компрессорное масло Rotair
- Сервисные наборы для CPS90, CPS185, CPS350
- Сервис и проведение ТО
- Пневмоаудит
Выбор воздушного ресивера
Назначение воздушного ресивера
Ресивер воздушный
- Поддержание постоянного давления в пневмосистеме в случаях неравномерного потребления пневмоинструментом сжатого воздуха
- Сглаживание пульсаций при подаче воздуха в пневмооборудование
- Поддержание нормального режима работы компрессорной установки
- Уменьшение числа перепусков компрессора
- Охлаждение сжатого воздуха
- Осушение сжатого воздуха путем сбора и удаления из него конденсата
- Подача дополнительного объема воздуха при кратковременном потреблении, превышающем потенциал компрессора.
Любая пневмосистема должна быть оснащена ресивером, однако к его выбору надо подходить очень ответственно.
Выбор ресивера
Ресивер воздушный подбирается в зависимости от конкретной задачи, стоящей перед пневмосистемой. Параметры воздухосборника рассчитываются по специальным формулам. При расчете учитываются следующие факторы:
- производительность компрессорной установки
- тип системы регулирования (механический или автоматический)
- требования к качеству сжатого воздуха (необходимость осушения, удаления паров масла, влаги, твердых частиц)
- способ получения сжатого воздуха – использование компрессора поршневого или винтового типа. Пневмосистемы, в которых применяется поршневой компрессор, нуждаются в ресиверах большего объема, чем системы с винтовыми установками.
Если ресивер воздушный выбирается в момент, когда еще мало данных о будущей компрессорной системе в целом, то единственным параметром, без которого невозможно выбрать оптимальный вариант, является производительность компрессора. В данном случае объем воздухосборника должен равняться:
- для поршневых компрессоров — производительности установки, увеличенной на 20%
- для винтовых компрессоров – достаточно всего 30-35% от производительности установки, поскольку режим холостого хода не оказывает негативного влияния на винтовые конструкции.
Поскольку в некоторых пневмосистемах может использоваться не один, а сразу несколько компрессорных установок, допустимо оснащать такую систему всего одним ресивером. Минимальный размер такого ресивера следует рассчитывать, исходя из параметров компрессора, имеющего самый высокий показатель производительности.
Следует отметить, что приблизительный расчет объема ресивера лишь по одному показателю, то есть производительности компрессора, может привести к неточностям и снижению эффективности пневмосистемы. Поэтому всегда лучше воспользоваться помощью специалистов нашей компании, которые имеют большой опыт и помогут правильно выбрать ресивер воздушный с учетом особенностей компрессорной установки, пневмооборудования и условий его эксплуатации.
Ресиверы ALUP
Большим спросом во многих странах мира пользуются ресиверы немецкой компании ALUP. Данный производитель предлагает вертикальные ресиверы, изготовленные из высококачественных материалов. Это:
- окрашенные ресиверы, выдерживающие максимальное давление от 11 до 15 бар, объемом от 200 до 5000 л, рассчитанные на срок эксплуатации 10 лет
- оцинкованные ресиверы, выдерживающие давление 11 и 12 бар, объемом от 200 до 3000 бар. Данные воздухосборники могут прослужить 25 лет, благодаря оцинкованному корпусу, который не подвержен окислению и коррозии.
Большинство моделей оснащено манометром и предохранительным клапаном и может применяться как в крытых помещениях, так и непосредственно на улице.
Описание

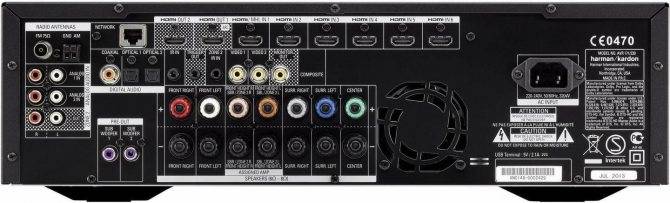

AV-ресивер — это многофункциональный усилитель цифрового аудиопотока. Проще ресивер можно назвать комплексом, объединяющим всю бытовую технику. К основным составляющим ресиверов относятся:
- Процессор, который преобразовывает цифровой звук в аналоговый.
- Многоканальный усилитель, который заставляет работать колонки.
- Ресивер собирает видеосигнал в один поток и выводит на телевизор, позволяя, таким образом, избавиться от огромного количества шнуров и проводов.
- Встроен радиоприемник с удобной цифровой индексацией.
Именно благодаря ресиверу отдельные компоненты превращаются в цельный домашний кинотеатр. Поэтому стоит очень внимательно относиться к его выбору. Выбор, по правде говоря, сейчас огромен, и найти себе подходящую модель сможет каждый. Например, неплохо себя зарекомендовал AV-ресивер Yamaha, особенно качеством звука.
Выбор воздушного ресивера
Назначение воздушного ресивера
Ресивер воздушный
- Поддержание постоянного давления в пневмосистеме в случаях неравномерного потребления пневмоинструментом сжатого воздуха
- Сглаживание пульсаций при подаче воздуха в пневмооборудование
- Поддержание нормального режима работы компрессорной установки
- Уменьшение числа перепусков компрессора
- Охлаждение сжатого воздуха
- Осушение сжатого воздуха путем сбора и удаления из него конденсата
- Подача дополнительного объема воздуха при кратковременном потреблении, превышающем потенциал компрессора.
Любая пневмосистема должна быть оснащена ресивером, однако к его выбору надо подходить очень ответственно.
Выбор ресивера
Ресивер воздушный подбирается в зависимости от конкретной задачи, стоящей перед пневмосистемой. Параметры воздухосборника рассчитываются по специальным формулам. При расчете учитываются следующие факторы:
- производительность компрессорной установки
- тип системы регулирования (механический или автоматический)
- требования к качеству сжатого воздуха (необходимость осушения, удаления паров масла, влаги, твердых частиц)
- способ получения сжатого воздуха – использование компрессора поршневого или винтового типа. Пневмосистемы, в которых применяется поршневой компрессор, нуждаются в ресиверах большего объема, чем системы с винтовыми установками.
Если ресивер воздушный выбирается в момент, когда еще мало данных о будущей компрессорной системе в целом, то единственным параметром, без которого невозможно выбрать оптимальный вариант, является производительность компрессора. В данном случае объем воздухосборника должен равняться:
- для поршневых компрессоров — производительности установки, увеличенной на 20%
- для винтовых компрессоров – достаточно всего 30-35% от производительности установки, поскольку режим холостого хода не оказывает негативного влияния на винтовые конструкции.
Поскольку в некоторых пневмосистемах может использоваться не один, а сразу несколько компрессорных установок, допустимо оснащать такую систему всего одним ресивером. Минимальный размер такого ресивера следует рассчитывать, исходя из параметров компрессора, имеющего самый высокий показатель производительности.
Следует отметить, что приблизительный расчет объема ресивера лишь по одному показателю, то есть производительности компрессора, может привести к неточностям и снижению эффективности пневмосистемы. Поэтому всегда лучше воспользоваться помощью специалистов нашей компании, которые имеют большой опыт и помогут правильно выбрать ресивер воздушный с учетом особенностей компрессорной установки, пневмооборудования и условий его эксплуатации.
Ресиверы ALUP
Большим спросом во многих странах мира пользуются ресиверы немецкой компании ALUP. Данный производитель предлагает вертикальные ресиверы, изготовленные из высококачественных материалов. Это:
- окрашенные ресиверы, выдерживающие максимальное давление от 11 до 15 бар, объемом от 200 до 5000 л, рассчитанные на срок эксплуатации 10 лет
- оцинкованные ресиверы, выдерживающие давление 11 и 12 бар, объемом от 200 до 3000 бар. Данные воздухосборники могут прослужить 25 лет, благодаря оцинкованному корпусу, который не подвержен окислению и коррозии.
Большинство моделей оснащено манометром и предохранительным клапаном и может применяться как в крытых помещениях, так и непосредственно на улице.
Как подобрать оптимальные параметры ресивера?
Кроме вместимости, ресивер для компрессора характеризуется также:
- Предельными значениями влажности воздуха.
- Условиями эксплуатации (допускается перепад внешних температур окружающего воздуха -15…+40ºС и относительная влажность не более 75…80%).
- Требованиями к месту установки (вдали от источников тепла, горючих и взрывоопасных материалов, а также в атмосфере загрязнённого механическими частицами воздуха – пример, вблизи циркулярных пил).
Требованиями ПБ 03-576-03 (правил устройства и безопасной эксплуатации сосудов, работающих под давлением) запрещается также эксплуатация ресиверов, которые не прошли поверку работоспособности стенок резервуара, а также имеющих внешние дефекты поверхности – трещины, вмятины, следы атмосферной коррозии.
Выбор характеристик ресивера для компрессора производят так. Устанавливают требуемый расход сжатого воздуха, продолжительность его потребления, минимальное и максимальное значения давления. Далее, воспользовавшись стандартными таблицами онлайн-расчёта (например, //www.kaeser.ru/Online_Services/Toolbox/Air_receiver_sizes/default.asp) определяют искомый параметр. Например, при исходных данных расхода воздуха 0,1 м3/мин, продолжительности пиковой нагрузки при работе 5 мин, допустимым перепадом давлений минимум/максимум 3/4 ат, оптимальный объём бака ресивера составит 500 л.
Данный способ ориентирован на время, которое потребуется для полного опустошения ресивера. Существует и упрощённая, табличная методика, которая соотносит объём ресивера с потребляемой мощностью компрессора. Используемые на практике соотношения таковы:
- Для компрессора мощностью до 5 кВт – до 100 л;
- Для компрессора мощностью до 10 кВт – до 300 л;
- Для компрессора мощностью до 20 кВт – до 550 л.
Промежуточные значения рекомендуется получать интерполированием. Имеются также и экспериментальные зависимости. Например, ёмкость резервуара ресивера не может быть меньше, чем производительность компрессора за 8 секунд его непрерывной работы. В частности, при расходе воздуха компрессором в 400 л/мин объём бака составит, не менее:
V = (400×8)/60 = 53,33 (л)
Зачем нужны воздушные ресиверы? Обеспечение более щадящего режима работы компрессора
Бóльшая часть воздушных компрессоров наиболее распространенных типов сжатия, в том числе винтовых и поршневых компрессоров, не оснащены какими-либо системами плавного или даже ступенчатого регулирования производительности, а имеют лишь дискретное ее регулирование — то есть, они или производят сжатый воздух в объеме 100% от своей номинальной производительности, или не производят его вообще. У поршневых компрессоров, это реализуется простейшим способом — пуском или остановкой приводного электродвигателя. У всех современных винтовых компрессоров, помимо пуска/остановки электродвигателя, предусмотрен и более щадящий способ изменения режима работы — т.н. холостой ход. Режим холостого хода у винтовых компрессоров реализуется путем закрывания заслонки клапана всасывания, расположенного на стороне всасывания винтовой пары, между ней и входным воздушным фильтром. При работающем приводном электродвигателе и открытой заслонке клапана всасывания винтового компрессора, атмосферный воздух беспрепятственно поступает на сжатие; при закрытой заслонке клапана всасывания и, опять же, работающем электродвигателе, воздух не поступает на сжатие, и внутри масловоздушного контура винтового компрессора лишь циркулирует компрессорное масло (последнее относится к маслозаполненным компрессорам; у безмасляных винтовых компрессоров, масло и, при водяном охлаждении, вода, циркулируют в рубашках блоков сжатия и в подшипниках/приводной системе). У одноступенчатых винтовых компрессоров, потребление электроэнергии в режиме холостого хода составляет примерно 30% от номинального энергопотребления в нагруженном режиме.
Допустимая частота
Примерная допустимая частота перезапусков приводного электродвигателя (как поршневых, так и винтовых компрессоров) или переключения винтового компрессора между режимами работы.
120 | ||
11…22 | 25 | 80 |
30…55 | 20 | 60 |
65…90 | 15 | 40 |
110…160 | 10 | 30 |
200…250 | 5 | 20 |
Как пуск/остановка приводного электродвигателя, так и переход между нагруженным режимом и режимом холостого хода производятся системой управления компрессора на основании получаемых ей данных о давлении сжатого воздуха после компрессора
При этом, не важно, как именно реализована «система управления» — это может быть и простейшее механическое реле давления, и сложный микропроцессорный блок с передовым пользовательским интерфейсом; в любом случае, при росте давления после компрессора (т.н. «сетевого давления», то есть давления в сети сжатого воздуха) до определенного установленного верхнего уровня, происходит или остановка двигателя (возможно как для поршневых, так и для винтовых компрессоров), или переход на холостой ход (закрытие заслонки клапана всасывания; только у винтовых компрессоров). При падении давления до установленного нижнего уровня, происходит запуск двигателя или переход на рабочий ход
При падении давления до установленного нижнего уровня, происходит запуск двигателя или переход на рабочий ход.
Каждый перезапуск электродвигателя и, в меньшей степени, каждое открытие/закрытие клапана всасывания — это небольшой стресс для всего компрессора. Повышенным нагрузкам подвергаются не только сам электродвигатель или клапан всасывания, но и многие, даже почти все, узлы компрессорной установки. Поэтому, частоту изменений режима работы всегда желательно, по возможности, сокращать. При этом, очевидно, что чем больше объем сети сжатого воздуха после компрессора, тем больше времени, при прочих равных, будет занимать рост или падение давления в этой сети. Первой и главной функцией воздушного ресивера является искусственное увеличение объема сети сжатого воздуха с целью минимизации частоты перехода компрессора между постоем/работой или между нагруженным и холостым режимами работы.
Выводы
Разумеется, выбор подходящего ресивера — совсем не простая задача. Часто создается впечатление, что производители, оснащая ресивер обилием программных фишек и различных надстроек DSP, ставят перед собой только одну цель — испугать потребителя массой сложнопроизносимых названий и аббревиатур. Даже чтобы просто озвучить каждую из возможных опций, которая доступна в том или ином AV-ресивере — пришлось бы выйти за рамки лаконичной вводной статьи.
Если же рассматривать сегмент ресиверов в целом — безусловно, это одни из самых сложных и многофункциональных устройств на современном AV-рынке. Но бояться их не стоит. Как правило, после этапа первичной настройки ресивер не причинит пользователю особых беспокойств.
