Сварочный стол. Удобство и точность работ

Техника безопасности при сварочных работах

Так как все этапы процесса непосредственно связаны со сваркой, необходимо придерживаться стандартных правил безопасности. Они касаются размещения и оснащения сварочного поста, спецодежды, физических параметров работы приборов. Техника безопасности включает следующие пункты:

1. Мастерская должна быть оборудована вентиляционной системой. Помещение должно предусматривать возможность проветривания.
2. Если сварка проводится на открытом воздухе, рабочее место должно находиться под навесом. При этом во время сильного дождя или снегопада процесс останавливают.
3. Сварщик должен быть одет в защитную одежду, которая включает маску (щиток), рукавицы из спилка или замши, обувь и костюм из невоспламеняющегося материала.
4. Если проводится сварка деталей из оцинкованного металла, мастеру для защиты дыхательных путей необходим респиратор.
5. У сварочных кабелей должна быть неповрежденная обмотка, а у мест их стыковки — качественная изоляция. При обнаружении дефекта работу следует прекратить и восстановить целостность провода.
6. Длина электрокабелей, идущих к сварочному аппарату, не должна превышать 10 м. Шнуры подвешивают на высоте 2,5 м или опускают на пол в заземленной стальной трубе.
7. Оборудование можно использовать под напряжением не более 90 В. Оптимальная сила тока для работы составляет не более 0,05 А.

Алгоритм изготовления своими руками оригинальных журнальных столиков

Для мастера, обладающего необходимыми навыками, изготовление стола для сварочных работ — несложное мероприятие. Главное — соблюдать все правила техники безопасности, придерживаться подготовленного чертежа и выполнять действия в определенной последовательности. В этом случае конечный результат будет отличаться надежностью и устойчивостью, а прочное готовое изделие на долгие годы обеспечит сварщику удобство при работе.

Мастерская должна быть оборудована вентиляционной системой, а в помещении предусмотрена возможность проветривания

Сварщик должен выполнять сварочные работы в специальной защитной одежде

Сварочные кабели должны иметь неповрежденную обмотку, а места их стыковки — качественную изоляцию

Видео изготовления сварочного стола

Компания «Интеллектуальные Робот системы» предлагает простое решение для вашей мастерской или сервисного центра: набор элементов для сборки сварочного стола «Собери и Вари» торговой марки iRS. Мы хотим сберечь ваши средства, поэтому данный продукт специально спроектирован и изготовлен так, что его можно собрать и сварить самостоятельно, не переплачивая производителю за работу, которую можно сделать собственноручно.

Описание

Сборочно–сварочный стол iRS «Собери и вари» предназначен для сборки и сварки изделий любой сложности: от плоских рам до объёмных пространственных конструкций. Он представляет собой комплект из 5 стальных листов с отверстиями Ø16 мм, 7 рёбер жёсткости (3 продольных и 4 поперечных) и 4 платиков для крепления к столешнице опор.

Что важно знать о безопасности при сварочных работах?

При самостоятельном изготовлении сварочных столов необходимо учитывать все требования безопасности.

Самодельные рабочие места для выполнения сварочных работ должны:

• обладать продуманной вентиляцией для сварочного поста, обеспечивающей полноценную очистку воздуха в зоне нахождения человека;
• быть укомплектованными сетью вытяжек для эффективной работы вентиляционной системы;
• располагать грамотно выполненным заземлением;
• быть выполнены из негорючих материалов.

При выполнении сварочных работ имеется несколько факторов риска:

• поражение электрическим током;
• воздействие электрической дуги на зрительные органы;
• попадание посторонних предметов в глаза;
• поражение органов дыхания вредными газами и испарениями;
• попадание расплавленного металла на участки кожи;
• получение травм при работе на высоте;
• ожоги при взрыве баллона со сжиженным газом.

Непосредственно перед началом сварочных работ следует провести несколько подготовительных мероприятий:

• проверка качества электрической сети;
• контроль надежности и устойчивости стола из профильной трубы;
• диагностика целостности изоляции питающей проводки;
• контроль работоспособности системы воздухообмена сварочного поста;
• проверка исправности вспомогательного оборудования.

В целом, техника безопасности при работе со сваркой должна соблюдаться максимально прилежно.

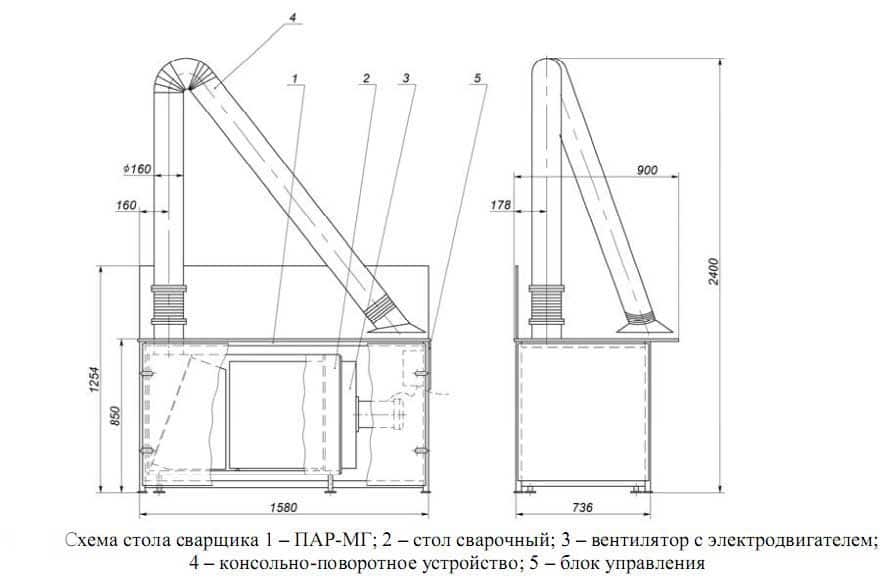

Чертеж сварочного стола.

Для предотвращения риска получения травм, рабочее место должно соответствовать следующим правилам:

Все кабели обязаны быть надежно заизолированы и закреплены. Не допускается использование сварочных рабочих мест с болтающимися силовыми проводами. Перед тем, как сделать стол, мастер должен досконально продумать заземление. На рабочем месте заземлению подлежат такие инструменты: корпуса источников питания, вспомогательное электрическое оборудование и аппаратный ящик. Сечение сетевых проводов, проложенных к месту проведения работ должно быть не менее 25 мм2. Используемая аппаратура должна быть промышленного производства. Газобаллонная магистраль полностью работоспособна и не имеет течей. Подключение, отключение и ремонт сварочного оборудования должен выполняться исключительно штатным электриком. Осветительные приборы, применяемые при сварке, должны питаться от сети с напряжением 12 вольт. Электрододержатель сварочной аппаратуры должен быть заизолирован

Подобная предосторожность позволит избежать ударов электрическим током при прикасании к токоведущим частям электрододержателя. Электрододержатель сварочной установки должен обладать хорошими механическими характеристиками и обеспечивать не менее 8 000 циклов зажима электродов

Оператор сварочного аппарата должен быть одет в спецодежду, обеспечивающую надёжную личную защиту:

• защитные повязки, респираторы и, в редких случаях, противогазы оптимально подойдут для рабочих мест, на которых нет возможности установить качественную вентиляцию;
• комбинезоны и защитные маски для предотвращения попадания капель расплавленного металла на кожу;
• шлем или очки, защищающие глаза от искр и летящих раскаленных капель.

Изготовление сварочного стола

Рассмотрим подробнее процесс производства простого сварочного стола своими руками. Он сделан из прямоугольного металлопрофиля и уголка. Размеры можно менять в зависимости от потребностей конкретного домашнего мастера.

Определимся с размерами стола

Для свободного размещения заготовок, удобства и обеспечения безопасности при работе выбираем следующие размеры:

• высота уровня столешницы пола – 75 см;
• размеры столешницы – 80×100 см;
• высота защитного экрана – 140 см от пола.

Заготовка и раскрой материала

Для изготовления конструкции понадобится:

• уголок 25×25 , длина 46 см, концы срезаны под 45° – 4 шт.;
• уголок 25×225 , длина 76 см, концы срезаны под 45° – 4 шт.;
• профиль 30×230×21,5, длина 76 см – 4 шт. (для ножек);
• стальной лист 3 мм 44.5×75 см – 2 шт. (для полок);
• профиль 60×240×22 мм — длина 100 см – 2 шт.;
• профиль 60×240×22 мм — длина 72 см – 2 шт.;
• профиль 40×230×21,5 длина 72 см – 8 шт. ;
• поворотная колесная опора со стопором – 2 шт.;
• колесная опора – 2 шт.

Каркас сварочного стола

Прокат нарезается болгаркой или отрезной пилой, тщательно зачищается от заусенцев.

Изготовление столешницы

По контуру столешница делается из профиля 60×240. При сборке следует следить за равенством углов и диагоналей контура.

Внутренняя решетка набирается из отрезков профиля 30×230 и приваривается к контуру на равных расстояниях друг от друга. Все сварные швы следует тщательно зачистить угловой шлифмашиной.

Столешница сварочного стола

Сбоку коротких сторон к нижней части столешницы можно приварить ручки из прутка 8-12 мм. Это позволит переставлять стол с места на место.

Ножки для стола

Ножки привариваются по углам рамы столешницы. Сначала следует точечной сваркой прихватить ножки и особо тщательно проверить углы установки ножек угольком и металлической линейкой. Они должны быть строго перпендикулярны плоскости рамы. Если обнаружен перекос — его следует исправить. В противном случае стол будет неустойчивым. Снизу ножек можно приварить крепления колес. Это удобно, если стол планируется часто перемещать с места на место. Если же место будет постоянным, то лучше отказаться от добавляющих неустойчивости колес и приварить небольшие квадратики металла для повышения устойчивости и защиты пола от повреждений.

Ножки для стола

После выравнивания ножек их надо приварить постоянно и скрепить дополнительной обвязкой из легких уголков в 20 см от концов. Их приваривают плоской стороной вниз, а в образовавшееся углубление укладывают полочку из OSB. На ней размещают сварочное оборудование и материалы, маску и т.д.

К ножкам можно также приварить несколько кронштейнов и крючков для подвешивания кабелей, держателя и другой оснастки. Их делают из стального прутка больших гвоздей. Следует тщательно зачистить их, чтобы убрать острые грани.

Защитный короб

Защитный короб служит для предотвращения разлета брызг расплавленного металла при сварке и твердых отходов при зачистке. Каркас делается из легкого уголка, а сам короб — из тонколистового металла. Он крепится к столешнице на штифтах. При работке с деталями, выступающими за габариты стола, короб снимают.

Под столешницей можно приварить лоток с невысокими бортиками для сбора окалины при зачистке швов. Лоток устанавливают с некоторым наклоном, чтобы мусор постепенно собирался к его нижнему краю.

Изготовление защитного короба

Инструменты хранят в деревянном или металлическом ящике. Вместо него можно сварить тумбу с полочками.

Сборка

Для проведения сборочных работ понадобится:

• сварочный аппарат;
• электроды;
• болгарка с отрезным диском и диском для зачистки;
• набор ручного слесарного инструмента;
• линейка 1 м, уголок, рулетка.

Сборку проводят в следующем порядке:

• раскрой заготовок, проверка размеров и углов по эскизному чертежу;
• сборка столешницы: сначала контур, потом ребра;
• присоединение ножек;
• приваривание нижней обвязки;
• крепление колес или опорных площадок;
• сборка защитного короба;
• монтаж лотка;
• окончательная зачистка швов, заусенцев и неровностей;
• нанесение грунта и краски ;
• установка листа OSB.

Дополнительно можно приварить ручки для перемещения и крючки для проводов.

Изготовление и сборка

Для изготовления сварочного стола лучше использовать профилированную трубу и стальные уголки. Процесс его изготовления будет проходить в следующей последовательности:

Совет
: рядом со столом стоит поставить емкость с водой и огородить напольное покрытие негорючими материалами.

Чтобы сварочный стол был более функциональным и удобным в работе, его можно дополнить специальными крючками
для фиксации проводов и хранения разных инструментов. Для изготовления крючков подойдут обыкновенные 15 см гвозди. Им придают необходимую форму и приваривают к ножкам изделия с наружной стороны.

При изготовлении переносной конструкции, стол можно укомплектовать колесиками. Для этого подойдут 2 колеса с крепежными элементами.

Изготовление сварочного стола

Процесс изготовления стола начинается с разделки купленной квадратной трубы. Рама и каркас столика изготавливаются из квадратной трубы 70х70 мм. От того, насколько точно будет выполнена нарезка и сборка всех деталей каркаса, зависит, будет ли вся конструкция достаточно устойчивой.

Ножки для стола

Первые отрезанные четыре куска квадратной трубы длиной по 80 см будут использованы для изготовления опорных стоек или ножек сварочного стола. Предварительно трубные заготовки собираются на стальной плите в один пакет, подрезаются и торцуются так, чтобы длина у всех ножек была выдержана с точностью до миллиметра.

Опорную часть каждой ножки необходимо снабдить толстой металлической пластиной, на которую будут крепиться поворотные колеса или ролики. Вырезанные из стали – пятерки пластины сразу засверливаем под крепеж колес и привариваем на ножки.

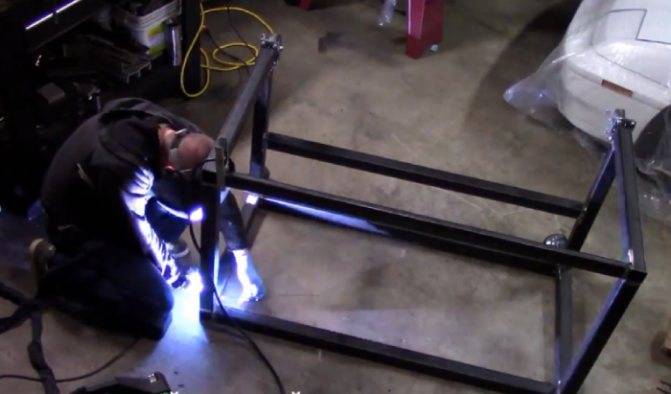

Далее необходимо собрать каркас сварочного стола. На бетонном полу размечаем плоскость будущей конструкции и выставляем готовые ноги на бетоне по выполненной разметке.

По выбранным габаритам вырезаем детали опорной части каркаса сварного стола.

Выложенные на бетоне заготовки выравниваем по уголкам — калибрам и фиксируем струбцинами. Каркас свариваем точками полуавтоматом или обычной электросваркой.

После того как металлические детали были прихвачены небольшими сварными швами, необходимо дать конструкции остыть и еще раз проверить геометрию ножек. Необходимо, чтобы стойки находились в строго вертикальном положении, а расстояния между ними на противоположных сторонах различалось не более чем на 1-2 мм.

Следующим этапом необходимо изготовить нижний ярус стола. Его конструкция несколько отличается от традиционной обвязки уголком, как это делается в случае сборки для столярных и слесарных верстаков.

Рама сварочного стола усилена в нижней части Н-образной обвязкой из профильной трубы. Такая конструкция нижнего яруса обеспечивает удобную постановку ног при работе с деталями, уложенными на сварочном столе. Ничего не мешает переносу центра тяжести далеко вперед, в результате появляется возможность сварить самые сложные и тонкие изделия.

Изготовление столешницы

После зачистки деталей от окалины и установки опорных роликов каркас сварочного стола окрашивают термостойкой краской. Столешницу лучше всего изготовить из стального листа толщиной не менее 5 мм. Большая толщина металла гарантирует, что рабочая поверхность не деформируется и не выдаст пузырь при сильном нагреве.

Плиту столешницы вырезают по чертежу и укладывают на готовый каркас. Прежде чем сварить, необходимо проверить наличие зазоров и подогнать опорные места так, чтобы столешница опиралась на все четыре точки основания. Металлическую плиту фиксируют струбциной и приваривают к каркасу углекислотным полуавтоматом.

Защитный короб

Главные враги опытного сварщика – пыль, шлак и окалина неизбежно накапливаются на рабочем столе. Иногда остатки эмульсии и крупные капли расплавленного шлака необходимо удалять со столешницы еще до окончания работ.

Для этих целей к столешнице добавляется защитный короб, его можно сделать из оцинкованной стали или обычного кровельного металла. Место для установки защитного короба на столе выбирается в зависимости от предпочтений сварщика.

Полезные советы при работе за сварочным столом

Специальность сварщика относится к категории вредных профессий, так как он повергается:

• воздействию высокой температуры;
• опасности от разлёта брызг расплавленного металла;
• высокоинтенсивному ультрафиолетовому облучению;
• возможности поражения электротоком;
• риску пострадать от падения деталей.

Чтобы исключить последствия от воздействия перечисленных негативных факторов нужно выполнять правила, разработанные специалистами:

• помещение для работы должно быть оборудовано эффективной приточно-вытяжной вентиляцией;
• приступая к работе необходимо убедиться в отсутствии повреждений оборудования и изоляции, проверить насколько надёжны контактные соединения;
• в процессе выполнения работы пользоваться сварочной маской, респиратором, защитными перчатками с крагами, одеждой и обувью из огнеупорного материала;
• недопустимо загромождать стол для сварочных работ и подходы к нему посторонними предметами;
• запрещена работа с неприспособленных опор;
• детали, предназначенные для сварки, должны крепиться специальными приспособлениями;
• при работе в помещениях, где хранятся горюче-смазочные и легковоспламеняющиеся материалы расстояние до них от рабочей зоны должно быть не менее 5 м.

Чтобы условия работы были комфортными и безопасными, стол сварочный монтажный нужно оснастить вспомогательными устройствами. Для обеспечения точности сварки применяются струбцины, которыми детали фиксируются. Зажимами заготовки крепятся под углом между собой. Если мелкие детали невозможно закрепить механически, то для их фиксации пользуются магнитным основанием. Но при применении необходимо учитывать его вес и массу свариваемых деталей.

Особенности конструкции

Сварочный стол — основное рабочее место сварщика. На ровной металлической столешнице удобно производить ручную сварку, резку металла, зачистку деталей, конечную шлифовку изделий. Классический стол сварщика, изготовленный своими руками, подходит для установки в гараже или мастерской. В таких условиях габаритная конструкция служит заземляющим элементом, так как она полностью выполнена из металла.

Еще одно отличие рабочего верстака от обычного стола — его строение. Оно отвечает критерию практичности и требованиям техники безопасности. Обязательными элементами являются огнеупорная столешница, поддон и ножки. Конструкция также может быть оснащена нижней полкой, на которой удобно хранить инструменты и оборудование — сварочный аппарат, щиток, амперметр, вольтметр, пенал с электродами. Любое сварочное оснащение изготавливают и устанавливают по правилам безопасности:

• над столом — исправная вытяжка для отведения газообразных веществ;
• вентилирующее устройство смонтировано на высоте 1,3–1,5 м над сварочным верстаком;
• по краю столешницы приварена медная окантовка для сбивания смазки электродов;
• рабочее место оснащено светильниками, функционирующими под напряжением 36 В.

Разновидности сварочных столов

Всю серию сварочных столов можно разделить на 3 обширные категории:

1. С ровной сплошной столешницей
2. С перфорацией или Т-образными пазами
3. С поворотным механизмом

Есть и другие варианты сварочных столов, но из-за узкой специализации они не имеют широкого повсеместного распространения. Данные типы столов не принято сравнивать между собой, так как каждый из них предназначен для выполнения какого-то определенного перечня работ.

Сварочный стол с ровной сплошной столешницей

Столы с ровной столешницей предназначены для сварки простейших металлоконструкций. Стандартно такие столы оснащаются крупными тисками. При необходимости можно задействовать струбцины, но только по краю столешницы.

Это простейший вид сварочных столов. За ровной столешницей получится выполнить практические любые базовые операции по сварке. Ровный стол дает возможность без труда делать швы при стыковании и нахлесте. Можно стыковать заготовки вдоль и поперек, в вертикальной и горизонтальной плоскостях.

Одним из главных минусов сварочных столов с ровной сплошной столешницей является возможность проведения сварочных работ с точностью не выше среднего. Дополнительно такие столы слабо приспособлены для стыковки заготовок под углом. А сборку конструкций можно производить только у краев стола, где есть возможность прижать заготовки струбцинами.

Стол для сварки с ровной сплошной столешницей чаще всего устанавливается на ремонтном участке.

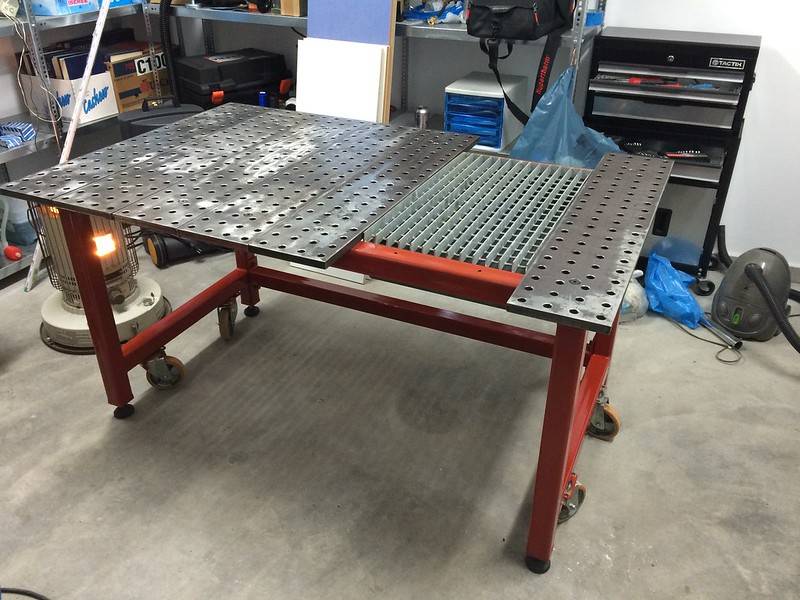

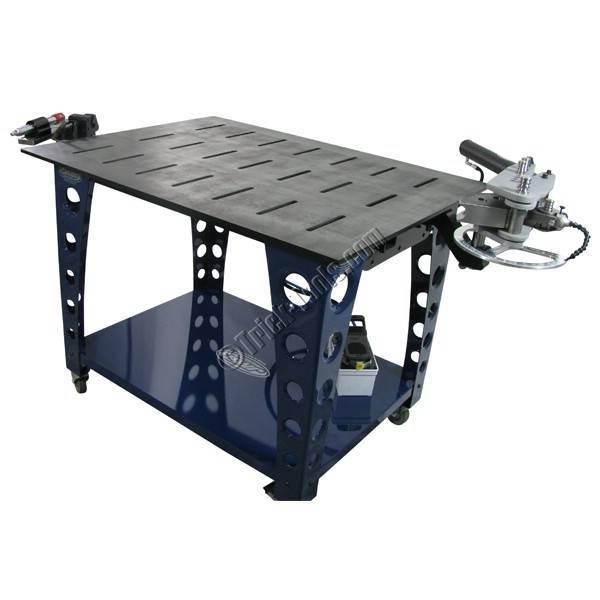

Стол с перфорацией или Т-образными пазами

Это отдельная категория сварочных столов, которые предназначены для сборки сложных металлоконструкций. Благодаря перфорации появляется возможность задействовать струбцины не только по краям столешницы, а практически в любой ее точке.

Сварочные столы с перфорацией больше характерны для импортных европейских моделей. На отечественных же машиностроительных предприятиях чаще всего задействуются столешницы с Т-образными пазами. Как понятно, струбцины и прочая оснастка в таких столах фиксируется не в отверстиях, а в пазах. Принцип использования перфорации и пазов является идентичным.

Главным преимуществом этого вида сварочных столов является возможность сборки металлоконструкций с высоким классом точности. Этому способствует вспомогательная оснастка, которую можно надежно закрепить и точно отпозиционировать в любой части столешницы.

Столы с перфорацией устанавливаются на сборочных линиях. Из-за высокой цены столы с перфорированной столешницей рационально использовать только при серийном изготовлении конструкций. При единичном же нечастом использовании лучше отдать предпочтение простенькому столу с ровной сплошной столешницей.

Перед тем, как выбрать сварочный стол, нужно знать про еще одну разновидность столешниц.

Поворотные сварочные столы

Чаще всего это дальнейшее развитие традиционных сварочных столов с перфорированной столешницей. Поворотный стол дает возможность приваривать заготовки под любым углом. При этом достигается практически ювелирная точность сборки металлоконструкций.

Столешница такого стола устанавливается на двух поворотных шарнирах, что и позволяет ей наклоняться в диапазоне 0-90˚. Сварщик может надежно застопорить столешницу под требуемым ему углом. Контроль наклона обычно производится сторонним уровнем. Но есть столы и со встроенным угломером. Точность установки угла наклона во многих моделях достигает 1˚.

Перфорированные столы с поворотным механизмом используются в основном для сборки средних и крупных узловых конструкций. Как и в случае с классическими перфорированными аналогами, сварочные столы с поворотной столешницей рационально использовать лишь при конвейерном изготовлении металлоконструкций. Ведь стоят подобные столы весьма и весьма недешево.

Отдельным видом сварочных столов представлены полностью автоматизированные модели. Они имеют свой собственный электропривод. Чаще всего столешница в таких столах не наклоняется, а вращается по кругу. Подобные столы является составной частью автоматизированных сварочных линий. Такая техника используется исключительно при серийном и массовом производстве металлоизделий.

Ниже указаны советы и рекомендации, как выбрать сварочный стол.

ОКОФ, амортизационная группа

Сварочный стол в процессе эксплуатации изнашивается

В производственных условиях, в отличии от личного применения, важно знать нормативное время полезной эксплуатации оборудования. Это позволит грамотно списать или отремонтировать изношенный объект и заменить на новый

Сварочно-монтажный стол 1200х1200 ВТМ. Фото ВсеИнструменты.ру

ОКОФ (общероссийский классификатор основных фондов) служит базой для определения амортизационных групп. Для столов сварщика и площадки для сварщика код ОКОФ 14 2922726. По этому коду определяется амортизационная группа – пятая (имущество со сроком полезного использования свыше 7 лет до 10 лет включительно).

Конструкция

В зависимости от применения существует два вида столов для сваривания металлоконструкций:

• бытовой, используемый для нерегулярных домашних работ;
• полупрофессиональный сварочно-сборочный для сложных работ.

Простой стол для сварочных работ

Стол сварщика для любительских целей отличается простотой устройства и удобством в применении при малых объемах работ.

Конструкция состоит из жестко сварного каркаса из профильной трубы 60х60 мм, к которой приставлены ножки. На удалении 0,2 м от поверхности они соединяются равнополочными уголками 20х20 мм. Поверх каркаса устанавливается столешница, используемая в роли опоры для подвергаемых сварке деталей, а также пазами для фиксации изделий.

На раму привариваются крючки для размещения проводов аппарата для сварки, между стойками устанавливается небольшой поддон под металлическую пыль и окалину.

С одной стороны размещают тумбочку из тонкого листа металла, предназначенную для инструмента. Там же устанавливают и бачок для воды.

Полупрофессиональный стол сварщика

Стол для сварки профессионального типа предназначен также для спайки, сборки различных металлических элементов, механической обработки. Некоторые виды таких столов могут применяться для элементов весом в несколько тонн.

Конструкция профессионального монтажного столика для сварки и пайки предусматривает наличие:

• подвижных рабочих опор;
• фрезеровальных и сверлильных устройств;
• крепление для монтажа тисков;
• поворачивающихся креплений для сварочного агрегата;
• вытяжной вентиляции;
• регулируемого освещения;
• крепежа к полу при помощи анкеров.

Усовершенствования предназначены для предоставления сварщику максимального комфорта и при значительных объемах работ затраты на их приобретение быстро окупаются.

Критерии выбора

Главный критерий выбора монтажного столика для пайки либо профессионального для сварки – удобство производства работ. Не менее важны также:

• наличие вытяжки либо настольного дымоуловителя для пайки;
• наличие вентилирующего устройства;
• края покрываются полоской из меди;
• присутствие самодельной или заводской осветительной системы мощностью не менее 36 В;
• наличие мест для размещения электродных стержней и инструмента;
• обустройство заземления.

Сварочный стол, собранный своими руками, или заводского изготовления должен монтироваться из негорючих и неплавящихся материалов, не образующих токсичных веществ. Полимерные материалы для этих целей не подойдут, многие из них теряют прочность и жесткость даже при небольшом подогреве.

Ножки для стола

Ножки нарезаются из круглой трубы толщиной 5 см (подойдет и из квадратной 5×5 см). Их длина должна быть приблизительно 760 мм. Стойки свариваются по углам к уже готовой столешнице.

• Как сделать аппарат точечной сварки — как собрать в домашних условиях своими руками аппарат

• Как собрать простой сварочный аппарат в домашних условиях: чертежи инверторных моделей и пошаговая инструкция по сборке

• Какие типы сварочных аппаратов бывают: виды, принципы действия и классификация устройств

После крепления ножек, для усиления прочности и устойчивости конструкции в дополнение делают обвязку по низу стоек. Для этого, отступив от пола приблизительно на 20−30 см, ножки свариваются друг с другом уголком на 3×3 или 4×4 см.

Уголок варится ровной стороной к полу для того, чтобы в получившуюся середину уложить лист из ДСП или толстой фанеры. На получившейся полке хранят оборудование для сварки и прочие необходимые предметы.

Во время крепления ножек к столу важно, чтобы их не перекосило. Соединяются они с рамой точно под прямым углом

При необходимости к стойкам приваривают колесики для возможного передвижения стола и 3-4 крючка для подвешивания кабеля, каких-либо предметов.

Изготовление сварочного стола

За пример изготовления можно взять конструкцию для производства сварочных работ, изготовленную из металлических профилированных труб и стального уголка. Естественно, что при изготовлении можно использовать другие размеры, материалы и менять геометрические формы самого стола.

Изготовление столешницы

Столешницу не рекомендуется делать из сплошного полотна. Ее поверхность сварена из профильной трубы 60×40×2 мм (по периметру). Внутренняя решетка изготавливается из профиля сечением 30×30×1,2 мм (вместо них может использоваться 8 или 10 швеллер).

Заготовки труб нарезаются с помощью болгарки, а торцы зачищаются от заусениц. В первую очередь варится наружная рама, которая должна иметь четко одинаковые диагонали.

Внутренние профили вырезаются по проему изготовленной рамы и вставляются в ее середину (швеллера укладываются на раму) на расстоянии 30-50 мм друг от друга, после чего все сварные швы зачищаются болгаркой.

Ручки для конструкции сварочного стола могут понадобиться для удобства его перестановки на новое место. Они изготавливаются из круглой арматуры диаметром 12−14 мм, имеют П-образную форму и привариваются с обеих сторон книзу столешницы.

Ножки для стола

Четыре ножки для стола вырезаются из круглой трубы диаметром 50 мм (можно из квадратной трубы 50×50 мм). Их длина должна примерно составлять около 760 мм. Вырезанные стойки привариваются по углам ранее изготовленной крышки стола.

После того как ножки приварятся к столешнице, для усиления жесткости всей конструкции делается дополнительная обвязка по нижней части стоек. Для этого, отступив от нижнего конца стоек примерно 200−300 мм, ножки свариваются между собой уголком сечением 30×30 или 40×40 мм. Уголок варится плоской стороной в сторону нижней части стоек. В середину уголка будет уложена полка из ДСП или толстой фанеры для хранения различного сварочного инструмента и самого аппарата.

Во время приваривание ножек к крышке стола важно не допустить их перекоса. Они должны стыковаться с рамой четко под 90 градусов

Чтобы обеспечить такой ровный угол, необходимо использовать металлический угольник и рулетку.

К стойкам желательно приварить колесики для удобства перемещения стола, но это только в том случае, когда его приходится часто перекатывать. Если он будет стоять стационарно, их лучше не использовать, так как при работе стол будет неустойчив, и нужно будет делать дополнительное тормозное крепление для колес.

К стойкам стола приваривается несколько крючков для хранения сварочного кабеля, держателя других приспособлений. Они делаются из гладкой проволоки диаметром 6−8 мм или обычных гвоздей длиной 100−150 мм. Гвозди просто загибаются и привариваются с наружной стороны стоек.

Защитный короб

Короб приваривается под столешницей к стойкам под небольшим уклоном. Изготавливается из металлического листа и имеет небольшие бортики. Его функция заключается в сборе мелкого мусора, окалины и шлака, сбитого со сварных швов. При этом он защищает от попадания этих же отходов на инструменты и приспособления, которые расположены на нижней полке, уложенной на обвязке стоек.

Инструменты лучше всего хранить в специальном ящике, сделанном из ДСП или листового металла. Лучше всего, если вместо него будет изготовлена тумбочка с несколькими полками, по которым можно рассортировать инструмент.

Какой сварочный стол выбрать

Выбор зависит от имеющегося места и решаемых задач. В тесном гараже эпизодические сварочные работы можно выполнять за откидным верстаком для сварочных работ. Если место позволяет удобней будет стационарный или мобильный стол простого типа. Любителям комфорта рекомендуется приобрести или изготовить самостоятельно поворотный стол в форме круга, установленный на жёстко закреплённой опоре. Для производства сложного ремонта, чтобы всё было под рукой, лучше выбрать рабочий стол с установленными на нём станками. Заводские модели комплектуются различными дополнительными устройствами, поэтому чтобы не переплачивать подумайте, насколько они для вас важны.

Как выбрать удобную и надёжную конструкцию подскажут рекомендации специалистов:

• рабочая зона должна быть огорожена защитным экраном из огнестойкого материала;
• для обеспечения надёжной жёсткости конструкции её вес должен быть не менее 180 — 200 кг;
• освещение не должно создавать бликов, поэтому применение энергосберегающих ламп исключено, так как их свет не поглощается стеклом маски;
• поворотная платформа приветствуется;
• если нет встроенной вентиляции, должен использоваться передвижной вентилятор с магнитными присосками на всасывающем рукаве.

Полезные советы при работе за сварочным столом

Специальность сварщика относится к категории вредных профессий, так как он повергается:

• воздействию высокой температуры;
• опасности от разлёта брызг расплавленного металла;
• высокоинтенсивному ультрафиолетовому облучению;
• возможности поражения электротоком;
• риску пострадать от падения деталей.

Чтобы исключить последствия от воздействия перечисленных негативных факторов нужно выполнять правила, разработанные специалистами:

• помещение для работы должно быть оборудовано эффективной приточно-вытяжной вентиляцией;
• приступая к работе необходимо убедиться в отсутствии повреждений оборудования и изоляции, проверить насколько надёжны контактные соединения;
• в процессе выполнения работы пользоваться сварочной маской, респиратором, защитными перчатками с крагами, одеждой и обувью из огнеупорного материала;
• недопустимо загромождать стол для сварочных работ и подходы к нему посторонними предметами;
• запрещена работа с неприспособленных опор;
• детали, предназначенные для сварки, должны крепиться специальными приспособлениями;
• при работе в помещениях, где хранятся горюче-смазочные и легковоспламеняющиеся материалы расстояние до них от рабочей зоны должно быть не менее 5 м.

Чтобы условия работы были комфортными и безопасными, стол сварочный монтажный нужно оснастить вспомогательными устройствами. Для обеспечения точности сварки применяются струбцины, которыми детали фиксируются. Зажимами заготовки крепятся под углом между собой. Если мелкие детали невозможно закрепить механически, то для их фиксации пользуются магнитным основанием. Но при применении необходимо учитывать его вес и массу свариваемых деталей.

Виды

Существуют столы трех типов:

Простой – столы, сваренные из металлического каркаса. Содержат минимальный набор дополнительных функций, таких как пазы для заготовок.

Полупрофессиональный – столы, оснащенные дополнительным оборудованием для сверления и фрезеровки, тисками и фиксирующими струбцинами. В таких станках может быть предусмотрена системы вентиляции и освещения, а их высока может регулироваться под нужды конкретного работника или изготавливаемой конструкции.

Поворотный стол – оборудование для профессионала, рабочая поверхность которого представляет собой сплошной металлический диск, вращающийся на станине. Столешница оснащена специальными метками и маяками для совмещения осей вращения. Такое приспособление позволяет сварщику варить сплошные швы не меняя свое местоположения и не прерывая процесс сварки

Очень важно при сварке кольцевых деталей (швы на баллонах, стыки труб).

В интернете можно купить готовые столы, которые изготавливаются на предприятиях как по стандартным размерам, так и под индивидуальный размер заказчика. Такое оборудование имеет продуманную эргономику, большой набор встроенных опций, его удобно собрать при получении. Но цена такого стола будет достаточно высока, даже самый простой столик может стоить несколько десятков тысяч рублей.

Однако, приложив некоторые усилия, можно своими руками изготовить стол, который оптимально впишется в мастерскую или гараж. Главное, это обеспечить безопасность рабочего места и сохранение собственного здоровья.
