Закалка стали 40Х

Термическая обработка

Во многих случаях термическая обработка позволяет существенно повысить эксплуатационные качества металла. Термическая обработка стали 40Х проводится с учетом особенностей структуры. Рекомендации по выполнению подобной процедуры следующие:

1. Закалка стали 40Х проводится в масляной среде. Это позволяет существенно повысить качество поверхностного слоя структуры.
2. Проводимая закалка 40Х проводится с последующим охлаждением заготовки. Для этого может применяться обычная воздушная или масляная среда. Масло позволяет существенно повысить качество получаемого изделия, в то время как на воздухе охлаждение происходит при больших размерах. Применение водной среды может привести к появлению окалины и других дефектов.
3. Обязательно проводится отпуск, который позволяет снизить внутренние напряжения. Отпуск проводится в масле или на воздухе.

Термообработка стали 40Х проводится в зависимости от нагрузок, на которые рассчитаны изделий. Расчет проводится в зависимости от трех критических точек. Закалка проводится при температуре 860 градусов Цельсия. Показатель часового интервала составляет 4 часа. Отпуск на воздухе может проводиться при температуре 200 градусов Цельсия, при применении масляной ванны показатель повышается до 500 градусов Цельсия. В некоторых случаях проводится нормализация стали 40Х.

При правильном проведении термической обработки твердость после закалки составляет около 217 HB. При этом внутренние напряжения существенно снижаются, за счет чего существенно продлевается срок эксплуатации получаемого изделия.

Свойства Ст 40х при повышенных температурах

В заключение отметим, что рассматриваемая сталь довольно сложна в изготовлении, за счет чего существенно повышается себестоимость. Именно поэтому легированный сплав применяется при изготовлении ответственных изделий, которые должны обладать исключительной прочностью. Поверхность характеризуется достаточно высокой устойчивостью к воздействию влаги, но при этом показатель не соответствует нержавейке. Это связано с тем, что нержавейка имеет в составе хром с концентрацией около 18%. Включение других химических элементов позволяет расширить область применения сплавов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Оси, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, кулачки, зубчатые венцы, болты, полуоси, пиноли, втулки и другие детали повышенной прочности. Валы, диски и роторы паровых турбин., трубы.

Сортовой прокат – ГОСТ 4543-71 Поковки – ГОСТ 8479-70 Трубы – ГОСТ 8733-74

C	Si	Mn	S	P	Cr	Ni	Cu	N
0,36-0,44	0,17-0,37	0,5-0,8	≤0,035	≤0,035	0,8-1,1	≤0,3	≤0,3	≤0,008

Ac1	Ac3	Ar1	Ar3
743	815	693	730

ГОСТ	Режим термообработки	Сечение, мм	σ 0,2Н/мм 2	σ вН/мм 2	δ ,%	Ψ , %	KCU,Дж/см 2	HRC	HB
Операция	t, ºC	Охлаждающаясреда	не менее
4543-71	Отжиг	820-840	С печью	5-250	Не определяются	–	≤217
ЗакалкаОтпуск	845-875450-550	МаслоВода или масло	≤80	785	980	10	45	59	–	–
81-150	8	40	54	–	–
151-250	7	35	51	–	–
8479-70	ЗакалкаОтпуск	840-860550-650	Вода или маслоВода, масло, воздух или печь	≤100	490	655	16	45	59	–	212-248
101-300	490	655	13	40	54	–
301-500	395	615	13	35	49	–	187-229
501-800	315	570	11	30	29	–	167-207
НормализацияОтпуск	850-870560-650	ВоздухВоздух	≤100	345	590	18	45	59	–	174-217
101-300	315	570	14	35	34	–	167-207
301-500	275	530	15	32	29	–	156-197
501-800	245	470	15	30	34	–	143-179
8733-74	В термически обработанномсостоянии	–	–	Ø5-250 s=5-24	–	618	14	–	–	–	≤217

Предел выносливости,Н/мм 2	Термообработка	Ударная вязкость, KCU, Дж/см 2 , при t, ºС	Термообработка
σ -1	τ -1	+20		-25	-40	-70	-80
380230 1	–	Закалка c 860ºC в масле, отпуск при 550 ºC	163	–	151	109	87	–	Закалка c 860 ºC в масле , отпуск при 550 ºC
1 Образец с надрезом	93	–	84	–	55	–	Закалка c 860 ºC в масле , отпуск при 580 ºC

Среда	t, ºC	Скорость коррозии, мм/год
–	–	–

Ковка	Охлаждение поковок, изготовленных
Вид полуфабриката	Температурный интервал ковки, ºС	из слитков	из заготовок
Размер сечения, мм	Условия охлаждения	Размер сечения, мм	Условия охлаждения
Слиток	1250-800	–	–	≤350	На воздухе
Заготовка	1250-800

Свариваемость

Обрабатываемость резанием

Флокеночувствительность

Трудно свариваемая.Способы сварки: РД, РАД и КТ.Необходимы подогрев и последующая термообработка.

В горячекатаном состоянии при 163-168 HB и σ _в=620 Н/мм 2 . Kv=1,2 (твердый сплав)Kv=0,95 (быстрорежущая сталь)

Как изготовить нож из стали 40Х13

Технология изготовления ножа из стали 40Х13 такая же, как для других марок сталей. Если делать свой первый клинок, то сталь 40Х13 нужна, чтобы освоить технологический процесс.

Заготовка должна быть откована, желательно заданной конфигурации. Процесс ковки упрочняет структуру, что хорошо скажется на свойствах режущей части.

На поковку наносится шаблон будущего лезвия, вырезается по контуру. Резка производится только в отпущенном состоянии заготовки, с одновременным охлаждением. Нельзя допускать перегрева при резании.

Предварительно обрабатываются и затачиваются кромки, плоскость до нужных размеров, сверлятся отверстия в рукоятке для установки крепления штифтов. Производится термообработка (закалка, отпуск) для придания твердости и пластичности.

Заготовка шлифуется с обязательным охлаждением. Перегрев отпустит сталь, уменьшит прочность. Полируется до блеска.

Изготовленная деревянная ручка устанавливается на штифтах. Ее клеят на эпоксидный клей, шлифуют до гладкости, чтобы хорошо сидела в руке, обрабатывают маслом. Масло защищает от влажности, придает деревянной ручке красивый вид. Окончательная шлифовка режущей кромки лезвия. Удобный и практичный нож готов.

Снятие закалки

В соответствии с технологией, при охлаждении изделия обязательно должен быть проведён отпуск. Его целью является повышение пластичности и снижение хрупкости материала

В то же время важно обеспечить неизменную прочность заготовки. Эта задача решается путем выдерживания изделия в печи, нагретой до температуры от 150 до 650 градусов, где она постепенно остывает. Принято выделять три типа отпусков:

Принято выделять три типа отпусков:

• Низкотемпературный. Основной здесь эффект сводится к приданию обрабатываемой заготовке повышенных характеристик износостойкости. При этом такая сталь лучше переносит динамические нагрузки. Сама процедура обработки проходит при температуре 260 градусов. Подобный тип отпуска проводится в отношении изделий, выполненных из низколегированных и углеродистых сталей.
• Среднетемпературный. Для его проведения выдерживается температура в пределах от 350 до 500 градусов. Обычно его применяют в отношении пружин, рессоров, штампов и пр. Эффект от подобного отпуска заключается в повышении упругости и выносливости изделия.
• Высокотемпературный. Его проводят в условиях температуры 500 и 680 градусов. Подобная обработка позволяет придать изделию более высокую прочность и пластичность. Этой процедуре обычно подвергают детали, которые будут в дальнейшем испытывать значительные нагрузки.

Расшифровка стали 40Х

На территории СНГ применяется стандарт ГОСТ 4543-2016, который позволяет определить не только химический состав, но и различные эксплуатационные качества материала.

Сталь 40Х ГОСТ определяет следующие вещества в составе:

1. Первая цифра 40 применяется для обозначения основного элемента в составе, которым является углерод. Как правило, большая часть состава приходится на железо, а углерод, концентрация которого составляет 0,44%, определяет основные эксплуатационные характеристики.
2. Следующая буква Х указывает на то, что в составе есть легирующий элемент, представленный хромом. Отсутствие цифры после буквы указывает на то, что концентрация элемента составляет 1,1%. Как ранее было отмечено, хром повышает коррозионную стойкость структуры. Однако, рассматриваемая марка стали 40Х не характеризуется высокими антикоррозионными качествами.
3. Рассматривая 40Х ГОСТ отметим, что в состав входит довольно большое количество никеля, кремния и марганца. Они определяют некоторые эксплуатационные характеристики металла, но они не отмечаются в маркировке.

Расшифровка позволяет определить химический состав и основные эксплуатационные качества материала. Стоит учитывать, что зарубежные производители применяют иные стандарты при маркировке материалов, но химический состав у аналогов примерно схожий.

https://youtube.com/watch?v=bm8gtXXhdEM

Металлопрокат (швеллер, арматура, лист)

Продажа и отгрузка металла со складов производится в количестве от одной штуки. Заказная продукция, например резка лист, с заводов отгружается согласно нормативам минимальных партий заводов-производителей. Более подробную информацию о размерах минимальных партий, скидках и необходимых сроках поставки металлопроката в Екатеринбург можно оперативно получить у наших менеджеров.

Компания зарекомендовала себя как исключительно надежный партнер в сфере поставок металлопроката (балка). В работе со своими клиентами мы используем исключительно индивидуальный подход и предоставляем по-настоящему конкурентоспособные цены. Оперативная работа с заводами-производителями металла, необходимый сервис непосредственно на отгрузочных площадках, экспедирование грузов, гибкая система скидок — далеко не полный перечень конкурентных преимуществ . Полноценная реализация всех этих принципов в сочетании с ответственным отношением к взятым на себя обязательствам являются залогом успешного сотрудничества с нашими клиентами.

Предлагаем посетить страницы каталога металлопроката и труб: стальная труба, лист стальной, просечно-вытяжной лист.

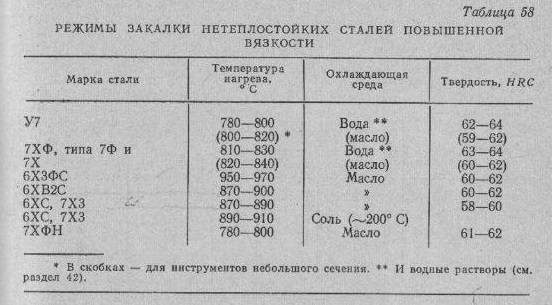

Охлаждение в воде

Для стали 45 используют два основных типа охлаждения. Один из них – погружение нагретого металла ванну с водой. Главный минус этого метода – высокая скорость охлаждения, из-за которой возникает избыточное напряжение внутри заготовки. На поверхности детали появляются трещины или происходит ее колебание.

В масляной ванне

В ванне, заполненной минеральным маслом, сталь марки 45 охлаждается равномерно. При этом масло не нужно нагревать, в отличие от воды. Но необходимо строгое соблюдение мер безопасности при работе с маслом.

Важно! При попадании воды в состав масла могут возникать трещины.

С отпуском и без

При отпуске сталь доводят до точки ниже критической температуры, выдерживают определенное время и охлаждают с заданной скоростью. Происходит процесс распада мартенсита, углерод выделяется в виде мелких кристаллов карбида железа (цементит) из перенасыщенного твердого раствора.

В зависимости от температуры отпуск проводится:

1. в вентилируемых печах;
2. в селитровом растворе;
3. в минеральном масле;
4. в растворенных щелочах.

Процесс отпуска позволяет изменить структуру и плавно снизить напряжения внутри металла. Показатель твердости при этом уменьшается на небольшое значение.

Сталь 40Х

18.06.2016

Сталь 40Х является конструкционной углеродистой легированной сталью.

После закалки и соответствующего отпуска, Сталь 40Х приобретает высокую прочность при одновременном сохранении достаточной пластичности, позволяющей применять её при производстве валов-шестерен первой ступени редукторов типа РМ, таких как редуктор РМ 250, редуктор РМ 350, редуктор РМ 750, редуктор РМ 850 и редуктор РМ 1000. Также из Стали 40Х изготовлены зубчатые колёса редукторов типа Ц2Н. Это редуктор Ц2У 400, редуктор Ц2Н 450, редуктор Ц2Н 500, редуктор Ц2Н 630 и редуктор Ц2Н 710. Все подробные характеристики этих механизмов приведены в нашем каталоге.

Химический состав стали

Основные показатели химического состава Стали 40Х оговорены в её маркировке – от 0,36 до 0,44%, а буква Х означает присутствие легирующего элемента – хрома, доля которого в составе от 0,8 до 1,1%. Ниже приведён полный состав:

• железо (Fe) – до 97%;
• кремний (Si) – от 0,17 до 0,37%;
• марганец (Mn) – от 0,5 до 0,8%;
• никель (Ni) – до 0,3%;
• сера (S) – до 0,035%;
• фосфор (P) – до 0,035%;
• хром (Cr) – от 0,8 до 1,1%;
• медь (Cu) – lдо 0,3%;

Существующие ГОСТы на Сталь 40Х

Ввиду большого разнообразия существующего проката и заготовок из Стали 40Х, качество и характеристики всего выпускаемого ассортимента регламентируются следующими ГОСТами:

• круг Саль 40Х ГОСТ 2590-2006 (ГОСТ 2590-88) круг (пруток) стальной горячекатаный;
• круг Сталь 40Х ГОСТ 7417-75 круг (пруток) калиброванный;
• круг Сталь 40Х ГОСТ 14955-77 круг (пруток) со специальной отделкой поверхности (серебрянка);
• шестигранник Сталь 40Х ГОСТ 2879-2006 (ГОСТ 2879-88) шестигранник горячекатаный;
• шестигранник Сталь 40Х ГОСТ 8560-78 шестигранник калиброванный;
• лист Сталь 40Х ГОСТ 19903-74 прокат листовой горячекатаный;

Сталь 40Х. Механические свойства

ГОСТ	Состояние поставки, режим термообработки	Сечение, мм	КП	σ0,2 (МПа)	σв(МПа)	δ5 (%)	ψ %	KCU (кДж / м2)	НВ, не более
4543-71	Пруток. Закалка 860 °С, масло. Отпуск 500 °С, вода или масло	25	780	980	10	45	59
8479-70	Поковки:	500-800	245	245	470	15	30	34	143-179
нормализация	300-500	275	275	530	15	32	29	156-197
закалка, отпуск	500-800	275	275	530	13	30	29	156-197
нормализация	до 100	315	315	570	17	38	39	167-207
100-300	14	35	34
закалка, отпуск	300-500	315	315	570	12	30	29	167-207
500-800	11	30	29
нормализация	до 100	345	345	590	18	45	59	174-217
100-300	345	17	40	54
300-500	14	38	49
закалка, отпуск	до 100	395	395	615	17	45	59	187-229
100-300	15	40	54
300-500	13	35	49

Механические свойства в зависимости от сечения

Сечение, мм	σ0,2 (МПа)	σв(МПа)	δ4 (%)	ψ %	KCU (кДж / м2)	HB
Закалка 840-860 °С, вода, масло. Отпуск 580-650 °С, вода, воздух.
101-200	490	655	15	45	59	212-248
201-300	440	635	14	40	54	197-235
301-500	345	590	14	38	49	174-217

Механические свойства Стали 40Х в зависимости от температуры отпуска

Температура отпуска, °С	σ0,2 (МПа)	σв(МПа)	δ5 (%)	ψ %	KCU (кДж / м2)	HB
200	1560	1760	8	35	29	552
300	1390	1610	8	35	20	498
400	1180	1320	9	40	49	417
500	910	1150	11	49	69	326
600	720	860	14	60	147	265

Механические свойства при повышенных температурах

Температура испытаний, °С	σ0,2 (МПа)	σв(МПа)	δ5 (%)	ψ %	KCU (кДж / м2)
Закалка 830 °С, масло. Отпуск 550 °С
200	700	880	15	42	118
300	680	870	17	58
400	610	690	18	68	98
500	430	490	21	80	78
Образец диаметром 10 мм, длиной 50 мм кованый и отожжённый. Скорость деформирования 5 мм/мин, скорость деформации 0,002 1/с
700	140	175	33	78	—
800	54	98	59	98
900	41	69	65	100
1000	24	43	68	100
1100	11	26	68	100
1200	11	24	70	100

Предел выносливости

σ-1, МПА	J-1, мПа	n	Состояние стали
363	240	106	σв=690 МПа
470	106	σв=690 МПа
509	5*106	σ0,2=690 МПа, σв=690 МПа
333	σв=690 МПа
372	Закалка 860 °С, масло, отпуск 550 °С

Ударная вязкость Стали 40Х KCU (Дж/см.кв.)

Т= +20 °С	Т= -25 °С	Т= -40 °С	Т= -70 °С	Термообработка
160	148	107	85	Закалка 850 °С, масло, отпуск 650 °С
91	82	54	Закалка 850 °С, масло, отпуск 580 °С

Прокаливаемость стали по ГОСТ 4543-71

Расстояние от торца, мм	Примечание
1,5	4,5	6	7,5	10,5	13,5	16,5	19,5	24	30	Закалка 860 °С
20,5-60,5	48-59	45-57,5	39,5-57	35-53,5	31,5-50,5	28,5-46	27-42,5	24,5-39,5	22-37,5	Твердость для полос прокаливаемости, HRC

Химический состав стали.

Основные показатели химического состава Стали 40Х оговорены в её маркировке – от 0,36 до 0,44%, а буква Х означает присутствие легирующего элемента – хрома, доля которого в составе от 0,8 до 1,1%. Ниже приведён полный состав:

• железо (Fe) – до 97%;
• кремний (Si) – от 0,17 до 0,37%;
• марганец (Mn) – от 0,5 до 0,8%;
• никель (Ni) – до 0,3%;
• сера (S) – до 0,035%;
• фосфор (P) – до 0,035%;
• хром (Cr) – от 0,8 до 1,1%;
• медь (Cu) – lдо 0,3%;

Существующие ГОСТы на Сталь 40Х.

Ввиду большого разнообразия существующего проката и заготовок из Стали 40Х, качество и характеристики всего выпускаемого ассортимента регламентируются следующими ГОСТами:

• круг Саль 40Х ГОСТ 2590-2006 (ГОСТ 2590-88) круг (пруток) стальной горячекатаный;
• круг Сталь 40Х ГОСТ 7417-75 круг (пруток) калиброванный;
• круг Сталь 40Х ГОСТ 14955-77 круг (пруток) со специальной отделкой поверхности (серебрянка);
• шестигранник Сталь 40Х ГОСТ 2879-2006 (ГОСТ 2879-88) шестигранник горячекатаный;
• шестигранник Сталь 40Х ГОСТ 8560-78 шестигранник калиброванный;
• лист Сталь 40Х ГОСТ 19903-74 прокат листовой горячекатаный;

Сталь 40Х. Механические свойства.

ГОСТ	Состояние поставки, режим термообработки	Сечение, мм	КП	σ0,2 (МПа)	σв(МПа)	δ5 (%)	ψ %	KCU (кДж / м2)	НВ, не более
4543-71	Пруток. Закалка 860 °С, масло. Отпуск 500 °С, вода или масло	25		780	980	10	45	59
8479-70	Поковки:	500-800	245	245	470	15	30	34	143-179
нормализация	300-500	275	275	530	15	32	29	156-197
закалка, отпуск	500-800	275	275	530	13	30	29	156-197
нормализация	до 100	315	315	570	17	38	39	167-207
100-300	14	35	34
закалка, отпуск	300-500	315	315	570	12	30	29	167-207
500-800	11	30	29
нормализация	до 100	345	345	590	18	45	59	174-217
100-300	345	17	40	54
300-500		14	38	49
закалка, отпуск	до 100	395	395	615	17	45	59	187-229
100-300	15	40	54
300-500	13	35	49

Механические свойства в зависимости от сечения

Сечение, мм	σ0,2 (МПа)	σв(МПа)	δ4 (%)	ψ %	KCU (кДж / м2)	HB
Закалка 840-860 °С, вода, масло. Отпуск 580-650 °С, вода, воздух.
101-200	490	655	15	45	59	212-248
201-300	440	635	14	40	54	197-235
301-500	345	590	14	38	49	174-217

Механические свойства Стали 40Х в зависимости от температуры отпуска

Температура отпуска, °С	σ0,2 (МПа)	σв(МПа)	δ5 (%)	ψ %	KCU (кДж / м2)	HB
200	1560	1760	8	35	29	552
300	1390	1610	8	35	20	498
400	1180	1320	9	40	49	417
500	910	1150	11	49	69	326
600	720	860	14	60	147	265

Механические свойства при повышенных температурах

Температура испытаний, °С	σ0,2 (МПа)	σв(МПа)	δ5 (%)	ψ %	KCU (кДж / м2)
Закалка 830 °С, масло. Отпуск 550 °С
200	700	880	15	42	118
300	680	870	17	58
400	610	690	18	68	98
500	430	490	21	80	78
Образец диаметром 10 мм, длиной 50 мм кованый и отожжённый. Скорость деформирования 5 мм/мин, скорость деформации 0,002 1/с
700	140	175	33	78	–
800	54	98	59	98
900	41	69	65	100
1000	24	43	68	100
1100	11	26	68	100
1200	11	24	70	100

Предел выносливости

σ-1, МПА	J-1, мПа	n	Состояние стали
363	240	106	σв=690 МПа
470	106	σв=690 МПа
509	5*106	σ0,2=690 МПа, σв=690 МПа
333	σв=690 МПа
372	Закалка 860 °С, масло, отпуск 550 °С

Ударная вязкость Стали 40Х KCU (Дж/см.кв.)

Т= +20 °С	Т= -25 °С	Т= -40 °С	Т= -70 °С	Термообработка
160	148	107	85	Закалка 850 °С, масло, отпуск 650 °С
91	82	54	Закалка 850 °С, масло, отпуск 580 °С

Прокаливаемость стали по ГОСТ 4543-71

Расстояние от торца, мм	Примечание
1,5	4,5	6	7,5	10,5	13,5	16,5	19,5	24	30	Закалка 860 °С
20,5-60,5	48-59	45-57,5	39,5-57	35-53,5	31,5-50,5	28,5-46	27-42,5	24,5-39,5	22-37,5	Твердость для полос прокаливаемости, HRC

Физические свойства Стали 40Х

T (Град)	E 10- 5 (МПа)	a 10 6 (1/Град)	l (Вт/(м·град))	r (кг/м3)	C (Дж/(кг·град))	R 10 9 (Ом·м)
20	2,14			7820		210
100	2,11	11,9	46	7800	466	285
200	2,06	12,5	42.7	7770	508	346
300	2,03	13,2	42.3	7740	529	425
400	1,85	13,8	38.5	7700	563	528
500	1,76	14,1	35.6	7670	592	642
600	1,64	14,4	31.9	7630	622	780
700	1,43	14,6	28,8	7590	634	936
800	1,32		26	7610	664	1100
900			26,7	7560		1140
1000			28	7510		1170
1100			28,8	7470		120
1200				7430		1230

σв	временное сопротивление разрыву (предел прочности при растяжении), МПа
σ0,05	предел упругости, МПа
σ0,2	предел текучести условный, МПа
δ5, δ4, δ10	относительное удлинение после разрыва, %
σсж0,05 сж	предел текучести при сжатии, МПа
ν	относительный сдвиг, %
sв	предел кратковременной прочности, МПа
ψ	относительное сужение, %
KCU	ударная вязкость, определенная на образце с концентраторами соответственно вида U и V, Дж/см2
sT	предел пропорциональности (предел текучести для остаточной деформации), МПа
HB	твердость по Бринеллю
HV	твердость по Виккерсу
HRCэ	твердость по Роквеллу, шкала С
HRB	твердость по Роквеллу, шкала В
HSD
ε	относительная осадка при появлении первой трещины, %
Jк	предел прочности при кручении, максимальное касательное напряжение, МПа
σизг	предел прочности при изгибе, МПа

Производство стали марки 40х

Этапы:

1. Подготовка и плавка шихты. Нагревание жидкого металла в специальной ванне. На этом этапе происходит окисление железа, образуется его оксид. Одновременно с этим окисляются основные примеси — фосфор, марганец, кремний. Одна из главных задач этапа — удаление фосфора из состава. Для снижения его процентного содержания нужна небольшая температура ванны со шлаком, металлом. В ней должно содержаться определенное количество оксида железа.
2. Кипение металлической ванны. Температура повышается постепенно. Если нагрев будет происходить быстро, начнется окисление углерода. На этом этапе снижается содержание серы в сплаве.
3. Раскисление стали. Выполняется двумя способами. Первый — диффузионный. Осуществляется с помощью шлака. На его поверхность погружается измельченный алюминий, ферросилиций, ферромарганец. С помощью раскислителей оксид железа восстанавливается, его процентное содержание в сплаве уменьшается. Второй способ — осаждение. В жидкую сталь вводятся растворимые раскислители — алюминий, ферросилиций, ферромарганец. Железо восстанавливается, образуются сторонние оксиды, которые уходят в шлак.

Последний этап производства — легирование стали. В расплавленный металл вводятся определенные компоненты, которые нужны для изменения его технических характеристик.

Стальной медальон для кошки (Фото: Instagram / gravceh)

Специфика термообработки стали 40х

Термообработка стали 40х имеет свои нюансы, которые связаны с наличием в этом легированном металле множества примесей. Рассмотрим температурные режимы обработки стали, процесс закалки, отпуска и нормализации. Твердость после обработки.

Физические свойства материалов могут быть изменены посредством температурной обработки при высокой степени нагрева и последующего охлаждения. Это в первую очередь касается металлов, которые подвергают закалке. Чтобы правильно закалить сталь, нужно знать ее марку: она отражает полный химический состав твердого вещества. Так, проведение термообработки стали 40х имеет свои нюансы, связанные с разновидностью примесей, находящихся в ней.

Если брать точное определение типа стали, к которой относится 40х, то это классический вид легированного материала, где процентное содержание углерода уступает процентному содержанию примеси хрома. Этих элементов здесь от 0.44 до 0.36 и от 1.1 до 0.8 соответственно. Хром в металле способствует его стойкости к агрессивной окисляющей среде и придает ему способность не ржаветь. Кроме этого, хром влияет на механические показатели стали 40х, переводя ее в разряд конструкционных.

Химический состав стали.

Основные показатели химического состава Стали 40Х оговорены в её маркировке – от 0,36 до 0,44%, а буква Х означает присутствие легирующего элемента – хрома, доля которого в составе от 0,8 до 1,1%. Ниже приведён полный состав:

• железо (Fe) – до 97%;
• кремний (Si) – от 0,17 до 0,37%;
• марганец (Mn) – от 0,5 до 0,8%;
• никель (Ni) – до 0,3%;
• сера (S) – до 0,035%;
• фосфор (P) – до 0,035%;
• хром (Cr) – от 0,8 до 1,1%;
• медь (Cu) – lдо 0,3%;

Существующие ГОСТы на Сталь 40Х.

Ввиду большого разнообразия существующего проката и заготовок из Стали 40Х, качество и характеристики всего выпускаемого ассортимента регламентируются следующими ГОСТами:

• круг Саль 40Х ГОСТ 2590-2006 (ГОСТ 2590-88) круг (пруток) стальной горячекатаный;
• круг Сталь 40Х ГОСТ 7417-75 круг (пруток) калиброванный;
• круг Сталь 40Х ГОСТ 14955-77 круг (пруток) со специальной отделкой поверхности (серебрянка);
• шестигранник Сталь 40Х ГОСТ 2879-2006 (ГОСТ 2879-88) шестигранник горячекатаный;
• шестигранник Сталь 40Х ГОСТ 8560-78 шестигранник калиброванный;
• лист Сталь 40Х ГОСТ 19903-74 прокат листовой горячекатаный;

Сталь 40Х. Механические свойства.

ГОСТ	Состояние поставки, режим термообработки	Сечение, мм	КП	σ0,2 (МПа)	σв(МПа)	δ5 (%)	ψ %	KCU (кДж / м2)	НВ, не более
4543-71	Пруток. Закалка 860 °С, масло. Отпуск 500 °С, вода или масло	25		780	980	10	45	59
8479-70	Поковки:	500-800	245	245	470	15	30	34	143-179
нормализация	300-500	275	275	530	15	32	29	156-197
закалка, отпуск	500-800	275	275	530	13	30	29	156-197
нормализация	до 100	315	315	570	17	38	39	167-207
100-300	14	35	34
закалка, отпуск	300-500	315	315	570	12	30	29	167-207
500-800	11	30	29
нормализация	до 100	345	345	590	18	45	59	174-217
100-300	345	17	40	54
300-500		14	38	49
закалка, отпуск	до 100	395	395	615	17	45	59	187-229
100-300	15	40	54
300-500	13	35	49

Механические свойства в зависимости от сечения

Сечение, мм	σ0,2 (МПа)	σв(МПа)	δ4 (%)	ψ %	KCU (кДж / м2)	HB
Закалка 840-860 °С, вода, масло. Отпуск 580-650 °С, вода, воздух.
101-200	490	655	15	45	59	212-248
201-300	440	635	14	40	54	197-235
301-500	345	590	14	38	49	174-217

Механические свойства Стали 40Х в зависимости от температуры отпуска

Температура отпуска, °С	σ0,2 (МПа)	σв(МПа)	δ5 (%)	ψ %	KCU (кДж / м2)	HB
200	1560	1760	8	35	29	552
300	1390	1610	8	35	20	498
400	1180	1320	9	40	49	417
500	910	1150	11	49	69	326
600	720	860	14	60	147	265

Механические свойства при повышенных температурах

Температура испытаний, °С	σ0,2 (МПа)	σв(МПа)	δ5 (%)	ψ %	KCU (кДж / м2)
Закалка 830 °С, масло. Отпуск 550 °С
200	700	880	15	42	118
300	680	870	17	58
400	610	690	18	68	98
500	430	490	21	80	78
Образец диаметром 10 мм, длиной 50 мм кованый и отожжённый. Скорость деформирования 5 мм/мин, скорость деформации 0,002 1/с
700	140	175	33	78	–
800	54	98	59	98
900	41	69	65	100
1000	24	43	68	100
1100	11	26	68	100
1200	11	24	70	100

Предел выносливости

σ-1, МПА	J-1, мПа	n	Состояние стали
363	240	106	σв=690 МПа
470	106	σв=690 МПа
509	5*106	σ0,2=690 МПа, σв=690 МПа
333	σв=690 МПа
372	Закалка 860 °С, масло, отпуск 550 °С

Ударная вязкость Стали 40Х KCU (Дж/см.кв.)

Т= +20 °С	Т= -25 °С	Т= -40 °С	Т= -70 °С	Термообработка
160	148	107	85	Закалка 850 °С, масло, отпуск 650 °С
91	82	54	Закалка 850 °С, масло, отпуск 580 °С

Прокаливаемость стали по ГОСТ 4543-71

Расстояние от торца, мм	Примечание
1,5	4,5	6	7,5	10,5	13,5	16,5	19,5	24	30	Закалка 860 °С
20,5-60,5	48-59	45-57,5	39,5-57	35-53,5	31,5-50,5	28,5-46	27-42,5	24,5-39,5	22-37,5	Твердость для полос прокаливаемости, HRC

Физические свойства Стали 40Х

T (Град)	E 10- 5 (МПа)	a 10 6 (1/Град)	l (Вт/(м·град))	r (кг/м3)	C (Дж/(кг·град))	R 10 9 (Ом·м)
20	2,14			7820		210
100	2,11	11,9	46	7800	466	285
200	2,06	12,5	42.7	7770	508	346
300	2,03	13,2	42.3	7740	529	425
400	1,85	13,8	38.5	7700	563	528
500	1,76	14,1	35.6	7670	592	642
600	1,64	14,4	31.9	7630	622	780
700	1,43	14,6	28,8	7590	634	936
800	1,32		26	7610	664	1100
900			26,7	7560		1140
1000			28	7510		1170
1100			28,8	7470		120
1200				7430		1230

σв	временное сопротивление разрыву (предел прочности при растяжении), МПа
σ0,05	предел упругости, МПа
σ0,2	предел текучести условный, МПа
δ5, δ4, δ10	относительное удлинение после разрыва, %
σсж0,05 сж	предел текучести при сжатии, МПа
ν	относительный сдвиг, %
sв	предел кратковременной прочности, МПа
ψ	относительное сужение, %
KCU	ударная вязкость, определенная на образце с концентраторами соответственно вида U и V, Дж/см2
sT	предел пропорциональности (предел текучести для остаточной деформации), МПа
HB	твердость по Бринеллю
HV	твердость по Виккерсу
HRCэ	твердость по Роквеллу, шкала С
HRB	твердость по Роквеллу, шкала В
HSD
ε	относительная осадка при появлении первой трещины, %
Jк	предел прочности при кручении, максимальное касательное напряжение, МПа
σизг	предел прочности при изгибе, МПа
