Захват для бордюра. Ручные и механические клещи

Как сделать переноску своими руками?

При самостоятельном монтаже бордюров на дачном участке, собственнику рекомендуется приобрести ручной инструмент. Если такой возможности нет, клещи можно изготовить своими руками. Для этой работы потребуется следующий набор приспособлений, расходных материалов и инструментов:

• Рулетка и маркер для снятия замеров и нанесения разметки.
• Стальной прокатный швеллер с шириной от 60 до 80 мм.
• Круглые водопроводные прямошовные трубы с диаметром от 25 до 42 мм.
• Механический трубогиб.
• Дрель со сверлом по металлу.
• Стальной болт с гайкой и несколькими шайбами для оформления шарнира.
• Кусок плоского резинового материала для изготовления поверхности трения.
• Сварочный аппарат для сопряжения швеллера и труб.
• Болгарка с абразивным диском для раскроя материала.
• Гаечный ключ рожкового типа, подходящий под габарит болта.
• Краска по металлу набор кистей, растворитель.

При изготовлении конструкции своими руками из подручных материалов, выполняется следующий алгоритм:

• Оформляется чертёж будущего изделия с замерами и спецификацией.
• Металлические детали замеряются и размечаются перед раскроем.
• Швеллеры и трубы распиливаются, согласно разметке.
• Коротыши из швеллера, предназначенные для оформления контактной плоскости зажима, привариваются к трубам рычагов.
• После сварки должны получиться две зеркальные детали.
• В 5 см от места сопряжения труб с швеллерами сверлятся отверстия в радиусном изделии.
• Металлические детали окрашиваются полимерным покрытием.
• Выжидается время до полной полимеризации краски.
• Два элемента стыкуются между собой.
• В соосные отверстия продевается болт, который впоследствии затягивается гайкой и контргайкой.
• Рукоятки обматываются полимерной лентой, например, для теннисной ракетки, либо изоляционными материалами.
• Резиновый материал раскраивается и приклеивается на концах швеллеров.
• Конструкция тестируется в рабочем положении.

Для повышения срока службы инструмента, собранного своими руками, необходимо смазать шарнирное соединение машинным маслом.

Гидравлические бордюрные захваты

Такие конструкции более функциональны, и используются не только для бордюрного камня, но также при переноске и монтаже бетонных столбов, желобов водостоков, плит перекрытия и других элементов длиной не более 1000 мм и массой до 120…150 кг.

Гидравлический захват для бордюра состоит из:

1. Сварной рамы с раздвижными направляющими из профильных труб.
2. Двух призматических прижимов, фиксирующих груз от колебания и поворота при переноске.
3. Торцевых прижимных губок с различным набором сменных щёк.
4. Гидравлического ротатора с комплектом шлангов и арматуры.
5. Подвесного приспособления.
6. Регуляторов давления, управляющих работой захвата.

Механизм агрегатируется в качестве навесного оборудования с любым погрузчиком, мини-экскаватором или колёсным трактором, и питается от его гидросистемы. Устройство накладывается на деталь, после чего направляющие раздвигаются по её длине, а призматические прижимы размещаются равномерно, по обе стороны от оси симметрии груза. Ротатор подключается к гидросистеме машины.

При нагнетании рабочей жидкости поршни производят смыкание прижимных губок (давление может регулироваться, в зависимости от массы детали и её материала). После этого подачу рабочей жидкости перекрывают, присоединяют гидравлический захват к крюку погрузчика, и производят необходимые действия.

Унификация сменных зажимов, применение быстросъёмных соединений гидравлической арматуры и возможность поворота ротатора на 360º обеспечивают возможность фиксации груза по обеим координатным осям, что повышает надёжность фиксирования бордюрного камня.

Виды грузовых захватов

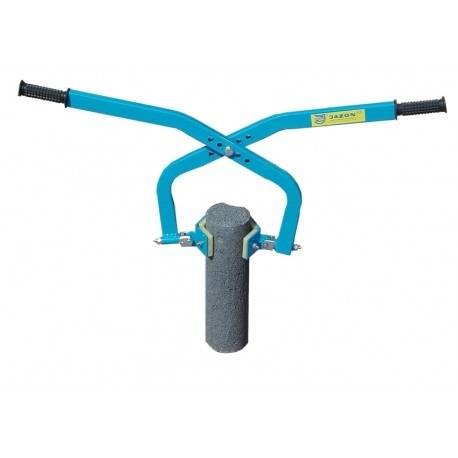

• Ручные клещи для бордюра. Для работы вдвоем. Грузоподъемность до 100 кг. Легкие, с автоматическим зажимом при подъеме. Предназначены для поперечного захвата блоков шириной до 43 см. Зажимают боковые грани бордюрного камня, оставляя торцы свободными. Это позволяет укладывать бордюры стык в стык.
• Захваты-тандемы с Г/Z-образными зажимами. Грузоподъемность до 200 кг. Для торцевого захвата (ширина 50−100 см) и ручного переноса бордюров, поребрика, гранитных плит и других стройматериалов без строповочных петель. При наличии подвеса для крюка можно использовать совместно с подъемным краном.
• Захваты для сэндвич-панелей (с прижимным винтом). Грузоподъемность до 250 кг. Ширина захвата до 25 см. Предназначены для горизонтального и вертикального подъема сэндвич-панелей волнистого профиля. Применяют вместе с подъемным краном. Полиуретановые накладки на прижимных лапках захвата устройства защищают поверхность панели от царапин и вмятин. Для надежности перемещения используйте вместе с грузоподъемной траверсой или стропами.

Высота бордюра по ГОСТу

«Снип» заменил ВСН 62-91* от 1994 года, в котором аналогичный пункт звучал следующим образом : «…2.2.2. В местах пересечения пешеходных путей с проезжей частью улиц и дорог высота бортовых камней тротуара должна быть не менее 2,5 см и не превышать 4 см. Не допускается в местах переходов применение бортовых камней со скошенной верхней гранью или съездов, сужающих ширину проезжей части…»

Таким образом существует, как я понимаю, организация Ростехнадзор, которая должна контролировать соблюдение входящего в Классификатор ISO 91.040.01 (Строительство в целом) вышеназванного СНиПа.

«Перед Московским МТУ Ростехнадзора стоят основные задачи по осуществлению полномочий, направленных на реализацию законодательных и нормативных актов Российской Федерации в области … строительного надзора … с целью предупреждения аварий, травматизма и снижения вероятности негативного воздействия на человека…»

Камень бортовой БР 100.30.15 , для отделения проезжей части внутрикварталь­ных проездов от тротуаров и газо­нов ГОСТ 6665-91

Камень бортовой БР 100.20.8 , для отделения пешеходных до­рожек и тротуа­ров от газонов ГОСТ 6665-91

А вот и главный для нас велосипедистов камень — АППАРЕЛЬ Описание по ГОСТ 6665-91 Камень-аппарель , справочная масса — по проекту (т.е. размеров нет, делают как получится на месте), назначение — для сопряжения покрытий вело­сипедных доро­жек и тротуаров с интенсивным движением детс­ких и инвалидных колясок и др. с покрытием прое­зжих частей улиц и дорог на пере­сечениях

Примечание. Длину аппарели (lа) при тротуарных покрытиях из сборных плит принимают кратной размеру плит, а другие размеры — в зависимости от марки камня.

Инструменты и материалы, необходимые для самостоятельной укладки бордюрного камня

Для обозначения границ тротуаров, клумб и других элементов дизайна используют бордюр. Поребрик из бордюрного камня удерживает песок основания и края садовых дорожек, сохраняет целостность полотна.

Конструкционные элементы изготовляются из дерева, пластика. Категория каменных материалов включает в себя бетонные и керамические изделия, природный камень, клинкерный кирпич. В зависимости от назначения различают магистральный, дорожный и садовый бордюры.

Для благоустройства приусадебной территории изготавливают бетонный бордюр в виде отдельных элементов заданного размера и монолитной конструкции. Выбор варианта зависит от конфигурации дорожки, требований к дизайну. Качество самостоятельно изготовленного бордюра уступает изделиям промышленного производства.

Для работ нужно подготовить:

• штыковую и совковую лопаты для земляных работ;
• мастерок для выравнивания бетона;
• бетономешалку для приготовления песчано-цементной смеси;
• шнур и колышки для разметки;
• резиновый и металлический молотки;
• уровень;
• угловую шлифовальную машину с насадкой из алмазного круга.

При укладке потребуется бордюр, выбор которого зависит от назначения полотна. Для подготовки основания нужен песок и щебень, а для приготовления бетона — цемент марки М400, М500.

Виды бетонных поребриков и бордюров

Бетонные бордюрные камни самые распространенные, есть они разных размеров. Делят их на две категории:

• Дорожный камень. Более широкий и высокий, часто с арматурой внутри (один-два стальных прута диаметром 12-14 мм). Используется для отделения проезжей и пешеходной части.
• Бордюрный камень (называют еще поребрик, садовый или тротуарный бордюр). Меньшего размера и веса, без армирования. Обычно отделяют пешеходные дорожки от газонов. Может выдерживать кратковременные наезды легкового автомобиля. При более серьезных и постоянных нагрузках их ставить нежелательно, так как они разрушаются.

Типы бордюрных камней для отделения дорожек

Остальные типы бордюрных камней для отгораживания проезжей части не применяются, так как имеют недостаточный уровень прочности.

Дороги не всегда прямые — есть изгибы. Резкие повороты под углом сделать просто — поставить под нужным углом, а место соединения зафиксировать бетонным раствором. Для плавных поворотов есть радиусные фрагменты с разными радиусами закругления. Их можно использовать для создания ограждения для круглых, овальных клумб.

Захват для бордюра своими руками

Цена гидрозахватов – от 400000 руб., в зависимости от типоразмера – часто делает их покупку проблематичной, особенно для малых предприятий или для частного использования. В таких случаях достаточно надёжный ручной клещевой захват можно сделать и самостоятельно.

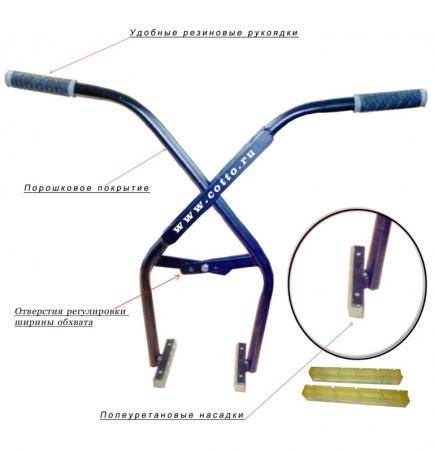

Потребуются следующие детали:

• Две круглых трубы длиной 900…1000 мм и диаметром 20 мм;
• Две ручки для удобной переноски (можно взять от любого взрослого велосипеда);
• Два пальца ГОСТ 9650-80 со шплинтами;
• Два куска гнутого швеллера 25 по ГОСТ 8278-83 длиной 200…250 мм;
• Две полиуретановых вставки;
• Две смыкающих пластины из полосовой стали толщиной 3…4 мм.

Изготовление захвата для бордюра происходит в следующей последовательности. По наибольшей ширине камня размечают размеры зажима, который изготавливается из швеллера. Внутрь помещают полиуретановые вставки и закрепляют их в полках при помощи болтов. Трубы изгибают на ручном трубогибе, засыпав внутрь песок, и заглушив торцы. В средней части труб сверлят отверстия под смыкающий палец и соединяют им обе трубы. В нижней трети труб получают отверстия под ломающиеся рычаги.

При помощи сварки прикрепляют губки к нижним частям труб, и, после проверки геометрии движения клещей захвата, устанавливают рычаги, прикрепляя их к трубе. После насадки резиновых ручек захват готов. Возможный люфт зажимов при работе захвата компенсируется путём установки под полиуретановые вставки стальных пластин необходимой толщины.

Готовое изделие после отладки стоит покрасить атмосферостойкой порошковой краской, либо использовать для изготовления захвата для бордюра только оцинкованные детали.

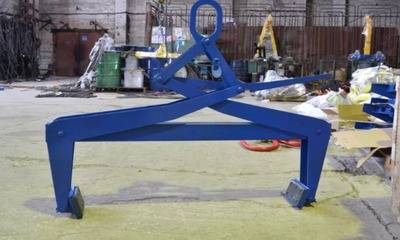

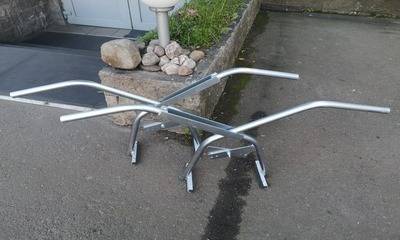

По такому же принципу можно изготовить и тандемный захват с двумя клещами, когда для переноски, либо установки бордюрных камней значительной длины потребуется двое работающих.

Площадочный вибратор. Поверхностное уплотнение материалов

Гидравлическая рохля. Обязательный атрибут складских помещений

Установка камней на подготовленное основание

Поребрик из бордюрного камня устанавливается по шнуру, который натягивают на колышки по верхней и нижней линиям. Первый строительный элемент ставится на край траншеи. Правильность установки контролируют с помощью строительного уровня. Посадка и выравнивание элементов проводится с помощью киянки.

Чтобы не повредить поверхность камня при использовании металлического молотка в месте удара нужно подкладывать деревянную доску. Подрезку готовых конструкций осуществляют с помощью угловой машины. Воспрещается использовать при монтаже вибрационный или пневматический инструмент, который может повредить поверхность бордюра.

После установки бордюра для фиксирования с обеих сторон заливают бетонную смесь, в состав которой входит песок и щебень мелкой фракции

В процессе монтажа рекомендуется обратить внимание на то, что конструкции имеют лицевую сторону

Ограждение для дорожки укладывается лицевой стороной к внутренней части полотна. Готовая ограждающая конструкция должна возвышаться над уровнем почвы, чтобы препятствовать расползанию покрытия.

Если элемент выступает над уровнем остальных, то его нужно посадить с помощью деревянной киянки. Конструкции, которые имеют большой вес, лучше устанавливать с помощью подъемной техники. Бордюрчики вокруг клумбы с цветами можно выложить камешками. Элементы кладки скрепляют цементным раствором или располагают без его использования.

Как поставить на песок

Если грунты не склонны к пучению, можно обойтись без бетона. Так поставить можно только поребрики — бордюр для пешеходных дорожек или ограждение для клумбы, цветника. При всем при этом такой способ установки не дает гарантии того, что дорожка не будет разрушена. Технология установки аналогично описанной выше до того места, где надо укладывать бетонный раствор.

Схема установки бордюра с водосточным желобом

Под поребрик укладывается только щебень и хорошо трамбуется. Толщина слоя должна быть не менее 15 см. После того как вставили бордюрный камень по уровню, промежуток между боками камня и стенками траншеи заполняется тем же щебнем и хорошо трамбуется. При таком методе установки, свернуть ограждение можно даже если на него наступить под неудачным углом. Но как временный вариант — на несколько месяцев — такой способ установки подойдет.

Особенности установки и замены

Перед тем как начать устанавливать бордюры, территорию нужно разметить и подготовить поверхность. Разметку можно сделать с помощью кольев и веревки. Колышки расставляют, натягивают веревку, тем самым помечая линию будущего поребрика.

Нужно выкопать траншею, ширина которой будет равна ширине бордюра плюс по 5 см с каждой стороны, а глубина равна 2/3 от его высоты. Дно траншеи уминается, насыпается 4 см щебня и снова уминается. Далее укладывают 2 см песка, заливают водой и снова уминают. В траншею укладывается бордюр и регулируется высота.

Для приготовления раствора нужны цемент, песок и вода в соотношении 1:3:1,5. Раствор укладывается ровным слоем в 2 см, далее выставляется поребрик по разметочной линии. Если все ровно, то оставшиеся пустоты заливаются раствором. Установка завершена.

Однако инновации не стоят на месте, созданы машины — бордюроукладчики. На сегодняшний день выпущено несколько моделей. Эти машины требуют минимальных затрат и небольшого количества рабочих. Укладчики бордюров производят до 500 метров в смену.

С точки зрения технологии и самой работы, проще провести полный демонтаж изделий с последующим монтажом нового изделия. При частичной замене подбираются камни по длине, ширине, высоте и маркировке. Если новое изделие подобрано неверно, то сложно будет избежать появления стыков, зазоров. Такая конструкция потеряет всю свою функциональность и внешний вид.

Как правильно укладывать без бордюра

Сегодня многие хозяева интересуются таким вопросом: можно ли уложить плитку без бордюра? Специалисты отвечают на этот вопрос положительно. Поэтому остановимся подробнее на способах такой укладки.

Укладка на бетонное основание

Для укладки тротуарной плитки без бордюра можно воспользоваться крепи основанием из бетона. Для его приготовления понадобится бетонно-цементная смесь.

Как положить тротуарную плитку на бетонное основание подскажет данная информация.

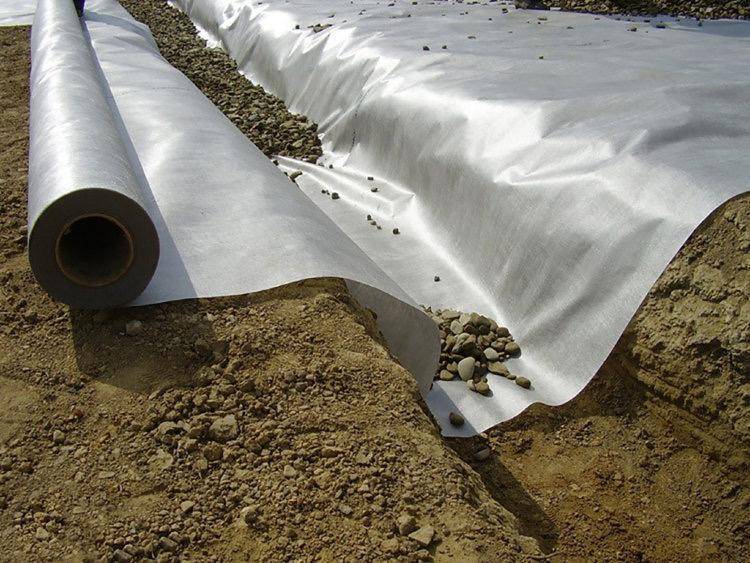

На геотекстиль

Такой способ укладки основан на использовании геотекстиля, который будет служить для укрепления подушки из гравия и песка. Но такой способ укладки, как и предыдущий, имеются два важных недостатка: трудоемкость работ и дороговизна материалов.

Все особенности текстуры тротуарной плитки найдете тут.

На песок и щебень

Такой метод укладки тротуарной плитки без бордюра – самый простой и дешевый. Его суть заключается в использовании подушки их сухой смеси цемента и песка.

Порядок действий следующий:

1. Когда разметка территории окончена, то можно вбить по краям колышки и натянуть между ними веревку.
2. Удалить почву на глубину 30 см. При помощи лопаты и граблей выровнять поверхность.
3. Чтобы осуществить отвод воды, необходимо позаботиться про уклон 5 мм на 1 с дорожки.
4. При помощи ручной утрабмовки утрамбовать поверхность. Такие мероприятия защитят плитку от проседания. Не забудьте обильно увлажнить почву. Что собой представляет полимерно-песчаная тротуарная плитка узнаете здесь.
5. Высыпать песок, толщина слоя 7 см. Разровнять поверхность и обработать песок большим количеством воды. Тогда его будет намного проще утрамбовать.
6. Для утрамбовки можно использовать вибрационный укладчик или выполнить операцию вручную.
7. Если веется укладка плитки без бордюра, то следующим слоем должен быть сухая смесь цемента и песка (1:8). Толщина слоя 3–4 см.
8. Согласно уровню разровнять поверхность.
9. Можно приступать к выкладке первого ряда. Начинать укладку нужно от себя по диагонали и постоянно утрамбовать все при помочи резинового молотка. Только делать это следует аккуратно, что не повредить изделие.
10. Если имеет место излишнее проседание материала, то под него нужно подсыпать смесь цемента и песка.
11. Заполнять швы пока не стоит, иначе будет сложно выполнять корректировку укладки. Технология укладки тротуарной плитки на сухую смесь описана в этом материале.

Пластиковый бордюр

Садовые бордюры из пластика очень разнообразны: они выпускаются в рулонах и блоках.

Процесс установки пластикового бордюра

Чаще всего пластиковый вариант используют там, где требуется сделать границу выделенной, но сам бордюр практически незаметен.

Разновидности садовых бордюров из пластика

1. Кантри. Гибкая пластиковая лента, устойчивая к неблагоприятным внешним воздействиям. Может быть черного, зеленого и терракотового цвета. С одного края лента толще, а с другого имеет заворот. Благодаря этому материал не сдвигается.
2. Лабиринт. Прочный легкий пластик с имитацией под натуральный камень. Конструкция бордюра позволяет быстро и легко осуществлять его монтаж и демонтаж.
3. Старый камень. Состоит из наборных секций, позволяющих варьировать как высоту, так и длину.
4. Садовый конструктор. Состоит из отдельных пролетов, общая длина комплекта составляет 3 м, высота 15-21 см. Выпускается в трех цветах: зеленый, коричневый и терракотовый.
5. Б-300.8,5.4,5. Полоса пластика коричневого и черного цвета.

   Монтаж бордюра из садовой пластиковой полосы

   Может устанавливаться жестко, но после удаления перегородок приобретает гибкость. Монтаж дорожек сложных форм в этом случае не составляет труда.

6. Декоративный кирпич. Высокопрочный бордюр с отличными эстетическими качествами. Легко устанавливается и также просто убирается.
7. Садовая доска. Практичное и прочное решение для обрамления дорожки на даче. Бордюр имеет высоту 13 см и общую длину 3 м.
8. Лента бордюрная. Гибкая лента различных цветов, может иметь гладкую, волнистую, гофрированную структуру. Ленту после демонтажа хранят в свернутом виде.

Плюсы и минусы бордюров из пластика

Среди положительных черт бордюров из пластика можно выделить:

• легкость монтажных и демонтажных работ;
• устойчивость к влаге и биологическим поражениям;
• не требуется специальной подготовки грунта;
• большой срок эксплуатации;
• прочность к повреждениям при движениях грунта;
• большой ассортимент продукции;
• возможность создавать садовые дорожки сложных очертаний;
• широкий спектр применения: в обустройстве газонов, тропинок, грядок, клумб;
• невысокая цена;
• эстетичность.

Из недостатков пластиковых изделий можно отметить синтетическое происхождение материала и недостаточную механическую прочность по сравнению с бетоном, кирпичом или камнем.

Монтаж пластикового бордюра

После того как нужные бордюры для садовых дорожек приобретены, установить их своими руками не составит большого труда. Монтаж включает в себя следующие этапы:

1. Размечается линия, по которой будет устанавливаться бордюр. Натягивается бечевка для контроля за высотой и ровностью конструкции.
2. Выкапывается узкая канава глубиной примерно 8 см.
3. В канавку устанавливается бордюр. Для придания пластику лучшей гибкости и облегчения нарезки его можно выдержать некоторое время на солнце.
4. Бордюр фиксируется на специальные якоря, входящие в комплект. Места изгибов фиксируются дополнительными якорями. Совет: Если земля жесткая и каменистая вместо специализированных якорей можно воспользоваться гвоздями подходящей длины.

5. Между собой секции бордюра скрепляются замковыми соединениями.

6. Канавка засыпается землей и хорошо утрамбовывается.

Для работы по установке пластикового бордюра не требуется специальных инструментов и знаний. Эстетичность, простота и скорость монтажа, основные критерии привлекательности пластиковых бордюров для устройства садовых дорожек на даче.

Правила применения щипцов

При использовании захватов для бордюров, важно выбрать устройство с нужной производительностью, грузоподъёмностью, а также учитывать ряд нюансов:

• Стандартный ручной захват следует применять исключительно для монтажа садового бордюра с массой одного изделия не более 40 – 50 кг.
• Ручные щипцы помогают смонтировать ровный бордюрный ряд строго по линии разметки, с укладкой каждого элемента на подготовленную постель из бетона.
• Гидравлические клещи без электропривода обеспечивают надёжную и быструю укладку дорожных бортовых камней марки БР 100.30.15 – БР 100.30.18.
• Электромеханические фиксаторы являются самым практичным инструментом, за счёт 4 точек контакта и наличия траверсы. Допустимая грузоподъёмность превышает 600 кг, что удовлетворяет требованиям по установке магистральных бордюров из бетона или гранита.
• В случае отсутствия электричества, зажим каменных материалов для их транспортировки на монтажный горизонт рекомендуется осуществлять с помощью тандемных клещей, так как два рабочих легко поднимают дорожный бордюр весом 120 кг. Эксперты рекомендуют применять такие двуручные машины при монтаже бордюрного камня с протяжённостью дороги до 100 м.
• Изделия типа ЗКБС являются вспомогательным оборудованием, которое применяется для разгрузки поддона и укладки бортового камня вдоль линии монтажа. Для укладки изделий в проектное положение, такой инструмент не подойдёт, так как он не обеспечивает нужную точность.

Что лучше: сделать самому или приобрести готовый?

При покупке или аренде готового ручного захвата для бордюра, потребитель получает ряд преимуществ:

• Заводское изделие отвечает требованиям техники безопасности.
• При изучении паспорта качества, потребитель точно знает грузоподъёмность прибора.
• Надёжные крепления шарнира методом холодной деформации исключают поломку устройства при эксплуатации.
• Удобные захваты обеспечивают комфорт без травмирования рук при длительной эксплуатации.

В то же время, далеко не каждое заводское приспособление отвечает требованиям по обеспечению качества и надёжности. В связи с этим, самодельный инструмент также имеет немало достоинств:

• Потребитель самостоятельно выбирает прочные трубы с толстыми стенками, которые не подвергаются деформациям.
• Шарнирное соединение может быть выполнено с помощью закалённого метиза, который выдерживает до нескольких тонн.
• Экономия средств, так как потребитель платит только за материал.
• Приобретение нового навыка в изготовлении ручного механического инструмента.

Эксперты рекомендуют использовать самодельное оборудование, при условии качественной сборки и обеспечения повышенной безопасности во время работы.

Пошаговая инструкция установки бордюров своими руками

Перед тем как уложить бордюр для тротуарной плитки своими руками, необходимо произвести разметку и заложить траншею. Планировка поверхности производится с использованием колышков и шнура – ими выстраивают линию установки лицевой стороны бордюра

Важно учитывать, что лицевая сторона бордюра должна быть повернута к покрытию

Разметка будущего тротуара и закладка траншей под бордюры

На колышки нужно нанести отметки расположения грунта и бетонного основания.

• Колышки вбивают в землю и на высоте расположения верхнего края бордюра натягивают шнур.
• Далее копают траншею, делая ее глубину такой, чтобы после монтажа бордюра его край поднимался над поверхностью грунта и покрытием на 2-3 см – это позволит предотвратить попадание грязи на плитку.
• В ширину траншеи нужно закладывать ширину поребрика,а также небольшой запас в 4-5 см с каждой стороны.
• Грунт на дне траншеи нужно тщательно уплотнить. Например, виброплитой, если ее ширина подходит под ширину траншеи.
• Укладка на грунт геотекстиля плотностью не менее 160 г/см2 – не обязательная, но крайне рекомендуемая процедура. Геотекстиль предотвратит смешивание грунта и щебня, что существенно продлит срок службы тротуарных бордюров.

Основание подготовлено, начинается собственно укладка садового бордюра.

Технология укладки бордюра своими руками

На геотекстиль высыпают щебневую подушку. Щебень берут фракции 20-40 мм. Если уровень грунтовых вод низкий, то вместо щебня можно использовать отсев или крупнозернистый песок. Щебневая или песчаная подушка должна быть толщиной 10-15 см (после трамбовки)

Обратите внимание, что после трамбовки толщина щебневой подушки уменьшается примерно на четверть.
Устройство бетонной подушки.  Как приготовить раствор для установки бордюров?  1 часть цемента марки М400 и 3-4 части песка тщательно перемешивают с добавлением совсем малого количества воды. Вы также можете приготовить и бетонный раствор, смешав 1 часть цемента, 2 части песка и 2-3 части мелкофракционного щебня.
Бетонную смесь или цементно-песчаный раствор для укладки бордюров заливают толщиной 5-7 см на дно траншеи, но не все сразу, а по мере установки бордюрного камня.
Далее на подушку из бетонной смеси производится укладка тротуарного или садового бордюра

Бордюр осаждается до нужного уровня, отмеченного шнуром

Нужно, чтобы верхняя поверхность бордюра была вровень с натянутым шнуром. Для углубления бордюра используют резиновую киянку. Можно использовать и деревянную, но резиновая более прочная, надежная и более деликатная.
Не используйте для осаждения бордюра металлический молоток или виброплиту – эти инструменты могут испортить бордюр, оставив после себя трещины и сколы.
После того, как бордюр установлен и выровнен по уровню, с двух сторон от него укладывается замок из бетонной или цементно-песчаной смеси толщиной 5-7 см и высотой 8-10 см.
Между бордюрными камнями допускается промежуток не более 5 мм. Швы между бордюрными камнями аккуратно заливаются пескоцементной смесью.
После того, как бетон затвердел, производится засыпка песком или щебнем свободного пространства между краем траншеи и бордюрным камнем. Засыпка тщательно, но аккуратно трамбуется, сверху присыпается грунтом или плодородной землей.

Бордюр осаждается до нужного уровня, отмеченного шнуром. Нужно, чтобы верхняя поверхность бордюра была вровень с натянутым шнуром. Для углубления бордюра используют резиновую киянку. Можно использовать и деревянную, но резиновая более прочная, надежная и более деликатная.
Не используйте для осаждения бордюра металлический молоток или виброплиту – эти инструменты могут испортить бордюр, оставив после себя трещины и сколы.
После того, как бордюр установлен и выровнен по уровню, с двух сторон от него укладывается замок из бетонной или цементно-песчаной смеси толщиной 5-7 см и высотой 8-10 см.
Между бордюрными камнями допускается промежуток не более 5 мм. Швы между бордюрными камнями аккуратно заливаются пескоцементной смесью.
После того, как бетон затвердел, производится засыпка песком или щебнем свободного пространства между краем траншеи и бордюрным камнем. Засыпка тщательно, но аккуратно трамбуется, сверху присыпается грунтом или плодородной землей.

При соблюдении данной технологии установки тротуарных бордюров своими руками риски, что при пучении грунта поребрики сдвинутся – очень маловероятны.

Что это такое?

Захват для бордюра особо необходим при обустройстве различных зон. Представить дороги и клумбы без поребриков просто невозможно. При оформлении садовых территорий обычно используют лёгкий камень небольшого размера. В большинстве случаев его перемещают вручную. Однако захват для поребриков позволит устанавливать материал на раствор более ровно и аккуратно.

Для установки тяжёлого камня весом более 100 кг необходимы дополнительные приспособления. Поднять такой бордюр самостоятельно рабочий не сможет. Именно такие секции используются при обустройстве проезжей части. При производстве бордюра большое значение имеет темп работы.

Для рабочих перемещение больших камней грозит травмами. В этом случае для установки необходим захват. Инструмент может пригодиться и для работы с другим подобным материалом. Зажим можно использовать вручную или в тандеме с техникой и оборудованием.

Разновидности приспособлений

В дорожном строительстве используются несколько категорий захватов для бордюров, каждый из которых имеет свои особенности, конструкцию и сферу применения

Ручные

Самые простые и недорогие изделия, работают по принципу линейного рычага, сила захвата зависит от соотношения длин плеча, относительно точки опоры.

Сфера применения

• проведение ремонтных работ при демонтаже и повторном и монтаже единичных бортовых камней;
• транспортировка садовых бордюров при благоустройстве территорий.

Преимущества:

1. лёгкие;
2. мобильные и недорогие устройства;
3. простота в эксплуатации;
4. практические не ломаются и не требуют обслуживания.

Недостатки:

• ограниченная сила захвата;
• сложность монтажа дорожных бортовых камней.

Электромеханические

Мощные изделия, рассчитанные на грузоподъёмность от 10 кг и более. Оснащаются двумя захватами, позволяющими удерживать на весу протяжённый бортовой камень в горизонтальном положении.

Сфера применения:

• дорожное строительство;
• монтаж магистральных бордюров;
• устройство гранитных бортовых камней.

Преимущества:

1. повышенная сила захвата;
2. высокая скорость монтажа;
3. минимальное участие человека;
4. обеспечение техники безопасности.

Недостатки:

• зависят от электричества;
• требуют наличия кабельной сети или дизельного генератора, что приводит к дополнительным расходам при эксплуатации инструмента.

Гидравлические

Могут быть электрическими или механическими. Передача и возрастание усилия захвата осуществляется за счёт давления жидкости в поршневой системе. Сила захвата зависит от объёма цилиндров и величины передаточного числа, которая определяется конструкцией механизма.

Сфера применения

• гранитные бортовые камни с массой более 200 – 300 кг;
• магистральные бордюры;
• при строительстве скоростных автодорог;
• протяжённые тротуары городских улиц.

Преимущества:

1. самая высокая сила захвата;
2. повышенный КПД каждого механизма, вне зависимости от типа привода.

Недостатки:

• поршневая система требует обслуживания;
• может легко лопнуть либо протечь при физическом износе уплотнителей и шлангов.

Тандем

Одна из модификаций ручного инструмента, предназначенного для установки дорожного бортового камня. Захват осуществляется в продольном направлении, величина развода контактных элементов – до 1000 мм. Рукоятки расположены таким образом, чтобы два человека могли работать одновременно.

Сфера применения:

1. дорожное строительство;
2. капитальный или локальный ремонт тротуаров;
3. благоустройство территорий.

Преимущества:

• простота конструкции;
• повышенная скорость монтажа.

Недостатки:

1. требует наличия минимум двух рабочих;
2. производительность зависит исключительно от человеческого фактора.

ЗКБ и ЗКБС

Усовершенствованная конструкция механических захватов для бортовых камней. Зажим элемента происходит при вертикальном перемещении крюка грузоподъёмной машины. При подъёме строповочного кольца, шарнирные сопряжения механизма приводятся в действие, обеспечивая автоматическую фиксацию камня.

Сфера применения:

1. дорожно-строительные работы;
2. устройство магистралей;
3. благоустройство городов, посёлков, парков.

Преимущества

• самая надёжная и эффективная конструкция;
• не зависит от электричества.

Недостатки:

1. невозможность регулировки силы прижима;
2. малая площадь опоры усложняет перемещение изделий с длиной более 1 метра.

Заключение

Чтобы бордюры служили долго, не трескались, не наклонялись и не давали усадки, их установку следует проводить строго по технологии, в соответствии с нормами ГОСТ 32961-2014. Для качественного результата необходима бригада из нескольких человек. Стоимость работы зависит от цены стройматериала (за 1м2) и технологии укладки, которую выбирают в зависимости от особенностей грунта и рельефа. Также на ценообразование влияет объем работ, нестандартность территории (количество углов и поворотов) и дополнительные операции (доставка и разгрузка бордюра, очистка рабочего места от камней или травы, вывоз грунта).
