Вертикально-сверлильный станок 2С132

Технические характеристики станка 2С132

Наименование параметра	2С132	2С132К
Основные параметры станка
Наибольший диаметр сверления в стали 45 по ГОСТ 1050-88, мм	32	32
Диаметр нарезания резьбы в стали 45 по ГОСТ 1050-88, мм	М3…М33	М3…М33
Наибольшая высота заготовки, мм	800	600
Рабочий стол
Максимальная нагрузка на стол (по центру), кг	600	250
Размеры рабочей поверхности подъемного стола, мм	500 х 500	500 х 500
Наибольший ход подъемного стола (ось Z), мм	300	300
Размеры рабочей поверхности крестового стола, мм	–	320 х 630
Наибольший ход крестового стола (X, Y), мм	–	500 х 250
Число Т-образных пазов Размеры Т-образных пазов	3	3
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	500…750	500…750
Расстояние от оси шпинделя до направляющих стойки, мм	300	300
Перемещение стола на один оборот рукоятки, мм
Шпиндель
Наибольшее перемещение (установочное) шпиндельной головки, мм	420	420
Наибольшее перемещение (ход) шпинделя, мм	250	250
Перемещение шпинделя на одно деление лимба, мм	1	1
Перемещение шпинделя на один оборот маховичка-рукоятки, мм
Частота вращения шпинделя, об/мин	31,5…140045…200031.5…4000	31,5…140045…200031.5…4000
Количество скоростей шпинделя	12	12
Наибольший допустимый крутящий момент, Нм	400	400
Размер внутреннего конуса шпинделя по ГОСТ 25557-82	Морзе 4	Морзе 4
Механика станка
Число ступеней рабочих подач	9	9
Пределы вертикальных рабочих подач на один оборот шпинделя, мм	0,1…1,6	0,1…1,6
Управление циклами работы	Ручное	Полуавт.
Наибольшая допустимая сила подачи (осевое усилие на шпинделе)), Н	1500	1500
Динамическое торможение шпинделя	Есть	Есть
Привод
Количество электродвигателей на станке	2	3
Электродвигатель привода главного движения, кВт	4	4
Электродвигатель автоматического цикла шпинделя, кВт	–	0,75
Электродвигатель насоса охлаждающей жидкости, кВт	0,12	0,12
Суммарная мощность электродвигателей, установленных на станке кВт	4,12	4,87
Габариты и масса станка
Габариты станка (длина ширина высота), мм	1050 х 850 х 3000	1050 х 1400 х 3000
Масса станка, кг	1400	1750

Список литературы:

Станки вертикально-сверлильные 2С132ПФ2И, 2С132К, 2С132Ц, 2С132. Руководство по эксплуатации 2С132ПФ2И.00.000 РЭ, 1989 Станки вертикально-сверлильные 2С132ПФ2И, 2С132К, 2С132Ц, 2С132. Руководство по эксплуатации 2С132ПФ2И.00.000 РЭ4, 1989 Станки вертикально-сверлильные 2С132К, 2С132. Руководство по эксплуатации Часть 2. Электрооборудование 2С132К.00.000 РЭ1, 2С132.00.000 РЭ1, 1989

Тепинкичиев В.К. Металлорежущие станки, 1973

Барун В.А. Работа на сверлильных станках,1963

Винников И.З., Френкель М.И. Сверловщик, 1971

Винников И.З. Сверлильные станки и работа на них, 1988

Лоскутов B.В Сверлильные и расточные станки, 1981

Попов В.М., Гладилина И.И. Сверловщик, 1958

Сысоев В.И. Справочник молодого сверловщика,1962

Связанные ссылки. Дополнительная информация

Главная   О компании   Новости   Статьи   Прайс-лист   Контакты   Справочная информация   Скачать паспорт   Интересное видео   Деревообрабатывающие станки   КПО   Производители

Элементы конструкции бытового сверлильного станка и их взаимодействие

Устройство настольного сверлильного станка бытового типа включает в себя несколько элементов, взаимодействующих между собой:

• Опорная плита, выполняющая роль основания агрегата. На эту плиту крепится вертикальная стойка. Опорная плита обычно отливается из чугуна или стали.
• Вертикальная стойка, выполненная в виде колонны. К стойке прикрепляется сверлильная головка.
• Сверлильная головка, конструкция которой предусматривает наличие шпиндельной бабки, электродвигателя и ременной передачи.
• Шпиндельная бабка, к которой прикрепляется патрон, используемый для установки и фиксации режущего инструмента.

Запуск электродвигателя, являющегося частью сверлильной головки, приводит к вращению шпинделя. Максимальная мощность бытовых моделей сверлильных агрегатов — тысяча ватт. Выбор скорости вращения шпинделя производится при выключенном двигателе методом перекидывания ремня в нужную канавку шкива. В зависимости от модели станка, сверлильная головка может перемещаться на необходимую высоту вручную или с помощью рукоятки, соединенной с приводом. Перемещение режущего инструмента, закрепленного в патроне, производится за счет рычажного механизма.

Рабочее пространство станка — схемы, символы и расшифровка

В месте установки станка необходимо обеспечить следующее:— достаточно свободное пространство вокруг станка;— достаточное пространство для перемещения оператора;— достаточное пространство для работ по обслуживанию и ремонту;— дверь электрошкафа станка должна полностью открываться не менее чем на 120º;— площадь для размещения стеллажей для заготовок и изделий, бункера для заготовок (изделий), тележки для стружки, тележки для инструментов и т.д..

Вблизи станка нежелательно размещение шлифовальных станков, работающих без охлаждения, крупного обдирочного и кузнечно-прессового оборудования.

2Н55 станок радиально-сверлильный. Назначение и область применения

Радиально-сверлильный станок модели 2Н55 заменил устаревшую модель станка этой же серии 2А55.

Станок рассчитан на сверление в стали отверстий диаметром до 50 мм сверлами средней твердости (предел прочности при растяжении σ = 55..65 кг/мм²).

Станок радиально-сверлильный 2Н55 предназначен для сверления, рассверливания, зенкерования, развертывания, растачивания отверстий, нарезания резьбы метчиками, подрезки торцов резцом, а также выполнения других аналогичных операций при обработке различных корпусных деталей в механических цехах единичного, мелкосерийного и серийного производства, а также в сборочных цехах заводов тяжелого транспортного машиностроения. При оснащении станка приспособлениями и специальным инструментом его можно использовать для высокопроизводительной обработки крупногабаритных деталей в крупносерийном производстве.

Радиально-сверлильный станок 2Н55 имеет двухколонную компоновку станочной части, что позволяет создать жесткую конструкцию узла, не допускающую смещение оси шпинделя при зажиме колонны. Специальный зажим колонны центрального типа создает тормозной момент, гарантирующий высокопроизводительное сверление.

Для поворота колонны требуется незначительное усилие на самом малом радиусе сверления, что также обеспечивает высокую производительность работы и снижает утомляемость оператора. Широкий диапазон чисел оборотов и подач шпинделя обеспечивает высокопроизводительную работу при любых сочетаниях обрабатываемых материалов, инструмента размеров и т. д.

Уравновешивание шпинделя обеспечивается специальным противовесом, допускающим удобную регулировку с рабочего места в случае изменения массы инструмента.

Режимы резания, допустимые на станке, определяются динамическими параметрами станка:

• Эффективная мощность на шпинделе, кВт — 4,0
• Наибольший крутящий момент на шпинделе кг*см — 7100
• Наибольшее усилие подачи, кгс — 2000

При этом надо иметь в виду, что наибольшая мощность на шпинделе может быть использована, начиная с 7-й ступени чисел оборотов (80 об/мин см. раздел паспорта «Механика главного движения»).

Низшие числа оборотов шпинделя применяются на станке для выполнения операций, требующих меньшей мощности, но большего крутящего момента. Поэтому на шести первых ступенях скорости мощность на шпинделе не достигает максимально-эффективного значения.

Величина наибольшего допустимого усилия подачи обусловлена прочностью деталей станка и жесткостью его конструкции. Превышение допустимого значения усилия подачи вызывает отключение предохранительной муфты механизма подачи. Поэтому величину механической подачи следует выбирать так, чтобы не превзойти допустимого усилия подачи. Усилие подачи в значительной, степени зависит от правильной заточки сверла.

Широкие диапазоны скоростей вращения шпинделя и механических подач позволяют повысить производительность станка.

Преселективное дистанционное электрогидравлическое устройство позволяет менять режимы с предварительным их набором. Станок имеет механизм автоматического выключения при достижении заданной глубины сверления.

Наличие в станке преселективного управления скоростями и подачами, легкого гидрофицированного управления фрикционом шпинделя, возможность отключения шпинделя от коробки скоростей, наличие надежных гидравлических зажимов колонны и сверлильной головки, работающих как совместно, так и раздельно, а также сосредоточение всех органов управления на небольшом участке сверлильной головки позволяет максимально сократить вспомогательное время.

При необходимости частой смены инструментов рекомендуется пользоваться быстросменным патроном. Для нарезания резьб следует применять предохранительный патрон для метчиков.

Станок имеет следующие преимущества по сравнению с ранее выпускавшейся моделью:

• ужесточение зажима колонны благодаря развитому конусу, что позволяет работать на высоких режимах резания; увеличение объема рабочего пространства за счет увеличения ходов рукава по колонне и головки по рукаву;
• достижение заданной точности и достижение точности вне плиты благодаря двухколонной компоновке и развитым направляющим рукава;
• сокращение времени на переустановку рукава по высоте благодаря увеличенной скорости его перемещения и быстрому действию зажима;
• повышение ремонтопригодности благодаря новой конструкции направляющих колонны;
• отсутствие на верхнем торце механизмов, требующих обслуживания, что обеспечивает удобство при эксплуатации станка, улучшает его внешний вид.

Разработчик — СКБ APC г. Одесса

Категория качества высшая.

Класс точности станка Н по ГОСТ 8—77.

Компоненты оборудования и их особенности

Внешний вид

Данный тип оборудования предназначен для формирования отверстий в деталях, изготовленных из различных материалов: металл, дерево или полимеры. Дополнительно на вертикально-сверлильной модели 2С132 можно делать метрическую резьбу.

Для работы на этом станке можно использовать различные типы режущих инструментов, в том числе — с твердосплавными напайками. Оборудование устанавливается для комплектации мелкосерийных и серийных производств. Нередко его применяют в приборостроении. Этому способствуют высокие показатели точности выполнения работ, а также многофункциональность.

Конструктивные особенности и технические характеристики вертикально-сверлильной модели станка 2С132:

• несущая колонна. Соединена с плитой-основанием. По ее направляющим перемещается шпиндельная головка и рабочий стол. Дополнительно фундаментная плита имеет форму чаши для сбора охлаждающей жидкости;
• шпиндельная головка. Она изготовлена из высококачественного чугуна методом отливки. В корпусе находятся основные компоненты станка 2С132 – коробки скоростей и передач, шпиндель, механизмы подачи;
• механизированный стол. Имеет крестообразную форму и предназначен для перемещения заготовки относительно шпинделя сверла по координатам X и Y;
• плавающий стол. С его помощью станок 2С132 выполняет обработку детали по копиру. Салазки имеют игольчатые подшипники с помощью которых происходит смещение в поперечном направлении.

В конструкции блока подачи предусмотрена возможность автоматического или ручного движения шпинделя к поверхности заготовки. Такая же операция есть при отводе режущего инструмента. Для оптимизации рабочего процесса можно воспользоваться функцией опережения подачи.

Это интересно: Изготовление плоскошлифовального станка своими руками

Порядок работы на станке

Наладка станка на работу заключается в установке стола и сверлильной головки в необходимые для работы положения, в зажиме их на колонне, в установке необходимых частот вращения и подач шпинделя.

На станке 2С132ПФ2И предусмотрены следующие режимы управления:

1. наладочный (управление вручную от кнопок);
2. автоматический (управление от УЦИ К524);
3. полуавтоматический (позиционирование стола по программе от устройства УЦИ, а подвод и отвод пиноли со шпинделем вручную).

Для установления наладочного режима необходимо переключатель «Выбор режима» на пульте управления станка установить в положение «Наладка».

Работа на станке в режиме «Наладка» осуществляется нажатием соответствующих кнопок на пульте управления.

Для выбора оси перемещения служит переключатель «Выбор осей X и У». Для перемещения стола в положительном и отрицательном направлениях служат соответственно кнопки «Положительное направление перемещения». Для управления направлением вращения шпинделя служат кнопки «Вращение шпинделя влево» на пульте управления.

Для проворота зубчатых колес в коробке скоростей во время переключения скоростей вращения шпинделя служит кнопка «Проворот шпинделя».

На станке 2С132Ц предусмотрены следующие режимы управления:

1. ручной режим;
2. автоматический.

При ручном режиме, переключатель «Выбор режима» установить а среднее положение «Ручной режим». Управление станком осуществляется нажатием соответствующих кнопок на пульте станка «Вращение шпинделя влево», «Останов». Рабочая подача осуществляется как от штурвала, так и с помощью механической передачи от электродвигателя главного движения.

При автоматическом режиме, переключатель «Выбор режима» установить в крайнее левое положение «Сверление». Установить кулачки в зависимости от глубины обработки. С помощью штурвала перевести шпиндель в верхнее исходное положение. Нажать кнопку «Пуск цикла».

Нарезание резьбы в автоматическом цикле

ВНИМАНИЕ! Нарезание резьбы с автоматическим циклом подачи шпинделя, возможно только для станков 2С132ПФИ и 2С132Ц. Диапазоны подач указаны в табл. 10

10

10.

При автоматическом цикле нарезание резьбы переключатель «Выбор режима» установить в крайнее правое положение «Нарезание резьбы». Установить кулачки в зависимости от глубины обработки. Нажать кнопку «Пуск цикла». Окончание нарезания резьбы на станке 2С132Ц контролируется соответствующими кулачками на лимбе, а на станке 2С132ПФ2Й по заданной программе.

На станках 2С132К и 2С132 предусмотрены следующие режимы:

1. ручная подача шпинделя;
2. механическая подача шпинделя.

Установить кулачки в зависимости от глубины обработки.

После включения вращения и подачи шпинделя начинается обработка детали. По достижении нужной глубины обработки подача шпинделя прекратится, а шпиндель будет продолжать вращаться. Для его остановки нужно нажать кнопку «Останов».

Нарезание резьбы на станке с реверсом шпинделя на определенной глубине, лимб на сверлильной головке установить так, чтобы против указателя находилась цифра, соответствующая глубине обработки. Совместить риску кулачка «Р» с соответствующей риской на лимбе и закрепить кулачок. Выключить механическую подачу. После включения вращения шпинделя метчик вручную ввести в отверстие. Через 2-3 оборота шпинделя надобность в ручной подаче отпадает. По достижении заданной глубины нарезания шпиндель автоматически реверсируется и метчик выходит из отверстия. Чтобы шпиндель принял правое вращение, нужно нажать на соответствующую кнопку.

Функционирование узлов и агрегатов

Кинематическая схема

Основное движение станка осуществляется в вертикальном направлении. Так происходит смена положения головки, быстрый ход шпинделя. Исключение составляет горизонтальное перемещение рабочей поверхности стола. Для ознакомления с особенностями функционирования оборудования рекомендуется изучить его кинематическую схему.

Для вертикального вращения шпинделя в конструкции станка предусмотрен электродвигатель мощностью 4,5 кВт. Для сопряжения этих компонентов и возможности изменения частоты вращения установлены коробка передач и клиноременная передача. При этом максимальное число оборотов может достигать значения 1070 об/мин.

Движение подачи осуществляется от шпинделя через систему шестерней и коробки передач. В последней располагаются выдвижные шпонки на трех- и четырехступенчатой механизмах. Эта конструкция позволяет выбрать оптимальный режим работы из 12 теоретических или 11 фактических параметров передач. Такая разница объясняется повтором параметров двух передач.

Для осуществления вспомогательного движения необходимо регулировать положение рукояти Р2. При этом быстрое смещение шпинделя выполняется после изменения параметров штурвала Ш.

Особенности узлов и агрегатов, их характеристики:

• коробка передач. Она состоит из двух механизмов особой формы, в конструкции которой есть выдвижные шпонки. Они необходимы для предотвращения поломки при одновременном переключении двух передач;
• механизм подач. Для его активации используется штурвал, который имеет несколько степеней свободы. Привод от коробки передач осуществляется через кулачковую муфту. Присутствует механизм быстрого отключения при активации подачи в прямом и обратном направлении относительно заготовки.

К особенностям электрической схемы станка 2А135 можно отнести встроенную защиту от короткого замыкания, установленный кронштейн для подключения к заземляющему контуру. Для активации режима реверса необходимо на блоке управления нажать кнопку «вправо». При этом задействуется обратная подача вверх.

Условия эксплуатации

Как свидетельствует паспорт, сверлильный станок 2С132л может использоваться при температуре не ниже плюс 1ºC, а также не выше плюс 35ºC. При 25ºC относительная влажность должна составлять до 80%.

Он предназначен для выполнения типичных сверлильных работ, а именно:

• сверление;
• рассверливание;
• развертывание;
• нарезание резьбы;
• зенкерование;
• растачивание отверстий;
• зенкование;
• подрезка торцов.

Также руководство по эксплуатации подтверждает, что устройство может быть произведено по заказу для более жестких эксплуатационных климатических условий: от минус 10 до плюс 45ºC.

Не должно наблюдаться сильных температурных перепадов, а также воздействия прямого местного нагрева. Иначе в первую очередь страдает электрическая схема, а также отдельные узлы.

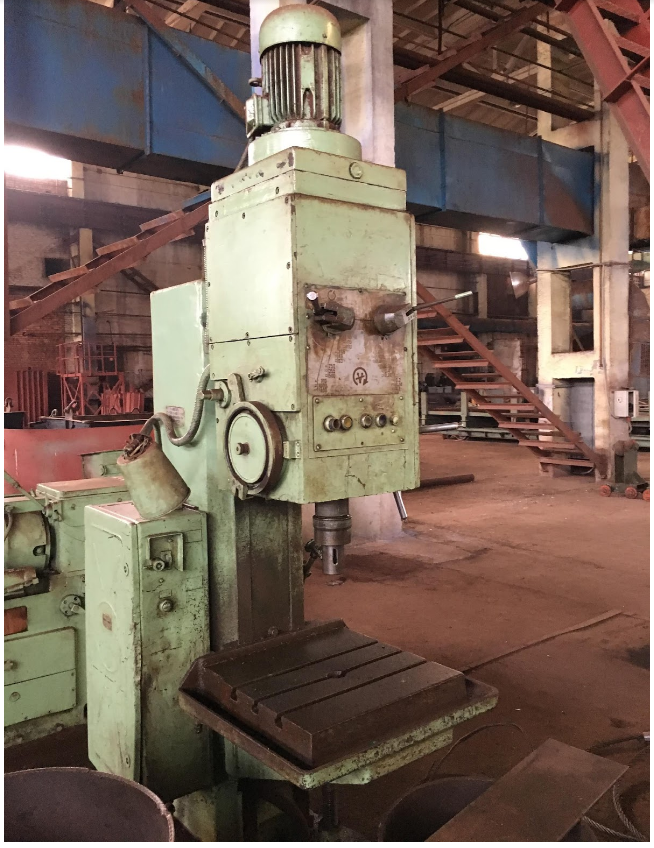

Вертикально-сверлильный станок 2С132 расположенный в цеху

Руководство по эксплуатации гласит, что к техническому обслуживанию, ремонту, эксплуатации, наладке и монтажу допускается квалифицированный персонал, прошедший обучение работе на оборудовании. Квалификация должна быть подтверждена документально.

Обучающийся персонал должен оставаться под наблюдением опытного специалиста, предварительно внимательно изучить паспорт станка. За соблюдением правил безопасность должно следить руководство. к меню

Модификации и особенности

Расшифруем модификацию станка 2С132:

«2» — сверлильная группа станков; «С» — модернизация станка; «132» — главная техническая характеристика станка – максимальный диаметр сверления.

На основе базовой модификации появились такие модели:

• 2C132К – координатный станок с плавающим столом;
• 2С132Ц – с автоматизированным управлением;
• 2С132ПФ2И — с числовым программным управлением (ЧПУ).

Панель управления станком 2С132

Особенности конструкции 2С132:

• высокая жесткость обеспечена чугунными литыми деталями корпуса;
• подача СОЖ с баком, который встроен в основание;
• электрооборудование встроено в колонну;
• рабочий стол имеет механизм регулировки высоты;
• есть узел, позволяющий осуществлять контроль глубины сверления.

Паспорт указывает на такие основные составляющие оборудования:

• система охлаждения;
• сверлильная головка;
• шпиндельная бабка;
• механизм управления подачами и скоростями;
• плита;
• коробка подач;
• плунжерный насос;
• коробка скоростей;
• привод;
• электрическая схема.

Стойка – пустотелая чугунная отливка, на которой по направляющим двигается стол и головка. На столе имеется три Т-образных паза, позволяющих фиксировать оснастку.

Набор фрез для сверлильного станка

data-ad-client=»ca-pub-8514915293567855″ data-ad-slot=»5929285318″>

На фундаментной плите размещается электронасос для СОЖ. Вверху колоны устанавливается шкаф с электрическим оборудованием.

Еще одной частью является коробка скоростей. Она служит для реализации вращения шпинделя. Электродвигатель через муфту и зубчатую передачу вращает входной вал коробки скоростей. Подвижные блоки могут задавать 12-15 скоростей.

Коробка подач служит для осевого движения шпинделя. Два тройных подвижных блока реализуют девять подач – это подтверждает схема и паспорт станка. Выходной вал узла имеет связь с верхней опорой червяка механизма подач. Ему передается вращение за счет муфты, находящейся на валу. Такова схема работы узла.

Шпиндельная бабка находится на двух подшипниках, находящихся в пиноли, перемещаемой вдоль оси при помощи реечной передачи. Выбивка инструмента из конуса Морзе шпинделя реализуется специальным приспособлением на головке шпинделя.

Схема устройства станка 2С132

Вращая штурвал, поднимается шпиндельная бабка, происходит выбивка. Обойма приспособления контактирует с корпусом головки, а поворот рычага способствует выбиванию режущего инструмента.

Нижний паз крепится шпонкой оправки, в которой находится фреза. Чтобы в процессе работы шпонка не выпадала из паза, имеется втулка, размещенная в пазах стакана. Она используется только при фрезеровании, о чем свидетельствует паспорт устройства. к меню

Плавающий стол

Необходим для сверления изделий, включает такие части:

• стол;
• салазки;
• основание.

Стол двигается продольно с применением игольчатых подшипников. В поперечном направлении осуществляется движение салазок при помощи также игольчатых подшипников. Они делают перемещение плавным и легким, обеспечивая нужное положение стола.

Поверхность плавающего стола на станке 2С132

Его фиксация осуществляется с помощью зажимного устройства, включающего такие элементы:

• эксцентриковый вал;
• нижняя и верхняя тяга;
• два клина.

Винт способствует регулировке зажимного устройства. Обеспечивается надежная схема работы узла. к меню

3 Как правильно зенкеровать металл?

Для зенкерования в домашних условиях углублений под головки болтов или увеличения диаметра отверстия сгодится и сверло, предназначенное для этого. А в качестве исполнительного инструмента подойдет электрическая или даже ручная дрель. Однако, в масштабах производства зенкерование – точная операция, требующая большой мощности. Поэтому эта механическая обработка является машинной и выполняется на станках:

• токарных – наиболее часто;
• сверлильных – наиболее часто;
• фрезерных (вертикальных или горизонтальных) – редко. Как правило, на оборудовании с ЧПУ в качестве части программы;
• расточных – часто, в порядке вторичной операции;
• агрегатных – в качестве одной из операций автоматизированной линии.

При обработке отлитого отверстия рекомендуется его предварительно расточить резцом на 5–10 мм в глубину, чтобы дать инструменту для зенкерования первоначальное направление. При работе со сталью следует использовать СОЖ (смазочно-охлаждающие жидкости)

Зенкерование цветных металлов и чугуна не требует охлаждения. Очень важно правильно подобрать металлорежущий инструмент для зенкерования. При этом принимают во внимание следующие факторы:

1. тип требуемой оснастки определяется материалом детали, расположением отверстия, характером обработки и серийностью производства;
2. размер инструмента подбирают, учитывая глубину, диаметр отверстия и необходимую точность обработки;
3. конструкция выбираемого инструмента зависит от способа его закрепления на станке;
4. материал металлорежущей оснастки зависит от режима работы, материала детали и других факторов.

Выбранный по справочникам или согласно ГОСТ зенкер должен будет соответствовать следующим техническим условиям применения:

• в изделиях из конструкционной стали отверстия диаметром до 40 мм обрабатывают оснасткой для зенкерования из быстрорежущей стали с 3–4 зубьями и диаметром 10–40 мм;
• в изделиях из сталей, закаленных и труднообрабатываемых, для расточки отверстий используют инструмент с твердосплавными пластинами, имеющий 3–4 зуба и диаметр 14–50 мм;
• в изделиях из конструкционной стали расточку отверстий диаметром до 80 мм проводят оснасткой из быстрорежущей стали с насадными головками и диаметром 32–80 мм;
• в изделиях из цветных металлов и чугуна глухие отверстия растачивают перовым инструментом;
• глухие отверстия 15–25 мм обрабатывают специальной оснасткой для зенкерования, у которой в корпусе есть специальный канал для подачи в зону резания СОЖ.

При зенкеровании необходимо соблюдать припуски. Диаметр инструмента должен совпадать с окончательным диаметром обрабатываемого отверстия. Если предполагается последующая дополнительная расточка разверткой, то диаметр оснастки для зенкерования должен быть уменьшен на 0,15–0,3 мм. В случае с предшествующим черновом растачивании или сверлении под зенкерование оставляют припуск на сторону в 0,5–2 мм.

Зенкерование гораздо более производительно, чем обработка резцами. Для оснастки из быстрорежущей стали скорость резания примерно такая, как в процессе сверления, а подачи – больше в 2,5–3 раза. Таким образом, зенкерование производится быстрее сверления.

Это интересно: Антикоррозийные защитные покрытия металла — виды, составы

Характеристики электрооборудования

Питающая сеть:

Род тока

Частота тока, ГЦ

Напряжение, В

переменный, трехфазный

50 (60*) + 2%

380 (220*) +10%

Электродвигатель привода главного движения:

Номинальная мощность, кВт

Номинальная частота вращения, мин—1

4

1430

Электронасос системы охлаждения:

Мощность, кВт

Подача, л/мин

0,12

22

Количество электродвигателей на станке

2

Суммарная мощность установленных на станке электродвигателей, кВт

4,12

Степень защиты электрооборудования

Электрическая панель вмонтирована в нише колонны.

Дверца ниши снабжена специальным замком и ключом, там же расположен предупреждающий знак «Опасное напряжение».

Корпус пульта управления имеет степень защиты IP44, ниша колонны имеет исполнение по степени защищенности IP43 по EN 60529.

Подключение станка к электросети должен производить специально подготовленный персонал, имеющий допуск по работе с электрооборудованием до 1000 В, ознакомившийся с разделом 2С132.95.000РЭ2 или 2С132.92-1.000 РЭ2.

После подключения к электросети все электрооборудование должно быть проверено на безупречную работу. Необходимо обеспечить правильное заземление станка и правильную изоляцию всех выходов. Все переключатели перевести в их исходное или нулевое положение, проверить, что все выключатели станка, конечные выключатели с ручным управлением и иные выключатели правильно установлены для надежной наладки.

После установки станка, до подключения его к цеховой сети, необходимо произвести замеры электрического сопротивления между шиной заземления и любой металлической частью станка с расположенными на ней элементами электрооборудования, которые могут оказаться под напряжением выше 24В в результате пробоя изоляции проводов. Измеренное сопротивление не должно превышать 0,1 Ом.

Защитные и предохранительные устройства

Станок снабжен перемещаемым ограждением, закрывающим конец шпинделя, патрон и режущий инструмент на время вращения главного привода. При отводе ограждения от шпинделя блокируется питание цепей управления станком в отключенном состоянии.

Уборка сливной стружки должна производиться с использованием специального металлического крючка при остановленном вращении шпинделя. Мелкая стружка может быть убрана щеткой при вращении инструмента в отведенном состоянии.

В механизме установлен блокирующий конечник защитного ограждения зоны резания и запрещающий вращение шпинделя на время отвода ограждения из зоны резания. Повторный “пуск” шпинделя возможен только при нажатии на пусковые кнопки при закрытом положении ограждения.

Станок имеет автоматическое торможение шпинделя. Время торможения шпинделя после его выключения на всех частотах вращения не превышает 5 с. При частоте вращения шпинделя свыше 3000 мин-1 время торможения после его выключения не регламентируется.

Рукоятки и другие органы управления станка снабжены надежными фиксаторами, не допускающими самопроизвольных перемещений отдельных сборочных единиц станка.

Запирание вводного выключателя. Для электрооборудования российского производства: автоматический вводной выключатель-разъединитель расположен с правой стороны колонны. После выключения станка выключатель необходимо заблокировать специальным запором. Для электрооборудования фирмы «Телемеханик»: Вводной выключатель-разъединитель расположен с правой стороны колонны и имеет запирающее устройство. Включение вводного выключателя-разъединителя должно быть невозможно без замка, не входящего в комплект поставки. Для установки / снятия навесного замка при его эксплуатации имеются отверстия на рукоятке привода вводного выключателя.

Станок снабжен предохранительной муфтой в цепи подач от перегрузки, отрегулированной по осевому усилию на 15 % больше допустимого. В случае возникновения прощелкивания предохранительной муфты оператору необходимо остановить станок и изменить режим резания.

Пружинный противовес предотвращает самопроизвольное опускание шпинделя и обеспечивает плавное перемещение на всей длине хода.

На пульте управления станка установлена кнопка «Аварийный стоп» с грибовидным толкателем увеличенного размера, окантованная кругом желтого цвета.

Условия эксплуатации

Как свидетельствует паспорт, сверлильный станок 2С132л может использоваться при температуре не ниже плюс 1ºC, а также не выше плюс 35ºC. При 25ºC относительная влажность должна составлять до 80%.

Он предназначен для выполнения типичных сверлильных работ, а именно:

• сверление;
• рассверливание;
• развертывание;
• нарезание резьбы;
• зенкерование;
• растачивание отверстий;
• зенкование;
• подрезка торцов.

Также руководство по эксплуатации подтверждает, что устройство может быть произведено по заказу для более жестких эксплуатационных климатических условий: от минус 10 до плюс 45ºC.

Не должно наблюдаться сильных температурных перепадов, а также воздействия прямого местного нагрева. Иначе в первую очередь страдает электрическая схема, а также отдельные узлы.

Вертикально-сверлильный станок 2С132 расположенный в цеху

Руководство по эксплуатации гласит, что к техническому обслуживанию, ремонту, эксплуатации, наладке и монтажу допускается квалифицированный персонал, прошедший обучение работе на оборудовании. Квалификация должна быть подтверждена документально.

Обучающийся персонал должен оставаться под наблюдением опытного специалиста, предварительно внимательно изучить паспорт станка. За соблюдением правил безопасность должно следить руководство. к меню

Модификации и особенности

Расшифруем модификацию станка 2С132:

«2» — сверлильная группа станков; «С» — модернизация станка; «132» — главная техническая характеристика станка – максимальный диаметр сверления.

На основе базовой модификации появились такие модели:

• 2C132К – координатный станок с плавающим столом;
• 2С132Ц – с автоматизированным управлением;
• 2С132ПФ2И — с числовым программным управлением (ЧПУ).

Панель управления станком 2С132

Особенности конструкции 2С132:

• высокая жесткость обеспечена чугунными литыми деталями корпуса;
• подача СОЖ с баком, который встроен в основание;
• электрооборудование встроено в колонну;
• рабочий стол имеет механизм регулировки высоты;
• есть узел, позволяющий осуществлять контроль глубины сверления.

Паспорт указывает на такие основные составляющие оборудования:

• система охлаждения;
• сверлильная головка;
• шпиндельная бабка;
• механизм управления подачами и скоростями;
• плита;
• коробка подач;
• плунжерный насос;
• коробка скоростей;
• привод;
• электрическая схема.

Стойка – пустотелая чугунная отливка, на которой по направляющим двигается стол и головка. На столе имеется три Т-образных паза, позволяющих фиксировать оснастку.

Набор фрез для сверлильного станка

data-ad-client=»ca-pub-8514915293567855″ data-ad-slot=»5929285318″>

На фундаментной плите размещается электронасос для СОЖ. Вверху колоны устанавливается шкаф с электрическим оборудованием.

Еще одной частью является коробка скоростей. Она служит для реализации вращения шпинделя. Электродвигатель через муфту и зубчатую передачу вращает входной вал коробки скоростей. Подвижные блоки могут задавать 12-15 скоростей.

Коробка подач служит для осевого движения шпинделя. Два тройных подвижных блока реализуют девять подач – это подтверждает схема и паспорт станка. Выходной вал узла имеет связь с верхней опорой червяка механизма подач. Ему передается вращение за счет муфты, находящейся на валу. Такова схема работы узла.

Шпиндельная бабка находится на двух подшипниках, находящихся в пиноли, перемещаемой вдоль оси при помощи реечной передачи. Выбивка инструмента из конуса Морзе шпинделя реализуется специальным приспособлением на головке шпинделя.

Схема устройства станка 2С132

Вращая штурвал, поднимается шпиндельная бабка, происходит выбивка. Обойма приспособления контактирует с корпусом головки, а поворот рычага способствует выбиванию режущего инструмента.

Нижний паз крепится шпонкой оправки, в которой находится фреза. Чтобы в процессе работы шпонка не выпадала из паза, имеется втулка, размещенная в пазах стакана. Она используется только при фрезеровании, о чем свидетельствует паспорт устройства. к меню

Плавающий стол

Необходим для сверления изделий, включает такие части:

• стол;
• салазки;
• основание.

Стол двигается продольно с применением игольчатых подшипников. В поперечном направлении осуществляется движение салазок при помощи также игольчатых подшипников. Они делают перемещение плавным и легким, обеспечивая нужное положение стола.

Поверхность плавающего стола на станке 2С132

Его фиксация осуществляется с помощью зажимного устройства, включающего такие элементы:

• эксцентриковый вал;
• нижняя и верхняя тяга;
• два клина.

Винт способствует регулировке зажимного устройства. Обеспечивается надежная схема работы узла. к меню

Особенности устройства двигателя

Коробка скоростей представляет собой чугунный корпус, состоящий из двух главных элементов:

• шпиндельного редуктора;
• механизма смены скоростей.

Вертикально расположенный электродвигатель посредством передачи клиноременного типа передает движение на механизм скоростей.

Сам электрический двигатель сверлильного станка фиксируется на кронштейне. Кронштейн в состоянии делать движения вдоль корпусной оси. Благодаря движению кронштейна обеспечивается нужное натяжение ремней.

В передней части шпиндельной бабки имеется отверстие. Через него происходит регулирование шпинделя аппарата. В колонне станка подвешивается груз. Его задача — уравновесить шпиндель. Подшипники шпинделя требуют постоянной смазки. Каждую минуту подшипники смазываются одной каплей смазочного материала.
