Угловая струбцина для сварки. Швы радуют глаз

Лучшие угловые струбцины

Такие аппараты нужны для выведения углов на изделиях. Конструкция оснащена 2-мя прижимными элементами, каждый из которых давит на разные плоскости

При выборе инструмента важно оценить высоту борта, а также ширину захвата. Команда ВыборЭксперта рассмотрела более десятка предложений в этом сегменте и выбрала 2 лучших варианта

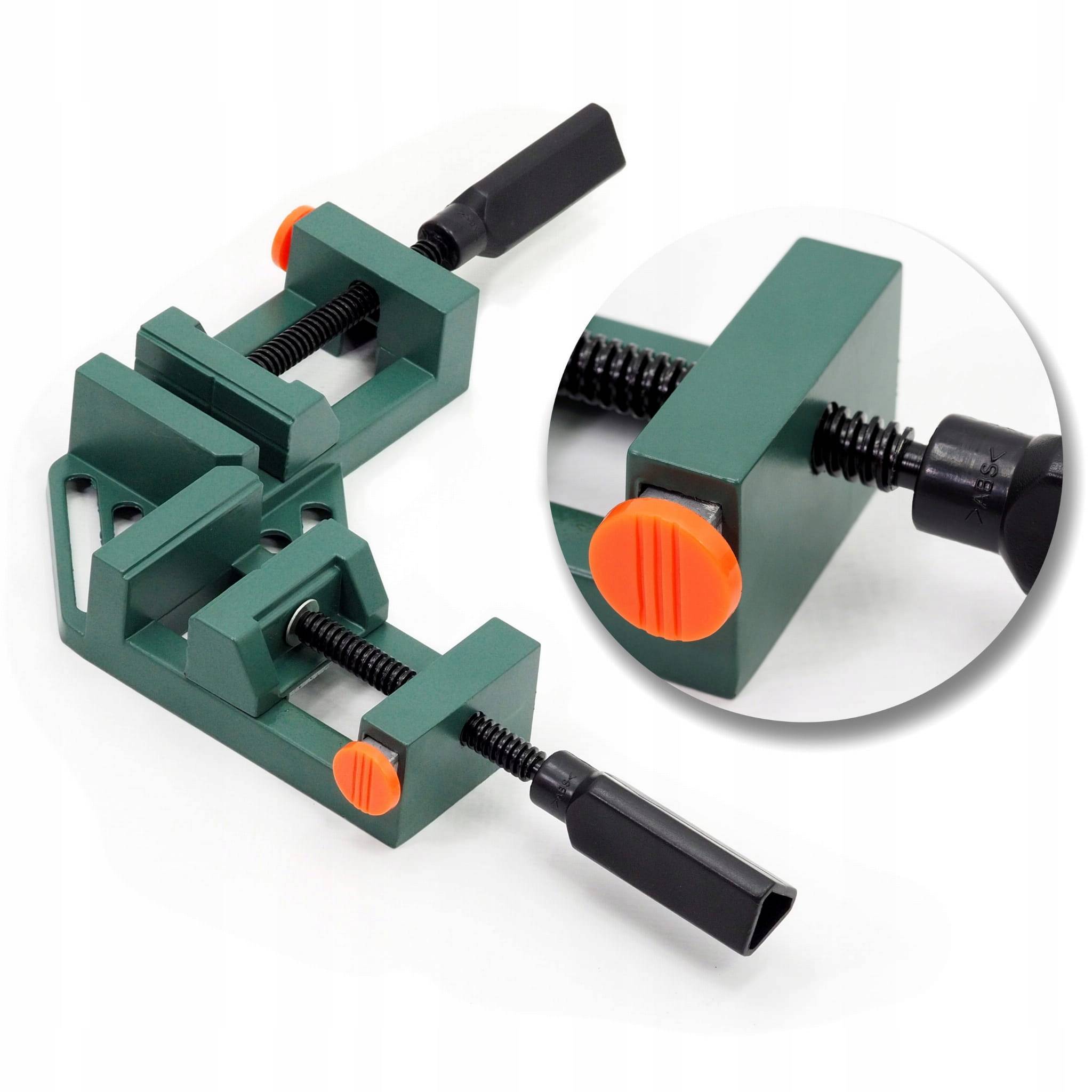

Fit 59275

Хорошая недорогая угловая струбцина для сварки или изготовления любых конструкций. С ней комфортно работать с большинством материалов, включая металл, дерево, стекло. Модель сделана полностью из металла. Пластиковых вставок нет. Это делает приспособление от Fit универсальным надежным инструментом. Порошковая окраска защищает конструкцию от коррозии, продлевает срок службы. Широкий зажим позволяет работать с толстыми бревнами или массивными металлическими конструкциями.

Достоинства

• Низкая цена (около 200 рублей);
• Легкость конструкции (150 г);
• Винты из нержавейки;
• Небольшой размер.

Недостатки

• Тонкие ручки, которые вращают винты;
• На губках есть люфт.

При необходимости аппарат можно надежно закрепить на плоскости. Для этого в конструкции продуманы специальные отверстия. Так исключается риск падения инструмента на пол вместе с крупным зажатым предметом.

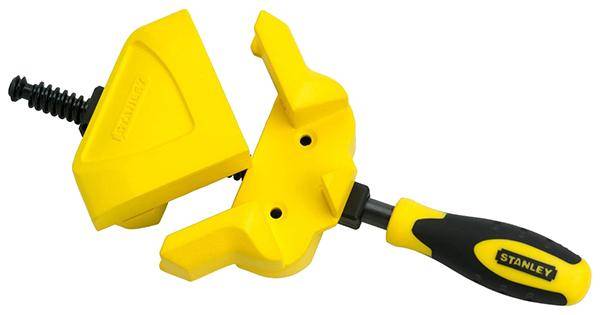

Stanley Bailey 0-83-122

Лучшая угловая струбцина для мебели по мнению ВыборЭксперта. Рукоятка из двух материалов отлично ложится в руку, не скользит, дает возможность приложения максимального крутящего момента. Верхнюю губку можно перевернуть, что позволяет использовать модель в качестве параллельной струбцины. Также конструкцию можно сделать настольной, прикрепив ее к верстаку для большей устойчивости. Для этого в аппарате есть монтажные отверстия.

Инструмент от Stanley особенно хорош для сборки мебели. Он стягивает под прямым углом детали одинаковой или разной толщины, надежно их фиксирует. Конструкция из литого алюминия прочна, обеспечивает продолжительный срок службы даже при сильных нагрузках. Купить угловую струбцину от Stanley можно практически в каждом строительном или крепежном магазине.

Достоинства

• Быстрая установка;
• Эргономичная нескользящая рукоятка;
• Мощный винт;
• Не царапает заготовку;
• Быстрая фиксация.

Недостатки

• Небольшой люфт на губках;
• Слабая пластиковая резьба.

Механизмы для установки

Специальные сварочные приспособления требуются для того, чтобы задать правильное расположение в пространстве свариваемым элементам. Наибольшее распространение получили:

1. Уголки.
2. Упоры.
3. Призмы.
4. Шаблоны.

Упорные устройства предназначены для фиксирования заготовки на основной поверхности. Большая часть применяются постоянно, так как сварной шов обеспечивает лишь высокую степень герметизации. Кроме этого, встречаются и откидные варианты исполнения, которые можно демонтировать при необходимости.

Уголок сварочный

Шаблон промышленный

Часто нужно выдержать определенный угол расположения труб. Для этого могут использоваться специальные уголки, которые изготавливаются из самых различных материалов.

Призмы предназначены для фиксации цилиндрической профильной заготовки. Как правило, подобные конструкции изготавливаются из металлических уголков. При необходимости требуемые элементы для фиксации можно изготовить самостоятельно при применении сварочного оборудования.

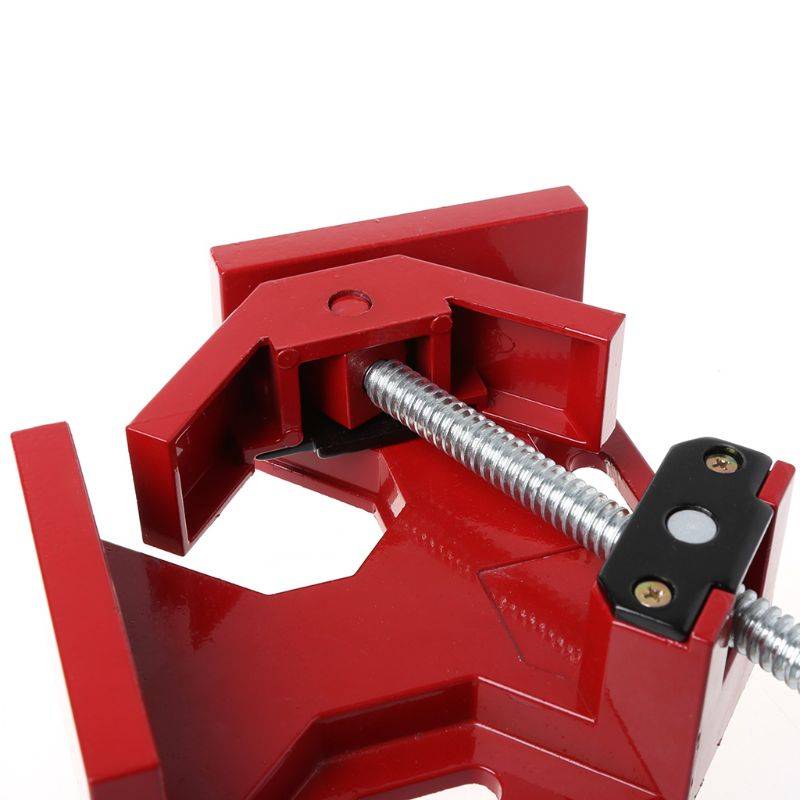

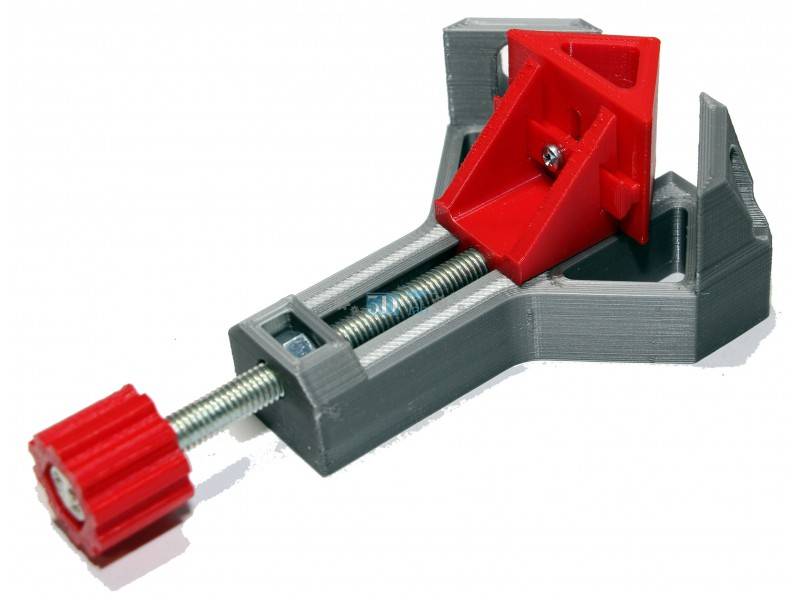

Конструкция угловой струбцины для сварки

Зачастую струбцины выпускаются в нескольких модификациях  и предназначены для сварки металлических труб под определённым углом (от 30 до 90 градусов). Могут изготавливаться в разных видах в зависимости от ширины труб, их количества и угла сварки.

Отличительными особенностями любой угловой струбцины являются:

• толщина губки – прижимные губки имеют большую толщину для повышения степени жёсткости соединений. Как результат: сварочный шов не выгибается во время проведения сварки;
• материал изготовления прижимных винтов – в процессе сварки часто происходит разбрызгивание расплавленных частиц металла, которые оседают на близлежащих поверхностях. При попадании на резьбовые части может происходить их спайка и как следствие выход со строя струбцины. Во избежание этого на них устанавливаются медные либо омедненные прижимные винты. Медь, в свою очередь, не даёт прилипать брызгам и увеличивает период эксплуатации сварочного оборудования;
• рабочая поверхность – для работы электродами под необходимыми углами в местах стыковки деталей струбцина увеличивает рабочую зону.

Сама струбцина состоит из подвижного элемента и основной рамы. Подвижная часть обычно оснащается дополнительными специальными зажимами – винтом или рычагом, регулирующими степень сжатия деталей. С помощью подвижного элемента контролируется расстояние между инструментом и губками.

Благодаря максимальной подвижности конструкции устройства струбцина может удерживать материалы разного размера и сечения. А при использовании нескольких угловых устройств можно сформировать любые расположения конструкций для более комфортной и оперативной сварки. В большинстве своём зажимные элементы рассчитаны для сварки материала с максимальным диаметром 390 мм. Угловая струбцина для сварки имеет Т-образную форму ручки, которая позволяет передавать образующееся при работе зажимное усилие на обрабатываемые детали. А чугунные скобы при проведении сварочных работ способны выдерживать даже самый высокий нагрев.

Выбирая струбцину углового типа необходимо учитывать вид планируемых работ. Так, к примеру, G-струбцины обычно применяются для фиксации заготовок небольшой толщины. При необходимости осуществления монтажа металлических изделий, имеющих большую толщину, стоит воспользоваться угловой струбциной F-формы, оснащённой регулируемым зажимным элементом.

Струбцина может устанавливаться в любых типах помещений в мастерских или гаражах на рабочем столе с ровной поверхностью.

https://youtube.com/watch?v=videoseries

Выбор струбцины для дома и гаража: критерии и рекомендации

Выбор зажимного инструмента даже у профессионального мастера может вызвать массу вопросов, что уже говорить о новичках. Посещая современный строительный магазин, можно столкнуться с большим разнообразием разновидностей струбцин, которые предназначены для решения конкретных задач. И чтобы решить эти задачи максимально правильно, следует ответственно подойти к процессу выбора струбцины

Специалисты рекомендуют принять во внимание следующие критерии:

1. Механизм фиксации заготовки — наиболее популярными являются модели, оснащенные винтовыми зажимами. Они практичны, удобны и недорогие. Выбирая струбцину с резьбовым механизмом, рекомендуется отдать предпочтение моделям с передвижной губкой. Их преимущество в том, что они позволяют работать с заготовками любых размеров.
2. Усилие зажима — это еще один очень важный параметр, ведь от него зависит не только качество и скорость проведения работ, но и безопасность. Этот параметр зависит непосредственно от типа используемого инструмента, и может варьироваться в пределах от 20 кг до 1 тонны. Максимальное усилие естественно обеспечивают гидравлические и вакуумные струбцины.
3. Присутствие вспомогательных элементов — при помощи струбцины можно не только сжимать заготовки, обеспечивая тем самым временное их соединение, но и использовать в качестве распорного инструмента. Такая опция в приборе точно не будет лишней.

4. Вес — чем тяжелее инструмент, тем сложнее им работать. На массу прибора влияют такие факторы, как размер инструмента и материал, из которого он изготовлен. Самыми тяжелыми являются чугунные и стальные приборы, а легкие — из дерева, алюминия и пластика. Выбирая инструмент по весу, стоит также учитывать, что чем меньше масса, тем соответственно ниже его надежность и прочность.

5. Подверженность коррозии — металлические части струбцин защищают при помощи краски или специального цинкового покрытия, что позволяет увеличить эксплуатационный ресурс инструмента. Устройства с гальваническим покрытием стоят дороже, чем окрашенные.
6. Дополнительные аксессуары — чтобы повысить удобство работы со струбцинами, многие производители оснащают их различными элементами. Одним из таковых элементов является Т-образная рукоять, главным предназначением которой является регулировка усилия зажима. На губках крепятся резиновые накладки, которые предотвращают повреждение поверхности зажимаемых деталей. При работе с металлическими деталями такие накладки также играют большую роль. Их отсутствие не повлечет за собой деформацию металлических заготовок, но при этом вероятность их смещения не исключена.

Хотя струбцина является многофункциональным зажимным инструментом, однако при ее использовании необходимо учитывать условия эксплуатации, к примеру, не рекомендуется работать пластиковым инструментом с металлическими заготовками. Если вы уважающий себя мастер, то обязательно должны иметь в распоряжении минимум пять разновидностей струбцин.

Вступление

При сварке угловыми струбцинами конфигурации фиксируют под нужным углом. Правда, самое простое приспособление, что используют в этих целях, угольник.

Однако угловая струбцина гораздо комфортней в работе. Ведь угольника хватает лишь на состыковку конструкций, их зафиксировать он не сможет.

Для угловой струбцины не столь важно, из какого материала и с каким сечением. Главное – варить можно под разными углами

Для работы не ограничиваются покупкой одного изделия.

Не родился еще изобретатель, который запатентует универсальный зажим, подходящий для всех видов сварки да еще по сходной цене.

Инструкция по изготовлению струбцины из дерева: подробное описание

Имея минимальный набор инструментов, можно изготовить струбцину из дерева. Для этого понадобятся:

• два деревянных бруска размером 50×50 мм;
• несколько длинных болтов или шпилек с гайками и шайбами;
• из инструментов понадобится только дрель.

Приступаем к созданию инструмента своими руками. Выпиливаем две заготовки из брусков длиной 25 см. Это будут губки будущего инструмента. Дальнейшие действия представлены в перечне:

1. Брусья необходимо предварительно обработать наждачной бумагой, и вскрыть лаком для придания инструменту эстетичного вида.
2. Взять шпильки диаметром 8 мм и длиной 20 см с гайками и шайбами, и просверлить в заготовках для них отверстия.
3. Просверлить отверстия на расстоянии друг от друга 5-8 см, как показано на фото.
4. Собрать инструмент, используя гайки и шайбы. На фото ниже представлена самодельная струбцина из дерева, на изготовление которой ушло не более 20 минут.

Полученный инструмент рекомендуется использовать исключительно для работы с деревянными заготовками или листовой сталью. На видео ниже описан процесс изготовления инструмента, а также продемонстрирована его эффективность использования.

Ниже представлены фото различных вариантов изготовления струбцин своими руками. Используя их за основу своих идей, не составит труда воплотить их в реальность.

1. В основе этой модели лежит нержавеющая сталь. Для изготовления понадобится полуавтоматическая сварка.
2. Струбцина изготовлена из стали. Достоинство ее в том, что неподвижная лапка может перемещаться, расширяя возможности инструмента.
3. Если имеется стальной профиль и сварочный аппарат, то изготовить простейшую струбцину не составит большого труда.
4. В основе этой модели лежат круглые трубки, к которым приварены пятки и широкие гайки.
5. В основу этого инструмента заложены круглые металлические трубы.

Достоинство струбцины в том, что она имеет простую конструкцию. Если у вас имеется ненужная ручная мясорубка, то отрезав от нее верхнюю часть, можно получить готовый инструмент. За счет своей простоты, изготовить струбцины можно практически из чего угодно, главное — чтобы прибор обладал достаточной надежностью, так как от его качества и исправности зависит безопасность человека.

Публикации по теме

Главное что нужно знать при выборе ножовки по газобетону

Как снять стопорное кольцо — виды и изготовление инструмента своими руками

Ножовки по дереву для дома их виды и требования к выбору

Как пользоваться экстрактором или учимся правильно выкручивать сломанные болты

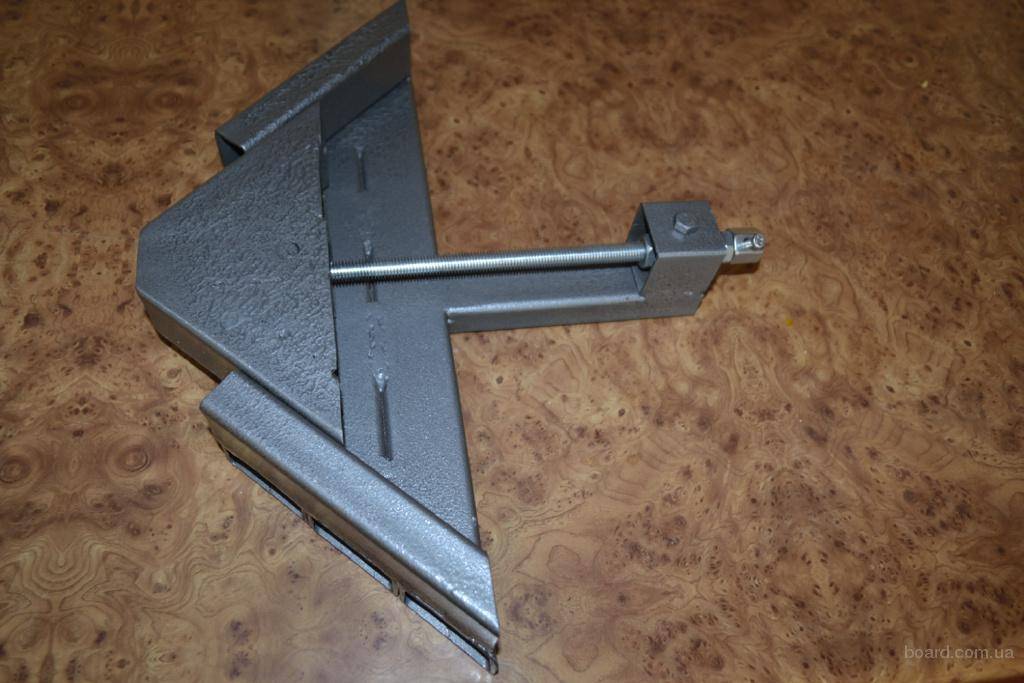

Изготовление металлической угловой струбцины

Металлические прижимные приспособления имеют хорошую фиксацию, высокую степень зажима и оптимальный эксплуатационный срок. Такие струбцины состоят из надежных крепких корпусов, подвижных механизмов и винтов, которые обеспечивают фиксирующую жесткость.

При помощи металлических струбцин можно:

• выполнять фиксацию элементов конструкций под любым углом;
• использовать для предварительного монтажа заготовок;
• осуществлять выравнивание деталей конструкций.

К тому же, угловые струбцины из металла часто используются при сварке. Подобный вид инструмента подразделяют на:

1. Двухкоординатный.
2. Трехкоординатный.

Посредством одного инструмента можно выполнять фиксацию сразу двух элементов металлоконструкций, для дальнейшего их сваривания. закрепить их сваркой.

Для изготовления своими руками угловой струбцины из металла необходимо обеспечить наличие таких комплектующих:

• стального листа, толщина которого 10 мм;
• гаек в количестве 3 штук;
• стального листа, на котором предусмотрена наружная резьба, соответствующая размерам гаек;
• шайб больших диаметров.

Процесс сборки струбцины:

Создаются основания конструкций. Чтобы выполнить формирование оснований на устройстве необходимо наличие листового металла, у которого толщина составляет от 8-10 мм. В качестве фиксирующего элемента можно использовать уголки нужных размеров. Для выполнения креплений стоит воспользоваться электросваркой, так как резьбовые крепления будут отличаться меньшей надежностью. Выполняется установка зажима – для создания винтового зажима можно воспользоваться двумя или тремя гайками, которые следует сварить друг с другом. К тому же оптимальнее всего выполнить изготовление кронштейна, на котором имеются резьбовые отверстия с толщинным размером 30-40 мм. Крепление осуществляется болтами, для того чтобы при срыве резьбы можно было осуществить его замену. Формируются углы

Важное значение, при сборке угловой струбцины, следует придать тому, как будут расположены зажимочные скобы. В процессе сварки каждый уголок должен идеальным образом соответствовать друг к другу. В связи с этим один уголок нужно приварить на зажим, после чего наложить второй, прижать и приварить к скобе

Осуществляется проверка движения оснований. На боковых поверхностях конструкций следует произвести установку направляющих, что должны будут позволить выполнять перемещение внутреннего основания струбцин. с этой целью нужно вырезать проем, ширина которого будет составлять 8-10 мм. Просверливание отверстий. При помощи сверл на верхних основаниях струбцин, куда устанавливаются болты, делаются отверстия. Основания касательно друг друга должны перемещаться максимально свободно, так что лучше предусмотреть, чтобы резьбы на болтах не доходили до головки, которая крепиться на основаниях посредством кронштейна

В связи с этим один уголок нужно приварить на зажим, после чего наложить второй, прижать и приварить к скобе. Осуществляется проверка движения оснований. На боковых поверхностях конструкций следует произвести установку направляющих, что должны будут позволить выполнять перемещение внутреннего основания струбцин. с этой целью нужно вырезать проем, ширина которого будет составлять 8-10 мм. Просверливание отверстий. При помощи сверл на верхних основаниях струбцин, куда устанавливаются болты, делаются отверстия. Основания касательно друг друга должны перемещаться максимально свободно, так что лучше предусмотреть, чтобы резьбы на болтах не доходили до головки, которая крепиться на основаниях посредством кронштейна.

После этого работу по сборке угловой металлической струбцины можно считать завершенной. Выполняя столярные, слесарные или сварочные работы таким инструментом можно выполнить надежную фиксацию конструкции. Приспособление позволяет заменить нескольких помощников и существенно ускорить рабочий процесс. Благодаря подвижным элементам можно соединять детали под необходимым углами и наклонами.

Рассмотрев основные способы изготовления угловых струбцин, теперь каждый мастер сможет сделать приспособление своими руками, так как это абсолютно не сложный процесс. Подбор вида конструкций должен осуществляться согласно необходимой степени будущей фиксации. Применение такого приспособления может быть полезно как для домашнего хозяйства, так и для профессиональных работ.

Деревянная струбцина

Такая струбцина подходит для работы с мебелью. Рекомендуется брать дерево одной из следующих пород:

• дуб;
• ясень;
• береза;
• граб;
• бук.

Влажность древесины должна быть не больше 12%.На заготовках не должно быть сучков, неровностей, дефектов. Делаются две пластины по 15 см шириной, 20 см длиной, примерно двухсантиметровой толщины. Еще у двух брусков длина и ширина должна быть до 25 см, а толщина — 2 см. Понадобится крепеж. Для изготовления струбцины угловой для монтажа мебели нужны саморезы и металлические болты. Два самореза длиной 20 см, а еще два — примерно 12 см. Диаметр всех четырех — 5 мм.

Приспособления для работы с деревом изготавливаются так:

• Две длинные рейки кладутся на стол.
• Первая рейка кладется ребром вверх, вторая рейка — наоборот.
• В рейках дрелью просверливаются отверстия для соединения.
• Одна пластина крепится к нижнему брусу.
• Отверстия для крепежа в обеих деталях должны совпадать.
• Вторая пластина крепится параллельно первой с помощью самореза.
• На концах реек просверливаются отверстия, к которым крепятся еще пайки или пластинки, угол между которыми должен быть ровно 90 ° .
• После монтажа проверяется работа приспособления путем закручивания самореза для фиксации уровня зажима пластин.

Вариации

Для небольших деталей используют струбцину для сварки более простой конструкции, например, в виде английской литеры G. Такое приспособление надежно удерживает мелкие детали, позволяя сварщику соединить и в одно целое, при этом винт надо выбирать с пятаком подвижного типа, чтобы закрепить детали, не передвигая их при затягивании.

В виде буквы F

Конструкция такой струбцины не так надежна, чем аналог в форме G, но имеет более широкий вариант регулировки: на рейке из металла с одной стороны жестко крепится неподвижная губа, а губка со свободным ходом имеет винт с шайбой на конце для надежной фиксации заготовки и удобную рукоять для закрепления нужного положения.

Длина рейки может быть разной — это зависит от модели струбцины и позволяет неподвижно зафиксировать несколько деталей относительно друг друга, главное, чтобы их ширина не превышала длину изделия.

Основание изделия

Для формирования несложной конструкции нужно приготовить три обрезка из профтрубы, например, аналог с габаритами 25х60 идеально подойдет для этих целей. Длина отрезков: 300, 200 и 100 мм соответственно, маленький располагают посредине большого и прихватывают в нескольких местах. Получилось основание с шириной до 180 мм, теперь, отступив от большего края, зарезаем углы под 45 градусов.

Отрезок длиной не более 150 мм приваривается посредине длинной части основания — здесь будет закреплена винт и гайка, чтобы закреплять детали. Теперь изготовим направляющие, которые будут служить упорами при фиксации. Все стыки полученной конструкции надо проварить, а шовные соединения зачистить, надев на болгарку специальный камень.

Механизм прижима

На конце прямого обрезка, идущего от ранее изготовленного основания, отмеряем нужное расстояние, привариваем гайку с закрученным винтом. Чтобы защитить резьбу от повреждения разлетающимися искрами, обильно смазываем весь винт техническим вазелином. Отрезав две одинаковые детали длиной не более 100 мм, концы зарезаем под 45 градусов, затем производим стыковку и завариваем швы. Получилась поджимная планка.

Металлическая пластина с толщиной не более 5 мм приваривается на выверенном расстоянии от внутреннего угла прижимного устройства, предварительно прожигается отверстие, куда будет входить винт. Когда резьбовое окончание винта появится из перфорации, к нему приваривают фиксатор, а с противоположной стороны — ручку для вращения.

Угловые струбцины: конструкция и изготовление своими руками из фанеры, дерева и металла

Струбцины относятся к инструментам-помощникам, которые плотно сжимают детали между собой или фиксируют заготовки во время их обработки к какому-либо основанию.

Различные виды таких инструментов можно встретить в каждой мастерской. Для фиксации угла между деталями конструкции, домашние умельцы используют угловую струбцину.

При этом, чтобы сэкономить домашний бюджет, инструмент изготавливается своими руками.

Изготовление струбцины своими руками

Заводской инструмент стоит недешево, да и обойтись домашнему мастеру одним размером такого инструмента вряд ли удастся. Поэтому многие изготавливают угловые струбцины своими руками. При этом экономия домашнего бюджета является не единственным преимуществом самодельного инструмента.

https://www.youtube.com/watch?v=Y1LXEbFcKdw

Своими руками можно создать:

• необходимую прочность приспособления;
• оборудование для фиксации металлических деталей;
• струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

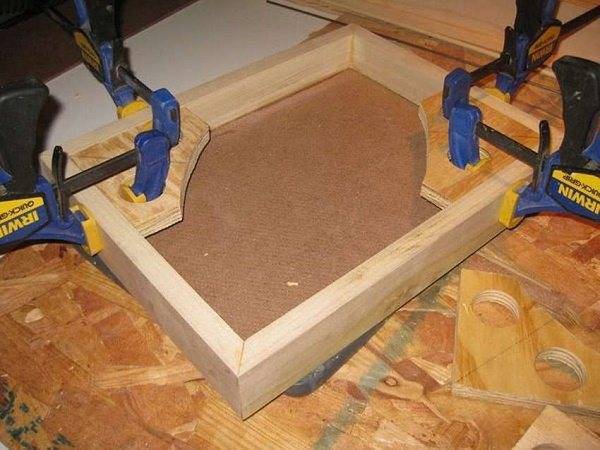

Струбцина угловая из фанеры

Если фиксировать детали нужно будет не очень жестко, то приспособление своими руками можно сделать из фанеры. Такой способ является самым простым, легким и не затратным.

Чтобы изготовить инструмент необходимо:

1. Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
2. Разделить квадраты на две части по диагонали.
3. На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
4. Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

Изготовление и сборка своими руками угловой струбцины из дерева

Тем, кто обладает даже самыми простыми навыками работы с деревом, будет легко сделать деревянный инструмент.

Для этого, в первую очередь, следует правильно выбрать материал, из которого будет изготавливаться струбцина. Выбор лучше остановить на березе, дубе, ясене, грабе или буке.

Древесина должна быть без неровностей, повреждений и сучков. Ее влажность должна составлять не более 12%.

Из выбранного материала нужно будет подготовить:

• две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
• два бруска шириной 2 см и длиной 25 см;
• металлические болты;
• саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

1. На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
2. В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
3. Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
4. На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

Вступление

При сварке угловыми струбцинами конфигурации фиксируют под нужным углом. Правда, самое простое приспособление, что используют в этих целях, угольник.

Однако угловая струбцина гораздо комфортней в работе. Ведь угольника хватает лишь на состыковку конструкций, их зафиксировать он не сможет.

Для угловой струбцины не столь важно, из какого материала и с каким сечением. Главное – варить можно под разными углами. Для работы не ограничиваются покупкой одного изделия

Для работы не ограничиваются покупкой одного изделия.

Не родился еще изобретатель, который запатентует универсальный зажим, подходящий для всех видов сварки да еще по сходной цене.
