Критерии выбора подходящего механизма
Если вы пытаетесь определить подходящий тип труборезов для труб, обращайте внимание и на конструктивные особенности, и на материал изготовления, и на рабочие свойства. При выборе подходящей модели старайтесь отдавать предпочтение тем предложениям, которые обладают следующим набором характеристик:
- резец из легированной стали;
- небольшой рабочий радиус;
- острое лезвие;
- поддержка замены режущих элементов.
Также необходимо обратить внимание на опорно-роликовый механизм и телескопическую направляющую, которые отыгрывают ключевое значение на качество реза. Известно, что от количества опорных роликов в конструкции приспособления зависит качество и надёжность самого трубореза
Модуль опорных роликов считается одним из самых важных узлов механизма, поэтому он должен соответствовать всем эксплуатационным стандартам, иначе обеспечить устойчивое положение трубы при обработке, к сожалению, не удастся. Число опорных роликов указывает на доступный диапазон диаметров труб, которые поддерживаются.
Важным показателем конструкции трубореза является размер ширины роликов и наличие отрезной канавки между ними. Если ширина достаточно большая, это обеспечивает максимальную устойчивость медной трубы при обработке, а присутствие канавки положительно сказывается на показателях точности.
Телескопические направляющие, которые представляют собой незаменимую часть резаков-телескопов, обязаны обеспечивать точный ход без малейших сдвигов.
Самым удобным и практичным считается тот вариант, когда телескопическая направляющая оборудована автоматическим откатом. В любом случае надёжность подобной системы определяется именно механизмом автоматического отката.
Как и модуль опорных роликов, телескопическая направляющая — это один из ключевых узлов резака медных труб. От качества конструкции зависит и качество реза. К тому же такой параметр является важным критерием выбора оборудования.
Наличие дополнительных аксессуаров — тоже важный критерий. Многие современные производители труборезов стараются оснащать свою продукцию специальными элементами и деталями, которые практически не меняют технические характеристики первичного изделия, но расширяют функции.
Тип привода
При самостоятельном выполнении разовых работ вполне подойдёт и ручной станок для резки труб. Но если речь идёт о профессиональной деятельности, связанной с монтажом участков трубопроводов, то в данном случае без трудностей не обойдётся. Мало того, ручная резка труб сопряжена с немалыми временными затратами, которые могут привести к денежным потерям. Совокупность данных факторов обусловила то, что профессионалы работают с приводными труборезами. Эксперты выделяют три разновидности такого инструмента.
Трубрезы, имеющие привод, считаются профессиональными устройствами
Труборез профессиональный электрический. Получил наибольшее распространение. Причём нередко такому устройству отдают предпочтение и домашние мастера при работе с трубной продукцией из меди. Его высокая стоимость нивелируется повышенной производительностью. Прилагать особые усилия не требуется: достаточно только поднести электрический труборез для медных труб к обрабатываемому изделию и нажать кнопку «ПУСК».
Труборез гидравлический. Этот энергозатратный и очень мощный агрегат в большинстве случаев используется на производстве. Кроме того, современная промышленность выпускает гидравлические труборезы, которые можно транспортировать в багажнике легкового автомобиля и применять на строительных объектах. Принцип действия такого устройства основан на законах гидравлики. Под воздействием усилия, прикладываемого на рукоять исполнителем, в движение приводится поршень. Проталкиваемая им жидкость, в свою очередь, приводит в движение с многократно увеличенной силой ролики.
Труборез пневматический. Такой тоже весьма мощный агрегат способен обрабатывать трубы с сечением до 1300 миллиметров. Труборез данного типа является универсальным, то есть он пригоден для работы с металлопластиковыми, стальными и бетонными трубами.
Особенности конструкции трубореза
Инструмент предназначен для выполнения режущих действий точно так же, как имеет аналогичное предназначение, например, ножовка по металлу.
Но если исполненный ножовкой рез невозможно получить исключительно ровным, без заусенцев и металлических опилок, резка труборезом показывает совсем иной результат:
- аккуратный обрез граней;
- строгая перпендикулярность относительно оси трубы;
- ровные торцы окружности;
- отсутствие металлических опилок.
Последний фактор в списке имеет особое значение на случай применения трубореза в холодильной и климатической технике. Мелкие металлические опилки, попадающие внутрь холодильной системы, способствуют быстрому износу техники.
За всё время использования медных труб,, для такого вида материала было придумано множество конструкций труборезов. Но реально применяются на практике не более пяти видов
Если же трубы монтируются в сантехнической системе (например, медный водопровод), присутствие металлических опилок внутри водопровода – это риск появления заторов при эксплуатации.
Работа с инструментом для резки труб характерна малыми трудозатратами по времени. От слесаря (сантехника, механика) требуются относительно небольшие физические усилия.
Изделия, как правило, малогабаритные, имеющие небольшой вес, помещаются в рабочий кейс. В общем, удобными и практичными приспособлениями выглядят приспособления, выпускаемые в разном конструктивном исполнении.
Резаки медных труб очень активно востребованы и применяются в работе с климатической техникой. Особенно популярными в этой сфере считаются малогабаритные конструкции труборезов
Разновидности труборезов для меди
В зависимости от конструкции режущего инструмента и методу выполнения реза, труборезы делят на несколько категорий:
Резаки-струбцины | Предназначены для труб небольшого диаметра. Применение резаков-струбцин не позволит быстро отрезать требуемую заготовку. | Вставляют медную трубу и поджимают с помощью опорных роликов к резаку. Постепенно изменяя положение опор, меняют глубину реза, вращая инструмент вокруг оси. Рекомендуется делать небольшой шаг подачи и большее количество вращений для получения гладкого и ровного среза. |
Дисковые резаки | Приспособления, в обойме которых находится два или три дисковых резца из твердосплавного материала. Применяется для труб диаметром до 100 мм. | Инструмент обжимает изделие отрезными дисками, по мере углубления их подтягивают. После обработки срез остается чистым и ровным. |
Роликовые труборезы | Телескопическое приспособление, в котором подача режущего диска идет к роликовым направляющим. В ручных труборезах осуществляется за счет винтового механизма, который перемещает ролик к трубе. Для ускорения процесса изготавливают модели быстрого действия с пружинным возвратным механизмом, который применяют в режущем инструменте до 170 мм. | Подводят режущий ролик к линии предполагаемого среза и вращают инструмент вокруг оси трубы, понемногу увеличивая глубину реза. Недостатком является наличие заусенцев на поверхности реза по мере износа инструмента. Некоторые модели оборудуют специальным ножом для снятия фаски в процессе резки или гратоснимателем, с помощью которого удаляют фаску. |
Цепные | Оснащены большим количеством режущих элементов. В комплектацию также входит один или несколько сменных комплектов роликов. Используют для резки медных труб с толстыми стенками. | Позволяют отрезать заготовку при меньшем количестве вращательных движений. Цепной труборез удобно применять при дефиците рабочего пространства. |
Электрические модели труборезов для меди
Кроме ручных инструментов для резки медных труб, применяют приспособления с электрическим приводом.
Источником питания чаще всего служит аккумулятор. Отрезает трубу в требуемом месте, в течение нескольких секунд. Большая скорость негативно влияет на качество среза. Шум при работе приспособления выходит за рамки допустимых СНиПами значений.
https://youtube.com/watch?v=wujqYE-nK_k
Разновидности
Все выпускаемые современной промышленностью труборезы подразделяются на следующие типы:
- инструмент для работы с тонкостенной трубной продукцией. Если вам нужен труборез для медных труб, остановите свой выбор на приспособлении именно данной категории. Как правило, это труборезы резцового или роликового типа. Последние наиболее долговечны и удобны, к тому же стоят не очень дорого;
- станок для резки труб с толстыми стенками. Такой инструмент отлично справляется не только со стальными, но и чугунными трубными изделиями. Бывает труборез для металлических труб разъёмным, многороликовым или цепным. Вещь достаточно мощная и недешёвая. Для проведения разовых работ приобретать не имеет смысла;
- труборез для труб из хрупкого материала. Таковой считается бетонная или керамическая трубная продукция. В быту она не нашла широкого применения, но труборезы для работы с подобными трубными изделиями выпускаются. В большинстве случаев для разрезания хрупких труб используется инструмент цепного типа.
При выборе подходящего варианта, остановить свой выбор следует на универсальной модели такого приспособления. По мнению домашних мастеров это роликовый труборез. Он прекрасно справляется с медными и стальными трубами с тонкими стенками.
Ручной резцовый труборез может быть очень компактным, но применяется такой инструмент только в быту
Классификация и преимущества
Что касается типов инструмента, предназначенных для работы с медными трубами, то существует минимум 2 типа оборудования, которое может это сделать. Специалистами применяется электрический труборез для медных труб и ручной труборез. Поэтому представим более подробно эти два агрегата.
Роликовый труборез – это возможно самый распространенный вид специального ручного инструмента, который применяется для резки медных труб. Вообще, роликовые труборезы довольно удобны и имеются у большинства мастеров. Необходимо иметь в виду, что труборез с роликом может быть использован для разных материалов – существуют универсальные инструменты, которые могут резать и медные, и пластиковые, и стальные трубы. Также имеется оборудование, которое можно применять только для алюминиевых и медных труб, поэтому данный инструмент используется при работе с мягкими металлами. Одним из самых главных требований к любому представителю данного оборудования является возможность резать без деформации стенок изделия. Если во время работы это подтверждается, то труборез считается качественным. Это относится как к роликовым, так и к электрическим инструментам.
Телескопические металлические труборезы состоят из корпуса, с одной из сторон которого находится режущий ролик, а с другой – установленная на оси каретка с направляющими. Она перемещается посредством кругового движения рукоятки и зажимает трубу. Повернув инструмент вокруг трубы сделаем надрез
Необходимо обратить внимание, что начало и конец надреза должны совпасть. После этого нужно увеличивать усилие с помощью рукоятки, продолжая вращательные движения до полноценной отрезки
Резак для медных труб ø15мм Stanley 0-70-445
Выделяют разборные и неразборные электрические труборезы. 1-й вид инструментов чаще выбирают специалисты. Он имеет корпус, который разделяется на 2 части. Благодаря такой конструкции появляется возможность устанавливать данный агрегат на смонтированный ранее трубопровод в случае его ремонта.
Ротор в двигателе подобного оборудования совершает более 500 оборотов в минуту, в связи этим он может разрезать достаточно быстро. Например, для резки заготовки диаметром 12 мм, инструменту понадобится около трёх секунд.
К другим преимуществам таких труборезов относится способность произвести автоматический захват, что позволяет резать трубы, которые уже смонтированы с расстоянием 35-37 мм от края стены.
Кроме того, в преимущества этих инструментов следует записать широкие возможности обработки заготовок – с его помощью можно резать изделия диаметром от 12 до 35 мм. Электрические труборезы запитываются как от сетевой розетки, так и от аккумулятора. В общем и целом, этот тип трубореза – правильный выбор при работе с трубами из меди.
Труборезы для стальных, медных и пластиковых труб
Если вы планируете производить ремонт сантехнических, коммунальных или промышленных труб, хотите cмонтировать систему водопровода, канализации и отопления в своем коттедже, то ручной труборез незаменим. Но при этом следует знать, что для каждого материала и типа труб существуют разные типы ручного инструмента.
Труборез для пластика не справится со сталью. Однако оборудование предназначенное для резки стали, отлично порежет трубу из металлопластика, полипропилена или меди. Для тонкого пластика отлично подойдут специализированные ножницы, которые обеспечат точный и чистый рез.
Другой пример: при монтаже системы водопровода из меди не рекомендуется пользоваться ножовкой по металлу, так как лишь специализированное приспособление для меди обеспечит необходимую чистоту среза, а также отсутствие недопустимого загрязнения трубы стружкой.
Многообразие труборезов для полипропиленовых труб
В специализированных магазинах покупателям предлагаются различные модели приспособлений для раскроя полипропиленовых (РР) труб разных диаметров. Этот инструмент может быть как механическим, так и электрическим.
У каждого из типов существуют свои особенности, достоинства и недостатки. Чтобы разобраться в их конструкции и определиться с выбором, следует рассмотреть разные варианты.
Все режущие инструменты можно разделить на ножницы, гильотины, планетарные механизмы, пилы.
Большинство резаков относится к прецизионным ручным инструментам — это определение означает «точный». То есть рез получается идеально ровным и соответствующим нанесенной разметке. Такие резаки могут иметь храповую, гильотинную и роликовую конструкцию, которая позволяет, не прилагая особых усилий, производить раскрой РР одной рукой.
Недостатком некоторых труборезов (это в большей степени касается ножниц) являются возможные сложности с центровкой заготовки, вызывающие неправильный ход лезвий, что приводит к овальности среза. То есть лезвие при недостаточно правильной фиксации трубы может выполнить рез не под прямым углом к стенкам (оси).
Далее будут рассмотрены различные типы изделий с ручным действием или электрическим приводом.
Как сделать труборез для нержавеющих труб своими руками
Самодельные приспособления для нарезки труб редкостью не назовёшь. Для их изготовления умельцы используют подручные материалы, зря занимающие место в гараже. А многие для этой цели приспосабливают болгарку, в итоге получая разновидность отрезного станка. Ниже будет рассмотрен пример создания простейшего трубореза для работы со стальными нержавеющими трубами.
Станок для резки металлических труб можно соорудить из самых простых инструментов и деталей
Прежде всего, необходимо позаботится о том, чтобы под рукой был следующий инструмент:
- молоток;
- отвёртка;
- напильники и надфили;
- ножовка по металлу;
- тисы;
- гаечные ключи.
Кроме того, чтобы изготовить труборез для нержавеющих труб вам придётся запастись такими материалами;
- квадратной катанкой 15×15 миллиметров;
- стальными лентами 15×4 миллиметра;
- пружиной;
- ножовочными полотнами;
- винтами М6;
- болтом М8.
Также необходимо будет подготовить две металлические заклёпки диаметром 4 миллиметра.
Работа начинается с подготовки рабочего места и инструмента. К выполнению процесса изготовления приступайте, удобно разместив всё необходимое.
Изготовление своими руками левой части трубореза. Сначала отрежьте сегмент катанки длиной 135 миллиметров. Заправьте нижний конец заготовки радиусом, либо снимите фаски и с помощью напильника скруглите их. Следующая операция – высверливание отверстия диаметром 8,2…8,5 миллиметров под прижимной болт. До прямого конца заготовки отверстие должно находиться на расстоянии 90 миллиметров. Затем расположите на верхней части заготовки полотно, немного отступив от верхней кромки, после чего закрепите винтами и заклёпками служащую в качестве прижимной планки стальную ленту.

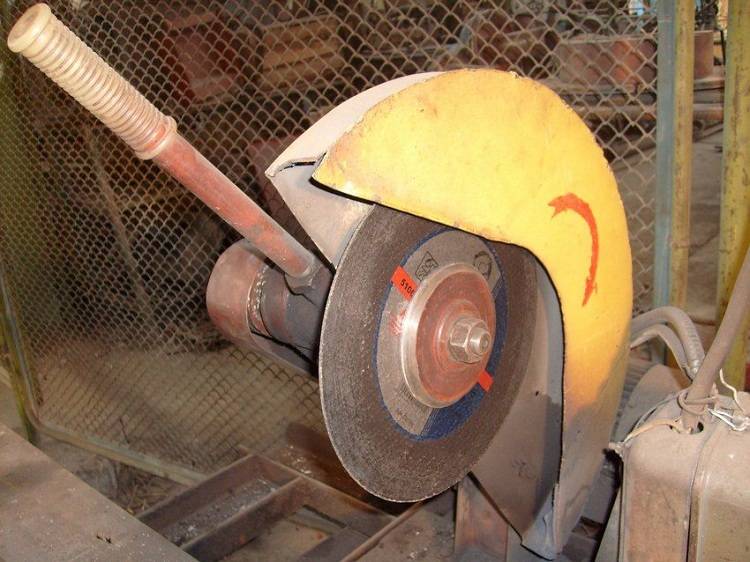

Вариантом самодельного трубореза может быть болгарка, закрепленная на станине
Просверлите со стороны торца с закруглением отверстие под ось. Если у вас нет подходящей под выполнение функции оси детали, изготовить её можно из прутка сечением 8 миллиметров.
Изготовление правой части. Данный этап потребует больше времени. Основе правой части, изготавливаемой из катанки, характерна сложная форма. Со стороны рабочего сектора формируются два участка в соответствии с двумя требованиями.
- Их длина — 40 миллиметров.
- Угол между участками – 90-120 градусов. А с горизонталью они должны формировать угол 30 градусов. В проекции картинка выглядит в виде крыши домика.
Хвостовик, оставшийся свободным, заправьте под рукоятку. Так же, как и на левой части, на отогнутые участки изготавливаемой детали прикрепите полотна. Разметьте в теле катанки левой части центр резьбового отверстия. В него будет ввинчиваться прижимной болт. Закрепите напротив отверстия в левой части, в которое будет вставляться ось, стальную полосу. Её длина выбирается в соответствии с условием, чтобы расстояние от ближайшей кромки рукояти до центра оси равнялось 30 миллиметрам.
Затем вам останется только собрать труборез для нержавеющих труб. Сначала в отверстие на левой части изделия вставляется прижимной болт и на него надевается пружина. После этого устанавливается на место ось. Сделав это, вкрутите в резьбовое отверстие, которое находится в правой части устройства, прижимной болт. Это – последняя операция.
Как видно, самостоятельно изготовить труборез для нержавеющих труб и изделий из других металлов не так уж и сложно. Главное – это внимательность и чёткое понимание того, как должен выглядеть конечный продукт.
Каким инструментом и как не рекомендуется резать полипропиленовые трубы?
Конечно же, кроме перечисленных выше специализированных инструментов, полипропиленовые трубы можно раскраивать и другими и, которые чаще всего есть в любой домашней мастерской — это ножовка по металлу или дереву, электрический лобзик или углошлифовальная машинка – «болгарка».
Не рекомендуется производить раскрой труб ножовкой по металлу или дереву
Однако, при этом необходимо учитывать, что в результате воздействия подобных инструментов на трубу, резы часто получатся рваными, с многочисленными заусенцами, или же с оплавленными торцами, а это для последующего проведения сварки недопустимо.
Поэтому, перед сварочными работами придется выравнивать и зачищать от повреждений и неровностей торцы труб, иначе соединения могут получиться в недостаточной мере прочными. И такой раскрой труб зачастую приводит к возникновению проблем уже в ходе эксплуатации трубопроводной магистрали.
- «Болгарку» нельзя использовать из-за слишком высоких оборотов вращения — пластиковая труба нагреется и начнет плавиться. То же самое может произойти и при применении электрического лобзика, если он будет включен на высокую частоту фрикций пилки. А при малой скорости – рез получается рваным, по краям могут образовываться микротрещины
- Какой бы инструмент ни был использован для раскроя труб, давить им на полипропиленовые стенки сильно нельзя — это касается как подручных, так и специальных приспособлений. Излишнее приложение силы может привести к растрескиванию края изделия или же к замятию материала. Такие повреждения способны в будущем привести к разрыву трубопровода в области соединительных узлов.
- Нельзя для резки полипропилена применять циркулярную или ленточную пилу, так как материал довольно хрупкий, поэтому без повреждений в виде трещин и сколов никак не обойдется. Кроме того, трубу при таком воздействии может просто вырвать из рук.
- Не рекомендуется также для резки РР применять труборезы, предназначенные исключительно для раскроя металлических изделий, так как они зачастую начинают не резать, а буквально рвать пластик. Исключением из правил являются универсальные труборезы, которые могут быть использованы для любого материала.
Аккумуляторный труборез для медных труб
Кроме ручных труборезов, используются еще устройства с электрическими приводами, которые подключаются к сети или оснащаются аккумуляторной батареей.
Электрические модели автоматически способны захватывать материал. Они позволяют работать с медными трубами диаметром от 12 до 28 мм. Устройства с аккумуляторными батареями нередко оснащаются подсветкой.
Электрические труборезы позволяют тратить минимум физических сил. При работе человеку нужно только удерживать приспособление в конкретном положении. Однако электрические модели не позволяют отрезать короткие участки трубопроводов. Их минимальный размер составляет 12-15 мм. Если это правило не соблюдать, тогда инструмент может выйти из строя, а человек рискует получить травму.
Труборез ручной для медных труб
Существует несколько типов резаков для медных трубопроводов, используемых профессионалами. Каждое из приспособлений отличается конструктивным исполнением.
Струбцинный резак
Этот вид режущего инструмента сильно похож на струбцины, применяющиеся плотниками. Приспособления отличаются простой конструкцией.
Устройство состоит из механизма с резьбой, опорного ролика, лезвия в виде диска и скобы.
Такие труборезы применяются для разрезания тонкостенных медных труб, имеющих незначительный диаметр.
Используется резак-струбцина следующим образом:
- труба размещается в скобе между опорным роликом и дисковым лезвием;
- трубопроводный элемент прижимается роликом к лезвию путем закручивания винтового механизма;
- струбцина руками поворачивается один или два раза вокруг оси сегмента трубы;
- обрезаемый трубопровод сильнее прижимается к лезвию с помощью подтягивания винтового механизма, и повторяются действия из предыдущего пункта.
Обычно для обрезки трубы с тонкими стенками нужно выполнить максимум 3 прохода. Операция осуществляется не спеша. Обрезаемый сегмент постепенно подтягивается к режущей части инструмента. Рекомендуется по возможности выбирать самый маленький шаг. В этом случае срез получится максимально аккуратным.
Резак-телескоп
Телескопические труборезы относятся к распространенным изделиям, использующимся для резки медных коммуникаций. Функционирует инструмент почти так же, как струбцинные конструкции. Отличаются приспособления тем, что в телескопических резаках к обрезаемой трубе подтягивается лезвие, а не опорный ролик. Производители выпускают модели с усиленной скобой и механизмом, позволяющему автоматически телескопу возвращаться в исходное положение.
Резаки-телескопы представляют собой легкие и компактные изделия.
Обычно их применяют при работе с трубами диаметром максимум 52 мм. Действия выполняются в следующей очередности:
- Режущее лезвие с помощью винтового механизма отводится от опорных роликов на требуемое расстояние, соответствующее диаметру трубы.
- Резак-телескоп надевается на трубопровод в месте, где необходимо выполнить рез.
- Режущий элемент подтягивается к трубному изделию с помощью вращения винта.
- Приспособление прокручивается по поверхности трубы один или два раза, выполняется очередное подтягивание лезвия, и инструмент снова поворачивается вокруг оси трубопровода. Действия этого пункта повторяются до тех пор, пока необходимый участок не будет отрезан.
Зачистка среза перед соединением. Труборезы телескопического и струбцинного типа производители нередко выпускают с дополнительным инструментом. Чаще всего это гратосниматель, используемый перед пайкой.
Резак-роллер
Труборезы-роллеры — один из последних видов для работы с медными трубами диаметром максимум 22 мм. Они выпускаются в форме диска небольшого размера. Удобно пользоваться инструментом даже в стесненных условиях.
На корпусе фигурные ребра, чтобы выполнять надежный захват.
В конструкции такого резака присутствуют широкие опорные ролики и тонкое лезвие, которое можно менять при необходимости на более острый элемент.
Труборезы-роллеры используются следующим образом:
- Устройство надевается на сегмент трубопровода.
- Роллер устанавливается в месте отреза.
- Инструмент обхватывается ладонью и вращается по поверхности трубы.
Роллер позволяет быстро и качественно отрезать нужную часть трубопроводного изделия. В таком инструменте не нужно каждый раз подтягивать опорную часть или лезвие. В приспособлении автоматически изменяется давление на режущий элемент.
Как правильно выбрать?
При подборе оборудования необходима руководствоваться следующими параметрами:
- максимальный диаметр разрезаемой трубы;
- тип привода — зависит от количества резов в единицу времени.
При выборе электротрубореза нужно помнить некоторые его основные параметры. Обороты электродвигателя должны быть не менее 500 об/мин, шуметь при работе он должен не громче 70 дБ. А также используя аккумуляторное оборудование, удобнее будет то, у которого более ёмкая батарея.
Также при выборе любого трубореза нужно обязательно учитывать диаметр труб, которые планируется им резать. Где пространство достаточно ограничено возможно может понадобиться минитруборез.

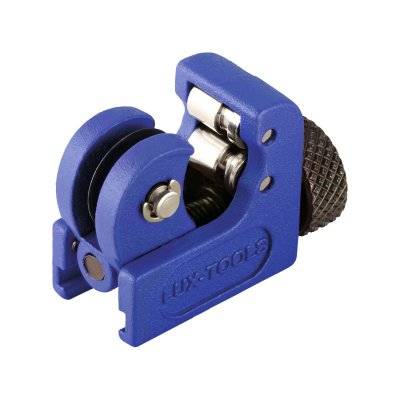

Одним из представителей надежных и качественных роликовых мини труборезов являются изделия под брендом Крафтул.
Какой труборез выбрать, механический или электрический?
Когда планируется производить монтажные работы по прокладке труб своими силами, без режущего инструмента не обойтись. Поэтому вопрос о том, какой лучше прибор приобрести, механический или электрический, является вполне актуальным.
Резка труб сабельной пилой.Использование ручного гильотинного трубореза в домашних условиях.
Для работ в квартире более подходящим является компактный ручной механический труборез, которым можно пользоваться в условиях небольших помещений. Это позволит производить раскрой труб непосредственно на месте их дальнейшего монтажа.
Чтобы сборка трубопроводной магистрали была качественной, любой из моделей трубореза необходимо научиться пользоваться. Поэтому перед тем как производить «чистовую резку», следует немного набить руку на отрезке трубы. Стоимость полипропиленовых труб невысок, и всегда можно позволить себе приобрести лишний метр для подобной тренировки, да и вообще — на всякой случай. Такой «факультатив» поможет понять принцип работы, а также получить пусть хотя бы небольшой, но для начинающего — бесценный предварительный опыт перед началом монтажа.
