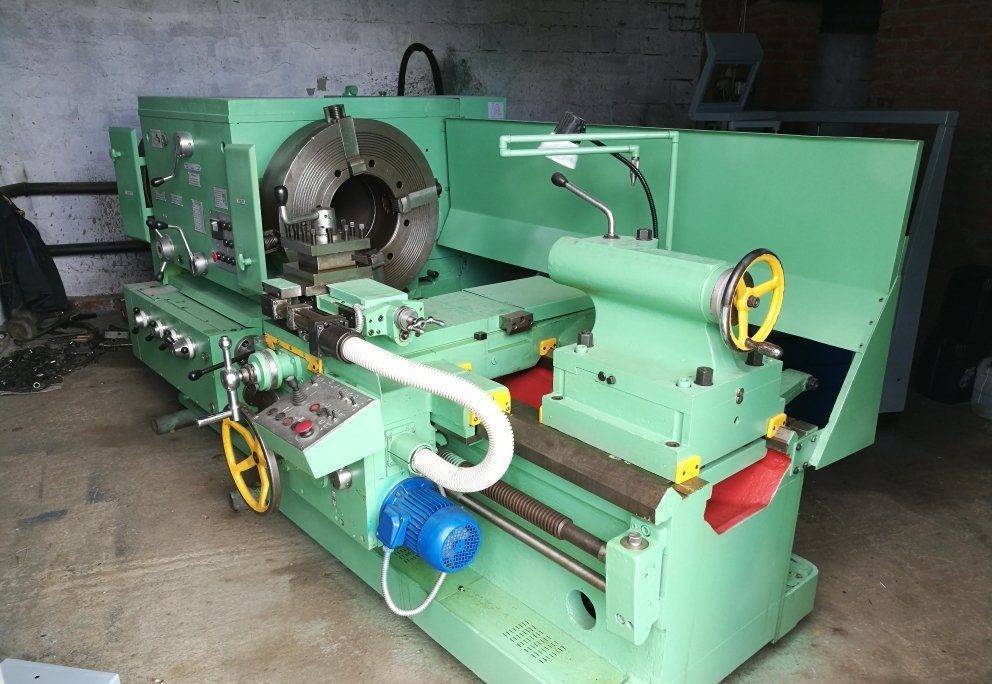

Трубонарезной станок 1Н983

Станок РТ983

Станок трубообрабатывающий РТ983

Станок РТ983 принадлежит к группе Станки трубообрабатывающие.

Трубонарезные станки модели РТ983 могут использоваться в отраслях, изготавливающих и ремонтирующих трубы и детали трубных соединений.

Станки предназначены для токарной обработки труб и деталей трубных соединений, включая нарезание метрических, дюймовых, модульных и питчевых резьб. На станке так же возможно выполнение разнообразных токарных работ.

Обрабатываемая на трубонарезном станке труба пропускается через полый шпиндель и зажимается двумя механизированными или ручными патронами и вращается вместе со шпинделем. Другой коней трубы устанавливается на люнет.

Частотный привод главного движения. Безмуфтовый разгон торможение шпинделя. Полуавтоматический цикл нарезки резьбы с реверсом ходового винта. Возможно исполнение станка с ЧПУ.

Технические характеристики РТ983

Параметр	Значение
max диаметр обрабатываемой трубы, мм	320
min диаметр обрабатывамой трубы, мм	70
max длина обрабатываемых концов, мм	250
Диаметр отверстия в шпинделе, мм	320
max вес детали, устанавливаемой на станке в центрах, кг	3000
Количество зажимных патронов	2
Ширина станины, мм	770

Особенности конструкции

• станок имеет конусную линейку для нарезания конических резьб.
• нарезание резьбы возможно как вручную, так и по одиночным циклам и полному циклу с ручной подачей на врезание .
• благодаря большому отверстию в шпинделе ( 320 мм ) станок применяется также для токарной обработки труб и деталей трубопроводов, трубных колонн в том числе обсадных, насосно-компрессорных и бурильных, применяемых в нефтяной, газовой отрасли, а также в геологоразведке.
• высокая мощность привода и жесткость станины, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
• направляющие станины станков закалены и отшлифованы, это обеспечивает длительный срок эксплуатации станков с сохранением точности.
• на станке используется регулируемый главный привод с частотным преобразователем ф. « OMRON », что позволило:
  • исключить ненадёжную пусковую (разгонную) муфту;
  • работать на высоких частотах вращения шпинделя (до 350 об/мин);
  • выбирать необходимую частоту вращения шпинделя без ручного переключения диапазонов передней бабки;
  • регулировать время разгона и торможения шпинделя вместе с обрабатываемой трубой.
• коробка реверса ходового винта, которая заменена механизмом переключения, встроенным в переднюю бабку и обеспечивающим нарезания резьб, включая специальные.
• в конструкции проведены изменения, направленные на увеличения веса обрабатываемой детали с 1000 кг до 3000 кг , что позволило обрабатывать бурильные трубы с ниппельной резьбой.
• направляющие каретки армированы антифрикционным материалом « tur c it е». Это позволило поднять качество обработки за счёт уменьшения трения и улучшить ремонтопригодность станка.
• расширена технологическая возможность станка за счёт применения стойки под расточную борштангу для обработки глубоких отверстий (опция).

Базовая комплектация

• Наладка кулачков на один типоразмер трубы
• 4-х кулачковый механизированный специальный патрон – 2 шт
• Конусная линейка
• Межцентровое расстояние 1000 мм
• Межцентровое расстояние 3000 мм
• Межцентровое расстояние 6000 мм

Опциональные расширения или исполнения

• Люнет-поддержка
• Опоры клиновые
• Люнет неподвижный диам. 70 – 380 мм
• Набор сменных зубчатых колес для нарезания спецрезьб
• Резьбоуказатель
• Стойка под расточную борштангу
• Исполнение станка с ЧПУ представлено моделью РТ983Ф3 с ее опциональными расширениями:
  • Диаметр отверстия в шпинделе 360 мм
  • Оперативный переносной пульт управления УЧПУ и комплектные привода фирм: SIEMENS, FANUC, FAGOR, HEIDENHAIN
  • Транспортер стружки

Отзывы о станке РТ983

Электрический станок для резки труб Станок для резки медных / стальных труб Пластиковый инструмент для резки нержавеющей стали Ручной инструмент для резки труб | |

Логистические перевозки

Пожалуйста, прочтите следующие советы перед покупкой. Если возникнут проблемы, пожалуйста, свяжитесь с нами.

Если вы выберете «способ доставки продавца» (368,42 долл. США), мы поможем организовать отгрузку морским путем и доставку в ближайший морской порт! Если доставка осуществляется морем, после прибытия в морской порт назначения, покупатель должен оплатить сборы порта назначения (такие как сборы за обработку терминала, сборы за документы, сборы за хранение и т. Д.), Налог на таможенное оформление и получение товаров.Если вы выберете DHL / ARAMEX / FEDEX, TNT, UPS, ECT, мы поможем вам организовать доставку международной экспресс-доставкой и напрямую по вашему адресу (ДВЕРЬ ДО ДВЕРИ)! 1) Чтобы защитить ваши товары и избежать повреждений в процессе доставки, когда вы получаете посылку, покупатели должны внимательно осмотреть посылку / товары, прежде чем подписывать квитанцию ​​о получении товара. Если есть какие-либо повреждения, свяжитесь с местным отделением ARAMEX / DHL / FedEx, чтобы задать претензии и претензии, ИЛИ свяжитесь с нами в течение 24 часов.Затем сделайте фотографии поврежденной машины и упаковки, немедленно отправьте нам сообщение, мы поможем вам решить проблемы. 2) Если у вас возникли проблемы с товаром или доставкой, пожалуйста, дайте нам возможность решить любую проблему. Мы понимаем, что у вас могут быть проблемы и разочарования, и сделаем все возможное, чтобы решить эти проблемы. 3) И ваш отзыв чрезвычайно важен для нашего магазина, если вы удовлетворены нашим продуктом и нашим сервером, после подтверждения этого заказа, пожалуйста, оставьте нам положительный отзыв и 5 звезд, мы также дадим вам «ИДЕАЛЬНЫЕ 5 ЗВЕЗД», Когда вы оцениваете время доставки, пожалуйста, учитывайте международный транзит.Ваше признание сделает нас более уверенными в развитии бизнеса и улучшит качество обслуживания.

Трубонарезной станок 1А983 с ЧПУ

Рассматриваемый трубонарезной станок может быть оборудован системой автоматического управления. Данное оборудование ощутимо делает быстрее процесс металлообработки и дает возможность добиться отличного качества изделий.

Во время работы на подобном оборудовании, заготовка крепится обоими концами в патроне и люнете. После это оператор станка закладывает специализированную программу, отвечающую за автоматическое убирание дефектных компонентов. Все направляющие детали устройства подвержены закалке и шлифовке. Подобный подход обеспечивает сохранение надежности и показателей эксплуатации оборудования, при этом сохраняя большой уровень точности обработки заготовки.

Трубонарезное станочное оборудование с автоматической системой управления, нередко оборудуют револьверными головками, а еще разными видами токарных патронов.

Весь вид трубонарезного станка 1А983

Необходимо также отметить, что особенности конструкции станка 1А983 с автоматическим управлением дают возможность выполнять полный автоматический цикл резьбонарезания. Эта функция реализовывается на станках с числовым программным управлением. С учетом формы заготовки и вида обработки, используют такие варианты циклов:

• однопроходный цикл;
• многопроходный цикл;
• цикл нарезания резьбы плашкой или метчиком.

Подобный подход дает возможность добиться высокой эффективности при относительно минимальном уровне расходов.

Изготовители и поставщики трубонарезных станков

Большой выбор трубонарезного оборудования предоставлен на официальных сайтах самых разных производственных объединений.тметим наиболее ведущих изготовителей и поставщиков трубонарезного оборудования:

• ОАО «Рязанский станкостроительный завод»;
• ЗАО «Коломенский завод тяжёлых станков»;
• ООО «Тбилисский станкостроительный завод»;
• ООО «СКБ-ЗТС»;
• ОАО «Саста»;
• компания ООО «RuStan»;
• компания «RusStanko»;
• компания «Абамет»;
• компания «Flagma».

Электросхема трубонарезных станков, также и электросхема представленного станка, находятся в открытом доступе в сети интернет. Также не требует большого труда скачать его паспорт и инструкцию по эксплуатированию.

Не обращая внимания на то, что с конструктивной точки зрения, трубонарезной станок 1А983 по множеству показателей уступает собственным современным аналогам, он не перестает пользоваться популярностью в разных областях товарного производства и народного хозяйства во многом благодаря собственной надежности и ремонтопригодности.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Классификация станков ЧПУ, их характеристика и обозначения

Для расшифровки обозначений моделей станков используются буквенно-цифровые обозначения, поэтому вы должны знать, какую букву (цифру) используют для определения степени автоматизации, класса точности, назначения станка.

Технологические группы

Если проводить классификацию станочного оборудования по виду основных операций, то их можно разделить на следующие технологические группы:

• Фрезерная группа и сверлильно-расточная. Так как современное фрезерное оборудование довольно универсально, и может растачивать, сверлить, зенкеровать, то грань между фрезерной, сверлильной и расточной группой довольно условна.
• Токарная.
• Шлифовальная.
• Зубообрабатывающая.
• Многоцелевые станки или обрабатывающие центры.

Этой же классификацией каждой из групп присвоен свой номер. У токарных станков — 1-й номер, фрезерных — 6-й, сверлильных и расточных — 2-й, у разных станков — 9-й

Когда приходится расшифровывать маркировку, обращайте внимание на первую цифру. Именно она означает технологическую группу оборудования

Степень автоматизации

В управляющих системах СЧПУ, которыми оборудуются станки с программным обеспечением, тоже есть свои схемы классификации. Здесь разделение идет по следующим параметрам:

1. Назначение. Выпускаются позиционные, прямоугольные, непрерывные, комбинированные станочные системы управления.
2. Способ загрузки. Программное обеспечение в систему может устанавливаться через диск, флеш-носитель, магнитную или перфорированную ленту.
3. Тип привода: шаговый, ступенчатый, регулируемый.
4. Число управляемых (одновременно) координат и погрешности их задания.

Степень автоматизации оборудования обозначается Ф «N», и в его маркировке стоит на последнем месте.

• Ф1 — механизм оснащен устройством цифровой индикации. Координаты перемещения вводятся с клавиатуры, каждый раз на один кадр программы.
• Ф2 — в оборудовании используется позиционная (в сверлильных и координатно-расточных группах) или прямоугольная (во фрезерных, токарных и расточных группах) система управления.
• Ф3 — оборудование с контурными или непрерывными СЧПУ. Используя их можно обрабатывать поверхности любой степени сложности.
• Ф4 — ЧПУ станком управляет многооперационная комбинированная СЧПУ, в которой совмещаются возможности контурного и позиционного управления.
• Ц — цикловое программное управление. Самая дешевая и простая система автоматизации. Устанавливается на машины для производства однотипных деталей. Система циклового управления используется на станках с 2-3 точками позиционирования.

В маркировку обязательно вводятся индексы, отражающие наличие устройств автоматической смены инструмента (АСИ). Обозначаются они буквами: «Р» — смена и фиксация инструмента, осуществляются поворотом револьверной головки, «М» — смена инструмента из специального барабана, так называемого, инструментального магазина. В маркировке моделей отечественных станков ЧПУ это буквенное обозначение ставят перед видом системы программного управления Ф «N».

Сведения о производителе токарно-винторезного станка 163

Производитель токарного станка модели 163 — Рязанский станкостроительный завод РСЗ, основанный в 1949 году.

Свой первый станок Рязанский станкостроительный завод выпустил 21 февраля 1949 года — это был токарно-винторезный станок 164 серии. В течение короткого времени заводом были запущены в призводство еще три серии токарных станков — 166, 165 в 1953 году, 163 в 1956 году.

По мере совершенствования конструкции станков завод выпускал все более современные модели — 1М63, 1М63Б, 1М63БФ101, 1М63Н, 16К30, 1А64, 16К40, 1М65, 1Н65.

На основе универсальных токарных станков Рязанским станкостроительным заводом был освоен выпуск токарных станков с ЧПУ — 16К30Ф3, 16М30Ф3, 16К40РФ3, 16Р50Ф3 и др.

Также заводом освоен выпуск современных токарных обрабатывающих центров с числом координат от 4 до 8, токарных станков с ЧПУ наклонной 1П756ДФ3 и горизонтальной компоновок, трубообрабатывающих станков 1А983, 1Н983 — для обработки концов труб диаметром до 460 мм, колесотокарных, вальцетокарных, станков для обработки глубоких отверстий и др.

Станки, выпускаемые Рязанским станкостроительным заводом РСЗ

• 1А64 станок токарно-винторезный универсальный Ø 800
• 1А983 станок трубонарезной Ø 800
• 1М63 станок токарно-винторезный универсальный Ø 630
• 1М63Б, 1М63БГ станок токарно-винторезный повышенной мощности Ø 630
• 1М63БФ101 станок токарно-винторезный с УЦИ Ø 630
• 1М63МФ101 станок токарно-винторезный с УЦИ Ø 630
• 1М63Ф101 станок токарно-винторезный с УЦИ Ø 630
• 1М63Н станок токарно-винторезный универсальный Ø 630
• 1М65 станок токарно-винторезный универсальный Ø 1000
• 1Н65 станок токарно-винторезный универсальный Ø 1000
• 1Н983 станок трубонарезной Ø 830
• 1П756ДФ3 станок токарный с ЧПУ Ø 630
• 16К30Ф3 станок токарный с ЧПУ Ø 630
• 16К30 станок токарно-винторезный универсальный Ø 630
• 16К40 станок токарно-винторезный универсальный Ø 800
• 16М30Ф3 станок токарный с ЧПУ Ø 630
• 16Р25П станок токарно-винторезный повышенной точности Ø 500
• 163 станок токарно-винторезный универсальный Ø 630
• 165 станок токарно-винторезный универсальный Ø 1000
• ДИП-300 станок токарно-винторезный универсальный Ø 630
• ДИП-400 станок токарно-винторезный универсальный Ø 800
• ДИП-500 станок токарно-винторезный универсальный Ø 1000
• ТНП-111 станок токарный настольный Ø 150

История токарно-винторезного станка 163

В 1930 году на Московском станкостроительном было принято решение о разработке нового станка токарного, стандартного, сокращенно ТС. Несколько позже его переименовали в ДИП-200 – Догоним И Перегоним , по главному лозунгу первой пятилетки, где 200 — высота центров над станиной. В качестве прототипа был избран токарно-винторезный станокнемецкой фирмы VDF. В апреле 1932 года началась подготовка выпуска первой партии станков ДИП-200.25 апреля 1932 года был собран и опробован первый советский универсальный токарно-винторезный станок с коробкой скоростей — ДИП-200. К концу 1932 года было выпущено 25 ДИПов.

В 1934

году на Московском станкостроительном осваивается выпуск тяжелых универсальных токарно-винторезных станков станков ДИП-300, ДИП-400, ДИП-500.

В 1944

году производство этих станков было передано наРязанский станкостроительный завод РСЗ. В 1956

году запущена в производство первая модель 163-й серии — 163 – РМЦ 1400, 2800.

В 1968

году запущено в производство следующее поколение серии — модель 1м63, 1м63Б.

С 1973

года начало серийного выпуска токарных станков: 16К30, 16К30Ф3, 1М63Бф101, 16М30Ф3, 1П756ДФ3.

Станки 163 серии производились, также, в Тбилиси — 1Д63А, 1М63Д, 1М63ДФ101.

В 1992

году начало серийного выпуска последней модели 163 серии 1М63Н.

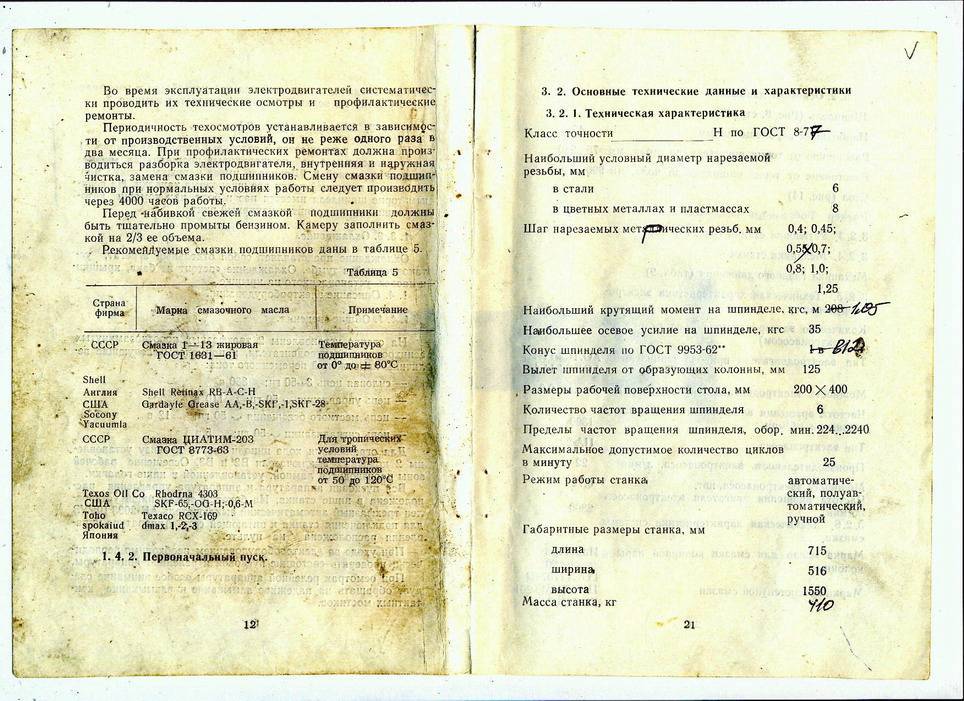

Паспорта фрезерных станков

6р82ш

станок консольно-фрезерный широкоуниверсальный: — djvu; 1,6 Мб. Фото станка6р82ш6т82 электрооборудование

станок консольно-фрезерный — электрооборудование: — djvu; 1,8 Мб. Фото станка6т82 электрооборудование679

станок фрезерный универсальный: — djvu. Фото станка6796н10, 6н80

станок фрезерный консольный: — djvu, Фото станка6н10 . Фото станка6н806м76п

станок фрезерный широкоуниверсальный: — djvu; 5,2 Мб. Фото станка6м76п6р10, 6р80, 6р80г

станок консольно-фрезерный: — djvu; 2,2 Мб. Фото станка6р10 . Фото станка6р80, 6р80г6М82, 6М82Г, 6М82ГБ

станок горизонтальный консольно-фрезерный: — 1961, djvu; 4,4 Мб. Фото станка6М826Р12, 6Р12Б, 6Р13, 6Р13Б

станок вертикальный консольно-фрезерный: — djvu; 1,2 Мб. Фото станка6Р126Р82, 6Р82Г, 6Р83, 6Р83Г

станок горизонтальный консольно-фрезерный: — pdf; 3,4 Мб. Фото станка6Р82 , Фото станка6р82г , Фото станка6Р83 , Фото станка6Р83г67К25ПФ2

станок фрезерный универсальный с ЧПУ: — 1989, djvu; 1,58 Мб. Фото станка67К25ПФ2СФ-676

станок широкоуниверсальный консольно-фрезерный: — 2001, djvu; 1,1 Мб. Фото станкаСФ-676400v

станок сверлильно-фрезерно-расточной: — pdf; 2,07 Мб. Фото станка400v Разработка управляющих программ для станка 400V в системе ЧПУ Siemens Sinumerik 802D SL, pdf; 3,13 Мб. Фото станка 400V

5к32п, 5к324п

станок зубофрезерный: — djvu; 18,3 Мб. Фото станка5к32п

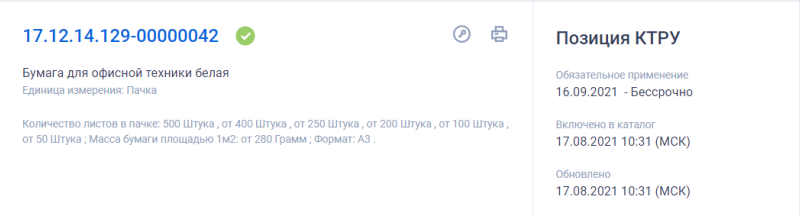

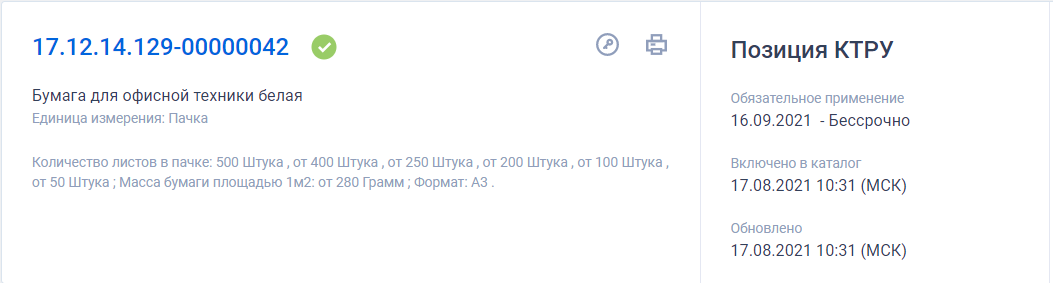

Описание объекта закупки по КТРУ

Правила предусматривают, что описание объекта закупки должно осуществляться в строгом соответствии с КТРУ. При этом в Правилах отсутствует указание на то, что характеристики, используемые в описании, могут быть обязательными и необязательными. Однако, КТРУ предусматривает характеристики, которые не являются обязательными для применения заказчиком.

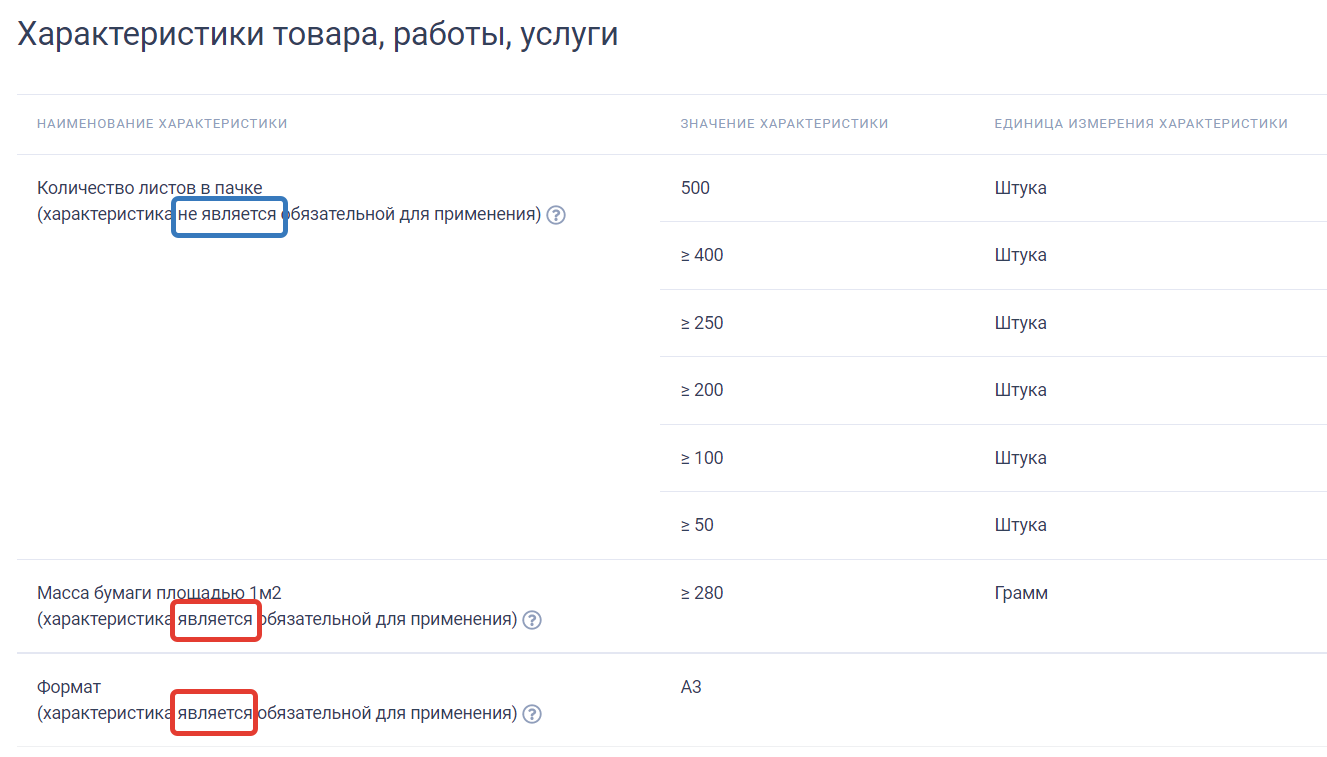

Нужно запомнить следующие правила:

1) Заказчик обязан использовать обязательные для применения характеристики при описании объекта закупки. В этом случае наименование такой характеристики, а также значение по ней (прим.: в случае, если КТРУ предусматривает несколько значений по одной характеристике, то заказчик вправе выбрать только ОДНО из предусмотренных значений. Выбор заказчиком двух или более значений в рамках одной характеристики, даже если все из них предусмотрены в КТРУ, не допускается) переносится в описание объекта закупки;

2) Применение необязательных характеристик, указанных в КТРУ, является правом заказчика, а не обязанностью. Если заказчик использует необязательную характеристику, содержащуюся в КТРУ, то обосновывать ее применение не нужно;

3) Если заказчик планирует выбрать несколько предусмотренных значений по одной характеристике из КТРУ или установить требования к продукции, не предусмотренные КТРУ, то в этом случае требуется составлять обоснование необходимости установления таких значений и характеристик (прим.: в тех случаях, когда заказчик вправе указывать дополнительные требования к закупаемой продукции);

4) Заказчик не вправе изменять и корректировать наименование предусмотренных КТРУ характеристик и значения по ним даже при наличии обоснования.

Устройство

Станки трубонарезные марки REMS оборудуются несколькими типами двигателей. Среди них:

1. Универсальный мотор мощностью 1,7 кВт. Он защищен от перегрузок, обладает скоростью оборотов шпинделя 53 вращения в минуту.
2. Силовой агрегат конденсаторного типа. Он оснащен регулятором полярности, имеет мощность 2,1 кВт, пару режимов работы и очень тихий ход. Скорость работы шпинделя составляет от 26 до 52 оборотов в минуту.
3. Трехфазный мотор с переключением полярности на 2 кВт. Присутствует педаль для защиты включения автоматического патрона. Кроме того, предусмотрено два режима работы.

Особенностью рассматриваемого станка является наличие двух автоматических патронов с быстрым зажимом. Это позволяет точно и быстро зафиксировать и обработать заготовку без проскальзывания трубы.

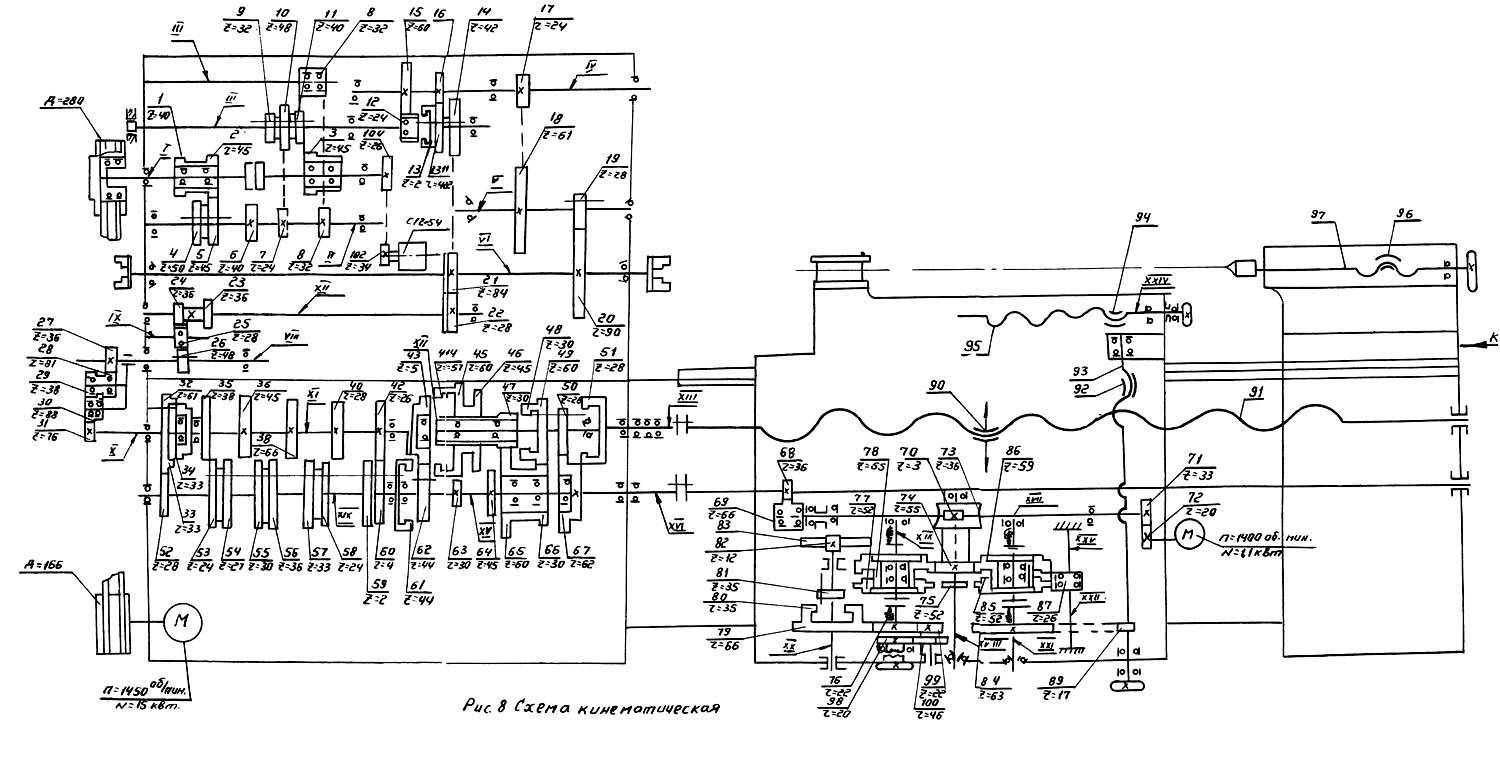

Описание конструкции основных узлов токарно-винторезного станка 1М65

Станина

Станина является базовой сборочной единицей, на которой монтируются все остальные сборочные единицы и механизмы станка.

На верхней части станины расположены три призматические направляющие, из которых передняя и задняя являются базой каретки, а средняя — базой задней бабки.

Внутри станины имеются наклонные люки для отвода стружки и охлаждающей жидкости в сторону, противоположную рабочему месту.

Под левой головной частью станины имеются ниши, в одной из которых смонтирован электродвигатель главного привода, а в другой — электронасос охлаждения с резервуаром для охлаждающей жидкости. Корыто для сбора охлаждающей жидкости выполнено монолитным с корпусом станины.

В правой части станины на передней стенке смонтирован кронштейн со встроенными в него опорами ходового винта и ходового вала.

Для предотвращения провисания ходового винта и ходового вала в станке с РМЦ = 5000 мм имеются две подвески.

Бабка передняя

Шпиндельная бабка токарно-винторезного станка 1м65

Шпиндельная бабка токарно-винторезного станка 1м65

Бабка передняя устанавливается на левой головной части станины, фиксируется штифтами и крепится болтами.

В корпусе шпиндельной бабки смонтированы:

• электромагнитная муфта для торможения шпинделя
• шпиндельный узел
• звено увеличения шага в 8 раз
• механизм изменения направления перемещения каретки или нарезании резьб
• механизм настройки скоростей шпинделя
• вилки перемещения блоков шестрен
• рукоятки переключения и другой детали
• система смазки
• электрошкаф

Шпиндель смонтирован на трех опорах качения, из которых передняя и задняя регулируемые.

Бабка задняя

Бабка задняя перемещается по направляющим станины от редуктора ручного перемещения вращением валика.

В пиноль бабки встроен вращающийся шпиндель, у которого подшипники передней опоры регулируются с помощью гаек.

В шпинделе бабки задней имеется прорезь для лапок хвостового режущего инструмента.

Суппорт

Суппорт крестовой конструкции имеет продольное перемещение вместе с кареткой по направляющим станины, а поперечное по направляющим каретки.

Оба перемещения осуществляются механически при помощи крестового переключателя и вручную вращением маховика и рукоятки каретки.

Резцовые салазки, несущие четырехпозиционную резцедержку, перемещаются вручную и механически по направляющим поворотной части, которую можно повернуть вокруг оси на любой угол.

Каретка станков с устройством цифровой индикации снабжена преобразователем линейных перемещений, который соединяется с винтом поперечных перемещений с помощью сильфонной муфты.

Отсчет поперечного перемещения может осуществляться по лимбу и по табло УЦИ.

Фартук

Фартук станка выполнен закрытого типа со съемной передней крышкой. Движение суппортной группе передается механизмом фартука от ходового вала или ходового винта.

Благодаря наличию в фартуке четырех электромагнитных муфт управление механическим перемещением суппортной группы сосредоточено в одной рукоятке, причем направление включения рукоятки совпадает с направлением подачи.

Возможно включение быстрого хода суппорта в направлении наклона рукоятки управления.

Благодаря обгонной муфте, вмонтированной в фартук, включение быстрого хода возможно при включенной подаче. Электродвигатель ускоренного хода установлен на фартуке.

В фартуке смонтирован механизм предохранительной муфты, исключающий поломку станка при перегрузках.

Коробка подач

Коробка подач закрытого типа со съемной передней крышкой.

Механизм коробки подач позволяет получить первый ряд подач и все нарезаемые на станке резьбы, не прибегая к изменению настройки сменных шестерен.

Для получения второго ряда подач устанавливаются сменные колеса: a = 42, b = c = 126.

Комплектация станка

В состав станка входит патрон четырехкулачковый несамоцентрирующий диаметром 1000 мм.

Для обработки нежестких деталей станок снабжен двумя люнетами — подвижным и неподвижным.

Люнет подвижный крепится на каретке и поддерживает деталь непосредственно около резца. Диаметр охвата сухарями обеспечивается в пределах от 70 до 250 мм.

Люнет неподвижный устанавливается на направляющих станины в любом месте и закрепляется болтом, с помощью прихвата.

Он снабжен сухарями и роликами, которые устанавливаются в зависимости от условий обработки.

Диаметр охвата обрабатываемой детали в люнете неподвижном обеспечивается в пределах от 70 до 380 мм.

Технические характеристики трубонарезного станка 1М983

Наименование параметра	1Н983	1А983	1М983
Основные параметры
Класс точности по ГОСТ 8-82	Н	Н	Н
Диаметр обрабатываемой трубы, мм	70..260	73..299	73..299
Длина обрабатываемой трубы, мм	6000
Наибольший диаметр заготовки над станиной, мм	830	800	800
Наибольший диаметр заготовки над суппортом, мм	450	450
Межцентровое расстояние (РМЦ), мм	1000, 2000, 3000, 4000
Высота центров, мм	400	400
Наибольшая длина точения без конусной линейки, мм	800	1000, 2000, 3000, 4000	800
Наибольшая длина точения с конусной линейкой, мм	420	500	420
Длина конусной линейки, мм	660
Наибольшая масса устанавливаемой заготовки в центрах, кг	5000	5000
Наибольшая масса устанавливаемой заготовки в патроне, кг	2000	2000
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	300	310	310
Число ступеней частот прямого вращения шпинделя	12	12	12
Частота прямого вращения шпинделя, об/мин	8..355	8..355	8..355
Число ступеней частот обратного вращения шпинделя	12	12	12
Частота обратного вращения шпинделя, об/мин
Наибольший крутящий момент на шпинделе, кНм	3	3	3 ± 0,5
Наличие механизированного зажима кулачков патрона	да	да	да
Подачи
Наибольшая длина хода каретки суппорта, мм	800	1000	800
Наибольший поперечный ход суппорта, мм	500	500	500
Цена деления лимба при поперечном перемещении суппорта, мм	0,05	0,05	0,05
Перемещение суппорта за один оборот лимба при поперечном перемещении суппорта, мм	5	5	5
Перемещение суппорта за один оборот лимба при продольном перемещении суппорта, мм	300	300	300
Число ступеней продольных и поперечных подач	32
Пределы рабочих подач продольных, мм/об	0,064..1,025	0,06..2,0	0,06..2,0
Пределы рабочих подач поперечных, мм/об	0,031..0,0458	0,028..0,936	0,028..0,936
Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин	3,6/ 1,3	5,3/ 2,2	5,3/ 2,2
Количество нарезаемых резьб метрических
Пределы шагов нарезаемых резьб метрических, мм	1..12	1..28	1..28
Количество нарезаемых резьб дюймовых
Пределы шагов нарезаемых резьб дюймовых	24..2	28..2	28..2
Наибольшее усилие резания в продольном направлении, кН	15	6,8
Наибольшее усилие резания в поперечном направлении, кН	13	3,7
Наличие гидроотскока	да	да	да
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм	220	220	220
Наибольшая высота резцов, мм	32 х 32	32 х 32	32 х 32
Наибольший угол поворота резцовых салазок, град	±90°	±90°	±90°
Цена деления лимба, мм	0,05	0,05	0,05
Задняя бабка
Наибольшее перемещение пиноли, мм	240	240	240
Внутренний конус пиноли	Морзе 5	Морзе 5	Морзе 5
Наибольшее поперечное перемещение задней бабки, мм	±10	±10	±10
Электрооборудование
Количество электродвигателей на станке	5	5	5
Электродвигатель главного привода, кВт (об/мин)	14,5	16 (940)	16 (940)
Электродвигатель быстрых перемещений суппорта, кВт (об/мин)	1,1 (1420)	1,1 (1420)	1,1 (1420)
Электродвигатель зажима изделия, кВт (об/мин)	2 (900)	2 (900)	2 (900)
Электродвигатель смазки коробки скоростей, кВт (об/мин)	0,27 (1450)	0,27 (1450)	0,27 (1450)
Электродвигатель насоса охлаждения, кВт (об/мин)	0,125 (2800)	0,125 (2800)	0,125 (2800)
Габариты и масса станка
Габариты станка (длина ширина высота), мм	3930 х 1860 х 1525	3640 х 2021 х 1675	3600 х 1910 х 1565
Масса станка, кг	9050	10300	9100

Список литературы:

Станки трубонарезные 1М983, 1М983Ф101. Руководство по эксплуатации 1М983.00.000 РЭ, 1983

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

• Классификация и основные характеристики станков токарной группы
• Выбор подходящего станка для металлообработки
• Многозаходная резьба. Способы нарезания многозаходных резьб на токарном станке
• Графические знаки для токарных станков
• Фрикционная муфта токарно-винторезного станка
• Технология ремонта токарного станка. Ремонт направляющих станины и суппорта
• Технология ремонта токарного станка. Ремонт передней и задней бабки
• Ремонт шпинделя токарного станка
• Методика проверки и испытания токарно-винторезных станков на точность
• Справочник токарных станков
• Заводы производители токарных станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители
