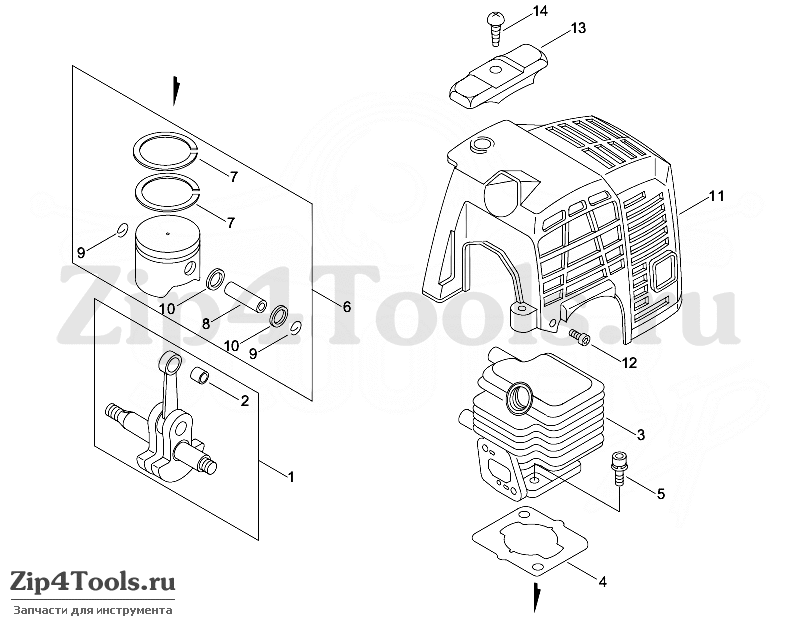

Замена поршневой группы бензокосы Echo SRM-22GES

Штанга и привод рабочего органа

Рис. Штанга мотокосы Штанга имеет две очень важные функции: первая — образует жёсткий каркас всей конструкции, вторая — внутри металлической полой штанги проходит вал, который соединяет рабочий орган с двигателем. По внешнему виду штанги можно определить класс инструмента, если штанга изогнута — это удобно для работы, но в этом случае приводом служит гибкий вал, который не может передать большой крутящий момент. Если штанга прямая, внутри проходит жесткий металлический стержень, намного надежнее и крутящий момент он может передавать больше. Поэтому профессиональный инструмент имеет всегда прямые штанги.

Принцип работы

Порядок нагнетания и отфильтровывания топлива в двигателе бензокосы следующий.

• С помощью дроссельной заслонки задаётся количество воздуха, подаваемое в диффузор. Чем больше подаётся воздуха, тем больше кислорода нужно бензину для сгорания, и тем больше мощность, выделяемая в виде жара. Энергия жара далее преобразуется в механическую.
• Мембранный насос нагнетает необходимое количество бензина.
• Далее бензин проходит через штуцер двигателя.
• Топливо проходит через втяжной и вытяжной клапаны.
• Осуществляется фильтрация топлива с помощью сетчатого фильтра.
• Через игольчатый клапан оно же поступает в камеру с мембраной.

Стадийность работы карбюратора заключается в следующем.

• Воздух поступает в трубоход с воздухозаслонкой. Заслонка устанавливает нужную интенсивность потока воздуха.
• В узле нагнетания бензина диффузор заужен – это необходимо для придания большей скорости потока воздуха.
• Топливо проходит через отсек с поплавком и минует жиклер, попадает в это сужение трубки. Поплавочный отсек дозирует подачу бензина. В этом отсеке давление находится в состоянии равновесия. В зауженной трубке оно понижается. Из-за разности обоих значений давления бензин и проходит через жиклер.
• Ускоренный поток распыляет бензин, преобразуя его в аэрозольные пары. Полученная бензино-воздушная смесь готова к поджигу в камере сгорания.
• Пройдя через топливный трубопровод, данная смесь оказывается в цилиндре карбюратора.

Вывод: чтобы задать требуемую мощность, в первую очередь вы отрегулируете темпы сгорания топлива с помощью воздушной заслонки. Если зазор слишком мал, а кислорода в такой смеси меньше 10% – топливо не горит, следовательно, двигатель не запустится либо тут же заглохнет.

В случае покупки китайского триммера стоит учесть, что он мало отличается от европейских – тот же 2- или 4-тактный двигатель и привод.

Однако на качестве деталей экономят, вынуждая потребителя чаще их менять. Проверьте, какие совместимые детали предлагают некитайские компании для вашего устройства.

Чистка свечи

В худшие времена работы триммером с неотрегулированным карбюратором, двигатель переставал запускаться после использования каждого бачка топлива. И только после очистки свечи от нагара можно было продолжить работу.

Для зачистки электродов использовалась мелкая наждачная бумага, а для очистки пространства между изолятором и корпусом — тонкая канцелярская скрепка с отогнутым концом. Сначала электроды протирались от большой грязи ветошью, затем зачищались наждачной бумагой. После этого свеча опускалась в солярку и смоченный нагар соскабливался скрепкой с поверхностей изолятора, внутренней части корпуса и между ними. Далее свеча несколько раз опускалась в солярку, которая затем стряхивалась с нее вместе с загрязнениями. Иногда процедура чистки скрепкой и промывка повторялись. После этого свеча протиралась насухо и была готова к дальнейшей эксплуатации.

Невероятно, но один бачок топливной смеси при неотрегулированном карбюраторе может израсходоваться менее, чем за 10 минут — проверено на практике, когда триммер был запущен и эксплуатировался на высоких оборотах с максимальной подачей топлива (регулировочный винт был откручен намного больше нормы).

Пропорция топливной смеси

Прочитал где-то, что, если в руководстве по эксплуатации бензокосы и на канистре с маслом указаны разные пропорции приготовления топливной смеси, следует использовать пропорцию, указанную в руководстве.

Длительное время так и поступал — из двигателя на бензобак стекали излишки масла и на свече постоянно образовывался нагар, так как в руководстве была указана пропорция для обкатанного двигателя 1:25, а на канистре — 1:50. После перехода на пропорцию 1:50 появление потеков масла прекратилось. Свеча продолжала нагорать, но с меньшей интенсивностью (карбюратор был еще не отрегулирован).

До сих пор некоторые пользователи бензоинструмента пропорцию топливной смеси определяют «на глазок». Если при приготовлении смеси будет занижаться количество масла, через некоторое время может появиться посторонний звук сразу после запуска двигателя, постепенно пропадающий во время прогрева, а остановка двигателя происходить с резким рывком. Продолжение эксплуатации триммера в таком режиме приведет к его выходу из строя.

Забивание регулировочного пространства

В регулировочном отсеке могут скапливаться отложения. Игла не закрывает отверстие полностью, и в топливную камеру поступает много бензина – мотор его переливает, возможно, заливает и свечи зажигания. Из-за этого бензиновоздушная смесь содержит повышенное количество паров бензина. КПД заметно падает.

Смазка для редуктора триммера: какую выбрать?

Выбор пасты редуктора

В настоящее время на рынке бензоинструмента и расходных материалов представлен широкий выбор пластичных смазок, которые предназначены для уменьшения трения и перегрева трущихся деталей. Потому каждый владелец при наступлении времени проведения технического обслуживания сталкивается с проблемой, чем смазать редуктор триммера для длительной его работы. Для этих целей используются специальные пластичные пасты, которые разнятся по свойствам и производителю.

Смазка для известных марок триммеров

Каждый бренд по изготовлению бензиновых триммеров всегда рекомендует смазку для редуктора бензокосы именно собственного производства.

• Husqvarna. Этот шведский производитель рекомендует использовать пластичную смазку Multi-Purpose Grease Grasa Universal. Данный материал выпускается в тюбиках сине-черного цвета объемом 225 или 250 грамм. По словам компании, эта смазка редуктора триммера была разработана специально под технику Хускварна с учетом применяемых сталей и скоростей работы.
• Stihl. Для бензокос Штиль серии FS завод-изготовитель советует применять трансмиссионную смазку Stihl Superlub FS, предлагаемая в тюбиках 225 грамм или одноразовой таре 80 грамм серебристо-оранжевого цвета.
• Patriot. Редукторы мотокос этого бренда рекомендуется обслуживать оригинальной литиевой смазкой Arsenal марки AR-417. Она специально предназначена для редукторных зубчатых передач, работающих при высоких частотах вращения и температурах.
• Huter. Для конической передачи моделей инструмента этой компании Хутер можно использовать любые вышеуказанные марки трансмиссионных смазок, а также универсальные типа Rezoil, ЦИАТИМ и другие.
• Champion. В руководстве по эксплуатации мотокосы Чемпион к рекомендованным смазкам относится CHAMPION Super-Lube EP-O. Материал поставляется в баночке объемом 250 грамм или в одноразовой масленке Premium Champion C1104.
• Makita. Этот японский производитель советует своим потребителям использовать фирменную смазку Makita, которая поставляется в белых тюбиках с красной крышкой объемом 65 мл и 80 мл.

Факторы выбора смазки редуктора мотокосы

Зачастую владелец конкретной марки бензинового триммера не имеет возможности по каким-либо причинам приобрести рекомендованную производителем смазку. В таких случаях потребуется поиск аналога, который по своим свойствам будет идентичен фирменной пасте

Потому при выборе пасты для редуктора бензокосы следует обратить внимание на следующие факторы:

Смазка редуктора бензокосы

1. Вязкость смазочного материала. Все представленные на рынке пасты делятся на три основные группы, а именно: высоковязкие (содержать присадки), твердые смазки (размягчаются при эксплуатации агрегата) и универсальные пластичные компаунды.
2. Интенсивность потребления смазки. Данный фактор учитывается, исходя из личного опыта владельца, и характеризуется периодом между двумя смазываниями. Большинство производителей регламентируют обслуживать редуктор каждый 20-40 часов работы.
3. Степень адгезии к деталям редуктора. Этот показатель характеризуется сцеплением пластичной смазки к металлическим узла триммера.

Приводные двигатели

Большинство косилок оборудуется бензиновым двигателем (ДВС), он может быть двухтактным и четырехтактный, особенного отличия в них нет. Четырёхтактный более экономичный и мощный, но сложнее в обслуживании и дороже в ремонте. Двухтактный проще в обслуживании, дешевле, но маломощный, потребляет больше топлива, имеет более грязный и шумный выхлоп. Встречаются и комбинированные двигатели. Кроме бензиновых двигателей триммеры могут оборудоваться электродвигателями, которые подключаются бытовой сети 220В длинным кабелем, но, как правило, — это бытовые аппараты так — как привязаны проводам питания к сети.

Разновидности смазывающих составов

Для ухода за узлами механизма применяются смазки разной консистенции:

• Полужидкие. Такие составы содержат разнообразные присадки и добавки.
• Пластичные. Являются самым универсальным вариантом. Чаще всего применяются для зубчатых и винтовых передач.
• Твердые. Пластинчатые суспензии в первоначальном состоянии.

Специальный редукторный состав относится к полужидкой системе.

Популярной является смазка для триммера «Штиль». Благодаря специальному составу и компонентам, значительно снижается износ и повышается устойчивость к коррозии. Основными свойствами смазки данной марки являются:

• устойчивость к окислению;
• высокая проникающая способность;
• устойчивость к высоким температурам;
• высокая адгезия.

Смазка «Штиль» подходит для кусторезов и триммеров, а также для всех трансмиссий с закрытым корпусом.

ХРАНЕНИЕ Продувочный насос Ignition switch…

• Изображение
• Текст

20

ХРАНЕНИЕ

Продувочный насос

Ignition switch=Включение зажигания Throttle trigger=Курок дросселя

Spark plug cap= Крышка свечи зажигания Spark plug=Свеча зажигания

Длительное хранение (более 30 дней)

Не оставляйте на длительное хранение (более 30 дней) без осуществления защитных процедур, включающих следующее:

1. Слейте полностью топливо из бака.

А. Потяните несколько раз ручку стартера для удаления топлива из карбюратора. В. Запустите двигатель и дайте ему поработать на холостом ходу до остановки.

2. Храните топливо в надлежащем резервуаре.

3. Переведите переключатель зажигания в положение «STOP». 4. Удалите накопленный жир, масло, грязь и мусор с устройства. 5. Осуществляйте необходимую периодическую смазку и обслуживание. 6. Закрепите все винты, болты и гайки. 7. Выньте свечу зажигания и залейте ½ чайной ложки свежего, чистого, масла для 2-

тактных двигателей в цилиндр через отверстия свечи зажигания.

А. Поместите чистую ткань на отверстие свечи зажигания В. Потяните ручку стартера 2-3 раза для распределения масла внутри двигателя. С. Осмотрите расположение поршня через отверстие свечи зажигания. Потяните медленно ручку стартера пока поршень не достигнет верха хода и оставьте его здесь.

8. Установите свечу зажигания (Не присоединяйте кабель зажигания). 9. После охлаждения и высушивания двигателя заверните его в пластиковый мешок или другой материал перед размещением на хранение. 10. Храните устройство в сухом, не запыленном месте, вне досягаемости детей и других неуполномоченных лиц.

Утилизация

•

Утилизация использованного масла должна осуществляться в соответствии с местными законами.

•

Пластиковые части, использованные при производстве устройства маркированы кодами, показывающими из какого материала они сделаны.

Код

Материал

Нейлон 6-Стекловолокно

Полипропилен-Стекловолокно

Полиэтилен

Утилизация пластиковых деталей должна осуществляться в соответствии с местными законами.

•

Пожалуйста, обратитесь к дилеру ECHO в случае, если Вы не знаете правил утилизации использованного масла и пластиковых частей.

GT-22GES

ПРЕДУПРЕЖДЕНИЕ

Не храните в закрытом виде. Накапливающиеся пары топлива могут вызвать пожар.

ПРИМЕЧАНИЕ

Сохраните Руководство пользователя для последующих обращений.

Комментарии

Выделить → Я нашёл инструкцию для своего бензоинструмента здесь! #manualza

Кликнуть →

Плохо, когда инструкция по ремонту ноутбука хранится в самом ноутбуке.

Мануалза!manualza.ru

Замена нейлоновой струны Пусковая кнопка катушки …

• Изображение
• Текст

13

Замена нейлоновой струны

Пусковая кнопка катушки = Tab knob of spool Крышка = Cover;Корпус = Housing

Катушка

1. Промежуточный сепаратор 2. Изогнутая часть 3. Выемка для струны 4. Направление наматывания

струны

5. Накручивайте крепко или

струна не будет держаться.

6. Накрутите крепко в

соответствующую выемку.

(1) Нажмите на «стопорную защелку» (в двух местах) и снимите крышку. Легче снимать одну за другой. (2) Снимите катушку (3) Когда нейлоновая струна в катушке почти использована, вытащите оставшуюся

струну из катушки и намотайте «новую струну» согласно указаниям пункта (4) и далее. Если струна в катушке «расплавлена или склеена», снимите, отслаивая, «расплавленную и склеенную» часть и намотайте новую, согласно описанному в пункте (4) и далее.

(4) Прикрутите струну на расстоянии 8 см от середины полной длины и

присоедините изогнутую часть к желобку промежуточного сепаратора.

(5) Накрутите струну крепко в выемку катушки, следуя указанию «направление

накручивания – правой рукой»

(6) Когда струна намотана до конца, проведите оба конца струны в соответствующий

желобок катушки для удерживания струны в натянутом состоянии, оставляя концы струны на 10 см над желобками.

(7) Совместите отверстия катушки с соответствующими выемками и установите

катушку в корпус.

(8) Вытащите струну из крышки.

(А) Вытащите струну из «соответствующего желобка крепления струны» и (В) протащите через «желобок соответствующего отверстия».

(9) Совместите крышку и корпус

(С) Совместите «отверстие, помеченное ‘срок эксплуатации’ с «желобком отверстия», и (D) прижмите защелки корпуса в соответствующее окно крышки до закрепления.

GT-22GES

ОПАСНОСТЬ

•

Перед заменой струны выключите двигатель и убедитесь, что режущая головка не вращается.

•

Убедитесь, что внешняя сторона защелок корпуса почти полностью достает до внешней стороны соответствующего окна крышки. Если они не закреплены и режущая головка повернется, крышка или внутренние детали могут отлететь и создать опасную ситуацию.

Не самый удачный вариант смазки. Мало чем отличается от низкобюджетной «графитки».

Ключом к долговременной работе любого механизма является правильно подобранное и качественное масло. На рынке есть много подобных продуктов, и цена не всегда является показателем качества.

Труднее выбрать узкое масло, потому что оно менее востребовано, а продавцы не любят забивать их складами.

После покупки триммера было приобретено 3-х скоростное трансмиссионное масло.

3-смазочная коробка передач

Пакет 100 гр. Про Босха было 250 руб. Для такого уровня масла это дорого, но покупать триммер подходящего производителя не было. Мне пришлось пойти на строительный рынок и с огромным усилием найти хотя бы немного масла для коробки передач триммера.

Смазка производится в Московской области.

На самом деле эта компания неплохо подходит для автокосметики, но я бы не стал покупать ее для смазывания оборудования.

READ Как Промыть Фильтр Бензокосы

В связи с тем, что триммер практически не смазывается, я решил рискнуть.

Кстати, это масло можно использовать для зубчатых сверл, то есть оно может работать как на высоких, так и на низких скоростях.

Цена все еще слишком высока. За 200-250 рублей вы можете купить качественное масло от известного производителя.

Давайте перейдем к списку и использовать.

Сняв защитный колпачок, мы видим хобот в форме конуса.

Открытие трубки (придется разрезать) Это негативно сказывается на бюджете бренда, поскольку без дополнительных инструментов мы не сможем открыть эту трубку. На более дорогих моделях трубка открывается с задней стороны крышки.

Кстати, каждая марка триммера ориентирована на собственные марки масел и смазок. Это сделано специально для продажи своей продукции. На самом деле можно брать смазки любой марки. Главное, чтобы они соответствовали допускам.

Он не ленился и нашел старое масло от известного бренда. Здесь, на мой взгляд, это лучший вариант для механизма. Другими словами, даже преимущество одного масла перед другим визуально видно.

В случае с 3Ton что-то внутри оказалось чем-то очень похожим на масло «ШРУС» с вкраплениями графита. Даже запах друг к другу. Конечно, я не проводил хим. Анализ, но с вероятностью 98% я могу сказать, что внутри трубы есть обычное масло для угловых соединений скорости.

По сравнению с обычной смазкой

В результате мы гарантируем, что переплачиваем еще больше, потому что «ШРУС» обычно стоит копейки.

Смазка удобна для прокачки благодаря конической форме сопла.

Процедура смазки проста. Залейте масло, поверните вал и долейте его. Если коробка передач снята, масло может попасть в заднюю часть. Это даже хорошо, поэтому мы выталкиваем кислородную пробку из коробки передач.

Упаковка коробки передач Также вал смазочной машины пропущен этой смазкой. Вода оптимальна для этой цели.

Первоначально было вырублено 12 акров земли. Масло в коробке передач не протекало и осталось практически на прежнем уровне. Единственная коробка передач шумная. Здесь я не могу точно сказать, является ли это рубероид из некачественных смазочных материалов, недостатки в производстве рубероида (новая оплетка).

По большому счету, это обычный «графит», и переплачивать за него нет смысла.

Я буду использовать его как временную опцию и скоро заменю на более приличную модель.

Если бы эта нефть была оценена в 80 рублей, то я мог бы посоветовать это, но за 250 не имеет смысла покупать обычное графитовое масло. Поэтому 3ton хорош в виде средств по уходу за автомобилем. Что касается смазок и масел, я предпочитаю что-то еще.

Относительно удобно загружать на коробку передач

• Обычная графитовая смазка
• Цена

Источник

Ответственный подход к техническому обслуживанию. Ключ к долгому сроку службы инструмента. Одним из требований в работе кустореза является своевременная смазка редуктора, а также чистка фильтров. Каждый пользователь такого агрегата знает, какой состав смазать коробкой передач. Сначала очистите в несколько этапов, затем удалите элемент из корпуса. Его очищают бензином и сушат. Место для фильтра подготовлено тщательно, очистив его от пыли и старого масла. Основным сигналом смазывания редуктора щетки является посторонний шум и быстрый нагрев оборудования. Это означает, что вам нужно смазывать деталь как можно скорее. Интервалы смазки указаны в инструкции к щетке. По мнению экспертов, передачу следует обслуживать каждые 15 часов.

Устройство бензокосы и распространенные неисправности

Проще всего отдать бензокосу в ремонт, выделив из семейного бюджета определенную сумму средств, оперативный и качественный ремонт своими руками не менее прост и удобен при желании разобраться в конструкции бензокосы и исправить все неполадки.

Массовое и штучное изготовление триммеров основывается на использовании общепринятой технологии, типичная схема конструкции состоит из определенных элементов и частей, их важно знать при осуществлении самостоятельных ремонтных работ:

• верхняя часть. Основа всей конструкции, где собраны все важные элементы, такие как стартер, карбюратор и двигатель бензокосы;
• средняя часть. Полая штанга, внутри нее находится трос, соединяющий двигатель и редуктор, который приводит в движение режущую леску. В этой части находятся крепления для распределения веса всей конструкции и пояс для фиксации триммера на поясе человека, использующего триммер по назначению;
• нижняя часть. В ней расположены редуктор и режущие элементы, которые скрыты под практичным кожухом, что защищает пользователя. Кожух обеспечивает повышенный уровень безопасности, предотвращая попадание в человека крупных фракций мусора, камешков и стекла во время работы с бензокосой.

Самыми распространенными и часто встречающимися, подлежащими самостоятельному исправлению поломками агрегата можно назвать следующие проблемы:

• неисправность двигателя, за счет которых бензокоса не заводится и не работает;
• усиленная вибрация штанги мотокосы, что усложняет ее целевое использование;
• увеличенный перегрев редуктора, его ускоренное нагревание в ходе эксплуатации;
• медленное и слабое функционирование режущей лески при недостаточных оборотах;
• засорение решетки стартера, вызывающее перегрев двигателя и его отказ от работы;
• быстрое и частое засорение карбюратора за счет применения некачественного топлива;
• засорение воздушного фильтра при несоблюдении мероприятий по уходу за устройством.

Все эти проблемы могут привести к тому, что прибор потеряет свою трудоспособность, прежде чем заказывать необходимые запчасти для безнокосы следует провести визуальный осмотр и диагностику прибора.

Особенного внимания требуют отдельные запчасти и агрегаты приспособления, для их проверки не придется обращаться к профессиональному мастеру, комплекс диагностических мероприятий поможет своими руками выявить следствие возникновения потери работоспособности.

Триммеры Эхо – модельный ряд и история бренда

История компании Echo берет свое начало с 1947 года. В те годы послевоенная Япония нуждалась в качественном и недорогом сельскохозяйственном оборудовании, что дало молодому бренду возможность быстро выйти на рынок и получить своих первых клиентов. Первым продуктом, который сошел с конвейера компании Echo, стал ранцевый опрыскиватель, разработанный по революционной на то время технологии, повышающей скорость и эффективность работы оборудования.

В 1960 японским брендом была выпущена первая заплечная мотокоса. Новая модель стала пользоваться высоким спросом и очень скоро на рынок вышла улучшенная модель с более высокой мощностью и меньшими габаритами.

С тех пор объемы производства техники марки Echo стремительно растут. Сегодня на рынке можно найти большое количество триммеров этого японского бренда. Каждая модель отличается от аналогов высоким рабочим ресурсом, надежностью и выносливостью. Низкие цены на технику Echo делают ее доступной для большинства желающих садоводов.

Как отремонтировать стартер на триммере

Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При этом решить проблему можно двумя способами: заменить сломавшуюся деталь либо поменять весь узел. Последний вариант обойдется дороже. Чтобы отремонтировать устройство своими руками в большинстве случаев понадобится из инструментов только отвертка с соответствующим наконечником. Ремонтные работы не займут много времени и не требуют наличия специальных знаний. Достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера на триммере, чтобы добиться нужного положительного результата.

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого напрямую зависит мощность двигателя.

В карбюраторную систему засасывается топливо насосом (его мембраной). Затем проходит через штуцер в карбюраторе. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игольчатому клапану движется в мембранную камеру.

• Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
• Система подачи топлива обязательно заужена диффузором для увеличения скорости потока.
• Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже низкий. Благодаря перепаду давления, топливо проникает через жиклер.
• Ускорение воздушного потока способствует переносу топлива (бензина) и его распылению. В итоге образуется воздушно-топливная смесь необходимой пропорции или плотности.
• Воздушно-топливная смесь проникает в цилиндр двигателя через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем шире открыта заслонка, тем больше расход топлива и мощность.

Проще говоря, регулировка карбюратора на бензокосе – создание оптимальной топливной смеси за счет корректной подачи воздуха.

Типичные поломки триммеров Echo

Согласно статистике Servy основными неисправностями*

при работе с триммерами Эхо являются:

1. Бензотриммер Echo не заводится, отсутствует искро-образование причины: неисправна свеча зажигания, неисправна катушка зажигания (магнето), повреждение деталей ручного стартера, засор топливной системы, износ цилиндро-поршневой группы;
2. Глохнет бензиновый триммер Эхо, возможные причины: засор топливной системы (отсутствует подача топлива), износ цилиндро-поршневой группы, разрегулирован карбюратор, засор воздушного фильтра;
3. Не вращается режущая насадка бензотриммера Эхо, основные причины: износ деталей сцепления (кулачки, пружины, чашка сцепления), износ приводного вала, неисправен редуктор.

Эти дефекты являются типичными у триммеров (бензокос) Echo: одни встречаются чаще, другие реже. И не редко они происходят из-за самых простых причин: ненадлежащей эксплуатация (не проводится техническое обслуживание), использование не качественной бензо-смеси (масло и бензин), многочасовая бесперебойная работа триммера, покос травяного покрытия не соответствующего техническим мощностям триммера. Однако все поломки при правильном и профессиональном подходе легко поддаются ремонту специалистами сервисного в Москве. Просто оставьте заявку на ремонт триммеров Echo на сайте или позвоните нам По телефону – наши специалисты сц «Серви» ответят на любые Ваши вопросы.

Профилактика проблем

Рано или поздно проблемы со стартером возникают на любом триммере – Stihl FS 55, «МТД 790» или другой марки. Отсрочить появление такой неисправности можно, но для этого нужно бережно обращаться с инструментом. В частности — не следует совершать чересчур резкие рывки, это приведет к обрыву шнура или к вылету пружины. Не рекомендуется подвергать бензокосу ударам или иным физическим воздействиям. Если корпус стартера разобьется, а шнур оборвется, его может намотать на маховик двигателя. Это приведет к сорванному шкиву и лопнувшей пружине.

Итак, обнаружив, что на бензокосе сломался стартерный механизм, не следует сразу спешить за помощью к специалистам. Зная, как устраняется неисправность и/или выполняется замена детали, ремонтные работы можно выполнить самостоятельно. Для этого не требуется никакого специфического инструмента. Сначала процедура может показаться сложной и утомительной, но многочисленные видео в сети Интернет, посвященные ремонту стартера, помогут решить проблему максимально быстро и просто.

Устройство и принцип работы стартера на триммере

Бензиновый двигатель – это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

• кожух защитный;
• рукоятка;
• ремень, предназначенный для удобства пользования устройством;
• стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

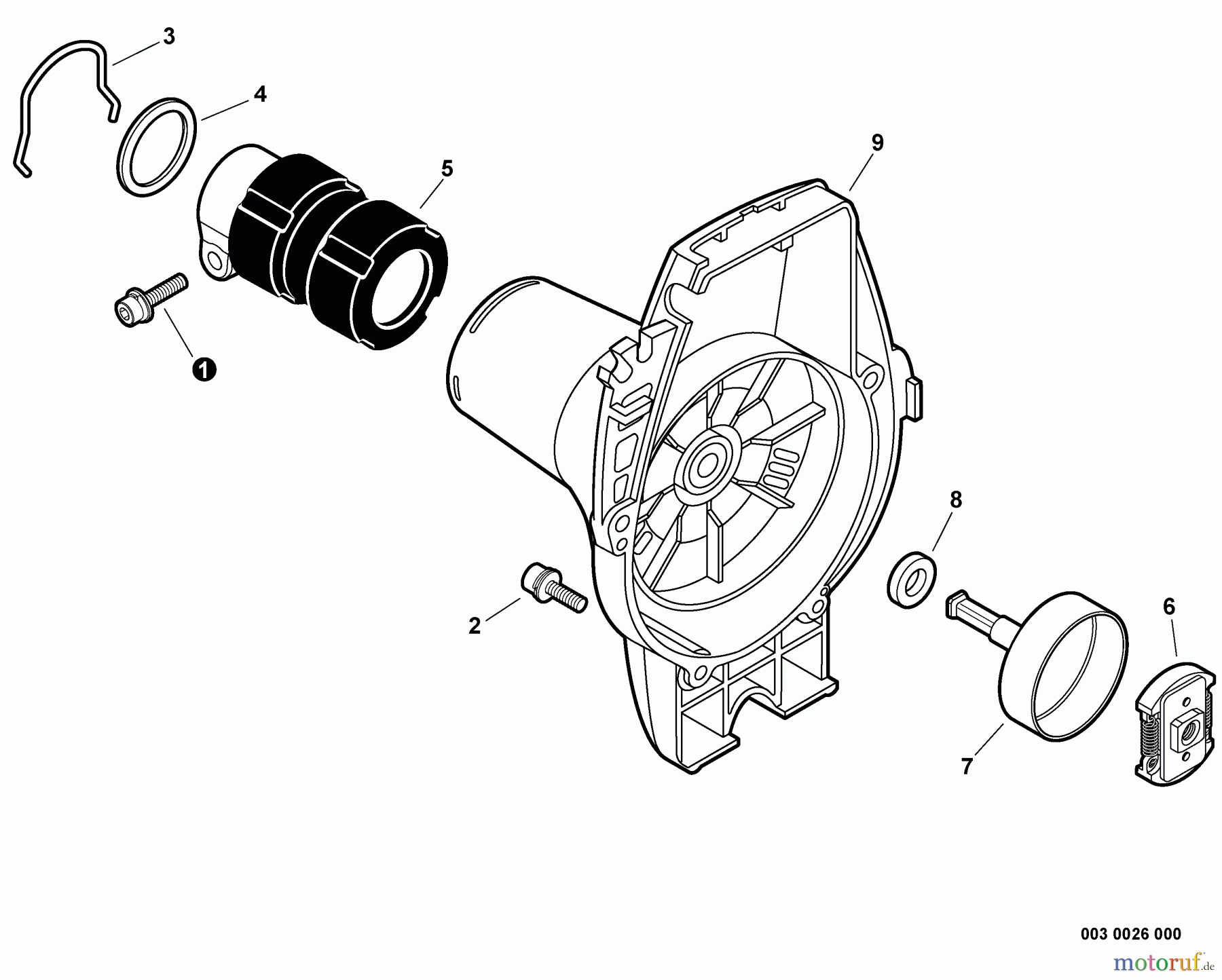

Все детали мотокосы представлены на фотографии далее.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

Порядок демонтажа

Демонтаж механизма состоит из нескольких операций. Их последовательность заключается в следующем:

1. Электродвигатель должен быть обесточен, а помещение проветрено от взрывоопасных паров.
2. На входном валу редуктора необходимо открутить крепежные болты. После этого отсоединитьмуфту, которая соединяет вал и электрический двигатель.
3. Снять крепежные болты с выходного вала и отсоединить его от машины.Муфты с валов снимаются с использованием съемника. Это специальное приспособление, разработанное для подобных операций. Он представляет гидравлический цилиндр. Его накачивание создается давление, которое выжимает муфту с вала. В комплект входит специальная шайба. Используя ее и пресс, можно снять шкивы, подшипники и втулки. Для этого необходимо упереть цилиндр с шайбой в центр вала и накачать его. Использоваться приспособление может для всех видов редукторов.
4. После снятия муфт и освобождения валов необходимо снять ослабить крепление. Для этого необходимо открутить крепежные болты на фундаменте. Иногда для того, чтобы болты не откручивались, их при начальном монтаже стопорят, применяя точечную сварку. Для выкручивания таких болтов используют рычаг, который усиливает крутящий момент. В случае, если снять гайку невозможно, ее просто необходимо срезать.
5. С демонтированного механизма необходимо снять крышку и слить отработанное масло.
6. В таком редукторе подшипники и сальники уже не нужны. Их необходимо снять.
7. После удаления подшипников снимаются валы и шестеренки механизма.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

• раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
• вынимают пружину и усики;
• снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
• определяют, почему механизм запуска сломался;
• если пружина разрушилась практически полностью, то ее заменяют;
• при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

• укладывают две шайбы, между которыми помещают пружинку;
• ставят на место чашку с усиками;
• закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Мотокоса Echo SRM-330ES – возможности и области применения

Эта бытовая бензокоса Эхо предназначена для интенсивной эксплуатации в небольших хозяйствах. Модель быстро и успешно справляется со скашиванием молодой дикой поросли, а также расчисткой диких кустарников. Небольшие габариты и удобная велосипедная рукоятка повышают маневренность триммера, что дает возможность использовать его для аккуратного подстригания декоративных клумб и аллей.

Бензокоса Echo SRM-330ES оснащена фирменным 1-цилиндровым ДВС, настроенным на длительную эксплуатацию под высокими нагрузками. За запуск мотора отвечает ручной стартер с системой облегченного пуска Easy-Start. Для охлаждения деталей двигателя в устройстве триммера предусмотрена доработанная система принудительной подачи воздушных масс.

В число основных характеристик мотокосы входит:

• мощность встроенного мотора – 1,2 л. с.;
• максимальная скорость работы двигателя – 10000 об/мин;
• вместительность штатного топливного бака – 840 мл;
• максимально допустимая ширина скашивания леской – 40 см;
• ширина срезания ножом – 25,5 см;
• рабочая масса – 7,3 кг.

Триммер Echo в этой комплектации выделяется скромным расходом топливной смеси. При эксплуатации под максимальными нагрузками этот параметр составляет 960 мл/ч.
