Токарный станок Р105 по металлу

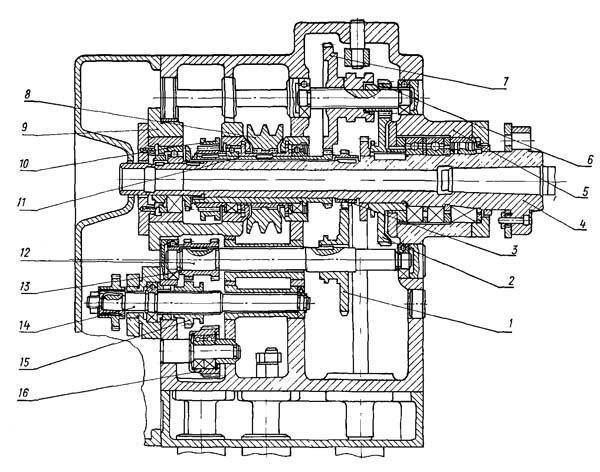

Шпиндельная бабка

В блоке бабки есть управляющий элемент. На втулке ставится шкив, она соосная по отношению к шпинделю. В одной стороны от шкива располагаются колеса перебора, с другой стороны, муфта, она обеспечивает включение шпинделя напрямую.

Сам шпиндель расположен в стакане, если требуется устанавливать новый шкив, стакан демонтируется. Подшипники качения (вид — прецизионный) обеспечивают шпиндель хорошими рабочими характеристиками.

Смазка бабки реализуется с помощью специального элемента. Корпус шпиндельного блока снабжен кнопками запуска силовой установки. Вектор резьбы меняется с использованием трензеля.

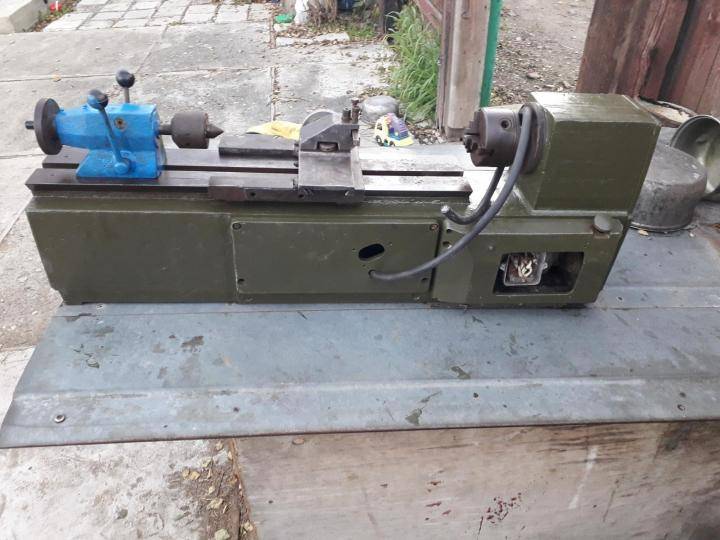

Устройство оборудования

Специфические задачи обработки якорей электрических машин заставили разработчиков превратить Р105 в токарно-фрезерный станок. Наряду с классическими узлами, он оснащен дополнительной фрезерной головкой, установленной на суппорте. Головка имеет регулировку по высоте. Фреза закрепляется непосредственно на вал электромотора, без применения каких-либо передач.

Конструкция станины цельнолитая, закрытого типа исполнения. Во внутреннем объеме устанавливаются электрооборудование и электродвигатель главного движения. В вертикальном приливе станины смонтирована ось крепления патрона. Вращающий момент с вала двигателя передается на шпиндель с помощью клиноременной передачи. Шкивы имеют два ручья разных диаметров, что обеспечивает две скорости вращения обрабатываемого изделия. Использование трехфазных двигателей требует наличия соответствующего электроснабжения мастерской.

В шпинделе предусмотрен конус Морзе №4, в который, в базовой комплектации устанавливается трехкулачковый патрон. Для поджима длинных заготовок, станок оснащается задней бабкой, пиноль которой расточена под конус Морзе №2.

Устройство токарного станка Р105

Суппорт перемещается по двум осям на стальных направляющих типа «ласточкин хвост». Привод продольной подачи использует пару рейка-шестерня, поперечной – винт-гайка. Обе подачи оснащены только маховичками ручного перемещения. Верхние салазки не заложены в конструктив оборудования. Длина продольных направляющих обеспечивает наибольший ход суппорта в 500 мм, что значительно превышает показатели моделей, аналогичного класса. При этом имеется ограничение движения в сторону шпинделя. Суппорт не доходит до патрона на расстояние примерно 50 мм, что обусловлено исходным назначением станка.

Измеряемая величина	Схема измерения	Предельное значение
Радиальное и торцевое биение шпинделя		А: 0,009 мм В: 0,01 мм
Радиальное биение присоединительной поверхности шпинделя		0,009 мм
Радиальное биение оправки, установленной во внутренний конус шпинделя		А: 0,015 мм В: 0,03 мм
Параллельность пиноли задней бабки		А: 0,025 / 50 мм В: 0,015 / 50 мм
Биение оправки, установленной в центрах шпинделя и задней бабки		А: 0,03 мм В: 0,03 мм
Параллельность шпинделя		А: 0,03 / 250 мм В: 0,03 / 250 мм
Параллельность перемещения верхней каретки суппорта оси шпинделя		0,04 / 75 мм
Радиальное биение токарного патрона		0,04 мм
Радиальное биение измерительной оправки. закрепленной в токарном патроне:

Видео настольный токарный станок р 105 характеристики аналог в Москве

Токарный станок по металлу Metal Master MML 1830V

Подготовка к работе настольного токарного станка Metal Master MML

Проверка твердости направляющих станины токарного станка Metal Master MML 1830V

Как пользоваться таблицей токарного станка Metal Master MML 1830V

Видео о компании Metal Master

Экскурсия по заводу Metal Master в Китае

Презентация компании Metal Master на выставке металлобработка

Презентация компании Metal Master на выставке мосбилд

Сюжет о компании Metal Master на телеканале Russia Today

• модернизация настольного токарного станка
• описание токарного станка по металлу
• токарный станок по металлу цена в екатеринбурге
• токарный станок по металлу корвет-402 энкор отзывы
• недорогой настольный токарный станок

Технические характеристики и стоимость товара могут отличаться. Уточняйте наличие, стоимость и характеристики на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ.

Краткая история серии

В 1957 году СВСЗ г. Самара (Средневолжский станкостроительный завод), основанный в 1876 году выпустил один из лучших универсальных токарно-винторезных станков, 1А616. Он стал достойной заменой своего предшественника — станка 1616, которому на тот момент было 8 лет (год выпуска — 1949).

На сегодняшний день агрегат снят с производства и заменен на более современные, но тем не менее используется на многих предприятиях, а также теми, кто решил заниматься токарной обработкой на дому.

Назначение и область применения токарно-винторезного станка по металлу

Станок предназначен для токарной работы над металлом и металлическими заготовками. Обработка представляет собой срезание всего лишнего слой за слоем до придания необходимой для использования формы, размера и других требуемых характеристик.

Для обработки в машине используются быстрорежущие, такие как Р18, Р6М5 и твердосплавные (ВК, ТК, ТТК) инструменты. Основные виды работ, которые можно проводить на токарном станке серии 1А616:

• точение наружных цилиндрических и конических поверхностей, торцов;
• обтачивание конических фасонных поверхностей;
• нарезание метрической, модульной, дюймовой и питчевых резьбы резцом;
• нарезание метрической, дюймовой резьбы метчиком и плашкой;
• накатывание сетчатых рифлений поверхности;
• прорезания канавок и отрезку;
• сверления, зенкерования и развертывание отверстий.

Возможность обработки деталей-тел вращения:

• валы;
• кольца;
• втулки;
• муфты;
• гайки;
• зубчатые колеса.

Обработка происходит посредством вращения заготовки относительно режущего инструмента

Основные разновидности и расшифровка модификаций

1А616 — базовая модель данной серии:

• 1 — токарный станок.
• А — усовершенствованный.
• 6 — тип токарного станка (токарно-винторезный).
• 16 -высота центров станка (165 мм в данном случае).

1А616К:

• 1 — токарный станок.
• А — усовершенствованный.
• 6 — тип токарного станка (токарно-винторезный).
• 16 -высота центров станка (165 мм в данном случае).
• К — конструкция станка модернизирована (здесь: добавлена автоматическая коробка скоростей).

1А616С:

• 1 — токарный станок.
• А — усовершенствованный.
• 6 — тип токарного станка (токарно-винторезный).
• 16 -высота центров станка (165 мм в данном случае).
• С — особо точный.

1А616П:

• 1 — токарный станок;
• А — усовершенствованный;
• 6 — тип токарного станка (токарно-винторезный);
• 16 — высота центров станка (165 мм в данном случае);
• п — повышенной точности.

1А616Ф3:

• 1 — токарный станок.
• А — усовершенствованный.
• 6 — тип токарного станка (токарно-винторезный).
• 16 — высота центров станка (165 мм в данном случае).
• Ф3 — с числовым программным управлением (ЧПУ).

Так как в различных местах установки машины могут использоваться различное напряжение, станки поделены на группы по этому признаку:

• 220V для работы дома.
• 380V для массового производства (заводы, фабрики и т.п), считается стандартным.
• 500V изготавливаются на заказ при необходимости.

Технические характеристики

Приведенные в техническом паспорте параметры помогают определить, то ли это устройство, которое необходимо вам для работы. Предлагаем рассмотреть приведенную информацию.

Основные параметры:

• Тип — токарно-винторезный, универсальный.
• Серия — 1А616.
• Точность — Н (нормальная).
• Высота центров — 165 мм.
• Расстояние между центрами — 710 мм.

Шпиндель

Вал для закрепления заготовки в зажимном патроне:

• Пределы скоростей (прямые и обратные вращения) 9–1800 оборотов в минуту (при необходимости можно заказать с быстротой от 11 до 2240 оборотов в минуту).
• Диаметр отверстия 35 мм.
• Внутренний конус Морзе N5.
• Действует торможение шпинделя и блокировка рукояток.

Суппорт и подачи

Суппорт (поддержка) — подвижный элемент, узел для закрепления режущих инструментов или заготовок:

• Резцедержатель — 4 резца.
• Державка резца (наибольшие размеры 20х25).
• От опорной поверхности до линии центров 25 мм.
• От оси центров до кромки резцедержателя 170 мм.
• Один передний суппорт с одной резцовой головкой.

Некоторые особенности станков

Агрегаты, описанные выше, характеризуются довольно высоким уровнем производительности. Если сравнивать их с самыми примитивными токарными установками, это объясняется рядом факторов.

• Применение быстрых устройств подачи и затвердевания обрабатываемых деталей.
• Комбинаторная работа револьверного и поперечного суппорта.
• Быстрое изменение приспособления, которое используется в работе.
• Применением новых державок, а также различных инструментов, которые отличаются комбинированным видом.

Чтобы обеспечить высокую производительность и правильное функционирование, нужно грамотно выполнить настройку. Под грамотной настройкой понимают выбор инструментов, которые используются в работе и их монтаж в державки, а также изготовление и установку продольного или поперечного упора. Регулировка упора будет осуществляться в осевом или радиальном направлении.

На многих револьверных станках частота, а также подача и вращение будет выбираться с помощью командоаппарата. Патронные агрегаты, которые были произведены в России или ещё в Советском Союзе могут работать с заготовками, величина сечения которых от 15 до 60 см. Прутковое оборудование характеризуется такими параметрами: расстояние, на которое может двигаться головка, максимально велико, сечение изделий небольшое.

Простые револьверные станки используются на многих отечественных предприятиях. В последние годы можно заметить тенденцию обмена их на наиболее усовершенствованное оборудование, в котором есть числовое программное управление. Станки с ЧПУ имеют множество преимуществ, отличаются высоким уровнем автоматизации и функционирования, а также хорошей точностью обработки.

Любительское оборудование

Обработка деталей на ТВС под любительские потребности невозможна, когда в вашем распоряжении 1-2 резца. Творческая работа непредсказуемо затянется, если придётся самостоятельно подыскивать ремни, шестерни или валы. Ремонтопригодность и комплектация – основные моменты, заслуживающие внимания пользователя токарного оборудования начального уровня.

1. Калибр СТМН-550/350 – от 41 000 руб.

Лёгкий и компактный станок начального класса позволяет выполнять весь спектр работ «взрослых» моделей. Сборка и настройка в соответствии с инструкцией гарантируют точность работы. Предварительная подготовка заготовки, съём стружки не более 0.2 мм за один проход, ТО через каждые 50 часов работы положительно сказывается на состоянии оборудования. Вплоть до того, что рабочий ресурс может превысить заявленные производителем 3 года. Личный «краш-тест» с увеличением нагрузки сверх рекомендованной, привел к отключению двигателя. Так электронная система защиты предотвращает чрезмерный износ пластиковых шестерёнок и выгорание обмоток электромотора.

Характеристики СТМН-550/350

Характеристика	Значение
Допустимый диаметр обрабатываемой заготовки над станиной, мм	180
Расстояние между центрами, мм	350
Диаметр сквозного отверстия шпинделя, мм	20
Частота оборотов, об/мин	0 — 2500
Вес, кг	40
Особенности базовой комплектации	Резиновые ножки; Пластиковые рукоятки; Набор шестигранников и раздвижной гаечный ключ; 3-х кулачковый патрон с прямыми и обратными кулачками; Конус Морзе №2; комплект шестерёнок для нарезания резьбы
Родина бренда/страна производитель	Россия/ Китай

На следующем видео автор рассказывает о впечатлениях работы на этом станке. Так же поделился о своих небольших доработках, которые сделал за время владения агрегатом:

2. Кратон MML-01 – от 52 169 руб.

Очередная вариация увлекательного конструктора на тему ТВС российско-китайского производства. Станок получил известность за счёт коллекции резцов, набора шестерёнок для настройки автоподачи суппорта и ремонтопригодности. По мере сборки оборудования необходимо удалять с деталей консервирующий состав. Соблюдайте рекомендованную периодичность нанесения смазки и периодически проверяйте положение деталей привода. До первого запуска под нагрузкой имеет смысл разобрать корпус передней бабки и надёжно затянуть винт крепления вилки, меняющей положение шестерёнок первичного вала. Эта простая операция убережёт вас от серьёзных последствий, вызванных попаданием выкрутившейся мелочёвки в жерла работающего механизма. Косяк этого ТВС — пластиковые шестерни, которые ломаются при неаккуратной эксплуатации.  Проблема решается заменой на чугунные.

Характеристики КРАТОН MML-01

Характеристика	Значение
Допустимый диаметр обрабатываемой заготовки над станиной, мм	180
Расстояние между центрами, мм	300
Диаметр сквозного отверстия шпинделя, мм	16
Частота оборотов, об/мин	50 — 2500
Вес, кг	38
Особенности базовой комплектации	Набор из 11 резцов; Набор ключей; 2 сменных шестерёнчатых вала; 9 шестерен для гитары станка; стандартные и обратные кулачки шпинделя; подсветка; защитные кожухи; маслёнка
Разработка/ производство	Россия/ Китай

Привожу видео — отзыв владельца этого аппарата после месяца эксплуатации. Автор поделился полезными мелкими доработками:

3. Корвет 402 – от 77 529 руб.

Несмотря на некоторое сходство тактико-технических характеристик, воронежский Энкор выделяется на фоне других лёгких ТВС, произведённых в КНР. О чем честно сообщается пользователю на первой странице инструкции. Среди прочих отличий я отмечу удлинённую базу и качественные комплектующие. Благодаря чему рекомендованная глубина съёма стружки составляет 0.2 мм, максимальная 0.3 мм. Ни у одного станка, из числа ближайших аналогов, нет такой возможности. Увеличенные габариты рабочей зоны и настоящие 0.75 кВт однофазного двигателя, в полной мере покрывают потребности домашнего мастера. Большой вес снижает вибрацию и увеличивает устойчивость настольного станка.

Характеристики Корвет 402

Характеристика	Значение
Допустимый диаметр обрабатываемой заготовки над станиной, мм	220
Расстояние между центрами, мм	500
Диаметр сквозного отверстия шпинделя, мм	20
Частота оборотов, об/мин	100, 250, 350, 500, 900, 1800
Вес, кг	105
Особенности базовой комплектации	Набор ключей и отвёрток; обратные кулачки; маслёнка; комплект из 7 шестерней для работы с резьбами
Разработка/ производство	Россия/ Китай

Вот обзор этого станка. Приводятся ТТХ агрегата, продемонстрирован его функционал:

https://youtube.com/watch?v=7Ltp3drNlyg
