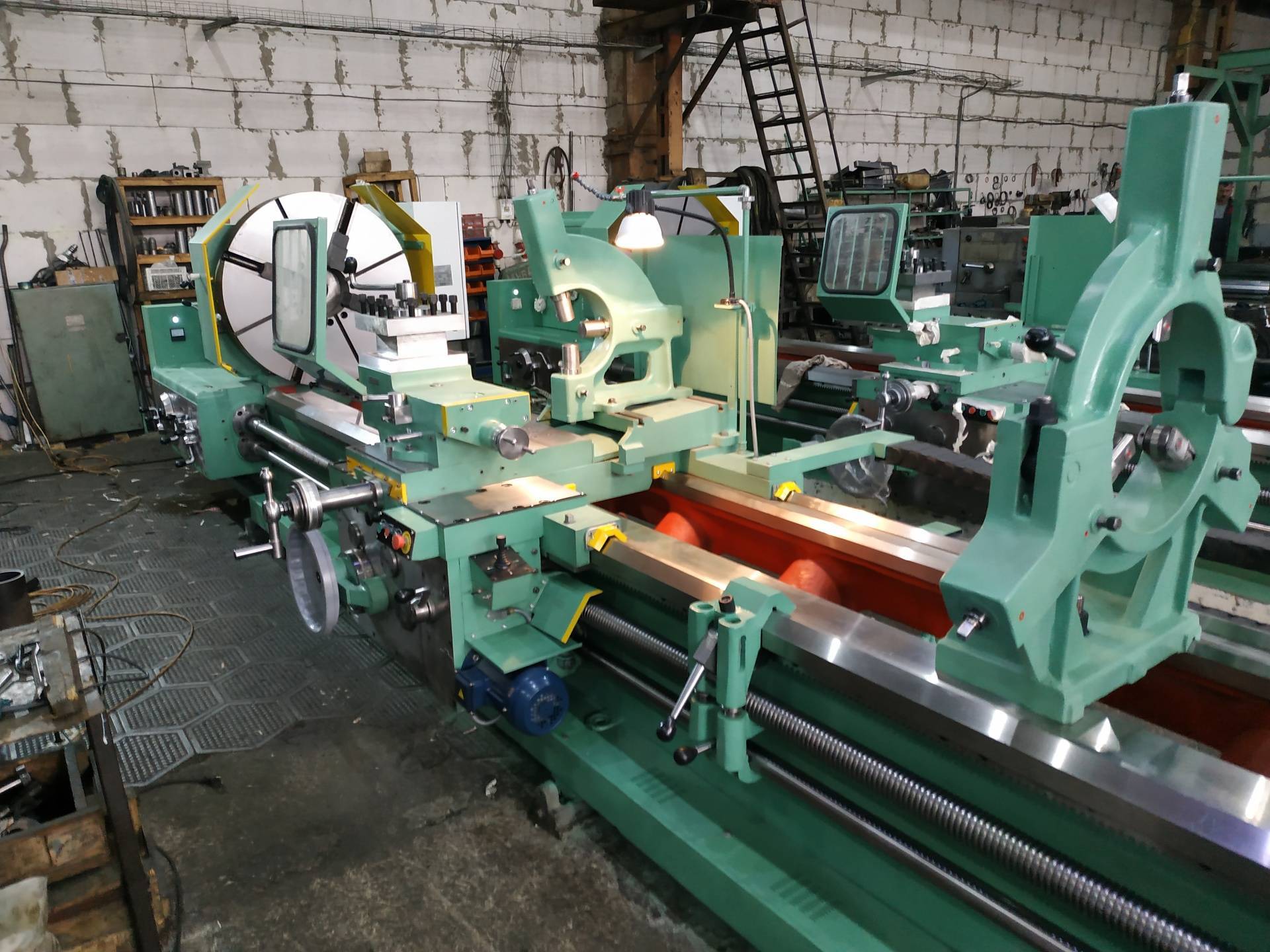

Токарно-винторезный станок 1Н65

Технические характеристики токарного станка 1Н65

Наименование параметра	ДИП-500(1д65)	165	1м65	1н65
Основные параметры
Класс точности по ГОСТ 8-82	Н	Н	Н, П	Н, П
Наибольший диаметр обрабатываемой заготовки над станиной, мм	1000	1000	1000	1000
Наибольший диаметр обрабатываемой заготовки над суппортом, мм	620	600	600	650
Наибольшая длина заготовки (РМЦ), мм	5000	2800, 5000	3000, 5000, 8000	1000, 3000, 5000
Высота устанавливаемого резца, мм		45 х 45		50
Наибольшая масса заготовки в центрах, кг		5000	5000	5000
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	100	85	85	128
Наибольший диаметр зажимаемого прутка, мм		80	80	120
Наибольший крутящий момент на шпинделе, кН/м				9,5
Число ступеней частот прямого вращения шпинделя	12	24	24	24
Частота прямого вращения шпинделя, об/мин	4,25..192	5…500	5…500	5…500
Размер внутреннего конуса в шпинделе	КМ 6	100, 1:20	100, 1:20	100, 1:20
Конец шпинделя по ГОСТ 12595-72		1-15М	1-15М	2-15М
Диаметр стандартного патрона, мм				1000
Торможение шпинделя	есть	есть	есть	есть
Подачи
Наибольшее продольное перемещение суппорта РМЦ=3000, мм		2520	2710	700, 2700, 4500
Наибольшее поперечное перемещение суппорта, мм		600	600	600
Цена деления лимба при продольном перемещении, мм	нет	0,1	0,1	0,1
Цена деления лимба при поперечном перемещении, мм	0,05	0,05	0,05	0,05
Наибольшее продольное перемещение на оборот лимба, мм	10	50	50	50
Наибольшее поперечное перемещение на оборот лимба, мм	12	6	6	6
Число ступеней продольных подач		32	32	40
Пределы продольных подач, мм/об	0,225..3,15	0,20..3,05	0,20..3,05	0,05..3,05
Пределы поперечных подач, мм/об	0,114..1,6	0,07..1,04	0,07..1,04	0,017..1,04
Наибольшее продольное усилие резания Pz, кН		12	12	41
Наибольшее поперечное усилие резания Pх, кН		780	780
Скорость быстрых перемещений суппорта, продольных, м/мин	нет	2,16	3	3
Скорость быстрых перемещений суппорта, поперечных, м/мин	нет	0,735	1	1
Количество нарезаемых резьб метрических	22			44
Пределы шагов нарезаемых резьб метрических, мм	1..14	1…120	1…120	1…120
Количество нарезаемых резьб дюймовых	36			31
Пределы шагов нарезаемых резьб дюймовых, ниток на дюйм	2..28	28…¼	28…¼	28…¼
Количество нарезаемых резьб модульных	13			37
Пределы шагов нарезаемых резьб модульных, модуль	0,25..3,5	0,5…30	1…120	0,5…30
Количество нарезаемых резьб питчевых	нет	нет	нет	нет
Выключающие упоры продольные	нет	нет
Выключающие упоры поперечные	нет	нет
Резцовые салазки (верхний суппорт)
Наибольшее перемещение резцовых салазок, мм		240	240	240
Цена деления лимба перемещения резцовых салазок, мм	0,05	0,05	0,05	0,05
Число ступеней подач				40
Пределы продольных подач, мм/об				0,017..1,04
Скорость быстрых перемещений, мм/мин				1
Наибольший угол поворота, град				±90°
Цена одного деления угла поворота, град				1°
Задняя бабка
Центр в шпинделе по ГОСТ 13214-79	Морзе 6	Морзе 5	Морзе 5
Наибольшее перемещение пиноли, мм		300	300	300
Наибольшее перемещение пиноли с установленным инструментом, мм			280
Диаметр пиноли, мм	120
Наибольшее перемещение бабки в поперечном направлении, мм	±30			±15
Электрооборудование
Количество электродвигателей на станке	1	3	4	3
Электродвигатель главного привода, кВт	17	22	22	22
Электродвигатель быстрого хода суппорта, кВт	нет	1,5	1,5	1,5
Привод насоса смазки	Встроен		С12-54
Насос охлаждения (помпа)		ПА-22	ПА-22	0,12
Суммарная мощность всех электродвигателей, кВт				23,62
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=2800,3000, мм	8000 х 1700 х 1620	5825 х 2100 х 1760	6140 х 2200 х 1760	4100..8180 х 2200 х 1770
Масса станка РМЦ=3000, кг	11500	12500	12800	9850..15750

Список литературы

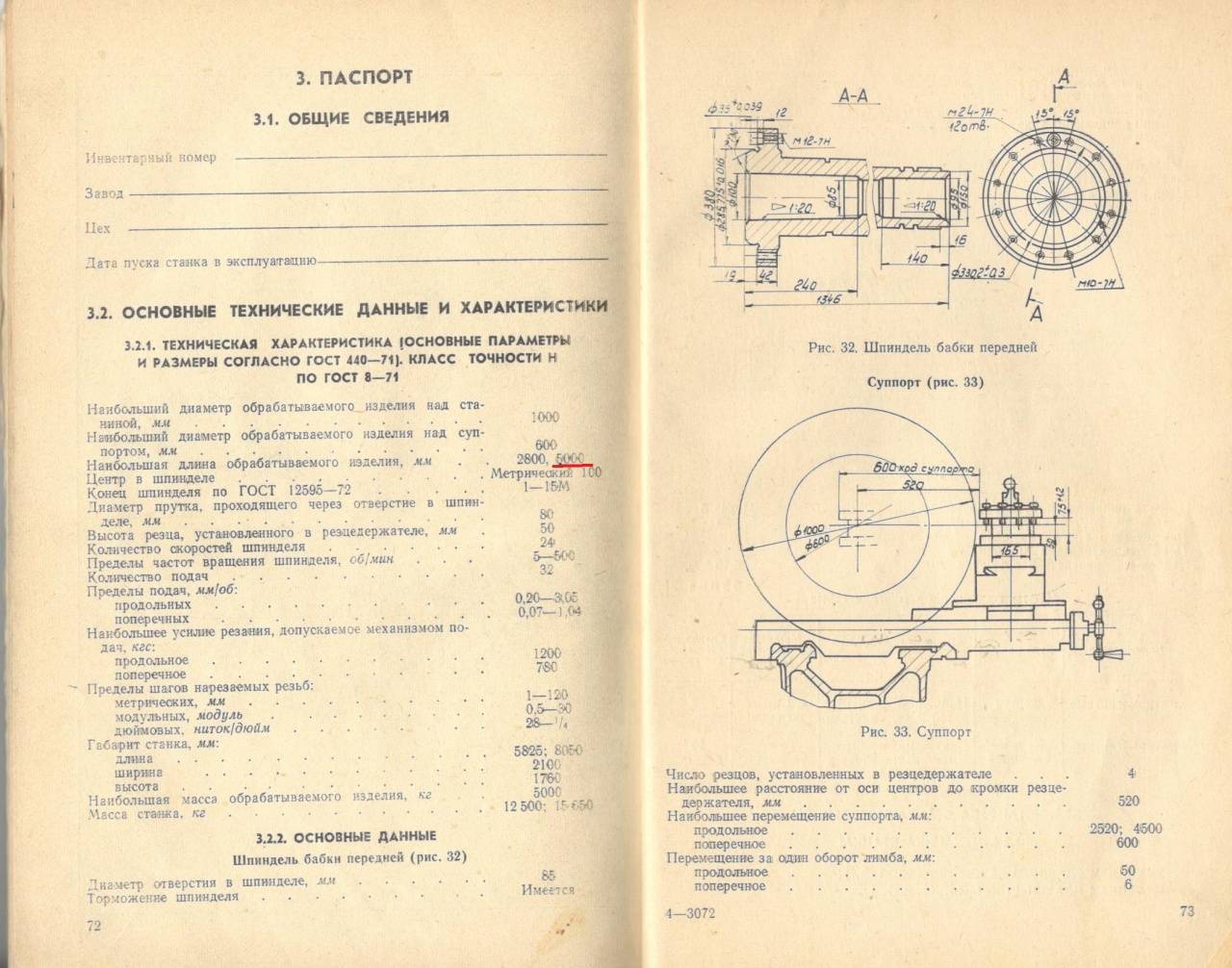

Станок токарно-винторезный 1Н65. Руководство по эксплуатации 1Н65.00.000 РЭ, 1991 Станок токарно-винторезный 1Н65-6, 1Н65-8. Руководство по эксплуатации электрооборудования 1Н65-6.00.000 РЭ1, 2003 Станок токарно-винторезный 1Н65_5, 1Н65-6, 1Н65-8. Руководство по эксплуатации электрооборудования 1Н65-6.00.000 РЭ1, 1995

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Главная   О компании   Новости   Статьи   Прайс-лист   Контакты   Справочная информация   Скачать паспорт   Интересное видео   Деревообрабатывающие станки   КПО   Производители

Кинематическая схема токарно-винторезного станка 1К62

Кинематическая схема токарно-винторезного станка 1к62

Условные обозначения

Мф6 — обгонная муфта для выключения цепи подач от электродвигателя М2 при быстром перемещении суппорта;

Мф7 — предохранительная муфта, пробуксовывающая при перегрузке механизма подач;

Мф8, Мф9 — муфты для включения подачи суппорта влево или вправо;

z — число зубьев ступенчатого конуса (блок Б10, z = 26, 28, 32, 36, 40, 44, 48), с накидной шестерней z=36;

u₂ — передаточные отношения передачи от вала XII валу XIV, которая переключается блоками Б11 и Б12;

Б1..Б — блоки зубчатых колес;

a/b·c/d — сменные зубчатые колеса гитары (приклона);

Р — шаг резьбы в мм.

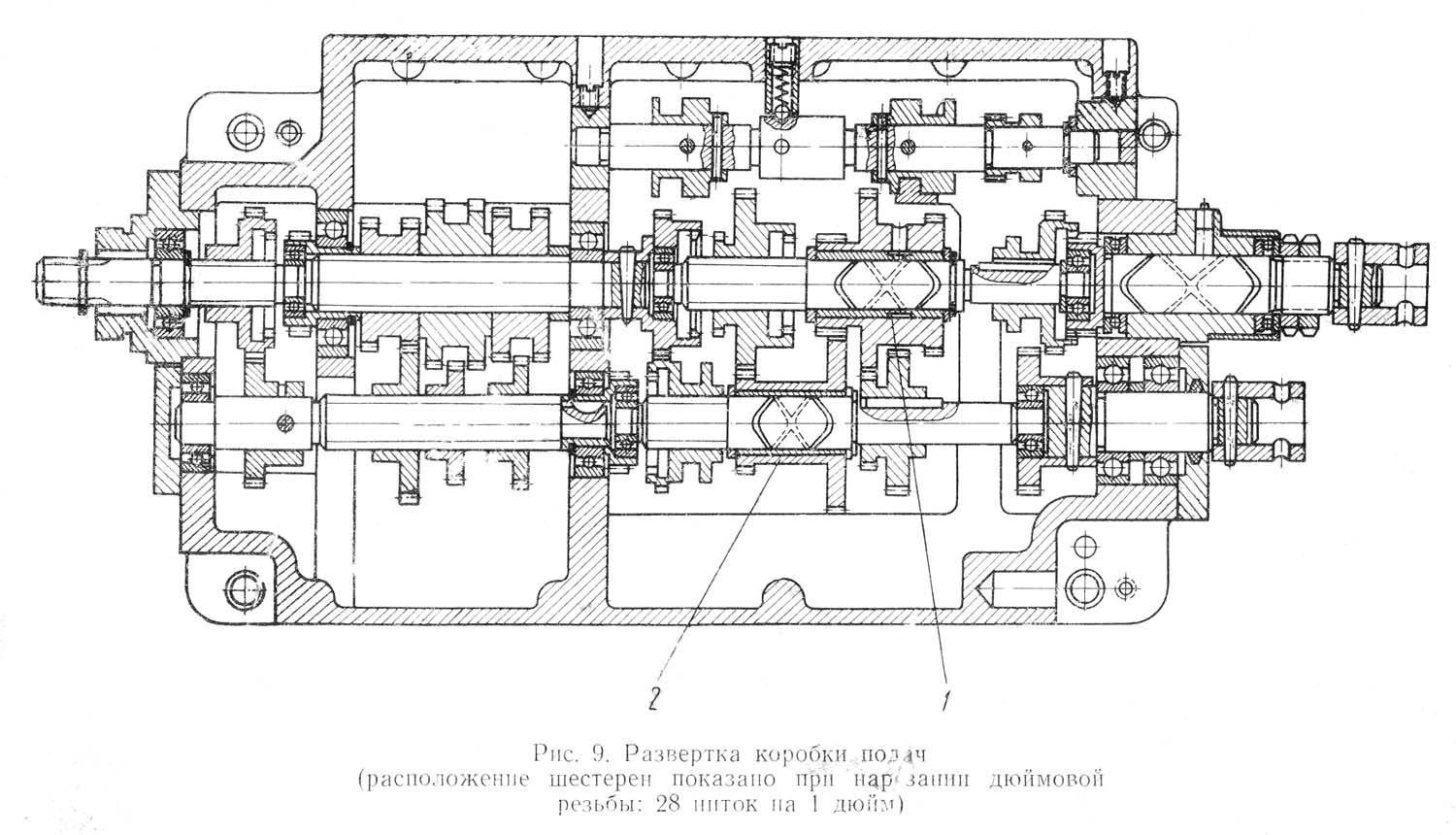

Винторезная кинематическая цепь токарно-винторезного станка 1к62

При нарезании всех видов резьб на станке продольное перемещение суппорта осуществляется уже ходовым винтом XV. Для этого включается муфта Мф5, а шестерня z=10 выводится из зацепления с зубчатой рейкой. Подача суппорта производится при включении гайки ходового винта XV.

Нарезание метрических резьб

Настройка механизма подач для нарезания этой резьбы производится путем установки блоков гитары Б8 и Б9 так, чтобы передача осуществлялась через колеса с передаточным отношением u_VIII-IX = (42/95)·(95/50) включением муфт Мф2, Мф3 и Мф5. Блок Б10 становится в этом случае ведущим.

Уравнение баланса винторезной цепи запишется так:

Подставляя семь значений z (26, 28, 32, 36, 40, 44, 48) и четыре значения u₂ (1/8; 1/4; 1/2; 1), можно получить 28 значений шагов резьбы в пределах от Р = 26/4 · 1/8 = 0,8125 до P₂₈ = 48/4 = 12 мм. Из 28 только 19 значений шагов совпадают с применяемыми метрическими резьбами.

Нарезание модульных резьб

Настройка механизма подач для нарезания модульных резьб производится так же, как для нарезания метрических, только блоки гитары Б8 и Б9 устанавливаются так, чтобы передача осуществлялась через колеса с передаточным отношением u’_VIII-IX = (64/95) · (95/97), при этом получаемый шаг резьбы изменяется в число раз, равное (64/95 · 95/97) : (42/95 · 95/50) = 64/97 · 50/42 = 3200 / 4074 = 0,78552. Поэтому получаемый шаг модульной резьбы P’ = 0,78552 · zu₂/4, а модуль m = P/ /π = 0,78552 / 3,14 · zu₂/4 = 1/4 · zu₂/4.

Нарезание дюймовых резьб

Настройка механизма подач для нарезания этих резьб производится так же, как и на метрические, но при этом включается только муфта Мф5, а все остальные выключаются. В результате этого блок Б10 зубчатых колес становится ведомым.

Уравнение баланса кинематической цепи в этом случае запишется так:

Дюймовые резьбы характеризуются не шагом, а числом ниток К на один дюйм длины резьбы. Число ниток находят из формулы:

Подставляя в формулу семь значений z и четыре значения u₂, получают 28 различных значений К, из которых 20 стандартных значений.

Нарезание питчевых резьб

При нарезании питчевых резьб пользуются такой же кинематической цепью, как и при нарезании дюймовых резьб, только на гитару вместо колес 42/95 · 95/50 устанавливают сменные зубчатые колеса 64/95 · 95/97. При этом полученный шаг резьбы изменяется в 0,78552 раза и равен Р = 0,78552 · 16 · 25,4 (u₂/z), а К = z/0,78552 · 16.

Известно, что между питчем Dp и числом ниток К на один дюйм существует соотношение Dр = Кπ. Поэтому Dp = Кπ = πz / 0,78552 · 16u₂ = 4z/16u₂ = z/4u₂.

Нарезание резьбы с увеличенным шагом

Все кинематические цепи, написанные ранее, относились к резьбам с нормальным шагом.

Для получения увеличенного шага резьбы шестерня z=46 блока Б6 вводится в зацепление с шестерней z=45 вала III. В этом случае передача от вала VI на вал VII осуществляется через валы V, IV и III со следующими передаточными отношениями:

а) при частоте вращения шпинделя в диапазоне n = 12,5..40 об/мин (u перебора = 1/16)

б) при частоте вращения шпинделя в диапазоне n = 50..160 об/мин (u перебора = 1/4)

В результате получаемый шаг метрических и модульных резьб увеличивается в 8 или 32 раза, а число ниток на один дюйм и питч уменьшается в то же число раз.

При нарезании резьб с увеличенным шагом более высокой частотой вращения шпинделя чем 160 об/мин не пользуются.

Нарезание точных резьб

При нарезании этих резьб включаются муфты Мф2, Мф4, Мф5. В этом случае передача осуществляется от шпинделя через сменные шестерни гитары u_VIII-IX = a/b·c/d на вал IX и далее напрямую на ходовой винт XV.

Уравнение баланса винторезной кинематической цепи в этом случае запишется так:

Из уравнения получаем формулы для подбора чисел зубьев сменных колес гитары:

для метрической резьбы: a/b·c/d = P/12;

для модульной резьбы Р=πт получаем a/b·c/d = πт/12 = 11m/42;

для дюймовой резьбы P=25,4 /К получаем a/b·c/d = 25,4/12К = 127/60К;

для питчевой резьбы P=25,4π /Dp получаем a/b·c/d = 25,4π/12Dp = 127·11 / 30·7Dp.

Комплект сменных зубчатых колес, нужных для нарезания точных резьб, поставляется к станку 1К62 по особому заказу.

Электрические характеристики

Паспорт станка устанавливает максимальные обороты шпинделя 500 мин-1. Продольное перемещение может происходить с максимальной скоростью 3000 мм/мин, поперечное движение осей не превышает 1000. Мощность шпиндельного двигателя = 22 кВт. Усилие реза влияет на скорость обработки = 41 кН. Шпиндельный узел имеет возможность торможения. Главный двигатель питается от сети переменного тока при трехфазном подключении от сети 380В частотой 50 Гц. Всего приводов 3: основной, поперечной и продольной осей. Описание характеристик станка включает мощности двигателей:

1. Шпиндельного узла — 22 кВт.
2. Продольной оси и поперечного движения инструмента — 1,5 кВт.

Частоты вращения главного и вспомогательных двигателей равны соответственно: 1470 и 1415 мин-1.

Размеры и вес станка 1Н65

От максимально возможного размера заготовки зависит и вес самого станка:

1. 1Н65 и 1Н65Г = 12,8 т.
2. 1Н65Ф1 и 1Н65ГФ1 = 12,85 т.
3. 1Н65-5 = 15,75 т.
4. 1Н65Ф1-5 = 15,8 т.
5. Н65-0 = 9,85 т.
6. 1Н65Ф1-0 = 9,9 т.

Паспорт определяет одинаковую ширину станины для всех модификаций 1Н65 = 2,2 м. Общая высота варьируется от 1700 до 1770 мм. Учитывается конец шпинделя передней бабки длина = от 2 до 15 м. Паспорт станка 1Н65 устанавливает несколько дополнительных размеров, влияющих на выбор диаметра и длинны заготовки:

• Параметры патрона. Наружный диаметр = 1 м, масса = 421 кг. Пруток может быть не больше отверстия в шпинделе =128 мм. При внутреннем зажиме кулачков требуется отверстие заготовки не менее 210 мм. Наибольший диаметр заготовки при фиксировании в наружных кулачках не более 870 мм.
• Пиноль станка 1Н65 перемещается на расстояние не более 300 мм.
• Высота устанавливаемого резца = 50 мм.

Перед выбором оборудования составляется таблица: скоростей станка 1Н65, мощностей двигателей, габаритных размеров и других параметров.  Это помогает сравнить плюсы и минусы станков определенных версий.

Токарные станки серии ДИП

Серия токарно-винторезных станков ДИП производилась на Рязанском станкостроительном заводе начиная с 1956 года. Данная линейка состоит и множества модификаций оборудования ДИП-200, 300 и 500, о которых мы поговорив в данной статье.

В материале будут рассмотрены конструктивные особенности и технические характеристики оборудования, его функциональные возможности, преимущества и недостатки, а также представлены соответствующие схемы и чертежи.

1 Станки ДИП — назначение и сфера применения

Токарный станок ДИП является одним из наиболее распространенных моделей токарно-винторезного оборудования на территории бывшего СССР. Данный агрегат имеет достаточно крупные габариты и вес, он спроектирован для работы с металлическими деталями средних и больших размеров в условиях индивидуальной эксплуатации и мелкосерийного производства.

Станок ДИП 300, являющийся самой востребованной моделью серии, а также его аналоги, способны выполнять следующие технические операции:

• точение (наружное и внутреннее), в том числе обработка конусов;
• сверление;
• растачивание;
• нарезание резьбы (метрического, дюймового и модульного типа).

За счет удачной конструкции станины и шпинделя, а также отличных как для своего класса технических характеристик, токарный станок ДИП позволяет эффективно обрабатывать детали как из черного, так и из цветного металла. Станки комплектуются резцами из быстрорежущей либо твердосплавной стали.

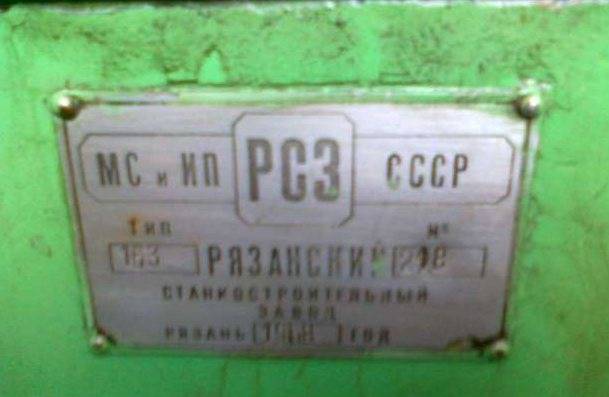

Плашка производителя на корпусе станка

Простая и надежная конфигурация суппорта является одним из главных достоинств данной серии. Во всех агрегатах предусмотрена возможность механического перемещения верхней части суппорта, которое позволяет обрабатывать и точить конуса большой длины. Сам суппорт может перемещаться в двух направлениях — продольном и поперечном, его автоматическая подача обеспечивается подключением к отдельному электродвигателю.

1.1 Станок ДИП-200 в процессе работы (видео)

2 Модельный ряд станков серии ДИП

Линейка токарного металлообрабатывающего оборудования ДИП состоит из 4-ех моделей станков:

• ДИП 200;
• ДИП 300;
• ДИП 500;

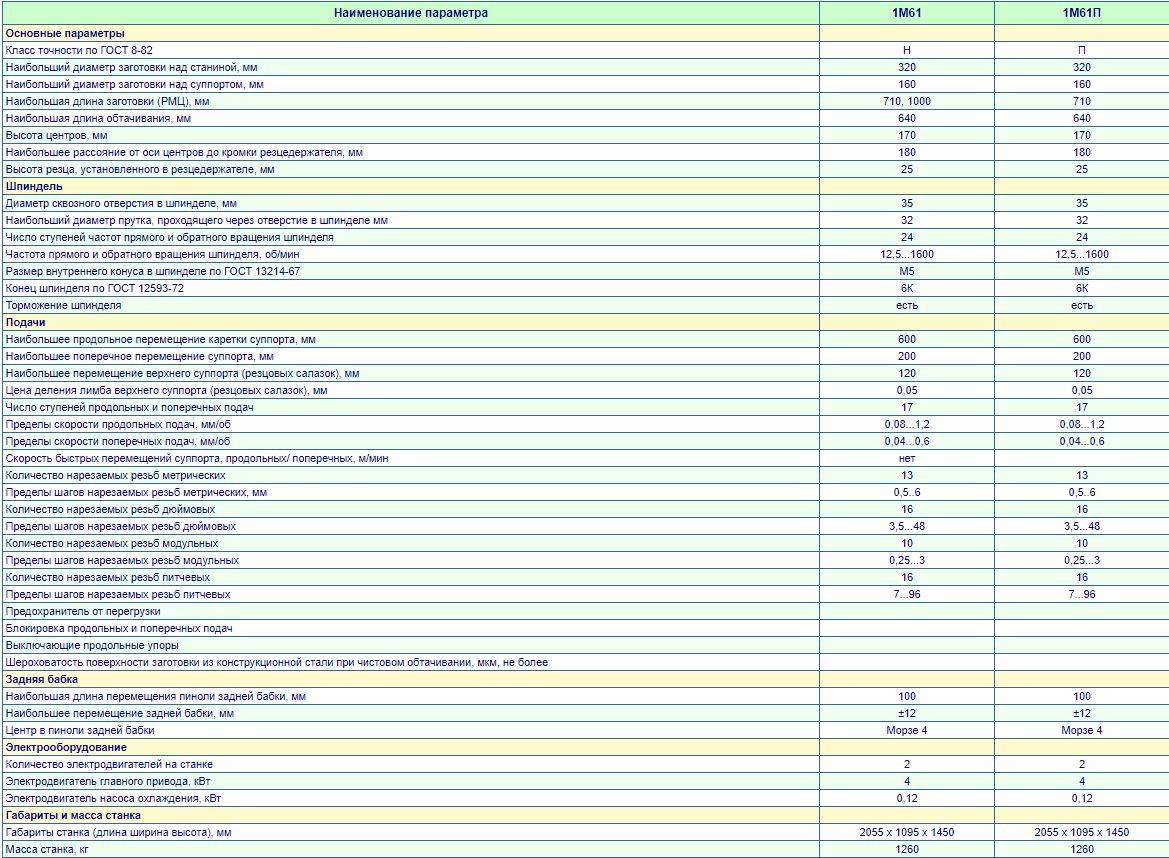

• 1м61 (универсальный).

Рассмотрим каждую из представленных разновидностей подробнее.

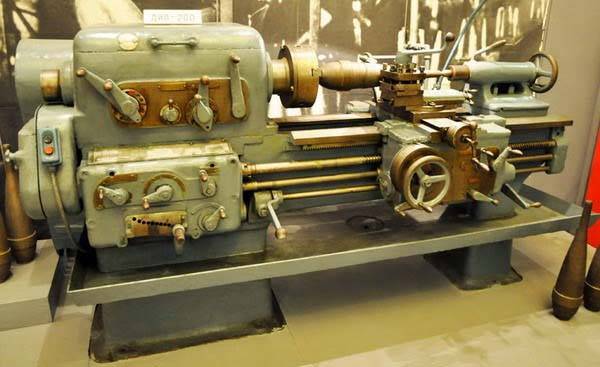

2.1 ДИП-200

Из всех модификаций токарных агрегатов станок ДИП 200 отличается наиболее компактными размерами. Данное устройство обладает оптимальным сочетанием жесткой станины и мощности двигателя, что обеспечивает минимальный уровень вибрации при работе и, как следствие, возможность высокоточной получистовой и чистовой обработки заготовок из металла, чугуна либо цветных сплавов.

Технические характеристики ДИП 200:

• высота центров — 20 см, расстояние между центрами — 75, 100 и 150 см;
• частота вращения шпинделя — 16-20 об/мин;
• количество скоростей — 18 шт;
• ход продольной подачи суппорта — от 0.12 до 2.15 мм/об, поперечной — от 0.03 до 0.55 об/мин;
• мощность двигателя — 3700 Вт.

В плане эксплуатационных характеристик — частоты оборотов, диапазону подач и мощности привода ДИП 200 существенно проигрывал большинству токарных станков того времени, что обуславливает достаточно быстрый выход данной модели из обихода. Среди критических недостатков также можно выделить отсутствие системы подачи охлаждающей жидкости и механизма ускоренного перемещения суппорта.

2.2 ДИП-300

В отличие от 200-ой модели, станок ДИП 300 можно встретить на заводах либо в металлообрабатывающих цехах и по сей день. Причиной тому является надежность и выносливость конструкции, а также неплохие технические характеристики, позволяющие выполнять высокоскоростное растачивание, сверление, нарезку резьбы и точение.

Станок ДИП 300 относится к группе крупногабаритного токарного оборудования, его вес составляет 4.3 тонны, а размеры рабочих поверхностей позволяют обрабатывать заготовки диаметром до 900 мм и массой в 2 т. В данной модели присутствует второй электродвигатель, отвечающий за продольно-поперечное перемещение суппорта. Мощность основного привода составляет 13000 Вт, частота оборотов 18-1800 в минуту.

Характерными особенностями станка ДИП 300 являются:

• увеличенная скорость вращения шпинделя на реверсном ходу (в 1.3 раза, по отношению к обычной), что обеспечивает возможность ускоренной нарезки резьбы;
• наличие 2-ух призменных направляющих на станине, повышающих пространственную жесткость конструкции;
• комплектация коробки передач электромагнитными муфтами, позволяющими изменять частоту оборотов шпинделя без выключения привода;
• повышенная безопасность работы благодаря наличию ограждения патрона и системе электрической блокировки шпинделя.

Конструкция токарно-винторезного станка

На станине неподвижно закреплены:

• передняя бабка;
• коробка подач;
• гитара;
• электродвигатели.

По направляющим перемещается суппорт с резцедержателем и фартуком. Справа стоит задняя бабка.

Передняя бабка

Передняя бабка – самый сложный и массивный узел токарного станка 1П611. Она расположена на станине слева, выше линии направляющих.

В нее вмонтировано несколько узлов:

• шпиндель с подшипниками;
• привод подачи;
• переборные шестерни;
• механизм управления.

Упорные и радиальные подшипники принимают на себя нагрузки на шпиндель и делают вращение равномерным. Снаружи передней бабки, в рабочей зоне, на шпиндель крепится патрон с кулачками для фиксации детали.

Гитара

Без гитары станок может работать, но резьбы нарезать не получится. Набором шестерен с определенным количеством зубьев, регулируется шаг – перемещение резца за определенный размер за один оборот шпинделя – детали.

Приклон гитары поворачивается, изменяя межцентровое расстояние между шестернями. Это обеспечивает качественное зубчатое зацепление колес с разным количеством зубьев. В рабочем положении конец приклона зажимается болтом.

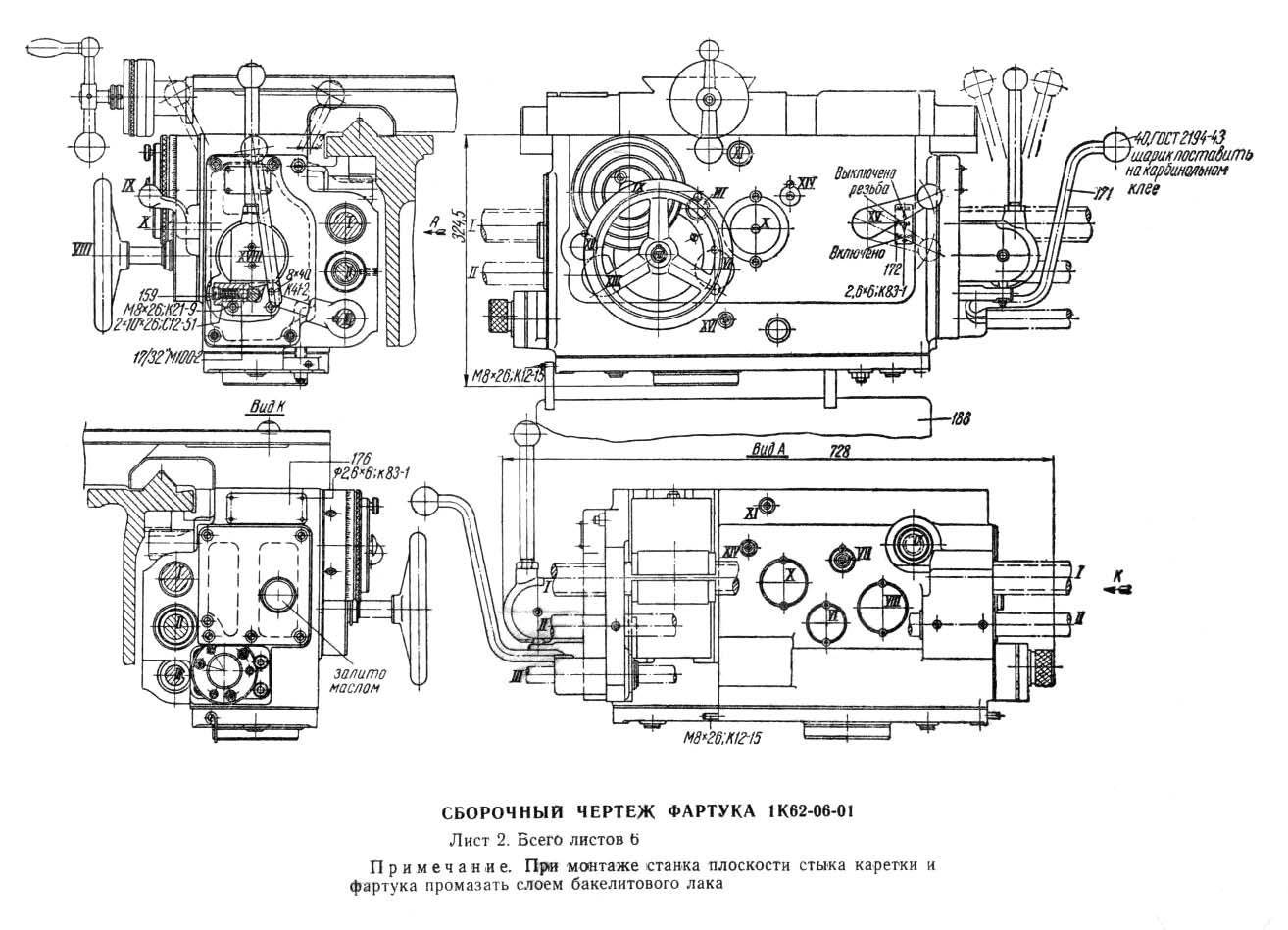

Суппорт

Подвижный узел суппорт перемещает режущий инструмент по направляющим вдоль станка. На нем установлены:

• фартук с механизмом управления подачи;
• салазки с резцедержателем.

Через фартук проходят ходовой винт и вал. Внутри стоят зубчатые муфты. Перемещение режущего инструмента перпендикулярно оси станка осуществляется движением, резцедержателя по поперечным направляющим в верхней части салазок.

Задняя бабка

Стоящая справа на направляющих задняя бабка используется для выполнения операций:

• фиксации в центрах длинных деталей;
• сверловки;
• зенкерования;
• нарезки внутренней резьбы метчиком.

Горизонтальное смещение пиноли с центром, позволяет точить конусные валы с малым углом. Корпус перемещается 2 винтами, расположенными у основания узла.

Задняя бабка стоит на направляющих станины и перемещается по ним. Фиксируется прижимными планками, расположенными снизу. Пиноль с инструментом приводится в движение ручкой, выступающей справа из корпуса. Рычаг в верхней части впереди корпуса зажимает пиноль в рабочем положении.

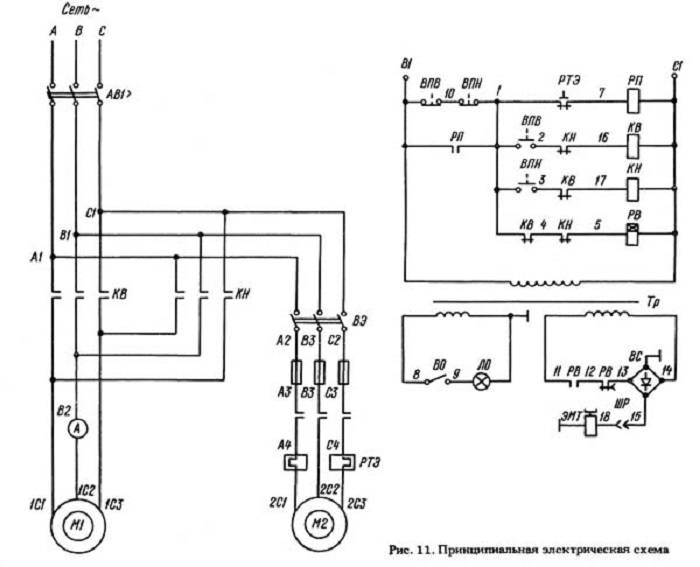

Электрооборудование

Устройство электрической схемы станка 1П611 позволяет приводу, системе охлаждения и освещения включаться и работать независимо.

Электродвигатель привода

Приводной асинхронный электродвигатель имеет мощность 1,7 кВт, скорость вращения 3000 об/мин. Он установлен внизу, внутри левой стойки станины и через клиноременную передачу передает вращение на вал привода.

Электронасос охлаждения

Электронасос СОЖ мощностью 0,12 кВт располагается на правой стойке. Там же на передней стороне корпуса находятся кнопки его запуска и остановки. Включается система охлаждения независимо от работы привода станка.

Переключатель управления

Вводным выключателем подается и отключается напряжение силовых и управляющих цепей. Переключатель запускает шпиндельную бабку и задает направление:

• вращение шпинделя прямое или обратное;
• отключение вращения патрона и торможение.

Отключение вращения и срабатывание тормоза происходит при возврате рукоятки в нейтральное положение.

Местное освещение

Лампочка местного освещения установлена сзади на корпусе суппорта и движется синхронно с инструментом. Светильник представляет собой плафон на гибкой стойке. Он работает от постоянного тока 36 В.

Тормозное сопротивление

Торможение двигателя происходит за счет включения обратного тока и сопротивления при нажатии на кнопку «Стоп».

Пусковая и защитная аппаратура

На передней панели правой станины расположен входной выключатель. Ниже него кнопки включения освещения и охлаждения.

На левой стойке ниже передней бабки изменяется направление и скорость вращения шпинделя.

Для защиты рабочего от поражения током и предупреждения аварийных ситуаций, электросхема станка, кроме заземления имеет:

• предохранители от коротких замыканий;
• тепловые реле от перегрузок;
• магнитный пускатель.

Вся защитная аппаратура указана в электрической схеме оборудования.

Принцип работы

С двигателя через ременную передачу вращение передается на перебор. Зубчатая муфта соединена с шестерней на шпинделе. Она вращает его и патрон с зажатой в кулачках деталью со скоростью 33,5–3000 об/мин.

Ведущий вал, получающий обороты от коробки подач, проходит ниже направляющих через фартук. В нем зубчатые муфты превращают вращательное движение в поступательное. Вместе с суппортом перемещается режущий инструмент вдоль детали.

Основные технические характеристики

Каждая деталь имеет свои особенности, функциональное назначение и технические характеристики, которые влияют на общую работу оборудования.

Шпиндель

Этот узел имеет следующие характеристики:

• диаметральный размер отверстия, проходящего насквозь – 35 мм;
• наибольший размер прутка в диаметре, проходящего в отверстие – 32 мм;
• число ступеней прямого и обратного вращения – 24;
• есть торможение шпинделя.

Подачи и резьбы

Технические характеристики по этим параметрам:

• максимальное перемещение суппорта – 200 мм;
• продольное перемещение каретки – 600 мм;
• максимальное перемещение резцовых салазок – 120 мм;
• количество ступеней – 17.

Суппорт

На этой конструкции крепится резцедержатель и специальные салазки, которые используются для проточки конических поверхностей.

Суппорт перемещается в поперечном и продольном направлении. Верхняя часть именуется салазками и способна передвигаться на 12 см.

Посадочная и присоединительная базы станка. Шпиндель

Шпиндель – это вал, который необходим для крепления обрабатываемой заготовки. Шпиндель имеет отверстия, в котором обрабатываются пруты.

Сама шейка элемента имеет коническую или цилиндрическую форму. Шпиндель обеспечивает точность обработки, он должен обладать долговечностью, надежностью и допустимыми параметрами нагрева.

Передняя бабка

Передняя или шпиндельная бабка — осуществляет основную функцию станка, она передает крутящий момент от электродвигателя.

Шпиндель расположен вол внутренней части данной конструкции. С внешней стороны обоих стеночек расположена ручка коробки скоростей.

Задняя бабка

Еще также называют упорной. Основная функция данного компонента конструкции — фиксация заготовки. Также данная конструкция предназначена для установки различных сверл и других инструментов.

Это магнитная деталь, один из наиболее важных элементов конструкции. Отвечает за торможение оборотов при работе.

Станина

Чугунная основа всей конструкции, к которой крепятся все остальные детали станка. Она изготовлена литьевым способом, что позволяет снижать колебания станка. Справа от кронштейна расположены детали с электрическим оборудованием.

Коробка скоростей

С помощью коробки скоростей устанавливается конкретная частота вращения шпиндельного узла. Сам шпиндель может работать на 24 скоростях. 12 из них регулируются от шестерён станка, а другие 12 – через зубчатую муфту.

Это классический вариант, при помощи которого можно регулировать основные изменения в работе станка.

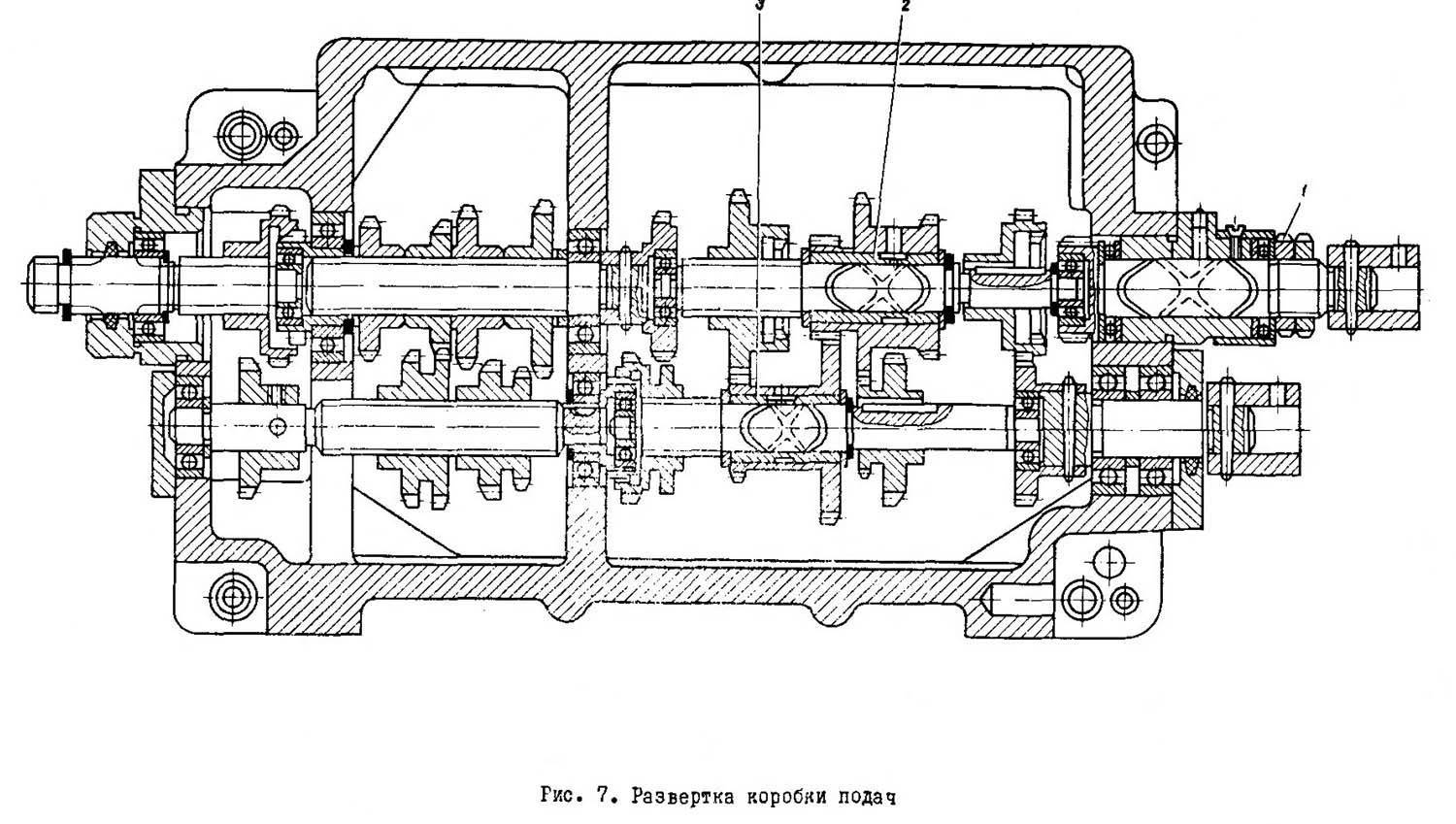

Коробка подач на 4 рукоятки

В данном случае есть 4 рукоятки, при помощи которых можно осуществлять следующие действия:

• установка типа резьбы и подач;
• регулировка величины резьбы и подач;
• регулировка шага резьбы и подач;
• включение ходового винта и вала.

Коробка передач гитара

Этот компонент служит для передачи движения от коробки скоростей в коробку подач, а также для настройки подач на определенный тип нарезаемой резьбы.

Движение передаётся в зависимости от того, метрическая, дюймовая, модульная или питчевая резьба нарезается на заготовке.

Электрооборудование и электрическая схема станка

Токарный станок 1М61 используется на мелкосерийных производствах уже не первое десятилетие.

Он снабжен всеми необходимыми компонентами, которые обеспечивают его универсальность, а также надежность и долговечность.

Расположение органов управления на пультах станка 1Н65

Расположение органов управления на пультах станка 1н65

Спецификация органов управления станком 1Н65

1. Рукоятка установки частоты вращения шпинделя
2. Рукоятка установки частоты вращения шпинделя
3. Рукоятка установки частоты вращения шпинделя
4. Рукоятка установки частоты вращения шпинделя
5. Рукоятка установки нормального и увеличенного шага
6. Рукоятка установки правой и левой резьб
7. Рукоятка выбора вида работ (резьбы или подачи) и типа резьбы
8. –
9. Рукоятки установки величины подачи и шага резьбы
10. Рукоятки установки величины подачи и шага резьбы
11. –
12. Рукоятка установки величины подачи, шага резьбы и включения ходового винта напрямую
13. Рукоятки установки величины подачи и шага резьбы
14. Рукоятка установки вида работ (резьбы или подачи)
15. –
16. Пульт управления на бабке передней

• 16.1. (SB1) Кнопка аварийного отключения «Стоп»
• 16.2. (SB11) Кнопка – шпиндель «Назад»
• 16.3. (SB6) Кнопка – шпиндель «Стоп»
• 16.4. (SA4) Переключатель охлаждения
• 16.5. (SB8) Кнопка – шпиндель «Вперед»
• 16.6. (SA7) Кнопка – шпиндель «Прерывистое вращение»

– Маховик ручного перемещения каретки – – Рукоятка включения гайки ходового винта – Рукоятка управления механическими ходами каретки и суппорта Кнопка включения быстрых ходов каретки и суппорта – Валик ручного перемещения задней бабки Рукоятка включения упора задней бабки Толкатель стопорения шпинделя задней бабки с пинолью Маховик быстрого перемещения пиноли задней бабки Рукоятка включения медленного или быстрого перемещения пиноли задней бабки Рукоятка медленного перемещения пиноли задней бабки Винт поперечного перемещения задней бабки Рукоятка стопорения пиноли задней бабки Рукоятка ручного перемещения резцовых салазок Тумблер «Освещение включено» Рукоятка поворота и крепления резцовой головки Рукоятка ручной поперечной подачи суппорта Вводной выключатель Пульт управления на каретке

• 39.1 Кнопка – шпиндель «Вперед»
• 39.2 Кнопка – шпиндель «Стоп»
• 39.3 Кнопка – шпиндель «Назад»
• 39.4 Кнопка аварийного отключения «Стоп»

1. Винт стопорения каретки
2. Рукоятка включения механического перемещения верхнего суппорта
3. Рукоятка включения механической поперечной подачи
4. Тумблер переключения на точение конуса и цилиндров
5. Рукоятка плунжерного насоса ручной смазки направляющих
6. Винт фиксации кронштейна УЦИ

Инструкция по эксплуатации, паспорт

Для правильной работы станка необходимо соблюдать инструкцию по эксплуатации.

1. Станок весит более 10т, вместе с заготовкой вес его может значительно увеличиться. Поэтому необходимо подготовить отдельный фундамент и ровную устойчивую площадку.
2. Аппарат имеет четыре электродвигателя. Для их работы нужно верно рассчитать электрическую нагрузку. Оборудование работает от трехфазной сети 380 В.
3. Необходимо при установке проверить надежность всех креплений. Обязательно следить за уровнем масла и своевременной смазкой механизмов.
4. Станина должна быть установлена строго горизонтально и вдоль, и поперек. Проверить уровнем.

Паспорт станка ДИП-500 аналогичен его новой модели 1М65. Его можно посмотреть здесь.

Дополнительные особенности конструкции

Фартук может управляться лишь от одной рукояти, что существенно облегчает и убыстряет действия оператора со станком 1Н65. Пиноль оборудована вторым шпиндельным узлом, настройка высоты которого выполняется за счёт регулируемых подшипников. Цифровая индикация продольного движения увеличивает наглядность процесса при осуществлении реза.

Весь вид с обозначением органов управления станка 1Н65

Безопасность персонала, обслуживающего станок, предоставляют замки безопасности. Их установка штатно размещается на калитках и шторках. Если хочет клиент возможны иные варианты выполнения.

Торможение шпиндельного узла выполняет муфта электромагнитная, поставленная на срезе оси механического привода. В территорию реза подается охлаждающая жидкость от отдельного насоса, мощностью 0,12 кВт. Стружка и отработанные материалы отводятся по наклонным желобам под воздействием силы тяжести.

В середине станины станка 1Н65 размещается углубление, служащая Основанием под удерживающий мостик. Последний является опорой для длинных заготовок и предохраняет от провисания. Для самого нагруженного узла (шпинделя) используются регулирующиеся опоры качения.

Цифровой отсчет показаний перемещения продольного выполняется по лимбу. Электромагнитные муфты выполняют переключение привода на поперечный в середине фартука. В последнем поставлен электрический двигатель, соединяемый обгонной муфтой с шестернями механизма.

Для оберегания от неполадки сложного набора шестерен использована муфта, которая поломается при большой нагрузке. Коробка передач станка 1Н65 оборудована сменными колесами для реализации подходящей резу скорости. Патрон шпинделя считается самоцентрирующимся. Для увеличения жесткости детали при вращении вала ставятся люнеты у самого основания и в зоне реза.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.
