Фрезерные станки с ЧПУ своими руками по дереву

Руководство

Это руководство предназначено для того, чтобы вы не совершили тех же ошибок, на которые я потратил свое драгоценное время и деньги.

Мы рассмотрим все компоненты вплоть до болтов, рассматривая преимущества и недостатки каждого типа каждой детали. Я расскажу о каждом аспекте дизайна и покажу вам, как сделать фрезерный станок с ЧПУ своими руками. Я расскажу вам обо всем, что связано с программным обеспечением и всем, что между ними.

ДАВАЙ НАЧНЕМ

ШАГ 1: Ключевые конструктивные решения

Прежде всего, вам необходимо рассмотреть следующие вопросы:

1. Определение подходящей конструкции именно для вас (например, если вы будете делать деревообрабатывающий станок своими руками).
2. Требуемая площадь обработки.
3. Наличие рабочего места.
4. Материалы.
5. Допуски.
6. Методы строительства.
7. Доступные инструменты.
8. Остаток средств.

ШАГ 2: Основание и ось X-оси

Здесь рассматриваются следующие проблемы:

1. Спроектируйте и постройте основу оси X.
2. Разбивка различных конструкций на элементы.
3. Фиксированные детали.
4. Частично закрепленные детали и т.д.

ШАГ 3: Проектирование козловой оси Y

В этом разделе рассматриваются следующие проблемы:

1. Проектирование и построение оси Y портала.
2. Разбивка различных конструкций на элементы.
3. Силы и моменты на портале и т.д.

ШАГ 4: Схема сборки оси Z

Здесь рассматриваются следующие проблемы:

1. Проектирование и сборка сборки оси Z
2. Силы и моменты по оси Z.
3. Линейные рельсы / направляющие и расстояние между опорами.
4. Выбор кабельного канала.

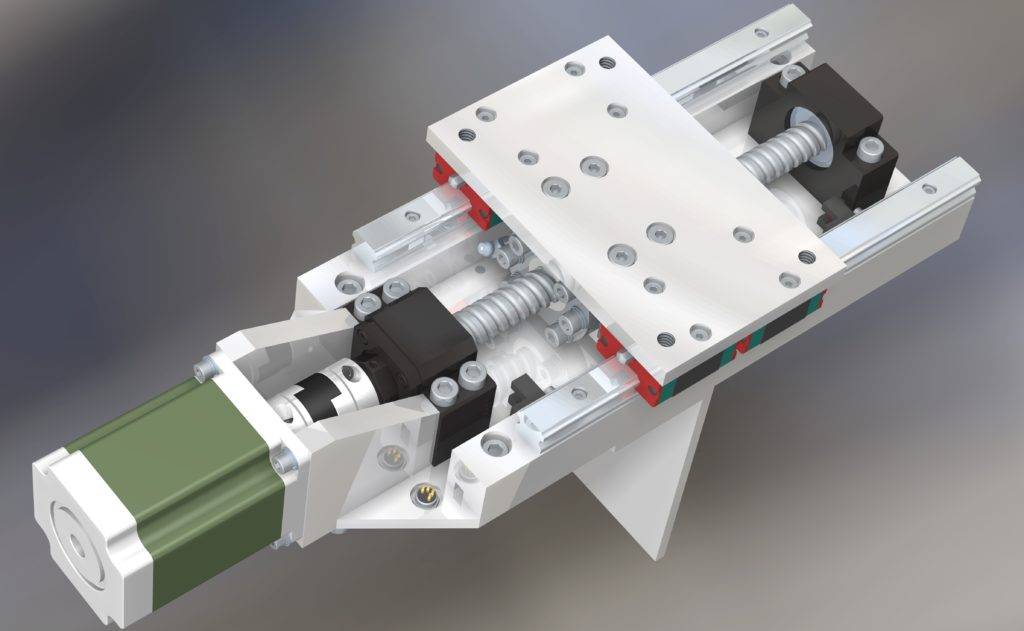

ШАГ 5: Линейная система движения

В этом разделе рассматриваются следующие проблемы:

1. Детальное изучение систем линейного движения.
2. Выбор подходящей системы для вашей машины.
3. Создавайте и создавайте свои гиды с небольшим бюджетом.
4. Линейный вал и втулки или рельсы и блоки?

ШАГ 6: Компоненты механического привода

В этом разделе рассматриваются следующие аспекты:

1. Подробный обзор деталей трансмиссии.
2. Выбор правильных компонентов для типа машины.
3. Шаговые двигатели или серводвигатели.
4. Винты и шарико-винтовые пары.
5. Играйте в кости.
6. Радиальные и осевые подшипники.
7. Крепление и опора двигателя.
8. Прямой привод или коробка передач.
9. Стойки и шестерни.
10. Калибровка винта применительно к двигателям.

ШАГ 7: Выбор двигателей

На этом этапе необходимо учитывать:

1. Подробный обзор двигателей с ЧПУ.
2. Типы двигателей с ЧПУ.
3. Как работают шаговые двигатели.
4. Типы шаговых двигателей.
5. Как работают серводвигатели.
6. Типы серводвигателей.
7. Стандарты NEMA.
8. Выберите подходящий тип двигателя для своего проекта.
9. Измерение параметров двигателя.

ШАГ 8: Конструкция режущего стола

Этот шаг решает следующие проблемы:

1. Создавайте и создавайте свои столы с ограниченным бюджетом.
2. Перфорированный режущий слой.
3. Вакуумный стол.
4. Обзор моделей столов для резки.
5. Стол можно разрезать на фрезерном станке с ЧПУ.

ШАГ 9: Параметры шпинделя

Этот шаг решает следующие проблемы:

1. Обзор шпинделей с ЧПУ.
2. Виды и функции.
3. Цены и стоимость.
4. Варианты монтажа и охлаждения.
5. Системы охлаждения.

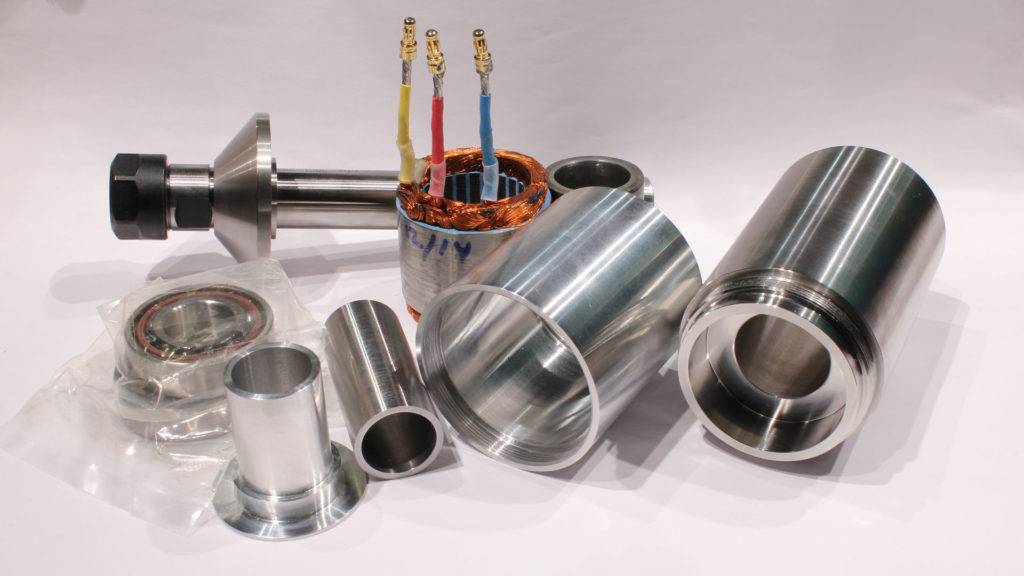

6. Создайте свой шпиндель.
7. Расчет нагрузки на стружку и силы резания.
8. Найдите оптимальную скорость движения вперед.

ШАГ 10: Электроника

В этом разделе рассматриваются следующие проблемы:

1. Панель управления.
2. Электропроводка и предохранители.
3. Кнопки и переключатели.
4. MPG и бег трусцой.
5. Запасы энергии.

ШАГ 11: Параметры контроллера Программного Управления

Этот шаг решает следующие проблемы:

1. Обзор контроллера ЧПУ.
2. Выбор контроллера.
3. Доступные Варианты.
4. Замкнутые и разомкнутые системы.
5. Контроллер по доступной цене.
6. Создайте свой собственный контроллер с нуля.

Станок с ЧПУ своими руками

Функциональная схема станка с ЧПУ.

Итак, как сделать данное устройство? Чтобы изготовить станок ЧПУ своими руками, необходимо потратить время на разработку проекта, а также ознакомиться с существующими заводскими моделями. Следуя этим первым и самым простым правилам, удастся избежать самых распространенных ошибок.

Стоит отметить, что фрезеровочный ЧПУ станок – технически сложное устройство с электронными элементами. Из-за этого многие люди полагают, что его невозможно сделать вручную.

Конечно же, данное мнение ошибочно. Однако необходимо иметь в виду, что для сборки понадобится не только чертеж, но и определенный комплект инструментов и деталей. Например, понадобится шаговый двигатель, который можно взять из принтера и т.д.

Следует также учитывать необходимость определенных финансовых и временных затрат. Если подобные проблемы не страшны, тогда изготовить доступный по стоимости и эффективный агрегат с координатным позиционированием режущего инструмента для обработки металла или дерева не составит труда.

Схема

Наиболее трудным этапом изготовления станка ЧПУ по металлу и дереву является выбор оптимальной схемы оборудования. Тут все определяется размерами заготовки и степени ее обработки.

Для бытовых целей лучше отдать предпочтение чертежу небольшого устройства с необходимым набором функций.

Одним из вариантов может быть конструкция, состоящая из двух кареток, которые будут перемещаться в плоскости. Стальные шлифовальные прутки отлично подойдут в качестве основания. На них крепятся каретки.

Также понадобятся ШД и винты с подшипниками качения, чтобы обеспечить трансмиссию. Управление фрезера самодельного станка с ЧПУ будет осуществляться с помощью программы.

Подготовка

Для автоматизации самодельного фрезерного станка с ЧПУ необходимо максимально продумать электронную часть.

Чертеж самодельного станка.

Ее можно разделить на несколько элементов:

• блок питания, обеспечивающий подачу электроэнергии на ШД и контроллер;
• контроллер;
• драйвер, регулирующий работу подвижных частей конструкции.

Затем, чтобы построить самому станок, необходимо подобрать сборочные детали. Лучше всего использовать подручные материалы. Это поможет максимально уменьшить расходы на инструменты, которые вам понадобятся.

Основу обычно делают из дерева, оргстекла или металла

Важно, чтобы во время движения суппортов не возникали колебания. Они приведут к неточной работе аппарата. В связи с этим нужно правильно разработать их конструкцию

В связи с этим нужно правильно разработать их конструкцию.

Вот некоторые советы по выбору деталей:

• в качестве направляющих подойдут прутки диаметром до 12 мм;
• лучшим вариантом для суппорта будет текстолит;
• ШД обычно берут от принтеров;
• блок фиксации фрезы также делается из текстолита.

Инструкция по сборке

После подготовки и выбора деталей можно приступать к сборке фрезеровального агрегата для обработки дерева и металла.

В первую очередь следует еще раз проверить все комплектующие и удостовериться в правильности их размеров.

Схема устройства ЧПУ.

Порядок выполнения действий при сборке выглядит приблизительно следующим образом:

• установка направляющих суппорта, их крепление к боковым поверхностям конструкции;
• притирка суппортов в результате их перемещения до тех пор, пока не удастся добиться плавного хода;
• затяжка болтов;
• установка компонентов на основании устройства;
• закрепление ходовых винтов с муфтами;
• крепление к винтам муфт шаговых двигателей.

Всю электронную составляющую следует расположить в отдельном блоке. Таким образом, вероятность сбоя во время работы будет сведена к минимуму. Подобный вариант размещения электроники можно назвать лучшей конструкцией.

Особенности работы

После того, как самодельный станок с ЧПУ был собран своими руками, можно приступать к испытаниям.

Кинематическая схема работы устройства.

В ПО должны содержаться все необходимые драйверы для контроллеров.

Начинать следует с несложных программ. При первых запусках необходимо следить за каждым проходом фрезы, чтобы убедиться в правильности обработке по ширине и глубине

Особенно важно проконтролировать трехмерные варианты подобных устройств

Принцип работы фрезерного станка

Оборудование для фрезерной обработки с ЧПУ

Современное деревообрабатывающее оборудование с блоком числового программного управления предназначено для формирования сложного рисунка по дереву. В конструкции должна присутствовать механическая электронная часть. В комплексе они позволят максимально автоматизировать процесс работы.

Для изготовления настольного мини-фрезерного станка по дереву своими руками следует ознакомиться с основными компонентами. Режущим элементом является фреза, которая устанавливается в шпиндель, расположенный на валу электродвигателя. Эта конструкция крепится на станину. Она может перемещаться по двум осям координат – x; y. Для фиксации заготовки необходимо сделать опорный столик.

Электронный блок управления соединяется с пошаговыми двигателями. Они обеспечивают смещение каретки относительно детали. По такой технологии можно сделать 3D рисунки на деревянной поверхности.

Последовательность работы мини-оборудования с ЧПУ, который можно изготовить своими руками.

1. Написание программы, согласно которой будет выполнена последовательность перемещений режущей части. Для этого лучше всего использовать специальные программные комплексы, предназначенные для адаптации в самодельных моделях.
2. Установка заготовки на стол.
3. Вывод программы в ЧПУ.
4. Включение оборудования, контроль за выполнением автоматических действий.

Для достижения максимальной автоматизации работы в 3D режиме потребуется правильно составить схему и выбрать соответствующие комплектующие. Специалисты рекомендуют изучить заводские модели, прежде чем сделать мини-фрезерный станок своими руками.

Основные разновидности самодельных агрегатов по дереву

Фрезерные станки характеризуются несколькими параметрами. Основные из них при выборе модели для работы: мощность и размер стола. Оборудование условно делится на виды по объему производимых изделий:

• профессиональные, устанавливаются в цехах массового выпуска изделий;
• бытовые напольные для небольших производств и домашних мастерских;
• настольное оборудование.

Станки управляются механически, вручную и работают по заданной программе.

По количеству операций различают модели:

• стандартные;
• универсальные;
• копировальные;
• граверные;
• узкоспециализированные;
• с числовым управлением.

По конструкции и видам выполняемых работ фрезерные станки по дереву изготавливают самостоятельно:

• горизонтальный;
• вертикальный;
• 2D – плоскокопировальный;
• 3D – объемнокопировальный;
• С ЧПУ.

На плоскопировальный станок можно установить пантограф, который будет изменять размер детали относительно образца в заданное количество раз.

Самодельный чпу станок.Конструкция оси Y.

Самодельный чпу станок я сделал из профильных труб 80х40. Схема чпу станка тоже сделана мной. Можно посмотреть видео на канале железкин.Таким образом я достиг большей жёсткости портала Х. Конструкция по оси Y не представляет сложности. Потому что я описываю в своей статье весь процесс сборки рамы. Поэтому всё понятно как сделать такой станок буквально на коленке. И так первым делом надо нарезать профиль для чпу по размеру.

Профиль для рамы

Прикрутить (для того чтобы не повело после сварки) поперечины две штуки (на фото одна), после чего обварить и болт выкрутить.

Прикрутил поперечины

После того как обварен профиль основания, надо поставить два профиля 30х30 сверху и обварить.

верхние поперечины

После обваривания верхнего профиля, я вырезал с передней части отрезок. (смотрите на фото ниже). Так я его ставил целиком для того, чтобы профиль был приварен ровно.

Установить сверху профиль

И после этого я примеряю портал Х на свой самодельный чпу станок. Но перед этим ставлю рельсы для чпу.Так как лишний отрезок профиля вырезал. И теперь ничего не мешает.

Отверстия в профиле я закрываю металлом и обвариваю. Потому что отверстия выглядят не очень красиво. После того как я завершил все сварочные работы, я буду зашлифовывать все сварные швы. Потому что они не красиво выглядят.

Теперь я поставлю подшипники для чпу станка, и винт ШВП 1204.

На фото ниже видно под подшипником KP008 (передняя часть) я установил подкладку. Потому что она нужна  для выравнивания подшипников по высоте. Так как высота переднего и заднего подшипника разная.

Я сделал эту подкладку из дюраля толщиной 3 мм. Смотрите фото ниже.

Подкладка под подшипник.Чертёж.Вид на подшипник

                                       Крупным планом.

Соединение с порталом Х

Когда установлены рельсы, можно поставить портал. Корпус гайки ШВП соединяю с порталом Х (на портале отверстия ещё не просверлены) потому что сверлить буду по месту.

Место соединения корпуса гайки швп с порталом Х.

Соединение с порталом Х. Я так же привёл чертёж соединительной пластины в статье Портал  станка с ЧПУ. (Х)

Так выглядит соединительная пластина с порталомРазмер соединяющего узла с порталом Х

После того как я завершил все работы по соединению портала, можно переходить к другой работе.

Узлы креплений ЧПУ станка.

Для того чтобы работа была последовательной, я перехожу к работе по креплению шаговых двигателей

Так как этот узел имеет важное значение, поэтому я сделал крепёж из стали толщиной 2мм

Основы для установки креплений шаговых двигателей.Левая и правая части одинаковые.

Я вырезал две стальные заготовки, размер которых указан на чертеже в верхней части. Так как обе части одинаковые, я указал размер только на одну заготовку. И теперь на эти пластины я буду устанавливать крепление для шаговых двигателей. Но можно обойтись и без дополнительного переходного крепления. Потому что я для установки двигателей уже изготовил дополнительное крепление, я и буду его использовать. Потому что оно предусматривает возможность установки двигателей двух типов. Так как моём случае установлены два шаговых двигателя на один драйвер (двигатели Nema 17).

Переходное крепления я сделал из дюраля толщиной 3 мм. Для оси Y я изготовил два таких переходных крепления. Но можно установить такие же крепежи и на другие оси. Смотрите фото ниже текста.

Крепёж для шаговых по YЗадняя часть с установленным креплением.

Фото крепление Nema 17

Крепление двигателя на переходном крепеже

Теперь снимаю все детали и окрашиваю раму и те детали, которые не покрашены. Потому что потом покрасить будет проблемно. Фото ниже. Сборка фрезерного станка с чпу.

Покраска станка с чпу

После того как станок я покрасил, начинаю сборку. На фото, которое размещено ниже вы можете посмотреть на мой самодельный чпу станок.

Предварительная сборка.

Ножки для станка.

Для конструкции в качестве ножек я буду использовать крышки от зубной пасты. Но вполне возможно использование и других подходящих материалов.

Ножки станка сделаны из крышек зубной пасты.Верхняя часть тюбика пасты отрезана.

Что такое Arduino

Прежде всего, стоит разобраться, что такое Arduino.

Ардуино это:

• название торговой марки аппаратуры, средств программирования, при помощи которых реально построить модели станков (в том числе, трехосевого), несложные системы автоматики и робототехники;
• линейка продукции, наличие открытой архитектуры у которой позволит скопировать или дополнить уже существующие конструкции;
• небольшая плата с собственным процессором и памятью;
• аппаратная вычислительная платформа или же контроллер;
• язык программирования, позволяющий разбирать различный софт (условно бесплатное ПО, свежие новости в области IT);
• так называемый электронный конструктор.

Создавая на Ардуино устройства электроники, способные принимать сигналы от разных цифровых и аналоговых датчиков, подключенных к нему, как к основе. Поэтому в контексте данной статьи, речь будет идти о платах.

Как изготовить своими руками?

Модели заводского типа имеют довольно высокую стоимость, поэтому токарно-фрезерный станок по дереву с ЧПУ вполне можно изготовить самостоятельно. Нужно только правильно подобрать подходящие элементы и составить схему. Читать тут — фрезерный станок своими руками: самодельный сверлильно-фрезерный по металлу и дереву.

Необходимые инструменты

Основные составляющие, которые понадобятся для создания токарно-фрезерного станка по дереву с ЧПУ:

• станина. В большинстве случаев используется в виде деревянных брусков, которые имеют конструкцию решетки. Передняя бабка закрепляется стационарно, заднюю можно менять;
• электродвигатель и механизм передачи крутящего момента;
• монтаж ручного фрезера. Закрепляется в верхней части станины на самодельный блок.

Изготовление станины

Данная деталь фрезеровочного станка по дереву с ЧПУ представляет собой монолитный элемент, который отличается повышенной устойчивостью. Для изготовления станины чаще всего рекомендуется использовать металл, так как деталь должна быть жесткой. Также применяется в виде материала и дерево, но тогда оборудование не будет рассчитано на высокую нагрузку.

Подручник

Деталь состоит из двух элементов, которые выполняются из стальных уголков. Стыковка уголков происходит с помощью сварки. В итоге получается 2 отрезка, один короткой длины, другой длинной. Короткий отрезок используется в качестве основания подручника. Далее, создается ответная рама, для ее создания используется стальная пластинка. Затем устанавливается зажим направляющего элемента. Следующим устанавливается гильза в уголок, устройство фиксируется и соединяется с помощью сварки. Готовая деталь стыкуется с выступающей полкой уголка.

Привод и трансмиссия

Привод должен быть с большой мощностью, чтобы хватало обрабатывать детали. Чаще всего применяется деталь с мощностью от 1200 до 2000 Вт.

Передняя бабка

Рекомендуется купить готовые изделия. Элемент включает в себя две составляющие, которые относятся к группе подшипников. Для самостоятельного изготовления требуется металлообрабатывающий станок.

Важно!
При самостоятельной сборке высота оси шпинделя над основанием должна быть менее 12 см.

Задняя бабка

Процесс изготовления этой детали считается менее сложным. Деталь включает в себя 4 элемента:

• основание (чаще всего применяют стальной уголок);
• направляющая (трубка, в задней части которой устанавливается пробка с отверстием);
• внутренняя трубка;
• приводной винт.

Передняя и задняя бабки обязательно устанавливаются на одной линии. Самодельный токарно-фрезеровочный станок по дереву с ЧПУ рекомендуется сначала протестировать на мягких материалах, чтобы убедиться в качественной работе. Далее, можно использовать оборудование для требуемых целей.

Как сделать фрезу

Фреза – общее название для обширной группы режущих инструментов. Различают два основных вида:

• по дереву;
• по металлу.

Существует множество типов конструкции фрез, используемых для выполнения разных технологических операций:

• Цельные.
• Составные (сборные).
• Концевые.
• Торцовые.
• Фасонные.
• Со сменными пластинами и другие.

Производство режущего инструмента является высокотехнологичным и требовательным к качеству материала процессом. Например, изготовление концевых фрез состоит из нескольких этапов:

• Токарная обработка заготовки (придание формы).
• Фрезеровка зубьев.
• Обработка режущих кромок (заточка и затылование).
• Термическая обработка материала (закалка, отпуск, иные операции, дающие в результате качественную структуру металла).

Для изготовления других разновидностей производятся подобные или иные операции, определяемые типом и конструкцией инструмента. Самодельные фрезы представляют собой лишь доработку готовых образцов.

Необходимость применения того или иного вида, получения определенного профиля или размера режущего органа, заставляет решать вопрос самостоятельно. Рассмотрим, как сделать фрезу своими руками в домашних условиях.

Самодельные фрезы по дереву

Изготовление фрезы по дереву своими руками возможно при наличии соответствующей заготовки и станка, куда она будет устанавливаться. В домашних условиях обычно используются электродрель или ручной фрезерный станок. Наиболее доступный вариант – изменение формы обычного сверла по металлу, но могут применяться и другие способы.

Рассмотрим, как из сверла сделать фрезу по дереву. В зависимости от назначения инструмента, понадобится заготовка (сверло по металлу) определенного размера. Если планируется изготовление фасонной фрезы, то диаметр заготовки должен равняться максимальному диаметру конечного изделия. Изготовление состоит из двух этапов:

• Придание профиля.
• Создание хвостовика.

Обе операции требуют использования промышленного оборудования. Во всяком случае, для изготовления хвостовика потребуется участие токарного станка. Цанга ручного фрезера рассчитана на диаметр 8 мм (есть варианты на 6 и 7 мм). Поэтому для больших диаметров сверл перед созданием профиля следует подготовить хвостовик. Это позволит исключить биения, опасные при обработке древесины. Профиль проще всего придать методом шлифования. Предварительно следует изготовить шаблон, по которому надо постоянно проверять состояние профиля. Для работы понадобится шлифовальный станок (наждак), болгарка или отрезной круг, закрепленный в патроне электродрели.

https://youtube.com/watch?v=WVaZTEIbPC4

Для создания сменных пластин для фрезерной головки используются либо готовые образцы, которым придается нужная форма, либо заготовки из качественного металла. Профиль придается путем шлифования на имеющемся под рукой станке.

Завершающей операцией является затылование. Это процесс установки определенного угла режущей кромки, обеспечивающего отсутствие контакта задней части кромки и детали.

Важно! Затылование – процесс довольно трудоемкий, но необходимый, только он придает фрезе способность нормально работать

Фреза по металлу своими руками

Изготовление фрез по металлу в домашних условиях ограничивается перешлифовкой имеющихся инструментов, изменением профиля или диаметра режущей части. Более активное вмешательство потребует использования промышленного оборудования, так как понадобится выполнить сложные процедуры:

• Отпуск металла (процедура, обратная закалке).
• Станочная обработка, включающая придание формы, заточку, затылование).
• Закалка фрезы.

Качественное выполнение этих действий в домашних условиях практически невозможно. Кроме того, для работ подобного рода требуется немалая профессиональная подготовка и опыт, что имеется не у всех. Поэтому ограничиваются лишь доступными процедурами, предполагающими незначительное вмешательство в исходное состояние заготовки.

Изготовление режущего инструмента в домашних условиях требует наличия необходимого оборудования и подходящих заготовок. Кроме того, надо иметь навыки и опыт, иначе можно получить весьма опасное изделие, способное испортить обрабатываемую поверхность и навредить самому мастеру. Неподготовленному человеку производить такие работы не рекомендуется, лучше обратиться за помощью к специалисту.

https://youtube.com/watch?v=qQgosTz7Hk0

Подробности

Столешница под фрезер

Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.

Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.

Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.

Простейший станок

Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.

При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.

Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.

Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.

Станок с вертикальным движением фрезы

Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.

Алгоритм сборки

До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием  размеров и того,

как будет прикреплена дрель, которая будет заменять ручной фрезер:

1. Отметьте на подошве или столе центр оси шпинделя.
2. Вырежьте отверстие под выход электрического инструмента.
3. Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
4. Строго под прямым углом следует прикрутить косынку и стойку.
5. Зафиксируйте корпус инструмента на основании.

Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.
