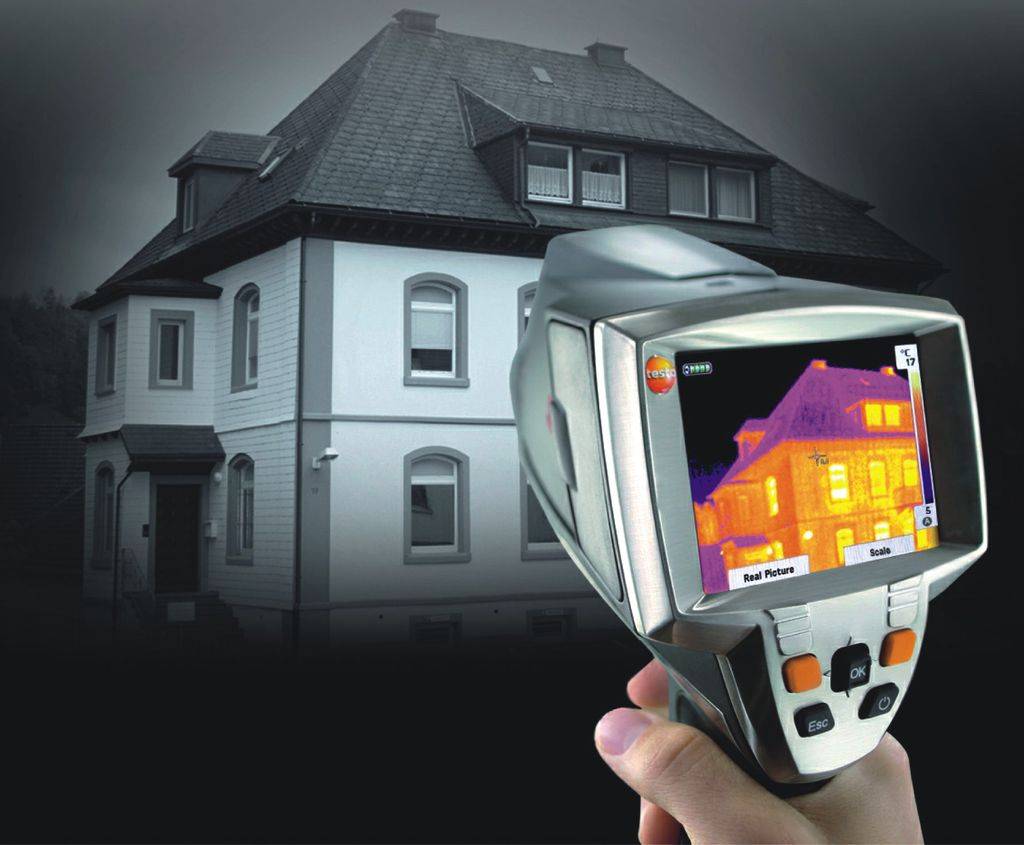

Тепловизоры для обследования зданий и сооружений

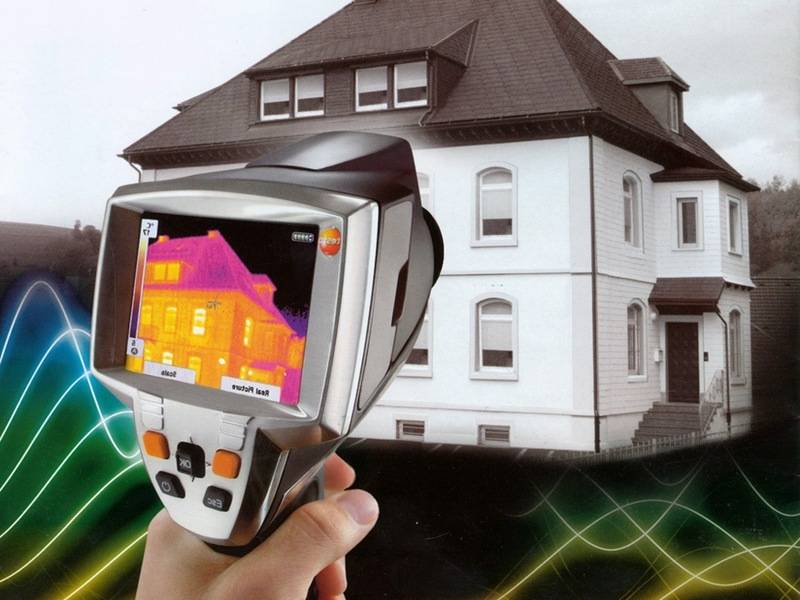

Как проводится обследование дома тепловизором

Кроме подготовки самого прибора и проверки допусков специалиста, важное значение имеют погодные условия на месте проведения процедуры. К примеру, нельзя проводить замеры при сильном ветре или в солнечную погоду

А само здание не должно быть перегрето солнцем. Допустимое значение – здание должно находиться в тени не менее 12 часов до начала исследования. Именно поэтому самые эффективные замеры проводятся зимой.

Для качественного исследования в помещении необходимо удалить из него все нагревательные элементы (кроме стационарных), выключить электроприборы, способные повлиять на температуру.

Отчет о проведении комплексного ТВО объекта

Если ТВО проводит сторонняя компания, то по завершении работ обычно изготовляются карточка тепловизионного обследования объекта или тепловой паспорт. Если обследование выполнено в соответствии с правилами и нормами ГОСТ, то оно будет иметь юридическую силу, а использовать такой документ можно в суде.

К тепловым снимкам прилагается отчет, который обычно содержит следующие сведения технического и практического характера:

1. Полные сведения об исследуемом объекте, дата и обстоятельства проведения ТВО.
2. Ссылки на государственные нормативы и требования, на которые опирался эксперт.
3. Условия проведения ТВО (температурный режим, уровень влажности, ветер и так далее).
4. Полный перечень применяемого ТВО-оборудования, а также его краткое техническое описание.
5. Перечень обнаруженных дефектов, недостатков, повреждений, трещин (если они есть).
6. Советы и рекомендации по устранению вышеперечисленных недостатков (если они обнаружены).
7. Сведения о компании + информация юридического характера, позволяющая идентифицировать организацию.

Как проводится тепловое исследование

Методика тепловизионного обследования электрооборудования, зданий, отдельных объектов предельно проста.

В общем случае алгоритм ТВО выглядит следующим образом:

Тепловизоры работают от аккумулятора, поэтому перед его применением следует выполнить зарядку. Если Вы планируете записывать какую-либо информацию (фото, видео), то необходимо проверить свободное место на карте памяти, поскольку в противном случае данные не смогут сохраниться.

Включите тепловизор, дождитесь запуска рабочего режима — и наведите устройство на нужный участок, который Вы хотите исследовать. Перемещать камеру-тепловизор следует медленно, поскольку разные устройства обладают разной чувствительностью (прибору нужно какое-то время, чтобы начать получать точные данные).

Если нужно сделать снимки или фотографии, активируйте соответствующий элемент интерфейса. Расположение нужного пункта или кнопки может сильно отличаться в зависимости от устройства и установленных программ. Если используете прибор впервые, под рукой должна быть инструкция по проведению тепловизионного обследования.

По завершении ТВО можно распечатать полученные фотографии, сохраненные на флэшку или карту памяти. Фото будут выступать в качестве доказательств Ваших слов.

Основные правила и рекомендации при проведении обследований

Чтобы полученные данные имели прогностическую ценность и соответствовали современным требованиям и нормам, должны быть выполнены определенные рекомендации по результатам тепловизионного обследования.

Перечислим основные из них:

• Исследование рекомендуется проводить в ясную безветренную погоду, когда на небе отсутствуют тучи и не идет дождь.
• Дело в том, что в случае ветренной погоды потоки воздуха могут распространяться в соответствии с направлением ветра, что сделает результаты экспертизы неточными. Однако это правило касается только внешних исследований.
• Если Вы хотите выполнить исследование комнаты или дома изнутри, то наличие ветра или осадков серьезного значения играть не будет, поэтому правила можно не придерживаться.

Вопрос эксперту
При какой температуре проводят тепловизионное обследование? На самом деле этот вопрос лишен практического смысла. Дело в том, что для точного исследования важна не столько температура окружающего воздуха, сколько факт наличия перепадов температур. Большинство приборов отличаются средней точностью — для них будет достаточно перепада на улице или в здании в 10-15 градусов. В таком случае можно получить четкие точные снимки, где все необходимые сведения будут четко просматриваться.

Нужно ли проветривать помещение перед тепловизионным обследованием? Большинство экспертов склоняются, что делать этого не нужно и даже вредно. Дело в том, что при проветривании активизируется теплообмен между окружающей природой и помещением/объектом. Поэтому прекратить проветривание следует минимум за 2-3 часа до проведения экспертизы

Важно создать естественные условия в помещении (не нужно открывать окна, приоткрывать двери и так далее)

Где применяются тепловизоры?

Тепловизоры – это устройства, которые широко применяются в следующих сферах:

• строительстве и ремонте;
• электрооборудовании;
• энергетике;
• нефтегазовых комплексах;
• химической и пищевой промышленности;
• металлургии;
• судо- и автомобилестроении;
• военной, авиакосмической технике;
• метрополитене, железнодорожном транспорте;
• медицине и ветеринарии;
• стекольной промышленности и т.д.

Область применения тепловизоров напрямую зависит от их технических характеристик, типа конструкции (стационарные или мобильные), качества используемых материалов и т.д.

Тепловизоры для обследования сооружений

Тепловизионное обследование проводится для достижения следующих целей:

• энергетического аудита сооружения, который используется для составления плана, направленного на сокращение потребления тепла;
• проверки качества проведенных работ по утеплению фасадов зданий;
• диагностики систем отопления и водоснабжения, правильности монтажа оконных и дверных конструкций;
• обследования электрических щитовых;
• поиска скрытых трубопроводов.

Роль тепловизоров в медицине и ветеринарии

Термография является быстрым и эффективным методом пассивной диагностики. С помощью тепловизоров можно измерять температуру всего тела, определять воспалительные процессы и болезни, следить за их динамикой. Именно по распределению температуры специалисты могут выявить заболевание еще на ранней стадии. Термографию часто проводят в ветеринарии. Такой метод подходит для обследования лошадей, коров и других сельскохозяйственных животных. В случае обнаружения отклонения от нормы животное изолируется во избежание заражения остальных.

Военная техника и тепловизоры

Применение тепловизоров в военной технике обусловлено их высокой мощностью. Данные приборы выпускаются в виде биноклей, очков, монокуляров, прицелов. Их можно прикреплять к наземной технике, вертолетам, морским судам, квадрокоптерам. От устройств гражданского назначения они отличаются большой дальностью наблюдений и улучшенными защитными свойствами. Тепловизор для военной техники оснащается огромным объективом и охлаждаемой матрицей (с высоким разрешением). Допускается наличие дополнительных опций.

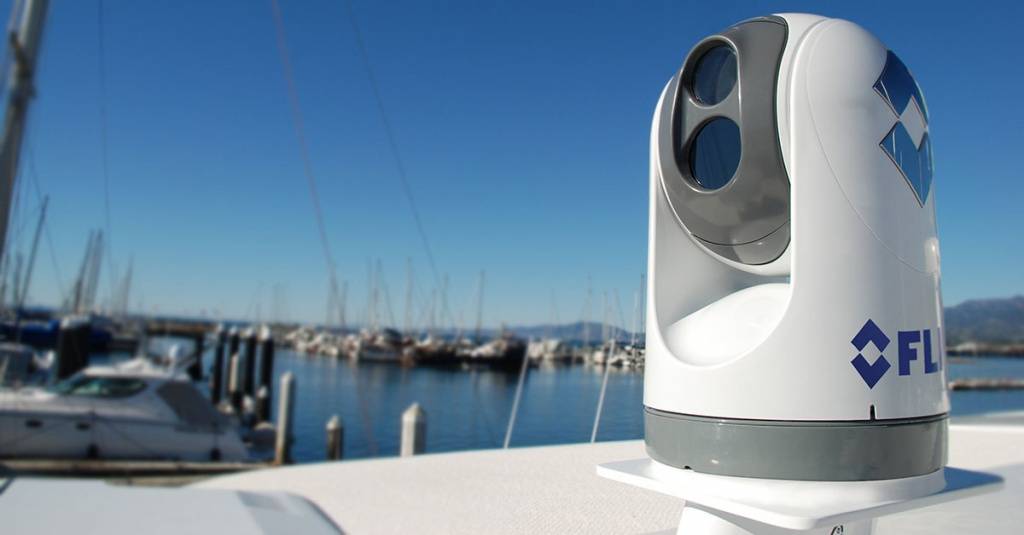

Тепловизоры для морских приборов

Они представляют собой стационарные или портативные устройства, которые применяются для отслеживания происходящего вокруг судна в любое время суток. Эти приборы выполняют следующие функции:

• демонстрируют объект при любых условиях, в том числе во время тумана, дыма;
• распознают на расстоянии объекты в камуфляже;
• полноценно работают в любое время суток.

Тепловизионное обследование во время чрезвычайных ситуаций

Тепловизорами активно пользуются работники противопожарных служб. Они применяют устройства, оснащенные сверхпрочным и устойчивым к взрыву корпусом. Такие приборы предназначаются для обнаружения очагов возгорания, контроля ситуации в соседнем помещении с учетом уровня нагрева стен, записи видео для предоставления отчетов и т.д.

Тепловизоры для охотников

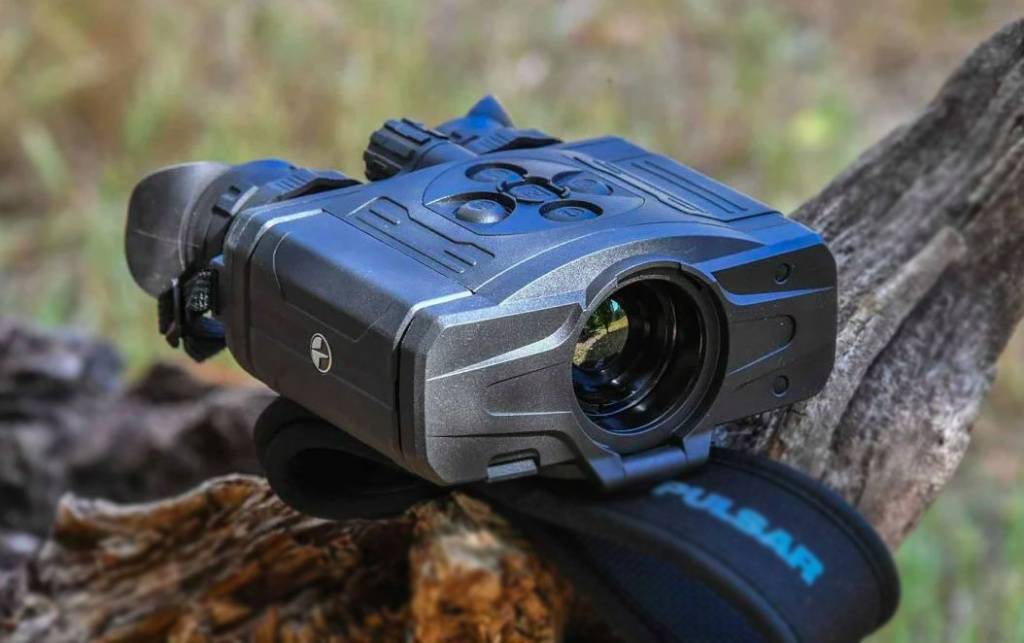

Без них крайне сложно обойтись охотникам в темное время суток и в период осадков. Тепловизоры, оснащенные ИК-матрицей, видят и идентифицируют цель на расстоянии более 1000 метров. Они могут даже ночью обнаружить других охотников, благодаря чему исключается вероятность случайного выстрела.

Дополнительные объективы и функции

Тепловизор, как правило, приобретается не для разовых измерений. Часто такие устройства необходимы организациям или частным лицам для постоянных работ по энергоаудиту жилых зданий. В этом случае дополнительные возможности не помешают, позволяя охватить как можно больше разных объектов. Тепловизор может комплектоваться дополнительными объективами:

• телескопический, который позволяет делать четкие снимки на большом расстоянии, что необходимо для обследования, например, квартир на верхнем этаже высоток;
• широкоугольный необходим, когда нужно провести исследование протяженного объекта, а возможности отойти подальше от него нет. Также такие объективы используются для максимально тщательного обследования мелких деталей зданий.

Стоит отметить, что кроме дополнительных объективов, у некоторых тепловизоров есть и масса вспомогательных функций. Так ли они нужны, должен решать каждый для себя, но перед покупкой нужно хорошо подумать, стоит ли переплачивать за дополнительные возможности и не окажутся ли они бесполезными. Устройство может быть дополнительно снабжено модулями Wi—Fi, Bluetooth, GPS, а также компасом, лазерным указателем, цифровой камерой, подсветкой.

Некоторые тепловизоры могут быть оснащены и другими удобными функциями. Измерение влажности на поверхности здания поможет узнать важную дополнительную информацию: утечка воды, неправильная система кондиционирования, вследствие чего скапливается конденсат, проблемы с целостностью крыши. Запись ИК-видео – функция, доступная только в дорогих тепловизорах, и обычно используется крайне редко.

Обзор цен на устройства для тепловизионного обследования зданий

Разберёмся на примерах, по какой цене можно купить тепловизоры для обследования зданий на российском рынке, принимая во внимание некоторые технические характеристики. Редакция Seti.guru напоминает, что стоимость указывается по состоянию на апрель 2018 года. Рассмотрим все возможные ценовые категории

Рассмотрим все возможные ценовые категории.

CONDTROL IR-CAM2 – самый дешёвый прибор из сегодняшнего обзора – 24 000 руб.

Марка, модель	Разрешение, пикселей	Возможность видеосъёмки	Класс защиты	Средняя стоимость (по состоянию на апрель 2018 г.), руб.
Testo 882	320×240	есть	IP54	350 000
Fluke TiX580	640×480	есть	IP54	1 460 000
Fluke TiX500	320×240	есть	IP54	670 000
CONDTROL IR-CAM2	60×60	нет	IP24	24 000
Fluke Ti300	240×180	нет	IP54	460 000
Fluke TiX1000	1024×768	есть	IP54	3 150 000

А это Fluke TiX1000 за 3 150 000 руб.

Редакция Seti.guru специально взяла для примера 4 устройства одного производителя, чтобы читатель смог понять, насколько широким может быть диапазон цен. При желании можно взять тепловизор для обследования зданий в аренду – это обойдётся намного дешевле. Если заниматься энергоаудитом, оказывая услуги на постоянной основе, то через несколько месяцев (при наличии заказов) вполне можно накопить на собственное устройство подобного типа средней ценовой категории.

Рассмотрим пару отзывов пользователей о тепловизорах для зданий. При этом мы не будем рассматривать лишь положительные мнения, ведь главное – объективность, не так ли? Для примера возьмём устройство Testo 875.

Отзыв о модели Testo 875:

Подробнее на Отзовик:

Подробнее на Отзовик:

Как работать?

Специалисты утверждают, что для работы с тепловизором необходимы определённые навыки и знания. В неумелых руках, даже самый сложный и качественный прибор не сможет дать качественный результат. Для определённых видов работ выбирают конкретную модель устройства. Что необходимо сделать, наблюдать или измерить какие-либо показатели.

Прежде чем начать работать с тепловизором, необходимо провести калибровку. Это делается в лабораторных условиях. Вместе с прибором, приобретённым в магазине, выдаётся сертификат, который свидетельствует, что он прошёл проверку.

• Открывают линзу, как у фотоаппарата, проводят обзор; измеряют температуру в точках помещения, в которых она наиболее стабильна. Эти точки будут основой для вычислений.
• Измеряют температуру внутри дома и снаружи. Фиксируют влажность воздуха, силу и направление ветра.
• В дальнейшем проводится съёмка объекта.
• Если необходимо изучить трещину на поверхности или предполагаемый мостик холода, то прибор удерживают на расстоянии не более 25 см от объекта. Это позволит получить более чёткую картинку и произвести точные вычисления.

Изображение можно увидеть сразу на экране. Вычислительные данные по теплопотерям производят с помощью компьютерных программ. Обследование дома занимает много времени, до 5 ч. Бытовые устройства используют для выявления утечки на небольшом участке. Много времени это не занимает. С их помощью можно определить мостики холода в определённом помещении или неполадки в проводке. Для более тщательного обследования нужно время.

Как выбрать?

Для бытового использования выбирают бюджетные тепловизоры, но с хорошим качеством. Предпочтительнее небольшие приборы, которые несложны в управлении.

Одним из таких устройств является Seek Thermal или Seek Thermal Compact. Это камера, которая устанавливается на смартфон или на планшет. Для неё требуется переходник. Устройство водонепроницаемое, ударопрочное. Оно подходит для народных умельцев, мастеров своего дела. Это наиболее востребованные модели для бытового использования. Несмотря на их небольшой размер, они работают с высокой точностью. Приборы подходят для телефонов iOS, Android.

Для домашнего использования рекомендуют модель от российского производителя, RGC TL-80. Он подходит для всех видов работ. В нём имеется встроенная камера, широкий диапазон функционала, досветка, лазерный указатель. Для изображения применяется формат «картинка в картинке».

Прибор FLIR ONE Pro подходит, как для определения неполадок с проводкой, или обнаружения мостиков холода, так и для охотников, которые хотят обнаружить дичь. Прибор небольшой, для смартфона. Разрешение матрицы тепловизора 80*60 пикселей. Изображение – IR Visible Alarm. Устройство работает при температуре, от -20 0С, до +120 0С.

Прежде чем приобрести прибор, необходимо определить, для каких целей его планируется использовать. Чтобы определить утечку тепла, без математических вычислений, используют бытовые устройства. Их подключают к смартфону. Строительные организации нуждаются в точных расчётах. Они приобретают сложные тепловизоры с множеством функций.

Как собрать тепловизор своими руками и стоит ли вообще этим заниматься — нюансы

На самом деле собрать такое устройство можно. Тем более учитывая цену на тепловизоры. Однако, есть несколько интересных нюансов, которые сводят на нет такие самоделки. Во-первых, для того, чтобы получить самодельный тепловизор с качеством определения температуры хотя бы любительского уровня заводских моделей, придётся использовать и хорошую исходную веб-камеру. А это как минимум уже 5000—6000 рублей. Затем нужно найти специальный температурный датчик, который будет отвечать за разрешение тепловой картины. Найти схему тепловизора не так сложно, а вот собрать и заставить работать — это уже не каждому под силу. А для управления всей логикой, как ни крути, придётся использовать контроллер и какое-никакое программное обеспечение, которое, скорее всего придётся писать самому. В общем, целесообразность сборки такого агрегата находится под сомнением. Это можно осуществить, если человек профессионально занимается электроникой, имеет базу компонентов, и знает, как это работает. Простому же обывателю, сэкономить на самодельном тепловизоре вряд ли получится.

Watch this video on YouTube

Предыдущая Бытовая техника Как отличить качественный шуруповёрт от дешёвой подделки? Следующая Бытовая техника Что такое штангенциркуль и как им пользоваться правильно?

Виды тепловизионных приборов

Проверка частного дома на теплопотери ИК-камерой дает возможность провести максимально точные измерения и качественный анализ всех температурных показателей. А после этого, на основе оперативно полученных данных, грамотно выполнить ремонтные работы и/или модернизацию жилого объекта.

Для тепловизионной диагностики задействуют два типа устройств:

• стационарные тепловизоры;
• портативные инфракрасные камеры.

Стационарные приборы используют в основном на производственных предприятиях. Они предназначены для регулярной проверки состояния электросетей и постоянного мониторинга сложного техоборудования. Стационарные системы тепловидения выполнены на полупроводниковых матрицах фотоприемников.

При помощи портативных тепловизоров проводят энергоаудит жилых многоквартирных зданий и частных построек. Эти устройства используют как для одноразовой локальной проверки, так и для комплексной диагностики домов.

Переносные тепловизоры разработаны на основе кремниевых неохлаждаемых микроболометров и отлично подходят для применения в труднодоступных местах.

Тепловизионная съемка – эффективный бесконтактный метод обследования, который целесообразно совмещать с применением аэродвери для измерения и контроля воздухопроницаемости зданий

В зависимости от функциональных возможностей различают три вида тепловизоров:

1. Наблюдательные приборы — обеспечивают только визуализацию различных теплоконтрастных объектов, часто в монохромном виде.
2. Измерительные устройства — создают графическое изображение в пределах инфракрасного излучения и присваивают каждой точке светового сигнала определенное значение температуры.
3. Визуальные пирометры — предназначены для бесконтактных температурных измерений и визуализации теплового поля конкретных объектов с целью обнаружить зоны с отклонениями от нормальных показателей.

Цена на хорошие функциональные приемники теплового излучения стартует от 3000 долларов. Их покупка для одноразового обследования дома просто нерентабельна. Многие компании сегодня предлагают строительные тепловизоры в аренду на сутки. Это очень удобная услуга.

Также можно заказать полное профессиональное тепловизионное обследование коттеджа/дома. Средняя стоимость съемки тепловизором составляет 5 долларов за 1 метр квадратный площади частного жилого объекта.

Как правило, стоимость тепловизоров является показателем их функциональности. Но даже бюджетные модели эффективно выполняют инфракрасную диагностику. А потому при выборе стоит ориентироваться на базовые технические характеристики и умение решать конкретные задачи.

Функциональные возможности тепловизионных камер зависят от разрешения инфракрасного датчика, его чувствительности и рабочего диапазона температур

Значительно упростят тепловизионную диагностику дома и различные аксессуары – съемные оптические широкоугольные объективы для рассмотрения общего плана и телеобъективы для детализации критических участков, раскладные штативы, контейнеры для хранения аккумуляторов.

Для чего используют тепловизоры в строительстве

Обследование строительным тепловизором коттеджа, дачи или жилого дома дает возможность увидеть на термограмме то, что происходит внутри различных предметов и конструкций здания, вообще не касаясь их. Это называют неразрушающим контролем.

Такого рода осмотр покажет состояние отопительных трубопроводов в стенах и теплом полу без вскрытия штукатурки или кафельной плитки.

В основе тепловой диагностики лежит принцип фиксирования неоднородностей теплового поля, что позволяет судить о состоянии исследуемых объектов

Чувствительность некоторых моделей достигает сотых долей градуса, благодаря чему можно не только увидеть тепловой след на поверхности конструкций, но и узнать, что же происходит внутри.

Уникальным преимуществом современных тепловизоров перед другими средствами контроля является именно возможность заглянуть внутрь предметов без нарушения их целостности. Даже минимальное отклонение температурных показателей от нормы будет свидетельствовать о наличии неполадок, к примеру, в электросети.

Проверка частного дома тепловизором поможет решить самые разные задачи:

• локализовать места утечек тепла и определить степень их интенсивности;
• проконтролировать эффективность пароизоляции и выявить образование конденсата на различных поверхностях;
• правильно подобрать тип утеплителя и рассчитать необходимое количество теплоизоляционного материала;
• обнаружить протекание крыши, трубопроводов и теплотрасс, утечку теплоносителя из отопительной системы;
• проверить воздухонепроницаемость оконных стеклопакетов и качество монтажа дверных блоков;
• провести диагностику вентиляции и системы кондиционирования;
• определить наличие трещин в стенах сооружения и их размеры;
• найти места засоров в системе теплоснабжения;
• диагностировать состояние электропроводки и выявить слабые контакты;
• обнаружить места обитания грызунов в доме;
• найти источники сухости/повышенной влажности внутри частной постройки.

Строительный тепловизор дает возможность оперативно проверить соответствие параметров возведенного здания техническим требованиям, оценить качество недвижимого объекта перед его покупкой и диагностировать работу внутренних коммуникаций.

Проведенное обследование дома термографическим сканером до начала укладки теплоизоляционных материалов поможет правильно рассчитать расходы на утепление

А уже после окончания работ тепловизионная съемка позволит проконтролировать финальный результат и обнаружить недостатки монтажа, создающие теплопотери. Проверка покажет и мостики холода, которые можно быстро устранить при подготовке к зимнему сезону.

Перед реконструкцией или ремонтом старых сооружений прибор с инфракрасной камерой придет на помощь, чтобы выявить самые холодные зоны и места затеканий, проблемы с теплыми полами, и объективно оценить объем запланированных строительных работ.

Устройство и принцип работы тепловизора

Принцип работы оборудования заключается в захвате ИК-излучения с любой поверхности, находящейся непосредственно перед считывающей матрицей прибора. С помощью специальных миниатюрных терморезисторов, чувствительных к малейшему нагреву, прибор анализирует температуру объекта и выдаёт результат.

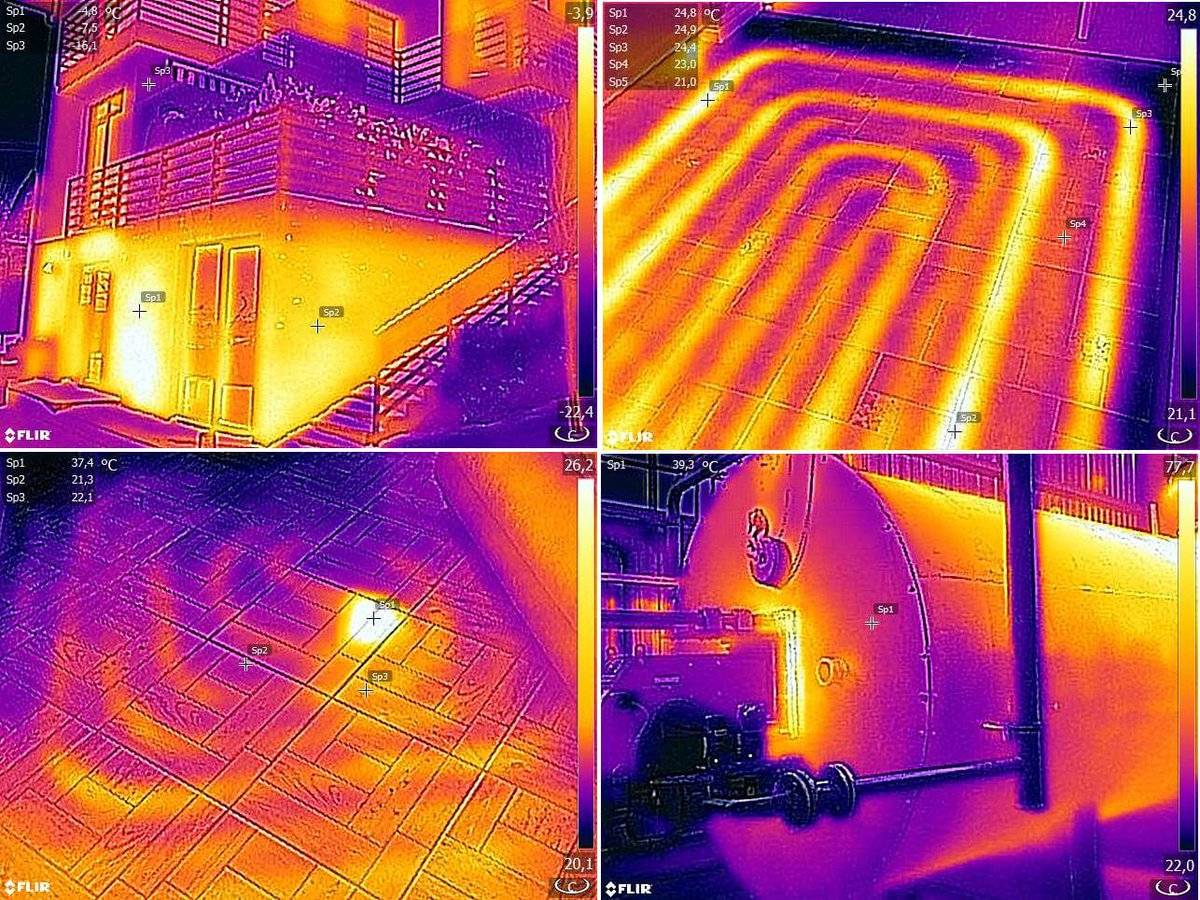

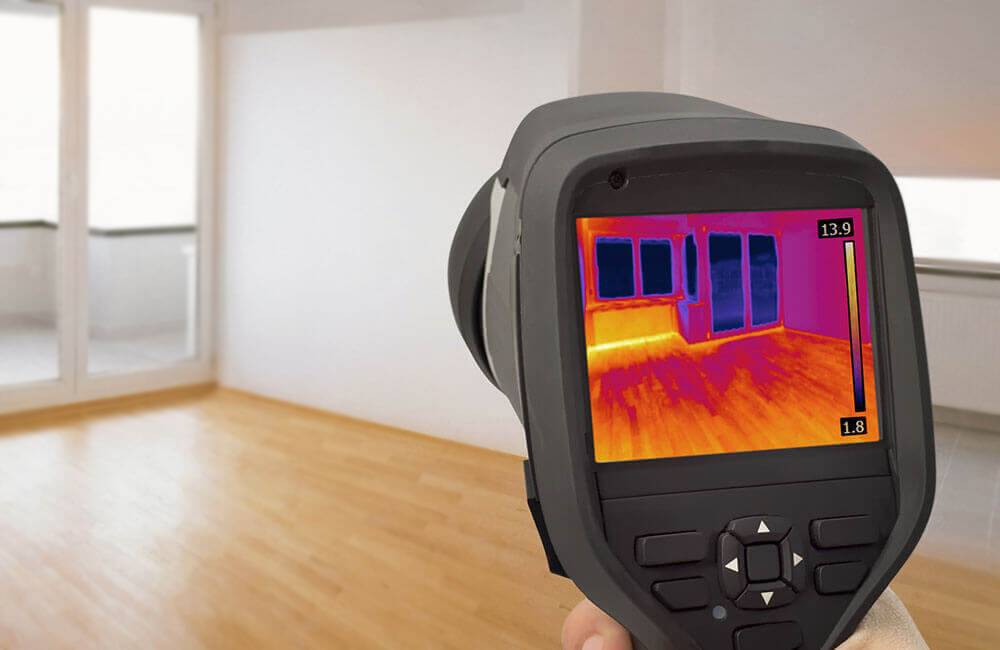

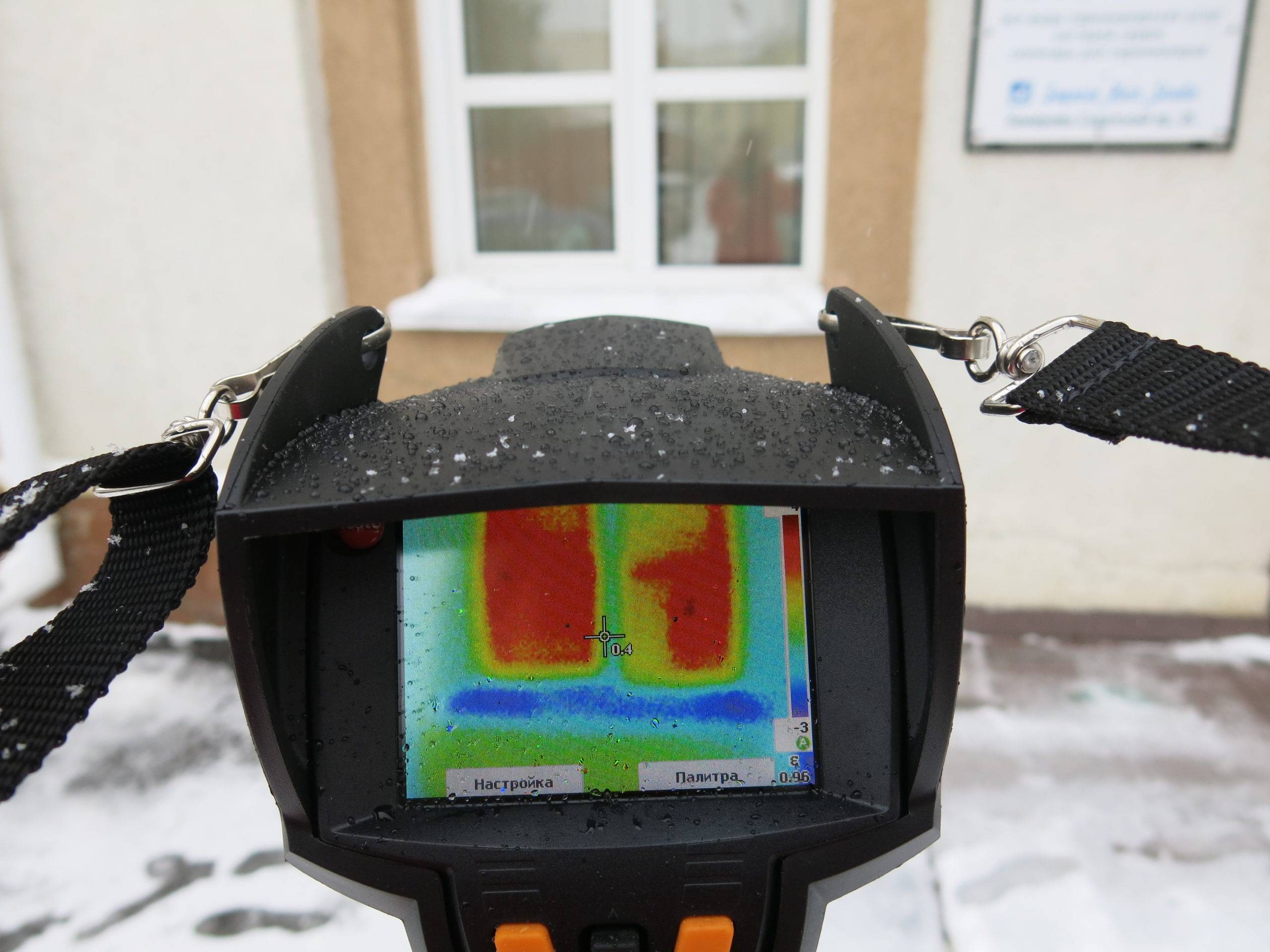

Пример, как выглядит изображение «глазами» тепловизора, можно увидеть на фото.

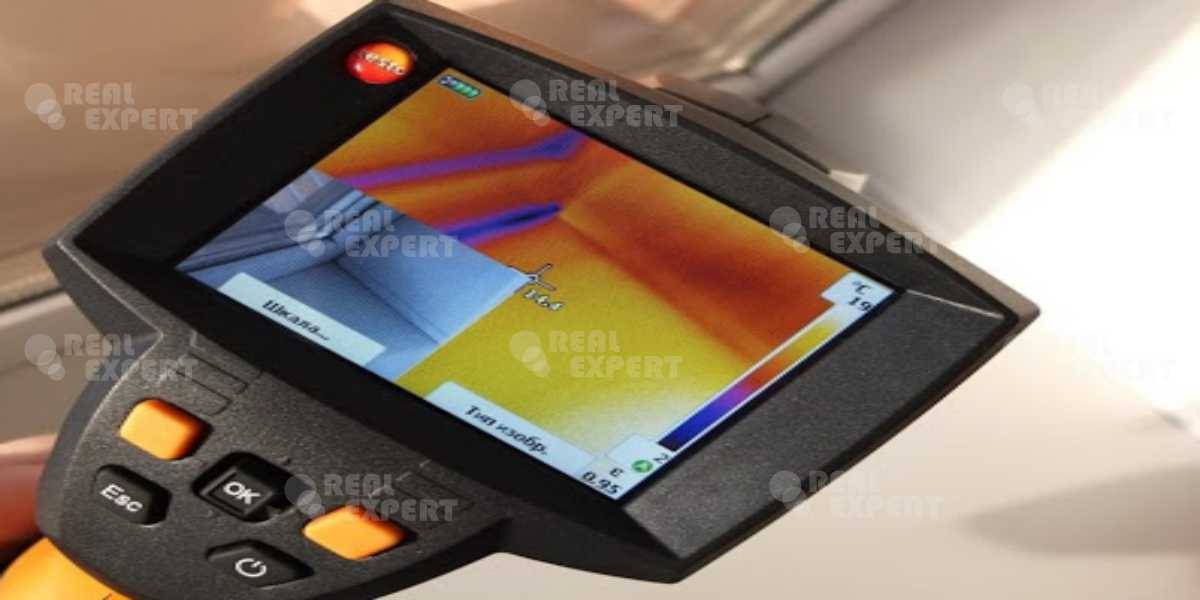

Исследование тепловизором тепловых потерь в квартире

Стрелочками в этом случае указаны дорожки холода, которые показал прибор. Более тёмная гамма обозначает низкие температуры, жёлтая и красная, как уже говорилось выше, – высокие. Вся информация в режиме реального времени выдаётся на монитор. Фотография или рисунок, который отображает прибор, называется термокарта. На фото заметна шкала, которая позволяет оценить точную температуру данного объекта, а также дата проведения исследования.

Термокарта дома позволяет точно выявить потери тепла и вовремя решить проблему с теплоизоляцией

С подобной фотографией и заключением эксперта можно обращаться к управляющей компании или застройщику с претензией, если вы заметили щели в межплиточных перекрытиях. В любом случае такая информация будет полезна для качественного утепления помещений.

Как выбрать тепловизор для самостоятельных замеров: советы профессионалов

При выборе подобного оборудования не следует ориентироваться только на стоимость. Нужно учитывать все функции и опции, перечисленные в сегодняшней статье. Учитывая, что наш потенциальный читатель выбирает тепловизор исключительно для личного (либо коммерческого) использования, редакция Seti.guru берёт на себя смелость дать один совет.

Очень важно! Не стоит приобретать очень дорогостоящее оборудование – использовать весь его потенциал вы не сможете. Лучше выбрать модель с небольшим диапазоном температур

Основное внимание следует обратить на разрешение инфракрасного датчика. Также нет необходимости уделять слишком много внимания разрешению экрана – устройство можно скоммутировать с персональным компьютером, после чего рассмотреть картинку детально, выявив проблемные места

Дорогостоящие тепловизоры для разового использования покупать нерентабельно

В каком виде выдается отчет о термографии после проверки дома тепловизором

Согласно ГОСТу Р 54852-2011, конечный отчет должен содержать:

• полное описание исследуемого объекта, его адрес и применяемые стандарты и нормативные документы, используемые при исследовании;
• заключении о соответствии ГОСТ с текущим объектом. То есть можно ли применять данный стандарт для текущего объекта;
• серийные номера, марку и модель измерительного оборудования, а также его полную спецификацию. Также должны быть указаны даты поверок;
• дата и время проведения осмотра;
• информацию о погоде — атмосферные осадки, направление и скорость ветра;
• информация о перепадах между внутренней и наружной стороной здания;
• если имеются особые условия, например, резкий перепад погоды, то он должен отражаться в отчете;
• термограммы, полученные в результате обследования. Если необходимо, то исследование дополняется фотографиями или комментариями;
• в случае обнаружения дефектов, они описываются согласно классификации, с указанием их характеристик и возможных причин;
• дату и подпись.

Более точные данные по документам и отчетам можно найти в ГОСТ  Р 54852-2011, который называется «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций».

RGK TL-80 (Россия)

Съёмка

Встроенная в RGK TL-80 камера видимого диапазона помогает быстро обнаружить утечку тепла: для этого на картинку накладывается радиометрическое изображение. А подсветка, лазерный указатель и функция 32-кратного масштабирования упрощают специалисту обнаружение дефектов в слабо освещённых помещениях или на большом расстоянии.

Кроме того, у пользователя RGK TL-80 есть возможность записать видео или голосовой комментарий

Обратите внимание на частоту обновления кадров: у RGK она составляет 50 Гц, в то время как у других моделей данной ценовой категории — всего 9 Гц. Это помогает специалисту получить качественное видео во время быстрого сканирования объекта

Обработка результатов

Вместе с прибором компания поставляет и программное обеспечение — RGK Vision. Здесь 3 активных окна: «Настройки», «Анализ» и «Отчёты». В первом окне можно изменять параметры видимого и инфракрасного изображения: коэффициент излучения, отражённую температуру и расстояние до объекта. Во втором окне — анализировать показатели прибора в различных точках. В третьем — сохранять результаты в удобных форматах *.RTF или *.PDF.

Производитель подготовил руководство пользователя: в нём есть подробные описания всех 3 активных окон. Например, для третьего окна производители дают советы по правильному составлению отчётов.

Устройство и принцип работы

Чувствительным элементом любого тепловизора является датчик, который трансформирует инфракрасное излучение различных объектов неживой и живой природы, а также фона в электрические сигналы. Полученная информация преобразуется прибором и воспроизводится на дисплее в виде термограмм.

У всех живых организмов в результате метаболических процессов выделяется тепловая энергия, которая отлично видна оборудованию

У механических аппаратов нагрев отдельных составляющих частей происходит из-за постоянного трения в точках сопряжения подвижных элементов. В оборудовании и системах электрического типа нагреваются токопроводящие детали.

После наведения и съемки объекта ИК-камера мгновенно формирует двухмерное изображение, содержащее полные сведения о температурных показателях. Данные можно сохранить в памяти самого устройства или на внешнем носителе, а можно перенести при помощи USB-кабеля на ПК для детального анализа.

На термограммах отображается интенсивность инфракрасного излучения исследуемых конструкций и поверхностей. Каждый отдельный пиксель соответствует конкретному значению температуры.

По неоднородности теплового поля выявляют ошибки в инженерных конструкциях дома и дефекты стройматериалов, недостатки теплоизоляции и некачественный ремонт

На черно-белом экране тепловизора самыми светлыми будут отображены теплые зоны. Все холодные объекты будут практически неразличимыми.

На цветном цифровом дисплее участки, которые сильнее других излучают тепло, засветятся красным цветом. По уменьшению интенсивности излучения спектр будет сдвигаться в сторону фиолетового. Черным цветом на термограмме будут отмечены наиболее холодные зоны.

Для обработки полученных тепловизором результатов достаточно подключить прибор к персональному компьютеру. Это позволит перенастроить цветовую палитру на термограмме так, чтобы необходимый диапазон температур был заметен лучше всего.

Современные многофункциональные устройства оснащены специальной матрицей-детектором, которая состоит из огромного количества совсем миниатюрных чувствительных элементов.

Инфракрасное излучение, зафиксированное объективом тепловизора, будет проектироваться на этой матрице. Такие ИК-камеры способны обнаружить температурный контраст, равный показателям 0,05-0,1 ºC.

Большинство моделей тепловизоров оснащены жидкокристаллическим контрольным дисплеем для отображения информации. Однако качество экрана не всегда свидетельствует о высоком уровне инфракрасного оборудования в целом.

Основным параметром является мощность микропроцессора, задействованного для кодирования полученных данных. Скорость обработки информации играет главную роль, поскольку сделанные без штатива снимки могут оказаться размытыми.

Функционирование тепловизионных устройств базируется на фиксации температурной разницы общего фона и объекта, и преобразовании полученных данных в графическое изображение, видимое человеческим глазом

Такая разница объясняется тем, что на одну чувствительную ячейку приходится меньшая площадь поверхности исследуемого объекта. В графических изображениях с большим разрешением оптические шумы почти незаметны.

Правила применения тепловизора

Главная задача тепловизионного обследования – безошибочно выявить потери тепла и дефекты в работе инженерных систем, а также обнаружить возможные слабые места жилого объекта на этапе строительства.

Тепловизионная диагностика зданий включает:

• обследование в длинноволновой ИК-области спектра в диапазоне 8-15 мкм;
• построение температурной карты исследуемых предметов и поверхностей;
• мониторинг динамики тепловых процессов;
• точный расчет тепловых потоков.

Проверку жилого объекта выполняют как снаружи, так и внутри здания. В первом случае инфракрасная съемка позволяет обнаружить грубые дефекты инфильтрации воздушных потоков через ограждающие конструкции дома и дефекты теплоизоляции. Во втором — выявить ошибки в функционировании отопительной системы и сети электроснабжения.

Проводить тепловизионную диагностику лучше в холодную пору, когда разница температурных показателей на улице и в доме составляет больше 10 градусов по шкале Цельсия

Чем выше перепад температур, тем точнее результаты проверки. Кроме того, чтобы получить корректные данные, обследуемый жилой объект должен бесперебойно отапливаться не меньше 2-х суток. В летний период обследовать здание тепловизором практически бесполезно из-за минимальной разницы температур.

Проверка зданий приемниками теплового излучения показывает распределение температурных полей по поверхностям предметов или конструкций в конкретный момент времени. Поэтому проведение съемки инфракрасной камерой сильно зависит от ряда условий, соблюдение которых критично для получения корректных результатов.

На работу прибора влияет сильный ветер, солнце и дождь. Под их воздействием дом будет охлаждаться или нагреваться, а значит проверку можно считать неэффективной. Обследуемые конструкции и поверхности не должны находиться в зоне попадания ярких прямых лучей солнца или отраженного излучения в течение 10-12 часов до старта тепловизионной диагностики.

Дверные и оконные блоки рекомендовано сохранять в фиксированном положении 12 часов перед съемкой инфракрасной камерой и в процессе проверки здания.

До начала обследования дома на устройстве необходимо выставить базовые настройки, а именно:

• установить нижний и верхний предел температуры;
• настроить диапазон тепловизионной съемки;
• выбрать уровень интенсивности.

Другие показатели регулируют в зависимости от типа теплоизоляции, материалов стен и перекрытий. Энергоаудит частного дома начинают с проверки фундамента, фасада и крыши здания.

На этом этапе очень важно провести тщательную диагностику, поскольку участки на одной плоскости значительно отличаются и приемники теплового излучения обязательно это покажут. После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания

Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем

После проверки внешней части приступают к диагностическим мероприятиям внутри жилого здания. Здесь выявляют около 85% всех строительных дефектов и неисправностей инженерных систем

Съемку проводят в направлении от оконных блоков к дверям, неспешно исследуя все технологические проемы и стены. При этом двери между комнатами оставляют открытыми, чтобы стабилизировать потоки нагретого воздуха и свести к минимуму вероятность погрешностей при измерениях.

Стены на время внутренней термографии здания необходимо освободить от ковров и картин, отслоившихся старых обоев и прочих предметов, которые препятствуют прямой видимости исследуемого объекта.

Дома, оснащенные радиаторами отопления, принято снимать только с внешней стороны. Диагностику фасадов проводят при благоприятных погодных условиях – отсутствии влажного тумана, задымленности, атмосферных осадков.

Основные категории тепловизионного обследования

• Тепловизионное обследование многоквартирного дома обычно охватывает следующие коммуникации:
• Состояние стен, пола, крыши, кровли, потолков, окон и дверей (проверяется качество монтажа, устанавливается наличие трещин и зазоров, которые негативно влияют на теплосбережение).
• Выявление дефектов в тепловой системе дома. Технические дефекты могут иметь различную природу — скрытые трещины, неправильное расположение радиаторов и так далее.
• Контроль труб водо- и теплоснабжения в здании и снаружи него. Функционирование естественных источников тепла и систем удаления дыма (скажем, это могут быть камины, тепловые печи, дымоходы и дымовые трубы).
• Проверка тепловых энергосистем (горячая вода, отопление, автономные системы питания, теплотрассы). Работа электрических коммуникаций, холодильных установок, кондиционеров.

В заключение

Подводя итог можно отметить, что тепловизор для обследования зданий и сооружений − действительно очень полезный прибор. Однако для разового использования приобретать его нет смысла – стоимость слишком высока. Но можно купить более дешёвый мобильный тепловизор, который поможет сэкономить на оплате счетов за отопление.

Надеемся, что информация, изложенная сегодня, была полезна нашему уважаемому читателю. Если остались вопросы, мы будем рады на них ответить в обсуждении ниже. Пишите, спрашивайте, общайтесь. У вас есть опыт использования подобного оборудования? Напишите об этом – такая информация будет полезна другим читателям. А напоследок предлагаем посмотреть небольшое, но весьма информативное видео по сегодняшней теме.
