Типоразмеры рожковых ключей

У любого инструмента существуют свои характеристики и параметры. Есть и общепринятые стандартные размеры рожковых ключей. Чтобы определить размер

, необходимо обращать внимание на пролет части, который имеют недвижные его губки. Это, так называемый, зев инструмента. Ручка любого рожкового ключа имеет цифровую маркировку

Это тот размер в миллиметрах, который определяет ширину между губками

Ручка любого рожкового ключа имеет цифровую маркировку. Это тот размер в миллиметрах, который определяет ширину между губками.

Типоразмеры могут находиться в диапазоне от минимальных (2,5х3,2 мм) и до максимальных (70х80 мм). Это допустимые нормы

ГОСТ, которые нельзя нарушать ни при каких условиях. В ГОСТ указываются и другие характеристики рожковых ключей, например:

Производится специальный расчет максимальных отклонений размера зева;
Любой изготовленный рожковый ключ обязан иметь установленную прочность и твердость;
Устанавливается маркировка товарного знака;
Учитывается декоративно-защитное покрытие ключа т. д.

Виды ключей

Теперь давайте рассмотрим, какие разновидности бывают. Самые используемые ключи, у которых в составе находится два зева. Еще одно его название – это двух рожковый ключ (ГОСТ 2839). Если вам необходимо выкрутить крепление с магом в 18 или 20 мм между противоположными гранями, то вам нужно выбрать инструмент с рукояткой, на которой находятся обозначение 18 и 20.

Случается так, что в форс-мажорных обстоятельствах не всегда под рукой находится инструмент необходимого размера. В этом случае подходит ключ на один размер больше

. При использовании неподходящего по назначению инструмента нужно использовать нож или отвертку, установите их в пустое пространство.

Виды рожковых инструментов:

составные (ГОСТ 16.983). В их конструкции находится насадка торцевой структуры, полое гнездо и рукоятка, короткая или длинная;
разводные (ГОСТ 7275.75). Это рожковые ключи, где размер может изменяться;
ключи узконаправленного профиля. Это специфические ключи для определенного вида деятельности;
существуют звездообразные, бристольские и шестигранные (ГОСТ 11737.93) ключи, которые используются для работы с велосипедным и компьютерным оборудованием, с вкручиванием крепежей в труднодоступных местах, которые граничат практически с ювелирной работой.

Как выбрать ключ трещотку

За частую трещоточная отвертка используется для закручивания и откручивания болтов и гаек. Торговая марка Jonnesway зарекомендовала себя как надежный производитель профессионального инструмента, которая имеет в совсем ассортименте широкий выбор ключей.

Дизайн отверток бывает весьма разнообразным, ведь для разных типов работ, может потребоваться особая форма устройства. Это позволяет покупателю выбрать трещотку, которая лучше будет подходит именно для него. Оптимальный вариант ― иметь несколько разных ключей в своем арсенале для разных целей.

Как работает трещотка

Дизайн трещоток очень простой. Основной частью ключа является вылитая стальная форма с ручкой с одной стороны, и головкой с другой. Зачастую ручку делают обрезиненной ― для большего удобства при работе. Трещоточный механизм устанавливается внутри головки ключа. Переключатель трещотки имеет два положения: для закручивания либо откручивания.

Механизм работы ключа

Вращение трещоточной головки в одну из сторон блокируется, а в обратную сторону свободно прокручивается, что позволяет при работе с инструментом закручивать или откручивать крепеж, не снимая с него головку, как бы это потребовалось при работе со стандартным ключом.

Благодаря этому процесс работы протекает быстрее. Головка непосредственно крепится на квадратный стержень, в народе именуемым «квадратом». Размер этого квадрата бывает разным зависимости от типа головки.

Существуют 5 размеров квадрата, три из которых наиболее популярные (таблица 1).

Размеры квадрата трещотки

Размер квадрата	Применение
¼ дюйма	Для работы в ограниченном пространстве с минимально прилагаемым усилием
3/8 дюйма	Самый популярный размер используется для большинства работ
½ дюйма	Для тяжелых работ, часто имеет ударную рукоятку для послабления туго занятых болтов или гаек
¾ и 1 дюйм	Используется очень редко, в основном, для самых тяжелых задач

Характеристики

Длина ручки. Определяет максимальное возможное усилие, которое можно к ней приложить. Чем длиннее ручка, тем больше усилие можно приложить к ключу. Трещотки Джонсвей начинаются с длины 110 мм, самые большие модели имеют длину около 700 мм. Покрытие рукоятки бывает гладким, матовым, ребристым, резиновым либо маслостойким.

Механизм квадрата, на который надевается головка имеет подпружиненный шариковый подшипник внутри. С одной стороны механизма пружина придерживает шарик, который удерживает головку на посадочном месте. Во всех трещотка Джонствей присутствует кнопка с обратной от головки стороны. При ее нажатии шарик уходит внутрь квадрата, тем самым освобождая головку.

Джонсвей имеет в ассортименте трещотки с шарнирным механизмом благодаря этому появляется возможность работать ключом под разными углами головки по отношению к рукоятке.

В дополнении к стандартным механическим трещоточным ключам есть специальные ключи, которые приводится в действие по тому же принципу, но другим способом.

Динамометрический ключ – это ключ, который может затягивать крепеж с заданным усилием. За частую используется в автосервисе, где требуется прочно закрепить крепеж при этом не сорвав резьбу.

Пневматический трещоточный ключ – этот тип ключей приводится в действие сжатым воздухом, имеет переключатель для вращения в обе стороны и оборудован курковым механизмом, который выпускает воздух под высоким давлением и вращает головку.

При помощи инструмента Jonnesway вы сможете легко и быстро выполнить любую работу.

Благодаря специальному покрытию с него легко удалять загрязнения, а внешний вид будет радовать вас в течении всего срока эксплуатации.

Назначение и применение

Целью использования этого инструмента является закручивание (откручивание) винтов, саморезов, конфирматов, имеющих шестигранное углубление. Ключ применяется во многих отраслях деятельности — в авторемонте, сборке мебели, в пластиковых окнах, велосипедах и мототехнике, в бытовой технике. Использование такого приспособления, как имбусовый ключ, ограничено лишь областью применения соответствующих винтов, а они сегодня применяются практически во всех отраслях деятельности человека.

Конструктивно инструмент представляет собой шестигранный пруток, изогнутый в виде буквы Г. Рабочим концом является, чаще всего, более короткая часть, хотя в труднодоступных местах болты откручивают или зажимают иногда и длинной стороной шестигранника. Также для работы в труднодоступных местах на длинном плече инструмента изготавливается шарообразный наконечник, что даёт возможность работать с расположенными под углом винтами.

При производстве имбусового ключа применяется инструментальная сталь, хромванадиевые и хроммолибденовые сплавы. Ключи исполняются не только в виде привычного Г-образного инструмента, но и с Т-образной рукояткой, в виде головок или бит для шуруповёртов. Разнообразие велико — общим является использование в головках винтов внутреннего шестигранного углубления.

Советы из личного опыта

Всяческие мультизахватные ключи, способные работать с гайками разных размеров даже без перенастройки, чаще всего пылятся в мастерской без дела. Быстрота работы мультизахватными ключами совершенно не окупается её плохим качеством, да и куда спешить? Ремонт — не конвейер!

Очень хотелось бы, чтобы инструмент выглядел красиво. Но тут тоже есть некоторые подвохи. Ключи, покрытые хромом или никелем, выглядят сначала неплохо, но потом покрытие часто отслаивается, к тому же отвалившийся с рабочих поверхностей хром увеличивает размер зева и снижает передаваемый момент. Зато ключ с матовой поверхностью, достигаемой финишной шлифовкой, не будет выскальзывать из рук, да и товарного вида не теряет.

Нередко на ручки инструмента надевают резиновые ручки, «чтобы не скользило». Чаще всего постепенно между металлом и резиной проникает масло, и в самый нужный момент резинка соскочит с ключа, а до этого, взаимодействуя с бензином и маслом, приобретёт крайне неряшливый вид. Если ручка имеет удобную форму и насечку, то никакой резины уже не потребуется.

Заманчиво купить большой набор ключей в большом футляре, но у этого решения тоже есть недостатки. При работе ящику размером 60×60 см довольно трудно найти место, да и пользоваться в каждом отдельном случае чаще всего приходится лишь парой ключей из 60 наименований, представленных в наборе. Может быть, лучше иметь пять маленьких наборов вместо одного большого? Нужны рожковые ключи, их и берём, а остальные — торцевые, отвёртки, кусачки и прочее — не трогаем…

Работать с ключами желательно в нитяных перчатках: это избавит вас от мелких порезов, царапин и ожогов, не говоря уж о том, что проще будет отмыть руки.

Как бы хорош ни был ключ, ему надо помогать. Если на резьбу или под гайку (куда удастся) плеснуть проникающей смазки типа WD-40, то через десять минут вам даже не придётся сильно напрягаться. Казалось бы, безнадёжная гайка отвернётся почти без сопротивления. Если нет специального средства, подойдут солярка, уксус, керосин, тормозная жидкость.

Чтобы потом легче отвернуть крепёж, перед заворачиванием желательно на резьбу нанести мовиль (чаще применяется для антикоррозийной защиты порогов автомобилей): он герметизирует резьбу и препятствует отворачиванию от вибрации. Полезно смазать резьбу небольшим количеством графита или графитной смазки. А вот литол или солидол использовать не следует, они и от воды не защищают, и со временем «пригорают».

Как накормить 9 миллиардов. Путь к новой диете
Ипотека на старый деревянный дом (личный опыт)

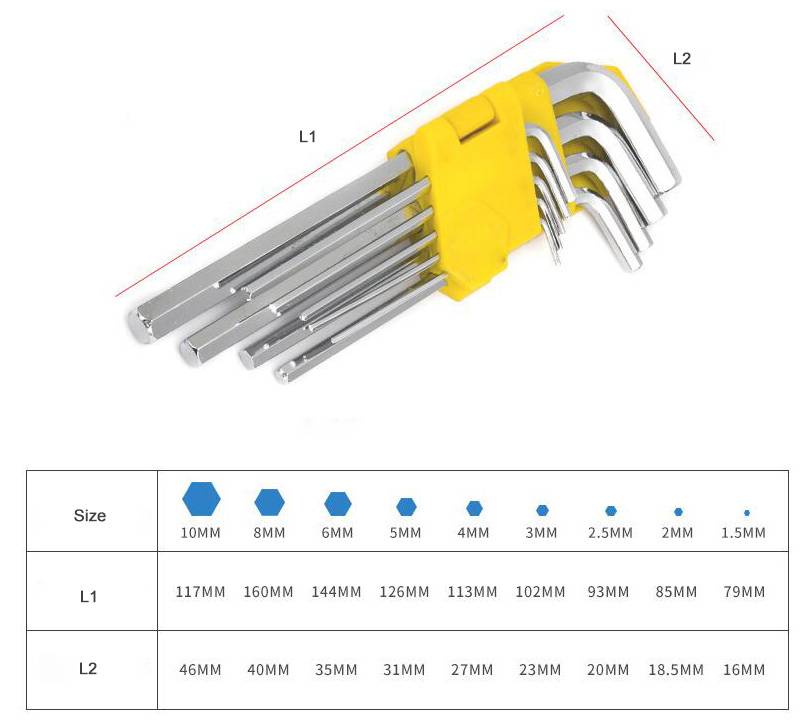

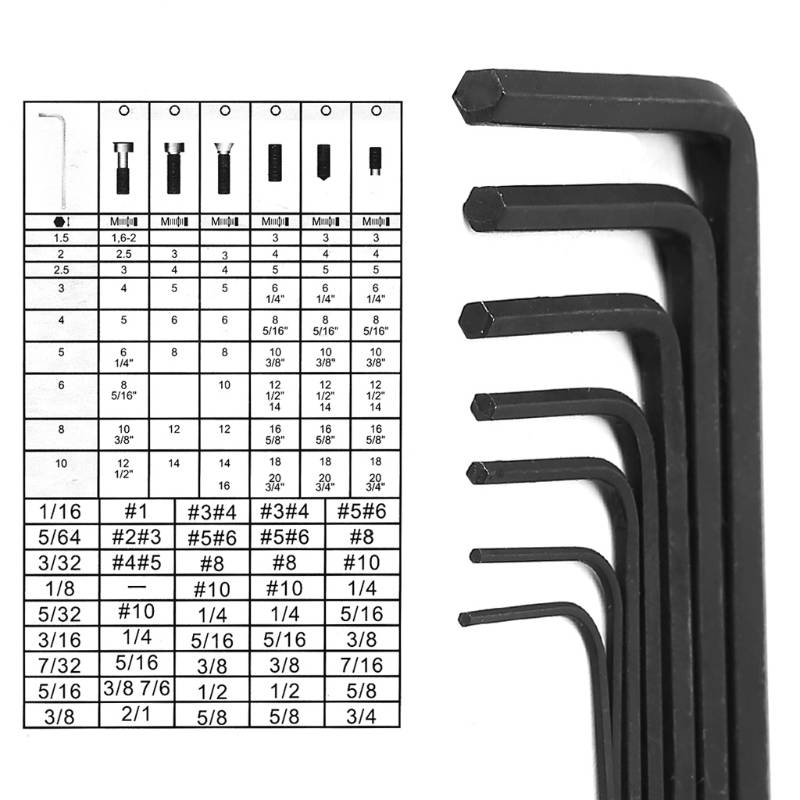

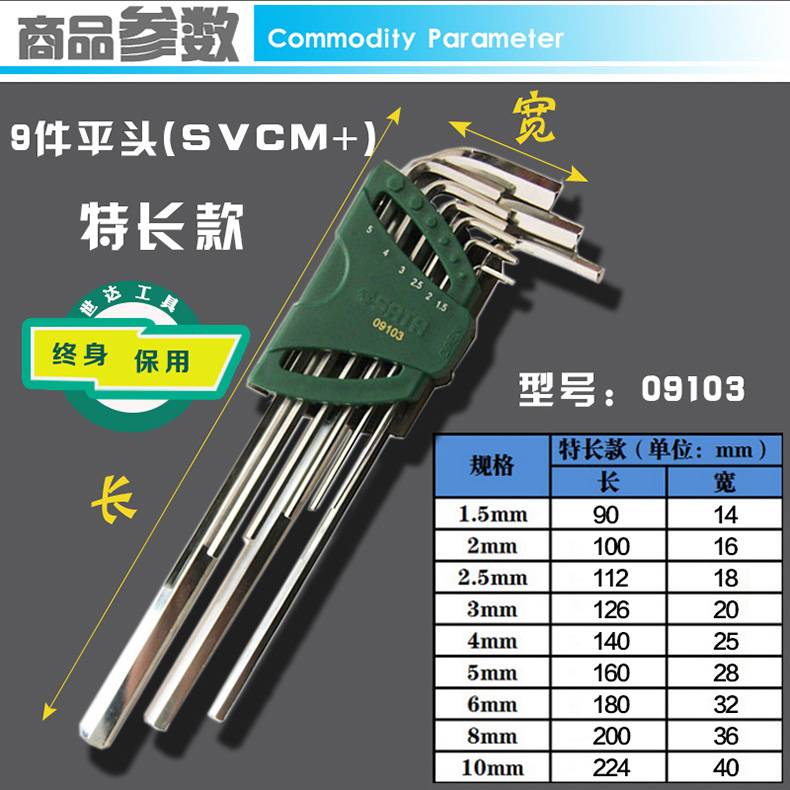

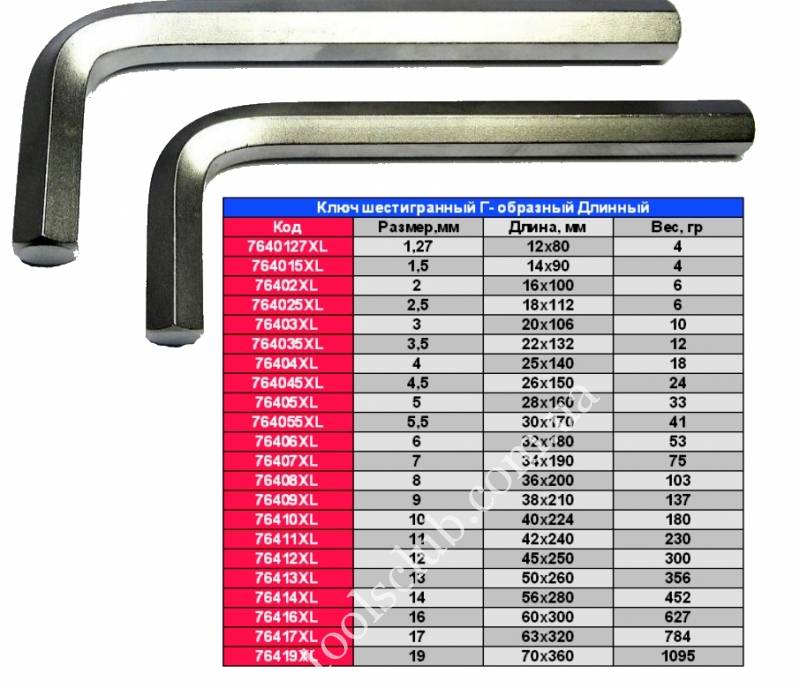

Размеры и маркировка

Стандартная конструкция обозначается как HEX, дополнительно предусмотрена нумерация в соответствии с расстоянием между парой граней. При рассмотрении со стороны метрического измерения, необходимые стандарты производства указаны в ISO 2936:2001. Предусмотрены следующие варианты имбусового ключа:

от 0,7 до 1,5 мм;
от 2 мм до 6 мм, где шаг составляет 0,5 мм;
от 7 мм до 22 мм, где шаг равен 1 мм;
от 24 до 46 мм.

Инструмент для головок TORX также является одной из разновидностей имбусового ключа. Различие между этими вариантами в том, что для TORX характерно углубление в форме звездочки.

Важно, чтобы основная часть инструмента совпадала с отверстием и плотно прилегала к нему, это обеспечивает равномерное распределение нагрузки, что гарантирует отсутствие срывов и безопасность. По этой причине необходимо применять ключи соответственно размерам крепежных элементов

Например, при использовании шестигранника 5,5 мм для метиза с отверстием в головке больше на 0,5 мм, не исключено травмирование и истирание граней.

Некоторые особенности

Рассмотрим несколько особенностей имбусового ключа, некоторые из которых можно однозначно определить, как преимущества:

достоинства инструмента — простота, лёгкость, малый вес;
поверхности соприкосновения болта с ключом изолированы от внешних вредных воздействий;
количество поверхностей контакта между болтом и инструментом — шесть;
имбусовый ключ может использоваться с безголовыми винтами;
винт может вставляться в отверстие при помощи шестигранника;
крутящий момент лимитирован толщиной инструмента и его длиной;
может применяться для очень маленьких болтов и головок;
имбусовый ключ очень дёшев, что даёт возможность включать его в комплект поставки продукции, требующей окончательной сборки пользователем;
инструмент Г-образный (в англоязычных источниках называют L-образным);
ключ исключительно ремонтопригоден — грани могут быть поправлены напильником или отрезается повреждённая часть, а остаток используется, как новый.

Дюймовые ключи — таблица размеров

Дюймовые ключи и головки вам пригодятся, если вы ремонтируете или используете американскую технику. Техника из США за последние годы получила широкое распространение в нашей стране: американские тягачи, автомобили, сельхозтехника. Кроме этого, американские агрегаты, двигатели и трансмиссии, устанавливают многие производители из других стран, в том числе российские.

Если крепление новое и неизношенное, а стандартные инструменты «немного не подходят»: меньший размер не налезает, а следующий болтается. В таких случаях, велика вероятность того, что вам нужны дюймовые ключи.

Если вы ремонтируете или работаете на технике с дюймовыми креплениями, обязательно стоит приобрести набор дюймовых ключей, набор дюймовых головок и, если необходимо, набор дюймовых шестигранников.

Для того, чтобы вы могли лучше разобраться с дюймовыми размерами, ниже приведена таблица для конвертации в метрическую систему.

ДЮЙМ	ММ	ДЮЙМ	ММ	ДЮЙМ	ММ	ДЮЙМ	ММ	ДЮЙМ	ММ
1/32	0,7938	1-1/32	26,1938	2-1/32	51,594	3-1/32	76,9938	4-1/32	102,3938
1/16	1,5875	1-1/16	26,9875	2-1/16	52,388	3-1/16	77,7875	4-1/16	103,1875
3/32	2,3812	1-3/32	27,7812	2-3/32	53,181	3-3/32	7835812	4-3/32	103,9812
1/8	3,1750	1-1/8	28,5750	2-1/8	53,9750	3-1/8	79,3750	4-1/8	104,7750
5/32	3,9688	1-5/32	29,3688	2-5/32	54,769	3-5/32	80,1688	4-5/32	105,5688
3/16	4,7625	1-3/16	30,1625	2-3/16	55,563	3-3/16	80,9625	4-3/16	106,3625
7/32	5,5562	1-7/32	30,9562	2-7/32	56,356	3-7/32	81,7562	4-7/32	107,1562
1/4	6,3500	1-1/4	31,7500	2-1/4	53,1500	3-1/4	82,5500	4-1/4	107,9500
9/32	7,1438	1-9/32	32,5438	2-9/32	57,944	3-9/32	83,3438	4-9/32	108,7438
5/16	7,9375	1-5/16	33,3375	2-5/16	58,738	3-5/16	84,1375	4-5/16	109,5375
11/32	8,7312	1-11/32	34,1312	2-11/32	59,531	3-11/32	84,9312	4-11/32	110,3312
3/8	9,5250	1-3/8	34,9250	2-3/8	60,3250	3-3/8	85,7250	4-3/8	111,1250
13/32	10,3188	1-13/32	35,7188	2-13/32	61,119	3-13/32	86,5188	4-13/32	111,9188
7/16	11,1125	1-7/16	36,5125	2-7/16	61,9125	3-7/16	87,31,25	4-7/16	112,7125
15/32	11,9062	1-15/32	37,3062	2-15/32	62,7062	3-15/32	88,1062	4-15/32	113,5062
1/2	12,7000	1-1/2	38,1000	2-1/2	63,5000	3-1/2	88,9000	4-1/2	114,3000
17/32	13,4938	1-17/32	38,8938	2-17/32	64,2938	3-17/32	89,6938	4-17/32	115,0938
9/16	14,2875	1-9/16	39,6875	2-9/16	65,0875	3-9/16	90,4875	4-9/16	115,8875
19/32	15,0812	1-19/32	40,4812	2-19/32	65,8812	3-19/32	91,2812	4-19/32	116,6812
5/8	15,8750	1-5/8	41,2750	2-5/8	66,6750	3-5/8	92,0750	4-5/8	117,4750
21/32	16,6688	1-21/32	42,0688	2-21/32	67,4688	3-21/32	92,8688	4-21/32	118,2688
11/16	17,4625	1-11/16	42,8625	2-11/16	68,2625	3-11/16	93,6625	4-11/16	119,0625
23/32	18,2562	1-23/32	43,6562	2-23/32	69,0562	3-23/32	94,4562	4-23/32	119,8562
3/4	19,0500	1-3/4	44,4500	2-3/4	69,8500	3-3/4	95,2500	4-3/4	120,4500
25/32	19,8438	1-25/32	45,2438	2-25/32	70,6438	3-25/32	96,0438	4-25/32	121,4438
13/16	20,6375	1-13/16	46,0375	2-13/16	71,4375	3-13/16	96,8375	4-13/16	122,2375
27/32	21,4312	1-27/32	46,8312	2-27/32	72,2312	3-27/32	97,6312	4-27/32	123,0312
7/8	22,2250	1-7/8	47,6250	2-7/8	73,0250	3-7/8	98,4250	4-7/8	123,8250
29/32	23,0188	1-29/32	48,4188	2-29/32	73,8188	3-29/32	99,2188	4-29/32	124,6188
15/16	23,8125	1-15/16	49,2125	2-15/16	74,6125	3-15/16	100,0125	4-15/16	125,4125
31/32	24,6062	1-31/32	50,0062	2-31/32	75,4062	3-31/32	100,8062	4-31/32	126,2062
1	25,4000	2	50,8000	3	76,2000	4	101,6000	5	127,0000

Характеристики гаечных ключей

Крутящий момент (вращательный момент; вертящий момент; вращающий момент) — векторная физическая величина, равная произведению радиус-вектора, проведённого от оси вращения к точке приложения силы, на вектор этой силы. Характеризует вращательное действие силы на твёрдое тело (рис. 1).

Момент силы определяется как произведение: M = F×d, где F — сила, действующая на тело; d — плечо силы.

Момент силы измеряется в ньютон-метрах: 1 Н•м — момент силы, который производит сила 1 Н на рычаг длиной 1 м. Один ньютон примерно равен 0,102 кгс. Чтобы создать значительный крутящий момент, желательно иметь максимальную длину ручки d, к ней приложить максимальную силу (F) — это напрямую зависит от вашей физической подготовки. Чтобы созданный крутящий момент передать как можно полней, ключ должен плотно прилегать к гайке (или головке болта), не повреждаться сам и не повреждать гайку. Для этого рабочая поверхность обязана иметь максимально возможный контакт с гайкой и максимальную твёрдость поверхностей, взаимодействующих с гайкой. При недостаточной твёрдости гайки и болты продавят в губках ключа канавки, фактический размер зева увеличится и очень скоро ваш инструмент начнёт просто проскальзывать, сминая уголки гаек и ещё больше изнашиваясь. Твёрдость губок ключей стандартизирована.

Отклонение размеров зева тоже стандартизировано, для рожковых гаечных ключей существует специальная таблица допустимых отклонений. Для больших ключей требования к твёрдости и точности существенно ниже, чем для мелких. Почему? Потому что у крупных площадь контакта с гайкой намного больше. А значит, меньше удельное давление на единицу площади контакта.

Гаечные ключи должны иметь маркировку и соответствовать размерам гаек и головок болтов. Губки гаечных ключей должны быть параллельны, рабочие поверхности не должны иметь сбитых сколов, а рукоятки — заусенцев.

На ключах должна быть нанесена следующая маркировка:

товарный знак предприятия-изготовителя;
размер зева или диаметр круглых шлицевых гаек;
слово «хром-ванадий» или указание марки стали на ключах из хромованадиевой стали.

На поверхность обычно дополнительно наносят специальное покрытие, которое придаёт ключу лучшие антикоррозионные свойства и эстетический вид.

Рядом с каждой рабочей частью наносят цифровое обозначение её размерности (parts number). Цифра отражает расстояние в миллиметрах между параллельными гранями шестигранника (гайки, болта), для которого предназначен тот или иной гаечный ключ.

Две важнейшие характеристики ключа: размер зева и твёрдость рабочей поверхности — можно определить довольно точно самому. Для этого потребуются штангенциркуль и надфиль. Штангенциркулем можно с точностью до 0,05 мм измерить размер, а потом нужно надфилем попытаться подточить губки рожкового (или кольцо накидного) ключа. Если надфиль будет скользить по ключу, то металл достаточно твёрдый; если снимет стружку, то металл мягкий и малопригодный для ключа. Проблема в том, что продавцы не любят, когда пытаются точить ещё не купленный товар.
