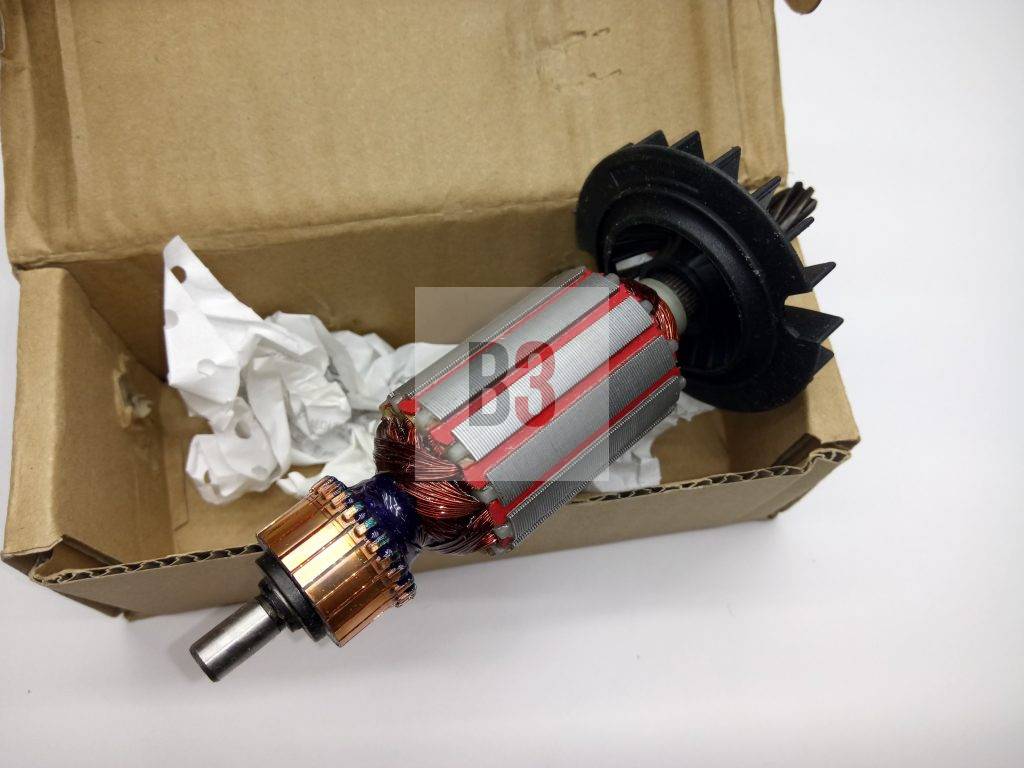

Якорь на перфоратор. Замена или ремонт?

Как проверить с помощью мультиметра

• Поставьте сопротивление 200 Ом. Соедините щупы прибора с двумя соседними ламелями. Если сопротивление одинаковое между всеми соседними пластинами, значит, обмотка исправна. Если сопротивление менее 1 Ом и очень близко к нулю, есть короткое замыкание между витками. Если сопротивление выше среднего в два и более раз, значит, есть обрыв витков обмотки. Иногда при обрыве сопротивление настолько велико, что прибор зашкаливает. На аналоговом мультиметре стрелка уйдёт до конца вправо. А на цифровом ничего не покажет.

  Диагностика обмотки якоря мультиметром

• Определение пробоя на массу делается в случае отсутствия обрыва обмотки. Поставьте на шкале прибора максимальное сопротивление. В зависимости от тестера оно может быть от 2 МОм до 200 МОм. Один щуп соедините с валом, а другой с каждой пластиной по очереди. При отсутствии неисправностей сопротивление должно быть нулевое. То же проделайте с ротором. Один щуп соедините с железным корпусом ротора, а другой перемещайте по ламелям.

Как проверить ротор болгарки с помощью лампочки

• Возьмите два провода и соедините их с лампой.
• На минусовом проводе сделайте разрыв.
• Подайте на провода напряжение. Концы разрыва приложите к пластинам коллектора и прокрутите его. Если лампочка горит, не меняя яркости, значит, короткого замыкания нет.
• Проведите тест замыкания на железо. Соединяйте один провод с ламелями, а другой с железом ротора. Потом с валом. Если лампочка будет гореть, значит, есть пробой на массу. Обмотка замыкает на корпус ротора или вал.

Эта процедура аналогична диагностике мультиметром.

Анкерные конструкции различных типов буровых установок

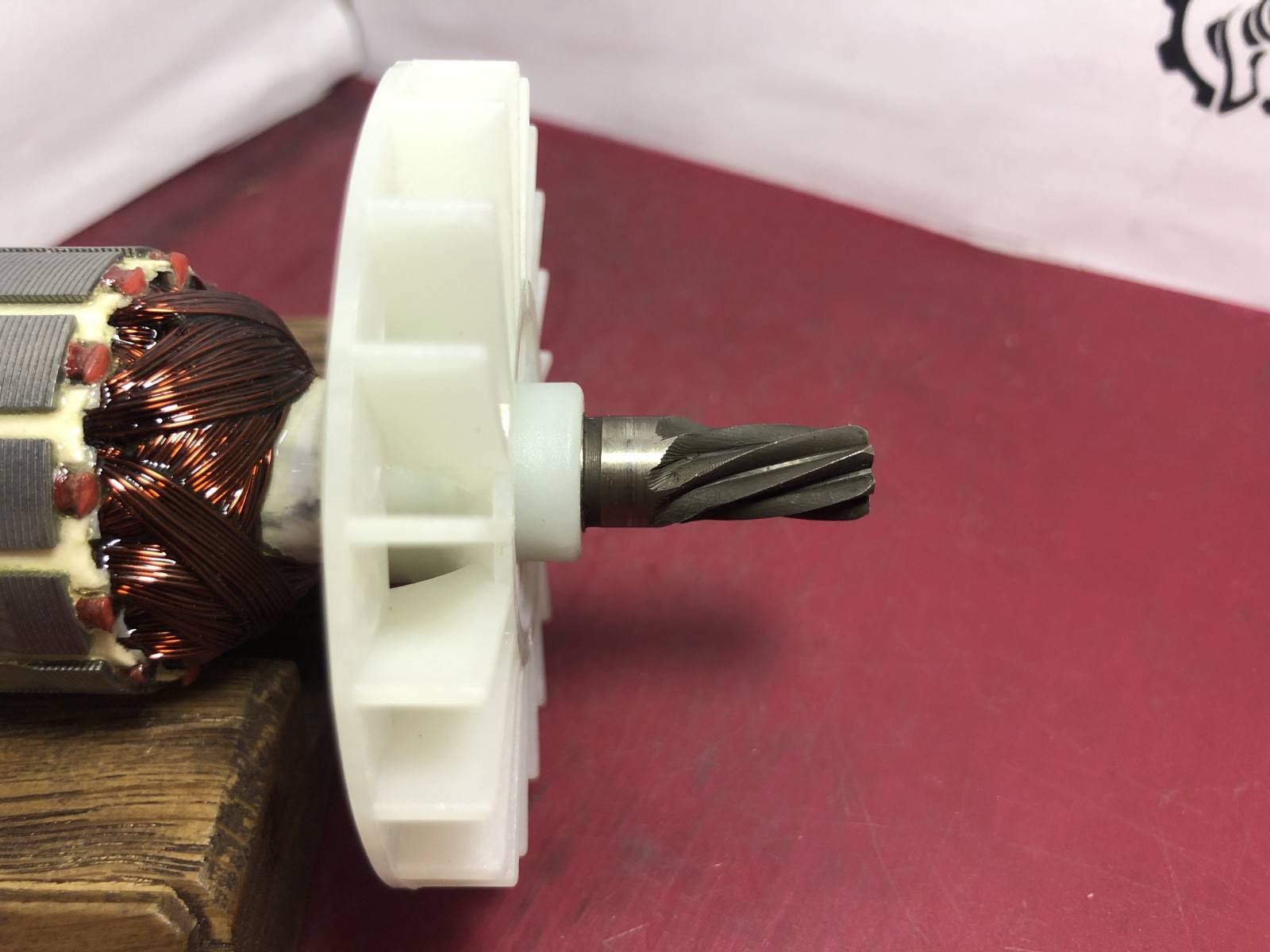

Якорь. Это вращающаяся единица любого асинхронного двигателя. Учитывая, что во время работы перфоратор испытывает значительное сопротивление разрушаемому им материалу, нагрузки на ротор часто достигают необычайных значений. Иногда они вызывают значительное снижение скорости вращения клапана, что приводит к немедленному выходу двигателя из строя.

Сопротивление фитингов на перфораторе от сгорания определяется его конструкцией. Существует два типа перфорационных анкеров:

1. С фазным ротором.
2. Белки роторных клеток.

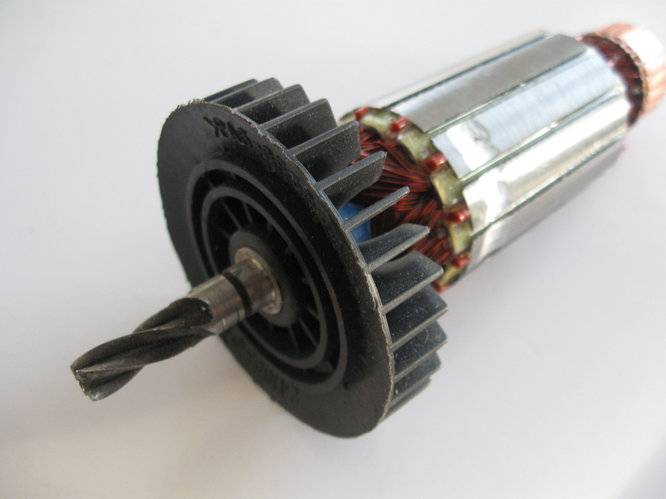

Короткое замыкание обмотки якоря образовано стержнями, которые при сборке ротора вписываются в пазы его сердечника. В этом случае концы стержней соединены специальным кольцом ротора. Эта конструкция не имеет подвижных контактов, что положительно сказывается на долговечности сборки.

Недостатком якоря данной конструкции является ограниченный пусковой момент, что по отношению к перфораторам требует ограничения интенсивности использования в начальный момент времени после включения инструмента. Конечно, это невозможно иметь в виду, поэтому, если вы будете небрежно использовать перфоратор, долговечность белково-клеточного мотора будет низкой.

Задача решается путем установки электродвигателей протеиновых клеток на все вращающиеся молоты. Количество полюсов обмотки якоря в этом случае полностью соответствует одинаковым параметрам статора, а контакты каждой фазы выводятся во внешнюю цепь с помощью углеграфитовых щеток. Замена щетки. Это относительно простой процесс, который вы можете выполнить (для негарантийного оборудования) самостоятельно. В остальных случаях вам следует воспользоваться услугами специалистов. Зачастую цена такого вида услуг связана с необходимостью статической и динамической балансировки якоря на сверле, в котором используются специальные технологии и оборудование.

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

Вначале снимите пыльник (1), сделанный из резины.

Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3)

На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7)

Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

1. Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
2. Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
3. После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

1. Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
2. Выкрутите крепеж, удерживающий сетевой кабель.
3. Далее, следует вытащить из креплений провода и снять кнопку пуска.
4. Снимите все прикрепленные к статору провода.
5. Извлеките щетки, открутив крепежные болты.
6. Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
7. Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
8. Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
9. Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

Правила работы или как оградить устройство от поломок

Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:

• При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
• Недопустима работа электроперфоратора в холостом режиме.
• Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
• При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
• Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.

Замена кнопки и щёток

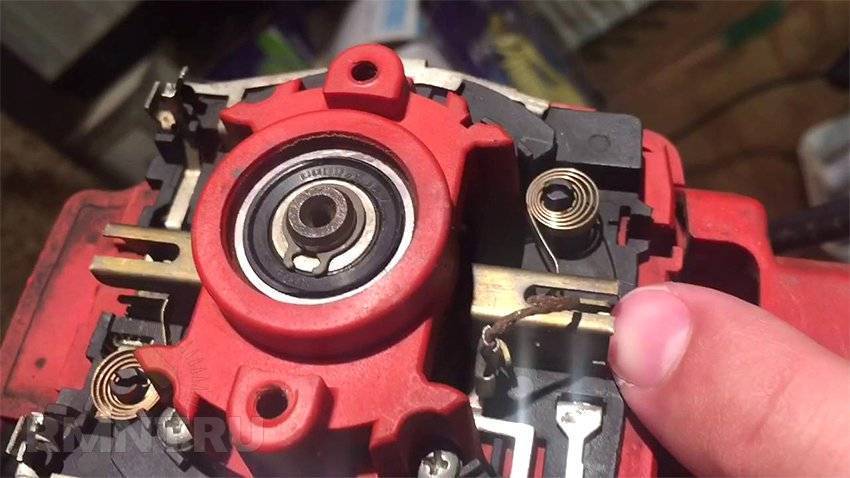

Щётки в перфораторе поменять достаточно легко, каналы для них в некоторых моделях выведены наружу и закрыты пробками для доступа без разборки инструмента. В ином случае придётся лишь снять корпус электромоторной части инструмента и внимательно осмотреть коллекторный узел. Посадочные места щёток расположены внутри или около пластиковых стоек, удерживающих заглушку заднего подшипника, к ним идёт два провода. Сам механизм крепления и прижатия щёток меняется от модели к модели.

В большинстве случаев для извлечения щёток требуется лишь вытащить щипцами два металлических язычка, открутить пару шурупов или отстегнуть пружинки зажимов. При периодическом осмотре щётки рекомендуется извлекать и проверять на предмет сколов, очищать посадочные канавки от пыли и загрязнений. Будьте осторожны и не путайте левую щётку с правой, соблюдайте их исходное положение при установке. Как правило, щётки притираются под индивидуальным углом, изменение которого либо потребует провести заново притирку, либо приведёт к разрушению графитового элемента.

При замене износившихся щёток важно только подобрать правильный размер и сечение, а затем притереть щётки, поработав двигателем 2–3 минуты без нагрузки в режиме без удара. Сейчас практически каждый перфоратор комплектуется набором сменных щёток, но замену можно также найти и по остаткам уже сработавшихся

Устройство всего механизма

Независимо от конструкции устройства и функций его применения, все модели (Bosch, Макита, Штерн, Энергомаш, Интерскол) имеют аналогичные составные элементы.

Перфоратор состоит из следующих частей:

• патрона;
• ударного механизма;
• редуктора;
• двигателя;
• сетевой кнопки;
• соединительного шнура.

В отличие от обыкновенной дрели, перфоратор обладает увеличенной ударной функцией, что является очень важным преимуществом при механическом воздействии на обрабатываемый материал. Такой вид работы достигается собственным механизмом создания толчка рабочего приспособления, который освобождает оператора от применения физических усилий при долблении или сверлении камня, кирпича или бетона.

Вращательное движение электрического двигателя преобразовывается в поступательное колебание ударного инструмента за счёт создания компрессии между рабочими поршнями. Такое движение активно передаётся на ударные приспособления (зубило, бур или лопатку). Изучив устройство перфоратора, ремонт возникших неисправностей проводить намного легче и эффективнее.

Профилактика

Ротор болгарки за время интенсивной эксплуатации подвержен воздействию абразивных частиц, которые проникают внутрь через вентиляционные каналы. Электрическая изоляция обмоток уничтожается под ударами, особенно сильно, металлического абразива. Проволока обмоток также уменьшается в диаметре. В конечном итоге это приводит к обрыву или межвитковому замыканию проволок внутри катушек.

Однако, вовремя проведенные профилактические работы могут продлить период эксплуатации болгарки. В следующем видео показана технология проведения такого ремонта. Для чего старая подпорченная изоляция с помощью монтажного очистителя убирается с поверхностей обмоток, находящихся на торцах сердечника ротора. Сжатым воздухом производится продувка мест обработки, после чего выполняется покрытие акриловым лаком.

Окончательно электрическая изоляция заканчивается нанесением эпоксидного клея. Наплывы от клея на сердечнике удаляются механическим путем с помощью напильника и сверлильного станка. Ротор после такой профилактики еще некоторое время будет достаточно эффективно работать.

Электрические поломки

Итак, к самым распространенным электрическим неисправностям относятся:

• повреждение кабеля питания на входе в УШМ;
• износ или деформация угольных щеточек;
• неисправная кнопка запуска;
• короткое замыкание или же обрыв статора;
• короткое замыкание или обрыв ротора;
• износ или расслоение коллекторых ламелей.

Электрические поломки рекомендуется определять с помощью тестера или иного устройства. Болгарка характеризуется достаточно простой электросхемой, которая не нуждается в особых познаниях. Нужно лишь быть предельно осторожным и соблюдать правила безопасности.

Самой распространенной причиной является обрыв питающего провода. Решается эта проблема его полной заменой или исключением из электросхемы участка, который вышел из строя. Обнаружить неисправность можно с помощью обыкновенного тестера.

Если у вас нет в наличии этого прибора, то можно воспользоваться специальной индикаторной отверткой.

Также стабильное функционирование электрического инструмента находится в зависимости от состояния угольных щеточек. Полный контакт этих элементов с ламелями и общее состояние влияет на работу роторного коллектора. Кстати, своевременная смена этих деталей позволяет предотвратить многие поломки.

Уровень износа щеток определяется характером искрения в районе расположения коллектора. Искрение, как правило, должно быть ровным по всей площади пятна контакта ламелей и угольных щеток. Искрение по кругу свидетельствует о неисправности в цепочках ротора.

В УШМ рекомендуется использовать лишь оригинальные угольные щетки. «Самопальные» изделия устанавливать можно, но лишь на короткий срок.

Поломки кнопки запуска зачастую проявляются в ненадежном или затруднительном запуске инструмента. Неисправность данного плана возникает и пропадает самопроизвольно.

Не стоит пользоваться УШМ со сломанной кнопкой активации. Эта поломка может привести к заклиниванию рабочего элемента при работе, что повлечет за собой более серьезные последствия. При этом починка заключается в банальной замене поврежденной детали.

О поломке статора может свидетельствовать непроизвольная раскрутка вала. УШМ при этом будет набирать предельные обороты. Причиной здесь может служить межвитковое замыкание в статорной обмотке.

Многие неисправности могут быть устранены лишь опытными специалистами. Увеличить срок службы статора можно лишь регулярной смазкой, чисткой и заменой подшипников и угольных щеточек.

Как правило, статор в болгарке ломается очень редко. К этой неприятности может привести перегрев УШМ при эксплуатации. Проявляет себя поломка существенным нагревом конструкции инструмента и появлением горелого запаха.

Поломка ротора в УШМ может быть следствием неправильного использования оборудования, регулярных перегревов, попаданием пыли в коллекторные ламели и несвоевременной/неправильной замены угольных щеточек.

Сначала на коллекторе увеличиваются размеры искры, после этого возникает аромат гари и дым. Работа болгаркой с неисправным редуктором характеризуется сильным гулом и стуком.

Ремонт ротора, как и ремонт болгарки своими руками, — это очень непростая процедура. Потому для этой цели лучше обратиться к специалистам сервисцентра, которые произведут ремонт болгарки интерскол очень качественно и оперативно.

Разборка и ремонт электрической части перфоратора

Если возникли подозрения, что агрегат имеет неисправность в работе электродвигателя, то нужно произвести демонтаж электрической части устройства. Во время проведения разборки необходимо проверять исправность частей механизма, которые могли сломаться в процессе эксплуатации.

Схема разборки:

1. Снимаем заднюю крышку, предварительно открутив шурупы, удерживающие её.
2. Отсоединяем весь крепёж, который удерживает сетевой кабель.
3. Снимаем кнопку пуска агрегата.
4. Аккуратно отсоединяем провода, прикреплённые к статору электродвигателя.
5. Извлекаем спарку щёток двигателя, открутив болты крепления.
6. Используя плоскую отвёртку, разделяем механическую и электрическую части агрегата.
7. Извлекаем из редуктора ротор электродвигателя. При замене подшипников необходимо воспользоваться специальным съёмным приспособлением.
8. Снимаем воздухозаборник для охлаждения двигателя, расположенный непосредственно в корпусе агрегата.
9. Отсоединяем статор. Эту операцию лучше проводить с лёгким постукиванием по нему деревянным молоточком.

При необходимости разобрать бочковой перфоратор сначала снимаем ручку устройства, а затем откручиваем болты, удерживающие двигатель.

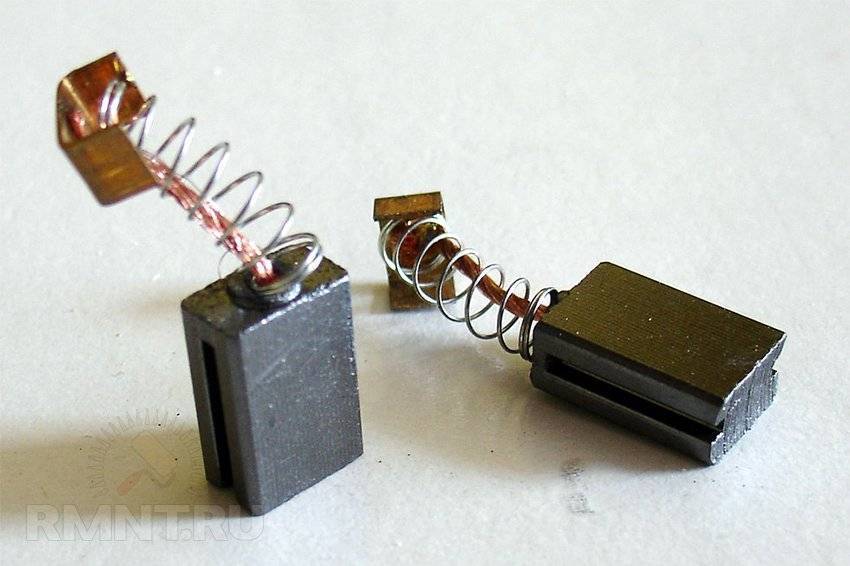

Замена щёток

Основным признаком неисправности щёток является наличие искрения в области коллектора, перегрев двигателя и присутствие запаха гари.

Щётки расположены в специальных держателях и прижимаются к якорю пружинами. Заменить этот элемент придётся после износа пластин на третью часть от номинала. Для обеспечения хорошего контакта во время работы, новые щётки нужно притереть к вращающей части двигателя. Для этого помещается кусок мелкозернистой наждачной бумаги на коллектор мотора и вращательными движениями добиваются закругления рабочей поверхности щёток.

В перфораторах могут использоваться щётки трёх видов:

1. Угольные — легко притираются, но очень быстро изнашиваются.
2. Графитовые щётки имеют более твёрдую поверхность, поэтому являются более долговечными.
3. Угольно-графитовые контакты считаются идеальным вариантом щёток.

Обязательно необходимо очищать ротор и статор устройства от угольной или графитовой пыли при помощи технического спиртового раствора.

Отремонтировать повреждения статора и ротора электродвигателя для неопытного мастера является большой проблемой. Здесь будут уместны профилактические мероприятия по очистке и смазке вращающихся частей агрегата. Пробой и короткое замыкание обмотки определяются с помощью мультиметра, при этом починить такие поломки сложно из-за компактного и плотного расположения деталей.

Как заменить подшипник перфоратора в домашних условиях?

Такой инструмент должен бережно эксплуатироваться, по всем правилам. Своевременно делайте профилактику, проверяйте, все ли узлы в устройстве функционируют нормально.

Если перестанете обращать внимание на мелкие признаки, механизм быстро сломается. Но даже при правильной эксплуатации иногда случаются поломки

В этой статье мы разберемся, какие бывают неисправности, все ли из них возможно исправить самостоятельно.

Очень много неполадок возможно устранить своими руками в домашних условиях. Единственным исключением являются проблемы с двигателем. Здесь потребуются определенный опыт и знания. Я расскажу вам, как узнать, что сломано, и как это исправить.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Пайка пластин коллектора

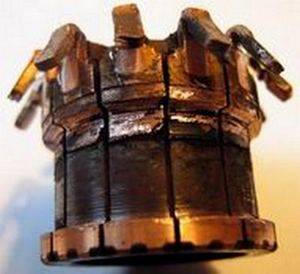

Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.

Стёртые ламели

Такой коллектор можно восстановить методом пайки.

Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам. После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой. Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление. Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку

Слегка проточите коллектор для очистки пластин.

Место под пластиной нужно расширить бормашиной осторожно, чтобы не снять большой слой изолятора. Найдите два куска медного провода такого размера, чтобы они плотно улеглись в образовавшийся паз. Очищенные провода уложите в паз и облудите

Сделайте заготовку ламели из меди

Очищенные провода уложите в паз и облудите. Сделайте заготовку ламели из меди

Найдите два куска медного провода такого размера, чтобы они плотно улеглись в образовавшийся паз. Очищенные провода уложите в паз и облудите. Сделайте заготовку ламели из меди

Она должна плотно входить в паз и быть выше существующих ламелей, чтобы легче паять.

Облудите заготовку так, чтобы было много припоя. Она плотнее будет сидеть в пазу. Уложите заготовку в паз и приложите к ней паяльник. Держите его, пока припой не расплавится.

Лишнее сточите напильником, отшлифуйте и отполируйте.

Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются.

Гальваническое наращивание пластин коллектора

Восстановленная медь очень твёрдая. Срок службы коллектора как у нового. Гальваническим наращиванием можно восстановить как полностью стёртый коллектор, так и частично повреждённые пластины.

Полностью изношенный коллектор

Качество восстановления будет одинаковым.

Повреждены отдельные пластины

• Хорошо зачистьте всю поверхность коллектора, включая изолятор между ламелями.
• Намотайте оголённый медный провод диаметром около 0,2 миллиметра.
• Обмотайте скотчем вал якоря, а коллектор с торца намажьте пластилином, чтобы медь не разрасталась там, где не надо. И чтобы на железо не попал электролит.
• Для ванночки отрежьте пол пластиковой бутылки. На вал намотайте изоленту так, чтобы она плотно держалась в горлышке бутылки. Вставьте якорь в бутылку.
• Возьмите кусок медной шины. Её размер в два раза больше наращиваемой поверхности. Сверните её спиралью и поместите в бутылку.

• Подключите источник питания минусом к восстанавливаемой поверхности, а плюсом к шинке. Полтора ампера тока на один квадратный дециметр раствора. Если коллектор отделён от вала, обмотайте его проволокой и подвесьте в банке на какой-нибудь перекладине, чтобы электролит касался только изношенной части ламелей. Подключите последовательно лампочки разной мощности, чтобы регулировать силу тока и предотвращать короткое замыкание на сосуде. Через 24 часа получается восстановленный коллектор.

• Коллектор необходимо проточить и разделить пластины бормашиной или ножовочным полотном. В конце протестируйте коллектор на отсутствие замыканий между пластинами.

Составные части электролита:

1. Медный купорос — 200 г.
2. Серная кислота 1,84 — 40 г.
3. Спирт — 5 г. Его можно заменить тройным количеством водки.
4. Кипячёная вода — 800 мл.

Как разобрать корпус генератора?

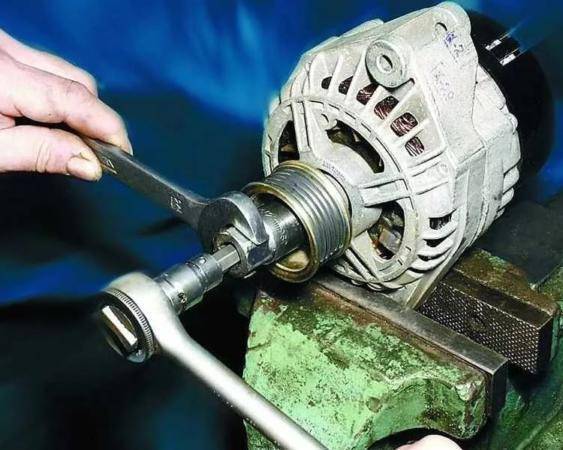

Первая сложность, с которой вы столкнетесь – снятие шкива ручейкового ремня. Вал свободно крутится, даже при неисправных внутренних подшипниках. Необходимо завести шестигранник в отверстие на торце вала, и с помощью торцевой головки открутить гайку шкива.

После этого надо снять половинки корпуса: начинать следует с задней крышки. Далее возможны варианты:

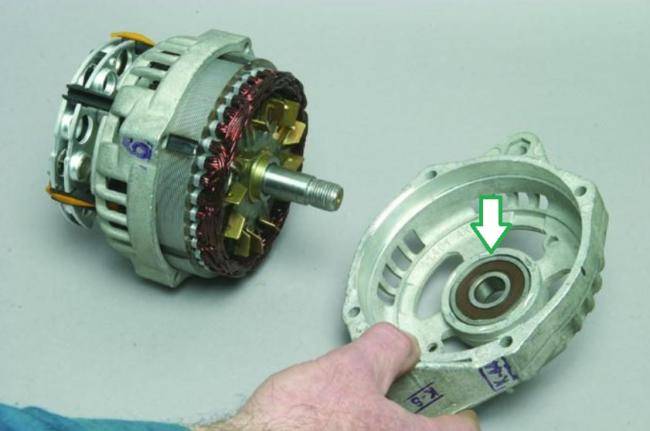

Внешняя обойма прикипела к корпусу, и подшипник генератора остался в крышке

В этом случае он легко выпрессовывается (или аккуратно выбивается) с помощью куска трубы или торцевой головки подходящего диаметра. На практике, чаще всего так получается с задним подшипником.

Совет.

Чтобы снять внутреннюю обойму с вала, надо брызнуть WD-40 именно на это место. Тогда узел останется в корпусе.

Вы сняли заднюю крышку – подшипник остался на валу

По закону подлости, при срочном ремонте именно так и случается. Мало того, оба шарикоподшипника могут остаться на якоре, и снять из с помощью трубы не получится.

Если позволяет конструкция, снять подшипник с якоря без съемника можно с помощью двух мощных шлицевых отверток. Главное – чтобы было во что упереться, и не повредить контактный блок или обмотку.

Разумеется, перед началом работ следует обработать вал проникающей жидкостью, типа WD-40. Тогда снять узел будет легче. Следите, чтобы раствор не попал на контактные площадки и в обмотку. Иначе со временем может раствориться лаковая изоляция, и произойдет межвитковое замыкание. Такой же метод применяется к якорю электродвигателя: например, на стартере.

Популярное: Зачем по всей стране скупают старые аккумуляторы?

Замена кнопки и щёток

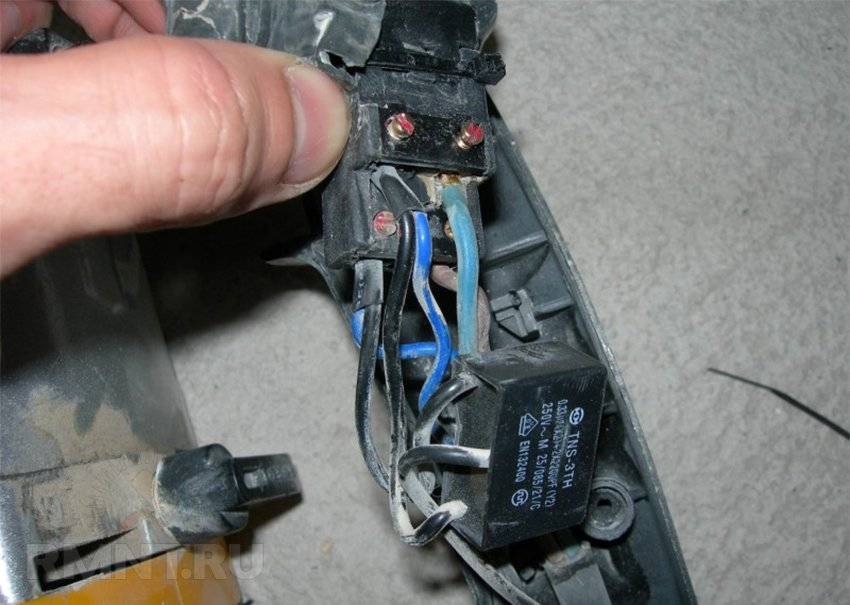

За время эксплуатации качественного перфоратора кнопку, возможно, придётся менять не один раз. Оптимально, если вы приобретёте кнопку заранее под конкретную модель. Если нужно снять неисправную часть для образца, набросайте на бумаге схему подключения с указанием цветовой маркировки проводов. Часть кнопок имеет винтовые зажимы и для их откручивания понадобится узкая шлицевая отвёртка. Некоторые кнопки снабжаются зажимами пружинного типа, чтобы их разжать, нужно загнать шило в отверстие рядом с вводом провода. Достаточно редко встречаются одноразовые пружинные зажимы, провода от которых не отсоединяются. Жилы от старой кнопки придётся обрезать, зачистить и залудить, а затем подключить к новой кнопке в соответствии со схемой подключения.

Щётки в перфораторе поменять достаточно легко, каналы для них в некоторых моделях выведены наружу и закрыты пробками для доступа без разборки инструмента. В ином случае придётся лишь снять корпус электромоторной части инструмента и внимательно осмотреть коллекторный узел. Посадочные места щёток расположены внутри или около пластиковых стоек, удерживающих заглушку заднего подшипника, к ним идёт два провода. Сам механизм крепления и прижатия щёток меняется от модели к модели.

В большинстве случаев для извлечения щёток требуется лишь вытащить щипцами два металлических язычка, открутить пару шурупов или отстегнуть пружинки зажимов. При периодическом осмотре щётки рекомендуется извлекать и проверять на предмет сколов, очищать посадочные канавки от пыли и загрязнений. Будьте осторожны и не путайте левую щётку с правой, соблюдайте их исходное положение при установке. Как правило, щётки притираются под индивидуальным углом, изменение которого либо потребует провести заново притирку, либо приведёт к разрушению графитового элемента.

При замене износившихся щёток важно только подобрать правильный размер и сечение, а затем притереть щётки, поработав двигателем 2–3 минуты без нагрузки в режиме без удара. Сейчас практически каждый перфоратор комплектуется набором сменных щёток, но замену можно также найти и по остаткам уже сработавшихся

Принцип работы и конструкция перфоратора

Для ремонта перфоратора нужно хотя бы в общих чертах представлять, как он работает, из чего состоит.

Условно механизм инструмента представлен механической, электрической частями и корпусом, где они объединяются, взаимодействуют. Дополнительно он защищает узлы от отрицательного влияния внешней среды.

После запуска двигателя ротор мотора начинает вращаться благодаря действию ЭДС. Его крутящий момент передаётся по двум линиям:

• Посредством зубчатой передачи патрону с оснасткой, вращая их.
• Через ударный механизм, заставляющий совершать поступательно-возвратные движения бур. Насадка ударяет о материал, разрушая его.

Виды неполадок перфоратора

Неисправности перфоратора условно разделяют на электрические и механические. К электрическим относят:

• проблемы с кнопкой пуска;
• износ графитовых щёток;
• перегорание обмоток статора или ротора электромотора;
• засорение коллектора двигателя;
• выход из строя элементов электрической схемы: катушек, конденсаторов, резисторов;
• проблемы с контактами: окисление, отслоение, нарушение соединений.

Механических неполадок намного больше, и они встречаются чаще:

• мотор работает, но оснастка не двигается;
• заметны подтёки смазки;
• нетипичный шум и треск;
• не работает переключатель режимов;
• насадка не извлекается из патрона;
• заклинивание исполнительного механизма при работе;
• падение производительности;
• постоянно работает трещотка;
• пика или бур вылетают из патрона.

В большинстве случаев проблемы с механикой вызваны износом или поломкой комплектующих, чаще всего страдают подшипники и шестерни.

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых не видно проводов, подсоединённых к коллектору из-за заливки непрозрачным компаундом или из-за бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом индикатор короткозамкнутых витков.

Икз в корпусе

Этот прибор имеет небольшие размеры и прост в эксплуатации.

Устройство ИКЗ

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сможет определить короткое замыкание. Для этого тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы в два раза, значит, есть обрыв. При отсутствии обрыва переходите к следующему этапу.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная и зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть. На корпусе индикатора есть два датчика в виде белых точек, расположенных на расстоянии 3 сантиметра друг от друга. Приложите индикатор датчиками к обмотке. Медленно крутите якорь. Если загорится красная лампочка, значит, есть короткое замыкание.

Конструкции якорей перфораторов разных типов

Якорь – вращающийся узел любого асинхронного двигателя. Учитывая, что при эксплуатации перфоратор испытывает значительное сопротивление разрушаемого с его помощью материала, нагрузки на ротор часто достигают экстремальных значений. Иногда они вызывают существенное уменьшение оборотов якоря, что приводит к немедленному выходу электродвигателя из строя.

Устойчивость якоря на перфораторе от сгорания определяется его конструкцией. Различают два типа якорей перфораторов:

1. С фазным ротором.
2. С короткозамкнутым ротором.

Короткозамкнутая обмотка якоря формируется стержнями, которые при сборке ротора укладываются в пазы его сердечника. При этом торцы стержней соединяются при помощи специального роторного кольца. Подвижные контакты в подобной конструкции отсутствуют, что положительно сказывается на долговечности узла.

Недостатком якоря такой конструкции является ограниченный пусковой момент, что относительно перфораторов требует ограничения по интенсивности применения в начальный момент времени после включения инструмента. Постоянно помнить об этом, естественно, невозможно, потому при невнимательном использовании перфоратора долговечность двигателя с короткозамкнутым ротором будет невысокой.

Проблема решается установкой на все перфораторы электродвигателей с короткозамкнутым ротором. Количество полюсов обмотки якоря в этом случае полностью соответствуют аналогичным параметрам для статора, а контакты каждой фазы выводятся во внешнюю цепь посредством углеграфитовых щёток. Замена щёток – сравнительно несложный процесс, который может (для техники, не находящейся на гарантийном обслуживании) производиться и самостоятельно. В остальных случаях стоит пользоваться услугами специалистов. Часто цена на такого рода услуги связана с необходимостью статической и динамической балансировки якоря на перфораторе, для чего используются специальная технология и оборудование.

Если хотите узнать про графитовые щётки и их замену, жмите на ссылку http://proinstrumentinfo.ru/grafitovye-shhyotki-dlya-elektroinstrumenta-tonkosti-vybora/

Ремонт якоря электродвигателя

Планово-предупредительный ремонт якоря электродвигателя проводят по истечению определённого срока его эксплуатации. Как правило он включает восстановление подвижной контактной группы (коллектора). В случаях внезапных отказов или значительных отклонений в работе электродвигателя может быть проведен срочный ремонт якоря электродвигателя. Основанием для такого ремонта может послужить одна из причин или их сочетание:

• сильное искрение в месте контакта щёток с коллектором;
• снижение мощности двигателя;
• повышенный нагрев корпуса.

Чтобы отремонтировать якорь электродвигателя, его необходимо предварительно демонтировать. После этого снятый с двигателя якорь внимательно осматривают на предмет выявления выгораний, оплавлений, обрывов, других видимых дефектов

При визуальном осмотре обращают внимание на целостность обмоток (локальное почернение), на степень загрязнения поверхностей графитовой пылью, на посторонние (характерные) запахи подгорания изоляции
