Обзор востребованных моделей станков
Лидирующие позиции по выпуску сверлильно-присадочного мебельного оборудования занимает Италия: бренды Maggi Engeneering, Vitap, SCM Group Hirzt и Griggio хорошо известны. Конкуренцию составляет Китай (Woodtec и Filato – крупнейшие компании с широким ассортиментом, вплоть до промышленных моделей с ЧПУ и полностью автоматизированным управлением), Чехия (ROJEK) и Германия (Martin, Homag, реализующие как простейшие позиционные станки, так и модели с ЧПУ, проходные разновидности и многофункциональные центры). Российская продукция встречается реже, исключение представляет серия Волгарь от компании «Станковита», производственные мощности которой находятся в Саратовской области. Обзор показателей наиболее востребованных моделей приведен ниже.
SCM Advance 21
Многошпиндельный одноблочный станок от итальянского производителя, предназначенный для получения отверстий с диаметром до 40 мм в плоских и торцевых участках мебельной заготовки с шириной до 833 мм и сверления под углом ±45°. SCM Advance 21 рассчитан на применение на предприятиях с малыми объемами выпуска и оснащен современной и высокоэффективной системой аспирации, размещенной непосредственно в шпиндельном узле и сохраняющей сверлильно-присадочный станок в чистоте.
Модель ценится за многофункциональность, возможность доукомплектации приспособлениями для подготовки отверстий под петли, большое число шпинделей в группе (21 под быстросменные патроны, 10 из которых являются в базовом комплекте), точную регулировку параметров сверления, включая глубину и скорость.
https://youtube.com/watch?v=KdUOPC01SCI
Griggio GF 21N
Еще один итальянский сверлильно-присадочный станок, рекомендуемый для приобретения малым предприятиям по деревообработке и изготовлению мебели, столярных изделий и строительных материалов. Модель укомплектована 21 шпинделем, фиксаторами для блокировки сверлильной головки под углом от 0 до 90°, прижимными пневматическими устройствами и прецизионными упорными механизмами для удержания заготовки по бокам, контролируемые с помощью специального счетчика.
Filato FL-6
Автоматический сверлильно-присадочный агрегат проходного типа от известного китайского производителя, созданный для обработки всех видов монтажных отверстий в заготовках для сборки корпусной мебели и других изделиях из древесных материалов и устанавливаемый в цехах с значительными объемами выпуска однотипной продукции.
Данная модель оснащена 6 суппортами с общим количеством шпинделей, достигающих 130 шт, все циклы, включая подачу листов в зону сверления осуществляется с ее помощью автоматически, отклонения от присадочной схемы при ее применении не превышают 0,1 мм. Filato FL-6 рассчитан на длительную работу в непрерывном режиме и имеет хороший ресурс службы.

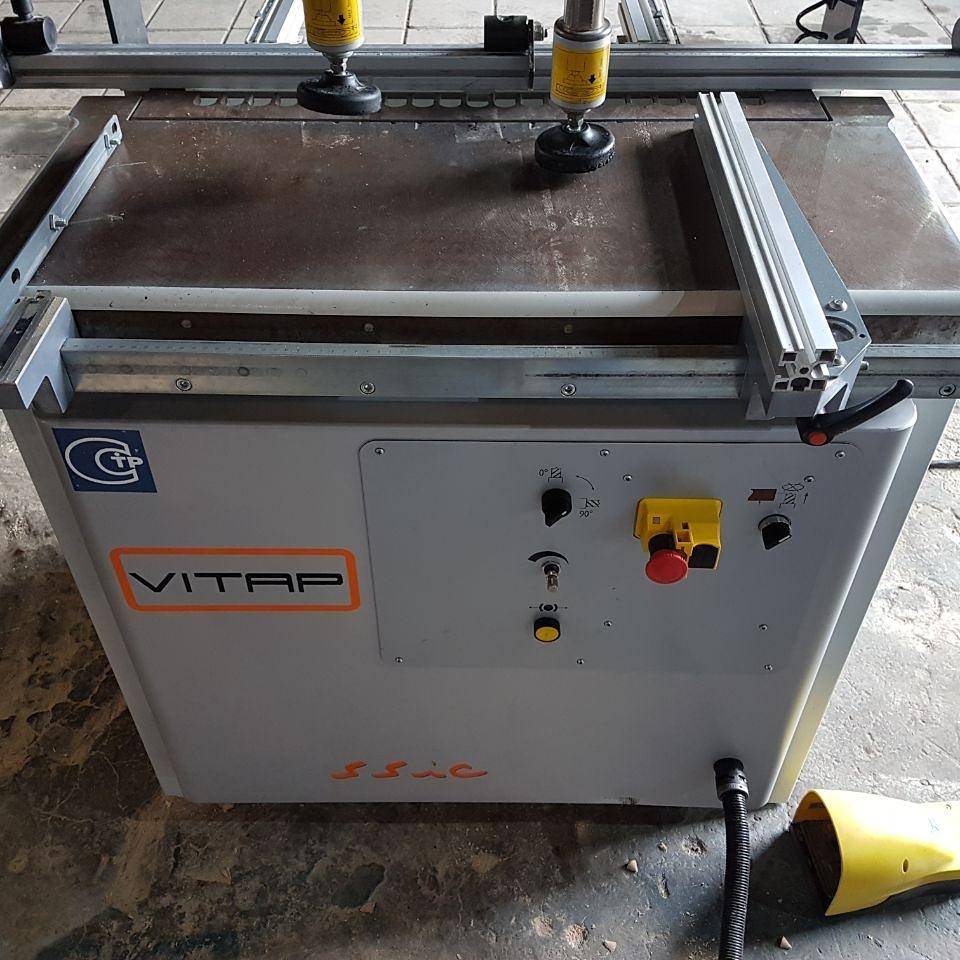

Vitap ALFA 27T
Однотраверсный станок для высокоточного сверления отверстий в плоскостях щитов и брусковых деталях. Vitap ALFA 27T оснащен угловыми упорами в 45 и 90°, приспособлениями для симметричного позиционирования боковых фиксаторов с обеих сторон, 10 быстросменными патронами и 27 шт. шпинделей с расстоянием между соседними в 32 мм. Максимально допустимые размеры обрабатываемой на данном сверлильно-присадочном станке заготовки лежат в пределах 992×3000 мм при глубине сверления до 70 мм.
Сверлильно-присадочный центр с ЧПУ проходного типа CNC 1000 GRIGGIO (Италия)
ОПИСАНИЕ СТАНКА:
- Рабочее поле – обрабатываемые детали:
- — Х = без ограничений
- — Y = 1000 мм (900 мм для фрезерования)
- — Z = 60 мм
- Скорости осей:- Перемещаемое зажимное устройство = 25 м/мин- Y = 50 м/мин
- — Z = 20 м/мин
ОПЦИИ:
Электрошпиндель 3,3 кВтСкорость вращения 1 000 — 18 000 об/минИнвертер – «статический преобразователь частоты»Скорость вращения инструмента управляется с NCАвтоматический контроль функции торможения инструментаЗащита от перегрузки и короткого замыканияВизуальная диагностика неисправностей с отображением на мониторе
Использование фрезерной группы ограничено выполнением операций фрезерования (отверстия для светильника, петель, стяжек и др. фурнитуры) – нельзя отрезать часть детали (большой целый обрезок), необходима переработка в стружку.
Рольганг на входе, холостые ролики, размер 600 х 1000 мм
Рольганг на выходе, холостые ролики, размер 600 х 1000 мм
- Воздушное охлаждение для электрического шкафа
- Считывание штрих-кода при ручной загрузке деталей в станок.Комплектуется программным обеспечением и устройством считывания
Офисная версия MASTERWORK
Содержит те же функции, что и станочная версия, но может быть использована в офисе для создания программ и как единственная рабочая станция для всех аналогичных станков. В комплект включен 1 ключ защиты.
Программа MASTER CABINET – уровень 1:
Данный программный пакет предназначен для создания корпусов.- проектирование происходит в трехмерной графической среде с широким набором библиотечных элементов для легкого и быстрого проектирования элементов для дальнейшего их изготовления- возможность использования существующей библиотеки и/или создания новых персональных библиотек- библиотеки изделий мебели, фурнитуры и т.д.- возможность разделять корпус на одиночные компоненты с последующим автоматическим генерированием программ обработки- инструкции по использованию MASTER CABINET выводятся непосредственно на экран компьютера станка
* зажимные устройства не включены
Проектирование:
Проектирование происходит непосредственно в 3D формате, используя команды, находящиеся в интерфейсе программирования, простая система позволяет быстро размещать фурнитуру
Виды:Проект может быть визуализирован под любым углом и представлено в каркасном или в закрашенном виде Различные виды существующей мебели:- для кухни- обеденная комната- ванная комната- спальня- магазин- офис
- Создание программы обработки:
- Различные виды существующей фурнитуры:
- Библиотека:
- Библиотеки для кухонных дверей, фурнитуры, ручек, стяжек в базовой комплектации.
После того, как мебель спроектирована, посредством единственного нажатия кнопки CAM, MASTER CABINET способен, разбивая корпус на одиночные элементы, автоматически создать все одиночные программы обработки.Никакие дальнейшие корректировки не нужны при передаче программ из MASTER CABINET в MASTERWORK (пока это необходимо при передаче DXF файлов из других программ).- шканты- эксцентрики- соединительные муфты- шурупы- вырез под 45 градусовОбширная библиотека легко и быстро определяемых элементов позволяет использовать существующие библиотеки и/или создавать собственные библиотеки.
Особенности станка
Отделывать некоторые детали одновременно допустимо приспособлениями по названию шпиндель. Два конца одной заготовки отделывать можно в последовательной операции или же двумя шпинделями одновременно с двух концов.
Высокоточные, высококачественные компоненты – включая шпиндель, точные шариковые винты и линейные направляющие мирового класса.
Инструменты, объединенные в блоки, имеют преимущества в исполнении технических операций. В этом случае исключается ошибка при стене инструмента. Обеспечивается быструю смену инструмента. Это позволяет уменьшить время цикла и повысить точность.
Загрузка деталей осуществляется вертикально с небольшим углом наклона и продвигается продольно относительно специального стола. Вход заготовки на станок и выход с него обеспечены приспособлением для обслуживания длинных деталей. При этом поддерживается специальные режимы выгрузки деталей из рабочей сферы: обычный и загрузочно-разгрузочный. Такая организация труда удобна для работающего оператора.
Разновидности сверлильно присадочных станков
для одной детали
Основу конструкции первых образцов таких станков образовывала станина со столом и сварная рама, которая служила местом размещения шпинделей. В момент запуска электродвигателя станок начинал работу, рама опускалась, в результате шпиндели выполняли необходимые отверстия. В нашей стране не было машиностроительных предприятий, которые выпускали подобное оборудование, из-за чего каждому мебельному производству приходилось заниматься их созданием самостоятельно. Надо сказать, что этот процесс был довольно продолжительным, причем на каждую отдельную деталь приходилось изготавливать свой определенный станок.
По этой причине через некоторое время было решено отказаться от подобных станков и использовать вместо них многошпиндельные станки для различных деталей. В наши дни подобное оборудование является высоковостребованным для небольших мебельных фабрик, поскольку самодельные сверлильно-присадочные стоят намного дешевле по сравнению с заводским оборудованием.
Начиная с конца XX столетия, мебельные предприятия начинают переходить на использование многошпиндельных станков со сверлильной головкой. Последняя предусматривала определенное количество отверстий, которые использовались для установки различных сверл. Эти отверстия располагались на расстоянии 1,5 дюйма относительно друг друга. Двигаться головку заставлял электродвигатель, используемый совместно с ремневыми, шестеренными или цепными передачами. Ремневые передачи служат крайне недолго, поскольку их приходится очень часто менять.
Особенностью конструкции станков, предназначенных для индивидуального изготовления мебели, является наличие одной шпиндельной головки, для которой отводится место в горизонтальной или вертикальной плоскости. Точное расположение определяется отверстием, которое нужно создать. Многошпиндельные сверлильно-присадочные станки с одной головкой могут применяться для выполнения ряда операций:
- выполнение вертикальных отверстий;
- изготовление горизонтальных отверстий.
Конечно, можно создать все отверстия разом, однако это требует смещения детали, а это становится причиной нарушения геометрии при сверлении.
На фоне многошпиндельных головок более привлекательными являются станки-половинки, которые превосходят первые в плане функциональности и практичности
Важной особенностью является наличие одной боковой горизонтальной сверлильной головки и двух вертикальных, располагающихся снизу. При использовании станков-половинок возникает меньше проблем в эксплуатации, нежели при работе со сверлильными головками
Дело в том, что с их помощью можно выполнить придаточные отверстия в три-четыре приема
Дело в том, что с их помощью можно выполнить придаточные отверстия в три-четыре приема
Подобное оборудование представляется отличным выбором для индивидуального применения
Дело в том, что с их помощью можно выполнить придаточные отверстия в три-четыре приема. Подобное оборудование представляется отличным выбором для индивидуального применения.
В конструкции автоматических сверлильно присадочных станков предусмотрены вращающиеся головки, за счет которых появляется возможность для изготовления отверстий, имеющих разные размеры и сложные карты присадки. Их можно использовать для изготовления серийной продукции. Среди минусов, которыми обладает подобное оборудование, следует выделить долгую настройку. В тех случаях когда возникает задача по изготовлению деталей с нестандартными размерами, калибровка станка потребует настройки его течение всего дня.
Наилучшим выбором для предприятий, которые специализируются на выполнении индивидуальных заказов по изготовлению мебели, будут выступать сверлильно-присадочные станки с продольной подачей. Достоинством подобного оборудования следует назвать отсутствие сложностей в настройке, наличие вызываемых головок. При этом, чтобы обработать одну деталь, приходится затрачивать порядка 2 минут. Для предприятия, которое ориентировано на изготовление продукции в больших масштабах, это очень много.
К числу дорогостоящих сверлильно присадочных станков следует отнести оборудование с поперечной подачей. Его завышенная цена обусловлена высокими показателями КПД. Когда приходится создавать отверстия в детали, у специалиста есть возможность использовать только одно определенное сверло.

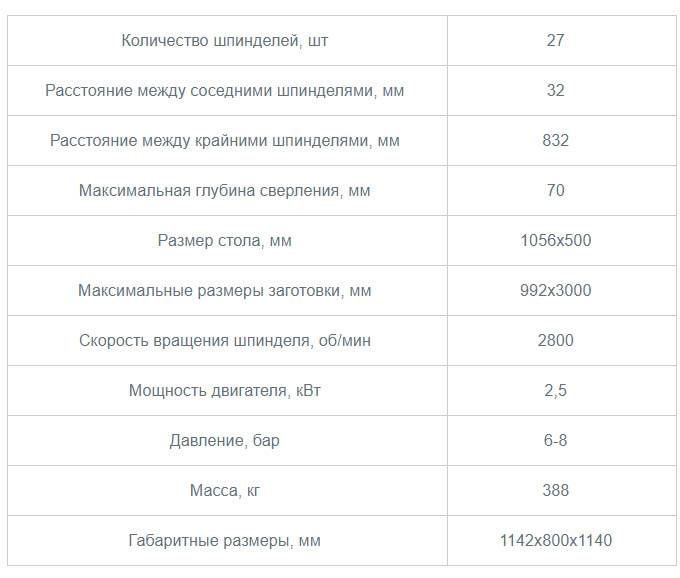

Характеристики известных моделей сверлильно-присадочных станков
Ниже мы представим обзоры наиболее популярных у мебельщиков моделей таких станков, чтобы вы могли сделать правильный выбор.

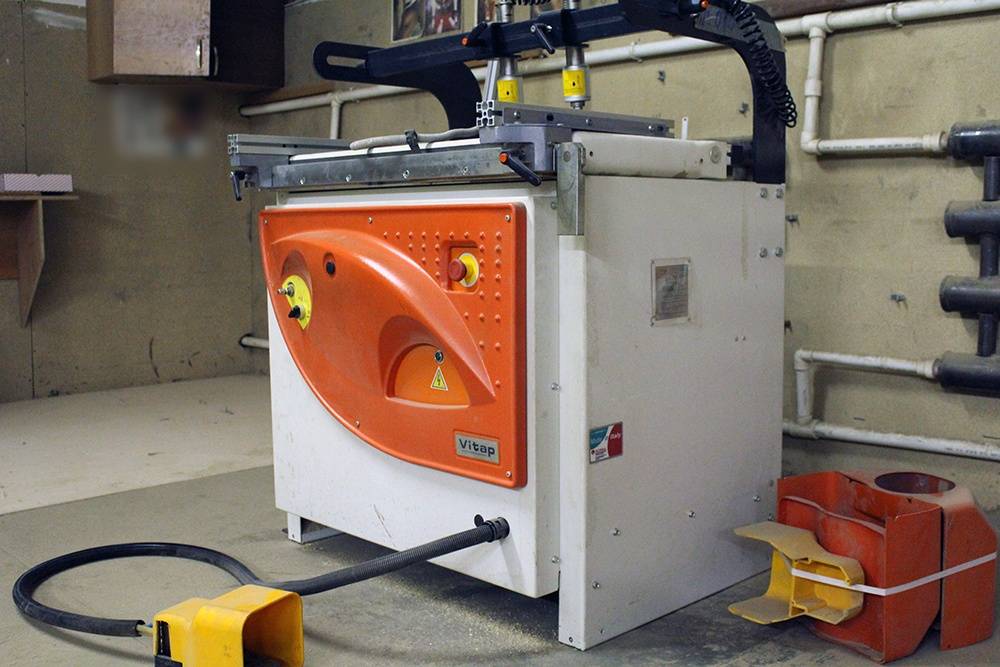

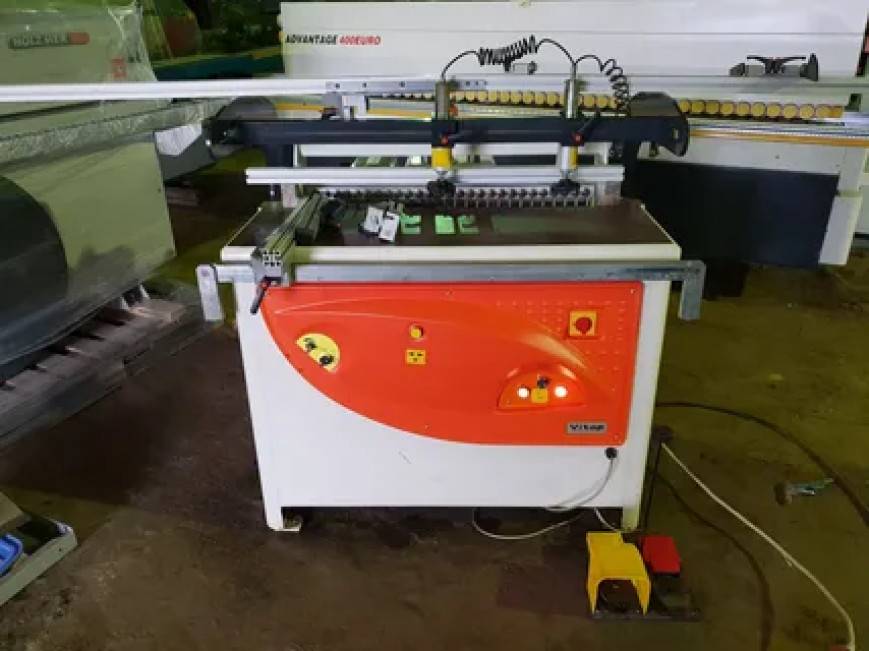

Характеристика модели Vitap ALFA 21 Classic
Такая модель производится в Италии и включает в себя большое количество разных функций. В частности, это горизонтальное и сквозное сверление. Станок оснащен сверлильной головкой и шпинделем (его размер равен 21). Им можно обрабатывать заготовки с параметрами 80 на 30 см, а при сверлении отверстие может иметь глубину до 7 см. Станок имеет электродвигатель мощностью в 2 кВт.
В числе дополнительных функций:
- можно менять глубину и высоту сверлильной головки (есть 8 позиций);
- можно менять скорость сверления.
Стоимость оборудования — от 5500 у.е.

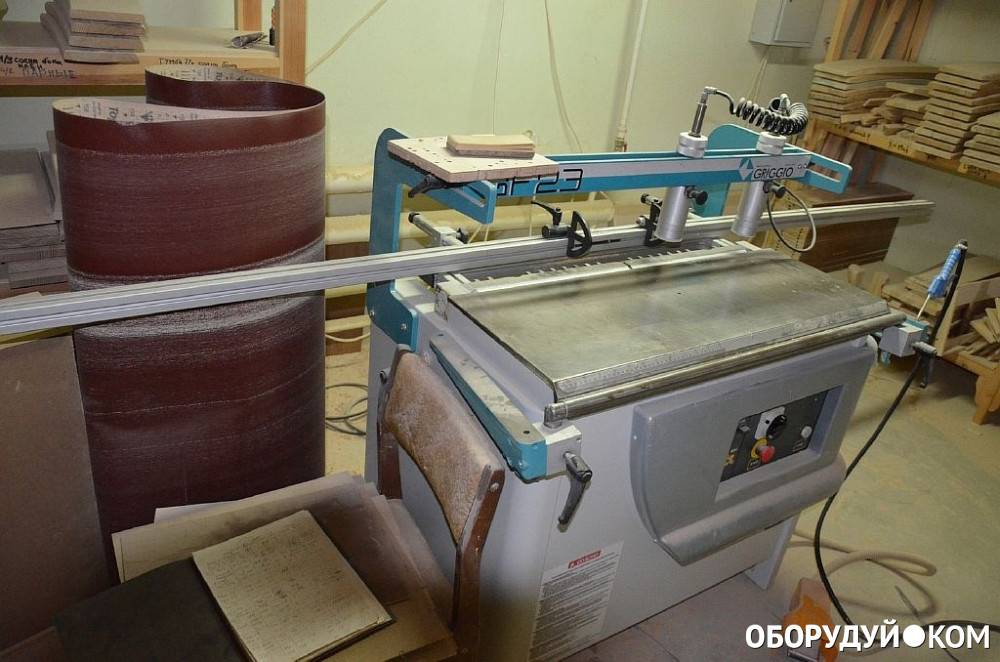

Описание станка марки Griggio
Данный станок, как и предыдущий, тоже производится в Италии и является одним из лидеров на рынке сверлильно-присадочных конструкций. Под этим брендом производятся модели как для индивидуального, так и промышленного применения. Для использования по назначению потребуется дополнительно приобрести лубрикатор.
Одна из популярных моделей этой марки — это GF 21, которая используется для выполнения отверстий в фурнитуре различных мебельных конструкций. Она оснащена одной сверлильной головкой и шпинделем, а также столешницей размером в 90 на 38 см. Можно сделать отверстие глубиной до 8,5 см, вес конструкции составляет 302 кг, а мощность двигателя — 1,5 кВт.
Дополнительные опции:
- автоматическая настройка глубины сверления;
- цифровой индикатор для определения толщины конструкции.
Стоимость оборудования — 3200 у.е. и выше.
Более совершенная модель такого станка — это GF 2З. Преимущественно по своим техническим характеристикам она не отличается от предыдущей. Количество шпинделей здесь 23. Кроме того, первый шпиндель расположен на расстоянии 70,4 см от последнего. Это позволит обрабатывать более крупные детали.
Такое оборудование обойдется в 3600 у.е.

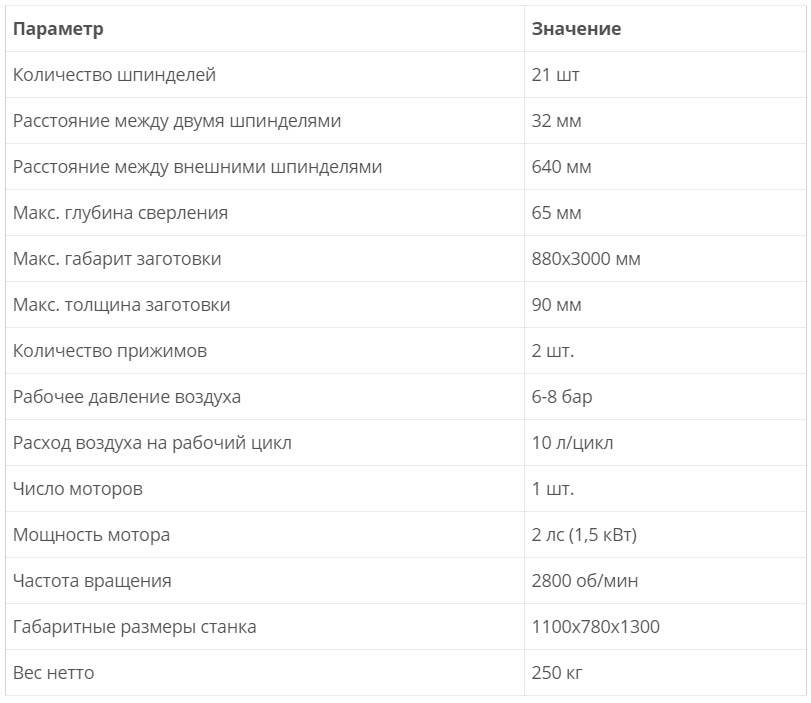

Свойства сверлильно-присадочного устройства MZ 7121
Данная модель производится в Китае, ее преимущества такие:
- обеспечение высокой точности работы;
- высокая производительность;
- надежность;
- возможность применения на крупных предприятиях или на малых.
Характеристики таковы:
- имеется одна сверлильная головка и шпиндель 21;
- есть столешница 125 на 120 см;
- можно делать отверстия до 6 см в глубину;
- электродвигатель весом 202 кг имеет мощность 1,5 кВт.
Минимальная стоимость модели — 2500 у.е.
Модель MZ 7121a является модификацией предыдущей и отличается более длительным сроком эксплуатации.
Особенности модели Maggi Boring System 21
Данное оборудование может делать отверстия в соответствии с технологическими требованиями к производству мебели и фурнитуры. Оно оснащено столешницей 78, 5 на 37, 5 см. Максимальная глубина отверстий — 6,5 см. Двигатель весом в 275 кг имеет мощность 1,5 кВт. Ориентировочная стоимость — порядка 2500 у.е.
В наше время трудно представить мелкое или крупное предприятие по производству мебели без станков данного типа
Очень важно правильно выбрать такое оборудование, зачастую это бывает очень сложно, поскольку обязательно следует учитывать технические характеристики модели, которые непосредственно влияют на качество работы
https://youtube.com/watch?v=PNP_LDEE4I0
Устройство самодельного агрегата
- Основание (параллелепипед, внутри прикреплен механизм перемещения, выключатель, розетка, регулятор оборотов, в основном корпус изготавливают из металлических пластин).
- Выключатель (позволяет включить устройство для работы, и выключить его).
- Держатель дрели (металлическая конструкция определенного диаметра, куда вставляется дрель).
- Ручка перемещения.
- Ручка регулятора оборотов (позволяет увеличить или уменьшить скорость сверления отверстий).
- Подставка (прямоугольник, где крепится вся конструкция).
- Колонка (соединяет основание инструмента с подставкой).
Cхема присадочнго станка
Станок сделать нетрудно. Для этого не нужно приобретать в магазине специальные детали, достаточно старого инструмента, который имеется практически у каждого в гараже.
Разновидности моделей
На присадочном станке свои функции сразу выполняют несколько похожих инструментов – сверлильных агрегатов, зенковок, которые крепят в головке с несколькими шпинделями.
По назначению, это оборудование подразделяется на:
- Универсальные мебельные станки;
- Специализированное оборудование;
- Специальные механизмы.
Универсальное оборудование – предназначено для полной подготовки отверстий, начиная от сверления до полной обработки другими приспособлениями. Их нередко применяют при серийном изготовлении мебели, они способны выполнять много функций. Модели небольшого размера с низким потреблением энергии подойдут новичкам-любителям. Специализированные устройство – предназначены для конвейерной обработки необходимых деталей. Одновременно они способны обрабатывать определенное число отверстий. Можно настраивать под разные операции. К этой категории относится, большинство присадочного оборудования. Специальные механизмы – предназначены только для обработки заготовок определенной конфигурации. Самостоятельно их перенастроить для других операций невозможно.
По числу шпинделей и траверс отличают механизмы:
- Сверлильно-присадочные и полуавтоматические;
- Позиционные присадочные;
- Сверлильно-присадочные с программируемым управлением;
- Присадочные механизмы для петель.
Лучший конечный результат использования этих механизмов, может быть получен только при понимании особенностей его конструкции и работы.
Специальные механизмыУниверсальныеСпециализированные
Механизмы с одной головкой
В таком станке заготовка зажимается прижимами на столешнице в соответствии по показаниям направляющей линейки. Таким образом, обрабатываемая деталь правильно располагается относительно инструментов. При работе двигателя головка перемещается к заготовке. Механизм выполняет свою работу, и оператор с помощью пульта отпускает прижимы и меняет обрабатываемую деталь.
Многофункциональность установки достигается благодаря перемещению шпинделей на 90 градусов. Эта возможность используется для выборки пазов и обработки скошенных сторон. В столешнице создают пустоты для перемещения сверел внизу заготовки. Таким оборудованием успешно пользуются в небольших организациях с малым потоком обрабатываемых деталей.
Механизмы с несколькими головками
Среди рабочих инструментов этого оборудования используются разные приспособления – всевозможные головки для сверления материала, и одна для отделки края заготовки. На станине есть опора, необходимая для крепления обрабатываемой детали в нужном положении. Заготовка размещается на специальных планках и зажимается фиксаторами. Во время работы двигателя одновременно функционируют несколько головок. Это дорогое оборудование, в нем дополнительно установлены механизмы контроля, регулировки скорости и контроллеры положения детали.
Отличия станков с несколькими шпинделями от установок с одним шпинделем:
- Расположение головок регулируется электронным устройством, по этой причине детали обрабатываются с высокой точностью, дополнительные наладки проводятся быстро;
- Можно сразу обрабатывать 2 плоскости, работа выполняется с большой точностью и быстрее. Для еще одного прогона нескольких однотипных заготовок нет необходимости переналаживать агрегат;
- Вертикальные головки могут делать отверстия под необходимым углом;
- Дополнительно на опорном столике есть приспособления для замены деталей, которые освобождают человека от ручных работ. Это оборудование относятся к позиционно-проходным установкам. Они нередко используются при конвейерном производстве мебели. В этом случае станки обрабатывают деталь при перемещении по конвейеру, такое применение существенно сберегает время и полностью исключает необходимость выполнять работу вручную.
Основная масса промышленного оборудования относятся к этому виду.

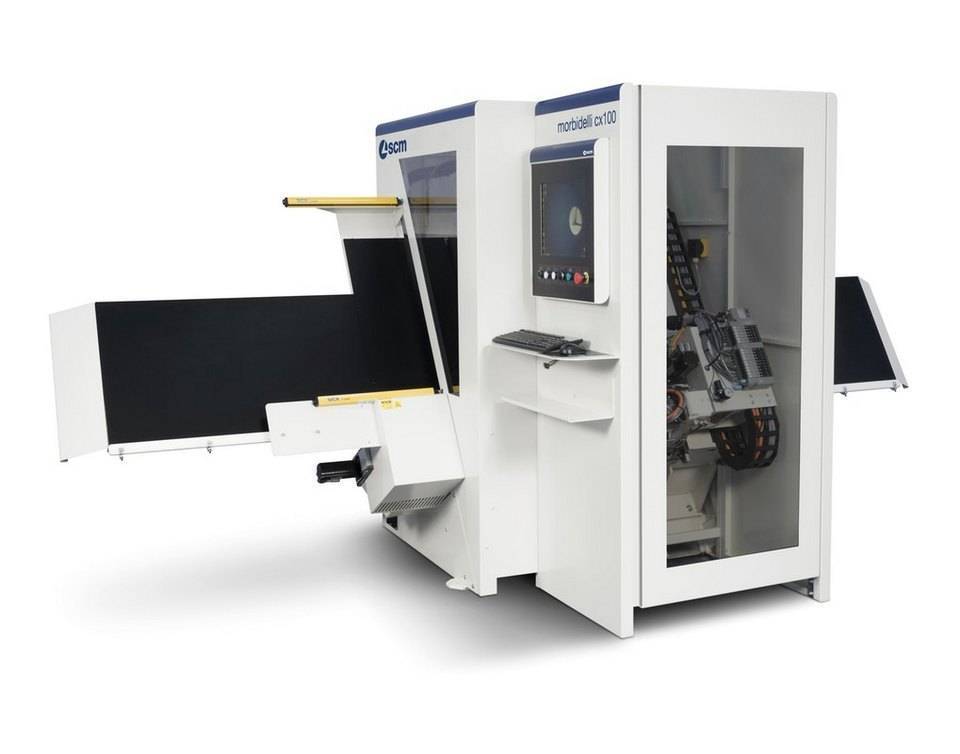

Сверлильный станок с ЧПУ и автоматической сменой инструмента
Сверлильные станки с ЧПУ оснащены функцией смены рабочего инструмента без вмешательства оператора. Автоматическая замена сверлильного инструмента быстро выполняется автооператором, магазином инструментов, револьверными головками.
Автоматическая смена инструмента на сверлильных станках с ЧПУ помогает повысить производительность труда, сокращается при этом число простоев и время на смену сверлильного инструмента.
Большинство станков с системой ЧПУ быстро и с точностью выполняет весь комплекс сверлильных операций на заготовках для сборки мебели из различных материалов.
Сверлильная головка
У каждого присадочного станка есть элемент, который называется сверлильной головкой. В ней размещены шпиндели, расположенные через равное расстояние. Это стандартное оборудование для изготовления мебели, его обязательно включают в комплект все изготовители присадочных станков. Отличия могут быть только у агрегатов специального назначения, к примеру, у тех, которые подготавливают отверстия для крепления фасадных петель. Характеристики сверления могут быть разными, в зависимости от свойств петель.
Движение от электродвигателя к головке передается через шестерни, которые размещены в головке. В зависимости от числа используемых шпинделей, головка может работать от 2 электродвигателей. Такое устройство используют для вращения шпинделей в противоположные стороны. В этом случае, можно использовать сверла как с левой, так и правой нарезкой.
Преимущества многошпиндельных головок
Несколько вертикально расположенных головок с набором режущего инструмента, горизонтальный шпиндель для работы по торцам, требуют автоматических контроллеров и регулировки скорости вращения. Фиксирование детали обеспечивают пневматические зажимы. Устройство привода обеспечивает одновременную работу узлов.
Компоновка оборудования дает такие преимущества одновременной обработки:
- точные настройки программируются, дополнительные (поправочные) значения вносятся быстро с пульта;
- серийность (повторяемость) операций по действию в 2 плоскостях;
- изменение угла наклона сверла;
- нарезка правого и левого винта;
- возможность применения в конвейерных линиях при оснащении автоматами выгрузки/подачи сырья.
Количество шпинделей варьируется, чаще всего из 21 или 27 шт. Соответственно, по центрам крайних сверлильных мест будет 64/83,2 см. Патроны устанавливаются под хвостовики Ø 5 мм, Ø 10 мм. Максимальный Ø на сверлильно-присадочные центры 12 мм. Сверла изготавливаются из твердых сплавов для интенсивных условий работы.
Рассчитывать технологические операции на присадочном станке необходимо по 2 возможным путям: а) увеличивать число шпинделей в исполнительном органе; б) применять большее число головок. Это значит, вместо 1 станка на 35 шпинделей, ставят 2 агрегата на 21 (но нужно учесть максимально возможный габарит заготовки для оборудования).
Общие сведения о сверлильно-присадочных станках
Первое время деревянные элементы скрепляли между собой при помощи шиповых соединений. Что же касается отверстий, то для их создания использовали коловорот или ручную дрель. Когда же большое распространение получили плитовые элементы, при изготовлении мебели возникла необходимость в создании большого количества отверстий, которые бы позволяли соединять элементы. Естественно, на тот момент уже нельзя было вручную выполнить множество отверстий. И, начиная с 50-х годов XX столетия, в серийном производстве мебели стал распространенным такой термин, как карта присадки. В прошлые годы слово «присадка» подразумевало соединение деталей между собой. В наши дни под этим термином понимаются созданные путем сверления отверстия. Если говорить о карте присадки, то под ней подразумевают чертеж расположения точек, которые должны быть просверлены.
Действие сверлильно-присадочного оборудования сводится к выполнению точных замеров и созданию отверстий, чтобы впоследствии соединить с их помощью деревянные элементы.
Комплектующие и расходные материалы
Помимо основных элементов, сверлильно-посадочный станок может содержать различные насадки и другие расходники. В основном в качестве комплектующих мастера используют:
- быстросъемные сверла;
- фрезы;
- развертки.
С их помощью удается добиться высокой точности сверления технологических отверстий мебельного фасада, а также ускорить работу оборудования. Сверлильно-посадочные станки – надежные и востребованные агрегаты, посредством дополнительного оснащения и смазки которых удается организовать конвейерное производство. Результатом такого подхода становится снижение временных затрат на обработку каждой детали будущей мебели.
Видео
Промышленность выпускает специализированные станки и приспособления для автоматизации процессов стыковки деталей. Однако часто подобное оборудование может простаивать длительное время, так как оно востребовано довольно редко. Поэтому на небольших мебельных производствах стремятся самостоятельно изготовить аналоги, способные выполнять определенные операции по сверлению присадочных отверстий.
Разновидности и принцип действия
В мебельном производстве сверлильно-присадочное оборудование предназначается для подготовки установочных мест шурупов, штифтов, винтов, ручек, шарниров, петель под последующую стандартизированную сборку цельных изделий.
По выполняемым функциям станки делят на:
- Универсальные. Выполняют весь набор последовательных операций, включая токарные и фрезерные. Применяются в серийном производстве и индивидуальном конструировании.
- Специализированные. Относятся к автоматизированным устройствам с широким диапазоном возможностей, выполняющих заданный программой набор операций. Настройка последовательности производится оператором.
- Специальные. Имеют ограниченный узко настроенный функционал под конкретную заготовку. Перенастройку делают специализированные организации.
Стандартный шаг между сверлами составляет 32 мм. Специальные модели (например, под фасадные петли) настраивают по спецификации к производимой продукции.
Все присадочные станки действуют, как агрегатные установки, где разное количество шпинделей с закрепленным инструментом от края, последовательно сверлит и обрабатывает отверстия, пазы. Головки применяют как одношпиндельные, так и многошпиндельного исполнения. По их количеству различают: позиционные, полуавтоматы, с ЧПУ, под петли.
Пример действий
Выполненная по габариту заготовка позиционируется на столе по направляющей линейке, ограничивается упорами, крепится прижимами. При нажатии кнопки «Пуск», головка с исполнительным инструментом выдвигается к краю поля, начинает сверление глубиной 4 – 9 см, скорость продвижения в рабочей зоне 5 – 10 м/мин. По окончании – возвращается в исходное положение.
Многофункциональный принцип работы учитывает необходимость обработки скошенных ребер. Узел со шпинделями может подходить к плоскости под углом до 90°, подаваться снизу.
