Стружкоотсос. Главный по уборке в столярной мастерской

Системы аспирации для деревообработки: назначение и виды устройств

На предприятиях деревообработки важно организовать эффективную систему удаления стружки, опилок и древесной пыли. Отходы производства не только мешают работе станков, но и отрицательно влияют на здоровье сотрудников предприятия. Мелкая пыль витает в воздухе, попадает в глаза, вызывая раздражение

Мелкая пыль витает в воздухе, попадает в глаза, вызывая раздражение.

Очистку воздуха в помещении выполняет аспирация для деревообработки. Она представляет собой особую вентиляционную установку, которая всасывает древесные отходы и выводит их за пределы цеха.

В этом материале мы рассмотрим, как организовано удаление отходов на предприятиях деревообработки и из каких элементов состоит. А также какие виды пылеудалителей востребованы на производстве.

Принцип действия аспирационных установок

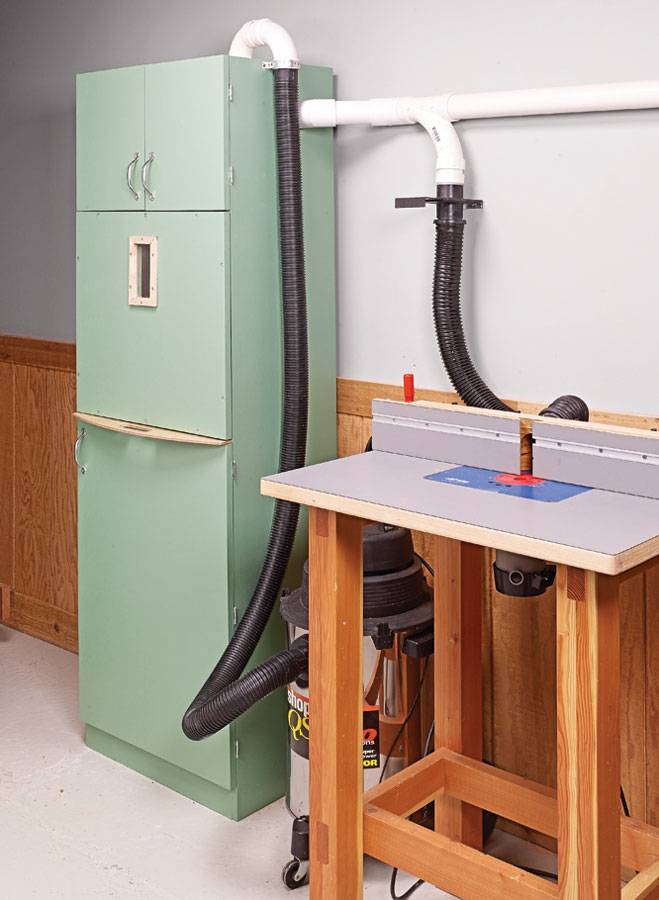

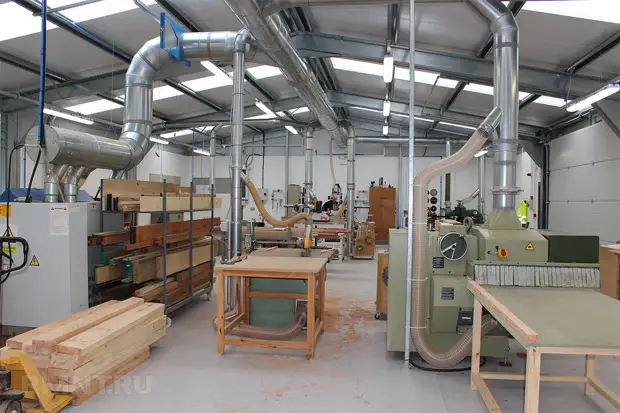

Аспирация деревообрабатывающего цеха имеет сложную конструкцию, каждый элемент которой при установке подвергается точному расчёту. Стандартная система аспирации состоит из следующих деталей:

• Пылевой вентилятор (создаёт тягу, увеличивает давление);
• Уловитель крупной стружки (как правило, реализован с помощью циклона);
• Система удаления загрязнений;
• Рукавные фильтры, пропускающие воздух, из которого удалены загрязнения;
• Контейнеры для сбора загрязнений.

Как работает система аспирации отходов деревообработки? Поток воздуха, нагнетённый вентилятором, вытягивает опилки и направляет их в сортировочный отсек системы.

Уловитель крупных частиц отделяет их от воздушного потока и сбрасывает в бункер-накопитель, где они формируются в блоки для последующей утилизации. Воздух с частицами мелкой пыли проходит через пылеудалитель и фильтры, там он очищается от примесей.

Очищенные воздушные массы выводятся за пределы цеха или поступают обратно в помещение через систему рециркуляции.

Схему аспирационной установки деревообрабатывающего цеха разрабатывают исходя из нескольких факторов:

• количество и расположение станков;
• энергопотребление приборов;
• климатические условия;
• необходимая мощность.

Расчёт системы и её установку должны производить специалисты в данной области технического обеспечения предприятий. Только они смогут детально учесть все условия цеха и подобрать необходимые элементы конструкции.

Виды пылеуловителей

Одним из главных элементов системы аспирации деревообрабатывающего производства являются пылеуловители. Это особые фильтры, которые отсеивают крупные частицы стружки и опилок и удаляют их в отсек для последующей утилизации.

Выделяют два типа пылеудалителей:

• одноступенчатые;
• двухступенчатые.

Сегодня на производстве чаще всего используются устройства второго типа. Двухступенчатые пылеудалители разделяют древесную пыль и опилки в зависимости от размера, отсеивая крупные частицы. Таким образом, в фильтры тонкой очистки поступает только мелкая пыль, их сетка не засоряется стружкой.

Благодаря двухступенчатым устройствам, фильтры приходится реже заменять и чистить, а воздух после тонкой очистки подавать обратно в помещение.

Циклоны

Циклон — это прибор двухфазной очистки отходов деревообработки, который позволяет отделять крупные частицы стружки от мелкой пыли. Он работает по принципу воронки.

Во время очистки, крупная стружка вращается на внешней части прибора, а затем оседает в пылесборнике. Мелкие же частицы попадают во внутреннюю часть, оседая на поверхности фильтров.

Таким образом, в отсеки тонкой очистки попадает уже освобождённый от видимой пыли воздух.

Рукавные фильтры

Используются для очистки запылённого воздуха и сепарации отходов деревообработки, отделения мелкой пыли от крупных опилок, древесной стружки. Сепарация происходит при прохождении воздушных масс через фильтр, сделанный в виде длинных рукавов.

Рукавные очистители чаще всего изготавливают из нетканого полиэстера. Когда загрязнённый воздух проходит через рукав, загрязнения задерживаются на его внутренних частях, а воздушный поток движется дальше, к фильтрам тонкой очистки.

Раз в 5–10 минут рукава автоматически продуваются потоком сжатого воздуха, который сбивает с внутренних частей слой пыли. Таким образом, фильтрующая поверхность постоянно очищается, остаётся работоспособной в течение длительного времени.



Особенности конструкции домашних стружкопылесосов

В столярной мастерской изготовить функциональный стружкоотсос сможет даже любитель без технического образования. Первое что нужно отметить в таких аппаратах это наличие двигателя, работающего от электрической сети в 220 вольт. Трехфазные двигатели приобретать нецелесообразно, так как с их подключением в обычных условиях возникает много затруднений.

Лучше приобретать вентилятор с мощной крыльчаткой. Она обеспечивает хорошее спиральное завихрение всасываемого воздуха со стружкой.

Подготовительный этап

Самостоятельно изготовленный стружкоотсос обойдется в несколько раз дешевле по сравнению с аналогами в магазине. Часть деталей для сборки можно найти в мастерской или гараже, но некоторые из них все-таки придется покупать. Чтобы оборудование быстро изготовить необходимо:

1. Составить план работ. Необходимо четко знать, какие элементы потребуются при сборке;
2. Приобрести электродвигатель, проверить его работоспособность и возможность подключения к сети в мастерской;
3. Подобрать детали, которые самостоятельно изготовить невозможно;
4. Корпус. Он может быть изготовлен из дерева, но многие используют баки из прочного пластика с крышкой.

При подготовке нужных деталей времени на сборку аппарата потребуется 2-3 часа.

Изготовление фильтрующей системы

Систему фильтров для стружкоотсоса изготовить самостоятельно затруднительно. Приобретение уже готового устройства упрощает работу. Однако для его закрепления нужно создать посадочное место, оно должно быть герметичным.

Конструкцию под фильтр можно изготовить из дерева. Отводящее отверстие должно быть достаточно большим, так как небольшой диаметр снижает пропускную способность. В дополнительном креплении фильтр не нуждается, если изготовленный блок совпадает по размерам с отверстием.

Изготовление фиксирующего кольца и фигурных вставок

Корпус для фильтров изнутри необходимо усилить поликарбонатом. Для его закрепления требуются фиксирующие кольца, обычно хватает двух, и вертикальные планки. В домашней мастерской проще изготовить такие кольца из дерева, но они должны обладать достаточной прочностью.

Установка колец

Корпус начинают собирать с установки фиксирующих колец и поликарбонатных листов. Соединяются элементы саморезами. Герметизация устройства повышается, если в кольцах сделать отверстия для листов, которые после их закрепления заделываются герметиком.

Устройство бокового патрубка

Боковой патрубок устанавливается с целью предотвращения поломки конструкции вследствие возможного засорения фильтров. Чтобы его установить, в поликарбонате просверливается отверстие, которое затем с двух сторон перекрывается предохранительным патрубком.

Для повышения герметизации используется герметики или между стенкой и деревянными планками закрепляется резиновая прокладка. Патрубок на корпусе закрепляется гайками или болтами.

Устройство верхнего ввода

Синхронное включение стружкоотсоса обеспечивает всасывание опилок в верхней части прибора. Чтобы сделать верхний ввод присоединяют небольшой корпус, внутри которого размещают патрубок от ненужного пылесоса. Этим обеспечивается крепкая фиксация всасывающей трубы и возможность ее отсоединения при необходимости.

Изготовление фигурной вставки

Входной патрубок соединяется с корпусом при помощи фигурной вставки. Вентилятор улитка для стружкоотсоса располагается напротив вставки, этим обеспечивается цикличное завихрение воздушного потока.

Фигурную ставку герметизируют, обработав места соединений герметиком.

Сборка фильтрующей системы

Изготовленный корпус для системы фильтров устанавливается на свое место. Необходимо учитывать, что внутри также будут закрепляться электронные детали, отвечающие за работу электродвигателя.

Снаружи корпуса требуется сделать еще один патрубок, он необходим для отведения потока воздуха.

После установки корпуса с фильтрами закрепляется двигатель. Стружкооотсос устанавливается на подходящую емкость, в которую можно вставить мешки для сбора стружки. Объем мешков должен совпадать с размерами емкости. Закрепить корпус можно при помощи хомута.

Трубопроводный став и гибкие каналы

Как централизованные, так и локальные системы аспирации нуждаются в соединительных трубопроводах, посредством которых производится перемещение отходов от зоны захвата к фильтрующему узлу. Перечень материалов, подходящих для устройства системы трубопроводов, весьма широк.

Изначально наибольший интерес вызывают гибкие вентиляционные каналы. Они состоят из полиэтиленовой или полиуретановой оболочки, усиленной спиральным армирующим шнуром. Столь высокое распространение гибкие трубопроводы получили благодаря простоте монтажа, дешевизне, отсутствию необходимости в использовании поворотных фитингов и возможности оперативно изменять конфигурацию системы. Одним из важнейших преимуществ гибких каналов служит плавность поворота става, что снижает общее аэродинамическое сопротивление.

Однако гибкие трубопроводы не лишены недостатков. Нельзя забывать, что внутри канала действует достаточно сильное разрежение, особенно если система подключена к мощному воздухонасосу. Если большая часть выводов аспирационной системы заглушена, трубопровод может попросту схлопнуться, такие случаи отнюдь не редки. Также из-за малой механической прочности каналы не рекомендуется прокладывать по полу или в зонах, где потенциально возможно их повреждение. Наиболее бюджетные представители гофрированных шлангов имеют внутреннюю ребристую поверхность, из-за чего при работе системы аспирации трубопровод начинает вполне ощутимо свистеть, при этом увеличивается сопротивление потоку воздуха. Также для них очень характерно налипание пыли на стенках из-за накопления статического заряда.

Преимущества и недостатки жёстких трубопроводов прямо противоположные. Да, в таком случае требуется надёжная система крепления, соединений будет больше, однако благодаря внутренней гладкой поверхности труб в них не происходит засоров, налипания влажной стружки и снижения скорости потока. Нужно, однако, помнить, что по стоимости жёсткий став обойдётся существенно дороже гибкого, к тому же оборудование, подключенное к системе аспирации, останется иммобилизованным. Ввиду последнего часто практикуется комбинирование жёстких и гибких трубопроводов: по потолку разводят магистраль системы пылеудаления из металлических или ПВХ-каналов круглого или квадратного сечения, а затем с помощью специальных ответвительных фасонных изделий выполняется переход на гофрированные рукава для подключения оборудования.

Принципы выбора стружкоотсоса и основные производители

Выбор модели стружкопылесоса определяется следующими факторами:

1. Требующейся производительностью.
2. Качеством очистки воздуха
3. Типом и количеством деревообрабатывающего оборудования.
4. Площадью мастерской и взаиморасположением станков.
5. Используемым напряжением электросети.
6. Ёмкостью мешков для стружкоотсосов.

Из оборудования отечественного производства стоит обратить внимание на установки Корвет, которые производятся торговой маркой Энкор. Двухступенчатый процесс очистки воздуха от стружки позволяет минимизировать количество пыли до 0,5%

К Корветам прилагаются также патрубки различных диаметров и количества (до трёх). Корветы не имеют собственного электропривода, и работают от двигателя деревообрабатывающего станка.

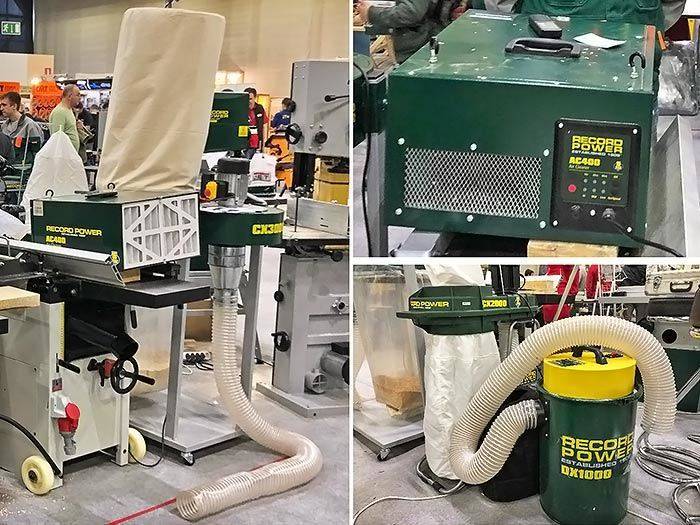

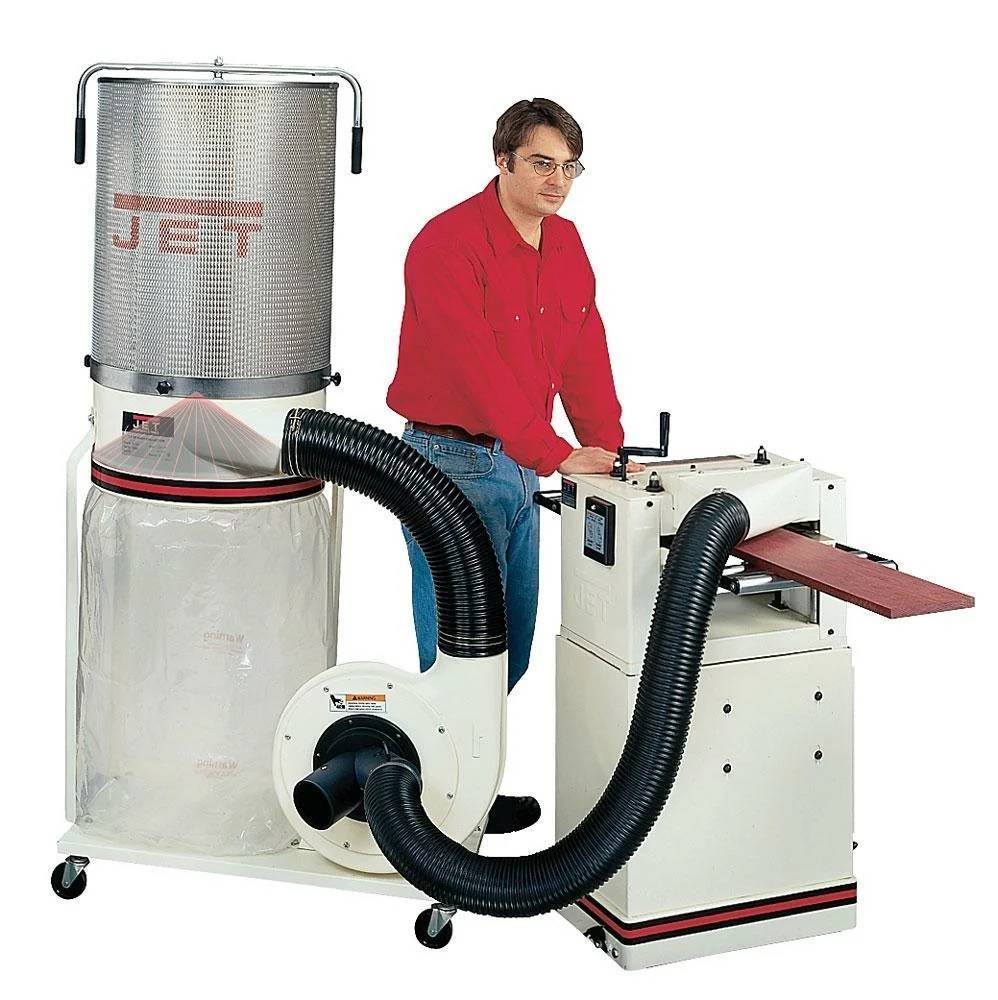

Из импортного оборудования заслуживают внимания стружкоотсосы фирмы Jet: специалисты утверждают, что, благодаря надёжной конструкции подшипников двигатели стружкопылесосов от Jet развивают большее число оборотов, и отличаются повышенным моторесурсом. Впрочем, цена их также заметно выше.

Стружкоотсосы торговой марки Metabo считаются универсальными агрегатами, позволяющими не только качественно фильтровать воздух от стружки, но и очищать помещение. Более жёсткая конструкция фильтров позволяет работать не только со стружкой, но и с мелкими опилками.

Победитовая цепь для бензопилы. Новинка от Stihl

Измеритель защитного слоя бетона. Как предсказать долговечность конструкции?

Основные параметры стружкоотсоса, влияющие на его выбор

При выборе стружкоотсоса в первую очередь во внимание принимают следующие параметры:

• Производительность или величину воздушного потока в единицу времени (м3/мин; м3/ч). Она должна быть достаточной для штатной работы подключаемого к стружкоотсосу оборудования.
• Разрежение на всасывании (входе), измеряемое в Па.
• Скорость воздушного потока (м/с).
• Патрубки ─ их количество и размеры. От этого зависит, какой шланг для стружкоотсоса, можно использовать.

Часто для оптимального интегрирования стружкоотсоса в действующую производственно-технологическую схему важно знать его габариты. Небесполезной будет информация о массе

Мощность электродвигателя вносит весомый вклад в величину эксплуатационных расходов. Другие, связанные с электричеством параметры ─ вид тока питающей сети, его частота и напряжение (в т. ч. напряжение цепей управления).

Качество очистки воздуха напрямую зависит от того, какой класс имеет фильтр для стружкоотсоса, максимальной допустимой концентрации пыли на его входе (в г/м3), минимального размера 100-процентно улавливаемых частиц (обычно в мкм), степени очистки (в %) для частиц указанного производителем размера, площади фильтрования (м2). На удобство эксплуатации стружкоотсоса влияют количество и объем емкостей (мешка или мешков) для отходов. Часто потребителя интересуют уровень звуковой мощности (Дб) и вибрационные характеристики. Значимым параметром является максимально допустимое расстояние от станка до стружкоотсоса. И, разумеется, важнейший фактор, определяющий выбор, ─ цена.

Типы стружкоотсосов

Практически все модели стружкоотсосов типа циклон схожи. При этом основные механизмы, к примеру, двигатель или система циклона могут несколько отличаться, что и определяют основную классификацию. Все стружкотсосы типа циклон условно можно разделить на несколько категорий:

1. Для бытового применения.
2. Универсальные.
3. Для профессионального применения.

Выбирая модель для домашней мастерской следует уделить внимание двум первым группам оборудования. Эта рекомендация связана с тем, что их стоимость должна быть относительно невысокой, при этом производительности будет достаточно. Профессиональный стружкоотсос

Профессиональный стружкоотсос

При частом проведении работы с мастерской, большом количество стружек и при профессиональном предоставлении услуг по уборке мастерских и других помещений нужно рассматривать при выборе стружкоотсосов типа циклон с профессиональной группы. Это связано с тем, что оно характеризуется более высокой производительностью и надежностью, может выдерживать длительное применение.

Описание, виды

Преимущества использования стружкоотсосов на производстве

На производственных предприятиях, в столярных мастерских используются как небольшие столярные пылесосы, так и стружкоотсосы. Строительные пылесосы предназначены не только для удаления строительных отходов, они используются везде, где есть большие объемы мусора. Они применяются:

• на складах и в гаражах;
• в парках, во дворах для уборки листьев;
• в помещениях после проведения ремонта;
• на производстве;
• в мастерских.

Столярные пылесосы подразделяются на две группы:

1. Полупрофессиональные — отличаются от бытовых большей мощностью. Они предназначены для уборки в небольших мастерских и гаражах.
2. Профессиональные — в этой категории для столярных мастерских используются стружкоотсосы. Они предназначены для удаления древесной пыли и стружки. Отличительной особенностью устройства является большой объем.

Наличие строительного пылесоса дает ряд преимуществ:

1. На рабочем месте всегда будет поддерживаться чистота.
2. Отсутствие мусора улучшает качество и точность выполняемой работы.
3. Увеличивается ресурс использования инструментов, насадок, расходных материалов.
4. На проведение уборки, очистки инструмента будет уходить намного меньше времени.

Важно! Наличие пылесоса для столярной мастерской поможет поднять производительность и принесет экономию владельцу!

Варианты исполнения и принцип работы

Стружкоотсос типа циклон в классическом исполнении – вертикально установленный цилиндр, плавно зауженный в нижней части. От создаваемого вентилятором разрежения внутрь корпуса затягивается загрязнённый воздух. Закручиваясь и попадая под воздействие центробежной силы, древесные отходы опускаются в нижнюю часть стружкоотсоса циклон, где установлен накопительный бункер.

Для сбора дисперсной пылеобразной взвеси устанавливается фильтровальный блок рукавных фильтров, способных к периодической регенерации путём встряхивания.

Различные модели стружкоотсосов предлагает фирма «Энкор». От самой малой – весом всего 8 кг, до профессиональной установки массой 76 кг, позволяющей одновременно подключить четыре воздуховода.

Помимо основного режима работы предусмотрена возможность сбора стружки с пола. Стружкоотсосы «Энкор» выпускаются под маркой «Корвет», различаются по добавленным к наименованию цифрам. Комплектуются мешками двух типов – фильтрующими и для сбора пыли.

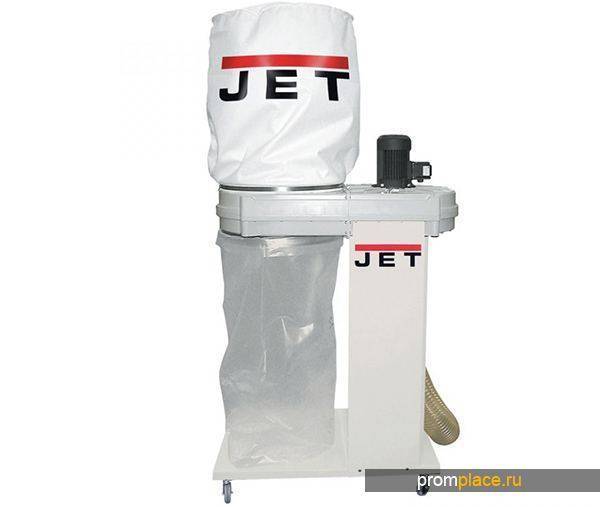

«Jet» – бренд, под которым выпускается аналогичная с «Корветом» линейка стружкоотсосов. Зачастую, между этими двумя поставщиками и приходится делать свой выбор потребителю. По мнению некоторых из них, стружкоотсосы «Jet» отличает лишь цвет и более высокая цена, но эксперты отмечают более продолжительный моторесурс этой марки.

Обращая внимание на дизайн, нельзя забывать о главных функциональных характеристиках: мощности потока и производительности. Почитателям немецкого качества можно обратить внимание на стружкоотсосы фирмы «Metabo». Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов

Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов

Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка. Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя

Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов. Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка. Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя

Почитателям немецкого качества можно обратить внимание на стружкоотсосы фирмы «Metabo». Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов. Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка

Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка

Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя

Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка. Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя.

Циклон из дорожной фишки

Оригинальный способ изготовления циклона из дорожной фишки привлекает многих любителей самоделок. Форма фишки представляет собой конус из довольно толстого пластика.

Поступают следующим образом:

1. Днище и верхушку конуса срезают ножовкой или циркулярной пилой.
2. Фишку переворачивают и вставляют в подходящую ёмкость, которая будет служить мусоросборником.
3. Замеряют диаметр верхнего проёма и вырезают из плотного материала круглую крышку соответствующего размера.
4. В крышке коронкой прорезают отверстие, в которое вставляют ПВХ трубу ø 40 мм.

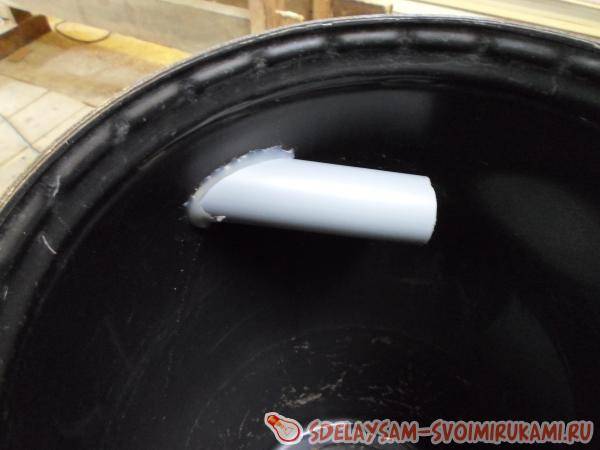

5. Вырезают боковое отверстие каплевидной формы, в которое вклеивают угловой ПВХ патрубок.
6. Все соединения обрабатывают термоклеевым пистолетом.
7. Стружкоотсос соединяют шлангами с пылесосом и соплом сборки стружки.

По окончании работ устройство готово к эксплуатации.

Пылесос для мастерской

Процесс механической обработки деревянных заготовок всегда сопровождается выделением пыли или разбрасыванием стружки и опилок. В современных электроинструментах предусмотрена возможность подключения каких-либо установок для сбора и отвода древесных отходов, но их приобретение для бытовых нужд не всегда оправдано. На домашнем уровне с проблемой пылеудаления успешно справляется самодельное устройство. Рассмотрим подробно порядок изготовления пылесоса для мастерской.

Необходимые материалы и инструменты

Основой для реализации проекта служит старый бытовой пылесос, от которого используют следующие компоненты: •Моторную часть; •Регулятор мощности; •Провод электропитания; •Всасывающий шланг; •Насадки.

Для корпуса самоделки подбирают полиэтиленовую бочку емкостью 50–80 литров, обязательно с фиксируемой крышкой. Также понадобится: •Кусок пластиковой канализационной трубы диаметром 50 мм; •Фанера толщиной 5–10 мм; •Болты и гайки М6 – по 14 штук; •Полоса оцинкованной жести; •Фильтр воздушный от микроавтобуса; •Выключатель на 220 Вольт; •Шпилька резьбовая с шайбами и гайками; •Герметик строительный; •Наждачная бумага; •Стержни клеевые; •Сливной гофрированный шланг для стиральной машины; •Гофра электромонтажная ПНД 32.

Стыковочные узлы изготавливают из пластмассовых трубок и фитингов, подбираемых в зависимости от размеров патрубков на инструментах и диаметров заборных шлангов пылесоса.Перечень используемых инструментов: •Клеевой пистолет; •Дрель; •Ключи слесарные; •Отвертки; •Кусачки; •Электрический лобзик; •Острый нож; •Напильники; •Пистолет для герметика.

Процесс изготовления пылесоса для мастерской

Отступив от верха примерно 100 мм, на стенке бочки размечают отверстие под входной патрубок и высверливают его с помощью дрели. Затем ножом придают дырке овальную форму таким образом, чтобы внутренний конец трубы разместился вплотную к стенке и был направлен вниз под небольшим углом. Обезжиривают соединяемые поверхности и, используя клеевой пистолет, фиксируют патрубок на месте.

Тем же «горячим» способом на наружной части трубы закрепляют переходник для засасывающего шланга.

Лобзиком вырезают из фанеры два круга диаметром, немного меньшим, чем у крышки бочки. В заготовках делают сначала два отверстия под болты и закрепляют ими детали с обеих сторон крышки. Далее просверливают остальные дырки, снимают круги и шкуркой удаляют заусенцы. Наносят по периметру заготовок герметик, размещают детали на крышке и полностью устанавливают крепеж. По центру фанерных кругов выполняют отверстие под шпильку, а чуть в стороне – под забор воздуха моторным блоком.

С воздушного фильтра кусачками удаляют металлическую сетку, иначе она будет забиваться опилками и мешать очистке пылесоса. Один торец цилиндра закрывают заглушкой из фанеры.

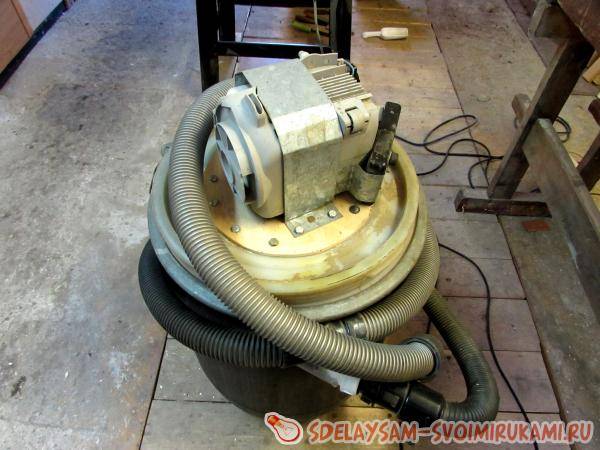

Подготовленный фильтрующий элемент закрепляют на шпильке барашковой гайкой.

Моторная часть, как правило, имеет круглые формы. Поэтому для удобства монтажа из корпуса старого пылесоса вырезают пластиковые части, в которых находился двигатель. Благодаря им для закрепления агрегата на крышке бочки потребуется лишь один хомут, изготавливаемый из полоски жести.

Рядом с двигателем размещают выключатель и регулятор мощности, поместив последний в подходящую коробку. Остается соединить элементы между собой проводами и подключить кабель с вилкой. Убедившись в правильности соединений и в отсутствии оголенных контактов, подают питание и проверяют работу устройства.

Стандартный всасывающий шланг бытового пылесоса слишком короткий – его наращивают гофрированной трубкой для прокладки проводки или другим подобным изделием.

Изготовление насадок и переходников

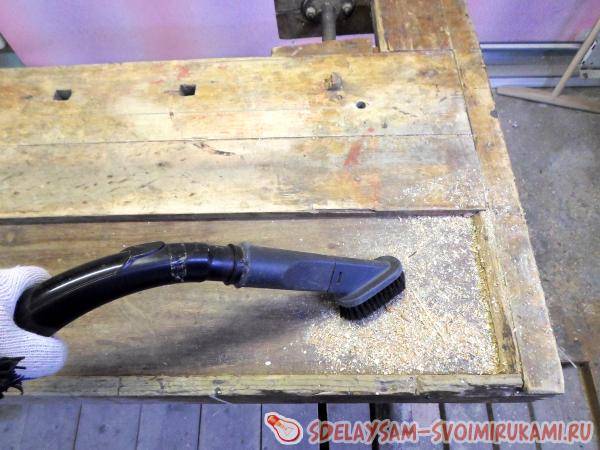

Чистота в мастерской начинается с верстака. Для уборки рабочего места приспосабливают типовую щетку, идущую в комплектации бытового прибора.

Подсоединяют насадку посредством резинового переходника, отрезанного от соответствующей по калибру трубки, например, от патрубка системы охлаждения автомобиля.

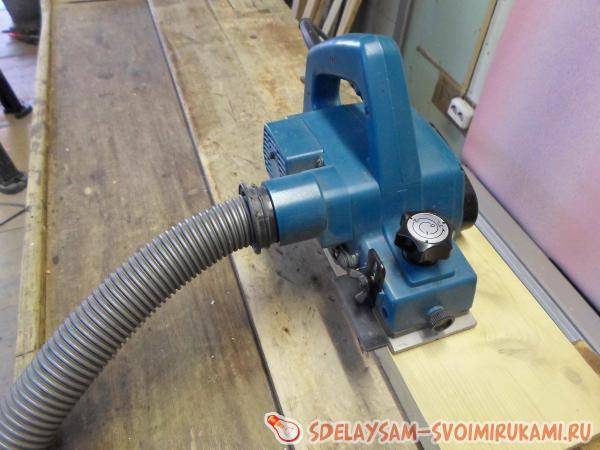

Одним из самых мусорящих электроинструментов является электрорубанок. Выкидной штуцер у инструмента достаточно большой, скорее всего, шланг пылесоса подсоединится без проблем.

Для ручной плоскошлифовальной машины потребуется изготовить переходник, припаиваемый к фиксатору пылевого мешка.

В этом случае пригодится более тонкий шланг от слива стиральной машины и возможность электронного снижения мощности всасывания пылесоса, чтобы корпус не сжимался.

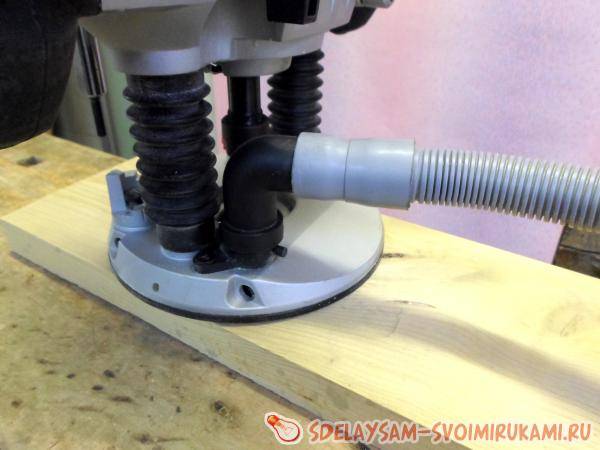

Эта же гофра подходит для отсоса стружки из рабочей зоны ручного фрезера.

Методом подбора находят соответствующие детали и для поддона круглопильного станка.
