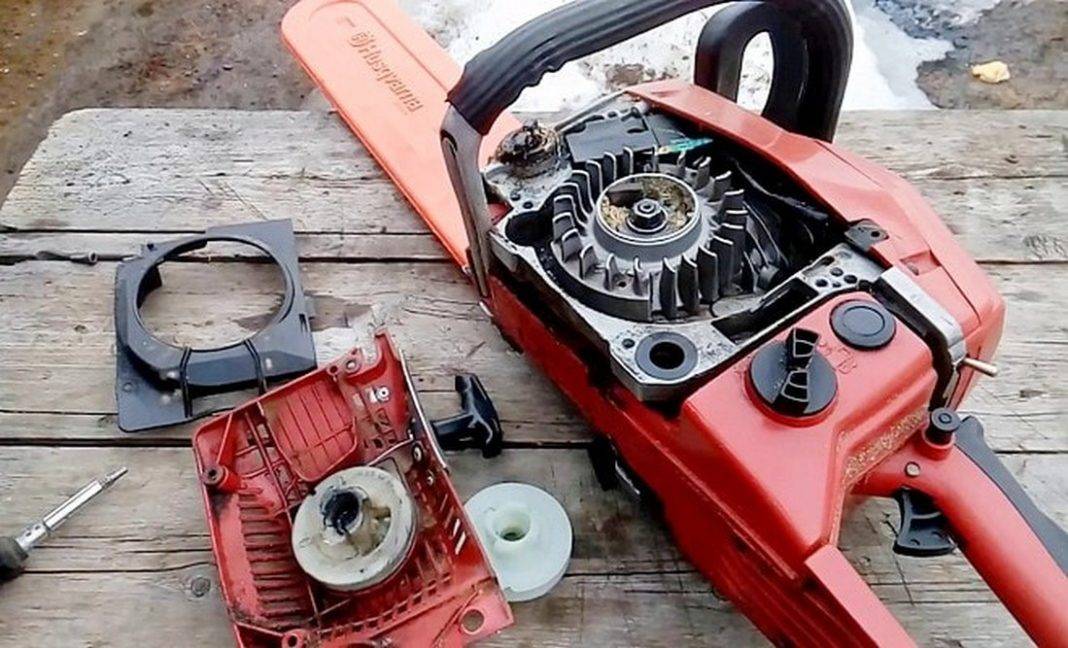

Порядок разборки бензопилы для ремонта или замены стартера
- Кладем бензопилу на бок и выкручиваем поочередно винты, которыми крепится боковая крышка корпуса. Кроме винтов следует также аккуратно отстегнуть специальные защелки на крышке. Чаще всего стартер крепится на внутренней стороне крышки бензопилы.
- Выкрутите отверткой фиксирующий винт в верхней части стартера и положите его в отдельную коробочку.
- Снимите пластиковый зажим стартера и отложите его в сторону.
- Если ваша бензопила оснащена пружиной, обеспечивающей плавный запуск устройства, также снимите ее и положите рядом с зажимом.
- Развяжите узел, закрепляющий пусковой тросик на шкиве, и вытяните его из устройства.
- Снимите сам шкив с крышки бензопилы.
Теперь самое время приступить к поиску возникшей проблемы
- Внимательно рассмотрите шкив. Чаще всего причиной неисправности шкива являются механические повреждения (трещины или разрывы), которые не дают ему правильно реагировать на движение пускового шнура.
- Проверьте целость пружины стартера. Зачастую ломается верхний край пружины, который при разборке обращен к вам. Нередко выходит из строя упор на крышке корпуса, к которому крепится пружина.
- Если вы обнаружили вышедшие из строя детали – их следует заменить исправными, после чего собрать бензопилу в обратном порядке.
Тормоз цепи
Проблема с тормозом цепи может возникнуть по причине попадания в систему смазки или опилок. Здесь нужно прочистить все элементы от мусора. Помимо этого, может прийти в негодность лента, тогда ее нужно заменить.
Бывает, что некоторые из частей пилы чаще приходят в негодность, чем другие, так что отремонтировать их придется еще не раз. Чаще всего это шина, ведущая звездочка, цепь, антивибрационные детали. Чтобы быстро починить и собрать устройство, нужно всегда иметь под рукой запасные части.
Выносливая, проверенная временем и экстремальными условиями работы, бензопила Чемпион 142 станет надежным помощником в хозяйстве. Используя этот инструмент, вы сможете заготовить дрова на зиму для камина и печки, весной почистить сад и прилегающую территорию. По отзывам владельцев Champion 142, многие из них применяют бензопилу при постройке дома, сарая или бани.
Модель Champion 142 отвечает всем современным требованиям безопасности, имеет длительный межремонтный период и пригодна для использования в большинстве климатических зон.
- Мощный, неприхотливый двигатель.
- Хромированный цилиндр.
- Эффективная антивибрационная система.
- Функция «Легкий запуск».
- Механический инерционный тормоз мгновенной остановки цепи.
- Система автоматической смазки редуктора и режущих поверхностей.

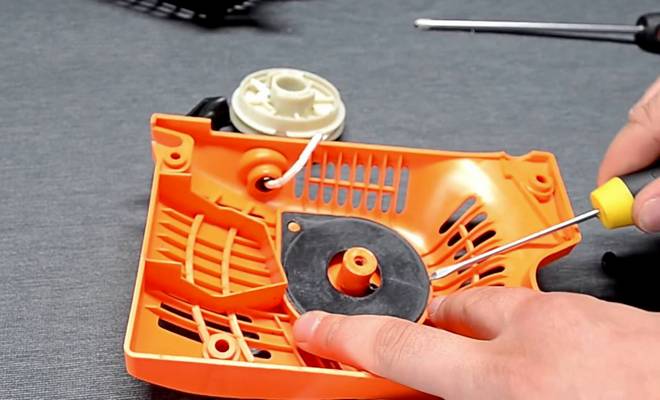

Ремонт бензопилы: замена пружины стартера
Ремонт бензопил своими руками – подмена пружины ручного стартера.
- набор отверток или специальный инструмент, который прилагается производителем в комплекте с инструментом;
- веревка, которая будет использована как замена оборвавшемуся шнуру при необходимости.
Большое количество черного нагара на свече зажигания указывает о нарушениях в работе двигателя.
Прежде чем приступить непосредственно к ремонту стартера и выяснения причин неисправностей, необходимо его снять с корпуса инструмента. Для этого необходимо открутить несколько винтов, удерживающих боковую крышку, к которой прикреплен стартер. Это делается отверткой или специализированным инструментом.
После того как крышка откручена, ее переворачивают и осматривают. Ремонт стартера бензопилы как сделать вешалку в гардероб из труб и соединителей. Далее откручивают винт, с помощью которого закреплен стартер. После этого демонтируют зажим и пружину для осуществления плавного запуска. Теперь для снятия оказывается доступным шкив, на который намотан шнур. После того как будет развязан узел на веревке, ее можно вытащить со шкива и заменить на новую. При условии, что потеря работоспособности стартера связана с обрывом, этого может быть достаточно для устранения поломки. Однако остальные части, которые составляют данный элемент бензопилы, следует тщательно осмотреть.
При осмотре составных частей стартера могут быть выявлены следующие неисправности:
Читайте так же
Наиболее часто повреждение пружины плавного пуска происходит с того конца, где она видна при разборке корпуса.
- Шкив может быть поврежден. Для замены стартера достаточно установить его стартера для бензопилы пружину нового. Возможно наличие трещин или разрывов, а также имеются повреждения на задней части. В результате этих проблем инструмент не может выполнять работы.
- Повреждение пружины плавного запуска. При этом может быть механически неисправна как сама пружина, так и иметься дефекты места ее крепления. Самым слабым местом данного элемента является именно крепежное место и кончик пружины, который в него вставляется.
При обнаружении неисправных или частично поврежденных деталей стартера они должны быть заменены новыми. При этом новые элементы должны соответствовать ремонтируемой модели пилы.
После окончания ремонта требуется правильно собрать стартер.
Шкив устанавливается поверх пружины. Устройство стартёра для бензопилы, варианты поломок и ремонт своими руками, обзор как поставить пружину на стартер бензопилы — всё это. При этом необходимо проверить, насколько они сцепились между собой. В продолжение ремонта необходимо выполнить обмотку шкива. Это нужно сделать таким образом, чтобы при вращении он тянул шнур в стартер. Достаточно сделать 3-4 оборота, чтобы придать требуемое напряжение. Предварительно веревку продевают сквозь отверстие в крышке бензопилы.
Устройство
Устройство стартера бензопилы включает в себя следующие элементы:
- винт системы зажигания;
- пружина возврата;
- катушка системы запуска;
- дефлектор;
- крышка;
- магнето;
- барабан;
- свеча зажигания;
- электронный блок;
- электропроводка;
- кнопка питания;
- ручка и тросик.
Основные параметры системы запуска бензопилы:
- мощность — от 2000 до 2500 Вт;
- максимальное количество оборотов в минуту — 3000;
- масса — 0,5 кг.
После нажатия на кнопку питания маховик начинает вращаться вместе с магнитом, который находится на нем.
В системе появляется электродвижущая сила. Появившийся ток с помощью электронного блока преобразуется в электрические сигналы, которые передаются на движущие элементы. Образуется искра, которая провоцирует воспламенение топливно-воздушной смеси.

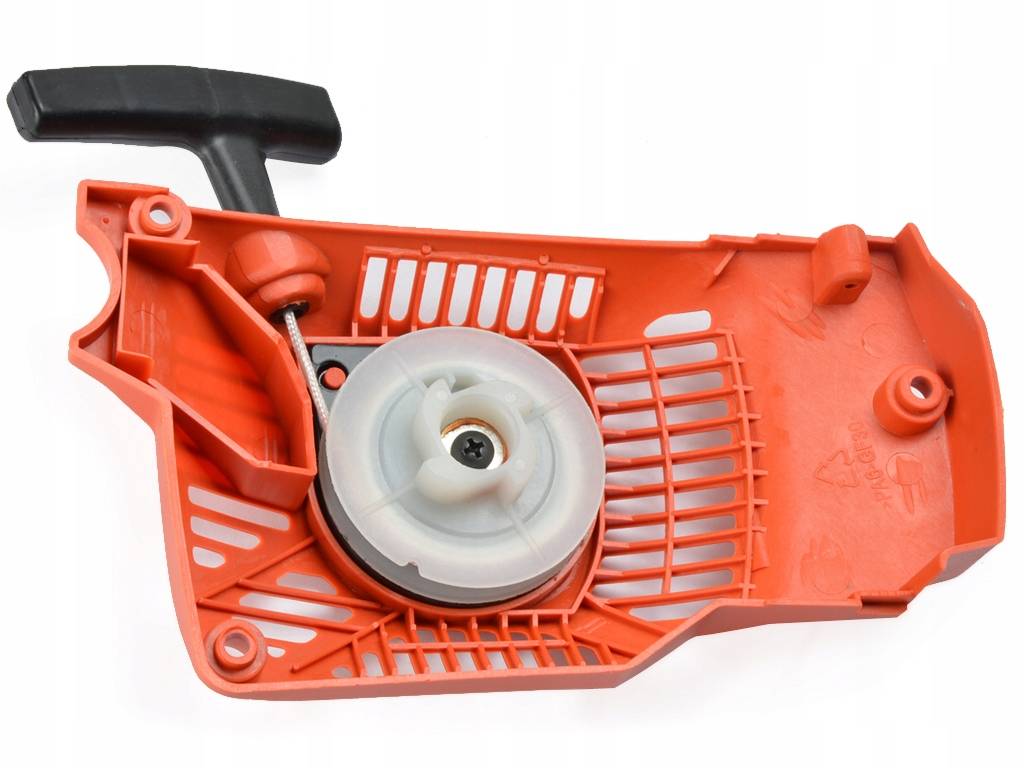

Что такое стартер на бензопиле
Бензопилы если чем и отличаются друг от друга, то только техническими параметрами. В остальном они имеют схожую конструкцию, и особенно одинаково на всех инструментах устроены стартеры. Эти детали также имеют простую конструкцию, поэтому их ремонт не представляет больших трудностей, и реализовать его сможет любой пильщик. Даже если никогда не приходилось сталкиваться с пусковым механизмом, то возникшая необходимость его ремонта не составит труда в изучении его принципа функционирования.
Схема устройства стартера бензопилы
Стартер на бензопиле состоит из ряда следующих основных частей:
- Барабан или катушка. Основа механизма, на который наматывается шнур. Барабан соединяется с коленчатым валом двигателя бензопилы.
- Шнур или трос. Он предназначен для того, чтобы приводить в движение барабан, и тем самым запускать двигатель.
- Ручка на конце шнура. Она выполняет сразу несколько функций. Первая — удобство выполнения манипуляций по запуску мотора путем дергания тросика. Вторая — случит в качестве ограничителя, не позволяя концу каната полностью намотаться на барабан.
- Каркас, который оснащен пружиной, способствующей возврату барабана в исходное положение. Именно благодаря этим элементам, трос возвращается сразу же обратно после каждой попытки запуска ДВС.
Как происходит пуск мотора бензопилы, знает каждый владелец этого инструмента. Однако, как же этот процесс реализуется внутри пускового механизма, известно далеко не всем. Знать этот принцип особенно актуально для тех, кто задумал выполнить ремонт стартера.
Когда пильщик дергает за ручку, пытаясь завести мотор, внутри механизма происходят следующие действия:
- барабан входит в зацепление с маховиком (последний соединен с коленчатым валом двигателя). На барабане имеются зубья (зацепы), а на маховике собачки, которые соединяясь друг с другом, обеспечивают движение коленвала при дергании ручки стартера;
- когда трос высовывается из механизма на всю длину, происходит его возврат обратно. Он наматывается на барабан за счет возвратной пружины;
- когда мотор запускается, подвижные шлицы (они же собачки) на маховике разъединяются с выступами в барабане.
Запуск мотора бензопилы происходит в среднем после 3-5 дерганий тросика (на практике намного больше). Начальные несколько раз нужно манипуляцию проделать, не включая зажигания, чтобы закачать в цилиндр достаточное количество ТВС, необходимого для успешного пуска. После этого включается зажигание, и уже ожидается запуск ДВС. По разным причинам мотор может завестись как с первого раза, так и с десятого. Однако если стартер неисправен, то произвести запуск бензопилы будет невозможно.
Стартера бывают разных вариантов исполнения. Ниже на видео можно посмотреть их разновидности для китайских бензопил.
Проверка карбюратора и признаки необходимости его регулировки
Корректно работающий карбюратор гарантирует максимальную эффективность работы бензопилы, то есть возможно развития полной мощности при наиболее экономном расходе топливной смеси. Регулировка этого узла как правило осуществляется заводом-изготовителем, однако его конструкция предусматривает возможность настройки уже в процессе эксплуатации.
О том, что такую настройку придется выполнить владельцу бензопилы свидетельствуют:
- Сильные вибрации или наличие повреждений защитного колпака.
- Износ ЦПГ.
- Засор карбюратора.
- Невозможность завести двигатель либо его самопроизвольные остановки после запуска.
- Увеличение расхода топлива и объема выхлопов при одновременном падении мощности двигателя.
Регулировка карбюратора бензопилы проводится в строгом соответствии с инструкцией завода-изготовителя с помощью трех специальных винтов, которые отвечают за максимальные («M») и минимальные («L») обороты, а также холостой ход двигателя («Т»). Дабы исключить нежелательное вмешательство неопытного пользователя в работу карбюратора, некоторые производители устанавливают только один винт холостого хода.
????заводим бензопилу без стартера ✔️
Главнаяприколы видео орел и решка черногория русские молодые политика спорт музыка события факты звёзды Дота 2 женщины альтернатива КВН драки война мультики актёры кино онлайн масяня приколы наруто видеоклипы видеобитва машины видеореклама вконтакте однокласники видеоролик дня видеоролики 2018 видеоролики без смс казино АТО ДНР ополчение смешное видео youtube приколы дом2 драки стоп хам драки я приколы видео дом2 серии дорогой ты где был русские детективные сериалы бэк ту скул пранки над друзьями новые видеоклипы, Поздравления |
заводим бензопилу без стартера .
|
Правила обкатки
Обкатка бензопилы не проводится долго на ХХ. Поэтому после запуска мотора необходимо поработать вхолостую около 5 минут, затем приступать к пилению деревьев диаметром не более 10 см на средней скорости.
Технологический процесс осуществляется по циклической схеме:
- 1,5 минуты с минимумом нагрузки;
- 20 секунд на ХХ без нее.
После эксплуатации первых 25 часов агрегат может выходить на полную мощь, осуществляется приработка всех трущихся деталей.
В этот период обязательно придерживаются рекомендаций:
- не перегревать силовую установку;
- не работать долго на ХХ;
- максимально не нагружать;
- сдерживать длительную пробуксовку муфты.
После окончательной приработки проводят такие работы:
- осмотр кривошипно-шатуннового механизма;
- очистка нагара на всех деталях;
- проверка крепежей;
- сборка;
- подготовка горючей смеси;
- регулировка карбюратора на наибольшую мощность при нагрузке.
Пильной цепи также нужна обкатка
Внимание уделяют ее смазке и натяжению. Деталь натягивают так, чтобы она могла свободно проворачиваться рукой
Смазку осуществляют методом погружения в масло. Затем цепь прогоняют на ХХ в течение 3-5 минут. Двигатель останавливают, цепь остывает и только потом проверяют натяжение.
голоса
Рейтинг статьи
Как заменить шнур стартера бензопилы STIHL 180
Не развивается вращение
Если файл не поддерживает режим ожидания, возможно, произошло следующее:
- засоренный фильтр;
- нарушение системы зажигания;
- карбюратор испортился;
- деформированные детали двигателя.
Для самостоятельного ремонта выполните следующие действия:
- Промойте или замените топливный шланг.
- Очистите фильтр.
- Проверьте качество бензина и масла.
- Проверьте карбюратор и свечи зажигания.
Когда бензопилы STIHL будут отремонтированы, они будут работать правильно.
Если пила не вращается, это может привести к:
- неисправный двигатель;
- износ цилиндров;
- выход из строя поршневых колец;
- поломка свечи зажигания;
- неисправность катушки;
- Винт дисбаланса карбюратора.
READ Какую Бензопилу Взять Для Дома
Если дефекты не обнаружены после испытаний, карбюратор проверяется.
Устройство бензопилы STIHL МС 180 – компоненты модели
Конструкцию бензопилы STIHL MS 180 достаточно трудно именовать обычный – это связано с особенностями работы данной модели. Ремонт стартера бензопилы. Замена пружины стартера. Разборка бензопилы STIHL 180. Устройство бензопилы STIHL 180 состоит из таких компонент:
- Направляющая шина Ematic;
- Пильная цепь своей разработки Oilomatic;
- Фильтр воздушный;
- Дроссельная заслонка;
- Рычаг прохладного и жаркого пуска;
- Рычаг управления;
- Свеча зажигания;
- Ручка с фирменной системой угнетения вибрации,
- Мощнейший движок с увеличенным рабочим ресурсом.
Производитель учел возможность постоянной эксплуатации бензопилы при низких температурах, результатом чего стало наличие фирменной системы для более плавного и стремительно пуска мотора.
Инструменты для восстановления душевного спокойствия 180
Чтобы самостоятельно выполнить относительно хороший ремонт бензопилы Calm ms 180, вам потребуется:
- воздушный компрессор (для очистки бензопилы и очистки основных компонентов и узлов);
- датчик вакуума необходим для проверки герметичности картера и карбюратора, а также для выявления неисправных сальников;
Только с помощью этих инструментов ремонт тихой бензопилы 180 своими руками можно сделать достаточно качественно.
Ремонт стартера STIHL MS 180 (полное)
Необходимо отметить, что все вышеуказанные деяния необходимо делать всякий раз, когда вы запускаете бензопилу с прохладным движком.
Как правильно заводить бензопилу STIHL 180?
Верный порядок пуска бензопилы смотрится последующим образом:
- Перед тем, как завести пилу, необходимо активизировать цепной тормоз. Для этого рычаг тормоза нужно наклонить вперед;
- Дальше будет нужно снять защитный чехол;
- Дальше нужно надавить на декомпрессионный клапан – это значительно облегчит пуск мотора;
- После чего пару раз нажмите на топливный насос. Это понизит расход горючего конкретно при запуске мотора пилы;
- Потом установите комбинированный рычаг дроссельной заслонки вниз в положение «холодный запуск». Для этого будет нужно сначала активировать рычаг газа;
- Медлительно потяните тросик до момента, пока не почувствуете сопротивление. После чего стремительно потяните тросик на себя, пока не услышите, что мотор завелся и заглох;
- Потом переведите комбинированный рычаг на одно положение ввысь;
- Опять потяните за трос до момента пуска мотора;
- Как движок завелся, нажмите на курок газа, и, переместив комбинированный рычаг в положение ввысь до упора, отпустите его;
- Отпустите рычаг цепного тормоза, потянув его на себя до соответствующего щелчка;
Ремонт частых поломок бензопилы STIHL (STIHL)
Ремонт воздушной заслонки и неисправность разгона оборотов бензопилы STIHL (STIHL). Можно выполнить эти деяния самому, просмотрев этот видеоклип.

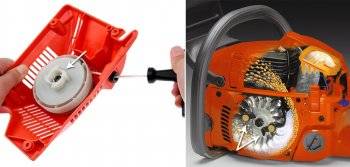

Устройство стартёра бензопилы
Проводить диагностику или выполнять ремонт инструмента, гораздо проще и эффективней, при наличии понимания принципа его действия. Чтобы облегчить и ускорить процесс восстановления работы стартера, рекомендуется знать, из чего он состоит и как работает. Общая картина, в предельно наглядном и кратком изложении представлена далее. Начнем с основных компонентов механизма:
- Крышка стартера – основа крепления деталей и их защита. Необходима для внутренней циркуляции воздуха, нагнетаемого вращением маховика, обеспечивающего охлаждение двигателя.
- Ручка – внешний элемент с закрепленным концом троса, намотанного на барабан и раскручивающего его при вытягивании из корпуса.
- Ленточная пружина – выполняет возврат барабана в исходное положение, наматывая тросик обратно.
- Корпус пружины – обеспечивает изоляцию ленточной пружины и фиксирует её конец во избежание прокручивания при натяжении.
- Барабан стартера – центральный элемент механизма, взаимодействующий со всеми деталями. Имеет отверстие для фиксации и паз для наматывания троса.
- Пружина храповика – выполняет вспомогательную роль, добавляя несколько оборотов после полного вытягивания тросика. Присутствует не у всех моделей бензопил и может иметь ленточную или винтовую форму.
- Храповик – внешняя часть барабана, с зацепными выступами, упирающимися в собачки маховика при выдергивании рычага.
- Собачки – подпружиненные упорные элементы, передающие вращение с барабана на маховик и коленвал. Точная форма и расположение, обеспечивают уверенный зацеп зубьев храповика при вытягивании троса, и свободный ход в обратную сторону, при сматывании.
Рассмотрев основные компоненты и их функциональные назначения, можно пролить свет на более насущную тему и разобрать принцип действия стартера бензопилы по цепочке взаимодействий деталей механизма. Процесс запуска начинается с выдергивания рукоятки, которая вытягивает тросик, раскручивая тем самым барабан с храповиком. Зубья храповика упираются в закрепленные на маховике собачки, и передают вращение на коленвал.
За один секундный рывок рукоятки, маховик и вал совершают порядка 4-х оборотов, приводя в действие всю систему пилы. За это мгновение, в камеру сгорания подается топливно-воздушная смесь, а образованная в катушке искра её воспламеняет, отталкивая поршень, который начинает вращать коленвал уже изнутри двигателя. В большинстве случаев, исправная, холодная пила заводится с 3-4 рывков, а с облегченным запуском ещё быстрее.
Прояснив механику ручного запуска и поняв общую концепцию устройства, перейдем к практичным вещам и посмотрим, как починить стартер на бензопиле. По каждой неисправности, представлена отдельная инструкция.
Как починить стартер на бензопиле
Причиной неисправности системы запуска бензопилы могут быть:
- Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
- Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
- Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.
Диагностика
Диагностика системы запуска инструмента проводится следующим образом:
- Откручивают крепежные винты и снимают крышку.
- Отворачивают винт, который прикрепляет механизм к защитной крышке.
- Плавно запускают стартер, сняв с него пружину и зажимы.
- Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
- Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
- Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
- Проверяют свечу зажигания на наличие искры.
Замена шнура
Для того чтобы сделать замену шнура, потребуются следующие инструменты:
- набор отверток;
- веревка.
Замена пускового шнура выполняется следующим образом:
- Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
- Затем демонтировать стартер с корпуса инструмента.
- После этого необходимо повернуть крышку и провести осмотр.
- Затем демонтировать зажим и пружину.
- Следует развязать узел на веревке.
- Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
- Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
- После этого закрутить крышку при помощи крепежных винтов.
- В конце установить стартер на место и прикрутить крепежные винты.
Ремонт пружины
Порядок действий при ремонте пружины системы запуска:
- Демонтировать стартер с корпуса инструмента.
- Снять защитную крышку.
- Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
- Второй конец шнура продеть в отверстие защитной крышки.
- Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
- Проверить работу пружины после вытягивания и отпускания механизма.
- Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
- Демонтировать шкив и шнур.
- Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.
Как поставить пружину
Для того чтобы установить новую пружину, необходимо выполнить следующие действия:
- Аккуратно извлечь обойму механизма.
- Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
- Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
- Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
- Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
- Заправить пружину и вставить ее в механизм стартера.
- Аккуратно зафиксировать обойму.
