Обзор популярных моделей высокопроизводительных станков для заточки пильных цепей
Станок для заточки цепей для бензопил Орегон 519789
Если требуется часто выполнять большой объём работ по заточке пильных элементов, следует обратить внимание на модель профессионального станка Oregon 519789. Данная установка разработана для эксплуатации при интенсивных нагрузках
Oregon 519789
Станок оснащается механизмом самоцентрования и торсионной пружиной, которая обеспечивает дополнительные удобства во время правки материала. Мощность модели составляет 0,214 кВт, вес − 6 кг, работает от бытовой сети в 220 В.
Пильные элементы цепи
Точильное оборудование Штиль
Универсальное заточное оборудование Stihl USG отличается высокой производительностью и отменным качеством сборки. При помощи этого станка можно без усилий править любые пильные ленты Stihl, режущие элементы кусторезов, ножей и других садов приспособлений.
Stihl USG
В продаже установка идёт в комплекте с суппортом поворотного типа (для любых цепей производства этой торговой марки)
Обратите внимание, что производители не рекомендуют использовать станок, если требуется обработка пильных зубьев из твердосплавных компонентов
Установка Бригадир GM 4P
Если нужно купить мощный станок для профессиональных работ, модель Бригадир GM 4P станет отличным выбором. С её помощью можно выполнять правку любых объёмов и нагрузок. Мощность установки составляет 0,65 кВт (одна из самых больших в классе), что позволяет поддерживать во время правки определённый показатель скорости вращения.
Станок Brigadier GM 4P
Обратите внимание, что станок оснащён системой подсветки. Это позволяет проводить обработку ленты даже в тёмное время суток
Скорость вращения шпинделя на холостом ходу составляет 6300 об/мин, а весит устройство всего 3,25 кг.
Станок для заточки зубьев бензопил Sadko SCS 85
Среди большого многообразия точильного оборудования для обработки режущих кромок зубьев бензопил следует выделить модель Sadko SCS 85. Эта установка имеет компактные габариты и отличается невысоким уровнем шумности. Идеально подходит как для работы в домашних условиях, так и на производстве. Посмотрите видео 2 о том, как заточить цепь бензопилы на станке, и узнайте все тонкости проведения данной операции.
Видео 2. Как правильно проводить заточку зубьев пилы
Watch this video on YouTube
Оборудование производится в Словении и занимает лидирующие позиции в сегменте заточных станков для бензопил. Данная модель Садко имеет номинальную мощность в 0,85 кВт и весит всего 2,5 кг. Работает станок от бытовой сети в 220 В. Скорость вращения шпинделя на холостом ходу составляет 5 000 об/мин. Для обработки пильных элементов используется заточной круг диаметром 104 мм.
Рейтинг заточных станков 2022
Patriot MG 220
Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.
Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.
Вихрь СЗЦ-200
Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.
Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.
ДИОЛД М3-0,13
Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.
В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.
Rezer EG235-CN
Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.
Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.
Champion C2001
Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.
Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.
Чем еще укомплектовать гараж:
- Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
- Качаем воздух литрами: какой масляный компрессор выбрать
Способы заточки цепи бензопилы
На сегодняшний день можно выделить несколько возможных способов заточки пильной цепи:
- Ручная
- Станочная
- С использованием УШМ
- Заточка дрелью или бормашиной с использованием надфиля
Далее мы детально рассмотрим каждый из предложенных методов возвращения цепи бензопилы былой остроты
Важно! В независимости от выбранного способа не забывайте о мерах безопасности. Для работы обязательно пользуйте защитными очками (или щитком) и перчатками
Болгаркой
Один из способов заточить цепь пилы — это болгарка
Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.
Тем не менее, способ всё ещё актуален.
- Цепь должна оставаться на шине.
- На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
- Перед цепью и шиной должна стоять небольшая преграда.
- Угол при заточке такой же, как описано в первом способе.
- После процесса обязательно подтянуть цепь.
Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.
Плюсы:
Сравнительная быстрота по сравнению с напильником.
Дешевизна (слишком мала возможность привести в последующую непригодность диск болгарки).
Практически не нужны физические усилия.
Минусы:
Наличие особых навыков.
Отсутствие безопасности.
Необходимо знание техники безопасности и большой опыт работы болгаркой.
Электрическим станком
Электрические станки для заточки
Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.
Станком с ручным приводом
На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.
Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.
Плюсы:
Удобство и гарантированное качество.
Отсутствие необходимости применения большой физической силы.
Минусы:
Цена инструмента.
Отсутствие возможности наточить пилу на месте работы.
Станки с ручным приводом
Советы от профессионалов
- Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
- Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
- Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.
Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.
Как выбрать правильный угол?
Распил твердых пород дерева характеризуется невысокой производительностью и большой нагрузкой на все составляющие бензопилы (рекомендуем более подробно почитать про устройство бензопилы). Самыми «ходовыми» твердыми породами являются ясень, бук, береза, вяз, клен, дуб и орешник.
На фото изображено специально приспособление для заточки, которое позволяет надежно фиксировать напильник.
Для того чтобы эффективно производить распилы этих пород, необходимо соблюдать угол заточки под 25°. Такое значение обеспечит оптимальную работу бензопилы при средних характеристиках производительности.
К мягким породам относятся все хвойные, за исключением лиственницы, — это ель, сосна, пихта, кедр, а также лиственные — ольха, липа, осина, ива и тополь.
Для продольного пиления
Как уже было сказано, рекомендуемый угол заточки составляет 10° с возможным отклонением до 2°. Это связано с необходимостью быстрого зарезания вглубь дерева при продольном распиле.
Для работы с мягкой древесиной оптимальное значение угла — 25°. Волокна мягких пород дерева распределяются неравномерно, то есть твердые перемежаются с мягкими. Значение в 25° позволяет прорезание чередующихся волокон без периодического увеличения числа оборотов двигателя.
Для поперечного пиления
Для поперечного пропила мягких и твердых сортов древесины рекомендуется значение в 35°. Такое значение позволяет добиться оптимальных характеристик мощности и нагрузки на цепь при распиле.
Таблица углов
Углы заточки пильных цепей представлены в таблице ниже. По таблице даже можно понять какой напильник потребуется для заточки конкретной цепи.
Таблица углов заточки для всех видов пильных цепей, а также глубины резания. Для увеличения нажмите на фото.
Фирмы производители
Производством станков для заточки цепей занимаются как отечественные компании, так и иностранные. Часто их производят на дополнительных конвейерах и сами производители бензиновых или электрических пил. Так, известными отечественными компаниями, выпускающими этой инструмент для заточки цепей являются такие фирмы, как «Тайга», известные своим качественной техникой.
Среди европейских же лидеров в производстве данного оборудования особо выделяется компания «Sparky Eltos AD». Данная болгарская компания несомненным лидером по продажам электроинструментов в Европе и на Ближнем Востоке
Также можно обратить внимание на словенский бренд «Sadko» или английский «Forward». Среди китайских производителей можно выделить компанию «Forte»
Однако большинство этих фирм выпускают абсолютно аналогичную технику с точки зрения качества, эффективности и срока службы. Высока конкуренция на данном рынке только стимулирует различных производителей улучшать свое оборудование для правки цепей бензопил и следить за их высоким качеством. А приобретя такой инструмент, вы получите также хорошего помощника в работе.
Видео: как быстро заточить цепь бензопилы без станка.
Рекомендуем прочитать:
Republished by Blog Post Promoter
Заточка цепи бензопилы своими руками — практические советы
Заточка цепи бензопилы является, пожалуй, не сложнее чем заточка прочего режущего инструмента, но при условии наличия специальных приспособлений для её заточки. Её зуб имеет сложную геометрию. Две режущие кромки, — боковая и верхняя — из которых вторая скошена под определенным углом к линии движения цепи, делают эту операцию непростой. Цепь бензопилы Зуб цепи строгает древесину подобно рубанку, а толщина стружки регулируется высотой ограничителя.
Строгание древесины зубом бензопилы Интенсивная работа пилы приводит к быстрому затуплению цепи. В течение одного дня может потребоваться несколько заточек. Усугубляет проблему и то, что зуб быстро тупится при встрече с грунтом. Достаточно один-два раза зацепить шиной почву, и работу можно прекращать — стружка становится мелкой, и пила перестает углубляться в дерево. Острый зуб бензопилы Тупой зуб бензопилы Зуб бензопилы после столкновения с грунтом и находящимися в нем абразивом (камнем) Чем раньше затупившиеся зубья затачиваются, тем меньше материала нужно снимать при заточке, как следствие — срок службы пильной цепи более длительный.
Определить момент, когда уже требуется заточка, достаточно просто. Важным признаком является усилие подачи. Правильно заточенная цепь втягивается в рез уже при небольшом нажатии. Если наоборот, бензопила принуждается к пилению увеличенным усилием подачи, то зубья затупились. Затупившуюся цепь можно также распознать, если вместо крупной толстой стружки из реза вылетает только мелкая стружка. Стружка от работы острой цепью (стружка) и тупой цепью (мука) В этой ситуации бензопила должна срочно затачиваться.
Не пилите затупленной или дефектной пильной цепью — следствием является сильное напряжение в теле, большая циклическая нагрузка, плохие результаты резания. Кроме того, это означает уменьшение производительности, большой расход топлива и повышенный износ всех узлов бензопилы.
Низкие значения приводят к падению производительности. Так как расстояние ограничителя глубины с каждой заточкой пилы уменьшается из-за уменьшения верхней грани зуба, ограничитель глубины также нуждается в периодическом подпиливании — через 5-10 заточек цепи. Общие правила заточки цепи бензопилы Поскольку внутренний контур поверхности зуба близок по своей форме к окружности, а металл цепи достаточно мягок, цепь точат круглым напильником небольшого диаметра.
Заточка бензопилы требует точного позиционирования напильника относительно затачиваемого зуба. Его положение должно быть таким, чтобы верхний край напильника выступал по отношению к верхней грани зуба примерно на 1/5 (20%) диаметра напильника. Перед тем как точить цепь бензопилы, желательно узнать ее параметры, поскольку диаметр напильника должен выбираться в зависимости от шага цепи. Обычно он колеблется в диапазоне 4-5,5 мм.
Кроме этого, нужно, чтобы напильник располагался под углом 90° к цепи в вертикальной плоскости и 30° или 10° (см. Параметры зубьев цепи) — в горизонтальной. Выполнить все эти условия, обходясь одним только напильником, довольно сложно, поэтому при заточке пилы используются различные приспособления, позволяющие обеспечивать необходимые параметры заточки. Обычно они представляют собой наборы, идущие в комплекте к бензопилам, или приобретаемые самостоятельно в любом нормальном магазине торгующем бензопилами.
Производительная работа бензопилой в значительной степени зависит от правильной эксплуатации пильной гарнитуры, в том числе и пильной цепи.
Необходимым условием является работа острой цепью — никогда не работайте тупыми цепями.
Мы рекомендуем Вам научиться правильно затачивать цепь. Цепь всегда должна быть заточенной. Тогда пиление будет осуществляться эффективно, безопасно и точно. Профессиональные лесорубы знают, что заточенная цепь важнее сильного двигателя.
Это интересно: Достоинства и недостатки ТОП-6 популярных моделей китайских бензопил Калибр — распишем суть
Последствия эксплуатации не заточенной цепи
Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:
- снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
- повышение расхода топлива – перерасход может достигать 30%;
- снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
- риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.
Вначале о страшилках
Будете пилить тупой бензопилой, получите три отрицательных фактора:
- Снизите КПД Вашего процесса. Например, вместо двух кубов, напилите один (за то же время);
- Подвергнете интенсивному износу механизм, с риском разрушения ведущей звёздочки и шины;
- Получите повышенный расход топлива;
Есть ещё четвёртый, возможно не столь значимый фактор – «рваный» срез спила.
И конечно, больше устанете, будете (возможно) злиться на самого себя, типа «чего мне дураку, не наточить заранее, теперь мучайся…»
Вот вам тест-вопрос (фото справа). Догадайтесь, какая стружка «вышла» из-под острой и тупой цепи? (ответ будет ниже).
Как понять, что цепь затупилась
Симптомы:
- Повышенные физические усилия;
- Провисание (растягивание) цепи;
- Вибрация и «подтормаживающее» прохождение распила;
- Неточность распила и изменение вида опилок (они становятся неровными с острыми «игольчатыми» краями, мелкими и пыльными). Это уже ответ на тест.
«По мнению экспертов и по моему тоже: хорошо заточенные зубья, важнее мощности движка.»
Почему тупится? Причины, в общем, известны, но назову основные:
- Интенсивная или объёмная работа;
- Случайное соприкосновение с камнем, землёй, твёрдыми сучками и т.п.;
- Неумелое обращение (широкое понятие).
Как наточить цепь бензопилы в домашних условиях напильником
Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы
Важно знать шаг расположения зубьев. Одного круглого точила недостаточно
Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.
Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм
Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали
Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.
Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.
Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.
Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru
Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.
Напильник для заточки цепей бензопил: виды и советы по выбору
Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.
Как правильно заточить цепь бензопилы напильником
На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.
По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.
Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.
Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.
Заточка цепи напильником ФОТО: proinstrumentinfo.ru Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.
Заточка цепи дрелью с напильником ФОТО: youtube.com
Признаки затупившейся цепи и последствия дальнейшей эксплуатации
Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:
- бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
- во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
- стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
- цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.
Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.
Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:
- лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
- перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
- ускоренный износ шины и других частей бензопилы.
Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.
Основные технические характеристики
Точильное оборудование имеет различные параметры работы. Среди них есть важные характеристики и малозначительные.
К основным показателям работы оборудования относят:
- Скорость вращения рабочего элемента. От неё зависит качество обработки режущей кромки зубьев. Наиболее распространённый диапазон скорости вращения — 3000−7500 об/мин.
- Диаметр заточного круга. Самые востребованные абразивные материалы имеют диаметр от 105 до 400 мм. От его величины зависит возможность настройки выставляемого для заточки цепей угла.
- Мощность электродвигателя. Показатель оказывает влияние на производительность оборудования. Для профессиональных станков он составляет более 0,5 кВт.
- Функционал. Большинство аппаратов оснащается дополнительными приспособлениями, которые повышают безопасность работы и расширяют диапазон возможностей оборудования.
Технические характеристики оборудования производители указывают в их паспортах.
Электрические полуавтоматические
Точила с электрическим приводом пользуются популярностью по причине высокой производительности и качества заточки.
Как правило, такие приборы используют специализированные сервисные центры, оказывающие платные услуги по правке и заточке. С появлением бытовых моделей точил, отличающихся приемлемой ценой, они стали популярны у владельцев пил.
Преимущества электрического точила:
- Высокая скорость заточки.
- Возможность выравнивания рабочего зуба (при заточке ручным способом зубья цепи стачиваются не равномерно).
- Идеальный угол заточки и возможность его регулировки.
- Полная или частичная автоматизация процесса.
- Возможность подключения как от сети 220, так и 12 вольт, благодаря чему в качестве источника питания можно использовать автомобильный аккумулятор, что достаточно удобно.
К минусам электрического станка для заточки цепей относится необходимость подключения к источнику питания, что не всегда возможно при необходимости заточки гарнитуры в деляне, на заготовке леса.
Минусом можно считать и то, что в процессе работы, заточные круги постепенно снашиваются и их необходимо менять, что повышает стоимость владения агрегатом.
Во избежание стачивания кругов, можно использовать специальные алмазные заточные диски подходящего размера. Ресурс таких дисков в несколько раз превышает ресурс обычного заточного круга.
Устройство и принцип работы
Заточная машина для пильных цепей состоит из нескольких элементов. Основание, это станина, которая используется для крепления двигателя и тисков с направляющими салазками для цепи. Двигатель, как правило, асинхронный с высокой частотой вращения и прямой передачей. На вал двигателя устанавливается заточной диск, крепится при помощи направляющей шайбы и гайки.
Тиски с салазками предназначены для установки цепи и её удержания. К тискам крепится ограничительная пластина с возможностью регулировки глубины реза. Закручивая регулировочный винт по часовой стрелке, пластина выдвигается, и глубина заточки увеличивается.
Принцип работы заточного станка предельно прост:
- Цепь устанавливается в направляющие салазки, ограничитель опускается и упирается в заднюю часть затачиваемого зуба, не давая ему сместиться.
- После этого двигатель с установленным на него диском опускается. Диск касается зуба и стачивает его кромку.
- Далее, оператор передвигает цепь до следующего зуба и устанавливает упорную планку, после чего процесс повторяется.
На практике принцип работы немного сложнее, т. к. прежде чем приступить к заточке, необходимо настроить станок. Инструкцию по настройке можно найти в документах к заточному устройству.
Подробнее познакомиться с принципом работы полуавтоматического заточного станка для цепей можно посмотрев видео с демонстрацией работы на станке ВИХРЬ СЗЦ-200.
ТОП-7 лучших моделей
При определении того, какой лучше или хуже точильный станок учитываются показатели их работы, надёжность, безопасность, соотношение цены и качества, а также популярность моделей у покупателей.
«Oregon 519789»
Аппарат для заточки цепей бензопил производится в США. Это профессиональное электрическое оборудование. С его помощью делается заточка цепей для всех типов бензопил, имеющих толщину цепи 1,1-1,3 мм. В конструкции «Oregon 519789» есть механизм самоцентрирования. Рабочая поверхность имеет подсветку. Кнопка пуска встроена в рычаг управления. У него удобная эргономическая форма.
| Наименование | Ед. изм. | Показатель |
| Потребляемая мощность | Вт | 214 |
| Рабочее напряжение | Вт | 220 |
| Обороты | об/мин | 2800 |
| Вес | кг | 6 |
Достоинства «Oregon 519789»: ускоренное шлифование, улучшенная геометрия заточки, высокая производительность, простота перенастройки режимов работы и обслуживания.
«STIHL USG»
Станок производится в Германии. Служит для заточки любых видов пильных цепей бензопил. На нём можно затачивать диски, фрезы кусторезов и мотоножниц. Модель предназначена для оснащения крупных лесоперерабатывающих предприятиях. Она обладает большим запасом рабочего ресурса. В конструкции аппарата поворотный суппорт.
| Наименование | Ед. изм. | Показатель |
| Потребляемая мощность | Вт | 180 |
| Рабочее напряжение | Вт | 220 |
| Обороты | об/мин | 2800 |
| Вес | кг | 8 |
Достоинства «STIHL USG»: хорошее качество заточки, бесшумная работа, высокая производительность, многофункциональность.
«REZER EG235»
Станок выпускается российско-китайским производителем – «Уралоптинструмент». У модели полностью отсутствует вибрация при работе. Она предназначена для промышленного и домашнего использования. Ручка управления имеет удобную конструкцию. Она выполнена из материала, исключающего возможность выскальзывания из рук. Безопасность работы обеспечивается прозрачным защитным экраном.
| Наименование | Ед. изм. | Показатель |
| Потребляемая мощность | Вт | 235 |
| Рабочее напряжение | Вт | 220 |
| Обороты | об/мин | 3000 |
| Вес | кг | 7,6 |
«SADKO SCS 85Pro»
Модель разработана и выпускается словенским производителем. Она представляет собой полуавтоматический аппарат, используемый для заточки цепей электрических и бензопил. «SADKO SCS 85Pro» нашёл широкое применение в быту и сервисных центрах. Он обеспечивает высокое качество заточки цепей. В конструкции есть регулятор быстрой настройки глубины заточки. Зажим цепей производится вручную.Диапазон угла заточки от 0 до 30 градусов.
| Наименование | Ед. изм. | Показатель |
| Потребляемая мощность | Вт | 85 |
| Рабочее напряжение | Вт | 220 |
| Обороты | об/мин | 5000 |
| Вес | кг | 2,5 |
Достоинства модели: точность заточки, удобство в работе, низкая цена.
«CHAMPION C2000»
Выпускаемый китайским производителем станок имеет компактные размеры и предназначен для бытового использования. С его помощью проводится заточка основных и упорных резцов бензопил. Рабочая зона имеет подсветку.
| Наименование | Ед. изм. | Показатель |
| Потребляемая мощность | Вт | 230 |
| Рабочее напряжение | Вт | 220 |
| Обороты | об/мин | 3000 |
| Вес | кг | 5,8 |
Достоинства «CHAMPION C2000»: малый вес, мобильность, безопасность.
«Бригадир GM4P»
Модель предназначена для калиброванной заточки цепей. Она предназначена для бытового использования. На поворотном столике станка установлена градуированная шкала, помогающая устанавливать нужный угол заточки. «Бригадир GM4P» отличается повышенной прочностью креплений, обеспечивающих надежность фиксации цепей. На кожухе установлен защитный экран.
| Наименование | Ед. изм. | Показатель |
| Потребляемая мощность | кВт | 0,65 |
| Рабочее напряжение | Вт | 220 |
| Обороты | об/мин | 6300 |
| Вес | кг | 3,25 |
Достоинства «Бригадир GM4P»: мобильность, надёжность и безопасность в работе.

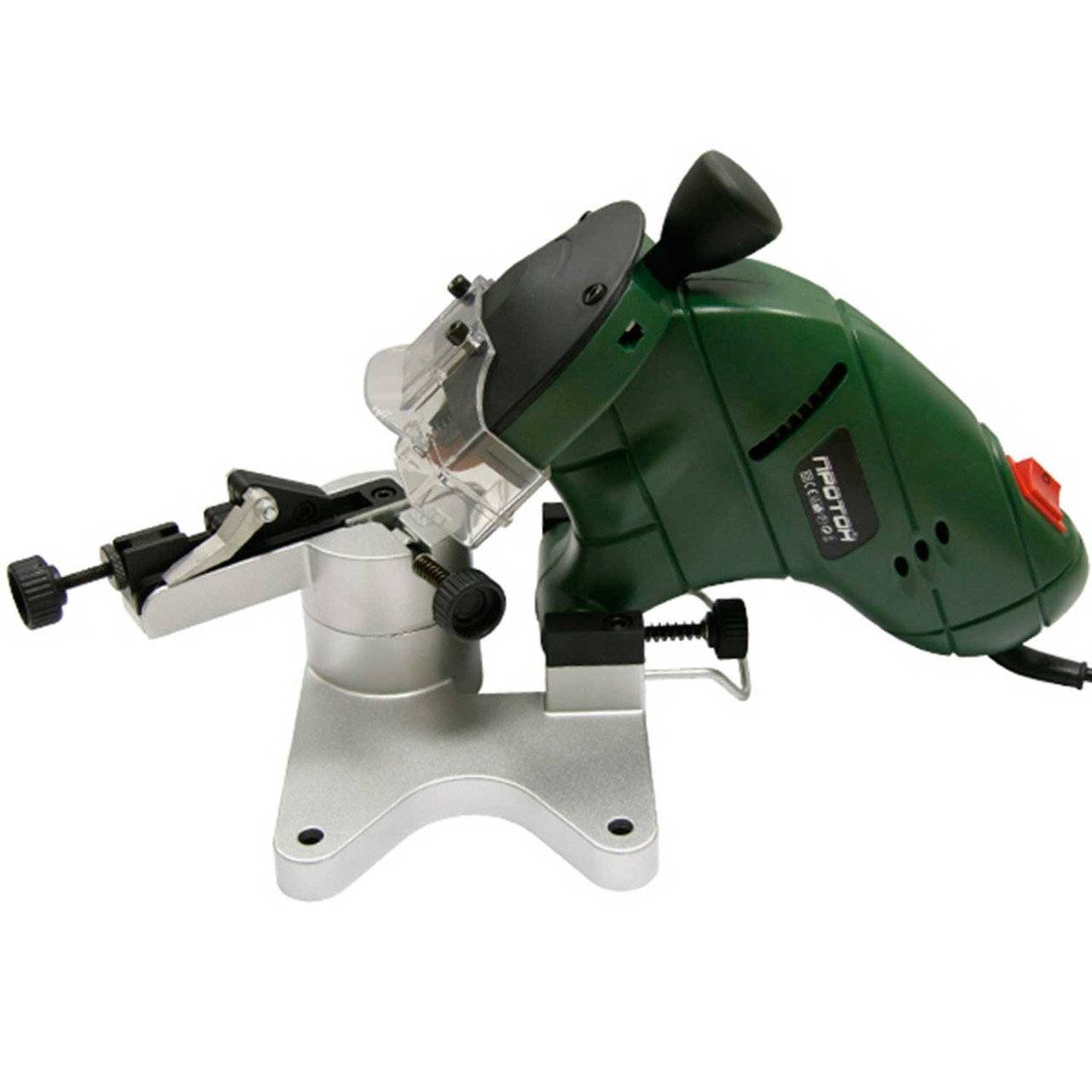

«Протон ТЭ-130»
Дешёвый и надёжный в работе точильный аппарат. Станина станка изготовлена из алюминия. Фиксация цепей делается с помощью удобных крепёжных механизмов.
| Наименование | Ед. изм. | Показатель |
| Потребляемая мощность | Вт | 400 |
| Рабочее напряжение | Вт | 220 |
| Обороты | об/мин | 3000 |
Достоинство «Протон ТЭ-130»: низкая цена, мобильность, универсальность.
Главные элементы конструкции
Оборудование представляет собой монтажный отрезной прибор, единственное отличие в дисках. Вместо острого, в станке устанавливается шлифовальный. Стоимость одного заточного изделия редко превышает 200 рублей, а его эффективность и эксплуатационные характеристики находятся на высоком уровне. Часто используют точильный круг, толщина которого равна 3.5 мм, допускается меньшее значение.
Диск фиксируется на раме, где присутствует подвесная головка и зажимается надежными тисками. Рабочая часть пилы устанавливается на конструкции при помощи специальных зажимов. Диск плавно перемещается по каждому режущему элементу, производя заточку.
Перед использованием точильного станка, важно произвести предварительные настройки. Угол наклона должен соответствовать шагу звеньев, только так можно добиться профессиональной заточки
Перед использованием прибора, следует уделить внимание инструкции, особенно неопытным пользователям. Там описывается способ работы, технические характеристики оборудования, советы по настройке, а также правила хранения и эксплуатации
Некоторые люди создают такие станки собственноручно, они просто переделывают главные элементы монтажной пилы
Однако такое способен делать не каждый человек, это важно учитывать перед тем, как пытаться сэкономить пару тысяч. Ведь есть риск поломки пилы из-за неаккуратных действий
Кроме заточки станок дает возможность расправлять звенья цепи, что очень важно в некоторых моментах. Так как такое действие дает возможность продлить функциональные возможности изделия
