Станок для распила ДСП

Форматно-раскроечный станок своими руками: чертежи, видео, фото

По мере развития проекта Пиропринтер, нашей команде приходится оптимизировать какие-то процессы. Нам давно требовалось сделать какой-то станок или приспособление для быстрого и аккуратного роспуска фанеры для последующей фрезеровки. Не буду утомлять, сразу покажу результат, который мы получили:

Вот такой форматно-раскроечный станок мы сделали своими руками Поясню сразу — мы не мебельное производство, где форматник — это один из основных инструментов.

И к нему идет требование обязательного наличия подрезного пильного диска для пиления без малейших сколов и высокой производительности.

Раскрой фанеры (и другого листового материала) для нас — это вспомогательный производственный процесс, не требующий высокого качества реза.

Те, кто когда-либо сталкивался с раскроем листов фанеры (1,5*1,5м), знают, что распиливание сопровождается рядом сложностей:

• Лист громоздкий и требуется много места, если пилить его в горизонтальном положении;
• При раскрое поперек волокон появляется много сколов;
• Выдержать ровную линию от края до края, просто отпиливая по нарисованной линии не просто — рез немного плывет.

Исходные требования были простыми: нужен бюджетный вариант форматно-раскроечного станка, который можно собрать своими руками. Рез должен быть прямым и без сколов. При раскрое тратить минимум времени на выставление размеров. Форматник должен занимать минимум места.

Назначение форматно раскроечного станка

Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.

Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.

При изготовлении самодельной конструкции следует учитывать такие моменты:

• устойчивость оборудования во время работы;
• наличие измерительных инструментов для предварительной раскройки деревянного листа.
• размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
• меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.

Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.

Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.

Почему решили сделать форматно-раскроечный станок своими руками, а не купили готовый?

Самый дешевый готовый форматник с горизонтальным расположением листа стоит 220 тыс руб. (марка Jet).

Пример готового горизонтального форматника. С листом фанеры он занимает очень много места

В данной конструкции есть подрезная пила. И по идее можно было самим собрать что-то подобное из готового циркулярного (распиловочного) станка или ручной циркулярной пилы. Самый простой дешевый циркулярный станок стоит 7 тыс руб, что-то по серьезнее обойдется в 30 тыс руб.

А со свободным местом у нас в мастерской проблематично (напомню, что раскрой фанеры — у нас вспомогательная функция). Поэтому нам подходил только вертикальный форматно раскроечный станок.

Самый простой вертикальный форматник обойдется в 230 тыс руб.

Бюджетный вариант вертикального форматинка, который нам не очень понравился

Тот, что нам понравился стоит около 300 тыс руб (причем, это бюджетный, так как серьезные форматники стоят от 500 тр до 1,5 млн). Правда, я нашел вариант на авито самодельный на металлической раме с закрепленной на нем простой ручной циркулярной пилой за 100 тыс руб. (+доставка).

Да, есть еще и простое готовое решение — пилить вдоль специальной шины (если ваша модель циркулярки предусматривает пазы под шину и шина под вашу пилу в принципе существует). Так рез будет ровным.

Но есть некоторые неудобства, связанные с шиной: долго размечать и выставлять, руки находятся в напряжении от веса циркулярки, распускать так придется либо в горизонтальном положении листа или как-то его фиксировать на расстоянии от пола, не удобно длинную шину использовать для распила коротких кусков фанеры и пр.

Форматно-раскроечный станок CORMAK PS315-2000

Продукция известна своим превосходным качеством сборки узлов и деталей. Два диска пильного узла закреплены на шпинделях, которые могут поворачивать пилы на угол 45. Рабочий стол станка собран из алюминиевого полированного профиля.

Подрезной пилящий диск первым прорезает заготовку, оставляя в ней ровную без изъянов канавку. Второй основной диск расширяет паз и довершает сквозной пропил. Специальные упоры надёжно фиксируют обрабатываемую плиту, не допуская смещения во время производственного процесса

Торцы полученных фрагментов отличаются совершенно гладкой поверхностью без заусенцев, что особенно важно при нарезке элементов корпусной мебели из ламинированных ДСП и МДФ

Своими руками или заказать?

Заказной распил будет ровнее

Качественную распиловку ДСП сложно произвести вручную из-за большого размера листов. Размеры стандартной плиты 2440×1200, и это не предел. Впрочем, если вы довольно часто работаете с ДСП или МДФ, есть смысл обзавестись дорогим инструментом и работать в своё удовольствие. Если же вам нужно раскроить всего несколько листов, можно пойти двумя путями:

• Разрезать плиты самостоятельно при помощи имеющегося в наличии ручного инструмента;
• Заказать распил ДСП в специализированной мастерской.

Что выбрать, решать только вам, а мы рассмотрим каждый из этих вариантов.

Принцип работы оборудования

Принцип действия станка для ДСП несложен:

• Распиливаемый лист упирается в левый неподвижный упор рабочего стола.
• Проводится разметка линии реза.
• Запускается двигатель.
• После набора рабочих оборотов, стол двигают по направляющим к диску и производят распил по намеченной линии.

Основные настройки и регулировки устройства следующие:

• позиция листа;
• глубина пропила;
• угол реза.

На мебельных фабриках наряду со станком для распила используют дополнительное оборудование, оно предназначено для работы по отделке и выполнения вспомогательных операций. Это фрезер для разделки кромок, ламинирующая установка и сверлильный станок

Устройство

Основная задача такого оборудования – разрезания листовых материалов по нужным размерам. Для этого используются циркулярные зубчатые диски. Типичный форматно-раскроечный станок позволяет взаимно перемещать нарезаемую заготовку и пильный диск. Для этого одна из частей – либо стол с держателем диска и двигателем, либо раскроечный стол – делается подвижной. Своевременно убирая уже отпиленный материал и перемещая заготовку, её полностью распускают на отрезки.

Базовой частью любого распиловочного станка является станина – корпус или каркас оборудования, наиболее тяжёлая и прочная часть, которая обычно крепится к полу либо просто стоит на нём и не сдвигается благодаря своему весу.

Чем тяжелее станина, тем чище рез, так как она эффективно поглощает вибрации, которые неизбежно создаёт вращение электродвигателя и пильного диска.

Следующий важный элемент – пильный узел. Благодаря ему заготовка распускается на фрагменты. Состоит из электродвигателя переменного тока определённой мощности и связанного с ним диска.

В большинстве станков есть возможность наклона пильного диска под углом к разрезаемому материалу. Обычно диск способен наклоняться в диапазоне от 0 до 45°, но некоторые производители делают узел наклона от -45 до +45°. Это позволяет нарезать детали с косой кромкой, которая может пригодиться для стыковки отрезков.

Часто в дополнение к основному диску перед ним вращается подрезной диск. Он крутится в противоположном направлении и обеспечивает чистый рез без сколов

Применение подрезного диска особенно важно при раскрое материалов с покрытием, например, ЛДСП. При этом подрезной диск может питаться от отдельного, мене мощного электродвигателя либо через редуктор от основного мотора

К станине крепятся рабочие столы. Они служат для размещения листов разрезаемого материала, а также для их перемещения относительно пильного диска. От количества рабочих столов и их размера зависят габариты заготовок, с которыми можно работать на конкретном станке.

Перемещение листов для раскроя осуществляется с помощью каретки – системы направляющих, благодаря которым один из рабочих столов может плавно и точно двигаться поступательно. Механизм каретки делается из алюминия – этот металл лёгок и одновременно прочен.

Система линеек, шкал и упоров служит для точного выставления размеров. Разметочные упоры закрепляются винтовыми и фрикционными прижимами. После этого заготовка выставляется точно по ним и производится распил.

Одна из линеек раскроечного стола может двигаться по окружности – это нужно для того, чтобы резать под заданным углом. Для откладывания точного угла шкала поворота линейки размечена в градусах.

Часто задаваемые вопросы

Чем лучше всего смазывать подвижные элементы каретки для стабильно плавного хода?

Крайне редко и преимущественно для оборудования с шариковыми системами хода каретки, производитель рекомендует специальную смазку, на которой не собираются пыль и опилки. «Веретёнка» и «Индустриальное» не могут использоваться в качестве достойной альтернативы, потому что пыль на них сбивается до густой консистенции.

Решением будет только разборка каретки и физическое удаление всего мусора. Категорически запрещено смазывать систему аэрозолями типа «WD». Потому что это основная причина, из-за которой отклеиваются уплотняющие резиновые вставки. В подавляющем большинстве случаев, узлы форматно-раскроечных станков в смазке не нуждаются. Их достаточно просто продувать струёй сжатого воздуха.

Возможно ли настроить форматку самостоятельно?

Да, если это станок с ручным управлением. Причём, у большинства бюджетных моделей наблюдение за точностью установок должно осуществляться постоянно. Из-за чего самостоятельная подстройка может потребоваться достаточно часто (вплоть до ежедневной коррекции). А каждый вызов специалиста существенно увеличивает сроки окупаемости станка.

На деле, процесс этот не самый сложный. С ним справится даже начинающий оператор, у которого нет опыта проведения подобных работ. Для ускорения процесса, и правильного выполнения процедуры настройки необходимо заранее определить положение всех точек регулировки и подготовить подходящий инструмент. Подробнее о принципах, приспособлениях и простейших способах точной регулировки механических систем рассказывается в видеоролике:

Настройку работы электронных блоков следует доверить сервисмену с необходимым диагностическим оборудованием.

Какие пилы подходят для форматника?

Особо внимательно следует отнестись к эксплуатации восстановленных пильных дисков (повсеместно сбываются вместе с б/у станками). Перегретые, с нарушенной геометрией; заточенные без использования высокоточного узкоспециализированного оборудования – всё это потенциальная угроза качеству раскроя.

Новые диски подбираются в соответствии с заданными размерами (Ø внешний, Ø посадочный) и особенностями обрабатываемого материала. Нюансов много, каждый из них в обязательном порядке отражён в каталогах производителей оснастки. На основании общих принципов соответствия особенностей зубьев свойствам обрабатываемых материалов, формулируются обобщающие правила:

1. зубья с положительным наклоном рабочей грани – лучше прочих подойдут для обработки массива;
2. с отрицательным наклоном – подходят для ламинированных древесно-стружечных плит и алюминия;
3. чем больше зубьев на диске, тем чище рез твёрдых материалов.

На что обратить внимание при выборе «no name» или б/у станка?

Сложно устраняются, потому и не допустимы: люфты в каретке, нарушения целостности и геометрии рабочих поверхностей.

Не следует игнорировать комплектацию. Здесь неприятным сюрпризом будет то, что для моделей снятых с производства, не то что дополнительное оборудование, даже родные элементы из базового набора найти будет непросто.

Хорошо, если при сопоставлении предполагаемой нагрузки и паспортных данных станка, становится очевидным запас потенциала (высокая мощность, большой диапазон оборотов диска и пр.).

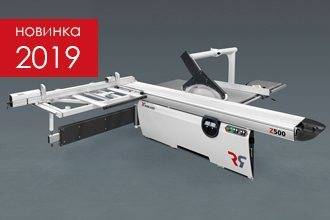

Сделано в Бельгии

Расширенная гарантия Буклет на Robland Z-500 Описание на станок Robland Z-500 Инструкция на станок Robland Z-500 (взрыв-схема) Смотреть видео-обзоры Robland Подборка видео-материалов о продукции Robland Спецпредложение Скидки, акции и специальные предложения

Сравнительная характеристика станков различной ценовой категории

Лидером в производстве дешевого оборудования на протяжении многих лет является Китай. Там производятся станки для раскройки древесных плит, предназначенные для промышленного использования. Например, распиловочный станок для ДСП марки MJ-90 /MJ-6128С (Китай) с алюминиевой кареткой длиной 2,8 м и с широким рабочим столом может обрабатывать листы ДСП большого формата. Вес каждого станка колеблется в пределах 1000 кг.

Однако все его детали изготовлены с расчетом на то, что такой станок будет использоваться на малых и средних производствах при односменном режиме работы. Это значит, что китайское оборудование не выдержит значительных и постоянных рабочих нагрузок. Такие станки имеют среднюю стоимость 4500$ – 5500$ в зависимости от технических возможностей.

Средний ценовой сегмент станков для распиловки ДСП наилучшим образом представляет итальянское оборудование фирмы «Griggio» стоимостью около 5000-7000$. Станки данной категории предназначаются для пакетного и штучного раскроя любых древесных плит, в том числе ламинированных. Благодаря тому, что алюминиевая каретка таких станков имеет 3,2 м длины, они могут распиливать листы ДСП очень больших форматов. Общая масса станка составляет около 710 кг.

Все оборудование от «Griggio» изготавливается из австрийских и немецких комплектующих под сравнительно небольшие нагрузки мелкосерийного производства мебели. Кроме того, потребители отмечают тот факт, что данные станки имеют оптимальное соотношение цены и качества.

Станки для распила ДСП премиум-класса уже более 100 лет представляет компания «Altendorf», оборудование которой можно назвать не только самым качественным, но и самым универсальным.

Основными особенностями станков от «Altendorf» можно считать наличие максимально жесткой станины и двухроликовой каретки длиной 3,2 м. Кроме этого, особого внимания заслуживает пильный механизм, который полностью комплектуется и монтируется на заводе-изготовителе, а затем поставляется покупателю в собранном виде. Это позволяет выполнить наладку и настройку режущих узлов в заводских условиях, точно отрегулировать основную и подрезную пилы. В результате, станок от «Altendorf» может выдерживать самые сильные нагрузки и используется преимущественно на фабриках с массовым производством мебели.

Методы распила ЛДСП без сколов

Распиловка ЛДСП на больших предприятиях по деревообработке производится на специальном форматно-раскроечном станке. Небольшие мастерские, производящие мебель, тоже приобретают такой, но стоит он дорого, поэтому, как домашний инструмент нецелесообразен. Если возникает вопрос, как распилить ЛДСП без сколов, то в качестве альтернативных методов для резки можно выбрать пиление с помощью ножовки, циркулярки, фрезы для ЛДСП или электролобзиком.

С применением ножовки

Пилить ДСП без сколов ручной ножовкой непросто также, как пилить ЛДСП лобзиком. Хотя это дешёвый и доступный способ.

Сначала нужно линию распила прорезать ножом, провести гвоздём или шилом, а после этого наклеить малярный скотч, для защиты верхнего ламинированного слоя. Затем под углом в 30 градусов аккуратно, сильно не нажимая, разрезать материал. Выбранная пилка ножовки должна быть с мелкими зубьями, чтобы срез был максимально ровный.

Ножовка может оставить повреждения, что устраняется при помощи ленточной шлифмашинки, выставленного перпендикулярно, для последующего кромкооблицовывания.

На конечном этапе стоит обработать срезы наждачной мелкой бумагой и закрыть гибким профилем.

Электролобзиком

Часто для раскроя ЛДСП применяют электролобзик. Основное условие, чтобы аккуратно отрезать плиту – зубья маленького размера.

Электролобзик дисковую пилу заменить не сможет, т. к. его в основном используют в качестве режущего инструмента для небольших участков плит. Работать им нужно без сильного нажима, плавно и не слишком быстро. Если распиловщик ЛДСП не имеет опыта, то с обратной стороны могут появляться небольшие сколы, однако с практикой качество и внешний вид распила будут улучшаться.

Циркулярной пилой

Если возникает вопрос, чем пилить ДСП и какой инструмент выбрать, то вполне подойдёт циркулярка. Её ещё часто называют дисковой пилой. Это дисковый инструмент, закреплённый на столе. Многие интересуются, каким диском для циркулярной пилы пользоваться. Циркулярный диск понадобится с мелкими зубьями. Нарезка получается более качественной, чем при использовании лобзика.

Для большей точности стоит разметить направляющие, а также не работать на слишком больших оборотах.

Распил форматно раскроечным станком

Применение распиловочного станка гарантирует аккуратность распила и полное отсутствие сколов. Такие станки используются на производстве и считаются специализированным оборудованием.

Его основные составляющие:

Каретка. Допускает движение подвижного стола, но плита закреплена в нужном положении. Пильный узел. Имеет два плоских диска из металла: первый делает предварительное подпиливание, второй – распиливает окончательно насквозь. Станина. На неё полностью опирается механизм

Устраняет вибрацию и добавляет устойчивость, что важно для качества среза. Три рабочих стола: 1-й: расположение узла

2-й (подвижный): подача плит для распила. 3-й: поддержание отпиленных частей

Три рабочих стола: 1-й: расположение узла. 2-й (подвижный): подача плит для распила. 3-й: поддержание отпиленных частей.

Виды распилочных станков зависят от времени непрерывной работы:

• лёгкие – 5 ч;
• средние – не более 10 ч;
• тяжёлые – не больше 20 ч.

При настройке станка имеют значение: глубина реза; положение плиты; угол распила.

Распил происходит следующим образом:

• плита неподвижно фиксируется к столу (подвижной каретке);
• заготовка позиционируется по размерной линейке и запускается пильный узел;
• когда диск наберёт нужную скорость, стол будет двигаться вперед вместе с плитой-заготовкой и попадать на него.

Применение форматно-раскроечных станков целесообразно для массового производства, а не для единичных случаев. Для разового самостоятельного использования вы вполне подберете инструмент попроще или закажите распил специалистам.

Пиление с подрезанием

Распил с подрезанием выполняется так:

• шина – линейка фиксируется к плите с помощью струбцин на линии разметки;
• по линии предварительно производится рез с одной стороны глубиной около 0,1-0,3 см;
• далее с другой стороны плита разрезается окончательно насквозь.

Если всё сделать аккуратно, то никаких сколов не появится.

Лучшие форматно-раскроечные станки

Filato FL-3200B

Страна производитель – Италия. Модель предназначена для продольного, поперечного и углового раскроя. Она одинаково хорошо раскраивает листовые заготовки различной плотности текстуры. Металлическая рама станка сварена из прямоугольных труб. Она обладает повышенной прочностью, устойчива к деформации.

Для гашения вибрации оборудования во время его работы корпус Filato FL-3200B усилен стальными листами, имеющими толщину 3-4 мм. Из стали выполнены и направляющие цилиндрического типа. По ним движется алюминиевая каретка. Кнопки управления станком расположены в электронном блоке, расположенном в удобном для доступа месте.

Характеристики:

• габаритные размеры – 3300х3100х900 мм;
• вес – 1050 кг;

максимальная высота пропила – 110 мм.

Достоинства:

• наличие электронного дисплея и кнопки аварийной остановки работы станка;
• надёжность;
• долговечность;
• простота обслуживания и эксплуатации.

Недостатки:

• высокая стоимость;
• сложности в настройке работы каретки.

Bosch GTS 10 XC

Страна производитель – Китай. Модель оснащена функцией торможения, имеет ограничитель пускового тока и блокировку от перегрузок. Предназначена для небольших мебельных производств. Рабочий стол имеет выдвижные элементы, позволяющие раскраивать крупногабаритные листы различного по плотности материала.

Конструкция имеет хорошо продуманную систему подачи плит, что обеспечивает точность и лёгкость раскроя материала. Надёжность фиксации листов обеспечивается параллельным упором. Максимальный угол наклона – 47 градусов. На станке можно получить чистый и ровный продольный и поперечный разрезы. На станке можно распиливать пластмассовые и алюминиевые профили.

Характеристики:

• габаритные размеры – 635х343х768 мм;
• максимальная глубина распила – 79 мм;

вес – 35 кг.

Достоинства:

• плавный пуск;
• прочность конструкции;
• надёжность в работе;
• ёмкий угловой упор;
• наличие пылесборника и адаптера для подключения пылесоса;
• простота настроек и обслуживания.

Недостатки:

• возможность появления люфтов;
• высокая стоимость.

Holzmann TS 315VF-2000

Страна производитель – Австрия. Модель считается лучшим профессиональным станком своего класса. Предназначено для продольного и поперечного распила плит. Конструкция станка позволяет вырезать из листов сложные конфигурации. Отличается быстрым, точным и аккуратным распилом материала.

Станок предназначен для оснащения мебельных и столярных цехов. Может распиливать ДСП, МДФ, ДВП, фанеру, акрил, композитные и другие материалы. Алюминиевая каретка обладает высокой точностью настройки. Из такого же материала выполнены упоры и разметочные линейки. Рабочий стол выполнен из виброгасящего чугуна. Корпус имеет сварную конструкцию.

Характеристики:

• габаритные размеры – 910х741х104 мм;
• максимальная глубина распила – 100 мм;

вес – 263 кг.

Достоинства:

• повышенная безопасность;
• эффективная очистка рабочей зоны от пыли и стружки;
• точная регулировка;
• качественный распил.

Недостатки:

• высокая стоимость;
• может распиливать только плиты небольших размеров.

ZENITECH FR 1800

Страна разработчик – Швейцария, производитель – Китай. Модель предназначена для продольного, поперечного и углового распила. Станок является профессиональным оборудованием. Оснащён мощным трёхфазным двигателем. Обеспечивает высокую точность распила. Может распиливать древесно-стружечные материалы различной плотности, а также пластик и композитные материалы.

Рабочий стол имеет раздвижную конструкцию, выполненную из чугуна. Из такого же материала изготовлена станина. Несмотря на мощный двигатель, станок малошумный в работе. Каретка имеет алюминиевое исполнение. От перегрева оборудования во время работы обеспечивается системой воздушного охлаждения.

Характеристики:

• габаритные размеры – 936х756х1040 мм;
• максимальная глубина распила – 100 мм;

вес – 300 кг.

Достоинства:

• высокая мощность;
• точность раскроя;
• качественный распил.

Недостатки:

• высокая стоимость;
• можно делать распил только одной плиты.

FDB Maschinen MJ 61232Z-B

Страна производитель – Китай. Модель оснащена мощным трехфазным электродвигателем. Относится к группе тяжёлых профессиональных станков. Имеет чугунную станину, которая гасит даже небольшую вибрацию при работе оборудования. Из такого же материала выполнен рабочий стол. Каретка алюминиевая. На станке можно раскраивать крупногабаритные плиты.

Характеристики:

• габаритные размеры – 3250х3150х900 мм;
• максимальная глубина распила – 80 мм;

вес – 790 кг.

Достоинства:

• качественный распил;
• высокая производительность;
• простота регулировки и обслуживания.

Недостатки:

• недостаточная толщина каретки;
• большая масса;
• высокая стоимость.

Варианты использования механизма для распила

Существует 3 варианта, благодаря которым вертикальный форматно-раскроечный аппарат осуществляет распил материалов:

• подача пилы на материал – пилы располагаются под столом;
• подача пилы на материал – пилы располагаются над столом;
• подача материала на пилу – пилы располагаются под столом.

В случае подачи пилы на материал, которая располагается над столом, двигатель и режущие диски закрепляются на каретке. Каретка устанавливается на полозья, размещенные на нужной высоте, которые позволяют удерживаться и перемещаться всей конструкции для распила, по плоскости стола. Полозья или направляющие, могут быть выполнены из швеллера или мощных труб.

Расположение пилы под столом, которая подается на материал, также предполагает наличие направляющих и передвигающейся по ним каретки. Отличие такого расположения заключается в том, что система пылесборника оказывается скрытой под столом и не мешает перемещению габаритных предметов.

Когда распил осуществляется при подаче материала на пилу, требуется мощный механизм, передвигающий листы. В этом случае, кареткой для перемещения служит стол, с ножками на роликах. Стоит отметить, что конструкция такого распильного механизма требует больше места и обладает меньшей пропускной способностью.

Устройство распиловочного станка состоит из таких частей

Основные конструктивные узлы станка — это:

• Станина. Прочная массивная пространственная рама, служащая для крепления всех узлов и деталей. Обеспечивает позиционирование заготовки, гасит вибрацию.
• Пилящий узел. Укомплектован двумя дисками — передним диском для подреза на небольшую глубину и основным рабочим.
• Рабочие столы. Неподвижный служит опорой для пилящего узла. Форматный стол перемещается, на нем подается лист под распил. Вспомогательный стол неподвижен, он служит опорой для отпиливаемых участков листа.
• Каретка. Устройство, обеспечивающее подвижность форматного стола. Предпочтительны каретки из силуминовых сплавов — они легче и меньше утомляют оператора оборудования.

Устройство распиловочного станка

Вспомогательным оборудованием являются упоры и линейки. Они служат для фиксации положения листа ДСП и его точной разметки.

Изготовление

Для успешного изготовления корпусной мебели своими руками требуется тщательно соблюсти все этапы:

• подготовка деталей;
• обработка срезов;
• разметка фурнитуры;
• монтаж.

Закончив расчеты и начав сборку изделия, ни в коем случае нельзя работать без чертежа или действовать по своему усмотрению. Если возникла новая идея, следует создать другую схему, в которой будут учтены все поправки.

Подготовка деталей

При работе с нуля сначала необходимо сделать раскрой деталей мебели — подойдет плотная бумага или картон. Далее понадобится высокопроизводительный станок с большой частотой пиления. Расположив на нем заготовки, надо разрезать материал, по возможности экономя место. Так удастся снизить расходы на древесину.

Готовые варианты можно найти в мебельных отделах, на рынке. В таком случае никакие станки не потребуются. Если сырье не обработано, то детали сначала надо покрыть самоклеящейся пленкой или особым пластиком.

Раскроить детали

Разрезать

Обработка срезов

Перед тем как начать собирать детали нужно обклеить срезы. Для этого понадобится кромочная лента. Перед работой надо убедиться, что в помещении невысокая влажность — желательно хорошо просушить и прогреть мастерскую. Также потребуется оборудование, подойдут обычный утюг и строительный нож. Иногда кромку изначально оснащают липким слоем, тогда дополнительно обрабатывать поверхность не надо.

Способы раскраски мебели, необходимые материалы, инструменты

Во время оклейки утюг следует держать на небольшом расстоянии от среза, чтобы предотвратить возможные смещения и хорошо закрепить все детали. Если его передержать, кромка может перегреться и лопнуть. Когда она зафиксируется, с помощью ножа нужно подрезать край и зачистить все неровности.

Обклеить срезы

Подрезать край

Зачистить неровности

Разметка фурнитуры

Правильная технология подразумевает расположение готовых деталей будущей мебели на ровной поверхности для проведения разметки. Следуя плану, надо отметить все места, куда будет крепиться фурнитура. Желательно еще раз перепроверить размеры, так как ошибка в 1 см может дать перекос всей конструкции. Далее в отмеченных местах нужно сделать отверстия, вкрутить фурнитуру.

Разметить, просверлить отверстия

Вкрутить фурнитуру

Монтаж

В соответствии с планом раскроенные детали надо соединить

Для стяжки важно подготовить шуруповерт со специальными насадками. Так скручивание будет происходить намного быстрее, чем с отверткой

Для укрепления дна нельзя использовать гвозди

Лучшим выбором станут саморезы размером 4 на 16. Все грани необходимо скрепить под углом 90 градусов с помощью уголков. К собранному каркасу можно прибить заднюю стенку

Для укрепления дна нельзя использовать гвозди. Лучшим выбором станут саморезы размером 4 на 16. Все грани необходимо скрепить под углом 90 градусов с помощью уголков. К собранному каркасу можно прибить заднюю стенку.

Чтобы раздвижные механизмы работали плавно, необходимо правильно зафиксировать направляющие. Их следует присоединить параллельно горизонтальным ребрам изделия. Затем к дверкам закрепить специальные ролики, по перемещению которых проверяется работа всего механизма. После установки раздвижной системы начинается усадка мебели, из-за чего могут появиться щели. Это считается нормальным явлением и зависит от особенностей материала.

Остается прикрепить фурнитуру. Все полочки, крючки и ящики нужно установить на свои места. Изделие готово к использованию. С конструированием корпусной мебели способен справиться даже неопытный человек.

Изготовление корпусной мебели позволяет приобрести полезные навыки, которые в будущем помогут создавать целые гарнитуры для различных помещений. Все изделия в доме будут иметь уникальный дизайн, который удивит и вызовет восторг у гостей. На сборку шкафа, к примеру, уходит не более 3 часов у начинающих мастеров.
