Нержавеющая сталь 08Х18Н10Т

Особенности ухода

Особых правил по уходу за нержавейкой придерживаться не нужно. Загрязнения можно протирать влажной тряпкой с моющими средствами

Важно не использовать жесткие щетки, чтобы сохранить целостность поверхностей

Нержавеющая сталь применяется в разных сферах деятельности. Для получения сплавов с измененным свойствами они насыщаются легирующими добавками. Металл может применяться в нестандартных областях.

Источники

• https://metalloy.ru/metally/nerzhaveyka
• https://prompriem.ru/stati/stal-08x18n10t.html
• https://www.navigator-beton.ru/articles/marki-nerzhaveyushhej-stali.html
• https://svm24.ru/articles/oboznacheniya_marok_nerzhaveyushchikh_staley/
• https://traiv-komplekt.ru/articles/vidy-nerzhaveyushchey-stali-i-ee-primenenie-v-proizvodstve-krepezha/
• https://ScrapTraffic.com/splav/08x18n10t/
• https://intehstroy-spb.ru/spravochnik/nerzhaveyuschaya-stal-marki-08h18n10t.html
• https://www.chelarm.ru/articles/chem-otlichaetsya-uglerodistaya-stal-ot-nerzhaveyushchey/
• https://svarkaipayka.ru/material/stal/tehnicheskie-harakteristiki-stali-08h18n10t.html
• https://met-all.org/metalloprokat/nerzhaveyushhij/nerzhaveyushhaya-stal-sostav-vidy-svojstva-korrozionnostojkaya.html

Сравнение характеристик

С учетом незначительной разницы в химическом составе, сталь AISI 321 и российский аналог 12Х18Н10Т относятся к категориям немагнитных жаростойких и жаропрочных сплавов. Закалке они не подвержены. Отличаются хорошей свариваемостью, могут использоваться для конструкций, соединяемых газовой сваркой. Более высокая свариваемость и лучшая пластичность — у стали 321, поскольку в ней меньшее содержание углерода. Если же речь идет о нагруженных металлоконструкциях, в которых важна прочность или устойчивость к межкристаллитной коррозии, то рекомендовано использование 12Х18Н10Т, поскольку в ней содержится больше титана. В сильно окисляющих средах такие стали не используют.

Виды нержавеющей стали и ее классификация

Все многообразие антикоррозийных типов стали разделено на 5 больших групп. Основанием для такого деления служит микроструктура материала. Из них чаще всего встречаются представители 3 следующих групп:

1. Мартенситную сталь отличают по букве «С» в маркировке. Свои свойства она приобретает не только благодаря составу, но и в результате закалки и отпуска. Применима в производстве столовых приборов, режущего инструмента. Слегка намагничивается, имеет повышенную твердость.
2. Ферритный сплав мягче мартенситного. Также наделен магнитными свойствами. В его обозначении присутствует литера «F».
3. Аустенитная сталь, содержащая в своем составе 15-20% Cr и 5-15% Ni не намагничивается, обладает высочайшей стойкостью к коррозии. Обозначается буквой «А». Марки стали из этой группы наиболее распространены в промышленном производстве, а также при изготовлении метизов и крепежных устройств.

В свою очередь аустенитные сплавы делят на 5 классов, дополнительно обозначающихся цифровым значением:

• А1 – наименее стойка к коррозии из-за содержащейся в химическом составе серы. Используется для изготовления деталей к механическим и подвижным узлам.
• А2 – сталь, устойчивая к воздействию влаги, но не годится для работы в средах, содержащих кислоты, щелочи, хлор и соли. Безвредна в экологическом плане, не намагничивается, не подлежит закаливанию. Отлично подходит для изготовления всех видов крепежа, предназначенного к эксплуатации в неагрессивных условиях.
• А3 – по свойствам схожа со сталью класса А2. Однако этот металл лучше сопротивляется коррозии в высокотемпературной среде, благодаря стабилизации сплава ниобием, титаном либо танталом.
• А4 – отличается от стали А2 наличием молибдена в количестве 2-3%. Эта небольшая добавка придает металлу высокую стойкость к кислотам, щелочам, солям. Может работать в условиях низких температур, до -60°С. Крепеж А4 предназначен для строительства мостов, прибрежных сооружений. Его используют в судостроении, на химических и нефтегазовых предприятиях.
• А5 – сталь, стабилизированная титаном, благодаря чему хорошо сопротивляется коррозии при высоких температурах. Остальные технические характеристики аналогичны классу А4.

Это интересно: Зенкование и зенкерование — как обработать металлические детали В разных странах крепеж производится по различным стандартам. В России это ГОСТы, в Германии – DIN, в США – AISI, в Европе – EN и международный ISO. Многие крепежные элементы, изготовленные по стандартам разных государств, считаются аналогами. Однако это не совсем правильно, так как небольшие отличия все-таки существуют, хотя бы из-за несоответствия систем измерения. Поэтому замену крепежа при сборке конструкций, отличающегося от указанного в чертежах, лучше доверить специалистам.

Сталь коррозионно-стойкая жаропрочная 08Х18Н10Т – справочник снабженца

Сталь коррозионно-стойкая жаропрочная

Характеристика материала 08Х18Н10Т

Марка:	08Х18Н10Т
Классификация:	Сталь коррозионно-стойкая жаропрочная
Применение:	сварная аппаратура, работающая в средах повышенной агрессивности, теплообменники, муфели, трубы, детали печной арматуры, электроды искровых зажигательных свечей.

Химический состав в % материала 08Х18Н10Т.

C	Si	Mn	Ni	S	P	Cr	Cu	–
до 0.08	до 0.8	до 2	9-11	до 0.02	до 0.035	17-19	до 0.3	(5 С-0.7) Ti, остальное Fe

Механические свойства при Т=20oС материала 08Х18Н10Т.

Сортамент	Размер	Напр.	sв	sT	d5	y	KCU	Термообр.
–	мм	–	МПа	МПа	%	%	кДж / м2	–
Пруток	Ж 60		490	196	40	55		Закалка 1020-1100oC,Охлаждение воздух,

Физические свойства материала 08Х18Н10Т.

T	E 10-5	a106	l	r	C	R 109
Град	МПа	1/Град	Вт/(м·град)	кг/м3	Дж/(кг·град)	Ом·м
20	1.96			7900
100		16.1	16
200			18
300		17.4	19
400
500		18.2

Технологические свойства материала 08Х18Н10Т.

Свариваемость:

без ограничений.

Обозначения:

Механические свойства:
	sв	– Предел кратковременной прочности,
sT	– Предел пропорциональности (предел текучести для остаточной деформации),
d5	– Относительное удлинение при разрыве,
y	– Относительное сужение,
KCU	– Ударная вязкость, [ кДж / м2]
HB	– Твердость по Бринеллю

Физические свойства:
	T	– Температура, при которой получены данные свойства,
E	– Модуль упругости первого рода ,
a	– Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град]
l	– Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r	– Плотность материала , [кг/м3]
C	– Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)]
R	– Удельное электросопротивление,

Свариваемость:
без ограничений	– сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая	– сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая	– для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг

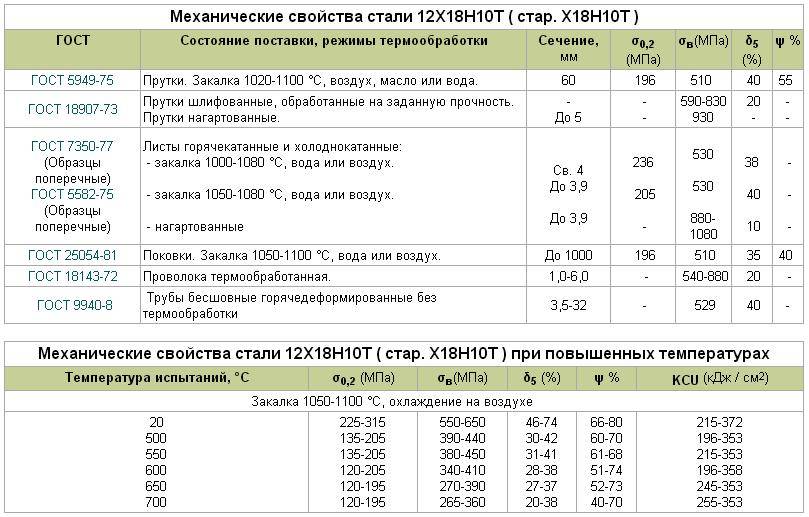

Механические свойства материала 08Х18Н10Т

Прокат	Размер	Направление	Временное сопротивление разрыву σв, МПа	Предел кратковременной прочности, ST, МПа	Относительное удлинение при разрыве, δ5, %	Относительное сужение, ψ, %	Ударная вязкость KCU при 20°С, Дж/см2
Пруток	Ж 60	—	490	196	40	55	—
Лист тонкий	—	—	520	210	43	—	—
Проволока отожженная	Ж 8	—	1400 — 1600	—	20	—	—
Трубы горячедеформированные	—	—	510	—	40	—	—
Поковки	—	—	490	196	35	40	—

Ударная вязкость стали в состоянии поставки

Сортамент	Термообработка	Показатель	Т= +20 °С	Т= -25 °С
Пруток	Закалка при 1050 °С, вода	KCV, Дж/см2	216	181
Пруток	Закалка при 1050 °С, вода	KCV, Дж/см2	167	147

Механические свойства при испытаниях на длительную прочность

Температура испытания, °С	Предел ползучести, МПа	Скорость ползучести %/час	Предел длительной прочности, МПа	Длительность испытания, часы
600	74	1/100000	147	10000
—	—	—	108	100000
650	29 — 39	1/100000	78 — 98	10000

Механические свойства стали при повышенных температурах

Температура испытаний, °С	Предел текучести, σ0,2, МПа	Временное сопротивление разрыву, σв, МПа	Относительное удлинение при разрыве, δ5, %	Относительное сужение, ψ, %	Ударная вязкость KCU при 20°С, Дж/см2
20	275	610	41	63	245
300	200	450	31	65	—
400	175	440	31	65	313
500	175	440	29	65	363
600	175	390	25	61	353
700	160	270	26	59	333

Основные характеристики стали 08Х18Н10Т

Сталь марки 08Х18Н10Т

отличается большим количеством достоинств, основные из которых:

1. Высокая степень коррозионной стойкости. Тщательно сбалансированный химический состав обеспечивает способность изделия из стали выдерживать без проявлений коррозии воздействие повышенной влажности и некоторых кислот, химически агрессивных веществ. Сталь 08Х18Н10Т характеризуется также сопротивляемостью образованию межкристаллитной коррозии.
2. Немагнитность. Сталь 08Х18Н10Т инертна к влиянию магнитного поля.
3. Жаропрочная структура. Сталь без потери изначальных характеристик способна выдерживать воздействие высокой температуры. Однако повышение температуры более 800˚С чревато снижением таких свойств, как износоустойчивость, прочность, твердость и прочее.
4. Гладкая поверхность. Образованная поверхность изделий из стали 08Х18Н10Тлегко поддается обработке, например, шлифовке. Интересно, что после этого поверхность все равно сохраняет свои антикоррозионные свойства.
5. Плотность . Показатель плотности стали важен при инженерных расчетах, при проектировании, так как от него зависит вес конструкции или детали. Более высокая плотность может привести к завышенному весу деталей, и, как следствие, сузить область применения.

Расшифровка 08Х18Н10Т

Расшифровка стали 08Х18Н10Т позволяет определить то, какие элементы входят в состав. Как правило, высокая концентрация хрома приводит к существенному повышению коррозионной стойкости. Нержавейка 08Х18Н10Т (ГОСТ определяет наличие и других элементов) обладает следующим химическим составом:

Основной элемент представлен углеродом, который определяет особенности структуры получаемого сплава. В нержавейке показатель составляет не более 0,08%. Стоит учитывать, что низкая концентрация углерода приводит к снижению твердости и прочности структуры, но при этом повышается свариваемость.
Хром является вторым важным веществом в составе. Для повышения эксплуатационных характеристик концентрация выдерживается в пределе от 17 до 19%

Слишком высокая концентрация отражается также негативно на эксплуатационных характеристиках.
Третьим по важности химическим элементом является никель. Он включается в состав при концентрации 9-11%.
В состав включаются кремний, марганец и молибден

Их концентрация невысока, находится в пределе 0,9%.

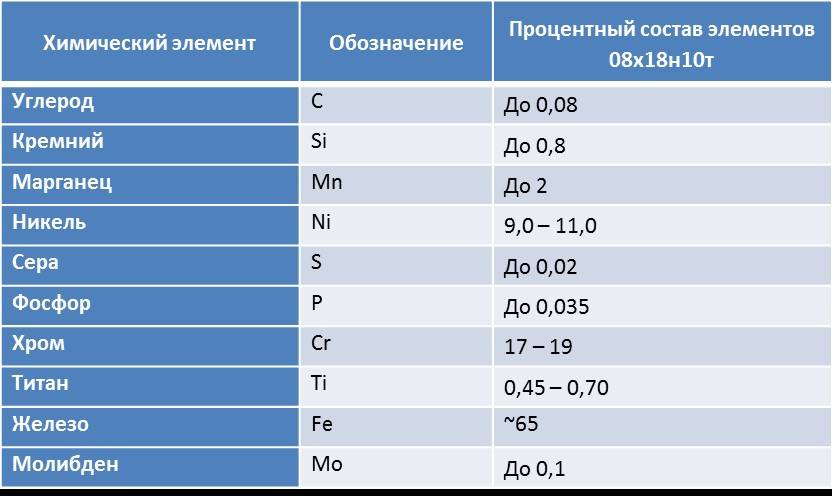

Химический состав ст 08х18н10т

Нержавейка 08x18h10t характеризуется тем, что в состав включается титан. Этот элемент способен существенно изменить эксплуатационные характеристики сплава, в рассматриваемом случае его около 0,7% в составе.

Жаропрочная сталь характеристики, свойства

Цена

Коррозионно-стойкая жаропрочная сталь 08Х18Н10Т

Марка 08Х18Н10Т – назначение

Коррозионно-стойкая жаропрочная сталь 08Х18Н10Т аустенитного класса используется для изготовления сварной аппаратуры, которая работает в средах с повышенной агрессивностью, – муфели, теплообменники, электроды зажигательных искровых свечей, детали печной арматуры.

Марка металлопроката

Заменитель

08Х18Н10Т

–

Характеристики

Марка

ГОСТ

Зарубежные аналоги

Классификация

08Х18Н10Т (ЭИ914, 0Х18Н10Т)

9941–81

есть

Сталь коррозионно-стойкая жаропрочная

9940–81

10498–82

11068–81

5949–75

18907–73

25054–81

7350–77

5582–75

Свариваемость

Способы сварки

без ограничений

КТС, РДС, АДС (флюс + защитный газ), АрДС, ЭШС

Марка 08Х18Н10Т – химический состав

Массовая доля элементов не более, %:

Кремний

Марганец

Медь

Никель

Сера

Титан

Углерод

Фосфор

Хром

0,8

2

0,3

9–11

0,02

5С – 0,7

0,08

0,035

17–19

Сталь 08Х18Н10Т – механические свойства

Сортамент

ГОСТ

Размеры – толщина, диаметр

Термообработка

y

d5

sT

sв

мм

%

%

МПа

МПа

Трубы холоднодеформир.

9941–81

37

549

горячееформир.

9940–81

40

510

10498–82

40

529

11068–81

37

216

530

Пруток

5949–75

Ø60

Закалка 1020–11000С. Охлаждение (воздух)

55

40

196

490

нагартован.

18907–73

880–930

Проволока отожжен.

Ø8

1400–1600

Поковки

25054–81

40–52

35–38

196

490

Лист толстый

7350–77

Закалка 1030–10800С. Охлаждение (воздух)

43

205

510

тонкий

5582–75

Закалка 1050–10800С. Охлаждение (вода)

40

205

530

Сортамент

ГОСТ

HB 10 -1

Поковки

25054-81

179

Марка 08Х18Н10Т – ударная вязкость, Дж/см2

Сортамент	Размер, мм	Термообработка	KCU при температурах
-250С	-250С (KCV)	+200С	+200С(KCV)
Пруток	Ø 12	Закалка 10500С. Охлаждение (вода)	147	181	167	216

Сталь 08Х18Н10Т – физические свойства

Т

R 109

E 10-5

l

a 106

r

C

Град

Ом·м

МПа

Вт/(м·град)

1/Град

кг/м3

Дж/ (кг·град)

20

1,96

7900

100

16

16,1

200

18

300

19

17,4

400

500

18,2

Материал 08Х18Н10Т – точные и ближайшие зарубежные аналоги

Австрия

Англия

Германия

Евросоюз

Испания

Италия

ONORM

BS

DIN, WNr

EN

UNE

UNI

X6CrNiTi18-10S

X6CrNiTi1810K-KW

321S12

321S18

321S20

321S22

321S31

1.4541

1.4878

X10CrNiTi18-9

X12CrNiTi18-9

X6CrNiTi18-10

1.4541

X10CrNiTi18-10

X6CrNiTi18-10

X6CrNiTi18-11

X8CrNiTi1811

Китай

Польша

США

Франция

Чехия

Швеция

Япония

GB

PN

–

AFNOR

CSN

SS

JIS

0Cr18Ni11Ti

1Cr18Ni9Ti

OCr18Ni10Ti

0h28N10T

1h28N10T

1h28N9T

321F00

Z6CN18-10

Z6CNT18-10

2337

SUS321

Условные обозначения

Механические свойства

HB

KCU

y

d5

sT

sв

МПа

кДж / м2

%

%

МПа

МПа

Твердость по Бринеллю

Ударная вязкость

Относительное сужение

Относительное удлинение при разрыве

Предел текучести

Предел кратковременной прочности

Свариваемость

Без ограничений

Сварка с ограничениями

Трудносвариваемая

Подогрев

нет

до 100–1200С

200–3000С

Термообработка

нет

есть

отжиг

Физические свойства

R

Ом·м

Удельное сопротивление

r

кг/м3

Плотность

C

Дж/(кг·град)

Удельная теплоемкость

l

Вт/(м·град)

Коэффициент теплопроводности

a

1/Град

Коэффициент линейного расширения

E

МПа

Модуль упругости

T

Град.

Температура

Нержавеющий металлопрокат из стали 08Х18Н10Т получил своё массовое применение практически во всех отраслях производства и строительства о всему миру и конечно в РФ. Хорошая свариваемость, физические и химические свойства стали 08Х18Н10Т позволяют применять металлопродукцию из сплава и в медицине и в атомной энергетики. Нефти газовый комплекс повсеместно использует ст 08Х18Н10Т.

Купить металлопрокат трубы нержавеющие, листы н/ж, из коррозионно-стойкой жаропрочной стали 08Х18Н10Т в Санкт-Петербурге Вы можете по телефону +7 (812) 703-43-43. Специалисты компании «ЛенСпецСталь» оформят заказ, сориентируют по сортаменту, ценам, условиям доставки. Компания на постояннойоснове поддерживает широкий сортамент металлопродукции из ст 08Х18Н10Т. Также компания ЛенСпецСталь осуществляет поставки продукции по ст08Х18Н10Т для нужд атомной энергетики продукция имеет все необходимые документы, такие как план качества ВО Безопасности.

Виды нержавеющей стали и ее классификация

Все многообразие разделено на 5 больших групп. Основанием для такого деления служит микроструктура материала. Из них чаще всего встречаются представители 3 следующих групп:

1. отличают по букве «С» в маркировке. Свои свойства она приобретает не только благодаря составу, но и в результате закалки и отпуска. Применима в производстве столовых приборов, режущего инструмента. Слегка намагничивается, имеет повышенную твердость.
2. Ферритный сплав мягче мартенситного. Также наделен магнитными свойствами. В его обозначении присутствует литера «F».
3. Аустенитная сталь, содержащая в своем составе 15-20% Cr и 5-15% Ni не намагничивается, обладает высочайшей стойкостью к коррозии. Обозначается буквой «А». Марки стали из этой группы наиболее распространены в промышленном производстве, а также при изготовлении метизов и крепежных устройств.

В свою очередь аустенитные сплавы делят на 5 классов, дополнительно обозначающихся цифровым значением:

• А1 – наименее стойка к коррозии из-за содержащейся в химическом составе серы. Используется для изготовления деталей к механическим и подвижным узлам.
• А2 – сталь, устойчивая к воздействию влаги, но не годится для работы в средах, содержащих кислоты, щелочи, хлор и соли. Безвредна в экологическом плане, не намагничивается, не подлежит закаливанию. Отлично подходит для изготовления всех видов крепежа, предназначенного к эксплуатации в неагрессивных условиях.
• А3 – по свойствам схожа со сталью класса А2. Однако этот металл лучше сопротивляется коррозии в высокотемпературной среде, благодаря стабилизации сплава ниобием, титаном либо танталом.
• А4 – отличается от стали А2 наличием молибдена в количестве 2-3%. Эта небольшая добавка придает металлу высокую стойкость к кислотам, щелочам, солям. Может работать в условиях низких температур, до -60°С. Крепеж А4 предназначен для строительства мостов, прибрежных сооружений. Его используют в судостроении, на химических и нефтегазовых предприятиях.
• А5 – сталь, стабилизированная титаном, благодаря чему хорошо сопротивляется коррозии при высоких температурах. Остальные технические характеристики аналогичны классу А4.

В разных странах крепеж производится по различным стандартам. В России это ГОСТы, в Германии – DIN, в США – AISI, в Европе – EN и международный ISO. Многие крепежные элементы, изготовленные по стандартам разных государств, считаются аналогами. Однако это не совсем правильно, так как небольшие отличия все-таки существуют, хотя бы из-за несоответствия систем измерения. Поэтому замену крепежа при сборке конструкций, отличающегося от указанного в чертежах, лучше доверить специалистам.

Стандарты

Название	Код	Стандарты
Сортовой и фасонный прокат	В22	ГОСТ 1133-71, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006
Листы и полосы	В23	ГОСТ 19903-74, ГОСТ 19904-90, ГОСТ 103-2006, ГОСТ 19903-90
Обработка металлов давлением. Поковки	В03	ГОСТ 25054-81, ОСТ 108.109.01-92, ОСТ 5Р.9125-84, TУ 108.11.894-87, TУ 108.11.930-87, TУ 0893-022-00212179-2004, TУ 05764417-023-94, TУ 108.11.917-87, СТ ЦКБА 010-2004
Листы и полосы	В33	ГОСТ 4405-75, ГОСТ 5582-75, ГОСТ 7350-77, ГОСТ 10885-85, ГОСТ Р 51393-99, TУ 108-1151-82, TУ 108.11.906-87, TУ 108-930-80, TУ 14-105-451-86, TУ 14-1-2542-78, TУ 14-1-3199-81, TУ 14-1-3874-84, TУ 14-1-394-72, TУ 14-1-4114-86, TУ 14-1-4364-87, TУ 14-1-4780-90, TУ 14-1-5040-91, TУ 14-1-5041-91, TУ 14-1-3485-82, TУ 05764417-038-95, TУ 05764417-048-96, TУ 0900-005-05764417-99, TУ 5.961-11823-2003
Ленты	В34	ГОСТ 4986-79, TУ 14-1-1370-75, TУ 14-1-4606-89
Классификация, номенклатура и общие нормы	В30	ГОСТ 5632-72
Сортовой и фасонный прокат	В32	ГОСТ 5949-75, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 14955-77, ГОСТ 18907-73, TУ 14-1-686-88, TУ 14-1-2787-79, TУ 14-1-3564-83, TУ 14-1-3581-83, TУ 14-1-5039-91, TУ 14-1-748-73, TУ 14-11-245-88, TУ 14-1-2787-2004, TУ 14-131-1110-2013, TУ 14-1-1271-75
Трубы стальные и соединительные части к ним	В62	ГОСТ 9940-81, ГОСТ 9941-81, ГОСТ 10498-82, ГОСТ 11068-81, ГОСТ 14162-79, ГОСТ 19277-73, ГОСТ 24030-80, TУ 14-159-165-87, TУ 14-3-1070-81, TУ 14-3-1109-82, TУ 14-3-1306-85, TУ 14-3-1391-85, TУ 14-3-197-89, TУ 14-3-308-74, TУ 14-3-451-75, TУ 14-3-561-77, TУ 14-3-760-78, TУ 14-3-761-78, TУ 14-3-769-78, TУ 14-3-935-80, TУ 1380-001-08620133-93, TУ 14-159-249-94, TУ 14-3Р-197-2001, TУ 14-159-259-95, TУ 108-713-77, TУ 1380-001-08620133-05, TУ 14-158-135-2003, TУ 14-3Р-110-2009, TУ 14-3Р-115-2010, TУ 14-131-880-97, TУ 14-225-25-97, TУ 14-158-137-2003, TУ 95.349-2000, TУ 14-3-1654-89
Болванки. Заготовки. Слябы	В31	ОСТ 3-1686-90, ОСТ 95-29-72, TУ 3-1083-83, TУ 108.668-86, TУ 14-105-495-87, TУ 14-132-138-86, TУ 14-132-163-86, TУ 14-1-3844-84, TУ 14-1-3845-84, TУ 14-1-565-84, TУ 14-1-632-73, TУ 14-1-685-88, TУ 14-1-790-73, TУ 14-133-139-82, TУ 14-133-177-94, TУ 08.001.05015348-92, TУ 14-3-770-78, TУ 14-1-2583-78, TУ 108-11-223-77, TУ 14-1-3129-81
Сварка и резка металлов. Пайка, клепка	В05	ОСТ 95 10441-2002, ОСТ 24.125.02-89
Термическая и термохимическая обработка металлов	В04	СТП 26.260.484-2004, СТ ЦКБА 016-2005
Листы и полосы	В53	TУ 1-9-637-74

Характеристики стали 08Х18Н10Т

Химический состав стали 08Х18Н10Т определяется согласно ГОСТ-5632. Тремя основными элементами данного сплава являются железо, хром и никель, именно их соотношение определяет ключевые характеристики стали 08Х18Н10Т. За счет высокого содержания хрома сталь устойчива к коррозии, никель обеспечивает прочность и работоспособность при высоких температурах. Среди других нержавеющих сталей, 08Х18Н10Т отличается повышенной устойчивостью к межкристаллитной коррозии, что делает возможным ее применение в более агрессивных средах. Сталь почти немагнитна после термической обработки и слабомагнитна в обычном состоянии. Сплав поддается обработке, обладает хорошей свариваемостью.

Что лучше: углеродистая или нержавеющая сталь?

Нержавеющую сталь применяют:

• в энергетике, химической промышленности при работе с агрессивными средами;
• в медицине, авиастроении, где требуется долговечность и повышенная прочность инструментов;
• в строительстве и других сферах, где важную роль играет вид деталей.

Углеродистая сталь необходима там:

• где требуется много прочного материала – например, при строительстве трубопроводов;
• где нет потребности в улучшенных свойствах металла – в частности, в производстве мелких деталей механизмов и инструментов.

Рассмотренные виды стали нельзя ставить в один ряд. Материалы подбирают, отталкиваясь от бюджета проекта и области применения.

Стандарты

Название	Код	Стандарты
Сортовой и фасонный прокат	В22	ГОСТ 1133-71, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006
Листы и полосы	В23	ГОСТ 19903-74, ГОСТ 19904-90, ГОСТ 103-2006, ГОСТ 19903-90
Обработка металлов давлением. Поковки	В03	ГОСТ 25054-81, ОСТ 108.109.01-92, ОСТ 5Р.9125-84, TУ 108.11.894-87, TУ 108.11.930-87, TУ 0893-022-00212179-2004, TУ 05764417-023-94, TУ 108.11.917-87, СТ ЦКБА 010-2004
Листы и полосы	В33	ГОСТ 4405-75, ГОСТ 5582-75, ГОСТ 7350-77, ГОСТ 10885-85, ГОСТ Р 51393-99, TУ 108-1151-82, TУ 108.11.906-87, TУ 108-930-80, TУ 14-105-451-86, TУ 14-1-2542-78, TУ 14-1-3199-81, TУ 14-1-3874-84, TУ 14-1-394-72, TУ 14-1-4114-86, TУ 14-1-4364-87, TУ 14-1-4780-90, TУ 14-1-5040-91, TУ 14-1-5041-91, TУ 14-1-3485-82, TУ 05764417-038-95, TУ 05764417-048-96, TУ 0900-005-05764417-99, TУ 5.961-11823-2003
Ленты	В34	ГОСТ 4986-79, TУ 14-1-1370-75, TУ 14-1-4606-89
Классификация, номенклатура и общие нормы	В30	ГОСТ 5632-72
Сортовой и фасонный прокат	В32	ГОСТ 5949-75, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 14955-77, ГОСТ 18907-73, TУ 14-1-686-88, TУ 14-1-2787-79, TУ 14-1-3564-83, TУ 14-1-3581-83, TУ 14-1-5039-91, TУ 14-1-748-73, TУ 14-11-245-88, TУ 14-1-2787-2004, TУ 14-131-1110-2013, TУ 14-1-1271-75
Трубы стальные и соединительные части к ним	В62	ГОСТ 9940-81, ГОСТ 9941-81, ГОСТ 10498-82, ГОСТ 11068-81, ГОСТ 14162-79, ГОСТ 19277-73, ГОСТ 24030-80, TУ 14-159-165-87, TУ 14-3-1070-81, TУ 14-3-1109-82, TУ 14-3-1306-85, TУ 14-3-1391-85, TУ 14-3-197-89, TУ 14-3-308-74, TУ 14-3-451-75, TУ 14-3-561-77, TУ 14-3-760-78, TУ 14-3-761-78, TУ 14-3-769-78, TУ 14-3-935-80, TУ 1380-001-08620133-93, TУ 14-159-249-94, TУ 14-3Р-197-2001, TУ 14-159-259-95, TУ 108-713-77, TУ 1380-001-08620133-05, TУ 14-158-135-2003, TУ 14-3Р-110-2009, TУ 14-3Р-115-2010, TУ 14-131-880-97, TУ 14-225-25-97, TУ 14-158-137-2003, TУ 95.349-2000, TУ 14-3-1654-89
Болванки. Заготовки. Слябы	В31	ОСТ 3-1686-90, ОСТ 95-29-72, TУ 3-1083-83, TУ 108.668-86, TУ 14-105-495-87, TУ 14-132-138-86, TУ 14-132-163-86, TУ 14-1-3844-84, TУ 14-1-3845-84, TУ 14-1-565-84, TУ 14-1-632-73, TУ 14-1-685-88, TУ 14-1-790-73, TУ 14-133-139-82, TУ 14-133-177-94, TУ 08.001.05015348-92, TУ 14-3-770-78, TУ 14-1-2583-78, TУ 108-11-223-77, TУ 14-1-3129-81
Сварка и резка металлов. Пайка, клепка	В05	ОСТ 95 10441-2002, ОСТ 24.125.02-89
Термическая и термохимическая обработка металлов	В04	СТП 26.260.484-2004, СТ ЦКБА 016-2005
Листы и полосы	В53	TУ 1-9-637-74

Российская система маркировки сталей

На мировом рынке металлов отсутствует единая система маркировки сталей. Параллельно существуют российская, европейская, американская и японская системы. Отсутствие единого стандарта вносит определенные трудности при международных торговых операциях.

В нашей стране принята буквенно-цифровая система. В ней буквы соответствуют различным элементам, а цифры указывают на содержание соответствующих элементов. В Германии также иногда используется система, сходная по принципу с российской.

Буквенно-цифровая система имеет огромное преимущество по сравнению с другими, так как позволяет не только отличать одну марку стали от другой, но и по набору букв и цифр судить о технологических и конструкционных характеристиках.

В отечественной системе также применяются некоторые специальные обозначения:

• Стали обыкновенного качества обозначаются индексом «Ст», за которым следует номер марки. Перед ним может быть обозначена группа гарантированных свойств (механических, химсостава).
• Конструкционные качественные углеродистые стали обозначаются сотыми долями процентного содержания углерода и маркировкой степени раскисления (например, 08КП).
• Качественные углеродистые инструментальные стали обозначены индексом «У», за которым следует содержание углерода в десятых долях процента (например, У8).
• Быстрорежущие стали обозначают индексом «Р», за которым следует содержание вольфрама в процентах (например, Р18).

Очень информативна маркировка легированных сталей: для обозначения легирующих элементов применяются соответствующие буквы русского алфавита: «Х» — хром, «Н» — никель, «Т» — титан, «М» — молибден, «Ю» — алюминий, «В» — вольфрам и т. д.

При маркировке конструкционных легированных сталей в самом начале указывается содержание углерода в сотых долях процента, а при маркировке инструментальных легированных — в десятых долях процента.

Термообработка стали 12х18н10т

Существенно увеличить эксплуатационные качества материала можно путем термической обработки. Она способна существенно повысить эксплуатационные качества ответственных изделий.

Особенностями термической обработки можно назвать нижеприведенные моменты:

• Проводится закалка. Она позволяет существенно повысить показатель твердости поверхности. Закалка предусматривает перестроение структуры, для чего заготовка нагревается до температуры 1060 градусов Цельсия. При перестроении структуры, для чего проводится термическая обработка, может снижаться пластичность, и этом станет причиной хрупкости. Рекомендуется проводить охлаждение в масле, за счет чего существенно повышается качество поверхности.
• Нормализация 12х18н10т для снижения внутренних напряжений проводится путем отпуска.
• При желании может проводится ковка при температуре около 1200 градусов Цельсия.

Нагреть среду до требуемой температуры можно при применении индукционной печи. Они позволяют автоматизировать процесс и повысить качество. Устанавливаться индукционные печи могут в домашних мастерских.

В заключение отметим, что нержавейки сегодня обладают наиболее высокими эксплуатационными характеристиками. Это связано с точной концентрацией определенных химических веществ. Однако, применение подобных материалов не всегда целесообразно, что связано с высокой стоимостью изготовления.
