Установка верстачных тисков
Решив сделать верстак своими руками, столярные тиски целесообразней купить в готовом виде
В этом случае вы получите максимально надежную и функциональную конструкцию, и что немаловажно избавитесь от лишней головной боли при их монтаже
Мы выбрали три наиболее интересные модели столярных тисков.
Wilton WWV/EC-175
Малогабаритные столярные тиски из мелкозернистого серого чугуна. Размер губок — 175х70 мм (предусмотрены отверстия для крепления деревянных накладок). Ходовой винт с трапецеидальной упорной резьбой дает плавный ход и большое прижимное усилие. Максимальная толщина зажимаемой заготовки — 160 мм. От себя добавим, что в целом качество этих тисков далеко от идеала, но с поправкой на цену — вполне приемлемый вариант.
ЗУБР ЭКСПЕРТ
Это уже более серьезный вариант. Тяжелые, мощные тиски, с механизмом быстрого зажима — рассчитаны на работу с большими нагрузками. Материал — чугун. Вес тисков 9,1 кг. Качественная сборка: нет люфтов, нормальная обработка вала и других деталей. Две штанги + дополнительная направляющая обеспечивают строго параллельный ход губок и равномерное распределение прижимного усилия на заготовку. Механизм быстрой фиксации работает также без нареканий. Очень хорошее соотношение цена-мощность.
Wilton WWV/D/Q/7
Эти столярные тиски похожи на первую модель, но только внешне. Они ощутимо мощнее и надежнее. Как и вся вилтоновская серия тиски изготовлены из мелкозернистого чугуна. Вес — 8 кг (у предыдущей модели 3 кг). Также ощутимо больше развод — 210 мм, при этом сам размер губок практический такой же — 175х75 мм. Но главное отличие данной модели — наличие быстроразжимного механизма. Простым нажатием на защелку вы освобождаете переднюю губку и смещаете ее в нужную позицию — без утомительной прокрутки винта. Все что остается — просто подтянуть ручку для максимальной фиксации заготовки.
Важно!
Почти все столярные тиски имеют положительное схождение, т. е. при полном смыкании губки соприкасаются только в верхней части. Это не дефект и не криворукость китайцев — так нужно для более надежной фиксации заготовок. После установки деревянных накладок этот эффект частично нивелируется.

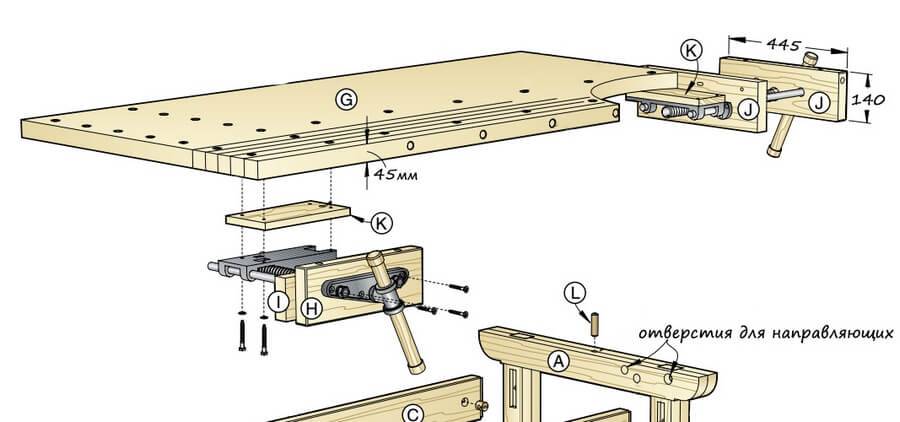

Производители верстачных тисков стараются придерживаться стандартов при изготовлении своей продукции. Здесь мы рассмотрим схему монтажа типовых конструкций. Но вполне возможно вам придется импровизировать, приспосабливая монтаж под особенности нестандартных верстачных тисков.

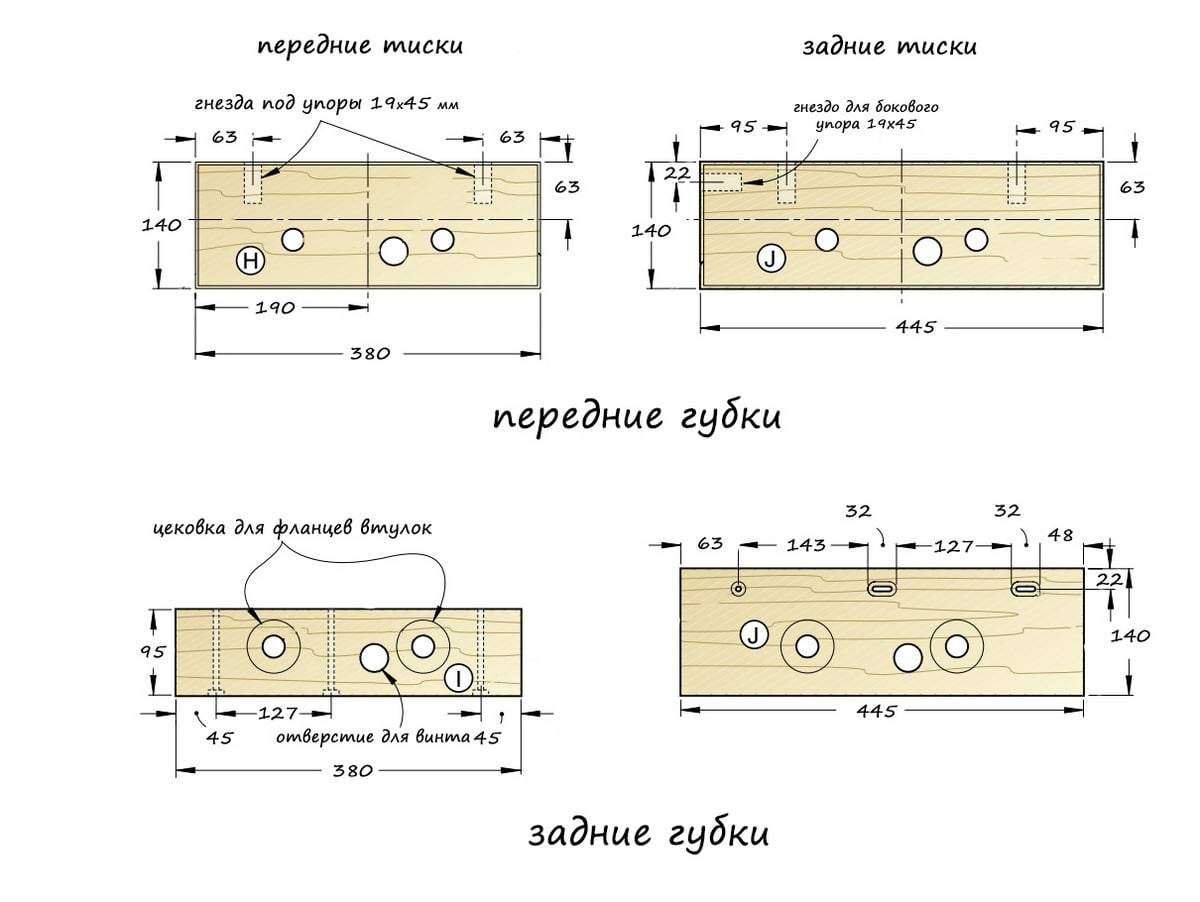

Губки тисков – детали H, I и J (2 шт.) – выпиливают из древесины твердых пород. После этого просверливают отверстия для направляющих штанг, ходового винта, гнезда для верстачных упоров и отверстия для крепежных винтов.

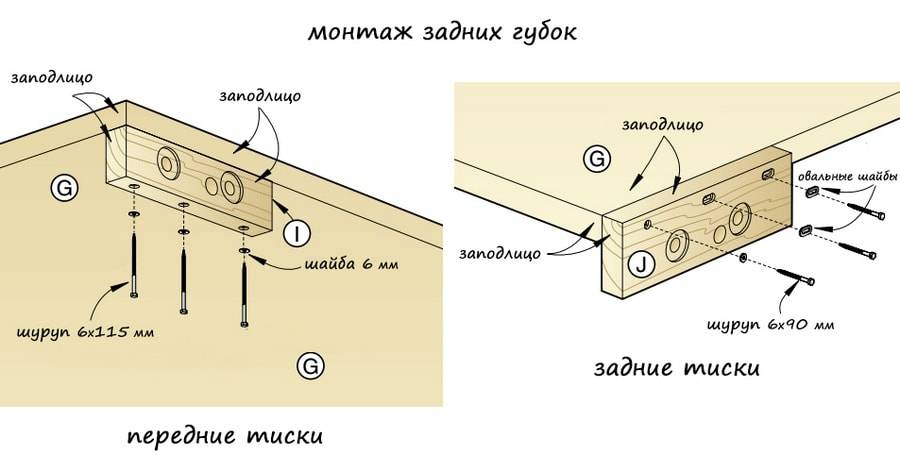

Задние губки передних и задних тисков монтируют к крышке верстака как показано на фото.
Деревянные подкладки (деталь К) выпиливают под размеры тисков. В царгах просверливают сквозные отверстия для направляющих штанг и ходового винта.
Совет! Для точной разметки отверстий используйте сами направляющие, кусочки малярного скотча и мягкий карандаш.
Для легких столярных работ вместо верстачных тисков можно использовать более простые решения.
Верстачный зажим Kreg KBC3 — менее замысловатая альтернатива тискам
Этапы сборки
Сперва нужно подготовить ранее замеренные заготовки. Для этого следует болгаркой отрезать все требуемые металлические и деревянные детали, после чего можно приступать к сборке оборудования.
- Первым делом необходимо сварить основные элементы каркаса. Для этого соединяются две части каркаса: нижняя и верхняя, после чего собирается корпус верстака, а к нему привариваются четыре ножки. Высота ножек, которые делаются из заготовок труб, не должна быть выше одного метра. Основная часть конструкции готова.
- Чтобы придать конструкции прочности, её следует ужесточить. Для этого необходимо будет приварить дополнительные рёбра жёсткости, которые состоят из уголков и стальных полос.
- Далее следует сделать защитный экран из стального листа. Для этого нужно по углам столешницы приварить стойки из уголков, после чего перекрыть их сверху горизонтальным уголком по всей поверхности. Чтобы укрепить конструкцию, можно приварить дополнительные рёбра жёсткости. После этого экран обшивается листом прочной фанеры.
- Из фанеры делаются ящики и полки. Собираются они при помощи небольших уголков. После этого следует вмонтировать направляющие элементы и закрепить ручки, обработать пропиткой и покрасить краской.
- Поверх столешницы устанавливается выбранный материал — это может быть лист фанеры, несколько досок или ЦПС. Затем столешница фиксируется к каркасу при помощи саморезов.
- Сверху установленной и закреплённой рабочей поверхности снова крепится стальной лист, обрезается по периметру стола и закрашивается краской.
- После этого остаётся вставить ранее подготовленные ящики и полки, а также все фиксирующие элементы на экране для крепления различных инструментов.
- В конце поверх столешницы устанавливаются и крепятся слесарные инструменты: тиски, заточка и так далее. По полкам раскладывается гаражный инвентарь, а на экран вывешиваются инструменты.
По окончании всех работ элементы конструкции нужно обезжирить и закрасить. Лучше всего подбирать молотковую краску, поскольку именно она устойчива ко многим внешним воздействиям и механическим повреждениям.
Как сделать модули с удобными выдвижными ящиками
Устройство корпусов этих модулей идентично предыдущим конструкциям. Размещаемый на роликовых направляющих выдвижной контейнер изготавливается с учетом монтажного зазора, поэтому его ширина будет меньше внутреннего размера корпуса на 26 мм (для распространенных направляющих толщиной 12 мм).
Устройство модуля и детали ящика: 1 – сборочная схема; 2 – задняя и передняя стенки; 3 – передняя панель; 4 – днище; 5 – боковые стенки.
Перед сборкой корпуса закрепите на боковинах ограничительные деревянные рейки и металлические направляющие.
Схема монтажа направляющих на стенках корпуса.
Закрепите готовый модуль под крышкой верстака.
Для установки направляющих на ящике отщелкните фиксаторы и вытащите малые рельсы.
Закрепите детали на стенках. Нужное расстояние от кромки до направляющей определите самостоятельно исходя из конкретной конструкции и зазора в 10 мм между стенкой ящика и верхней панели каркаса.
Выдвиньте до упора средние рельсы.
Вставляйте одновременно оба направляющие, придерживая пальцами средние рельсы. Если ящик «пошел» туго, выньте его и попробуйте заново.
Поставьте переднюю накладку на место.
Как собрать металлический верстак в гараже своими руками: фото и пошаговая технология
Металлическая конструкция собирается на основе стального уголка. В роли вспомогательного инструмента выступает болгарка и сварочный аппарат.
Рабочая поверхность слесарного верстака должна быть из листовой стали толщиной не менее 0,5 см
В первую очередь для создания верстака в гараже из металла своими руками нужно вырезать каркасную заготовку для верхнего полотна. В слесарных столах рабочую поверхность лучше делать из листовой стали толщиной не менее 0,5 см. На поверхности в соответствии с чертежом устанавливаются уголки, которые впоследствии будут использоваться для фиксации основания столешницы. Перед тем как эти элементы будут окончательно закреплены сваркой, их следует выровнять по углам и закрепить струбцинами. После этого соединительные швы тщательно зачищаются.
Если у мастера имеется под рукой полуавтоматический сварочный аппарат, можно предварительно соединить между собой металлические заготовки стола. Уже после этого на них фиксируется стальной лист. При этом обязательно применяется точечная сварка. Если при соединении рабочей поверхности с металлической рамой пользоваться стандартной технологией, существует большая вероятность перегрева, а также повреждения листа. В результате на поверхности столешницы могут появиться волны, которые будут создавать неудобства в процессе работы.
На следующем этапе из стального уголка нужно изготовить вертикальные стойки и соединить их с каркасной частью. Если в гараже пол усыпан щебенкой, для большей устойчивости верстака нужно приварить к его ножкам специальные опоры (пятаки). В помещениях с бетонными полами рабочий стол закрепляется анкерными болтами. Для этого также потребуется предусмотреть в конструкции соответствующие элементы.
Затем изготавливаются поперечины. Они привариваются горизонтально внизу на опорных стойках. Для усиления конструкции на задней части стола нужно установить диагональную распорку. Под ящики, которые могут быть изготовлены из любых подручных материалов, нужно приварить поперечные отрезки и продольные уголки.
Готовая конструкция нуждается в финишной доработке. На завершающем этапе швы металлической конструкции зачищаются и обрабатываются грунтовкой, после чего весь стол окрашивается. Отделка деревянного стола предполагает шлифовку и окрашивание/лакирование.
Качественно сделанный верстак позволит создать оптимальные условия для работы в гараже. При соблюдении всех необходимых требований конструкция прослужит долгое время.
Конструктивные особенности
Любая разновидность верстака может быть универсальной, т. е. можно на них производить различные виды работ. А вот по конструктивному исполнению их можно разделить на следующие виды:
- По количеству рабочих мест слесарные металлические верстаки могут быть одно- или многоместными. На крупных промышленных предприятиях используют многоместные конструкции, общая длина которых выбирается в зависимости от количества рабочих мест. Длина одноместного верстака слесарного металлического для гаража не превышает двух метров.
- По количеству тумб устройство условно делят в основном на одно- и двухтумбовые верстаки. Тумбы располагаются слева или справа от рабочего места. Есть устройства и без тумб, которые не оборудованы полочками и ящичками. Внешне они похожи на обычный стол.
- По прочности верстаки делятся на устройства обычные и усиленные. Столешница обычного рабочего стола изготавливается из металлического листа толщиной до 5 мм. При устройстве усиленного верстака применяется лист толщиной до 10-30 мм.
Этап проектирования
Работы по изготовлению слесарного верстака своими руками начинаются с составления его проекта. Существует два пути, по которым может пойти домашний мастер — делать оборудование по месту либо по заранее составленному плану. В первом случае ножки верстака сразу крепятся к полу и к ним привариваются основные элементы конструкции.
Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.
Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.
Как сделать стальные тиски для слесарного верстака
Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны.Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать, вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.
Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html
Сборка каркаса
Для изготовления каркаса применяется профильная металлическая труба, а вот ребра жесткости делают из уголка. Из него же и устраивается кронштейн для надежной фиксации ящиков и полок.
Все детали металлического слесарного верстака надежнее всего соединять методом сварки. Можно операции по креплению частей стола производить с помощью болтового соединения, но такая технология более трудоемкая, да и требует при эксплуатации постоянного контроля и подтяжки соединительных узлов.
Этапы сборки каркаса:
- Из двух труб длиной около двух метров и двух коротких (0,6 м) сваривается каркас стола.
- Затем привариваются боковые трубы для ножек.
- Между ними нужно закрепить перемычки, чтобы увеличить прочность конструкции.
- Далее привариваются к каркасу все направляющие для ящиков и усиливаются их каркасы перемычками.
В принципе, каркас верстака можно считать готовым, а следующим этапом будет изготовление столешницы.
Разновидности конструкций
Приспособления делятся на следующие типы:
Мобильный.
Представляет собой небольшой стол с тисками и весом до 30 кг.
Нижние опоры такой конструкции лучше изготавливать из металлического материала, поскольку это придает верстаку дополнительную устойчивость.
Пример мобильного верстака
Данное приспособление предназначено для ремонта маленьких деревянных заготовок.
Стационарный.
Довольно простое в изготовлении приспособление. Чаще всего используется для обработки больших деревянных изделий.
Схема стационарного верстака
Составной.
Элементы такой конструкции соединяются крепежными болтами.
Удобство данного рабочего стола состоит во взаимозаменяемости отдельных элементов.
Составной верстак
Изготовление составного верстака таит в себе определенную сложность.
Верстак слесарный ДЛЯ ГАРАЖА со щитом для инструмента своими руками
Помимо полок и выдвижных шкафчиков, эта модель слесарного верстака имеет удобный щит для инструмента.
Подверстачье выполнено из металлического уголка, а столешница из металлического листа.
На этой схеме показаны размеры основных элементов верстака:
Из профильных труб и металлических уголков сваривается каркас верстака и основание под щит для инструмента:
Устанавливаются выдвижные ящики:
Из досок и листа металла формируется столешница:
В конечной стадии на каркас наносится антикоррозийное покрытие и крепится фанерный щит:
Источник фото littlehobby.livejournal.com/14188.html
Читать полностью (ссылка)
Особенности конструкции
Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла
Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:
- Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
- Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
- Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
- Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
- Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
- Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
- Тумбочки не должны занимать все свободное пространство под столом.
- Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
- Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.
Какой не должна быть металлическая конструкция слесарного верстака
Редко в каком гараже имеется идеально ровный бетонный пол. Зачастую для увеличения прочности металлической конструкции отдельные любители умудряются изготовить своими руками слесарный стол на шести или даже восьми металлических опорах. Как результат – такое слесарное сокровище устойчиво стоит на трех ногах, а еще три или даже пять находятся в подвешенном состоянии. Можно попытаться часть металлических опор выполнить с винтовой регулировкой длины опоры, но стоит ли оно того? Для устойчивого и безопасного положения слесарный верстак должен опираться на четыре опоры, дающие отличную устойчивость и максимальное сцепление с бетонным полом.
Кроме того, центр тяжести слесарного верстака желательно опустить ниже плоскости металлической столешницы, чем ниже, тем лучше. Для этого самые тяжелые и массивные инструменты желательно располагать на нижних полках верстака.
Стол верстак слесарный
Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать. Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.
Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические. Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол
Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро. Поэтому металлические кронштейны должны иметь достаточную площадь. Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук
Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части. Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу
Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части. Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.
Источник фото: www.ibuildit.ca/Workshop%20Projects/steel-table-1.html
Выбор материала
Определившись с местом для верстака и нарисовав чертеж, логично встает вопрос выбора материалов для изделия. Многое тут будет зависеть от того, что вам доступнее – металл или дерево. Как основание можно использовать деревянный брус или доску 40 мм, а можно сделать станину из металлического уголка, из профильной трубы либо из алюминиевого профиля. Для столешницы можно использовать ДСП, МДФ, но также можно соорудить ее и из подручных материалов, например, из тех же поддонов или паллет.
Работы с металлом зачастую предполагают обработку маслами или другими химическими жидкостями, которые хорошо впитываются в дерево, поэтому для предотвращения пропитки столешницы и возможного возгорания вам необходимо оборудовать слесарный уголок. Фанера или перфорированная металлическая полоса отлично подойдут для фартука. Также нам понадобятся саморезы, шурупы, шпильки, клей и другие мелкие расходные материалы.
Основание
Основание конструкции при стационарном размещении лучше всего делать из деревянного бруса размером не меньше чем 150*50, так верстак спокойно выдержит нагрузку в статике до 200 кг/см и в динамике до 750 кг/см. Помимо прочего, дерево пластичнее металла и отлично погашает вибрацию. Конечно, такие ножки должны быть сделаны из сухой древесины твердых или хвойных пород и обработаны пропиткой.
Если деревянное основание вы по каким-либо причинам делать не хотите, то можно сварить его из металла. В этом есть свои плюсы и минусы, например, можно сделать регулируемые опоры – это плюс. Невозможно, без потери способности держать динамическую нагрузку, сделать в станине проем для ног – это уже минус. Ящики для такой основы делают из оцинкованного металла.
Из чего сделать столешницу?
Столешница для верстака должна быть прочной. Самым лучшим вариантом будет клееная панель из сухой доски толщиной не менее 25 мм. Впрочем, так же подойдут листы ДСП или МДФ, покрытые стальным листом либо оргалитом. Вместо покупной доски можно также использовать бросовые подручные материалы, такие как брусок от поддонов (паллет). Стол точно так же можно разделить на две секции: одна из дерева, а вторая – из прямоугольной металлической трубы (вместо толстой пластины из металла). Доски необходимо будет обработать олифой и огнезащитным средством во избежание возгорания.

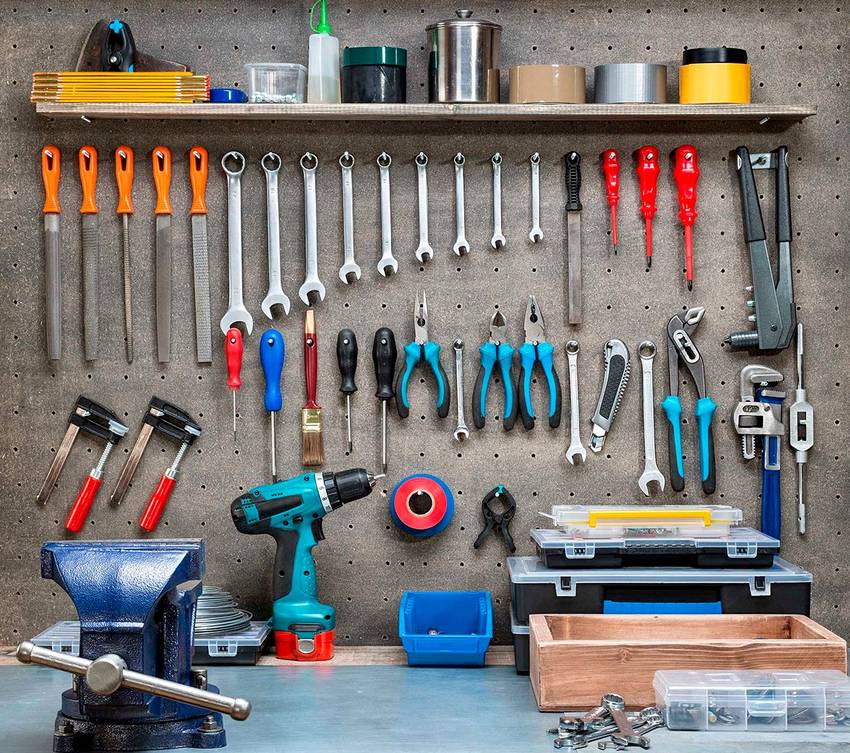

Защитный экран
Изготовить настольный защитный экран очень просто – достаточно оббить металлом всю столешницу или ее часть.
Такой экран позволяет значительно увеличить полезную для использования площадь, ведь за счет отверстий можно сделать неплохую систему хранения инструмента или разных мелочей, оставив полки и ящики под более объемные вещи.
Дополнительное оборудование
Универсальный верстак должен быть оборудован не только тисками, но и струбцинами и различными прижимами. Помимо этого, дополнительно устанавливают различное оборудование, например, электролобзик, фрезерный станок, дополнительные точки питания и освещения, шлифовальное оборудование, систему отсоса пыли.
Критерии выбора: дерево или металл
Для многих автолюбителей гараж является вторым домом, поэтому к его обустройству они подходят с должным вниманием. Особенно ответственным моментом является приобретение верстака; критерием выбора может служить цель, для которой он предназначен
В большинстве случаев такое оборудование устанавливается для выполнения следующих работ:
- Для регулярного техосмотра и поддержки состояния автомобиля.
- Для мелких слесарных работ, небольшого ремонта, исправления дефектов, связанных с обслуживанием дома и приусадебной территории.
- Если слесарное или столярное дело — часть вашего хобби.
Первый вопрос, встающий при выборе — материал изготовления. Встречаются деревянные (чаще всего самодельные) и металлические верстаки, предлагаемые различными производителями, как отечественными, так и зарубежными.
Рабочее место для души Источник nw1ab.ru
Деревянные верстаки
Деревянный верстак в гараж, выполненный полностью или частично из древесины, подходит для периодической и недолгой работы с несложными деталями; он плохо подходит для обработки сложных металлических компонентов. Каркас таких моделей выполняется из древесины крепких пород (бук или дуб) и закрепляется саморезами. Устойчивость стола обеспечивается дополнительными распорками, поперечными или х-образными. Деревянные модели, как правило, оснащаются полками или ящиками для хранения. Деревянная столешница по краю отделывается металлом.
- Деревянный слесарный стол не рассчитан на серьезную нагрузку.
- При усиленной эксплуатации срок службы каркаса значительно сокращается.
Металлические верстаки
Чтобы собрать функциональный слесарный стол из металла, потребуется специальное оборудование и навыки работы с металлом (фрагменты соединяются при помощи сварки). Модели из металла, собранные в цеховых условиях, обладают прочной конструкцией и современным дизайном. Несмотря на более высокую цену, обусловленную стоимостью металла и более сложным процессом сборки, металлическое оборудование имеет немало преимуществ, в число которых входит:
Долгий срок эксплуатации. Модели из нержавеющей стали могут похвастаться сроком безупречной службы в 50 лет.
Металлический верстак Источник shkaf-nsk.ru
Монтаж слесарных тисков на верстак
Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.
Источник фото www.davidfindlay.com.au/mounting-a-vice-to-a-rack-it-work-bench/
Станина: металл или дерево?
Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.
Деревянные станины верстаков

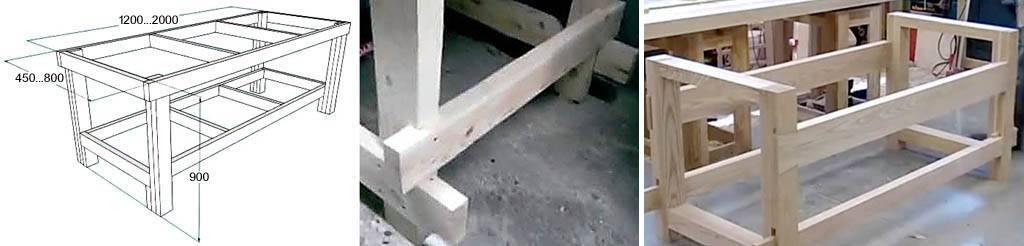

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.
Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.
Примечание: любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.
Если нет сварки
Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.
Конструкция цельнодеревянного верстака
Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.
Станины верстаков из металла

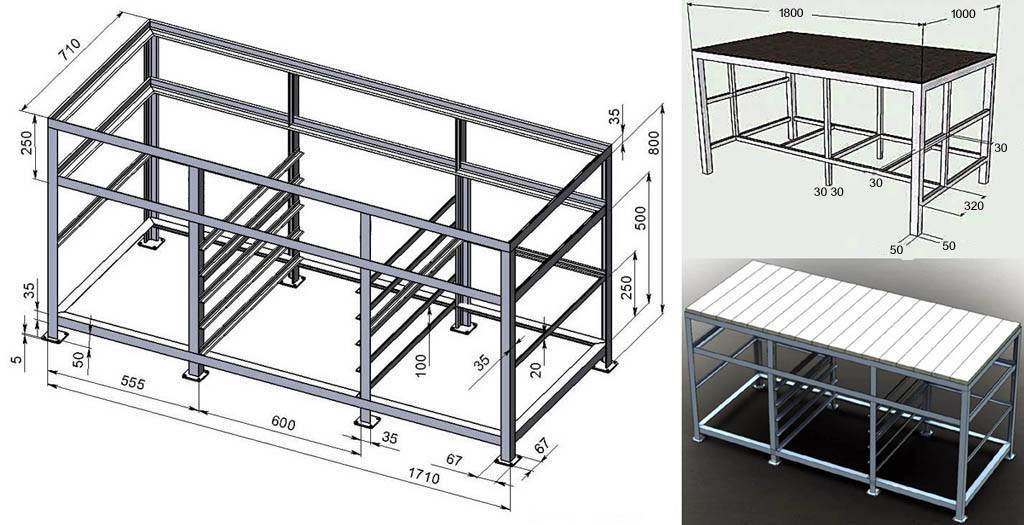

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.
Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.
Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.
Слесарный стол
Тем, у кого в распоряжении мало места под верстак, подойдет вариант, который объединяет в себе небольшой слесарный стол с элементами верстака. На таком столе можно разместить самое необходимое слесарное оборудование. Выглядит конструкция следующим образом:
Сделать такой стол в мастерскую можно из уголка 60 х 60 или 70 х 70. Уголки нужно сварить между собой, чтобы получился своеобразный прямоугольник. На низ стола можно положить доски или фанеру, но перед этим необходимо в нижних частях уголка просверлить отверстия для крепления стола к полу.
Конструкцию желательно прогрунтовать и окрасить. Если стол будет стоять в сухом отапливаемом помещении, то для экономии средств можно не обрабатывать поверхность. Для столешницы необходим лист толщиной 6−7 мм, под который следует подстелить доски для гашения вибрации от ударов молотком и работы с электроинструментом. Лист крепится болтами или шурупами по металлу.
Все размеры сугубо индивидуальны и подбираются мастером самостоятельно.
Стол верстак слесарный
Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать. Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.
Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические. Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол
Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро. Поэтому металлические кронштейны должны иметь достаточную площадь
Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части. Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.
Изготовление классического столярного верстака своими руками
Устройство и назначение верстака
Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

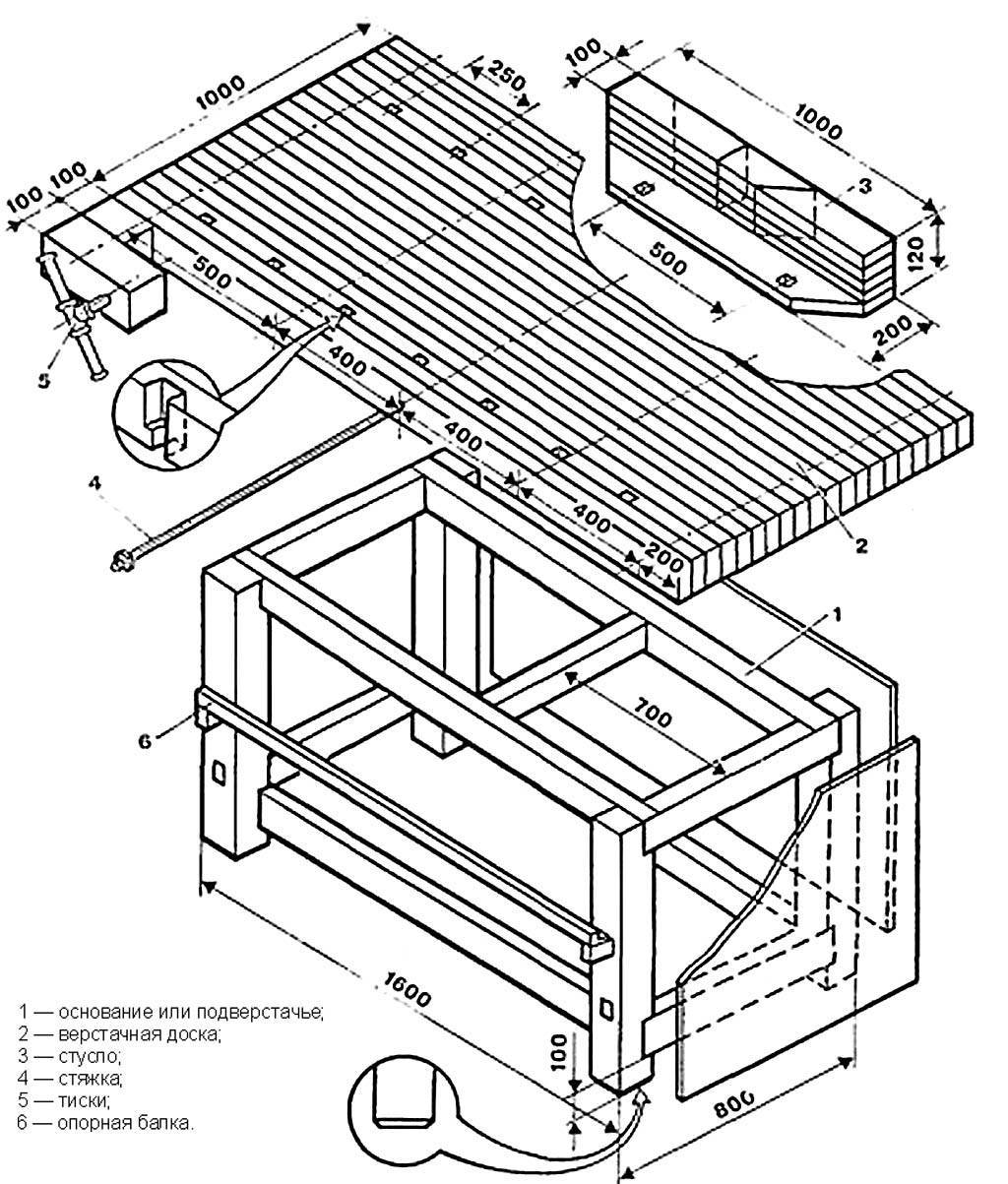

Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.
Как изготовить самодельные столярные тиски – читайте в этом материале.
В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.
Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.
Как подобрать оптимальную высоту верстака?
Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.
Из каких материалов лучше изготавливать конструкцию?
Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.
Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.
Об изготовлении верстачной крышки
Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.
При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.
Размеры верстака для гаража
Существуют две основные группы гаражных рабочих столов, определяемые по габаритам и количеству рабочих мест:
- одноместные, ширина которых 60-70 см и длинна 1,2-1,5 м. Подходят для гаража и небольшого производства. Конструкции такого размера используются в крупных цехах, позволяя создать удобные изолированные рабочие места для каждого мастера;
- многоместные, ширина которых от 80 см и длинна до 3,5 м. Его используют в больших цехах, позволяя создать более продуманную организацию пространства. Однако если мастера выполняют работу разного рода, они могут мешать друг другу;
- существуют также одноместные мобильные виды конструкций, позволяющие организовать мобильное рабочее пространство, а в теплое время года работать на свежем воздухе, иногда это бесценная возможность.
