Шестеренчатый насос для воды и масла

Маркировка шестеренных насосов

В начале маркера используют следующий ряд буквенных обозначений:

• НШ – Насос шестерёнчатого вида;
• М – В качестве рабочей жидкости используется масло;
• Ф – крепление происходит по фланцевому типу;

Затем идет ряд цифр, проставленных через тире описываем каждую по порядку:

1. Количество литров, поданных, за 100 оборотов (Литры);
2. Величина максимума давления (кг/см2);
3. Объем подачи в час (м3/час)
4. Величина давления на выходе из нагнетательной камеры (кг/см2)

Далее может идти обозначение вещества из которого изготовлена внутреняя часть, через которую проходит рабочая жидкость:

• Ю – Алюминиевые сплавы;
• Б – Бронза;
• К – Сталь нержавеющая;
• Без буквенного обозначения означает что из чугуна;

Так же в маркировке указывают сторону вращения основного вала. Разделяют два вида:

1. Левый (Л)
2. Правый (П)

Пример маркировки «НМШ 8-25 6,3/2,5Б»

• НМШ -Означает что это шестеренный насос, он использует масло в качестве гидравлической жидкости.
• подача 8 литров на 100 оборотов;
• давление 25 кг/см2;
• 6,3 подача в час литров;
• 2.5 на выходе из нагнетающей камеры кг/см2;
• Б- внутренняя проточная часть из бронзы;

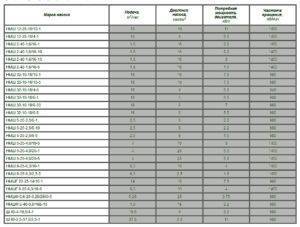

Таблица технических характеристик основных видов насосов:

Таблица характеристик

Оценка статьи:

5

оценок, среднее:

5,00

из 5)

Загрузка…

Шестеренный (шестеренчатый) насос Ссылка на основную публикацию

Насос с внешним зацеплением

Электродвигатель вращает вал с ведущей шестернёй. Ведущая шестерня в свою очередь вращает ведомую.

За счёт минимального зазора шестерёнок между собой, а также зубьев шестерён и стенок рабочей полости, при вращении в зоне всасывания, образуется вакуум.

Однако в месте зацепления шестерёнок образуются, так называемые, запертые объемы. Одной из технических проблем в шестерённых насосах является проблема запертых объёмов, которой является нежелательным явлением.

Вследствие малой сжимаемости жидкости, возникновение запертых объёмов в процессе работы насоса, если не предусмотреть меры борьбы с ними, может привести к возникновению большого момента сопротивления.

Производители насосов серьезно относятся к данной проблеме и борются с ней различными методами. Например, между зубьев шестерни просверливается канал для отвода жидкости, через который жидкость попадает обратно в полость всасывания.

Так же устанавливается система поддержания давления в трубопроводе нагнетания.

При падении давления в трубопроводе нагнетания, число оборотов шестерни увеличивается. При увеличении – наоборот уменьшается.

Существуют также насосы, которые способны пропускать вместе с жидкостью довольно крупные примеси.

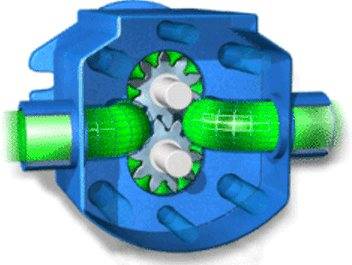

Принцип работы насоса с внешним зацеплением

Принцип работы рассматриваемой конструкции достаточно прост. Основных два элемента, представленные ведомой и ведущей шестерней, передают и принимают вращение. Ведущая шестерня при этом получает вращение от привода, а ведомая от ведущей. Расположены они на противоположных сторонах, находятся постоянно в зацеплении.

К особенностям принципа работы данного насоса можно отнести нижеприведенные моменты:

1. При зацеплении шестерни создают разряжение со всасывающей стороны конструкции. Жидкость подается через специальное отверстие в полость, которая образуется вокруг шестерен, после чего захватывается при помощи зубьев шестерен.
2. Перемещение масла проводится за счет полости, которая образуется между зубьями. А вот между самими шестернями перекачивание среды не приводится.
3. За счет зацепления зубьев вязкая жидкость выталкивается в напорный патрубок. При этом отметим, что на протяжении всего периода эксплуатации металл не подвергается воздействию коррозии.

Кроме этого не стоит забывать о том, что при зацеплении зубья контактируют и под воздействием нагрузки может происходить износ, но масло, которое перекачивается, существенно снижает показатель возникающего трения.

Используемые материалы

Не сложно догадаться, что от типа материала, из которого производится конструкция, зависят ее основные эксплуатационные качества. При изготовлении могут использоваться самые различные материалы, в основном сталь и чугун.

Выделяют следующие разновидности материалов:

1. Проточная часть может изготавливается при использовании серого или ковкого чугуна. Кроме этого достаточно большую популярность получила углеродистая или нержавеющую сталь. Есть модели насосов, которые изготавливаются при использовании композиционных материалов, которые обладают весьма высокими эксплуатационными качествами.
2. Шестерни являются основным элементом конструкции, которые изготавливают из дуплекса, композитов, углеродистой или нержавеющей стали. А вот чугун в данном случае не применим, так как не имеет высокую прочность и устойчивость к воздействию ударной нагрузки.
3. Упорные втулки выделим в отдельную группу. При их изготовлении может использоваться бронза, графит и карбид кремния. Эти материалы более устойчивы как к воздействию повышенной влажности, так и трению.

Что касается области применения, то список весьма большой:

1. Гидравлика.
2. Энергетика.
3. Нефтяная и газовая промышленность.
4. Пищевая промышленность и машиностроение.

Область применения определяется особенностью конструкции и видом используемых материалов при изготовлении основных элементов.

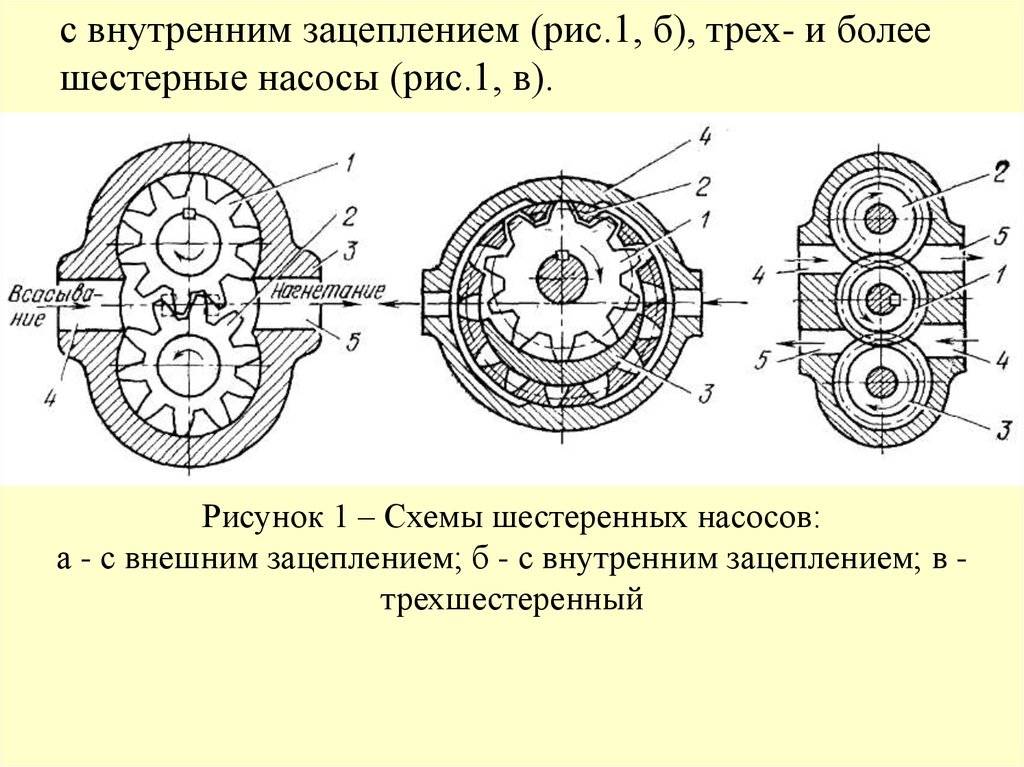

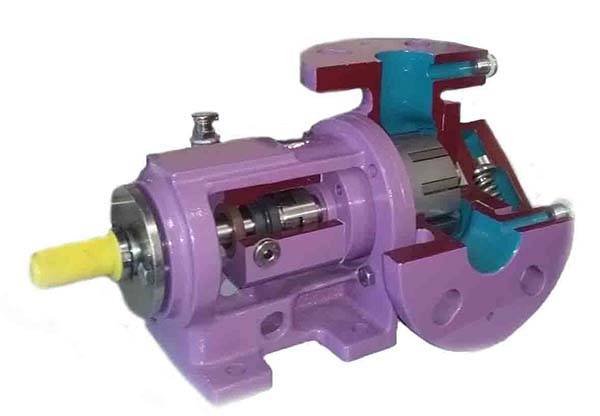

Конструкция с внутренним зацеплением

Особенности данной конструкции заключаются в том, что перекачивание масла или другой жидкости происходит за счет ротора и ведомого колеса. Работает насос по принципу «шестерня в шестерне». В данной конструкции выделяют следующие основные элементы:

1. Ротор.
2. Ведомую шестерню.
3. Элементы, отвечающие за утопление вала в корпусе.
4. Всасывающий и нагнетающий патрубки.
5. Различные предохранительные патрубки.

Принцип действия насоса заключается в нижеприведенных моментах:

1. Вязкая жидкость поступает через всасывающий патрубок в полость, которая образуется между ротором и ведомой шестерней.
2. Жидкость проходить через конструкцию насоса за счет того, что она попадает в пространство, образующееся зубьями.
3. На момент вытеснения жидкости из конструкции проточная часть полностью ей заполняется. Полностью запертые уплотнительные карманы позволяют обеспечить весьма большое давление и снижают показатель потерь.

Как и предыдущая конструкция, рассматриваемая может производится при использовании тех же материалов. Разница заключается в нижеприведенных моментах:

1. Ротор и ведомые шестерни могут изготавливаться из серого и ковкого чугуна. Это связано с более эффективным распределение нагрузки между различными элементами конструкции.
2. Упорные втулки могут изготавливаться из карбида кремния, бронзы или керамики, карбида вольфрама и многих других износостойких материалов.

Область применения данного типа насоса весьма велика. Примером можно назвать пищевую, нефтяную, газовую и химическую промышленности. Также встречается подобный насос в судостроении и судоходстве. Столь обширная область применения обуславливается тем, что более эффективное распределение нагрузки позволяет использовать материалы, обладающие меньшей прочностью, но большей коррозионной и химической стойкостью.

Работа шестеренчатого насоса.

Принцип работы шестеренного насоса заключается в следующем: при подаче питания на насос в работу вступает ведущая шестерня, которая приводит в движение ведомые элементы. Шестерни входят в зацепление посредствам зубьев.

В результате такого вращательного движения шестерен насоса происходит всасывание жидкости из патрубка и её дальнейшее перемещение в напорную магистраль.

По линии зацепления двух шестерен происходит герметизация области нагнетания от области всасывания. В области всасывания зубья выходят из зацепления и освободившийся объем вновь занимает жидкость.

Принцип действия шестеренного насоса является циклическим и повторяется до тех пора пока вращается зубчатое колесо.

Основная характеристика шестеренных насосов — это подача. Она определяется выражением:

Q=2 * 3,14 * m2 *z * b * n, где m – модуль зацепления; z – число зубьев; b – ширина шестерни; n – число оборотов шестерни

Одним их параметров является КПД – коэффициент полезного действия, который показывает значение эффективность работы оборудования, наличие потерь на трение, гидравлических потерь и т.д.

Увеличить производительность шестеренного насоса и эффективность перекачки вязких жидкостей можно за счет увеличения числа ступеней или большего числа шестерен, расположенных вокруг ведущей шестерни.

Производители современного насосного оборудования данного типа, помимо этого, стараются увеличить функциональность насоса за счет дополнительных опций. Таких как

оборудование насосов нагревательными элементами установки специальных клапанов.

Устройство шестеренчатого насоса

Основными элементами устройства шестеренчатого насоса являются корпус и закрепленные внутри него шестерни. Одна из шестерен является ведущей. Она приводится в движение внешним приводом. За счет зацепления первая шестерня приводит в движение вторую. Вращаясь вместе, они перемещают жидкость из области всасывания в область нагнетания.

Особый интерес представляют варианты зацепления ведущей и ведомой шестерен

Внутренне зацепление

Рабочие шестерни насоса имеют разные размеры и располагаются одна в другой. Внешняя шестерня находится в зацеплении с ведомой внутренней.

Шестерни смещены относительно центра. Благодаря такому эксцентричному расположения сцепление происходит не по всему ободу, а только с одной стороны, противоположная сторона остается свободной с необходимым и достаточным зазором между зубьями.

При вращении шестерен происходит всасывание жидкости внутрь корпуса и выдавливание её в напорную магистраль.

Внешнее зацепление

При этом варианте конструкции необходимо наличии двух зубчатых колес одинакового диаметра. Зубчатые колеса должны быть расположены в одном корпусе, но на разных валах.

При работе шестерни вращаются в разных направлениях, в то же время жидкость, попадающая в полости между зубьями, перемещается из всасывающего патрубка в напорную магистраль.

Отличия способов зацепления

Каждый вариант зацепления рабочих элементов шестеренных насосов имеет как преимущества, так и недостатки.

Шестеренчатые насос для перекачки сред с внешним зацеплением более просты в конструкции и надежнее в эксплуатации, кроме того их стоимость существенно ниже.

Насосы с внутренним зацеплением обладают несколько более сложной конструкцией, но благодаря такому расположение рабочих элементов более компактны и зачастую только они могут быть установлены ввиду небольших размеров рабочей полости.

Причины поломки шестеренной насосной техники

Основное условие нормальной работы любой гидравлической техники – это достаточный уровень давления жидкости внутри системы. Для того, чтобы более подробно рассмотреть возможные варианты неисправностей аппаратов, нужно четко понимать схематическую конструкцию напорной шестеренчатой техники. Состоит шестеренный агрегат из:

• корпуса;
• крышки;
• ведущей шестерни;
• ведомой шестерни;
• втулки;
• сальника;
• уплотнителя;
• пластины;
• пружины;
• патрубка
• распределителя.

Вариант при котором отсутствует подача жидкости или ее поступает недостаточно возможен, если неисправен привод или перепутано направление движение жидкости. Например, по техпаспорту оно должно быть правым, а у вас стоит левое или реверсивное. Этот вариант так же возможен, если есть утечка жидкости или степень загрязнения жидкости превышает допустимые по техническому паспорту нормы.

Полная схема шестеренчатого насоса

Если внутри насосной техники стала образовываться пена, то это значит, что произошла разгерметизация корпуса, и в систему проникает воздух. Если в распределителе засорился золотник, или неправильно отрегулирован предохранительный клапан, то аппарат не будет давать нужного давления. Кроме того, обе эти причины могут привести к перегреву самого агрегата.

Если корпус вибрирует или издает не характерные для нормального режима работы звуки, стоит проверить привод на степень износа или трубопроводы на предмет возможной закупорки из-за повышенной вязкости жидкости внутри насоса. Если привод очень изношен, то напорная техника будет самопроизвольно отключаться.

Устройство шестеренного насоса типа НШ-У

Устройство шестеренного насоса типа НШ-У показано на рисунке.

Общая конструктивная схема насоса типа НШ-У такая же, как и насоса типа НШ-В и НШ-Д, но вместо разгрузочной пластинки с уплотнительным кольцом введена сплошная резиновая уплотнительная манжета 10 (рис. а), которая зажата между крышкой 1 и корпусом 5. В цилиндрические отверстия манжеты вставлены резиновые кольца 14 (рис. б) с прилегающими к крышке стальными тонкими шайбами 9 (рис. а) для уплотнения передних опорных втулок. Резиновые кольца 14 (рис. б) препятствуют выдавливанию манжеты в зазор между хвостовиком и втулкой и отверстием в крышке.

Кроме того, запорные пружинки для фиксации опорных втулок в определенном развернутом положении устранены. Поэтому в корпус насоса вставляют опорные втулки без разворота. Для лучшего приспособления втулки к корпусу колодец в крышке под ведомую шестерню расточен на 0,5 мм больше.

Для снижения давления на подшипники и уменьшения износа сопряженных поверхностей подшипника и цапфы на торцах опорных втулок, прилегающих к торцам шестерен, сделаны дугообразные разгрузочные канавки 2X2 мм. Для подвода смазки к подшипнику на торце от стыковой плоскости опорной втулки к осевому отверстию сделана канавка 0,4Х0,6 мм.

Для предотвращения утечек жидкости из полости А (рис. б) во всасывающую полость насоса на стороне всасывания в расточку корпуса диаметром 59 мм встановлены клиновое резиновое уплотнение 8 и клиновой алюминиевый вкладыш 7. Утечки жидкости через зазор между передними втулками и цапфами шестерен поступают через отверстие в крышке и осевое отверстие в ведомой шестерне в канал, соединяющий кольцевые выточки колодцев на дне корпуса с камерой всасывания.

В комплект алюминиевой крышки 1 входят манжета 12 (рис. б), которая уплотняет хвостовик ведущей шестерни, опорное 11 и стопорное 13 кольца. Крышка 1 крепится к корпусу 5 насоса болтами 6 с пружинными шайбами.

Для того чтобы внутренние потери жидкости в насосе через зазоры между торцовыми поверхностями шестерен и втулок оставались минимальными длительное время эксплуатации, в конструкции насоса НШ-У применено автоматический поджим, который осуществляется следующим образом. Рабочая жидкость из камеры нагнетания поступает по пазу в полость А (рис. б) над передними опорными втулками, и стремится поджать эти подвижные втулки к торцам шестерен, устраняя зазор между ними. Если бы не было автоматического поджима, то появился бы зазор между торцами втулок и шестерен, который увеличивался бы за счет износа этих деталей по торцам.

Так как опорные подвижные втулки поджимаются давлением жидкости к торцам шестерен насоса, благодаря чему создается прижимающее усилие, то со стороны зубьев шестерен действует также давление жидкости, но на меньшую площадь, которое создает отжимающее усилие. В результате прижимающее усилие втулки к торцам шестерен незначительно превосходит отжимающее усилие, поэтому сохраняется необходимая масляная пленка между трущимися поверхностями опорных втулок и шестерен.

Достоинством насосов типа НШ-У является также то, что все уплотнительные кольца заменены манжетой и резиновым клиновидным сегментом.

В насосах НШ-У (в отличие от насосов НШ-В, НШ-Э и НШ-Д) торцовый износ качающего узла (шестерен и втулок) не влияет на уплотняющие свойства манжеты 10 потому, что она зажата между крышкой и корпусом, следовательно, при проседании качающего узла до 2—3 мм (против 0,3 в насосах НШ-В и НШ-Д) всасывающая полость будет изолирована от нагнетательной и поджим передних втулок будет осуществляться с постоянной силой.

Конструктивные усовершенствования узлов уплотнения и автоматической компенсации торцовых зазоров позволили увеличить гарантийную наработку насоса НШ-У до 1000 часов против 800 часов для насосов НШ-Э и НШ-Д. В настоящее время Московский завод тракторных гидроагрегатов (МЗТГ) гарантирует работу насосов НШ-46У до 4000 часов.

Насосы НШ-У допускают как правое, так и левое вращение. На заводе-изготовителе их собирают только для правого (вращение вала ведущей шестерни по часовой стрелке, если смотреть со стороны привода) или только для левого (вращение вала ведущей шестерни против часовой стрелки) вращения. Порядок переналадки насосов типа НШ-У с правого вращения на левое такой же, как и у насосов типа НШ-Э и НШ-Д. Установочные размеры насосов НШ-У ничем не отличаются от тех же размеров предыдущих выпусков насосов.

Благодаря вышеизложенным усовершенствованиям насос НШ-32У получил Знак качества. Его применяют в гидросистемах всех тракторов класса 14—20 кН (1,4—2 тс), в гидросистеме рулевого управления трактора Т-150К, на дорожных и сельскохозяйственных машинах.

Основные отрасли и процессы применения шестеренчатых насосов:

• добыча нефти (перекачивание товарной нефти, подача реагентов, перекачивание эмульсии);
• нефтепереработка НПЗ (перекачивание мазута, битума, парафина, перекачивание метанола, перекачивание флегмы);
• нефтехимия (насосы для процессов пиролиза, насосы для установок производства полиэтилена, насосы подачи присадок);
• общая промышленность (подача масла в компрессоры и насосы, подача смазывающих и охлаждающих жидкостей);
• химическая промышленность (перекачивание масел, парафинов, нафталина, толуола, хлоридов, жиров, карбамида и др.);
• пищевая промышленность (перекачивание сиропов, джемов, рассолов, йогуртов, патоки, заквасок, жидкостей для Cip моек).

Zeilfelder Pumpen (объемные химические шестеренчатые насосы)

Насосы НШ-32

Изучая наиболее характерные особенности, которыми обладает насос НШ 32, необходимо прежде всего упомянуть, что он относится к шестереночной разновидности, является одним из предметов гидравлического оснащения. Изделие чаще всего применяется в конструкциях различной сельскохозяйственной и тракторной техники, преимущественно в старых её образцах.

При этом несмотря на давний год выпуска подобные приспособления по-прежнему пользуются стабильно высоким спросом, что обусловлено их превосходными эксплуатационными характеристиками. Отчасти этому способствует цена насоса НШ 32, которая значительно ниже, чем у большинства отечественных и зарубежных аналогов.

Устройство используется для работы с навесным оборудованием исключительно в вертикальной плоскости, что необходимо учитывать при использовании модели. Насос повсеместно используется в:

• бульдозерах;
• отвалах;
• грейдерах;
• ковшевых навесах;
• привод стрел/захватов.

Шестеренчатый насос Для осуществления работ в горизонтальном положении используется другая модель — НШ 10. Модификация НШ 32 относится к шестереночному типу, что обусловлено её конструкцией. Принцип работы предполагает, что за счет правильного расположения шестеренок, удается добиться эффективной циркуляции масла в системе.

Устройство не только отличается низкой стоимостью, но и доступными расценками на запчасти, например, фланец НШ 32. Это позволяет значительно сократить затраты на обслуживание и при необходимости выполнять ремонт нужного узла самостоятельно. С этой целью также крайне удобно использовать специальный ремкомплект, включающий все необходимое для устранения самых распространенных неисправностей.

Варианты исполнения

Прежде чем более подробно ознакомиться с рабочими параметрами подобного устройства, необходимо изучить варианты его исполнения. Поскольку завод-изготовитель данной продукции выпускает множество наименований аналогичных устройств с различными техническими характеристиками, возникла необходимость их маркировки.

Обязательно почитайте: Реверсивный редуктор своими руками

Устройства данной модели выпускаются сразу 2 видов — левый и правый, в зависимости от направления вращения шестереночного механизма. Узнать более подробную информацию о конкретном приборе с помощью маркировки можно по следующей схеме:

• НШ — насос шестереночный;
• последующие цифры — рабочий объем изделия;
• буква — серия устройств;
• следующая цифра — исполнение по давлению;
• далее следует буква Л для устройств с левым направлением вращения. Для правых аналогов буквенное обозначение не используется;
• последняя буква отражает климатическое исполнение — пустое поле означает умеренный климат, а буква Т тропический.

Технические характеристики

Планируя ознакомиться с внутренним устройством данной модели, необходимо изучить его ключевые технические характеристики, которые во многом определяют популярность этого прибора среди потребителей.

Схема НШ-32

К числу наиболее значимых показателей следует отнести:

• рабочий объем — 32 куб.см;
• номинальная частота вращения — 40;
• интенсивность подачи — 68,6л;
• давление на выходе — 16-20МПа, в зависимости от конкретной модификации;
• коэффициент подачи — 0,94;
• КПД — 0,83;
• масса изделия — 3,52-6,4кг;
• мощность — 26,6-33,2 кВт.

Устройства способны успешно конкурировать со многими современными аналогами, поскольку при умеренных рабочих показателях они обладают малой стоимостью, что делает их крайне привлекательными для потребителей.

Возможные неисправности шестерных насосов

Причины неисправностей насосов разнообразны: рабочая жидкость не той вязкости (густое), неправильное вращение (направление), вышел из строя привод гидромашины, из-за грязного масла выработка трущихся частей, жидкость низкой температуры, износ подшипников (присутствие шума, вибрации), износилась муфта гидропривода насоса, перекрыто всасывающее отверстие, погнулись или заужены трубопроводы и т.д.

В насосах могут возникать явления кавитации, то есть при всасывании жидкости не хватает объёма подачи жидкости. Причинами такого явления имеет место быть: всасывающее отверстие засорено, а также гидромашина не рассчитана на большие обороты двигателя и т.д. В следствии того уменьшается КПД, и может прекратиться подача перекачиваемой жидкости.

На картинке ниже у шестерёнчатого насоса сгорел электродвигатель, потому как разбило подшипники и замкнул ротор на статор.

Технические характеристики и возможности гидронасосв НШ

Технические характеристики гидравлических насосов определяют их функциональные возможности, поэтому являются приоритетными при выборе оптимальной модели агрегатов. Главными среди них является следующее:

• рабочий объем;
• максимальное, минимальное и нормальное давление на входе и выходе при различных вязкостях носителя;
• скорость потоков;
• диапазон температур рабочей среды и прочие ее параметры (вязкость, однородность, агрессивность и т.д.);
• особенности и размеры вала/валов, рабочих шестеренок;
• направление вращения агрегата;
• тип крепления;
• материалы изготовления;
• вес.

Какими именно теххарактеристиками должен обладать гидравлический насос определяют специалисты на основании специальных расчетов. Они выполняются на этапе планирования гидросистемы с учетом предстоящих задач и области применения. Кроме функциональности технические характеристики гидронасосов влияют на их стоимость. То есть, чем шире эти параметры, тем функциональнее и дороже будет агрегат.

Преимущества и недостатки шестерных насосов

Плюсы эксплуатации:

• Самые простые по устройству, в результате чего самые дешевые объемные насосы;
• Очень компактны;
• Высокая надежность;
• Минимальные требования к очистке рабочей жидкости;
• Не нужна смазка, ее роль выполняет рабочая жидкость;

Минусы в работе:

• Низкий КПД, в большинстве случаев его значение не больше 0,6-0,75, этот показатель является самым маленьким, относительно иных типов;
• Пульсация рабочей жидкости в нагнетательной линии, в результате чего происходят скачки давления, что производит относительно высокий шум (до 90 дб). Это вызванно конструктивными особенностями зубчатого зацепления.
• Высока нагрузка на опоры шестерен. Происходит из-за высокой разницы давлений в нагнетательной и всасывающих областях. Приводит к повышенной скорости износа опор, что уменьшает срок эксплуатации устройства.
• Не рекомендуются к эксплуатации в гидросистемах с высоким давлением. В таких системах насосы подвергаются повышенному износу и быстро выходят из строя.

Шестеренчатый насос с внешним зацеплением

Шестеренчатый насос с внешним зацеплением часто использует в качестве смазочных насосов в станках, в силовом оборудовании и в качестве масляных насосах в различных типах двигателя.

Конструкция шестеренчатого насоса с внешним зацеплением

Рабочими органами данного насоса являются шестерни, которые находятся в постоянном зацеплении. Шестерни в насосе могут располагаться, как в один ряд так и в два. Зубья шестерен имеют различные формы:

— прямозубая цилиндрическая форма

— косозубая цилиндрическая форма

Косозубые и шевронные шестерни обеспечивают наиболее плавный поток, чем прямозубые. Хотя у всех указанных типов жидкость перекачивается довольно гладко, без пульсаций. На большие производительности чаще используют косозубые и шевронные колеса.

Шестеренчатые насосы с небольшой производительностью обычно работают на скорости 1750 или 3450 об/мин. У насосов с большим типоразмером шестерни вращаются со скоростью порядка 650 об/мин.

Между рабочими органами насоса и корпусом практически нет зазоров. Вал насоса поддерживается с обеих сторон. Все это позволяет производить шестеренчатые насосы высокого давления до 200 бар. Поэтому насосы широко применяются в гидравлических системах

В устройстве шестеренного насоса с внешним зацеплением можно выделить следующие основные элементы:

• Ведущая шестерня
• Ведомая шестерня
• Вал насоса, соединенный с приводом
• Система уплотнения вала
• Задний подшипник (втулка)
• Передний подшипник (втулка)

Принцип работы шестеренчатого насоса с внешним зацеплением

При получении вращательного движения от привода насоса, ведущая шестерня передает это движение ведомой. Шестерни вращаются соответственно в противоположные стороны.

1. Когда шестерни выходят из зацепления они создают разряжение с всасывающей стороны насоса. Перекачиваемая жидкость течет в образовавшуюся полость и захватывается зубьями шестерни.
2. Среда перемещается в карманах между зубьями, вдоль внутренней части корпуса насоса. Между самими шестернями жидкость не проходит.
3. Благодаря зацеплению зубьев шестеренчатых колес жидкость под давлением выталкивается в напорный патрубок насоса.

Материальное исполнение

Основные элементы шестеренчатых насосов внешнего зацепления могут быть выполнены из самых различных материалов для обеспечения необходимой коррозионной стойкости, как при работе с неагрессивными жидкостями, так и при перекачке таких сред как кислоты. Чаще всего данный тип насосов встречается с исполнением корпуса и основных вращающихся элементов из чугуна.

Можно выделить следующие основные материалы:

Типы уплотнения вала насоса

• Сальниковое уплотнение (ссылка на сальниковое уплотнение)
• Манжетное уплотнение
• Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
• Магнитная муфта

Преимущества и недостатки шестеренчатых насосов с внешним зацеплением

Преимущества:

• Перекачка высоковязких жидкостей
• Высокое давление
• Нет перегрузок на валу из-за подшипников с двух сторон
• Тихая работа
• Широкий выбор материалов
• Возможность использовать в качестве дозировочных
• Реверсивный насос

Недостатки:

• Четыре упорных подшипника располагаются в перекачиваемой среды
• Недопустимо попадание твердых включений
• Не эффективны при работе с жидкостью с низкой вязкостью
• Недопустима работа «в сухую»

Области применения

Шестеренчатые насосы внешнего зацепления применяются чаще всего в следующих отраслях промышленности.

• Энергетика
• Нефтяная и газовая промышленность
• Химическая промышленность
• Гидравлические системы
• Машиностроение
• Пищевая
• Фармацевтическая
• Судостроение и судоходство

Основные назначения шестеренного насоса :

• Перекачка топлива и смазочных масел
• Дозирование присадок и полимеров
• Перекачка хим. реагентов
• Работа в гидравлических системах
• Микродозирование

• Viking http://www.vikingpump.com
• Zeilfelder http://www.zeilfelder-pumpen.com/
• Verder https://www.verderliquids.com/int/en/purchasing-gear-pumps-verdergear/
• M PUMPS http://www.mpumps.it/
• Hydac hydac.com
• Eaton eaton.com
• MVV s.r.l. mvv.it

Виды шестеренчатых насосов

Существует несколько видов насосов. Их можно квалифицировать по таким признакам:

• характер сцепления может быть внутренними или наружным;
• механизм может быть оснащен винтовыми, шевронными или же прямыми зубьями;
• могут иметь правое, реверсное или левое вращение;
• по количеству сцепляющихся роторов, насос шестеренчатый масляный может быть двухроторным и многороторным;
• они делятся на одноступенчатые и многоступенчатые по количеству ступеней;
• также о наличия регулировки могут быть регулированными или неурегулированными;
• в зависимости от их работоспособности из подачи давления насосы могут быть неразгруженные, разгруженные или же иметь автоматическую регулировку торцевых зазоров.

Из-за того, что работа данного устройства может квалифицироваться исходя из нескольких признаков, то данная характеристика является условной.

Принцип работы

Хотя весь механизм имеет некоторые отличия, но все же работа шестеренчатого насоса имеет общую схему.

Ведущая и ведомая шестерни размещены в корпусе. Когда происходит вращение, то весь воздух, которым ранее был заполнен объем между зубьями, сразу переходит в линию нагнетания. Она размещена в полости всасывания. Здесь из-за этого процесса возникает перепад давления, из-за которого масло из бака получает возможность подняться. Оно на своём пути заполняет пространство между зубьями. Когда же шестерни обращаются, то жидкость попадает в полость нагнетания, и когда в зацепления входят зубья, то оно силой вытесняется в нагнетательный трубопровод.

При работе механизма стоит помнить, что весь процесс вращения жидкости происходит по определённому направлению.
