Как уже было сказано, шерхебель — это самый первый инструмент при работе с необработанным куском дерева. Но есть еще один необычный для далекого от слесарной мастерской человека. Его название — фуганок. По своей сути он намного ближе к рубанкам, так как его движение происходит только вдоль волокон, вдоль распила досок или брусков. По внешнему виду тоже есть различия. Самое главное отличие фуганка от всех подобных инструментов заключается в том, что у него не один, а целых два ножа. Также его длина намного больше, чем у остальных, не считая крайне точных рубанков, у которых площадь подошвы сохраняет строго одну плоскость. Отличие значительное, но необходимо было разобраться, потому что фуганок — тоже непривычный деревообрабатывающий инструмент.

Инструменты для распила древесины

Распилить древесину или материалы, из нее сделанные, можно несколькими видами инструментов:

• ножовкой;
• пилой;
• лобзиком.

Все они бывают ручными и электрическими. Ножовка идеально подходит для садовых работ, ею пилят не слишком толстые суки, доски, заготовки для столярных работ.

При постоянной распиловке древесины в домашних условиях просто необходимо иметь циркулярную пилу (циркулярку). Фигурные резы ею не сделать, зато она максимально быстро распиливает доски, фанеру, некоторые виды пластика.

Если надо пилить деревья, заготавливать дрова, то в этом случае используют цепные пилы. Встречаются также ручные пилы для заготовки леса, работать ими надо вдвоем.

Лобзиком выпиливают фигуры произвольной формы. Он подходит для выпиливания заготовок макетов, художественных панно, различных поделок, деталей мебели, кухонных приспособлений.

Как правильно работать инструментом?

Выделяют довольно большое количество рекомендаций, касающихся проведения работы при применении подобного инструмента. Область применения шерхебеля заключается в грубом строгании древесины при совершении возвратно-поступательных движений. Ключевыми особенностями рассматриваемой процедуры можно назвать следующее:

1. Лезвие выполнено в скругленном виде, за счет чего возможно удаление большого количества материала с поверхности.
2. В отличии от других инструментов, рассматриваемый характеризуется достаточно большими размерами. Этот момент усложняется обработку, так как приходится прилагать существенно усилие.
3. Для того чтобы существенно повысить качество обрабатываемой поверхности следует провести предварительную фиксацию заготовки. Примером можно назвать применение струбцин, которыми происходит крепление заготовки к ровной поверхности стола.
4. При движении шерхебеля вперед следует прикладывать максимальное усилие, движение назад осуществляется без усилия.

Не стоит забывать о том, что при строгании поверхности образуется достаточно большое количество стружки. При попадании на обрабатываемую поверхность стружка может создавать дополнительное сопротивление.

Зачистка торцов

Для зачистки торцов необходимо проводить рубанком «от себя», краткими толчками. Благодаря такому принципу обработки волокна древесины будут разрезаться поперек и потребуется приложить меньше усилий.

Лезвие портится больше даже не во время работы, а во время его взаимодействия с другими предметами, во время его не использования. При перерывах необходимо рубанок укладывать не на лезвие, а боком. При долговременном хранении или во время транспортировки нож необходимо задвигать во внутрь колодки.

Интересные статьи:

1. Электрические фуганки: стационарные и ручные модели. Какой электрофуганок по дереву лучше выбрать?
2. Гардеробные комнаты: дизайн проекты, фото, как сделать в маленькой комнате своими руками из кладовки, планировка и наполнение
3. Уличные раздвижные двери входные стеклянные модели для частного дома наружные варианты дверей из стеклокомпозита пластиковые и алюминиевые профили на улицу
4. Калевка что это такое Назначение рубанка-калевки Как пользоваться калевочником

Фото хороших ручных рубанков

Также рекомендуем просмотреть:

• Как выбрать набор гаечных ключей
• Как пользоваться стуслом
• Набор головок с трещоткой
• Как сделать трубогиб своими руками
• Обзор современных трубных ключей
• Шарнирный вороток
• Как сделать кувалду своими руками
• Виды плашек для нарезания резьбы
• Пистолет для забивания гвоздей
• Как выбрать стамеску
• Какой выбрать напильник
• Труборез для стальных труб
• Как выбрать ножовку по металлу
• Как выбрать ножовку по дереву
• Шестигранные ключи
• Как выбрать хорошие кусачки
• Виды отверток и их назначение
• Сантехнический трос для прочистки канализации
• Виды молотков
• Какой колун лучше выбрать
• Отличия между плоскогубцами и пассатижами
• Инструкция как сделать топор своими руками
• Метчики для нарезания резьбы
• Современные бокорезы
• Как выбрать хорошие круглогубцы
• Инструкция как выбрать и применять порошковый огнетушитель
• Как выбрать разводной ключ

Помогите сайту, поделитесь в соцсетях

Описание

Ручной рубанок сегодня уже не столь популярен, на его смену приходят инструменты, которые питаются от электричества и позволяют обеспечить нужды массового производства. Сегодня всем заправляют автоматизированные линии. Однако если вы хотите изготовить табурет или стул в своём гараже, то можно вспомнить и о старом добром рубанке.

В качестве его основных частей выступают:

• железко (нож);
• клин;
• колодка.

В зависимости от того, каково оснащение, предназначение и размеры дополнительных приспособлений, рубанок может подразделяться на множество типов и подвидов. Механические рубанки изготавливаются из металла, пластмассы и комбинации этих материалов. По функциональным возможностям они почти ничем не отличаются, но технические характеристики зависят от материала, который ложится в основу корпуса.

Электрические модели дополнены двигателем, который обеспечивает выполнение более внушительного объема работ. С помощью данного инструмента можно добиться высокой скорости обработки древесины. Одними из самых популярных в домашнем обиходе при обработке древесины сегодня являются деревянные рубанки.

Что это такое

Очень сложно представить выполнение даже самых простых столярных работ, связанных с обработкой древесины, без применения специализированного инструмента. Помимо всего прочего, соответствующие наборы приспособлений включают в себя разные модификации рубанков, шерхебели, а также фуганки. Невзирая на определенное сходство, стоит разобраться, из чего состоит каждый из них и для чего они предназначены.

В частности, шерхебель – это своеобразная тяжелая артиллерия в арсенале столяров. Он нужен для черновой (первичной) обработки древесины.

Увидеть шерхебель в действии вы сможете в следующем видео.

Шерхебель позволяет выполнить исключительно грубую обработку. В отличие от своих «собратьев», он обеспечивает строгание с максимальным заглублением. Этот инструмент легко справляется даже с существенными неровностями. Кстати, внешне шерхебель очень похож на обычный рубанок, и неопытный человек легко может их перепутать, не зная особенностей каждого из инструментов.

Одним из наиболее важных моментов является конструкция, расположение и заточка железка шерхебеля. Оно имеет скругленное лезвие, которое располагается под углом 45 градусов по отношению к подошве. С учетом эксплуатационных условий и, в частности, твердости обрабатываемой древесины может варьироваться угол заточки ножа. Так, при работе с мягкими породами этот показатель составляет от +25 до +30 градусов, а в ситуациях с более плотным материалом – +35 градусов.

Классическая конструкция описываемого типа инструмента предусматривает установку ножа с шириной лезвия, составляющей 35 мм. У разных модификаций этот параметр может варьироваться. Однако колодка будет всегда шире ножа примерна на 15 мм.

Если сравнивать шерхебель с рубанком, то необходимо обратить внимание на то, что у первого отверстие для снимаемой стружки больше на несколько миллиметров. Это обусловлено глубиной строгания, а, следовательно, толщиной снимаемого слоя древесины

А также важно помнить, что после применения этого инструмента на поверхности остаются следы в виде желобков

А также важно помнить, что после применения этого инструмента на поверхности остаются следы в виде желобков

А также важно помнить, что после применения этого инструмента на поверхности остаются следы в виде желобков

А также важно помнить, что после применения этого инструмента на поверхности остаются следы в виде желобков

А также важно помнить, что после применения этого инструмента на поверхности остаются следы в виде желобков

В арсеналах современных мастеров присутствуют шерхебели с колодками, выполненными как из дерева, так и из металла. С учетом данного момента может отличаться конструкция моделей. Необходимо отметить, что деревянные образы производят согласно требованиями действующего ГОСТа.

В соответствии с актуальными нормами, такие конструкции включают в себя следующее:

• корпус прямоугольной формы;
• ручки для удобного удержания устройства в процессе его эксплуатации, именуемые также «рогами»;
• режущий элемент;
• фиксирующий клин;
• так называемая подошва шерхебеля.

Помимо всего перечисленного, некоторые шерхебели имеют упор для режущего элемента

А также важно учитывать, что все деревянные детали покрываются высококачественным лаком. Это обеспечивает довольно эффективную защиту от повреждений и износоустойчивость, а также существенно продлевает срок эксплуатации инструмента

Нормами ГОСТа предусмотрены следующие материалы для изготовления отдельных частей шерхебеля:

Нормами ГОСТа предусмотрены следующие материалы для изготовления отдельных частей шерхебеля:

Нормами ГОСТа предусмотрены следующие материалы для изготовления отдельных частей шерхебеля:

• подошва – акация, граб, бук, ясень или клен;
• колодка – твердая древесина;
• накладка колодки – перечисленные выше виды древесины, а также в перечень пород входят береза и ильма;
• лезвие ножа изготавливается из двухслойной стали – сырьем для основной слоя являются марки 30, У8, У8А или У9, а при изготовлении плакирующего используют марки 9ХС, 9ХФ, 9Х5ВФ, а также Х6ВФ; помимо этого, действующими стандартами допускается применение стали других марок при соответствии показателей стойкости.

Металлические модели имеют литой корпус с жестко закрепленной на нем рукоятью (рогом). Нож в таких шерхебелях фиксируется при помощи специального винтового узла, расположенного между прижимным элементом и основанием. Если сравнивать с деревянными «собратьями», металлические устройства характеризуются максимальной износоустойчивостью.

Когда применяется электрорубанок

Достоинством электрического рубанка является выполнение различных работ по обработке древесины с минимальными усилиями. Электрорубанком можно осуществлять грубую, финишную и фигурную отделку поверхностей. Инструмент эффективен при необходимости выполнения больших объемов работ в столярных мастерских или при проведении ремонтных и строительных работ. Главный недостаток инструмента в том, что он стоит достаточно дорого, и поэтому для домашнего использования его не выгодно покупать, если планируется единичное использование прибора.

Конструктивно инструмент представляет собой массивный рубанок, который оснащен электрическим двигателем, а также специальными ножами. Ножи посредством редуктора приводятся в действие от электромотора. Электрический инструмент имеет функцию регулировки глубины строгания, максимальное значение которой достигает 82-100 мм в зависимости от марки и мощности. Есть у электрорубанка еще некоторые недостатки:

• Шумность при работе
• Пыльность — этот недостаток легко устраняется за счет применения специального мешка или подключения шланга от пылесоса

Однако на фоне таких преимуществ, как быстрое и эффективное удаление стружки с поверхности заготовки, рассматриваемые устройства пользуются популярностью. Альтернативная замена электрического рубанка — болгарка со специальной насадкой. Такая насадка называется рубанком на болгарку для обработки дерева.

Разные модификации

Обратим внимание на самые разные типы столярного инструмента:

• Механический или ручной. Его иногда выполняют из пластмассы. Но чаще из дерева и металла. Бывают разновидности из комбинированного материала. Качество корпуса напрямую связано с тем, что лежит в основе фуганка. Его функциональные возможности также зависят от вида древесины, которую нужно шлифовать;
• Электрический. Его функциональный режим шире. Работа выполняется быстрее благодаря электрическому двигателю. Высокая скорость обработки позволяет отшлифовать большое количество дерева.

Деревянный фуганок получил самое широкое применение в домашних условиях, у столяра в мастерской. Рассмотрим ниже, чем отличается рубанок от других подобных приспособлений для обработки деревянной поверхности.

Что было первым?

Изначально появился шерхебель. Такие приборы отличаются только названием от других подобных инструментов. Но пополняют их разнообразие. Применяют шерхебели при строгании дерева, которое еще не обрабатывалось. Можно сказать, что это черновая обработка.

Выглядит он массивно, вес очень тяжелый, так как его корпус выполнен из металла. Главным назначением является первичная обработка, чтобы получить из дерева нужного размера изделие, придав ему форму. Если, например, это корыто или будущая цельная лодка, то применяют именно шерхебель, так как он строгает на большую глубину.

Ровная поверхность не получится, но для этого есть другие инструменты. Выглядит он как обычное столярное устройство. Только его нож установлен под углом в сорок пять градусов, который имеет внизу закругление. Так можно за раз снять до трех миллиметров стружки. Глубокие ложбины потом следует обработать и выровнять. Овальная режущая кромка позволяет работать без продольного разрыва. Твердость дерева определяет, на какой угол лучше повернуть железо, чтобы добиться более качественной обработки. Сделать это очень просто. Нужно всего лишь, воспользовавшись отверткой, установить нож на нужный градус.

Отличие шерхебеля от другого инструмента в том, что у него есть одна особенность. Он предназначен для грубой обработки древесины. У него полукруговая заточка лезвия, также оно уже, чем у других столярных приспособлений. Выступает из колодки железо на два или три миллиметра.

Фуганок имеет два резца. Это ручной инструмент, который предназначен для окончательной и точной обработки древесины. Он выравнивает плоскость больших объемов за короткое время. Это возможно благодаря длинной колодке, прифуговке кромок.

Длина устройства достигает размеров больших в два или три раза, чем у обычного инструмента. Нож у него обладает стружколомателем. Есть в наличии ручка, делает работу более легкой и приятной. Может быть как один, так и два ножа.

Разница между фуганком и рубанком в том, что у первого лезвий бывает два, тогда как у второго всегда только одно. Строение корпуса у них одинаковое, правда, у первого он длиннее. Поэтому обрабатывать древесину можно с большей скоростью, затратив минимум времени на большую площадь.

Как пользоваться?

У каждого мастера свой стиль работы, но общие черты одинаковые.

• Строгать нужно плавно, не допуская рывков. Стоять нужно сбоку от верстака, выставив одну ногу вперед.
• Строгать нужно вдоль направления волокон. Если заготовка широкая, лучше сначала вести рубанок по диагоналям, а затем выравнивать на плоскость. Для этого нужно воспользоваться специальной линейкой.
• Заготовка должна стоять неподвижно. Не допускается возникновение вибраций.
• Если инструмент забился стружкой, тогда ее нужно вытолкнуть вниз через «ротик». Если это не получается, щепкой стружка проталкивается вверх. Пользоваться для этой цели металлическими предметами нельзя, так как они повредят заточку лезвия. По этой причине рубанок нельзя ставить подошвой на верстак.
• Некоторые мастера держат рубанок под небольшим углом по направлению строгания. Это улучшает качество обработки, но ускоряет износ подошвы.

Виды рубанков по дереву и их названия

В зависимости от предназначения и типа установленных лезвий различают рубанки, предназначенные для плоского и фигурного строгания.

Разновидности инструментов для плоского строгания

К данному классу ручных инструментов относятся:

• Одиночный рубанок. Служит для черновой обработки древесины. Позволяет получить чистую и длинную стружку без изломов. При этом на обрабатываемой поверхности образуются сколы и заусеницы;
• Двойной рубанок. Предназначен для черновой обработки поверхности заготовки. В качестве режущего элемента используется прямой резец и стружколом. После прохода остается относительно гладкая поверхность;
• Шерхебель. Предназначен для черновой обработки древесины и придания заготовке необходимой формы. Внешне напоминает одинарный рубанок. Основным отличием является лезвие с закругленными краями расположенное под углом 45° относительно подошвы. Форма резца позволяет снимать до 3 мм древесины за один проход и работать поперек волокон;
• Шлифтик. Предназначен для чистовой обработки поверхности. Одновременное использование резца и стружколома позволяет добиться ровной и гладкой обрабатываемой поверхности. Дополнительная чистота достигается благодаря установке рабочих элементов под углом 50°;
• Фуганок. Инструмент для чистовой обработки. Применяется, как правило, на завершающем этапе столярных работ. Увеличенная длина подошвы и использование двух лезвий позволяют добиться максимальной гладкости обрабатываемой поверхности;

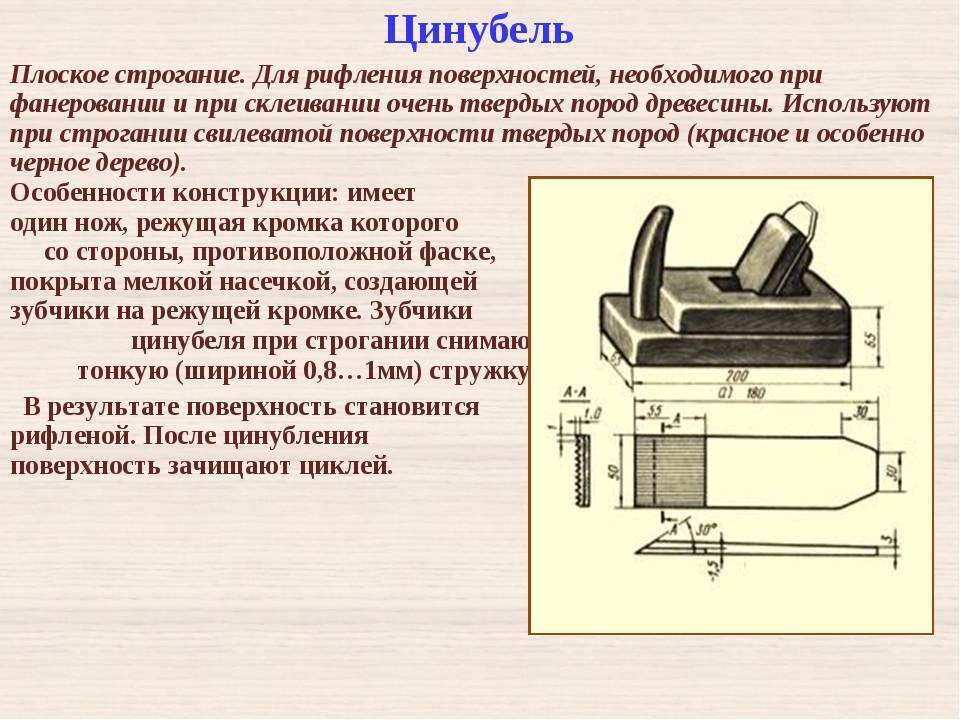

• Цинубель. Инструмент чистовой обработки. Лезвие с бороздами, расположенное под углом 80⁰ позволяет придавать обрабатываемой поверхности шероховатую структуру. Это улучшает ее сцепные свойства, позволяя наносить лак более эффективно.

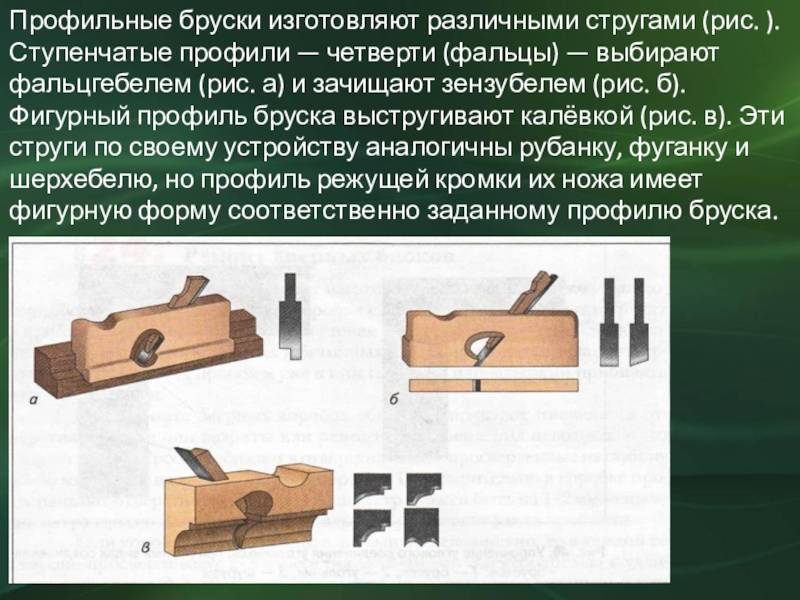

Для фигурного строгания

Отличительной чертой инструментов для фигурного строгания является лезвие со специфической геометрической формой. Они предназначены для проделывания в заготовках проточек разнообразной геометрической формы. К ним относятся следующие инструменты:

• Зензубель. Благодаря использованию лезвия с тремя режущими кромками применяется при строгании перпендикулярных плоскостей, фальцев и очистке четвертей. Особенности конструкции позволяют изменять угол наклона резца;
• Кантенхобель. Компактный инструмент для чистовой обработки фасок и кромок. Отличительной чертой такого рубанка является двойное лезвие трапециевидной формы. Рабочая поверхность лезвия располагается под углом к обрабатываемой поверхности, позволяя выполнять обработку с последующей минимальной поправкой;
• Шпунтубель. Специализированный рубанок, предназначенный для создания продольных пазов в заготовке. Конструктивной особенностью такого инструмента является наличие двух колодок, соединенных между собой винтами. Ослабление и затягивание винтов позволяет регулировать положение резца на заготовке. Одна из колодок является направляющей, а другая, оснащенная резцом, позволяет выполнять столярные работы;
• Федергубель. Предназначен для чистовой фигурной обработки поверхности заготовки. Также, как и шпунтубель, состоит из двух подвижно соединенных колодок. Основное отличие заключается в режущем элементе. Он состоит из двух параллельно расположенных лезвий, которые в процессе работы позволяют получить продольный шип;
• Калевка. Инструмент, позволяющий получить многоуровневую ступенчатую композицию обрабатываемой поверхности. Подошва такого рубанка полностью повторяет структуру резца, позволяя получить самую разнообразную структуру заготовки. Применяется при обработке карнизов, плинтусов, багетов и дверных откосов;
• Фальцгебель. Узкоспециализированный рубанок для чистового фигурного строгания. Имеет подошву ступенчатой формы и специальный косой резец. Особенности конструкции позволяют эффективно использовать его для зачистки четвертей, а также для формирования полосы по краю заготовки без нанесения предварительной разметки;
• Штап. Предназначен для быстрой и эффективной обработки выпуклых и вогнутых деталей. Кроме того, полукруглая форма подошвы и лезвия позволяет придавать торцам заготовки скругленную форму необходимого диаметра;

Работа шерхебеля

Смотреть галерею

Работать этим инструментом не проще, чем любым другим. Так как назначение шерхебеля — снимать большие неровности, стоит помнить, что он помогает не убрать неровности, а только их проредить, сделать их более упорядоченными, чтобы потом снимать другим инструментом. Его отличие состоит в том, что работать им можно как по волокнам, так и под углом.

Движениями под углом около сорока пяти градусов, нажимая сверху, проходим по всей необходимой площади, пока однородными засечками не покроется вся поверхность. Затем можно развернуть доску или перейти на другую сторону столярного верстака, на котором производится обработка. Надо это для того, чтобы угол прорезов сделать зеркальным по отношению к продольной оси и пройти такими засечками снова всю поверхность. Не будет ничего плохого, если пару раз пройтись шерхебелем вдоль волокон. Но в данном случае нужно чаще сверяться с плоскостью, чтобы не уйти слишком сильно и не испортить заготовку.

Оптимальным выходом ножа является такой, при котором снимается около одного миллиметра, так работа будет намного удобнее, не придется сильно давить на инструмент, так как большую часть сделает его вес, достаточный, чтобы облегчить работу, как это ни странно.

Также шерхебель — это хороший способ сделать рельефной поверхность в каких-либо художественных целях. Для этого достаточно просто настроить вылет ножа (или «железки», как его называют столяры со стажем) и наносить насечки, которые нужны.

Особенности правильного выбора инструмента или что надо знать

Обычный ручной рубанок наверняка присутствует в арсенале среди инструментов у каждого мастера. Однако при необходимости его приобретения, надо знать некоторые особенности, которые помогут не только сэкономить средства, но еще и подобрать эффективный деревообрабатывающий прибор.

1. Подошва — первым делом надо осмотреть нижнюю часть инструмента, которая должна быть идеально ровной, гладкой и без видимых повреждений и сколов. Это касается всех разновидностей рубанков. Визуально определить максимальную ровность не получится, но если основание массивное, то даже незначительные неровности можно будет удалить при подготовке инструмента к работе
2. Нож — это рабочий элемент, от качества которого зависит не только эффективность работы, но еще и срок службы инструмента. Нужно выбирать такие модели, на которых ножи изготавливаются из инструментальной стали. Такой материал помимо того, что долго остается острым, он еще и не подвергается износу. Заводские рубанки имеют лезвие, которое фиксируется жестко к корпусу без каких-либо люфтов
3. Рукоятки — при выборе нужно взять инструмент в руки и опробовать его. Если ручки маленького размера, то лучше выбрать рубанок с большими рукоятками. Ведь от того, как удобно будет лежать рубанок в руке, зависит его применение и, соответственно, качество выполнения работ

Немаловажно уделить внимание вопросу о том, кто является производителем рубанков. Самыми популярными являются японские фирмы Sigma и Stanley, но есть и другие модели. Надо также отметить, что сегодня намного проще найти электрорубанок, чем ручной инструмент

Надо также отметить, что сегодня намного проще найти электрорубанок, чем ручной инструмент.

Деревянный рубанок

Главные составляющие рубанка это:

• нож
• колодка
• клин.

По размерам, предназначению, оснащению дополнительными приспособлениями существует много видов рубанков. Однако модификаций всего две:

• ручной (механический) – может быть пластмассовый, металлический, деревянный или комбинированный. Все они по своим функциональным возможностям мало различаются, однако технические показатели непосредственно зависят от материала изготовления корпуса
• электрический – вследствие дополнительного оснащения электрическим мотором, такой инструмент может выполнять большой объем работ при высокой скорости обработки.

Рубанок ручной из дерева – это самый популярный вариант для обработки древесины среди домашних мастеров.
