Регулировка карбюратора бензокосы своими руками

Периодическая регулировка карбюратора триммера должна выполнятся на обслуженном и полностью исправном силовом агрегате. Перед началом процедуры оператор обязан тщательно промыть детали ДВС и осмотреть его ЦПГ на наличие заусенцев или других дефектов. Кроме того, потребуется очистить или поменять свечу зажигания, а также промыть фильтрующие элементы в конструкции мотокосы.

Во время настройки карбюратора двигатель бензокосы должен работать под определенной нагрузкой. Лучше всего установить на триммер корд соответствующего диаметра или режущие ножи.

После монтажа режущих органов оператор должен завести ДВС триммера и оставить его работать примерно на 10 минут. Если во время работы силового агрегата на холостых оборотах был замечено, что корд или нож вращаются, значит, нужно снизить создаваемые мотором обороты. Для этого необходимо повернуть нижний регулятор, часто обозначаемый буквой «T», в левую сторону, до полной остановки установленного режущего органа.

Дальнейшая схема настройки топливного узла выглядит следующим образом:

1. Регулятор «L», расположенный справа, отвечает за обогащение топливной смеси воздухом во время работы мотора на низких оборотах. Положение этого винта нужно настроить первым. Для этого оператору потребуется добиться максимальных оборотов мотора при работе на холостом ходу – для этого нужно поочередно повернуть винт «L» в правую или левую сторону. Как только максимальные обороты будут достигнуты, винт потребуется повернуть на 1/2 оборота влево;
2. Винт «T» или «LA» необходим для регулировки холостого хода. Во время его поворачивания влево обороты силового агрегата будут снижаться, а при повороте вправо – соответственно, повышаться;
3. Регулятор «H», предусмотренный слева, отвечает за обогащение топливной смеси воздухом при работе ДВС триммера на высоких оборотах. Этот винт также нужен для настройки мощности мотора и объемов расходуемого горючего. Настройка его положения выполняется путем поворачивания винта в правую или левую стороны до достижения максимально допустимых оборотов двигателя. После этого винт «H» потребуется повернуть на 1/2 оборота влево.

Поочередное выполнение этих действий позволит правильно настроить топливный узел триммера, без риска превышения допустимой нагрузки на его основные рабочие механизмы.

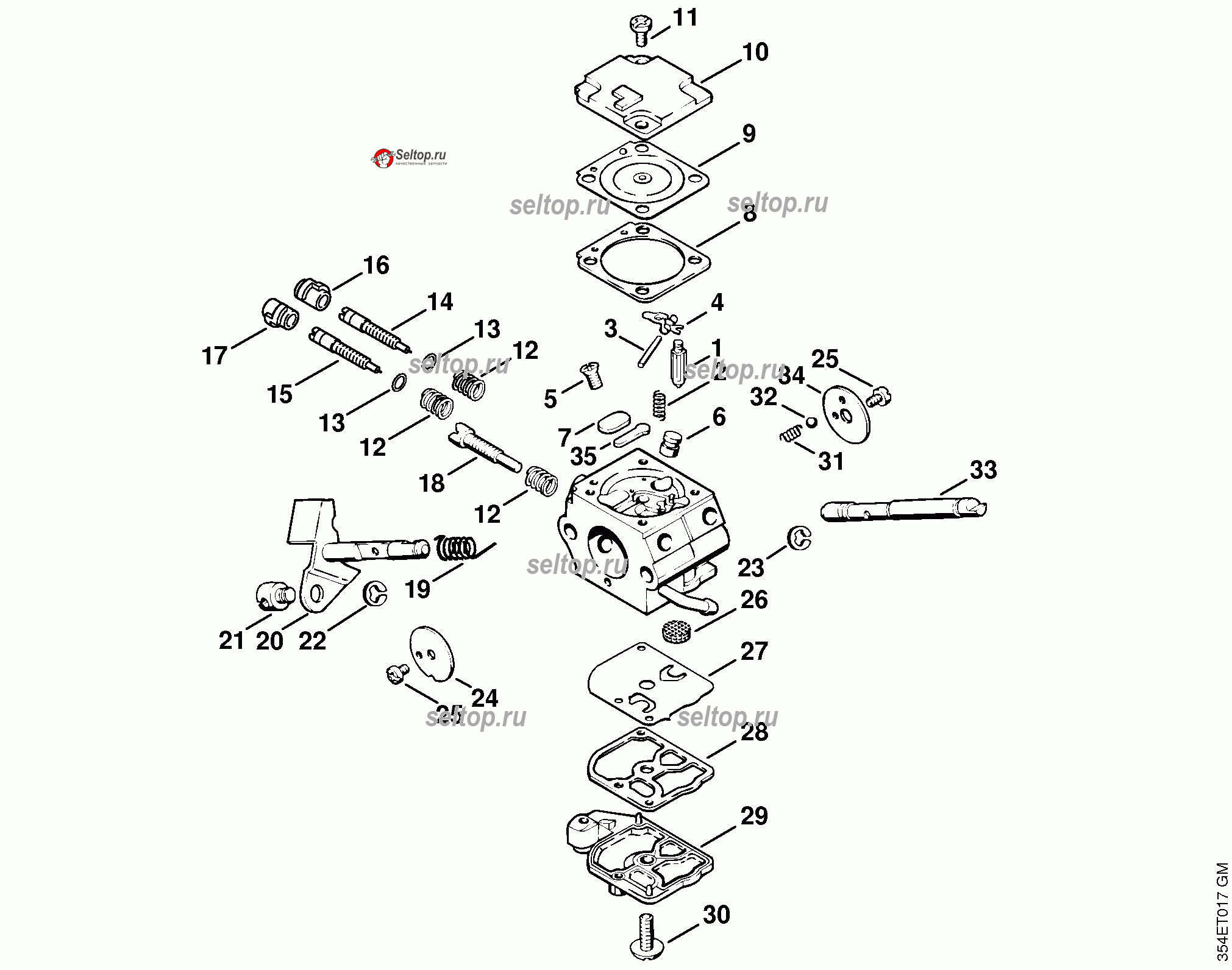

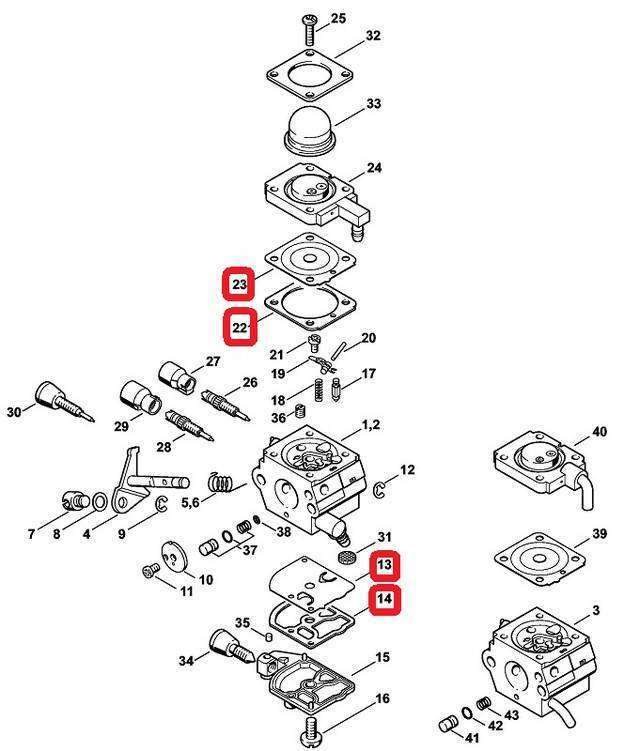

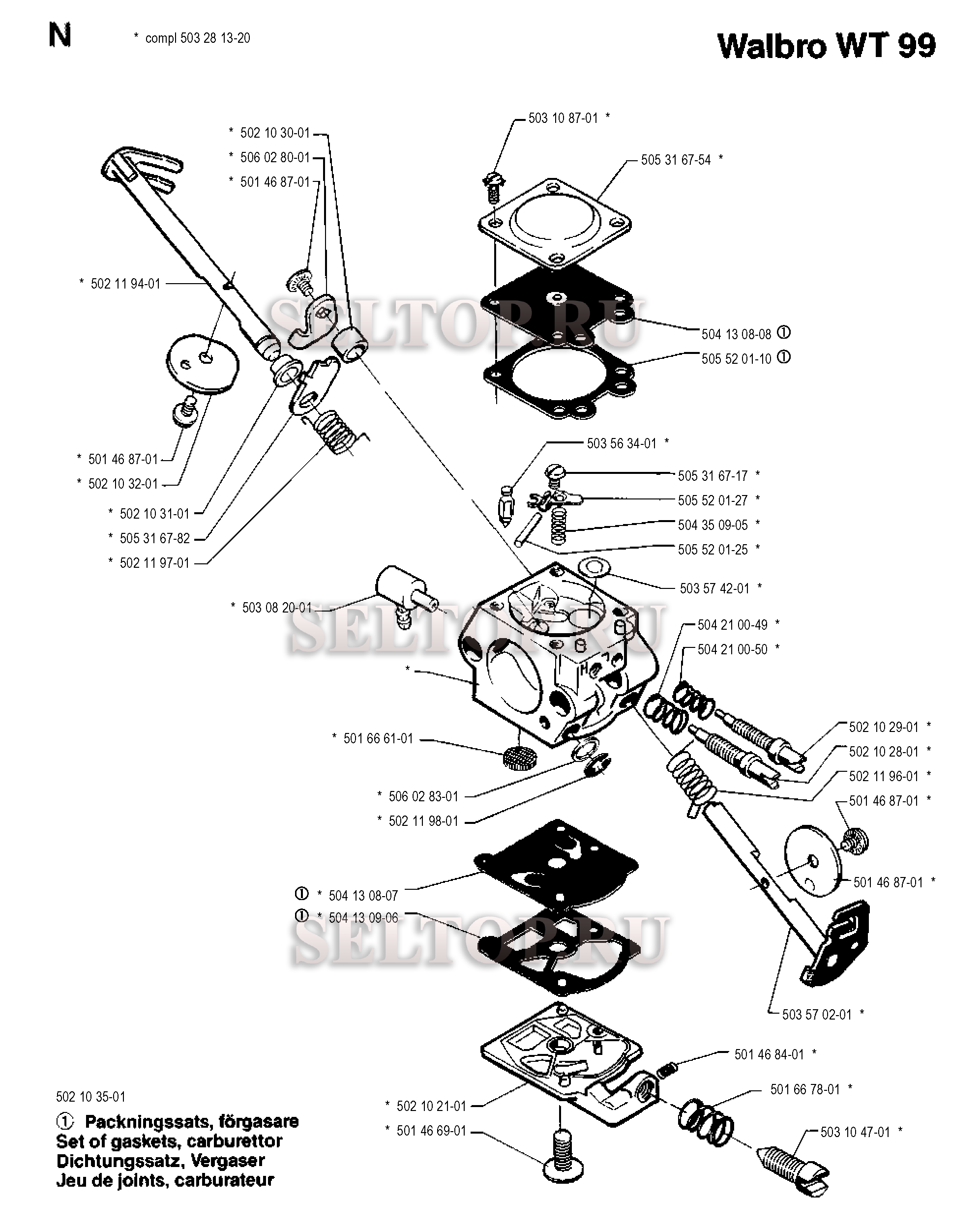

Устройство карбюратора

Бензокоса (мотокоса) содержит основу – корпус из алюминия, в котором размещаются остальные детали, слаженно работающие как единое целое. В корпусе карбюратора имеется диффузор – ход с внутренними каналами, через который закачивается воздух.

Чем больше сечение диффузора, тем активнее вместе с воздухом подаётся кислород – окислитель, в котором и сгорает топливо (бензино-масляная смесь).

Каналы, ответвляющиеся от хода диффузора, доставляют топливо, с которым и смешивается нагнетаемый воздух, увлекающий за собой пары бензина. Вне главного отсека карбюратора размещены:

• жиклеры;
• топливный мини-насос;
• узел, регулирующий смешение топлива с воздухом.

Последний и формирует ту самую гремучую смесь, воспламеняемую в камере сгорания карбюратора.

Принцип работы

Порядок нагнетания и отфильтровывания топлива в двигателе бензокосы следующий.

1. С помощью дроссельной заслонки задаётся количество воздуха, подаваемое в диффузор. Чем больше подаётся воздуха, тем больше кислорода нужно бензину для сгорания, и тем больше мощность, выделяемая в виде жара. Энергия жара далее преобразуется в механическую.
2. Мембранный насос нагнетает необходимое количество бензина.
3. Далее бензин проходит через штуцер двигателя.
4. Топливо проходит через втяжной и вытяжной клапаны.
5. Осуществляется фильтрация топлива с помощью сетчатого фильтра.
6. Через игольчатый клапан оно же поступает в камеру с мембраной.

Стадийность работы карбюратора заключается в следующем.

1. Воздух поступает в трубоход с воздухозаслонкой. Заслонка устанавливает нужную интенсивность потока воздуха.
2. В узле нагнетания бензина диффузор заужен – это необходимо для придания большей скорости потока воздуха.
3. Топливо проходит через отсек с поплавком и минует жиклер, попадает в это сужение трубки. Поплавочный отсек дозирует подачу бензина. В этом отсеке давление находится в состоянии равновесия. В зауженной трубке оно понижается. Из-за разности обоих значений давления бензин и проходит через жиклер.
4. Ускоренный поток распыляет бензин, преобразуя его в аэрозольные пары. Полученная бензино-воздушная смесь готова к поджигу в камере сгорания.
5. Пройдя через топливный трубопровод, данная смесь оказывается в цилиндре карбюратора.

Вывод: чтобы задать требуемую мощность, в первую очередь вы отрегулируете темпы сгорания топлива с помощью воздушной заслонки. Если зазор слишком мал, а кислорода в такой смеси меньше 10% – топливо не горит, следовательно, двигатель не запустится либо тут же заглохнет.

В случае покупки китайского триммера стоит учесть, что он мало отличается от европейских – тот же 2- или 4-тактный двигатель и привод.

Однако на качестве деталей экономят, вынуждая потребителя чаще их менять. Проверьте, какие совместимые детали предлагают некитайские компании для вашего устройства.

Когда требуется настройка карбюратора бытового триммера?

Регулировать встроенный карбюратор триммера нужно при:

• обкатке нового двигателя, во время которой было использовано от 4 до 5 л топливной смеси;
• резких изменениях погоды;
• изменении разрежения воздуха – например, когда мотокоса часто используется в горных местностях;
• продолжительном простое триммера;
• интенсивном росте нагрузок на силовой агрегат мотокосы;
• произвольном выкручивании встроенных регулировочных винтов карбюратора – это становится причиной повышенной вибрации ДВС;
• изменении качества компонентов топливной смеси;
• переливании горючего карбюратором, следствием чего становится повышение расхода топлива;
• регулярном появлении толстого слоя смолистых отложений и нагара на поверхности электродов штатной свечи зажигания триммера;
• запуске двигателя и его произвольном отключении или медленном наборе оборотов;
• отсутствии поступления горючего в цилиндр силового агрегата;
• увеличении объемов выбрасываемых отработанных газов.

Методы устранения

Перечень предстоящих работ с двигателем может заключаться в следующем:

• замена топливного насоса;
• разборка и промывка сетчатого фильтра;
• замена регулировочного рычага;
• необходимо также почистить регулировочное пространство;
• замена мембраны (или всего блока, где располагается эта мембрана);
• настройка впускного, выпускного и игольчатого клапанов;
• замена заслонок;
• прочистка топливных каналов и диффузора;
• замена пружин винтов;
• смена праймера.

Не все эти работы могут быть выполнены. Зачастую получается, что во многих из них нет нужды, если сразу обнаружена конкретная неисправность.

Ремонт карбюратора мотокосы пошагово

Очень часто жалобы владельцев бензиновых триммеров связаны с разного рода неисправностями карбюратора. Конечно, лучше всего в таком случае обращаться за помощью к специалистам в данной сфере, для которых ремонт карбюраторов бензиновых триммеров является неотъемлемой частью профессии. Однако если вы все-таки знакомы с основными принципами работы карбюратора триммера, можно попробовать разобраться в проблеме самому, чтобы не переплачивать деньги в сервисе, так как иногда поломка может быть действительно несерьезной.

Данная статья как раз предназначена для того, чтобы помочь вам справиться с неисправностью.

Далее будут разобраны наиболее часто встречаемые поломки и причины их возникновения.

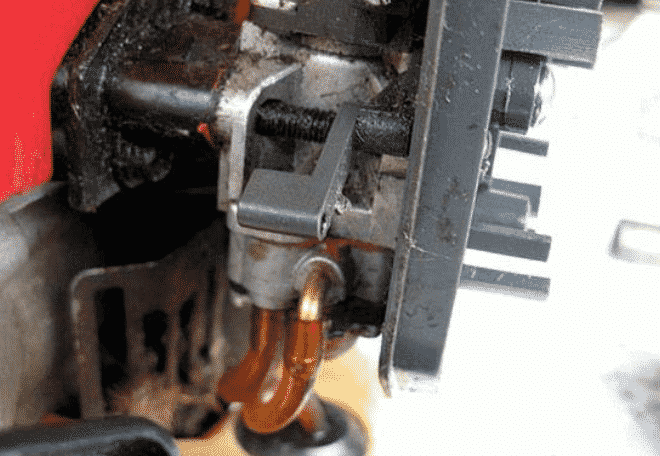

Первым делом следует в целом осмотреть карбюратор и выяснить, не наблюдается ли подтекания топлива.

Если выяснилось, что проблем с топливом нет, необходимо снять карбюратор с двигателя и проверить состояние прокладки, расположенной рядом с карбюратором.

Если и здесь не наблюдается никаких неисправностей, можно попробовать провести проверку карбюратора на степень герметичности.

Для этого можно приобрести специальный прибор, входящий в состав наборов инструментов для ремонта ремонт карбюратора мотокосы и представляющий собой особый манометр, который, собственно, и проверяет герметичность.

Если не хочется тратиться на его приобретение, можно воспользоваться обычным медицинским тонометром, на котором просто нужно поменять манометр.

В процессе использования данного устройства, обращайте внимание на показание. В случае, если давление не падает и остается одинаковым на протяжении длительного времени, можете быть спокойны, поскольку это свидетельствует о герметичности карбюратора

В случае, если давление не падает и остается одинаковым на протяжении длительного времени, можете быть спокойны, поскольку это свидетельствует о герметичности карбюратора.

Если же давление через определенное время начинает снижаться, значит, проблемы все же есть.

Они могут быть связаны с повреждениями каких-либо деталей карбюратора.

Прежде чем бежать в ближайшую мастерскую по ремонту или специализированный магазин по продаже тримеров и запчастей попробуйте разобраться самостоятельно в возникшей проблеме. Извините за банальность, но карбюратор мотокосы — это не космический корабль внеземной цивилизации, и его ремонт вполне возможно произвести своими руками. Для уверенности в своих действиях ознакомьтесь с пошаговой инструкцией, представленной в этой статье.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. С этим элементом чаше всего две проблемы:

1. Засор.
2. Поломка.

Для того, что выяснить причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязь, то поможет промывка в бензине или продувка.

При видимых повреждениях на сетчатом фильтре нужно обязательно ставить новый. Также могут быть повреждения на патрубке подвода топлива (при ремонте практикуют проверку этого элемента).

Продувка частей карбюратора с засором сжатым воздухом – допустимая и удобная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной или выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверняка можно примитивным способом – проблемный участок намазать мыльной пеной.

Регулировка карбюратора на бензокосе

Диагностика и регулировка карбюратора своими руками может занять всего несколько минут.

До её начала промойте фильтры (см. инструкцию). Настроить карбюратор самостоятельно можно с помощью трёх регулировочных винтов.

Чтобы сделать всё правильно, запустите мотор. Ваши действия заключаются в следующем.

1. Отыщите предельные обороты на холостом ходу. Для этого выкрутите винт L вправо, а затем влево. Шаг поворота – четверть оборота против часовой стрелки.
2. С помощью винта T вы можете настроить холостые обороты мотора: возрастание при поворачивании винта по часовой стрелке, уменьшение – наоборот. Отрегулированный движок уверенно работает без нагрузки и без разогрева. Прогретый – не завышает обороты.
3. Если вы настраиваете не мотокосу, а триммер, то повороты винта T задают больший запас по оборотам в минуту. Для устройств обоих типов задаются стабильные обороты при выборе ножом (или леской) высоты скашивания.
4. Последним поворачивают винт H. Он задаёт темпы подачи бензина с воздухом на близких к максимальным оборотах, мощность движка, температуру прогрева мотора и потребление топлива.

Для настройки мотора с винта H сделайте следующее.

Откройте дроссель и выжмите газ на максимальных оборотах.
Покрутите винт H по часовой стрелке, пока не снизятся обороты мотора.
Крутите медленно этот же винт против часовой стрелки, пока двигатель не выдаст непостоянные обороты.
Немного проверните винт обратно (по часовой стрелке), пока мотор не заработает ровно

Важно уловить эту грань.. Результат точной регулировки – полное сгорание топлива и бело-коричневатый цвет свечи зажигания

Залитая бензином свеча гораздо темнее незаливаемой

Результат точной регулировки – полное сгорание топлива и бело-коричневатый цвет свечи зажигания. Залитая бензином свеча гораздо темнее незаливаемой.

Как отрегулировать карбюратор бензокосы, смотрите далее.

Основные неполадки

Неисправности карбюратора мотокосы или триммера, несмотря на относительную простоту их устранения, порой требуют длительного поиска методом исключения. Основные причины таковы:

• неудовлетворительное качество очистки бензина;
• засор воздухофильтра;
• скопления отложений и нагара в отсеках и ходах карбюратора.

Каждая из проблем имеет свои причины.

Неисправность топливного нагнетателя

Самая повторяющаяся поломка – износ, разрыв мембраны. Как следствие, её неприлегание. Топливные ходы не герметизируются на определённых стадиях цикла двигателя. Причины здесь таковы:

• вы слишком долго работаете на мотокосе или триммере без перерыва;
• заправлено некачественное топливо;
• отработанные газы попадают в импульсный канал.

Деформированная мембрана таит в себе несколько плохих последствий:

• недостаточно бензина или кислорода в создаваемой горючей смеси;
• запуск мотора происходит после 10 и более неудачных попыток;
• двигатель стучит, клацает при работе и т. д.;
• деформируется рабочий поршень.

В итоге внутреннее пространство топливонасоса загрязняется со стороны импульсного канала.

Засор сетчатого фильтра

Причины засора сетчатого фильтра – некачественная очистка топлива, повреждение шланга и/или нагнетающей головки.

Выход из строя регулировочного рычага

Износ контактной грани рычага – последствие не вполне очищенного топлива, в которое попали песчинки или частицы глины, металла либо иные включения, не растворимые в жидких углеводородах. Появляется проблема с впрыском топлива, мотор без нагрузки функционирует с перебоями.

Впускная игла испорчена

Впускная игла ломается из-за наличия в бензине частиц металла и камня. В результате седло впускной иглы неплотно прилегает к ней, течёт топливная смесь. В горючей смеси, создаваемой карбюратором, слишком много воздуха, отчего мотор может «чихать» в процессе работы. Наконец, игла может стопориться из-за некачественного бензина, либо агрегат долго простаивал.

Забивание регулировочного пространства

В регулировочном отсеке могут скапливаться отложения. Игла не закрывает отверстие полностью, и в топливную камеру поступает много бензина – мотор его переливает, возможно, заливает и свечи зажигания. Из-за этого бензиновоздушная смесь содержит повышенное количество паров бензина. КПД заметно падает.

Испорчена мембрана регулировки

Мембрана часто деформируется (иногда и рвётся) из-за непрерывной работы мотокосы или триммера в течение нескольких часов. Если вы злоупотребляете таким «ударным» режимом работы, повреждение мембраны случается чаще. Новые поломки посыпятся как из рога изобилия:

• сломается поршень;
• численность попыток неуспешного старта двигателя резко возрастёт;
• топливная смесь будет содержать слишком мало бензина;
• резко упадёт полезная (тепловая) мощность.

Впускной регулирующий рычаг заедает

Заедание регулировочного рычага – следствие неправильной его установки, случайного сгибания. Контактирующая грань обретёт неверную позицию. Это нарушит дополнительное нагнетание бензина.

Заслонка износилась

Дроссельная и воздухозаслонка приходят в негодность из-за поступления с воздушным потоком пыли, частиц металла и т. д. Повреждённые заслонки похожи на детали, подвергавшиеся струйной обработке песком. Из-за износа заслонок снижается КПД мотора, обнаруживаются поломки. Изнашиваются поршень и цилиндр.

Заслонки приходят в негодность из-за некорректного обслуживания воздухофильтра либо его поломки.

В ряде случаев данный фильтр попросту не подходит для вашей модели мотокосы или триммера. В конце концов пострадает вал мотора – его кусочки попадают в каналы двигателя, отчего поршень будет сломан.

Карбюратор невозможно отрегулировать

В том, что регулировка слишком грубая (не удаётся точно выставить параметры) виноваты пружины на регулировочных винтах. Производитель мотокосы или триммера может поставить излишне толстые и жёсткие пружины. Найти другие можно либо в мастерских, где чинится подобная аппаратура, либо приобрести у любого дилера или официального представителя компании, выпустившей мотор для вашего триммера или механической косы.

Сломался праймер

Праймер – ручной мини-насос для принудительной подкачки топлива в карбюратор. Для успешного старта мотора может потребоваться накачать 20 мл бензина вручную.
