Реле давления для компрессора

Как подключить и настроить реле давления?

В общей принципиальной схеме компрессорной установки реле давления располагают между разгрузочным клапаном и вторичной цепью управления двигателем. Обычно прессостат снабжается четырьмя резьбовыми головками. Одна их них предназначена для присоединения устройства к ресиверу, а вторая – для подключения контрольного манометра. Один из остальных разъёмов может быть использован для установки предохранительного клапана, а на оставшийся ставится обычная резьбовая заглушка с резьбой ¼ дюйма. Наличие свободного разъёма позволяет устанавливать контрольный манометр в месте, удобном пользователю.

Подключение прессостата ведут в следующей последовательности:

1. Присоединяют устройство к разгрузочному клапану ресивера.
2. Устанавливают контрольный манометр (если в нём нет необходимости, то резьбовой вход также заглушают).
3. Подключают к контактам клеммы цепи управления электродвигателем (с учётом выбранной схемы подключения – к нормально разомкнутым, либо нормально замкнутым контактам). При колебаниях напряжения в сети подключение выполняют не напрямую, а через сетевой фильтр. Это требуется также и тогда, когда мощность, на которую рассчитаны контакты, превышает мощность тока нагрузки двигателя.
4. При необходимости регулировочными винтами настраивают реле на нужные значения давления сжатого воздуха.

При подключении необходимо проверить, соответствует ли напряжение в сети заводским настройкам реле давления компрессора. Например, в трёхфазной сети напряжением 380 В, реле должно иметь трёхконтактную группу (две фазы+ноль), а для напряжения 220 В – двухконтактную.

Настройку производят при заполненном не менее, чем на две трети ресивере. Для выполнения этой операции реле отключают от электросети, и, сняв верхнюю крышку, изменяют сжатие двух пружин. Регулировочный винт, на который насажена ось пружины большего диаметра, отвечает за верхний предел рабочего давления. На плате рядом с ним обычно указывается общепринятый символ давления (Р – pressure), а также указывается направление вращения винта, которым эта давление уменьшается или увеличивается. Второй, меньшего размера, регулировочный винт отвечает за установку необходимого диапазона (разности) давления. Он маркируется условным обозначением ΔР, и также снабжается указателем направления вращения.

Для сокращения времени настройки, в некоторых конструкциях регулировочный винт для изменения верхнего предела давления выводится наружу корпуса прессостата. Контроль результата производится по показаниям манометра.

Из соображений безопасности диапазон регулировки давлений при помощи такого термореле не может быть более 1…6 ат, однако, используя приборы с более прочным сильфоном, можно увеличить верхний диапазон до 8…10 ат, чего в большинстве случаев бывает вполне достаточно.

После проверки работоспособности реле обрезают капиллярную трубку, и выпускают находившийся там хладагент. Конец от трубки впаивается в разгрузочный клапан.

Далее выполняются работы по подключению самодельного прессостата к схеме управления компрессором: при помощи гайки реле присоединяется к плате управления, на штоке выполняется резьба, и накручивается контргайка, вращая которую, можно регулировать пределы изменения давления воздуха.

Учитывая, что контактная группа любого термореле от холодильника рассчитана за достаточно большие токи, то таким способом можно коммутировать цепи значительной мощности, в том числе – и вторичные цепи управления двигателем компрессора.

Принцип функционирования

Реле давления для компрессора осуществляет управление поршневой установкой, поддерживает внутри ресивера оптимальные показатели давления. Иногда можно найти такой узел на винтовых приборах — он будет отвечать за выполнение сжатия воздушных масс, их правильную подачу.

С учетом силы пресса пневмоавтоматики прибор оказывает воздействие на линию под напряжением. Недостаток давления запускает мотор, в момент достижения заданных показателей — отключает его. Речь идет о стандартной схеме работы, которая предполагает подключение к сети замкнутого контура.

Роль воздушного прессостата

В конструкционной схеме эжектора предусмотрен заполненный воздухом баллон с заданным давлением. Понижение показателей требует включить мотор, восстановить уровень. При обратной описанной ситуации будет зафиксирован избыток. Подача воздуха приостановится, иначе емкость лопнет. За управление этими процессами отвечает прессостат.

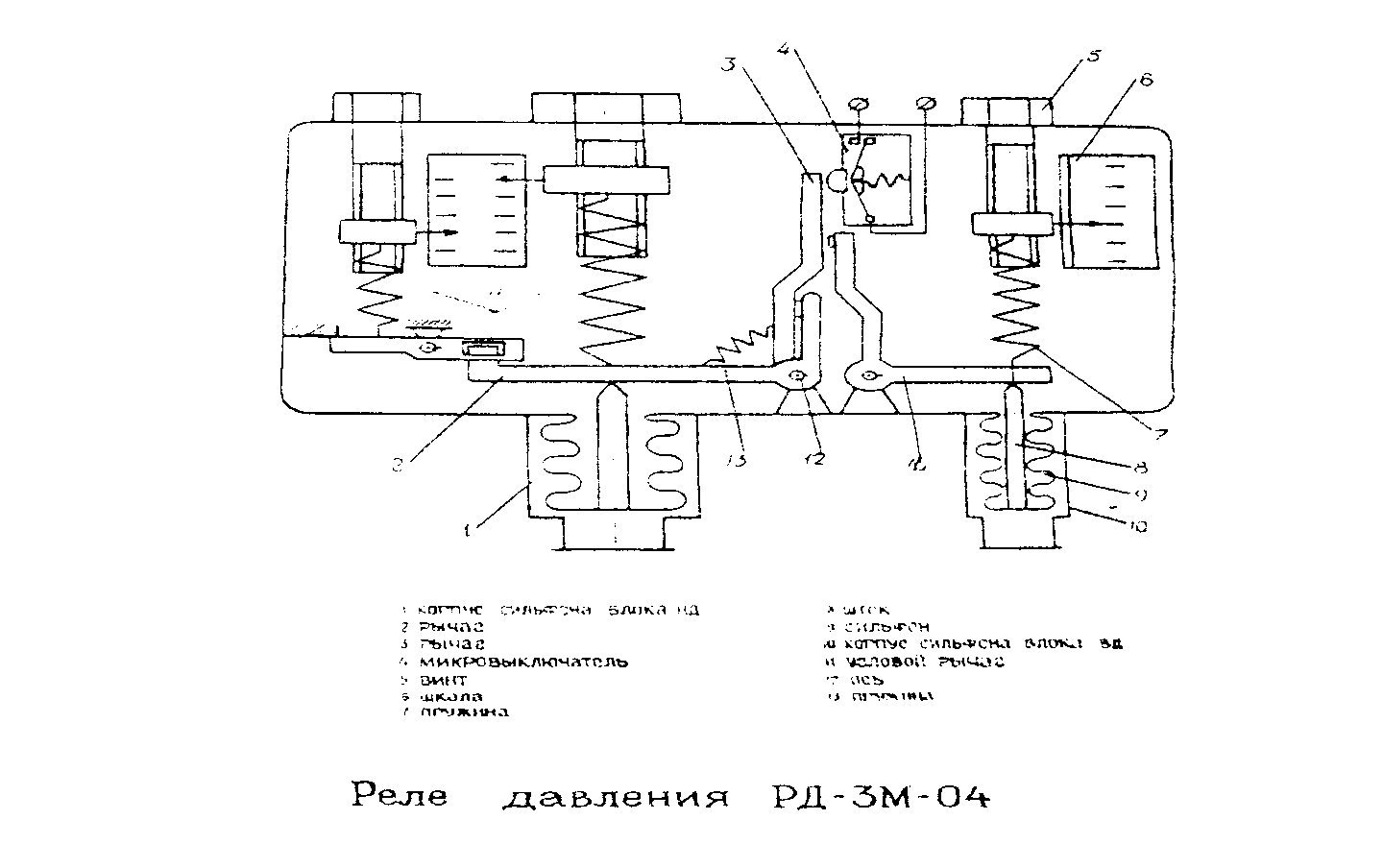

Как срабатывают пружины жесткости

Существуют модификации с иным рабочим алгоритмом. Добиваясь минимальных значений в компрессионной схеме, прессостат отключает электрический мотор, при максимальных — активизирует его. То есть, система срабатывает только в разомкнутом контуре устройства.

В роли главного рабочего узла выступают пружины с разной жесткостью. Они воспроизводят стандартную реакцию на колебательные движения внутри узла. В ходе работы системы будут соизмерены показатели, которые получаются при сжатии-растяжении пружин, то есть изменении их размеров, форм. За изменениями следит спираль, оснащенная релейным блоком. Она отключает либо подключает линии электропитания в случае необходимости.

Регуляционное влияние в пружинных блоках не предусмотрено, основное воздействие идет на мотор. Пользователь может выставлять оптимальные для себя пиковые значения, по мере достижения максимума срабатывает пружинный механизм.

Принцип работы реле для компрессоров

С учетом величины давления в пневматической системе, реле размыкает или замыкает цепь напряжения, запуская, таким образом, компрессор при недостаточном давлении, и отключая при достижении заданного значения. Это обычный принцип работы, который основан на установке в схеме нормально замкнутого контура для управления электродвигателем.

Также бывают модели с обратным принципом работы, то есть, при достижении минимального показателя давления в схеме, реле будет отключать электрический двигатель, при максимальном – включать. Эта система собирается с нормально разомкнутым электрическим контуром.

Рабочей системой являются пружины с разным уровнем жесткости, реагирующими на изменение в системе воздушного давления. Во время работы сравниваются силы, которые появляются в результате силы упругой деформации пружин и давления сжатого установкой воздуха. Во время изменения давления включается пружинный механизм, и реле подключает или выключает электрическую цепь.

Комплектующие реле

Реле воздушного давления может быть дополнительно оборудовано:

• Клапаном разгрузки, который располагается между обратным клапаном на компрессоре и камерой сжатия установки. Если двигатель останавливается, то срабатывает разгрузочный клапан и выводит лишнее давление из поршневого блока. При дальнейшем разгоне или запуске электродвигателя клапан закрывается создаваемым давлением, существенно облегчая этим запуск установки из отключенного положения. Также бывает клапан разгрузки с отложенным включением. Он помогает дополнительно двигателю во время запуска, оставаясь в открытом состоянии до достижения заданного параметра (примерно 2 атмосферы) в системе. Этого времени хватает, чтобы электродвигатель набрал максимальный крутящий момент и обороты.
• Механическим переключателем. Необходим для включения и отключения функции автоматической работы системы. Переключатель, как правило, имеет два положения: «ВКЛ» и «ОТКЛ». В режиме «ВКЛ» компрессор автоматически подсоединяется к сети и выключается в соответствии с указанными параметрами минимального и максимального воздушного давления в системе. В положении «ОТКЛ» не подается питание на электрический привод.
• Тепловым реле для защиты электрического двигателя. Оно ограничивает такой показатель, как сила подающегося тока, чтобы не допустить выгорание обмоток мотора. Необходимое значение силы тока можно установить при помощи специального регулятора. При превышении данного показателя двигатель будет срезу же отключен от сети.
• Предохранительным клапаном. Это устройство защитит систему при неправильной работе реле. Когда давление увеличится выше допустимого показателя, а реле не включится, то срабатывает предохранительный клапан, он сбросит давление. Это даст возможность избежать нежелательных последствий и серьезных аварий в случае поломки схемы управления.

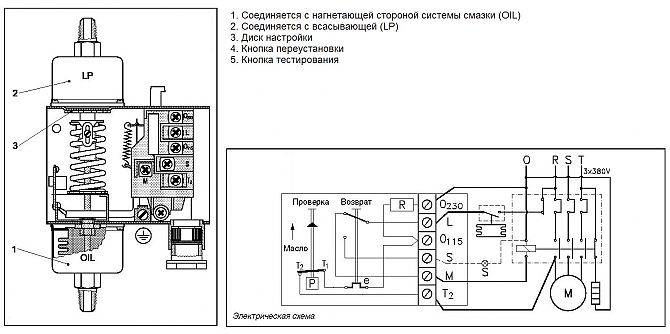

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

Для работы с однофазной нагрузкой производители рекомендуют обустраивать узел с помощью моделей серии РДК: хТ10Р-х; хТ10К-х; хТ19П-х, т. к. эти устройства имеют по две контактных группы

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Для работы в трехфазной электрической цепи используется прессостат РДК-хТ18П-х. Эта модель оснащена тремя контактами и способствует одновременной коммутации всех фаз

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

Допускается применение телепрессостатов серии РДК: хТ10Р-х, хТ10К-х и хТ19П-х с трехфазной нагрузкой, однако использование такой схемы предполагает неполное отключение от питающей сети. Конкретнее – одна фаза будет постоянно подключена к нагрузке

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Правила установки поршневого компрессора

• Оборудование должно быть установлено на ровную поверхность, исключающую скольжение компрессора в процессе эксплуатации. Требования к материалу пола – высокая износостойкость и негорючесть.
• Перед началом эксплуатации компрессора необходимо убедиться в достаточном количестве масла в картере. Утечка масла и его попадание на поверхность компрессора – недопустимы.
• Перед подключением компрессора к источнику питания необходимо убедиться в отсутствии каких-либо механических повреждений.
• Включать и выключать компрессор необходимо исключительно при помощи реле давления. Регулировать самостоятельно реле давления категорически нельзя.

Когда работы с помощью компрессорного оборудования завершены, сжатый воздух должен быть полностью выпущен из ресивера.

Своевременное техническое обслуживание компрессора – залог его долгосрочной надежной эксплуатации.

Поршневой компрессор:

О переключателе

В реле давления на компрессор предусмотрено закрытое специальным клапаном отверстие. Оно открывается в целях обеспечения условий для отвода воздуха из компрессора после отключения оборудования. При последующих запусках в трубках не будет остатков воздуха, это предотвратит повышение допустимых параметров давления выше максимальных отметок.

Переключатель давления отвечает за замыкание либо размыкание контактов, запускает или останавливает двигатель. Приобрести реле можно в любом онлайн-магазине или обычной точке продаж, занимающей дистрибуцией оборудования, инструментов для работы и дома. Обязательно предварительно читайте отзывы, если есть вопросы по выбору, работе оборудования, задавайте их специалистам, консультантам.

Признаки неисправности компрессора

Довольно часто поломки холодильного оборудования происходят по причине неисправности компрессора. Чаще всего распознать эту проблему можно по следующим признакам:

• на стенках холодильника намерзают заметные глыбы льда (часто такое случается при отсутствии системы No Frost);
• при работе компрессора слышится громкий звук, но холодильник не морозит;
• при включении холодильника наблюдается сильная вибрация;
• компрессор не отключается;
• холодильник перемораживает продукты.

Для того, чтобы разобраться с проблемой, необходимо рассмотреть признаки поломки подробнее.

Таблица. Признаки поломки компрессора

ПоломкаПричины

Компрессор функционирует, но не морозит	Причиной проблемы часто является утечка холодильного агента из-за неправильной перевозки агрегата. Кроме того, это происходит в случае неисправности ТЭНа.
Компрессор не перестает работать	Такая проблема возникает по следующим причинам: утечка холодильного агента; разгерметизация капиллярного трубопровода, из-за чего в системе произошел засор; резинка-уплотнитель рассохлась, повысилась температура внутри агрегата, из-за чего мотор начинает работать без остановки.Если в холодильнике имеется компрессор инверторного типа, то после набора нужной температуры, он все равно функционирует, но только минимальных оборотах.
Компрессор гудит, но не функционирует	Посторонний шум при работе компрессора часто возникает при наличии болтов, которые необходимо демонтировать после транспортировки. Тем не менее, это касается только новых устройств.Существуют и другие причины неисправности: деформация патрубка; поломка терморегулятора.
Компрессор холодильника включается, а затем сразу отключается	Выделяют следующие причины неисправностей: поломка пускового реле, которое отвечает за запуск мотора; обрыв внутренней намотки; обмотка пускового реле оборвалась и компрессор перегревается.

Регулировка и пусконаладочный процесс

На заводе-изготовителе проводят настройку и регулировку устройства. Типовые значения — это 2,8 атм. для верхнего предела и 1,4 для нижнего. Однако иногда возникают ситуации, в которых необходимо регулировать прибор самостоятельно:

• Настройка после частичного или полного ремонта.
• Специфические требования устройств — потребителей.
• Установка реле, первоначально не предназначенного для работы c данным компрессором.

Перед тем, как приступить к регулировке, следует внимательно изучить параметры всех сопрягаемых устройств по их паспортам. Паспортные данные должны соответствовать цифрам, выбитым или отгравированным на табличке, закрепленной на корпусе агрегата.

Главный показатель- это максимальное давление, на которое рассчитан компрессор. Значение, при котором будет срабатывать прессостат, должно быть меньше этого максимума на 0,4-0,5 атм. В реальных условиях работы аппарата, учитывая нестабильность напряжения, потери в уплотнениях, степень износа поршневой группы, это давление может не быть достигнуто. Тогда прессостат не отключит мотор, компрессор будет непрерывно работать, перегреваться и изнашиваться.

Определившись со значениями параметров, можно приступать к регулировке. Для этого необходимо:

• Снять кожух.
• Станут доступны две гайки- побольше и поменьше. Это и есть органы регулировки. На корпусе рядом выгравированы стрелки, показывающие направление вращения для увеличения и для снижения параметра соответственно.
• Большая гайка задает значение, при котором отключается электромотор. При вращении по часовой стрелке значение увеличивается, в обратную сторону- снижается. Она обозначена значком Р (Pressure)
• Меньшая гайка устанавливает разницу давления включения двигателя по сравнению с значением для отключения. Она обозначается ΔР.

Перед тем, как начать настройку, следует наполнить резервуар не менее чем на 2/3. Последовательность действий следующая:

• Отключить агрегат от сети.
• Настроить значения Р и ΔР, вращая регулировочные гайки.
• Устанавливаемые значения следует контролировать по манометру.

Ряд изготовителей размещают органы настройки снаружи корпуса устройства. Это повышает удобство регулировки, но одновременно повышает риск сбить настройки случайным касанием.

Схема подключения компрессора холодильника с конденсатором и напрямую

Подключение по инструкции

Электрический двигатель, используемый для привода насоса, оснащается двойной обмоткой возбуждения. Для старта оборудования требуется повышенная мощность, поэтому в конструкции мотора предусмотрена пусковая обмотка. После начала работы происходит автоматическое переключение питания на рабочую обмотку, что обеспечивает снижение энергопотребления. Дополнительные реле, поддерживающие требуемый температурный фон, расположены до корпуса компрессора.

Чтобы подключить компрессор холодильника по заводской схеме, потребуется использовать кабель, оснащенный штепсельной розеткой. Провода подводятся к выводам на корпусе реле, поскольку для питания используется переменный ток, то полярность соединения не учитывается. Для обеспечения надежного контакта на кабелях устанавливаются клеммы, тип элементов зависит от модификации и производителя реле. После включения штепселя в розетку мотор должен заработать, если пуск закончился неудачей, то следует начать проверку компонентов в цепи питания.

Как подключить без реле

В конструкции оборудования используется реле, которое переключает подачу тока в зависимости от режима работы. Изделие обеспечивает защиту обмоток электродвигателя, при его поломке или отсутствии нормальный пуск мотора невозможен. Владелец оборудования может имитировать работу реле, что позволяет проверить работоспособность компрессора. Эксплуатировать холодильник с отсутствующим реле категорически запрещается.

Для включения оборудования необходимо обеспечить подачу переменного тока напряжением 220 В на обе обмотки мотора. Для подсоединения изделия требуется медный кабель сечением не менее 0,75 мм² (допускается использование монолитного или многожильного провода). Для обеспечения контакта на концы провода устанавливаются соединительные клеммы, которые фиксируются припоем или обжатием специальным инструментом. Коммутация питания производится к выводам общей точки и рабочей обмотки (расположение элементов указывается на корпусе компрессора).

Для подачи короткого импульса на пусковую обмотку используется электротехническая отвертка (с рукояткой из специального пластика) или отдельный тумблер. Кнопка помещается в разрыв провода, которым соединяются выводы обмоток. При исправных обмотках и подшипниковых опорах мотор начинает работать, пусковая обмотка отключается удалением отвертки или повторным нажатием на переключатель.

Как подключить без конденсатора

Классический конденсатор в холодильном оборудовании используется для охлаждения и преобразования газообразного хладагента в жидкую фазу. Насос хладагента допускает кратковременную работу без конденсационного блока, но длительно эксплуатировать агрегат не рекомендуется (из-за отсутствия подачи масла). В самом компрессоре встречается электролитический конденсатор, обеспечивающий дополнительный импульс тока в момент пуска оборудования. Конденсатор использовался в холодильниках, выпущенных в 60-70-х гг. прошлого столетия.

Техникой какого производителя пользуетесь дома?

Poll Options are limited because JavaScript is disabled in your browser.

Конденсатор работает совместно с управляющим реле, размещается в разрыве между линией питания и пусковой обмоткой. При проверке работоспособности мотора можно подключить питание напрямую, обойдя дополнительные компоненты цепи. В оборудовании, выпущенном после 90-х гг., элемент не используется. Конденсатор применяется для пуска 3-фазных электродвигателей, подключаемых к бытовой сети переменного тока. Установленный элемент имитирует недостающую фазу, но в бытовом холодильном оборудовании такие двигатели не используются.

Если мотор не реагирует на подачу питания, то потребуется демонтировать реле. Если при подаче питания из корпуса компрессора доносится монотонное гудение, то причиной поломки являются заклинившие подшипники качения или сломанный поршневой насос. Если мотор не работает и нет постороннего гула, то причину утраты работоспособности следует искать в обрыве проводов внутри компрессора. Подобный агрегат не ремонтируется, а подлежит утилизации.

Настройка

При юстировке механических приборов поступают следующим образом:

1. Снимают крышку реле.
2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

1. Нажатием кнопки реле переводится в режим настройки.
2. Выбирается настраиваемый параметр.
3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.
